Откатные ворота: чертежи, схемы и инструкция для изготовления своими руками

Устройство откатных ворот

Откатные ворота могут быть двух видов – роликовые и рельсовые. Первый тип конструкции подразумевает использование роликовых опор и довольно прост в изготовлении. Рельсовые ворота на сегодняшний день считаются устаревшими и используются редко.

Откатные ворота могут использоваться как для приватных так и для общественных участков

В интернете можно найти большое количество статей о том, как сделать своими руками откатные ворота. Для этого понадобятся минимальные навыки в сфере строительства, некоторое количество специализированных инструментов и терпение. Для начала нужно знать, что любые роликовые откатные ворота состоят из следующих элементов:

  • опора или тележка – на две опоры устанавливается консольная часть;
  • направляющая балка – принимает на себя нагрузку веса ворот;
  • нижний ловитель – принимает нагрузку опорного ролика при закрытых воротах;
  • верхний ловитель – снижает уровень парусности конструкции;
  • съемный ролик – является опорой для края ворот в то время, когда они закрыты;
  • верхний фиксатор или кронштейн – не дает створке уходить вбок;
  • подставка – основа для опор, по которым двигаются створки.

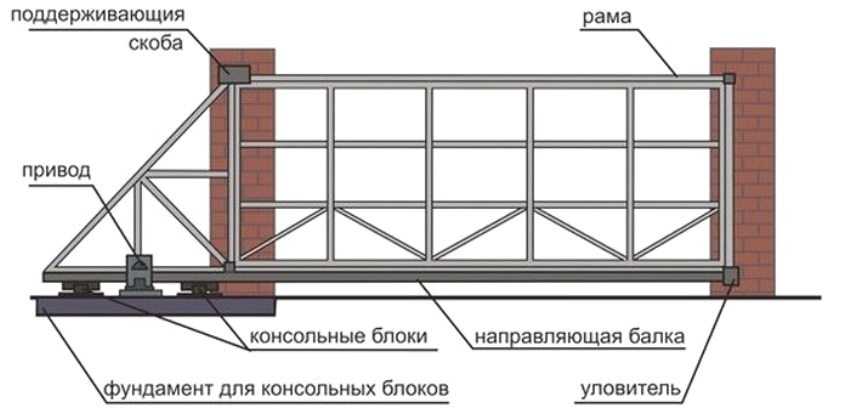

План конструкции раздвижных ворот

Начинать установку ворот нужно с возведения фундамента, который будет принимать на себя основную нагрузку конструкции. Сверху на нее устанавливаются опоры, по которым перемещается направляющая балка, последняя приваривается непосредственно к створкам.

Откатные ворота могут приводиться в движение вручную или при помощи электродвигателя. Оба типа конструкции подразумевают одинаковую схему монтажа.

Схема монтажа откатных ворот

Как выбрать ролики для откатных ворот и другие комплектующие

На современном рынке существует огромное количество запчастей, из которых можно собрать сдвижные ворота своими руками. Основные критерии выбора – это ширина проема, высота створок и общий вес конструкции. Также подобрать комплектующие детали можно с помощью специальных программ на сайтах компаний-производителей.

Правильный выбор хороших комплектующих обеспечит надежность конструкции

Особое внимание стоит уделить воротам, ширина проема которых превышает 5 м. В этом случае нагрузка будет больше, чем 600 кг, а для этого нужен особый набор комплектующих для повышенных нагрузок

Если вы решили собрать по видео откатные ворота своими руками, то вам нужны качественные комплектующие. Сначала по чертежам, фото и видео откатных ворот со средней балкой своими руками необходимо рассчитать максимальную нагрузку и другие параметры, а потом подирать наборы запчастей от нужного вам производителя. Ниже вы можете ознакомиться с параметрами наборов для монтажа разных фирм:

Производитель Вес створки, кг Ширина проема, м Длина балки, м
Ролтэк МИКРО до 350 до 3 4.5
Alutech до 450 до 4 6
Ролтэк ЭКО до 500 до 4 6

Преимущества и недостатки откатных ворот

Откатные ворота, в сравнении с распашными, обладают некоторыми плюсами. Они же имеют и недостатки, о которых следует знать. Основным минусом создания откатных ворот является высокая стоимость их устройства. Перед работой понадобится подготовить множество элементов. Большинство из них не получится соорудить самостоятельно. К примеру, электромотор имеет сложную конструкцию и должен обладать высокими техническими показателями.

Внимание! Однако некоторые элементы все же получится сделать в домашних условиях. Это позволит существенно сэкономить на строительстве откатных ворот

Еще одним минусом таких ворот является площадь участка возле забора, которая нужна для открывания створки. Некоторые ограждения переделывают специально для оборудования таких ворот. Это выливается в дополнительные траты. На этом список недостатков откатных конструкций можно закончить.

Перед началом строительства важно определиться и с преимуществами откатных ворот. К примеру, они могут пропустить автомобиль любой высоты

Если система сделана правильно, она исправно прослужит 50 тыс. циклов. Зашивать конструкцию можно любым материалом на свой выбор. Обычно для этой цели выбирают профнастил, дерево или поликарбонатные панели.

Еще одна весомая причина – откатные конструкции очень удобны в эксплуатации. Это объясняется наличием автоматики, которая быстр открывает и закрывает створку. Если хочется сэкономить, можно и не устанавливать электромотор. Открывание и закрывание в этом случае осуществляется вручную.

Роликовые каретки

Располагают на швеллере на как можно большем расстоянии друг от друга, чтобы уменьшить плечо створки и соответственно нагрузку на них.

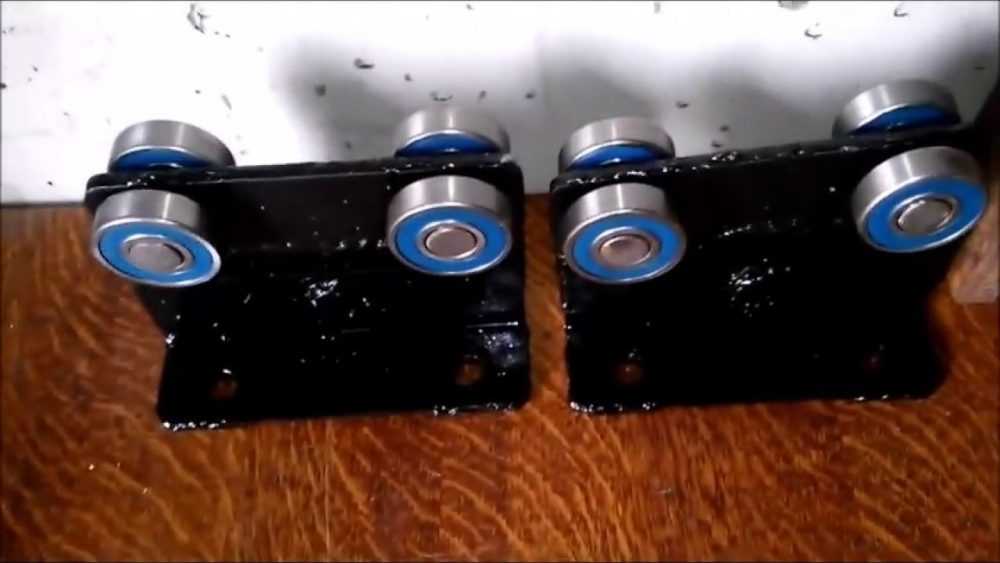

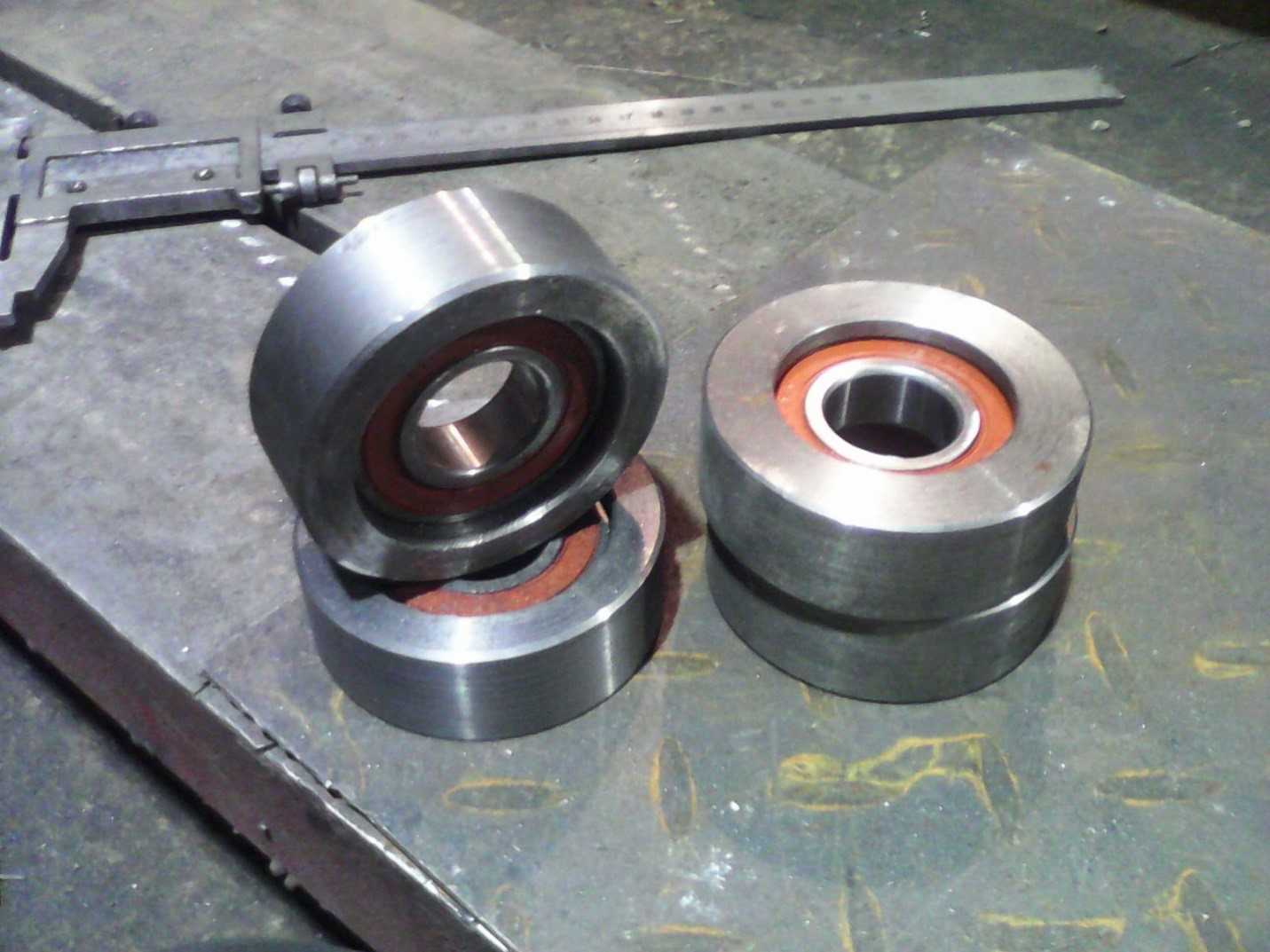

Для самостоятельного изготовления роликовой опоры понадобиться листовая сталь толщиной не менее 10 мм, по 8-мь подшипников на каждую опору и оси для подшипников.

Лучше не использовать дешевые китайские подшипники, так как у них небольшой срок службы, покупка более дорогих будет оправдана. Размеры подшипников определяются по сечению трубы, которая будет выбрана в качестве направляющего рельса

При покупке подшипников нужно обратить внимание на защиту их шарикового механизма (пыльники). Она может быть металлической или металлорезиновой

Лучше останавливаться на втором варианте, так как изделие будет постоянно контактировать с атмосферными осадками, и металл поржавев может сделать его непригодным к дальнейшей эксплуатации.

Когда роликовая опора сделана самостоятельно, нужно позаботиться о ее антикоррозийной защите, так как она будет постоянно контактировать с атмосферными осадками. Вне производственных условий цинкование изделия вряд ли получиться, потому его придется грунтовать и красить в несколько слоев, и то это не будет 100% защитой (только на некоторое время).

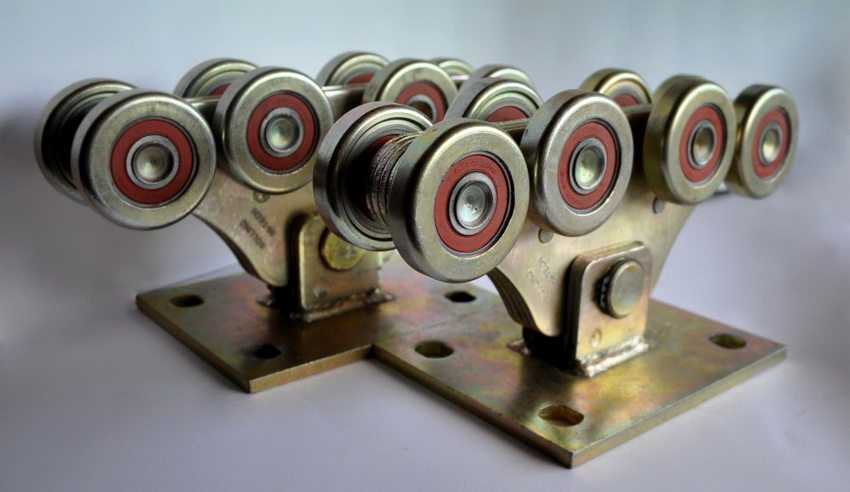

Если покупать роликовые опоры, изготовленные в заводских условиях, они могут поставляться с обоймами подшипников из полимеров или металла.

Лучше использовать изделие с металлическими обоймами – при эксплуатации полимеров необходимо придерживаться рабочего температурного диапазона, который обычно находится в пределах от -20°С до + 50°С. Если этого не выполнить, полимеры легко ломаются или теряют форму.

Верхняя часть заводских роликовых опор подвижна, то есть ролики в направляющем рельсе слегка накланяются в ту сторону, в которую перемещается створка. Таким образом, распределяется нагрузка и значительно замедляется износ роликов.

Поверхность заводских опор оцинкована, что делает изделия устойчивым к воздействию влаги.

Есть два варианта установки роликовых опор заводского изготовления:

  • Без регулировочных пластин.
  • С регулировочными пластинами.

Роликовые опоры без регулировочных пластин устанавливаются прямо на забетонированный швеллер. Сначала их основание нужно сваркой только прихватить и проверить легкость хода ворот, а если движение затруднено сварку нужно срезать и переустановить опоры, после чего опять приварить и проверить легкость движения. Выполнять описанные действия нужно до тех пор, пока ворота не будут без усилий открываться и закрываться.

С регулировочными пластинами процесс установки опор быстрее и проще. К швеллеру привариваются пластины, а на них устанавливаются роликовые опоры. Чтобы ролики отрегулировать, нужно вращать гайки на четырех шпильках регулировочной пластины.

Внимание! Зазор между роликами опор и направляющим рельсом должен быть не более 1-2 мм, иначе нижний свободный угол створки при закрывании будет нырять и не попадет на нижнюю полку улавливателя, то есть створка не закроется

Ворота из профильной трубы и деревянных реек

(Яркие колёсные откатные ворота )

Если вы не хотите полностью загораживать свою территорию от чужих глаз, стометровые ворота вам не нужны, и вы можете ограничиться небольшим, приятным для глаз ограждением, то следующий вариант подойдёт вам лучше всего. Это небольшие яркие колёсные откатные ворота, каркас которых сделан из металлопрофильной трубы, и покрыт деревянными рейками. К нижней части каркаса прикреплены на оси вращения роликовые колёсики.

Вместо направляющей же создатель этой модели сделал следующее:

Место для установки ворот он посыпал грунтом, разгладил его, утрамбовал, и сделал небольшую продолговатую ямку, вдоль которой и будут двигаться ворота. Это можно назвать бюджетным вариантом направляющей.

В качестве верхних роликов автор видео мастер-класса закрепил в вертикальном положении к столбам забора, при помощи уголков, подшипники, установленные на оси вращения (изображение №21).

Сам каркас ворот окрашен оранжевой краской, а деревянные рейки обработаны наждачной бумагой и покрыты полупрозрачным лаком.

Просто и со вкусом!

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=FaIOxhz1Yi0Оригинальное название: Sliding gate DIYАвтор видео: SomchaiDIY

Как самому установить колёсные металлические откатные ворота?

(фотографии, видео мастер-класс, инструкция)

Следующую модель ворот собирали специально для создания небольшого видео-урока по установке колёсных откатных ворот своими руками, поэтому на фото-инструкции, представленной ниже, всё довольно просто, понятно и наглядно показано.

  • Создание таких ворот начинается со снятия необходимых мерок.
  • Сначала, при помощи уровня, конечно же, уточняют ровность поверхности пола/земли, на которой будут установлены ворота, затем, всё этим же уровнем, проверяют столбы забора.
  • После этой проверки и снятия размеров с проёма для ворот, создаётся разметка для установки направляющей.
  • После того, как нижняя направляющая закреплена, устанавливаются металлические столбы ворот, и фиксаторы для верхней горизонтали ворот.
  • Готово, можно устанавливать каркас ворот на направляющие.

Как вы видите, сделать это очень просто.

Смотрите пошаговые фото установки ворот:

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=B3Vzo1HiEt8Оригинальное название: Installation video – Sliding gateАвтор видео: Mister Gates Direct

Преимущества использования

Главным преимуществом такого механизма является комфорт и функциональность в использовании.

Если вы используете откатные ворота, тогда высота проезжающей конструкции не будет мешать. Такими воротами удобно пользоваться. Приятно также то, что конструкцию можно собрать самостоятельно, не тратя дополнительных денежных средств. При этом стоит правильно подобрать материал.

На фото раздвижных ворот можно заметить простоту конструкции. Изделие без автоматики достаточно легкое, монтажные работы легко сделать самому.

Для наиболее лучшего результата специалисты рекомендуют использовать чертежи раздвижных ворот, посмотреть видео для усовершенствования своих умений.

Если у вас есть дополнительные средства, можно сделать механизм автоматизированным.

Изделие прослужит около 10-15 лет. По своему механизму роликовые или же рельсовые тележки передвигаются во внутренней части направляющих. Таким образом, они защищены от пагубного влияния внешней среды. Например, от дождя, или снега, дополнительных загрязнений они защищены.

Кроме достоинств, следует рассмотреть недостатки. Это высокая цена и вес, а также громоздкий внешний вид.

Монтаж подвижных ворот

Опалубку с фундамента снимают после полного застывания. В среднем, работу можно продолжать после 5-7 дней. Дальнейшая задача мастера заключается в монтаже и сборке самих ворот.

Инструкция, как сделать откатные ворота своими руками:

  1. На первом этапе самостоятельной работы следует подготовить каркас (раму). В качестве наиболее оптимального материала используется металлический профиль или профильная труба. Данный материал доступен по низкой стоимости, обладает достаточной прочностью, с ним легко работать в домашних условиях.
  2. Рама представляет собой конструкцию из двух остовов. Наружный каркас выполняет роль опоры, второй остов предназначен для последующей обшивки ворот. На видео монтажа откатных ворот своими руками видно, как необходимо соединять две рамы между собой.
  3. Все детали (после резки и обработки антикоррозийным составом) раскладывают на ровной площадке в виде будущей конструкции. Затем, последовательно привариваются все детали в соответствии с подготовленной схемой сборки.
  4. Используя струбцины для надежной фиксации, приваривают по нижней поверхности ворот направляющую деталь.

Завершают работу креплением отделочного материала. Его состав, внешний вид, толщина полностью зависит от пожеланий будущего владельца.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.

Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.

Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9
Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.

Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10
Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Особенности проектирования конструкции

Прежде чем приступать к закупке материалов, следует составить хотя бы небольшой чертёж или эскиз с указанием основных размеров и расчётом необходимого материала.

Размеры полотна

Одним из основных вопросов в проектировании ворот является определение ширины и других габаритов конструкции. Прежде всего, следует определить расстояние между столбами ворот, поскольку все дальнейшие расчёты зависят от этой величины. При этом учитывают:

  • размеры автотранспорта, который будет въезжать на участок;
  • угол въезда автомобилей;
  • свободный зазор между габаритной шириной авто и опорами ворот, который должен составлять 0.3–0.5 м с каждой стороны.

Для легковых автомобилей среднего класса будет достаточно ворот шириной 2.5–3 м, тогда как грузовик или трактор требуют проёма размером не менее 3.5 метра.

Конструкция и размеры полотна сдвижных ворот с каркасом под металлопрофиль

Если же движение перпендикулярно линии ограждения затруднено и потребуется въезд под углом, то это значение необходимо увеличить ещё в 1.5 раза. А ведь надо учесть ещё и то, что машина по какой-либо причине (скользкая поверхность, неопытный водитель, неправильно закреплённый груз) может сместиться или наклониться в сторону. Поэтому оптимальной можно считать ширину створа ворот около 4.5 м — этого будет достаточно для любых ситуаций.

Рассчитывая ширину полотна, к размеру проёма прибавляют 20 см. Это необходимо сделать для того, чтобы при закрытых воротах со стороны опорных роликов двор не просматривался через щель. Если при изготовлении створки эта возможность не учитывалась, то из ситуации можно выйти, чуть сдвинув друг к другу столбы. При определении высоты ворот многие считают, что она должна быть такой же, как и у ограды, но обычно полотно делают немного меньшим. Это связано с тем, что нижний край ограждения устанавливают с минимальным зазором от уровня участка, в то время как створка земли не касается и устанавливается с зазором около 10 см.

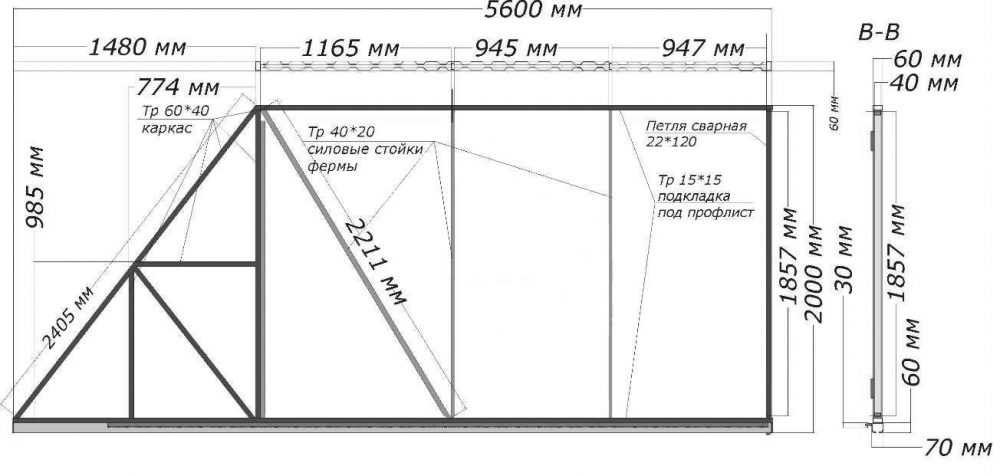

Чертёж полотна сдвижных ворот без каркаса под заполняющий профиль

Кроме того, на высоту полотна влияют размеры рамы его каркаса и ширина нижней направляющей. Чтобы в итоге ворота находились на одном уровне с забором, при проектировании необходимо учесть все эти нюансы и сделать точный расчёт.

Чертежи и схемы

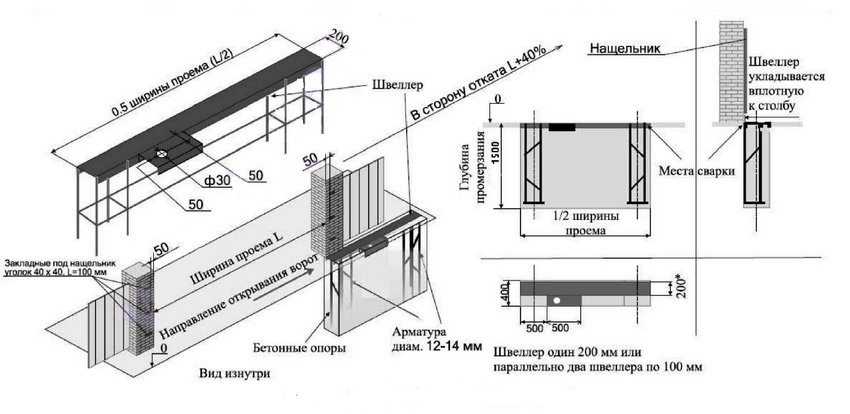

Основой конструкции откатных ворот является направляющая, которая передвигается по консольным блокам.

Чтобы опорные ролики не препятствовали проезду, их сдвигают за боковой габарит. При этом створку удлиняют за счёт специального откоса, выполняющего функции противовеса. Избежать перекоса при закрывании откатных ворот можно в том случае, если длина откоса будет равняться ½ ширины створки.

Всю нагрузку при работе механизма берут на себя роликовые тележки, поэтому для их установки требуется прочное, надёжное онование. Фундамент выополняют в виде массивного железобетонного сооружения с верхней закладной площадкой из широкого металлического швеллера. В дальнейшем его будет удобно использовать не только для монтажа роликовых опор, но и для крепления привода автоматики.

Откатной тип имеет очень простую конструкцию. Понимания механизм работы достаточно для того, чтобы самостоятельно составить необходимые эскизы и сделать расчёты. Тем не менее предоставляем вашему вниманию схемы и чертежи конструкций, которые будут служить в качестве наглядных пособий и помогут в работе. Кроме всего прочего, один из готовых проектов можно взять за основу при изготовлении откатных ворот собственноручно.

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

  • Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
  • Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
  • Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.

  • Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
  • Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
  • В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

  • для подвесного и колесного видов конструкций – ширине полотна,
  • для консольных ворот – на 40-50% больше ширины створки.

Если подробно изучить инструкции, подготовить качественные материалы и инструменты, за короткий срок можно сделать крепкие и красивые ворота с индивидуальным дизайном.
