Пкж: характеристики и размеры ребристых плит перекрытия

Что собой представляют ребристые плиты, их основные характеристики

Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:

  1. Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
  2. Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.

Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения

Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.

Это интересно! В некоторых случаях ребристые плиты применяются для создания тепловых или водопроводных сетей.

Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.

Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.

Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов

Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры

По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины

Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия

Все П-образные конструкции для удобства оснащаются монтажными петлями.

При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки

По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²

Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.

Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух

Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:

Размеры (длина, ширина), мм Толщина, мм Вес, кг
1170х390 90 65
1370х390 76
1570х390 87
1770х390 100
2370х390 120 154
2570х390 167
2970х390 150 197
3170х390 206
3370х390 227
3570х390 240

Нагрузка на пустотные плиты перекрытия

Несущая способность пустотных плит перекрытия может составлять от 300 до 1600 кг на квадратный метр. Данный показатель напрямую зависит от марки бетона, которая использовалась для изготовления железобетонного изделия.

Наиболее востребованными в строительстве являются плиты перекрытия, способные выдержать нагрузку в 800 кг на квадратный метр без деформации, появления прогибов, нарушения целостности и потери прочности.

Существуют различные виды нагрузок на пустотные плиты перекрытия.

По виду воздействия на горизонтальные несущие конструкции нагрузки классифицируются на динамические и статические:

  • Статическая (постоянная) нагрузка воздействует на плиту перекрытия на протяжении всего периода ее эксплуатации. Снизу плиту перекрытия могут нагружать подвесные потолки, люстры и прочие осветительные приборы, а также различное навесное оборудование и конструкции. Сверху на ЖБИ плиту «давят» различные строительные конструкции, стены, перегородки, стяжка, мебель, отделочные материалы и т.д.
  • Динамическая (временная) нагрузка на плиту перекрытия действует на протяжении какого-то временного промежутка. Например, наличие снега на крыше, передвижение людей и животных, оборудования и бытовой техники создает именно динамическую нагрузку.

В зависимости от площади воздействия нагрузка на плиты перекрытия подразделяется на:

  • Точечную (нагрузка сконцентрирована на определенной точке). Например, потолочная люстра создает нагрузку на плиту перекрытия в месте крепления.
  • Распределенную (нагрузка идет по большой площади плиты). Например, подвесной потолок создает нагрузку на огромную часть плиты перекрытия.
  • Комплексную (сочетает в себе и точечную и распределенную нагрузку). Например, ванна. Ножки ванны создают точечные нагрузки, а сама ванна в наполненном виде создает распределенную нагрузку на плиту перекрытия.

Комплексные нагрузки на плиты перекрытия считаются одними из самых сложных. Если брать для примера ту же самую ванну, то в пустом виде она создает статическую нагрузку, а наполненная водой – динамическую.

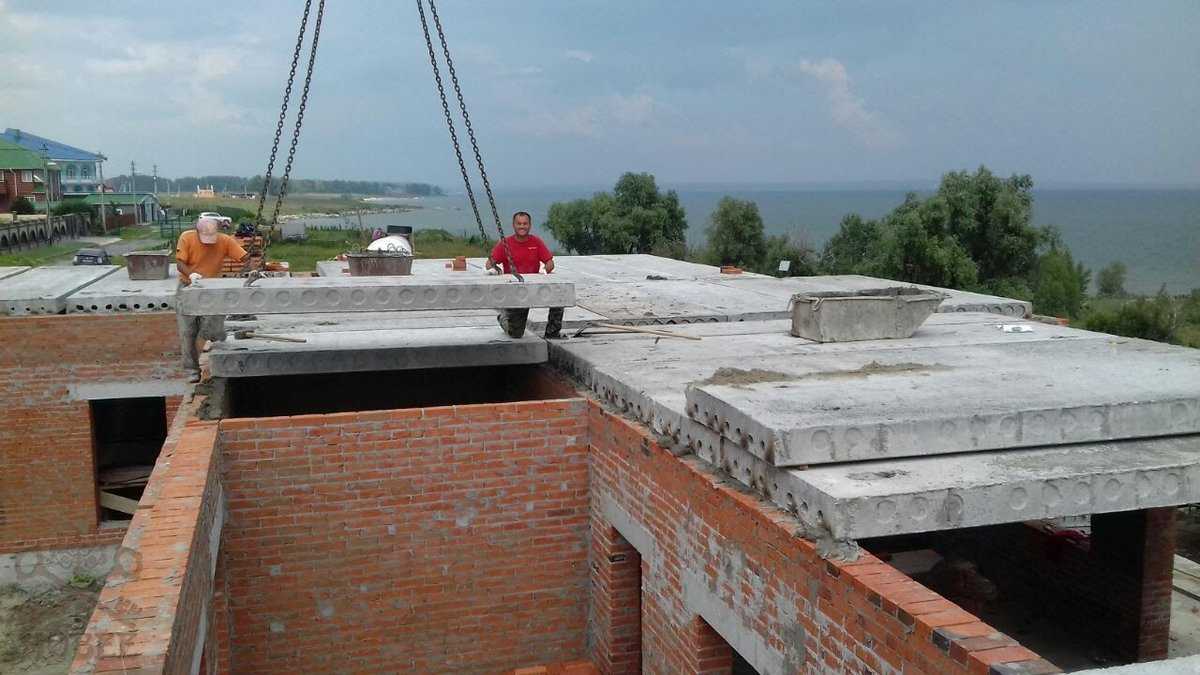

Фото: укладка плит перекрытия

Расчет допустимых нагрузок на пустотную плиту перекрытия на 1м2

Для определения правильной допустимой нагрузки на многопустотные плиты перекрытия необходимо:

  • Разработать схему и план сооружения, посчитать количество опор, которые будут оказывать давление на несущую плиту перекрытия, а также учесть особенности расположения данных опор.
  • Определить общий вес всех конструкций, материалов и предметов, которые будут создавать нагрузку на несущую плиту перекрытия. Получившуюся величину нагрузки нужно разделить на количество многоэтажных плит перекрытия.

Для примера просчитаем запас прочности плиты перекрытия марки ПБ-25-15-8, которая имеет вес 1230 кг:

  • Для начала определяем площадь основы: 2,5×1,5=3,75 квадратных метров.
  • Далее вычисляем нагрузку плиты, создаваемую собственным весом,  на 1 квадратный метр: 1230:3,75=328 кг на м2.
  • Затем необходимо высчитать разницу между номинальной нагрузкой и нагрузкой от собственного веса: 800-328=472 кг на квадратный метр. Данная величина будет являться реальной несущей способностью плиты.
  • А далее считается запас прочности. Для этого определяется разница между реальной несущей способностью плиты (в нашем случае 472 кг на м2) и воздействующими на нее нагрузками. Согласно СНип величина нагрузки для жилых зданий равна 150 кг/м2, а при учете коэффициент запаса прочности 1,3 – 193 данная величина округляется до 200 кг/м2. Таким образом, запас прочности многопустотной плиты перекрытия ПБ-25-15-8 будет составлять 472-200=272 кг/м2.

Важно! Данные расчеты приведены для демонстрации алгоритма подсчета запаса прочности трубы перекрытия. С учетом того, что в маркировке плиты указаны округленные в большую сторону габариты плиты перекрытия (ширина и длина), то полученная величина запаса прочности будет немногим меньше полученной в примере.

Как отличать плиты ПК, ПБ и ПНО в чем разница?

Плита ПБ
Плита ПК
Плита ПНО

В строительстве железобетонные плиты применяются для перекрытий этажей. Люди часто сталкиваются с проблемой выбора типа плиты перекрытия ПК, ПБ или ПНО. Все они схожи между собой, но с первого взгляда знающий человек легко найдет различия. В этой статье мы рассмотрим отличия плит перекрытия и научим Вас их различать.

Как визуально отличить плиту ПК от ПБ и ПНО?

Чтобы взглядом отличить плиту ПБ от ПК нужно только внимательно присмотреться. Благодаря специальной обработке плита ПБ имеет очень ровную поверхность без трещин и аккуратную форму, тогда как плита ПБ может быть изготовлена достаточно грубо. Так же, плиту ПБ можно отличить от ПК по форме полостей (смотрите фото). В плите ПНО небольшая толщина и большие круглые пустоты внутри — главный визуальный показатель отличия.

Технические различия между плитами ПК и ПБ

Плита перекрытия ПК, в отличие от ПБ обладает напряженной поперечной и продольная арматурой. Пустоты плиты ПК предусмотрены для прокладки труб и коммуникаций, тогда как в неприспособленной плите ПБ для этого придется ломать ребра. Так же эти полости обеспечивают звуко- теплоизоляцию и защиту от вибраций. Для обеспечения дополнительной надежности, во время монтажа полости могут наполняться бетоном.

Плита перекрытия ПБ производится по улучшенной технологии, на ней отсутствуют трещины поверхностного натяжения. Это балочная плита перекрытия, которая не имеет поперечного армирования. Несмотря на свое внешнее сходство с ПК, плита ПБ имеет свои ключевые особенности. В ней используется только продольная арматура, поэтому такую плиту можно резать вдоль и наискось под углом 45 гр. под любые размеры, что будет полезно для нестандартных решений. Из-за особенностей своей конструкции, плита ПБ может держать очень большой вес.

Ключевые отличия плиты перекрытия ПНО

Внешне плита перекрытия ПНО несколько тоньше, чем ПК и ПБ и обладает меньшим весом. Возможно многие думают, что такая плита менее надежна, однако это не так. Плита ПНО изготовлена из более прочной марки бетона и более толстой арматуры. Несмотря на меньшую толщину самой плиты, она выдерживает такую же нагрузку, как и плита ПК и ПБ. Так же, облегченную плиту ПНО можно обрезать под любые размеры, так как она имеет небольшой шаг номенклатуры. Стоит заметить, что большие полости плиты ПНО повышают общую жесткость и экономят материал, чем удешевляют готовое изделие.

Расчетные параметры

Чтобы не попадать в неприятные ситуации, тем более в выпуски новостей, надо уделять большое внимание расчету основных параметров. Величины конструкций перекрытия выбираются для всех конструкций особо

При этом учитывается длина пролетов, находящихся между стенами. Пространственная схема постройки позволяет высчитать массу, давящую на несущие конструкции. Исходя из этой массы, можно определить нагрузки, приходящиеся на отдельную плиту.

От получившейся разности надо отнять ориентировочную нагрузку, создаваемую мебелью, прочими конструкциями и бытовой техникой. После этого должен остаться солидный запас прочности. Обычно реальная нагрузка на единицу площади составляет в 2–3 раза меньше, чем закладываемое в проект значение. Такой подход позволяет исключить любые неожиданности в процессе эксплуатации.

Динамическая нагрузка рассчитывается уже с резервным коэффициентом 50%

Если нужно оценить пригодность старых конструкций, надо принять во внимание:

  • нагрузочные возможности стен;
  • текущее состояние строительных блоков;
  • сохранность арматуры.

Размещая в старой квартире тяжелые мебельные изделия, большие чугунные ванны, надо учитывать предельный показатель нагрузки. Максимально точные результаты можно получить, привлекая специалистов. Профессионально выполненный расчет позволит избежать множества неприятных ситуаций. Что касается ширины и высоты плит перекрытия, то здесь тем более надо учитывать рекомендации профессионалов. В некоторых случаях можно на месте решать вопросы упрочнения плит перекрытий, используя их переопирание на временные опоры.

Распалубку перекрытий согласно установленным требованиям можно производить только после упрочнения бетона до 70% от проектного значения. В таком случае ставят единственный ярус стоек. К сведению: если нужна распалубка 50%, нужно ставить пару ярусов стоек. Пролеты длиной до 8 метров должны сооружаться с временной подпоркой в центре. Если длина пролета больше, то и подпорок нужно больше; а вот под плиты короче 3 метров поддержка нужна редко.

Плиты перекрытия ПБ и ПК — в чем разница?

› Малоэтажное строительство › Перекрытие

23.05.2019

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

  • используются для возведения любых типов строительных конструкций;
  • срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
  • ПК дополнительно усилены металлической или специальной напряженной арматурой;
  • обладают 3 группой устойчивости к образованию трещин;
  • виброустойчивый строительный материал;
  • повышенная звуконепроницаемость;
  • не боится воздействия влаги;
  • повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плита ПК имеет стальные проушины для транспортировки и монтажа.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

  1. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
  2. Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
  3. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров. Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
  4. По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
  5. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
  6. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
  7. Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Плиты перекрытия ПБ и ПК — в чем разница? Ссылка на основную публикацию

Монтаж пустотных плит перекрытия

Главным условием качественной установки панелей, является строгое соблюдение расчетных параметров опирания на стены. Недостаточная площадь опирания приводит к разрушению материала стены, а излишняя – к повышенным теплопотерям через холодный бетон.

Монтаж плит перекрытия должен выполняться с учетом минимально допустимой глубины опирания:

  1. на кирпич — 90 мм;

  2. на пенобетонные и газобетонные блоки — 150 мм;

  3. на стальные конструкции — 70 мм;

  4. на железобетон — 75 мм.

Максимальная глубина заделки плит в стены не должна быть больше 160 мм (кирпич и легкие блоки) и 120 мм (бетон и железобетон).

Перед монтажом у каждой плиты нужно заделать пустоты (легким бетоном на глубину не менее 12 см). Класть панель «на сухую» запрещается. Для равномерной передачи нагрузки на стенах перед укладкой расстилают растворную «постель» толщиной не более 2 см.

Кроме соблюдения нормативных глубин опирания, при монтаже плит перекрытия на хрупкие блоки их газо или пенобетона, под ними следует уложить монолитный бетонный армированный пояс. Он исключает продавливание блоков, но требует хорошего наружного утепления для устранения мостиков холода.

В процессе монтажа следует постоянно контролировать отклонение разности отметок лицевых поверхностей у смежных панелей. Делать это нужно в швах. Не слушайте строителей, которые ставят панели «ступеньками» и говорят вам, что ровнее их положить невозможно.

Строительные нормы устанавливают следующие допуски в зависимости от длины плит:

  • до 4 метров – не более 8 мм;
  • от 4 до 8 метров – не более 10 мм;
  • от 8 до 16 м – не более 12 мм.

Нагрузки на пустотные перекрытия

Можно выделить три главных компонента пустотной конструкции:

  1. верхняя, используется для кладки на пол утеплителей и основного покрытия;
  2. нижняя, предназначена для отделки потолка и размещения подвесных элементов;
  3. средняя составляющая, размещается между описанными выше и удерживает всю конструкцию в воздухе.

На промежуточную часть плиты оказывают постоянную нагрузку статичные отделочные элементы, как пола, так и потолка, например, колонны, ванны, перегородки, подвесные потолки, люстры и прочие объекты. Также стоит учитывать, что добавляется давление и от движущихся по поверхности объектов – людей, бытовой техники и т. д.

Нагрузки разделяют на две группы: точечные и распределенные. К точечным относятся люстры, а к распределенным – подвесные потолки

При расчете давления, оказываемого на пустотные железобетонные изделия, берутся во внимание все потенциальные нагрузки

По полученным результатам и выбирается конкретное железобетонное перекрытие, какое станет наиболее соответствовать всем требованиям.

Расчет нагрузки и монтаж

Расчеты ребристых плит осуществляется в наше время с помощью специального софта. Для правильной калькуляции требуются следующие базовые данные:

  • поперечные силы;
  • изгибающий импульс;
  • крутящий момент;
  • сейсмическая опасность;
  • какой может быть снежный покров;
  • на каком грунте находится объект.

Составляется диаграмма нагрузок, в которой определяется следующее:

  • параметры перекрытия;
  • марка стали и количество арматуры;
  • допустимые параметры пролетов.

Если все сделать «по науке», то картина будет совершенно прозрачна, станет ясно: каким нагрузкам можно подвергать перекрытие. Опираясь на полученные данные, можно будет точно узнать следующее:

  • какой бетон делать;
  • какой плотности и весом должно быть изделие.

Расчет производится в кг/м². Базовое значение для жилого дома – это 400 кг/м². Высота плиты порядка 12 см создает нагрузку 255 кг/м². Стяжка на полу может быть 110 кг/м². Подобные основные нагрузки распределяются по стенам объекта. Плиты одновременно придают жесткости и устойчивости всему объекту, что намного повышает его долговременность и резистентность.

Самыми популярными являются следующие изделия:

  • ИП 1 весом 2228 кг, стоимость составляет 14895 рублей;
  • ИП 2 весом 2027 кг, стоимость – 23625 рублей;
  • ИП 3 весом 1500 кг, стоимость – 18055 рублей;
  • ИП 4 весом 1378 кг, стоимость – 45820 рублей;
  • ИП 5 весом 2375 кг, стоимость – 39390 рублей.

Монтаж плит делается следующим методом:

  • при укладке плиты на все торцевые плоскости наносится слой цементного раствора, следует работать только со свежим раствором, чтобы не нарушить прочности соединений; если раствор будет в разведенном состоянии находиться более 1 часа, то он потеряет свои ТТХ;
  • перекрытие должно подниматься наверх горизонтально линии горизонта, поэтому крепление в четырех угловых точках должно быть идентичным;
  • при работе крановщику помогают двое рабочих (стропальщики), которые должны правильно закреплять плиту; обязательно должны присутствовать индивидуальные средства защиты и необходимый инструмент;
  • в плите существуют уклоны (технологически они допустимы); если разница между верхней и нижней плоскостями достигает 7 см, то промежуток наполняется цементным составом;
  • металлические петли скрепляются арматурой, края сгибаются и привариваются; иногда необходимо фиксировать дополнительные крепления;
  • с внешней стороны объекта остается край (150 см), на нем будет проводиться кирпичная кладка.

Чтобы правильно сделать монтаж изделия, следует изучить технические предписания. Ребристые плиты можно дифференцировать на такие виды, как:

  • шатровые;
  • полостные;
  • длинные.

Иногда используются монолитные плиты. Они дорогие и добавляют прочности сооружению. Ребристые плиты отвечают всем требованиям по таким показателям, как звукоизоляция и теплопроводность. Для укладки ребристых плит необходимы следующие инструменты и материалы:

  • цемент;
  • песок;
  • мелкий гравий;
  • автокран (грузоподъемностью 3–5 т);
  • кувалда;
  • перфоратор;
  • кельма;
  • ведра пластиковые и металлические (15 литров);
  • турбинка;
  • двухметровый немецкий или российский уровень;
  • лом;
  • гипсовый состав;
  • аппарат для сварки;
  • теплоизолятор;
  • арматура «8» и «10»;
  • теплоизолирующий материал;
  • сварочный аппарат;
  • мешки для мусора;
  • уголки «4» и «6»;
  • водяной уровень.

Прежде чем монтировать плиту, следует подготовить плоскость. Она должна быть ровная, при этом допустимы перепады, но не более 20 мм. Водяным уровнем следует тщательно замерять основу между разными углами объекта, в идеале одни должны совпадать. Правильно подготовленная поверхность – это залог долгой службы здания

Обязательно следует принять во внимание подвижность грунта. Если почва заболоченная или объект находится в низине, то возможны деформации сооружения

Плиту разумнее всего класть только на капитальные конструкции. Чаще всего перегородки делаются в помещении, когда плиты перекрытий уже заняли отведенное для них место. Для крепления в стыках предусмотрены специальные фиксаторы. Все зазоры заполняются технической ватой и промазываются гипсовым раствором. Прежде чем делать монтаж плит, следует расчертить схему их установки поэтапно. Рекомендуется также еще раз проверить все размеры. Зазоров должны быть минимальное количество.

Выбирая ребристые плиты в качестве перекрытий, следует опираться, прежде всего, на произведенные расчеты. Они будут подсказывать: какие изделия лучше всего использовать в данных обстоятельствах. Ребристые плиты имеют большой запас прочности. Если их правильно подобрать, то служить они будут долгое время.

О том, как правильно установить ребристые плиты перекрытия, смотрите в следующем видео.

Маркировка многопустотных железобетонных плит перекрытий

Например: ПК63.12-3. АтVта

  • 1ПК (ПК)
    – плита перекрытия толщиной 220 мм с круглыми пустотами диаметром 159 мм, для опирания по двум сторонам;
  • 2ПК
    – толщиной 220 мм с круглыми пустотами диаметром 140 мм, для опирания по двум сторонам;
  • 3ПК
    – толщиной 220 мм с круглыми пустотами диаметром 127 мм, для опирания по двум сторонам;
  • 4ПК
    – толщиной 260 мм с круглыми пустотами диаметром 159 мм и вырезами в верхней зоне по контуру, для опирания по двум сторонам;
  • 5ПК
    – толщиной 260 мм с круглыми пустотами диаметром 180 мм, для опирания по двум сторонам;
  • 6ПК
    – толщиной 300 мм с круглыми пустотами диаметром 203 мм, для опирания по двум сторонам;
  • 7ПК
    – толщиной 160 мм с круглыми пустотами диаметром 114 мм, для опирания по двум сторонам;
  • ПГ
    – толщиной 260 мм с грушевидными пустотами, для опирания по двум сторонам;
  • ПБ
    – толщиной 220 мм, изготовляемые методом непрерывного формования на длинных стендах и предназначенные для опирания по двум сторонам.

Наличие третьей буквы
будет указывать на увеличение количества сторон опирания плиты перекрытия. Например: 2ПКТ
– (буква Т три стороны) для опирания по трем сторонам, 1ПКК
– (буква К четыре стороны) для опирания по четырем сторонам;

Первые две цифры
в маркировке – длина плиты в дециметрах. Реальный размер L плиты перекрытия обычно на 20 мм меньше. Таким образом, 63 означает, что реальная длина плиты будет составлять 6280мм.

Вторые две цифры
в маркировке – ширина плиты перекрытия в дециметрах, а реальная ширина обычно на 10 мм меньше. То есть, 12 означает плиту шириной 1190 мм. Стандартная ширина плит – 1,0; 1,2; 1,5; 1,8 м (990; 1180; 1490; 1790 мм), но большинство производимых плит – 1,2 м; 1,5 м.

Последняя цифра
– несущая способность плиты перекрытия. В зависимости от марки это может быть несущая способность в сотнях киллограмм на 1 м 2 . (3 означает 300 кг/м 2).

Буквенные символы в конце маркировки плиты перекрытия обозначают:

  • АтV
    – нижняя рабочая поверхность железобетонной плиты армирована предварительно-напряженной арматурой класса АтV
  • т
    – плита перекрытия изготовлена из тяжелого бетона.
  • а
    – плита перекрытия снабжена уплотняющими вкладышами в отверстиях с торцов.

Глубина опирания железобетонных плит должна быть 90 – 250 мм. Учитывая эти показатели, выбирается стандартный размер плиты перекрытия, подходящий к длине перекрываемого пролёта. Размеры плиты перекрытия и наличие такой у ближайшего производителя железобетонных изделий следует предусмотреть на стадии проектирования дома.

Таблица 1. Стандартные размеры многопустотных плит перекрытий

Тип плиты
Координационные размеры плиты, мм
Длина
Ширина
1ПК
2ПК
3ПК
От 2400 до 6600 включ. с интервалом 300, 7200, 7500 1000, 1200, 1500, 1800, 2400, 3000, 3600
1ПК 9000 1000, 1200, 1500
1ПК
2ПК
3ПК
От 3600 до 6600 включ. с интервалом 300, 7200, 7500
1ПК
2ПК
3ПК
От 2400 до 3600 включ. с интервалом 300 От 4800 до 6600 включ. с интервалом 300, 7200
4ПК От 2400 до 6600 включ. с интервалом 300, 7200, 9000 1000, 1200, 1500
5ПК 6000, 9000, 12000 1000, 1200, 1500
6ПК 12000 1000, 1200, 1500
7ПК От 3600 до 6300 включ. с интервалом 3000 1000, 1200, 1500, 1800
ПГ 6000, 9000, 12000 1000, 1200, 1500

Размеры многопустотных железобетонных плит перекрытий, которые вам могут предложить местные производители железобетонных изделий желательно узнать заранее. Не каждый ЖБК или ЖБЗ может похвастаться огромным ассортиментом выпускаемой продукции, а перевозить плиты из другого региона весьма накладно.

Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

Теплоизоляция

В промышленных здания и гаражах из ребристых плит может быть выложено верхнее и нижнее перекрытия. Как со стороны пола, так и со стороны крыши, для обеспечения комфорта следует провести теплоизоляцию поверхностей.

Рассмотрим утепление плит пкж изнутри.

Чтобы покрыть пол, производят такие действия:

  1. Очищают основание.
  2. Обустраивают пароизоляцию – мембрану или плёнку.
  3. Укладывают утеплитель. Для этих целей подойдут плиты пеноплекса или его аналогов. Для использования минеральной ваты необходимо устройство деревянного пола на лагах.
  4. Производят заливку бетона (стяжку). Если пол на лагах, то минеральную вату закрывают плёнкой для предотвращения намокания.

Утепление крыши зависит от типа выбранного утеплителя. Пенопласт и пеноплэкс можно приклеить к бетонной поверхности. Правда, в таком случае останутся мостики холода в зоне рёбер.

Оптимально утеплить потолок минеральными ватами. Для их монтажа устраивают металлический каркас. Для его сборки используют металлические направляющие или деревянные рейки, пропитанные антисептиком.
Чтобы избежать образования конденсата, уложенный в каркас утеплитель закрывают пароизоляцией и производят обшивку облицовочными материалами.

Способ пересчета нагрузок на квадратный метр

Методику расчета нагрузочной способности рассмотрим на примере плиты марки ПБ 45-12-8 весом 1710 кг:

  • Высчитываем площадь – 4,5×1,2=5,4 м2.
  • Определяем максимальную загрузочную способность – 5,4×0,8=4,32 т.
  • Отнимаем вес изделия – 4,32-1,71=2,61 т.
  • Вычисляем массу стяжки пола, покрытия и перегородок – обычно она не превышают 250 кг/м2.
  • Рассчитываем нагрузку на перекрытие от веса расположенных на нем конструкций – 5,4*0,25=1,35 т.
  • Определяем запас прочности – 2,61-1,35=1,26 т.

Фактическую нагрузку высчитываем путем деления полученной величины запаса прочности на площадь плиты – 1260/5,4=234 кг/м2, что гораздо меньше нормативного показателя 800 кг/м2.

Фото 8. Нагруженная блоками ФБС плита перекрытия

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
