Прокладка кабеля в земле

Прокладка кабеля в земле требует строгого соблюдения технических норм для обеспечения безопасности всей электросети. Обычно такие работы занимают от одного до трех дней в зависимости от протяженности трассы и типа грунта. Стоимость материалов на один погонный метр может варьироваться от 300 до 1200 рублей. Правильная прокладка кабеля в земле гарантирует десятилетия службы без риска короткого замыкания или повреждения изоляции. Важно детально проработать каждый этап монтажа до начала копки.

Подготовительные расчеты и оценка

Перед началом работ я всегда оцениваю тип почвы. Глинистый грунт требует более тщательного устройства песчаной подушки, чтобы камни не продавили изоляцию. Для выполнения задачи нужны базовые навыки электромонтажа, так как работа с напряжением опасна. Время выполнения зависит от того, копаете ли вы вручную или используете технику. Оптимальный период для работ — поздняя весна или лето, когда почва максимально сухая и податливая.

Перечень необходимых материалов

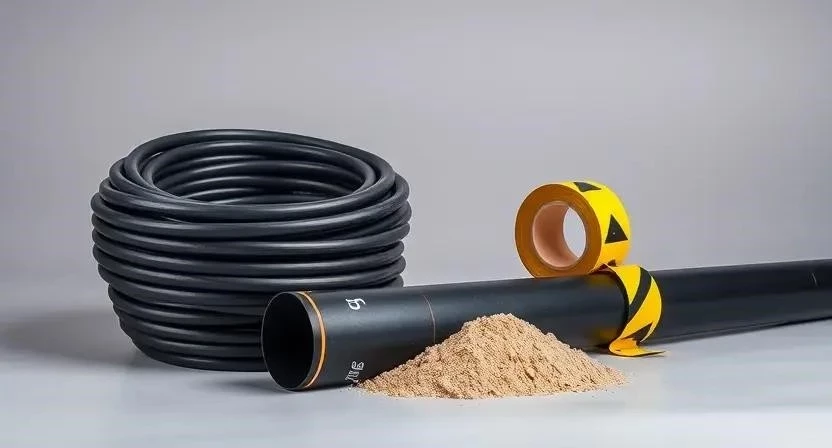

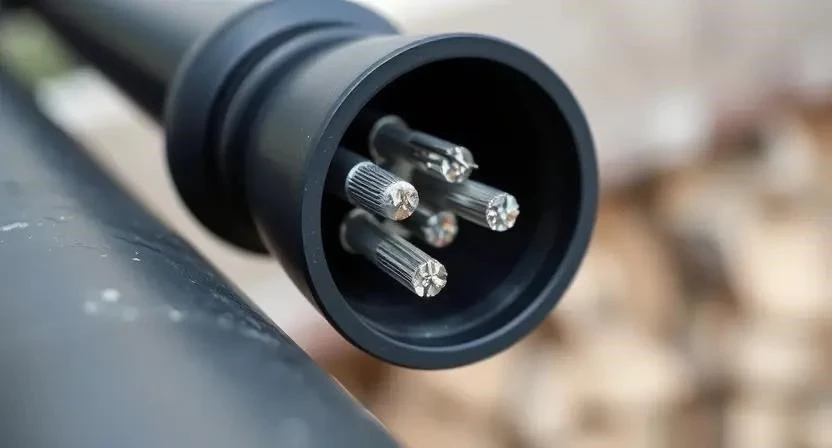

Для надежного монтажа я использую только специализированные компоненты. Основным элементом является бронированный кабель ВБбШв, который защищен от грызунов и механических повреждений. Для дополнительной защиты применяется ПНД труба. Песок служит амортизатором, а сигнальная лента предупреждает будущих копателей о наличии линии.

• Кабель ВБбШв (сечение зависит от нагрузки)
• ПНД труба диаметром 32-40 мм
• Кварцевый или речной песок
• Сигнальная лента «Осторожно, кабель!»
• Изолента ПВХ
• Термоусадочные муфты
• Заземляющий контур (стальная полоса)
• Дюбель-хомуты для фиксации в щитке

Расход материалов рассчитывается исходя из длины трассы с запасом 5-10% на изгибы и подключения.

Инструментарий для электромонтажа

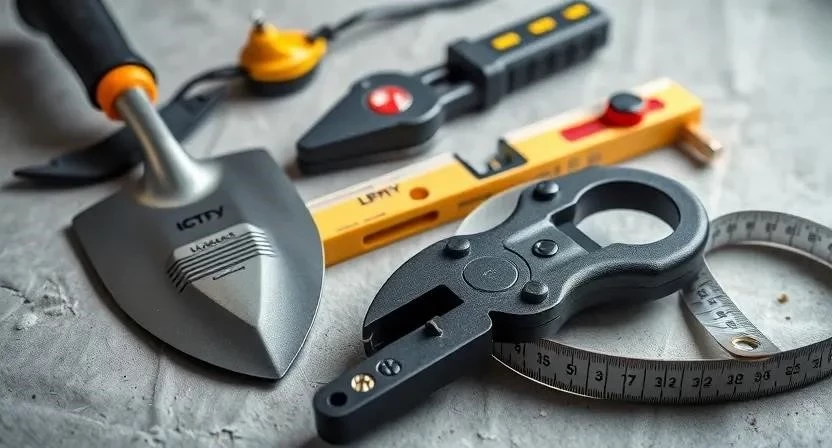

Качественный инструмент ускоряет процесс и исключает ошибки. Лопата и уровень обязательны для формирования правильного дна траншеи. Для работы с кабелем использую стриппер, чтобы не повредить жилы при зачистке изоляции. Если траншея глубокая или грунт каменистый, я рекомендую арендовать мини-экскаватор или бетонорез.

• Лопата штыковая — для копки
• Перфоратор — для прохода сквозь фундамент
• Строительный уровень — проверка уклона
• Стриппер — снятие изоляции
• Рулетка — разметка трассы
• Кувалда — трамбовка грунта
• Садовый миксер — для подготовки раствора (если нужен бетон)

Организация участка и подготовка

Сначала я очищаю всю трассу от строительного мусора, веток и крупных камней. Разметка линии прокладки выполняется с помощью колышков и шнура. Особое внимание уделяю защите существующих коммуникаций: водопровода и газовых труб. Лишний грунт выношу за пределы зоны работ, чтобы он не мешал при финальной засыпке.

Создание траншеи и основания

Копка ведется строго по нормам ПУЭ. Глубина заложения кабеля в земле для силовых линий обычно составляет 70-80 см. Дно траншеи выравниваю лопатой, убирая острые выступы. Затем создаю песчаное основание толщиной 10 см. Это критически важно, так как песок распределяет давление грунта и защищает кабель от разрывов при пучении почвы зимой.

Технология монтажа по шагам

Я однажды забыл про песчаную подушку на глинистом грунте, и через год кабель начал деформироваться из-за острых камней. Теперь строго следую этому алгоритму:

1. Разметка и копка (4-8 часов). Намечаю путь, выкапываю траншею на глубину 80 см.
2. Устройство подушки (1-2 часа). Засыпаю 10 см песка, проливаю водой и трамбую.
3. Подготовка кабеля (1 час). Нарезаю ВБбШв с запасом по 1 метру с каждой стороны.
4. Монтаж ПНД трубы (1-2 часа). Укладываю трубу в траншею, фиксируя ее изгибы.
5. Затягивание кабеля (1 час). Протягиваю провод через трубу с помощью стальной проволоки.
6. Фиксация (1 час). Закрепляю кабель в точках входа в здание и в распределительном щите.

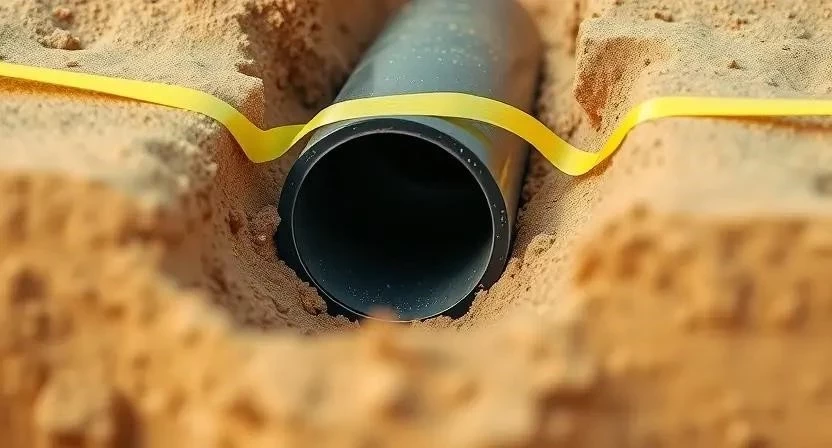

7. Первичная засыпка (1-2 часа). Насыпаю слой песка толщиной 10 см поверх трубы.
8. Укладка ленты (0.5 часа). Растягиваю сигнальную ленту по всей длине трассы.
9. Финишная засыпка (2-4 часа). Засыпаю траншею основным грунтом слоями по 20 см.
10. Трамбовка (1-2 часа). Уплотняю почву ручным компактором или ногами.
11. Подключение (2-3 часа). Соединяю линию с основным распределительным щитом.
12. Тестирование (1 час). Проверяю линию мультиметром на отсутствие короткого замыкания.

Технические нюансы и условия

Температурный режим при монтаже не критичен, но работать с пластиковыми трубами проще при температуре выше +5°C, так как они становятся более гибкими. Влажность почвы влияет на скорость трамбовки: слишком мокрый грунт «плывет», поэтому приходится ждать подсыхания. Если в конструкции используется бетонный оголовок, время высыхания составляет 28 дней, но нагружать можно через 7. Важно, чтобы ПНД труба была совместима с диаметром кабеля, оставляя зазор для вентиляции.

Типичные ошибки новичков

Я видел, как новички кладут обычный ВВГ в землю — это верный путь к перекопке всего участка через пару сезонов из-за гниения изоляции. Вот чего нельзя делать:

• Закапывать кабель на глубину 30-40 см (риск повреждения лопатой).
• Игнорировать ПНД трубу в местах пересечения с дорожками.
• Использовать обычные скрутки вместо герметичных муфт.
• Забывать про сигнальную ленту (при следующих работах кабель просто перерубят).
• Прокладывать кабель напрямую по камням без песка.
• Не использовать заземление для уличных линий.
• Использовать гофру вместо ПНД (гофра быстро сминается под весом земли).

Расчет стоимости и экономия

Стоимость зависит от выбранного кабеля и необходимости аренды техники. При самостоятельном выполнении основные затраты уходят только на материалы.

Эксплуатация после монтажа

После завершения работ я рекомендую не начинать капитальное благоустройство (укладку плитки или посадку крупных деревьев) в течение двух недель, чтобы грунт естественным образом осел. Срок службы бронированного кабеля в ПНД трубе составляет до 30-50 лет. Раз в несколько лет полезно проверять целостность изоляции в распределительном щите с помощью мегомметра.

Альтернативные способы прокладки

Я пробовал воздушную прокладку, но подземный вариант оказался гораздо эстетичнее и надежнее при сильных ветрах. Существуют и другие методы:

• Бетонный лоток: Самый надежный, но дорогой вариант. Кабель лежит в желобе, который закрывается крышкой.
• Разные типы труб: Вместо ПНД можно использовать стальные трубы в местах с экстремальной нагрузкой (под дорогой).
• Воздушная линия: Быстрее в монтаже, но требует установки опор и подвержена обрывам.

Ответы на частые вопросы

1. На какую глубину закапывать кабель? Согласно ПУЭ, оптимальная глубина — 70-80 см.
2. Можно ли использовать гофру вместо ПНД? Нет, гофра слишком мягкая и быстро сжимается под давлением грунта.
3. Нужен ли песок при прокладке? Да, песчаная подушка защищает кабель от механических повреждений камнями.
4. Какой кабель лучше: ВВГ или ВБбШв? Для земли однозначно ВБбШв из-за бронированного слоя.
5. Зачем нужна сигнальная лента? Чтобы предупредить о наличии кабеля при будущих раскопках.
6. Можно ли прокладывать кабель под дорожкой? Можно, но обязательно в ПНД трубе или бетонном лотке.
7. Как соединить кабель в земле? Только с помощью специальных герметичных термоусадочных муфт.
8. Что делать, если в траншею попала вода? Слить воду, убедиться в герметичности муфт и засыпать песком.

Меры безопасности: При работе с электричеством всегда используйте диэлектрические перчатки и защитные очки. Обязательно отключайте питание на главном рубильнике перед подключением линии. При работе с химией (герметики, растворители) обеспечьте проветривание. Никогда не работайте в одиночку при первом пуске системы под напряжением.
