Монтаж труб пвх под горячее и холодное клеевое соединение

Материалы для канализационных труб

Теперь, когда требования предъявлены, следует рассмотреть каждый из материалов и оценить, насколько он им соответствует. И хотя для канализационных труб используют достаточно широкий спектр изделий, изготовленных из разного сырья, наиболее часто встречаются всего три варианта: чугун, поливинилхлорид и полипропилен. Кроме них можно увидеть керамические, стальные, асбоцементные трубы, но они попадаются намного реже.

Керамические канализационные трубы

Чугун

Бес сомнения, если чугунные не самые лучшие канализационные трубы, то уж точно, что самые прочные и долговечные. Срок их службы измеряется едва ли не веками, причем это подкреплено общеизвестной практикой, а не теоретическими выкладками. Что же касается остальных свойств, то устойчивость ко всем факторам – высокая, с монтажом могут возникнуть трудности, связанные с соединениями и большим весом, крайне неудобным при проведении работ. Поверхность имеет неровности, рано или поздно приводящие к засорению. Еще один недостаток – дороговизна.

Чугунные трубы для канализации

Поливинилхлорид (ПВХ)

Прочность и долговечность этих труб – на уровне, по крайней мере, по мнению специалистов, так как применяют их сравнительно недавно.

Рассмотрим остальные характеристики:

  • Устойчивость к температуре – при повышении выше 70 градусов – деформация, при отрицательных температурах – хрупкость.
  • Устойчивость к огню – отсутствует, более того, при горении выделяет газ фосген, официально относящийся к химическому оружию.
  • К ультрафиолету и агрессивным реагентам невосприимчивы.
  • Монтаж – простой, внутренняя поверхность – гладкая.
  • Стоимость доступная.

Резюмируя все вышесказанное, можно сказать, что использовать ПВХ лучше для внутренней канализации, а для внешней подобрать другой материал, больше подходящий на эту роль.

Трубы для канализации из ПВХ

Полипропилен (ПП)

Фитинги для ПП труб

Забегая вперед, можно сказать, что на данный момент, лучшие трубы для канализации – это все-таки полипропиленовые. Такой вывод можно сделать, оценивая их по всем вышеуказанным параметрам, где по каждому из них они оцениваются на пятерку. Прочность и долговечность – высокие, трубы устойчивы к комплексу воздействий, единственное, что при постоянном нагреве возможно небольшое линейное расширение. Монтаж труб из ПП осуществляется легко и без применения каких-то особо дорогих и сложных приспособлений, внутренняя поверхность не то, что не задерживает отложения – она их отталкивает, и через несколько лет, она будет практически такой же чистой, как при установке. Стоимость вполне приемлемая.

Другие материалы

Пройдясь по остальным материалам, можно сказать следующее:

  • Сталь. Прочная и устойчивая к большинству факторов, легкая в обработке, но страдает от коррозии и имеет большой вес, способный создать серьезные затруднения при монтаже.
  • Керамика. Имеет устойчивость к химикатам, возгораниям, коррозии, прочность и долговечность. Монтаж сложен, при засорении канавок не может быть осуществлен. Также керамика хрупка и не выдерживает ударные механические нагрузки, а все защитные свойства зависят от наличия глазури. Сегодня керамику можно встретить, пожалуй, в старых мелиоративных сооружениях, из других сфер она уже вытеснена более современными и практичными материалами.
  • Асбоцемент. Материал почти исчезнувший, и имеет намного больше минусов, чем плюсов: хрупкость, недолговечность, неудобства при монтаже и многие другие.

Канализация из ПП труб

Выбирая материал для сооружения канализации, надо тщательно и серьезно оценить и просчитать все минусы и плюсы любого варианта, не обойдя при этом конечную стоимость проекта. На сегодняшний день канализация из пластиковых труб, изготовленных из полипропилена, является, наверное, самым лучшим, как с точки зрения практичности, так и экономики вариантом.

Преимущества и недостатки клеевого соединения ПВХ-труб

Соединение труб при помощи клея или холодная сварка в отличие от других методов стыковки имеет следующие особенности:

  • Простота монтажа. Соединение элементов клеем, пожалуй, самый простой способ прокладки трубопроводных магистралей в сравнении с другими методами. К примеру, трубопроводы из полипропилена ПП монтируют пайкой, для этого требуется специальный паяльный утюг и хорошие навыки монтажника. Популярные в народе трубы из металлопластика, сшитого и термостойкого полиэтилена ПЭ обычно соединяют при помощи натяжных или пресс-фитингов, что требует наличия специального инструмента и дорогостоящей арматуры. Теоретически монтаж клеевого ПВХ трубопровода может провести своими руками любой пользователь, для этого не нужны специальные навыки, дорогой инструмент и комплектующие.
  • Высокая скорость проведения работ. Клей для поливинилхлорида относят к быстросохнущим составам, после промывания и соединения деталей время схватывания стыка занимает не более 10 секунд.
  • Удобство монтажа. Для прокладки трубопровода на клее не требуется наличие электроэнергии, операции можно проводить при любой положительной температуре воздушной среды. Метод обеспечивает удобный монтаж в самых труднодоступных местах, чего невозможно достичь с использованием паяльных утюгов или фитингов.
  • Высокая прочность соединения. Принцип действия клея основан на растворении поливинилхлорида, при этом происходит взаимная диффузия материала соединяемых фрагментов, связывающих их в единое целое. Понятно, что такое соединение является весьма прочным в сравнении с другими методами стыковки и ни в чем не уступает пайке.

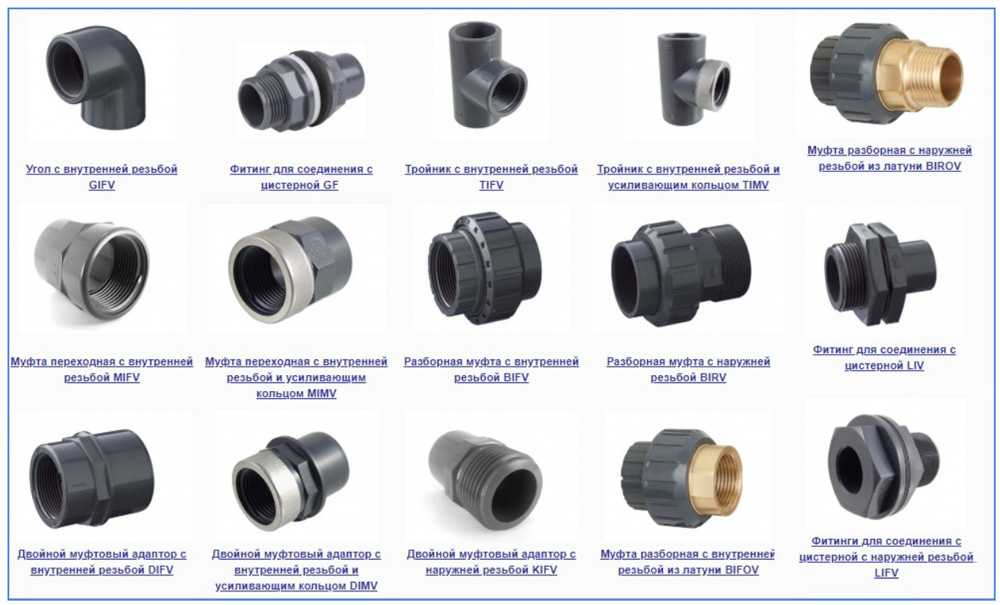

Рис. 4 Резьбовые PVC фитинги и фасонные детали под склейку

  • Универсальность. С помощью клеевых ПВХ-труб монтируют водопроводные и канализационные сети, что нельзя сказать о других материалах их изготовления – полипропилен, металлопластик и сшитый (термостойкий) полиэтилен применяют только для прокладки водопровода. PVC-трубы незаменимы при монтаже напорной канализации – методы ее обустройства с применением изделий из других материалов более трудоемки, требуют специального оборудования (к примеру аппаратов для пайки, электрических муфт для спаивания полиэтилена) и занимают намного больше времени.
  • Ограничения при прокладке высокотемпературных магистралей. Большинство ПВХ-трубопроводов на клее имеют верхний температурный предел не более 60 °С – это ограничивает их использование в магистралях горячего водоснабжения и отопления. Хлорированную разновидность поливинилхлорида ХПВХ вполне можно применять для подачи горячей воды в быту, однако верхний температурный предел в 95 °С делает небезопасным их эксплуатацию в магистралях отопления.
  • Широкий ассортимент. Представленные в торговой сети клеевые трубы обычно имеют диаметры от 16 до 500 мм, для их стыковки предусмотрен широкий ряд гладкостенных фасонных деталей и фитингов. Также многие фирмы изготовители поставляют на рынок в широком ассортименте фитинги ПВХ клеевые с резьбой и запорную арматуру в виде шаровых кранов.
  • Эстетичность. Соединения труб на клей обладают эстетичным внешним видом благодаря применению прозрачного состава, не оставляющего видимых следов на их поверхности.
  • Хрупкость. Отличительная особенность любых элементов из ПВХ – низкие гибкость и эластичность. Трубы не выдерживают резких ударов и механических воздействий в виде изгибов и чрезмерного физического воздействия на оболочку – это приводит к трещинам.

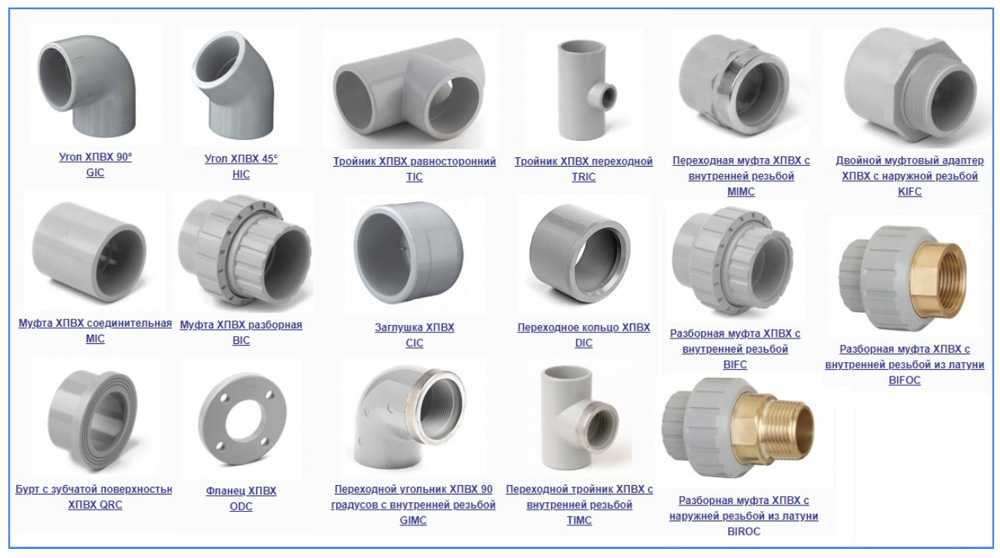

Рис. 5 Фасонные элементы и комбинированные фитинги ХПВХ Corzan с переходом на резьбу

Высокая стоимость. Основной недостаток клеевых ПВХ-труб – неподъемная для огромного числа потребителей розничная стоимость виду того, что товар поставляют на рынок европейские производители из Италии, Голландии. За один погонный метр изделия диаметром 110 мм для напорной канализации, где использование клеевых ПВХ наиболее рационально, придется выложить минимальную сумму в 300 руб. Отрезок 25 мм трубы длиной 1 м обойдется потребителю в 80 руб., что также довольно высокая цена. Если дополнительно считать расходы на клей, литровая банка которого стоит от 1000 до 2000 руб., то расходы станут довольно значительными. Следует отметить, что некоторые компании, к примеру, российская Агригазполимер, предлагают трубы и фитинги ПВХ под клей собственного изготовления по ценам в три раза дешевле приведенных выше европейских аналогов. Это довольно привлекательно для крупных, мелких компаний, частных заказчиков. Также, если проводить монтаж трубопровода из клеевых ПВХ своими руками без вызова наемных специалистов, можно получить значительную экономию финансовых средств.

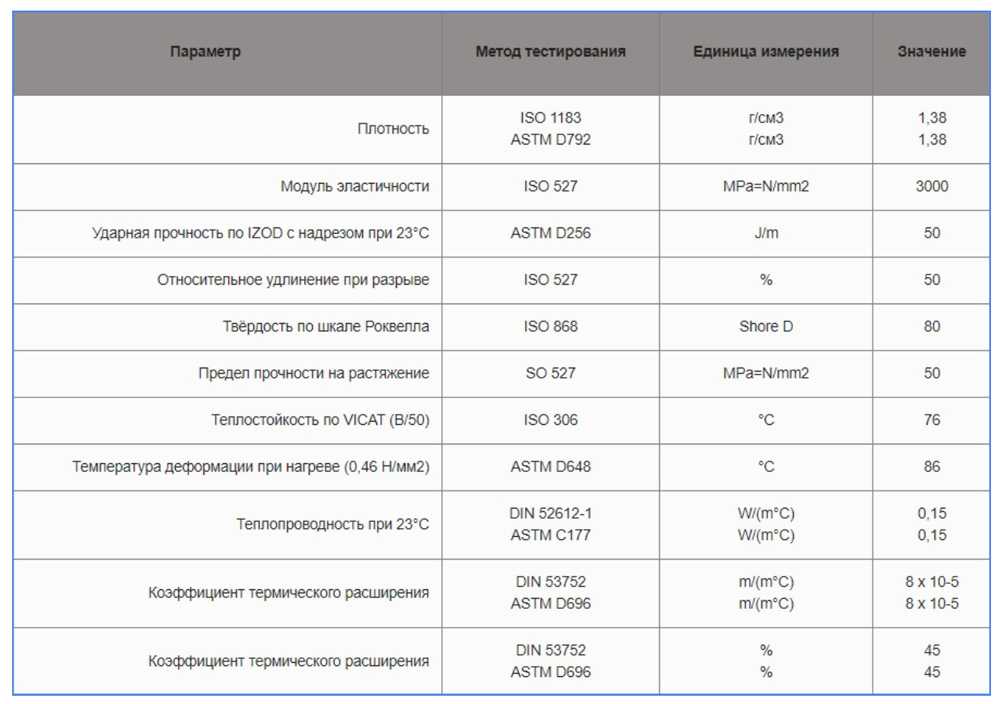

Рис. 6 Физические характеристики PVC

Преимущества использования полимерных компонентов

Элементы системы канализации.

Система, обеспечивающая отток бытовых вод, изготовленная из конструктивных полимерных компонентов, имеет большое количество преимуществ по сравнению с такой же из чугунных деталей. Основными преимуществами полимерной системы канализационных труб являются следующие:

  • легкость конструкции;
  • длительный срок эксплуатации;
  • легкость проведения монтажных работ;
  • возможность создания водоводов с высокой инженерной сложностью конструкции.

Небольшая масса конструктивных деталей является главным преимуществом, которое обеспечило популярность структурных элементов водоводов, сделанных из ПВХ. При использовании труб для отвода сточных вод и конструктивных компонентов, изготовленных из ПВХ, можно проводить монтажные работы самостоятельно без привлечения дополнительной рабочей силы. Для транспортировки всех деталей, требующихся для создания магистралей отвода сточных вод, вследствие небольшой их массы будет нужен автотранспорт с небольшой грузоподъемностью.

Диаметр труб пвх для ливневой канализации в доме Прокладка канализации при строительстве дома – важный и ответственный момент. Если вы не желаете поручить этот этап профессионалам, то придется детально разобраться в тонкостях и сделать правильный…

Фитинги для канализации, изготовленные из пластика, и такие же трубы имеют длительный срок службы, который составляет порядка 30-40 лет. Водоводы, изготовленные из полимеров, не подвергаются влиянию коррозионных процессов, не подвержены разрушительному действию почвенной влаги, не боятся действия на элементы конструкции температурных перепадов и химически агрессивных сред.

Способы соединения канализационных труб.

В процессе эксплуатации водоотводов из полимеров не происходит зарастания стыков между деталями конструкции, не возникает коррозионных отложений на стыках.

В процессе проведения монтажных работ при сборке систем водоотведения применяется исключительно ручной труд. В случае если при монтаже водоотводов используются конструктивные детали из ПВХ, процесс значительно облегчается, а сама работа напоминает манипуляции с конструктором. При проведении работ край одной трубы надевается на конец следующей. Для выполнения монтажных работ не требуется специальных навыков.

Разнообразие деталей, произведенных из ПВХ, дает возможность создавать любую по сложности конфигурацию наружной канализации. Современные производители предлагают потребителям элементы трубопроводов, имеющие различные размеры.

Особенности соединения труб из полиэтилена

Существует три разновидности ПЭ труб, используемых в сфере водоснабжения: PEX и PE-RT и PE-al-PE. Они производятся по разным технологиям, что обуславливает отличающиеся эксплуатационные характеристики изделий.

РЕХ — трубы из сшитого полиэтилена, являющиеся предпочтительным выбором для обустройства трубопроводов подачи горячей воды. Сшитый полиэтилен является модификацией ПЭ, в которой отдельные молекулы этилена соединены в одну кристаллическую сетку, что обеспечивает повышенную прочность и устойчивость изделий к деформациям. РЕХ трубы способы выдерживать температуру до 110 градусов.

Труба из сшитого полиэтилена с пресс-фитингом

PE-RT — трубы из термически стабилизированного ПЭ, это более ранняя модификация полиэтилена, которая широко использовалась до появления изделий из РЕХ. Стоят они дешевле, при этом PE-RT также пригоден для монтажа трубопроводов под горячую воду, однако температурный максимум материала составляет +90 градусов.

PE-al-PE — армированные трубы, также именуемые металлопластиковыми: префикс «al» в маркировке, указывает на то, что конструкция состоит из трех слоев: 2-ух оболочек полиэтилена и промежуточного слоя алюминиевой фольги. Армированные изделия могут производиться с применением обеих модификаций полиэтилена — РЕХ (сшитого) и PE-RT (термически стабилизированного).

Армированная полиэтиленовая труба в разрезе

От разновидности ПЭ труб непосредственно зависит способ их соединения и тип используемых фитингов. Композитные (однослойные) изделия из РЕХ и PE-RT могут соединятся между собой двумя способами: спайкой, для которой применяются полиэтиленовые фитинги — стык образуется в результате отвердевания двух предварительно расплавленных кромок пластика, и с помощью разъемных фитингов прессового либо компрессионного типа.

Для соединения металлопластиковых ПЭ изделия метод спайки не применяется, причиной тому является наличие в структуре конструкции армирующей прослойки, температура плавления которой значительно выше, чем у полиэтилена, что не позволяет сделать герметичный и надежный стык.

Разновидности фасонных фитингов

Все типы фитингов (под спайку, резьбу либо опрессовку), выпускаются в следующих конфигурациях:

  • муфта — выполняет соединение двух параллельных труб ;
  • тройник — отводит от основной линии перпендикулярный канал;
  • крестовина — разделяет водопровод на 4 направления;
  • двухплоскостной переходник — используется для отведения от основного трубопровода двух каналов, расположенных под прямым углом друг к другу.

Вышеуказанные фитинги для полиэтиленовых труб могут быть переходными (для стыковки каналов разного диаметра) либо иметь одинаковое сечение на обеих патрубках. Обширный сортамент фасонных соединительных элементов позволяет выполнить монтаж трубопровода любой конфигурации, что является одним из преимуществ труб из сшитого полиэтилена над стальными аналогами.

Критерии выбора труб

При покупке канализационных труб основное внимание следует уделить толщине стенок. Дело в том, что безнапорные трубопроводы, которые составляют большую часть систем отведения стоков, нет смысла выбирать, исходя из величины внутреннего давления.. По этой причине оптимальным критерием является достаточная прочность стенок изделий для того объема отработанной жидкости, которая будет по ним перемещаться

Также трубы должны выдерживать различные механические воздействия, оказываемые извне.

По этой причине оптимальным критерием является достаточная прочность стенок изделий для того объема отработанной жидкости, которая будет по ним перемещаться. Также трубы должны выдерживать различные механические воздействия, оказываемые извне.

В итоге специалисты рекомендуют при покупке учитывать следующие параметры:

  • внутренний диаметр канализационных ПВХ труб – он должен обеспечивать запланированный объем сточных вод;
  • толщину стенок изделий, гарантирующую защиту от механических воздействий.

Области применения

Сфера применения клеевых ПВХ трубопроводов зависит от их физико-химических характеристик, изделия используют для устройства коммуникаций в следующих областях:

  • Строительство бассейнов. Клеевые трубы ПВХ повсеместно используются при строительстве систем подвода и очистки воды в бассейнах. Благодаря герметичности соединения стыков и высоким антикоррозийным характеристикам, коими обладает поливинилхлорид, такие трубы являются самыми подходящими при работе с хлорированной водой.
  • Кондиционирование, системы охлаждения. Трубы ПВХ клеевые подходят для транспортировки жидких низкотемпературных и агрессивных веществ, таких как, хладагент, хлор и так далее при строительстве промышленных установок кондиционирования, чиллеров, куллеров.
  • Прокладка напорной канализации. Рядовому потребителю хорошо известна канализация, которая прокладывается в квартирах и загородных домах. Ее собирают раструбным способом, вставляя трубы друг в друга, при этом герметизацию обеспечивают внутренние резиновые кольца, вмонтированные в расширенные патрубки. Данный тип монтажа не выдерживает высокий напор жидкой рабочей среды, чего нельзя сказать о канализационной линии, собранной склеиванием. Чаще всего клеевые канализационные ПВХ-трубы прокладывают в бассейнах и аквапарках для перемещения значительных водных объемов с высокой скоростью.
  • Системы очистки и подготовки воды. Благодаря устойчивости поливинилхлорида к растворам с высоким процентным содержанием различных видов и концентрированной серной кислот, гипохлорита натрия, деминерализованных и деионизированных вод, ПВХ-трубы повсеместно используют в цехах водоочистных предприятий.
  • Химическая промышленность. Склеенные ПВХ-трубопроводы монтируют на заводах химической отрасли для транспортировки агрессивных жидкостей – минеральных кислот, щелочей, растворов солей, масел, жиров, бензина без присутствия бензола.

Рис. 2 Примеры использования склеенных PVC-труб

  • Сельское хозяйство. Из склеенных ПВХ-труб монтируют обвязку теплиц – системы капельного полива, трубопроводные узлы подачи растворов с удобрениями. В животноводстве из поливинилхлорида собирают инженерные конструкции по доставке корма и питьевой воды, навозоудаления.
  • Системы холодного и горячего водоснабжения. Практически все клеевые трубы и фитинги ПВХ рассчитаны на использование в температурном режиме до +60 °С, поэтому их применяют для подачи холодной воды. В магистралях с высокотемпературной рабочей средой эксплуатируют трубопроводы из хлорированного поливинилхлорида ХПВХ, обладающие более высоким показателем термостойкости до +95 °С.
  • В системах подачи воздуха. Так как склеенный стык обеспечивает высокую степень герметичности трубопровода, ПВХ-трубы нередко используют для монтажа естественной или принудительной вентиляции.

Рис. 3 Фасонные ПВХ-детали под склейку

Критерии при выборе труб

Важно понимать, что для правильной работы системы важен точно подобранный диаметр труб. К фильтрам вода поступает порциями определенного объема, чтобы очищение происходило качественно

Для того чтобы вода поступала в нужном объеме, важно, чтобы диаметр труб соответствовал техническим возможностям оборудования. Если выбрать слишком большие по диаметру трубы, есть угроза образования воздушной пробки. Трубы слишком маленького диаметра уязвимы перед гидроударами при запуске системы.

Для труб каждого диаметра важно подобрать все необходимые фитинги соответствующего размера, чтобы собрать водопроводную систему нужной конфигурации. Источник

Источник

Инструкции по клеевому соединению труб

Перед выполнением клеевого соединения убедитесь в пригодности и надлежащем состоянии используемых приспособлений и соединяемых частей. Проверьте однородность, текучесть и срок годности клеящего вещества.

  1. Отрежьте трубу перпендикулярно оси. Чтобы получить качественное сечение, рекомендуется использовать специальные труборезы с роликами, предназначенные для резки труб из термопластов.

  2. Снимите фаску под углом 15°. Данная операция должна быть выполнена в обязательном порядке, так как в результате ненадлежащей обработки торцов может произойти соскабливание клея с поверхности фитинга, а также нарушение соединения. При осуществлении данной операции следует использовать соответствующие фасочные резцы.

  3. Измерьте глубину фитинга и нанесите на край трубы соответствующую отметку.
    Внешний диаметр
    de (мм)
    Глубина клеевого соединения
    L (мм)
    Шириа фаски
    Sm (мм)
    16 14 1,5
    20 16 1,5
    25 18,5 3
    32 22 3
    40 26 3
    50 31 3
    63 37,5 5
    75 43,5 5
    90 51 5
    110 61 5
    160 86 5
    225 118,5 5&pide;6

     Таблица 1: Глубина вставки, клеевого соединения и ширина фаски

  4. Используя чистую бумажную салфетку или кусок ткани, пропитанной очищающим средствомPrimer, удалите остатки грязи и/или смазки с наружной поверхности трубы по всей длине клеевого соединения, а также с внутренней поверхности фитинга.Просушите поверхности в течение нескольких минут, а затем нанесите клей. Следует помнить, что очистители, кроме промывки и очистки, также размягчают и подготавливают соединяемые поверхности к нанесению клеящего вещества, что позволяет получить оптимальное соединение.
  5. Нанесите клеящее вещество ровным слоем на продольные поверхности обоих соединяемых компонентов (наружную поверхность трубы и внутреннюю поверхность фитинга) с помощью аппликатора или грубой кисти соответствующих размеров (таблица 2).
    Наружный диаметр трубыde (мм) Тип и размеры кисти или аппликатора
    16-25 Круглой формы (8-10 мм)
    32-63 Круглой формы (20-25 мм)
    75-160 Прямоугольной/круглой формы (45-50 мм)
    > 160 Прямоугольной/цилиндрической формы (45-50 мм)

    Таблица 2:      Характеристики и размеры кистей и аппликаторов

    Рекомендуется использовать аппликатор/кисть, размеры которого/которой составляют не менее половины диаметра трубы.

    Клей должен быть нанесен на всю длину склеиваемых поверхностей трубы и фитинга:

    – на всю глубину фитинга;

    – на всю длину склеивания трубы, заранее отмеченную на наружной поверхности.

  6. Быстро вставьте трубу в фитинг на всю глубину соединения, не вращая ее. Только после этого можно слегка повернуть оба края (не более ¼ оборота трубы и фитинга). При повороте компонентов нанесенный клей распределяется еще более равномерно.
  7. Вставка трубы в фитинг должна осуществляться быстро (рекомендуется выполнить все необходимые действия в течение 20-25 секунд).

    С учетом наружного диаметра труб и различных производственных трудностей, вставка трубы в фитинг должна выполняться:

    – вручную одним человеком, если наружный диаметр составляет не более 90 мм;

    – вручную двумя людьми, если наружный диаметр составляет от 90 до 160 мм;

    – с помощью соответствующего соединителя для труб, если наружный диаметр составляет более 160 мм.

  8. Сразу после вставки трубы в фитинг (до самого конца) прижмите оба компонента на несколько секунд, а затем немедленно удалите остатки клея с наружной поверхности, используя кусок крепированной бумаги или чистой ткани, а также с внутренних поверхностей, если это возможно.
  9. Просушка клея

Оставьте соединенные компоненты на некоторое время, чтобы клей высох естественным образом; при этом обеспечьте отсутствие слишком сильного воздействия на данные элементы. Время высыхания зависит от давления, которому подвергается соединение. В частности, в зависимости от температуры окружающей среды минимальные значения времени составляют:

  • перед воздействием на соединение:
    – от 5 до 10 минут при температуре окружающей среды 10°С и выше
    – от 15 до 20 минут при температуре окружающей среды менее 10°С

  • в отношении ремонтных соединений, которые не подвергаются гидравлическому испытанию, в отношении всех размеров и значений давления:
                  – 1 час при любом давлении

в отношении соединений, которые подвергаются гидравлическому испытанию для труб и фитингов любого диаметра до PN 16:

                   – не менее 24 часов.

Указанное время, необходимое для надлежащего высыхания клея, рассчитано для температуры окружающей среды, составляющей около 25°С, а также определеных климатических условий (влажности, температуры и т.д.).

Для получения более подробной информации рекомендуем связываться с нашим отделом технического обслуживания и/или компаниями-производителями соответствующего клеящего вещества.
