Разбивка осей под фундамент, начинаем строительство

Как сделать?

Разметка производится под разные типы фундаментов. Необходимо привязывать разметку к типу, поскольку она в каждом конкретном случае может иметь свои особенности. Необходимо учитывать их все. Однако вначале необходимо рассмотреть общие специфические черты.

Два метода построения прямоугольного фундамента

По сути, построить прямой угол сможет каждый, кто изучал в школе геометрию. Для этого не понадобятся какие-то специальные знания. Так, в одном из случаев можно применять теорему Пифагора:

С=√ (А²+B²)

Не углубляясь в дебри геометрии, стоит рассмотреть использование теоремы Пифагора на примере. Если имеются уже построенные две стороны. Одна располагается вдоль забора. Ее менять не планируется. Вторая построена рядом, но нет уверенности в том, что она расположена под прямым углом и хочется проверить это. Тогда от угла по каждой из сторон нужно отмерить по отрезку. Например, многие берут за отрезок всю длину.

Для примера возьмем стороны 9 и 12 м. Тогда √ (9²+12²) =√ (81+144) =15 м. Это значит, что диагональ между ними должна быть равна 15 м.

Второй способ получил название «паутина»

Здесь важно подготовить бечевку, которая не имеет свойства тянуться

Обязательно нужно обратить внимание на этот факт, иначе ничего не получится. Сначала необходимо отрезать бечевку ровно под габариты будущего фундамента

Возьмем те же 9 и 12 м. Необходимо отрезать по куску для того, чтобы в дальнейшем вымерить диагонали. Понадобится по два отрезка 9, 12 и 15 м, а также небольшое количество для закрепления.

Теперь бечевку нужно скрепить на углах, а также прикрепить диагонали. После этого можно приступать к натягиванию. Сначала следует натянуть одну сторону, желательно длинную или расположенную вдоль забора. После этого нужно натянуть одну из коротких сторон.

Под столбчатый фундамент

Следует сделать обноску в два яруса. В данном случае нижний ярус должен располагаться на том же уровне, что и столбы. После этого можно натягивать бечевку. Следует проверить, чтобы бечевки пересекались под прямым углом. Там, где находятся места пересечения бечевки, с помощью отвеса нужно отметить места под сваи и закрепить клинья. Бечевки стоит убрать, чтобы не мешали.

Теперь необходимо пробурить под столбы углубления и установить столбы. Повторно натянуть бечевки. Теперь нужно вывести все столбы из земли одинаково, чтобы они касались бечевки.

Под ленточный фундамент

В данном случае понадобится сделать двойную разметку, поскольку ленточный фундамент представляет собой полосу. Сначала необходимо расположить обноску, после этого нужно натянуть бечевку под прямыми углами. Сначала делается внешний контур. Следует помнить, что высота расположения бечевки должна быть равна верхнему уровню фундамента. После этого необходимо сделать внутренний контур. Для этого на обноске от имеющейся бечевки откладывается отрезок, равный по ширине ленте, после чего делается внутренний контур.

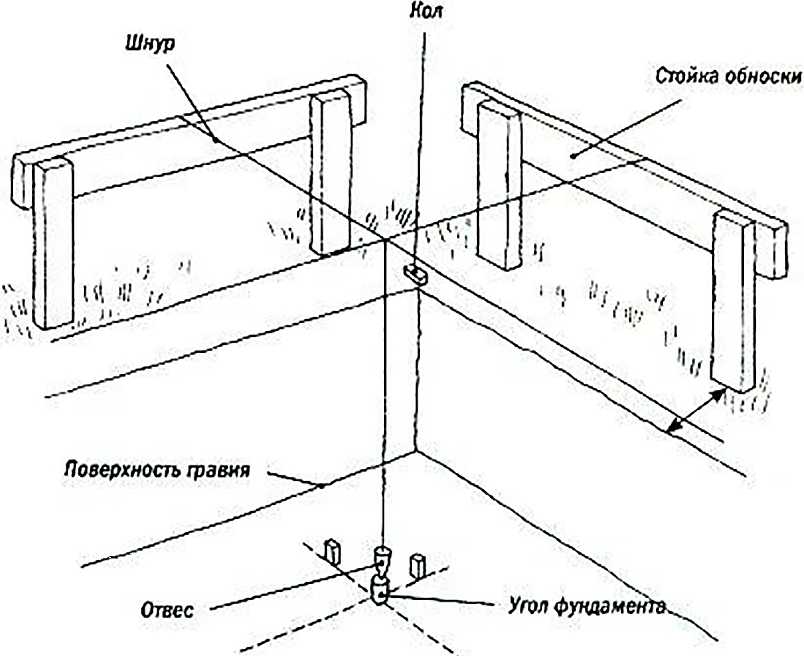

В дальнейшем при помощи отвеса определяются угловые места. На местах углов на земле закрепляются колышки. Между ними натягивается бечевка, обозначающая границы траншеи под ленточный фундамент. После этого роют траншею. При формировании обрешетки заново натягивать верхние бечевки необязательно, если высота фундамента будет определяться обрешеткой.

Под плитный фундамент

В данном случае сделать разметку гораздо проще, чем для столбчатого или ленточного фундамента. Все, что нужно – это построить прямоугольник при помощи бечевки

Особое внимание нужно уделить тому, чтобы вывести прямые углы. В принципе, на этом все заканчивается

В дальнейшем точно так же, как и в предыдущих случаях, с помощью отвесов нужно найти угловые места на земле и отметить их колышками.

Сложная разметка

Когда необходимо сделать разметку необыкновенного прямоугольного фундамента, а конструкции с множеством выступающих углов, придется попотеть. Однако это все равно возможно.

Пошаговая инструкция является следующей:

  • для начала намечается общий контур будущей конструкции. На плане должны быть отмечены расстояния от крайних выступающих точек друг до друга. На основе этих данных строится большой прямоугольник, в который будет вписан дом;
  • после этого необходимо подкорректировать все углы, заново измерить диагонали и длины сторон;
  • далее, переходят к самому сложному – разметке изломов стен. Стоит иметь в виду, что практически в ста процентах случаев каждый из этих изломов – это еще один прямоугольник, поэтому все, что нужно сделать – это построить несколько прямоугольников внутри. В дальнейшем необходимо выставить и перепроверить углы;
  • при помощи отвесов необходимо вычислить пересечения, которые есть и на плане и формируют общий контур дома.

Как соорудить обноску?

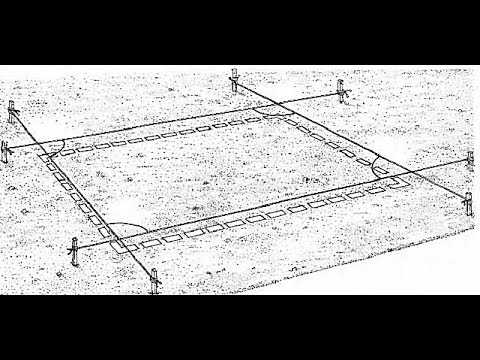

Общий чертеж разметки фундамента дома

Нельзя начинать земляные работы сразу после установки осей, так как с первыми ковшами почвы все колышки будут извлечены. Чтобы не произошла такая ситуация, дальше нужно делать обноску. Обноска фундамента – это два забитых в землю деревянных столба и прибитая между ними горизонтальная доска длиной 80-100 сантиметров, на высоте 90-120 сантиметров. Таким образом, обозначают контрольные точки осей.

Устанавливают обноску на расстоянии около 1,5 метра от будущих стен. На доску между этими столбами переносят размер котлована, толщину и положение стен и прочее. В верхнюю грань доски (ее нужно выровнять по уровню) забиваются гвозди в соответственных местах, чтобы показать положение осей здания.

Схема установки сплошной обноски

Переносить оси фундамента на обноску можно с помощью геодезического устройства, которое называется теодолит. Так определение углов дома будет максимально правильным. Если такого приспособления нет, то есть вариант сделать это вручную, используя египетский треугольник с размерами 3,4 и 5 единиц длины.

Затем между гвоздями натягивается шнур – уровень. Дальше по диагонали проверяется расстояние между ними. В итоге должен получиться нулевой уровень дома. Перенос отметок обноски и ее горизонтальность осуществляется с помощью обыкновенного водяного уровня. После того, как произошла разбивка основных стен, можно приступать к разбивке остальных.

Безопасным расстоянием для обноски, чтобы рыть котлован, является 1,5 метра. Если планируемый котлован должен быть глубоким, то обноску фундамента лучше всего сделать сплошной. Принцип такой, что доски и столбцы размещаются по всему периметру фундамента.

Стоит помнить, что все разметочные шнуры используются только для разметки. При выполнении других работ шнуры нужно убирать, так как они будут мешать. Есть возможность случайно их задеть, после чего они могут отклониться и придется все перемерять заново.

Также не стоит затягивать время разбивки осей вашего фундамента (больше месяца). При разных типажах почвы грунт просто может съехать и сдвинуть имеющуюся разбивку.

Принцип разбивки фундамента своими руками не сложный. К этому нужно серьезно отнестись, все замеры делать правильно, использовать качественное оборудование.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.   www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Если фундамент произвольной конфигурации

Пример фундамента произвольной конфигурации

Очень часто фундаменты имеют неправильную форму. Современные постройки могут иметь Г- или Т-образную форму, разные выступы. Отдельные стены здания бывают округленными.

Но даже при очень сложном фундаменте начинают с разметки прямоугольника, а уже к нему добавляют другие фигуры.

Для крыльца или дымохода камина выполняют прямоугольное основание. Их можно просто пристроить к основному фундаменту без установки дополнительных шнуров. Но в некоторых случаях устанавливают дополнительные обноски.

Разметку окружностей, дуг и многоугольных элементов выполняют относительно их центра. Для круглой основы вбивают колышек в нужную точку фундамента, и с помощью шнура вместо циркуля наносят линии основания.

При разметке многоугольного элемента размечают квадрат, а потом формируют многоугольник. Возле каждого угла ставят обноски, и шнуром намечают периметры.

Добавление к разметке прямоугольных элементов

Чтобы разметить вторичные прямоугольники, можно использовать те же приемы, что и при разметке основного контура. Только в качестве исходной линии выбирается одна из его сторон.

Разметка фундамента является ответственным делом. Любое даже небольшое нарушение и можно в дальнейшем получить целый ряд неприятностей. Среди них:

  • уменьшение времени службы здания;
  • трудности в процессе строительства стен — появление перекосов из-за неверного распределения нагрузки.

Да и будет просто неприятно, если вместо ровного прямоугольника, основание будет выглядеть как фигура, неизвестная науке.

Разметка фундамента с помощью Египетского треугольника

Разметка фундамента с помощью «Египетского» треугольника.

Первым вариантом, использующимся, чтобы разбить фундамент, является построение «Египетского» треугольника, имеющего соотношение сторон 5 — 4 — 3. Чем треугольник получится больше, тем точнее будет сделана . Для обыкновенного деревянного дома размером 4 х 6 м вполне подойдет треугольник, который имеет стороны длиной 3 м, 4 м, 5 м. Суть этого способа разметки в том, что линии стен здания параллельны катетам треугольника.

Далее нужно выбирать базовый угол. В этом месте необходимо забить деревянный колышек 1,1 — 1,3 м длиной и задать направление стены. Не имеет никакого значения, какая именно это будет стена. Но все же лучше, если это будет стена самая большая по длине. В выбранном направлении нужно отложить 4 единицы длины стены и установить второй колышек. Между двумя кольями натягивается первый шнурок. В результате получилась одна сторона треугольника.

Теперь необходимо отмерить отрезки веревки немного большие, чем 3 и 5 единиц полученной длины. Короткий отрезок нужно привязывать к колышку, который был установлен первым, а длинный — к следующему. Отмечаются точки, которые обозначают 3 и 5 единиц длины. Концы веревок нужно свести вместе и на пересечении отметок зафиксировать третий колышек. Получится треугольник, в котором должно быть 2-е перпендикулярных стороны, а также угол в основании в 90 °. От него в дальнейшем нужно будет размечать стены будущего строения.

Параллельно катетам треугольника нужно отложить 4 и 6 м. Эти места тоже нужно отметить кольями. Теперь у вас есть 3 угла постройки. Четвертый угол можно получить, отложив еще раз 6 и 4 м и найдя место, где пересекаются отметки. Теперь все колышки забиваются в землю так, чтобы на поверхности оставалось около 30-40 см. Леску (бечевку) нужно натянуть по всему периметру. Правильно выполненная внешняя обноска под фундамент готова.

Чтобы получить контур внутренней обноски, необходимо контур внешней обноски сместить внутрь прямоугольника на 30, 40 или 50 см в ширину. Сравниваете диагонали, удаляете все лишние колья. Вдоль всех оставшихся кольев необходимо уложить доску, надрезать дерн и разметить контуры траншей.

Разбивка осей под фундамент, начинаем строительство

Разбивка осей фундамента – очень важный технологический процесс.

От того, насколько правильно это будет сделано, зависит не только то, будет ли дом или хозпостройка на вашем участке построены хорошо, но и то, насколько правильно они будут расположены на участке.

Это может быть критично, например, в случае, когда строение расположено близко к соседнему участку или проезжей части дороги. Потому стоит отнестись к разбивке осей максимально серьёзно.

Материалы и инструменты

Для любого строительства нужны инструменты и стройматериалы. Для разбивки осей фундамента тоже. Давайте разберёмся, какой инструмент нам понадобятся.

Из инструментов нам потребуются: прочная заметная издали синтетическая нить (лучше брать не крученую, а плетёную – продаётся в специальных строительных магазинах) толщиной не менее 1 мм, несмываемый водой маркер.

Понадобятся плотницкий инструмент шуруповёрт, водяной уровень, рулетка с возможностью измерения длины не менее самой длинной стены будущего дома плюс 2-3 метра. Если длина очень большая, возьмите ещё одну, пятиметровую. Понадобится измерительная лента – для определения положения дома на участке большого размера.

Из специальных инструментов лучше иметь теодолит, нивелир и рейку – но их у частного застройщика может и не быть, и без них можно будет и обойтись.

Разбивка осей фундамента с помощью теодолита

Если вы берёте лазерный инструмент для разметки своими руками, например, лазерный теодолит или лазерную рулетку, убедитесь, что они пригодны для работы на открытом воздухе. Иначе вы просто не увидите на ярком солнце чёрточку от лазера. Также понадобятся уровень и отвес.

Из материалов берите небольшие гвозди на 50-70, саморезы на 70, обрезную доску 25х100 в количестве, достаточном для того, чтобы два раза обойти периметр зачищенной площадки строительства, бруски 50х50 для колышков. Можете сразу изготовить колышки.

Они должны быть такой длины, чтобы выступать из земли на высоту, превышающую высоту цоколя плюс 10-15 см, для удобства дальнейшего строительства. В землю их лучше заглубить на полметра – чтобы в процессе строительства они не сместились и не вывалились.

О количестве колышков будет сказано далее.

С чего начать

Начинать следует со снятия растительного слоя с места строительства.

Это очень важно – так вы не только сохраняете плодородный поверхностный слой земли, который можно использовать на огороде или в саду, но и страхуетесь от прорастания семян травы или корней через строительные конструкции. Место строительства в данном случае определяется примерно, берётся на один метр больше во все стороны от стен будущего дома. Вторая операция – планировка местности

Вторая операция – планировка местности

Это важно, если местность на участке застройки имеет большой уклон. Делать удобнее всего бульдозером или трактором, а проверять правильность выполнения работ – по нивелиру с рейкой. Если разница в уровне двух самых крайних точек при замере будет пять сантиметров – этого вполне достаточно

Если разница в уровне двух самых крайних точек при замере будет пять сантиметров – этого вполне достаточно.

Полезные советы

  1. Перенести своими руками разметку осей от шнуров на обноске на землю или в любую точку вниз можно при помощи отвеса.
  2. Сделайте несколько видов отметок на обноске – разметку осей, например, можно отмечать просто прямой чертой, разметку краёв траншеи – треугольником, край цоколя – крестом, а края опалубки – крестом в круге. Так вам будет удобнее сориентироваться. Также можно использовать маркеры разных цветов.
  3. Обноска делается чуть выше цоколя по простой причине – чтобы можно было проложить первый ряд кирпича в стене или установить первый брус каркасного дома как можно точнее от первичной разметки, натянув шнур по отметкам от осей. После того, как выполнен первый ряд стен – обноску можно снять.
  4. Не используйте в качестве строительной нити леску – она очень сильно тянется и провисает, на ней нельзя сделать метки. Нить должна иметь как можно меньшее растяжение, быть достаточно заметной, чтобы случайно её не задеть, и такого цвета, чтобы на ней можно было делать отметки маркером.
  5. В обноске необходимо предусмотреть проход такой ширины, чтобы туда мог свободно пройти человек, везущий тачку. Если используете на строительстве технику – то в проход должен свободно проезжать трактор или мини-погрузчик.

Обноска, что это такое, как устанавливается

Этим термином обозначают конструкцию, которая позволяет при необходимости восстановить на строительной площадке осевые линии здания. Закреплённые на земле точки невозможно использовать в процессе работы, так как грунт перемещается, происходит движение техники и людей и сохранность такой выноски обеспечить нереально. Оси не должны мешать работе, но требуется возможность в любой момент получить их положение.

Переноска осей на обноску.

Для этого осевые линии переносятся на прочную строганую доску, закреплённую горизонтально на высоте около полутора метров на двух опорах, надёжно установленных в грунт. При необходимости, по этим точкам натягивается строительный шнур, обозначающий положение оси. Чем основательнее выполнена обноска, тем меньше риска, что она сместится, приведя к ошибкам в положении осей со всеми вытекающими из этого проблемами.

Желательно, чтобы верхний срез поперечин находился в одном уровне, что упростит в дальнейшем вынос угловых точек. На одну линию делается две конструкции, состоящие из пары опор с перекладиной. Для закрепления четырёх осей, что является минимальным количеством для здания, понадобится поставить восемь таких сооружений.

Учитывая, что между зданием и обноской требуется свободное пространство для движения техники, устройства откосов котлована и тому подобного, она ставится на удалении от трёх до пяти метров от здания.

Виды обноски.

При работе с тахеометром, вынос линий на горизонтальные перемычки не составляет труда. Действуя на основе разбитых рулеткой угловых точек, между соответствующей парой обносок натягивается шнур. Его положение контролируется отвесом, нацеленного грузилом непосредственно на забитый стержень, смещая нить на требуемое расстояние, добиваются полного соответствия с линией стержней.

Такой способ дешев, и если есть много свободного времени, можно его использовать, но лучше потратить некоторую сумму и пригласить геодезиста, имеющего необходимое оборудование. Несмотря на затраты, это гарантирует уверенность в правильности расположения осей здания и избавит от длительной работы, которая не обеспечит нужной точности.

Правильная разметка фундамента своими руками

Еще до момента проведения земляных работ: рытья котлована или траншей под будущий фундамент – необходимо наметить основные параметры основания, его углы, стороны и т.д. Основные требования, которые необходимо соблюдать при этом:

  • выдерживать геометрию фундамента, установленную проектом;
  • правильно выставлять углы будущего основания;
  • сверять длины сторон фундамента

Набор инструментов и приспособлений для разметки фундамента

Для разметки фундамента нам потребуется не такое уж и большое количество инструментов и материалов. Во-первых, запаситесь веревкой, шнуром или леской, которая послужит в качестве основного разграничивающего элемента. Лучше, если это все-таки будет веревка или шнур – они более заметны на фоне грунта, что упростит проведение работы. Конечно, не обойтись без рулетки, основного и единственного в нашем случае мерного инструмента. Колышки потребуются для обозначения углов будущего фундамента, а так называемые доски обноски или «скамейки» (сбитые доской два колышка-бруска) позволят оптимизировать работу и ускорить процесс разметки. По доскам обноскам очень удобно перемещать шнур, корректируя разметку.

Этапы разметки участка

Ниже мы в нескольких словах опишем одну из методик проведения разметки под фундамент. Вы можете вносить свои коррективы или использовать более удобную для вас технологию, например, эту.

  1. определяемся с положением одного из углов фундамента, назовем его базисным. В это место вбиваем колышек, от которого уже будем плясать дальше;
  2. рядом с базисным колышком на расстоянии примерно 1,5 м вбиваем доски обноски – с одной стороны, такие же доски обноски на расстоянии (3+Х) м – с противоположной. Х в нашем случае равен длине стороны будущего фундамента, м. Натягиваем между нашими «скамейками» шнур таким образом, чтобы он проходил через базовый колышек, отмечаем от последнего Х м и вбиваем в этом месте второй кол – два угла фундамента уже размечено. Можно упростить: сразу вбить 2 колышка на нужном расстоянии друг от друга, а уже потом выставить обноски;
  3. далее необходимо восставить перпендикуляры из наших колышков. Для этого берем рулетку, отмеряем от колышка, например по 0,5 м в каждую сторону вдоль натянутого шнура, отмечаем точки. Выставляем длину рулетки на 1,6 м и из последних точек рисуем дуги окружностей. Место их первого пересечения и будет являться точкой крепления шнура к доске обноски (по сути, отмеряем половину основания равнобедренного треугольника – по 0,5 м, затем восстанавливаем равные его стороны Y и отмечаем вершину треугольника, высота которого будет перпендикулярна основанию);
  4. от последней доски обноски отмеряем расстояние (Z+3) м и устанавливаем очередную «скамейку», которую соединяем с предыдущей шнуром, идущим прямо по высоте равнобедренного треугольника;
  5. отмеряем от колышка расстояние Z и вбиваем очередной колышек, который будет обозначать третий угол фундамента;
  6. со всеми остальными углами фундамента разметка проводится аналогично;
  7. если необходимо разметить ленточный фундамент, то натягиваются дополнительные шнуры на досках обноски на расстоянии, которое равно ширине ленты. Если вы решили устанавливать несъемную опалубку, то корректируйте ширину ленты на толщину материала опалубки;
  8. на заключительных этапах сверяют длины диагоналей прямоугольников – они должны быть равны

В заключение

Разметка фундамента дома является одним из самых простых видов работы. Имея в своем распоряжении хотя бы одного помощника, вы без особого труда справитесь с поставленной задачей в течение часа. Помните, что корректировать полученный результат разметки придется еще раз – после проведения всех земляных работ, когда будете устанавливать опалубку для фундамента, т.к. на этом этапе с большой вероятностью разметка нарушится. В случае если геометрическая форма фундамента сложная, разметка проводится за счет разбивки на более простые участки с последующим их сведением. Например, фундамент вашего дома имеет не 4 стороны, а 8. Тогда на первом этапе размечаем большой прямоугольник (или квадрат), и уже из него вычленяем, словно отрезая от пирога, нужные нам параметры основания. Естественно, для этого потребуется большое количество досок обносок.

Разметка осей и углов – вынесение реперов за пределы периметра фундамента

Исходным пунктом всей разметки должна быть точка на местности, которая точно «привязана» к плану участка. Чаще всего это угловая точка, обычно связанная, с так называемой, «красной линией» – границей вашего участка и общественной территории, на которой ни вам, никому другому застройка не разрешена. Пересечение границы вашего и соседнего участка с «красной линией» и даст такую точку. Ограждение вашего участка должно быть расположено внутрь от красной линии.

Обычно дом располагается от этого ограждения и от соседского забора на расстояниях:

  • по санитарно-бытовым нормам, определенным СНиП 30-02-97, п. 6.7: не менее 3 м;
  • по противопожарным нормам СП 42.13330.2011п.7.1: не менее 6 м от окон до стен соседского дома или гаража, бани, сарая и пр., не менее 3 м – от жилого дома до границы соседнего участка.

Поэтому нужно отступить на указанное расстояние или дальше и можно начинать разметку фундамента своими руками.

А. Устанавливается на местности «красная линия». Если хозяин собирается строить дом точно на нормированном расстоянии от «красной линии», то лучше для разметки будущих углов дома пригласить профессионала-землемера. Но чаще всего отступают на 1 – 1,5 м от этих ограничений.

Точная ориентация по сторонам света. Она возможна на большом расстоянии от «красной линии». Но обычно ориентируются на осевую линию улицы или дороги.

Если сделать разметку углов фундамента колышками, забивая их точно в точках будущих углов дома, то при копании траншеи разметочные колышки обязательно попадут в траншею.

Поэтому разметка участка под фундамент начинается с того, что за пределами траншеи или котлована, а точнее – за пределами зоны работы экскаватора, устанавливаются деревянные рамки-опоры. Они называются обносными досками или брусьями, а попросту – обносками. Некоторые «эксперты» называют их «скамеечками». На них натягиваются шнуры или проволока. Места пересечений шнуров дадут нужные точки разметки, но не на грунте, а «висящие» в воздухе. Эти «точки» позднее переносят на грунт или на опалубку.

На верхнем бруске обноски забиваются три или пять гвоздиков-меток:

  • в центре – осевая метка, для оси стены фундамента;
  • справа и слева от осевой – метки ширина стены фундамента;
  • еще дальше – ширина подушки под фундамент.

Шаг 1. Разметка начальной стороны.

Начинаем со стороны, которая ближе к «красной линии».

На 1 – 1,5 м наружу от любого угла забиваем две обноски. Натягиваем осевой шнур. С помощью водяного уровня устанавливаем верхнюю часть брусков обносок на высоте «0». Отступив на 1 – 1,5 м забиваем в землю первый колышек – делаем начальную точку. От нее отвесом «поднимаем» точку на шнур. Отмеряем на шнуре длину стены по осям и делаем на нем метку. Опускаем точку на грунт и забиваем второй колышек. Между колышками – ось первой стены.

Шаг 2. Разметка стороны, перпендикулярной к начальной.

Используя теорему Пифагора и, зная длины сторон фундамента, рассчитываем длину его диагонали (по осям). На обноске перпендикулярной стороны, на осевом гвозде крепим конец шнура и натягиваем его на противоположную обноску. От пересечения с осевым шнуром отмеряем длину по осям второй стороны и делаем на шнуре оси второй стороны отметку. На свободном куске шнура завязываем узлы на длине диагонали по осям. Один узел закрепляем на метке оси третьей стороны и натягиваем второй узел в сторону противоположной обноски второй стороны. Совместив второй узел с меткой на шнуре второй стороны и, натянув шнуры, получим первый прямой угол.

Иной способ построения прямого угла – способ «египетского треугольника». На шнуре первой оси от его пересечения со второй осью отмеряем 4 метра или расстояние, кратное этой величине. На шнуре второй оси отмеряем 3 м или в той же мере кратное расстояние. Делаем на шнурах отметки и замеряем рулеткой между ними расстояние. Оно должно быть 5 м. Передвигая второй шнур относительно точки пересечения с первым, добиваемся точного значения – 5 м. Угол в этом случае будет прямой.

Шаг 3. Проделываем эти операции еще два раза и получаем еще два прямых угла.

Последние действия должны проходить в зоне одной точки – виртуальном угле фундамента, противоположном первому углу. Если все измерения делались аккуратно, а расчеты безошибочно, то два последних узла должны совпасть.

Шаг 4. Проверка прямоугольности разметки.

Из школьной геометрии известно, что обе диагонали квадрата или прямоугольника равны. Поэтому проверку делают, измерив длину обеих диагоналей и сравнив их.

Разница в несколько сантиметров допустима. Разметка осей фундамента закончена.
