Столбчато-ленточный фундамент

В чем преимущества такой фундаментной основы

Имея определенные навыки и знания в строительной сфере, возвести такой тип фундаментного основания самостоятельно можно в течение нескольких дней.

Финансовые расходы на строительство упрощенного фундамента из десятка столбов не превысят трех тысяч рублей. Но здесь есть одно условие – блоки под столбчатый фундамент приобретаются в готовом виде по пятьдесят рублей за камень, и практически все работы выполняются собственными силами.

Для небольшой деревянной постройки способа обустройства фундамента лучше не придумаешь. Самый сложный момент в такой работе – соблюсти геометрию и горизонтальные уровни опор.

Монолитный фундамент (железобетонная плита)

Монолитный фундамент (железобетонная плита)

Это самый надежный наиболее легкий для изготовления тип фундамента для бани. Для него необходимы качественные материалы, так как к монолитной плите предъявляется больше требований, чем к остальным конструкциям. Процесс работы не сложный, многих застройщиков радует, что нет необходимости в применении строительной техники.

Этап Описание

Рытье котлована

Обычно для монолитной плиты роется котлован с припуском на создание специальной подушки из гравия или песка. Необходимо точно выровнять поверхность. Создание уклонов запрещено. Если пренебречь этим правилом, фундамент гарантированно подвергнется растрескиванию и деформации.

Монтаж опалубки

Для создания опалубки необходимо подбирать доски не менее 25 мм толщиной. Они устанавливаются с помощью опор. Следует перед закладкой арматуры проверить жесткость креплений, чтобы после заливки бетона не произошло деформации или деструкции опалубки.

Гидроизоляция и утепление

Создается дренаж для последующего водоснабжения и водоотведения. На песчаную подушку накладываются слои гидроизоляции при необходимости утеплителя. При использовании последнего следует позаботиться о том, чтобы он с двух сторон был покрыт материалом, не пропускающим влагу.

Армирование

Схема армирования

Арматурная сетка вяжется с использование железобетонных прутьев различного сечения. Первоначально необходимо предусмотреть основание, на которое можно поставить арматурный каркас. Следует помнить, что опускать арматуру в котлован непосредственно на изоляционные слои нельзя. При заливке бетона в этом случае смесь не покроет нижние грани железобетонной сетки, что значительно снизит прочность всей конструкции и может привести к растрескиванию фундамента. На поверхности котлована устанавливаются специальные стульчики для арматуры. Желательно использовать именно эти элементы. Альтернативой могут выступать объемные кирпичи, другие жесткие конструкции, однако крепить на них арматурный каркас очень сложно. Выбираются самые широкие арматурные стержни. Они необходимы для установки вертикального ряда. Чтобы было удобно работать с конструкцией, можно все прутья сразу устанавливать на стульчики для арматуры. Горизонтальные элементы каркаса выкладываются в 1-3 слоя, в зависимости от углубленности фундамента. Расстояние между слоями можно делать от 10 см, так как более плотное крепление редко оправдано. Во всех местах пересечения арматурные прутья скрепляются с помощью сварки или стальной проволокой.

Заливка бетонной смеси

Можно самостоятельно создавать бетонную смесь, руководствуясь распространенным рецептом. Смешиваются щебень, песок и цемент в точно пропорции 5:3:1. Если данная работа кажется слишком длительной, можно приобрести готовую строительную смесь, которая продается в сухом виде. Для разведения смеси как самостоятельного, так и заводского приготовления необходимо применить воду. Точных рамок не определяется, однако следует довести бетон до консистенции, напоминающей нежирную сметану. Сразу после разведения необходимо приступить к заливке смеси. Вручную это сделать очень сложно. При необходимости работы выполняют в несколько этапов, то есть послойно. Этот прием отрицательно влияет на прочностные характеристики фундамента, однако допускается в строительных нормах. Желательно применять спецтехнику. Прибор можно взять в аренду или позаимствовать у друзей. В этом случае устройство будет брать готовую смесь из миксера и подавать на объект с помощью лотка. Во время заливки бетонной смеси нужно параллельно работать глубинным вибратором. С его помощью конструкция становится прочной и ровной, так как вовремя осуществляется вывод лишнего воздуха. Обойтись без этой меры нельзя.

Смачивание фундамента

После заливки фундамента необходимо выждать 24 часа и увлажнить его. Для этого нужен разбрызгиватель. Запрещено заливать конструкцию сильной струей воды. Если работы осуществляются при низкой температуре, фундамент обязательно покрывается гидроизоляционной полиэтиленовой пленкой. Плитный фундамент сохнет долго. Желательно воздержаться от дальнейших строительных работ на 3-5 недель.

Залить фундамент под баню своими руками может каждый желающий. Для этого необходимо выбрать подходящий тип конструкции, правильно осуществить все этапы работы и использовать только высококачественные материалы. Если заливка фундамента осуществляется внимательно, соблюдаются все строительные нормы, основание бани будет прочным и долговечным.

Почему не обойтись без гидрозащиты?

Для основания дома любая влага становится источником проблем, ведь ее устранение процесс трудоемкий, требующий дополнительно немалых расходов. Поэтому разумнее позаботится о защите фундамента на этапе строительных работ.

Пренебрегать гидроизоляцией фундамента нельзя, потому что:

  1. При закладке здания происходит утечка бетонного раствора в почву, что значительно ослабляет конструкцию в дальнейшем.
  2. Основание дома находится в постоянном контакте с влажной средой, это и:
    • грунтовые воды;
    • талая влага;
    • атмосферные осадки (снег, дождь);
    • подтопление в результате сезонного разлива рек.
  3. Незащищенный бетон по капиллярам впитывает влагу, которая кристаллизуется и распирает фундамент, образуя трещины.
  4. Мало приятного, когда в цокольном этаже стоит вода, и полноценно использовать подвальное помещение нельзя.
  5. Влажный цокольный этаж дома становится источником распространения плесени вверх по стенам.
  6. Здание возводится не на одно десятилетие.

Как установить ростверк

Для того, чтобы равномерно распределить нагрузку по всем опорным элементам и по грунту, нужен ростверк. Ростверк – это горизонтальная обвязка монтируемых опор.

Ростверк поверх столбчатого фундаментаИсточник stroy-dom.by

Его начинают устанавливать после высыхания фундамента. Замеряется его высота, и если её недостаточно, то необходимо выравнивание. Выравнивают высоту с помощью цементно-песчаной смеси.

После её высыхания сооружают сборный или единый пояс:

Если делается сборный пояс, то элементы конструкции должны быть хорошо соединены обрезками арматуры. Обрезки соединяются монтажными петлями при помощи сварки или проволочными скрутками.

Потом устанавливают опалубку, каркас из арматуры и заливают все бетоном. После застывания бетона проводят гидроизоляцию, а пазухи ям засыпают грунтом.

Важно, чтобы от земли до ростверка было не меньше 10 см. Это скомпенсирует пучение грунта

Видео об установке ростверка:

Коротко о главном

Строительство фундамента – важная задача, ведь неправильный монтаж приведёт к проседанию постройки, перекосу стен и прочим неприятностям. В целом, порядок работ такой: сначала выбирают материал, затем составляют схему и переносят её на участок. Снимают верхний слой почвы, устанавливают подушку из песка и щебня, опалубку и армирование. Затем монтируют столбы, которые могут быть из бетона или кирпича, асбестовых труб или металлических свай.

В зависимости от материала технология того, как залить столбчатый фундамент своими руками, имеет свои особенности. Зачастую над фундаментом устанавливают ростверк. Конструкцию обязательно гидроизолируют рубероидом или битумной мастикой. После застывания бетона и ростверка можно начинать строительство основной конструкции.

Плюсы и минусы столбчатого фундамента

Выделяют такие положительные моменты, характеризующие выбранный для строительства своими руками опорно-столбчатый фундамент:

  1. Возможность выбора недорогого и качественного материала;
  2. Меньшие затраты на возведённый фундамент из ФБС, по сравнению с ленточным;
  3. Использование бетонных блоков 20х20х40 является оптимальным вариантом для каркасного дома;
  4. Технология позволяет быстро построить опорно-столбчатую основу из блоков своими руками одному человеку.

Недостатком является сложный процесс утепления цоколя. Основание из блоков 20х20х40 отличается большой потерей тепла.

https://youtube.com/watch?v=8GuCji8cFsM

Столбчатый фундамент из пластиковых труб преимущества

  • всю установку изделий ПВХ легко сделать самостоятельно, для этого не понадобится специальная техника, оборудование или специалисты. Количество вынимаемого грунта для фундамента минимальное.
  • технология выполнения довольна простая, не нужно обращаться за помощью к специалистам. Касается это всех грунтов, даже проблемных, а также на местах, где существуют сложные рельефы.
  • все необходимые действия производятся на довольно небольшой площади, когда по определенным причинам не представляется возможным делать большого масштаба земляные работы (в связи с другими сооружениями, опасности повреждения корней растений или в недавнем времени проведенных коммуникаций и т.п.).
  • данный вид основания дает возможность возвысить сооружение над землей, при вероятности подтопления во время весеннего сезона.
  • кроме того дает возможность при возникновении нужды прокладывать трассы коммуникаций под самим зданием.
  • сроки монтажа не занимают большого количества времени. А говоря о трубах, которые используют для строительства столбчатого фундамента, их резьба происходит легко с использованием бытового инструмента.
  • себестоимость недорогая (практически в два раза). А закупка стройматериалов требует небольшого объема, благодаря чему происходит значительная экономия на отделочных материалах, и на их доставке.
  • если делается установка изделий из пластика, в основном не нужно устраивать слой гидро- и теплозащиты, поскольку материал не боится коррозии, безразличен к агрессивным химическим соединениям и не страдает от температурной деформации.

Подготовка к укладке столбчатого фундамента

  1. Изначально очищают площадку от всего мусора. С поверхности убирают растительный слой на 2-5 м в стороны от места работ.
  2. Затем выполняют планировку участка, при которой убирают все кочки и бугры, а ямы засыпают грунтом. Горизонтальность площадки контролируют строительным уровнем, который укладывают на доску длиной 2-2,5 м.
  3. Ямы для столбов роют по осям на глубину 20-40 см глубже заложения фундамента и шириной на 10-15 см шире фундамента с каждой стороны. Глубина ям – 1-1,5 метра, диаметр их должен быть на 15-20 см превышающим диаметр столбов или их диагональ (для столбов с прямоугольным сечением).
  4. В яму укладывают 3-4 вертикальных арматурных стержня диаметром 10-18 мм, скрепленных между собой через 25-30 см по высоте. Арматурные стержни должны быть немного короче столба, иначе незащищенная бетоном арматура будет подвержена коррозии.
  5. Заливка опалубки бетонным раствором производится послойно, с уплотнением каждого слоя деревянной трамбовкой. При бетонировании опалубка должна быть обязательно смочена водой.
  6. На заключительном этапе к столбам крепятся горизонтальные лаги.

Итак, вы смогли подробно ознакомиться с типами фундаментов под забор. Выбор за вами! Однако, наверное, каждый человек хочет, чтобы то, что он делает для себя, было качественно, надежно и на века. Так и с забором. Чтобы он долго служил, не косился под влиянием неблагоприятных условий окружающей среды, необходимо выбирать добротное основание для вашего забора. Ведь, фундамент – это основа, начало “жизни” забора.

Фундамент из блоков фбс своими руками

Как рассчитать количество блоков? Ещё до того как отправиться в магазин за строительными блоками, придётся выполнить несложные расчёты их количества. Это можно сделать, только зная размеры строящегося дома. Для определения несущего объёма кладки можно использовать следующую формулу: V=l*a*h, где имеются следующие значения:

  • l – длина фундамента;
  • a – толщина фундамента;
  • h – высота.

После произведённых расчётов конечное значение делят на объем одного блока. Блоки фбс изготавливаются в точном соответствии с фабричными стандартами, поэтому вы легко сможете определить объем параллелепипеда. Полученное значение будет соответствовать количеству необходимого строительного материала для возведения фундамента дома.

Следует учесть, что фундамент для крупного объекта получится достаточно массивным, поэтому при его возведении потребуется привлечь мощную механизированную технику. Но можно сэкономить на этом, если выполнить расчёты блоков фбс малых размеров. Тогда вы сможете собственными силами их установить для изготовления фундамента.

Сегодня в ассортименте производителей можно найти блоки нескольких типоразмеров, а это позволяет значительно упростить как расчёты необходимого количества блоков, так и их установку. Фактически бетонные конструкции имеют высоту 58 см, однако, в расчётах используется значение, равное 60 см.

По бокам часто присутствуют грани выпуклой формы, однако, делать именно такой конфигурации фундамент необязательно. Поэтому основание может иметь и ровную форму. В целом можно ориентироваться целиком на свои финансовые возможности, с учётом которых и делать выбор подходящего типа конструкции.

Главное, о чём нужно помнить при изготовлении фундамента из блоков фбс — для обеспечения устойчивости дома основание необходимо устраивать на бетонированной или песчано-гравийной подушке.

Последующие действия, которые необходимо выполнить для кладки конструкции, достаточно простые: строительные блоки укладывают по той же схеме, что и обычные кирпичи. Разница заключается в том, что придётся работать с более крупным строительным материалом.

Инструменты и материалы для монтажа фундамента из фбс блоков

Но вне зависимости от характеристик будущего здания укладку бетонной конструкции необходимо выполнять только на подготовленное основание, а именно с этим возникает больше всего трудностей. Для выполнения этой работы потребуется следующий набор инструментов:

  1. Строительный уровень, нивелир, фиксаторы и длинная верёвка (лучше всего, чтобы она была на катушке или бухте).
  2. Лопата, иногда можно использовать и портативный экскаватор. При выборе приспособления необходимо исходить из размеров будущей конструкции и расчётной ширины.
  3. Мелкозернистый щебень и песок, которые потребуются для изготовления подушки.
  4. Инструмент для уплотнения подушки.
  5. Бетонные блоки.
  6. Деревянные доски или брусья, из которых будет изготовлена опалубка.
  7. Бетонный раствор.

Для изготовления сборного фундамента можно использовать блоки следующих типоразмеров:

  • фбс 24-6-6 (длина – 240 см, высота – 60 см);
  • 24-4-4 (длина – 240 см, высота – 40 см);
  • 12-6-6 (длина – 120 см, высота – 60 см);
  • 12-4-4 (длина – 120 см, высота – 40 см).

Выше были приведены стандартные размеры для блоков фбс, однако, в ассортименте большинства производителей можно найти стройматериалы и отличных от них размеров.

Всё зависит от конкретных задач, которые стоят перед застройщиком

При выборе блоков обязательно обращайте внимание на размеры будущей конструкции, а также соответствие приобретаемого стройматериала требованиям ГОСТа

Блоки размера 20х20х40 – рекомендации

При планировании возведения столбчатого фундамента из блоков 20х20х40 своими руками следует ответственно подойти к выбору стройматериалов

Обратите свое внимание на изделия популярной марки ФБС, так как именно у этого производства технологический процесс регламентирован требованиям стандартов

При выборе блочной продукции постарайтесь обращать внимание на такие моменты:

Максимальная несущая способность материала, опоры из которого будут подвержены нагрузкам от веса строения.
Результаты расчетов, где будут учтены особенности земли и масса возводимой постройки.
Характеристики изделий блочного типа, которые гарантируют морозоустойчивость, а также обратите отдельное внимание на теплоизоляционные характеристики.
Какие были использованы виды заполнителей при производстве блочных элементов, так как характеристики наполнителей напрямую влияют на прочность изделия, и соответственно, на срок эксплуатации.

Заглубленность столбчатого фундамента

Самый прочный столбчатый фундамент получится если отметка его заложения будет ниже глубины промерзания грунта. Для определения этой величины, для того или иного региона существуют карты и таблицы, в том числе в составе соответствующего СНиПа. Для средней полосы России это в среднем 1.5…2.0 метра.

Карта промерзание грунтов в России

Повреждения столбчатых опор во время эксплуатации

В настоящее время для частного строительства легких домов и коттеджей используют фундаменты мелкого заглубления. В этом случае вертикальные и горизонтальные конструкции фундаментов должны быть очень жестко связаны между собой и отметка его верхней точки быть выше уровня земли. В этом случае незначительные деформации постройки, установленной на таком основании, не будет влиять на аварийность строения и качество жизни, находящихся в нем людей.

Незаглубленный столбчатый фундамент из бетонных блоков

Для возведения небольших и сравнительно легких строений из древесины оптимальным вариантом является блочное столбчатое основание. Также идеально подойдет такой фундамент для каркасного дома. При этом все работы без особого труда можно сделать самому.

Монтаж основания из блоков 20х20х40 выполняется следующим образом:

  1. Строительная площадка очищается от мусора, дерна, насаждений, имеющихся построек, затем снимается верхний плодородный слой почвы. Иногда производится песчаная засыпка участка или укладывается геотекстиль, чтобы предотвратить появление растительности в дальнейшем.
  2. Производится разметка территории и определяются места под установку опор. По внутренней и наружной сторонам будущего фундамента на столбах натягиваются шнуры. Привязывая их к вставленным в грунт колышкам, следует с помощью нивелира или строительного уровня контролировать, чтобы весь контур находился в одной горизонтальной плоскости. Именно до этого уровня будет подниматься каждая опора. Столбы устанавливаются как по углам будущего строения, так и через каждые 1 – 2 метра по периметру. Следует учитывать и обязательное наличие опор под перекрытиями пола, а также в местах пересечения стен.
  3. Бурятся или выкапываются ямы под установку столбов. Глубина лунок определяется в зависимости от ряда параметров, основными из которых являются вес здания и тип почвы. Если грунт устойчив, то глубина заложения фундамента должна быть около 50 см. При этом стоит учитывать, что любая опора монтируется на песчано-гравийную подушку высотой не менее 30 см, которая проливается водой и тщательно утрамбовывается. Перед установкой столбов на песок застилается рулонная гидроизоляция, например, рубероид.
  4. Подготавливается цементный раствор густой консистенции. При использовании марки М400 на 1 часть цемента необходимо примерно 3 части песка.
  5. Производится установка опор фундамента. При возведении столбов из блоков 20х20х40 см выполняется кладка, состоящая как минимум из двух рядов. Таким образом, на одну опору требуется минимум 4 блока – не менее двух на каждый ряд. Слой раствора для перевязки уровней должен составлять около 10 мм. Чтобы предотвратить возможные перекосы, желательно по контуру предыдущего ряда подкладывать обрезки арматуры или соответствующей толщины рейки, которые в дальнейшем можно будет убрать.
  6. Когда раствор полностью затвердеет, выполняется гидроизоляция: бетонные опоры, в соответствии с технологией, огрунтовываются при помощи специального праймера, затем покрываются битумной мастикой.
  7. На заключительном этапе на верхнюю поверхность опор, которая будет непосредственно контактировать со стенами будущего строения, укладывают рулонную гидроизоляцию. Рубероид, толь или стеклоизол приклеиваются непосредственно на слой мастики.

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много  отклоненной.

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке  4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае,  мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора.   www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰.  Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка  1-3 и диагональ 2-3 не провисали и были максимально натянуты.  После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Выбираем глубину и ширину

Глубина погружения ленты определяется уровнем промерзания почвы. Это табличное значение, различающееся в зависимости от географического расположения региона. Отыскать нужные данные можно в таблицах СНиП. Ширина ленты рассчитывается исходя из ожидаемой нагрузки.

При этом, нередко возникает ситуация, когда расчетная ширина оказывается меньше толщины несущих стен. По правилам ширина фундамента должна превышать толщину стен на 100 мм, поэтому расчетное значение увеличивают.

ВАЖНО! Расчет фундамента — сложная и ответственная задача, которую настоятельно не рекомендуется выполнять без необходимой подготовки. Появление ошибок неизбежно, а последствия от них могут оказаться катастрофическими.

Выбор марки бетона обусловлен величиной нагрузок на основание и несущей способностью грунта

Наиболее распространены марки бетона М200 (для легких построек), М250-М300 (средние и тяжелые здания), М250 (массивные многоэтажные дома)

Выбор марки бетона обусловлен величиной нагрузок на основание и несущей способностью грунта. Наиболее распространены марки бетона М200 (для легких построек), М250-М300 (средние и тяжелые здания), М250 (массивные многоэтажные дома).

Применение более тяжелых марок бетона — М 400 или М500 характерно для зданий до 20 этажей или ответственных массивных сооружений с высоким уровнем нагрузок на основание.

В качестве арматуры используются металлические оребренные стержни толщиной 12-16 мм (рабочие) и гладкие вспомогательные прутки меньшей толщины, служащие для поддержки рабочих стержней до момента заливки бетона.

Виды столбчатого фундамента: какой выбрать

В зависимости от материала, выделяют несколько видов столбчатого фундамента.

Виды столбчатого фундаментаИсточник postroysia.ru

Каждый из них имеет свои особенности установки.

  1. Монолитный железобетонный фундамент. Прочный, способный выдерживать большой вес (например, двухэтажный деревянный домик). Подходит для сложного грунта.
  2. Кирпичный столбчатый фундамент. Самая прочная основа с наиболее длительным сроком службы, если подобрать полнотелый обожжённый кирпич с минимальным коэффициентом влагопоглощения.
  3. Бетонный фундамент. Его долговечность будет зависеть от качества выбранного материала.
  4. Столбчатый фундамент из бутового камня. Не устойчив на подвижной почве, поэтому его можно устанавливать на относительно ровной поверхности.
  5. Столбчатый бутобетонный фундамент надёжен и может укладываться разными способами.
  6. Деревянный фундамент. Если бревна покрыть огнебиозащитным, а затем гидроизоляционным материалом, то изготовленный из них фундамент способен прослужить длительное время под беседками, террасами, верандами.
  7. Асбестовый фундамент. Изготавливается из асбестовых труб, которые играют роль своеобразной несъёмной опалубки. Выдержит массивную деревянную постройку.
  8. Столбчатый фундамент из металлических свай. Они вкручиваются в глубоко в грунт, закрепляясь в самых плотных слоях.

Монолитный и сборный фундаментыИсточник userapi.com

Выбор фундамента зависит от грунта и сооружаемой конструкции. Материал зависит от того, из чего будет изготавливаться будущая постройка и какого она будет веса. Также от веса и от качества грунта зависит глубина.

В зависимости от заглублённости фундамента выделяют три его типа

Важно выбрать подходящий под конкретную местность и вес тип, потому что он обеспечит стойкость опоры:

  1. Незаглублённый. Устанавливается почти поверх почвы, нужно лишь снять её плодородный слой. Подходит для непучинистой почвы. Применяется при строительстве небольших бань и мелких хозяйственных построек. Незаглублённый фундамент лучше делать из бетона или кирпича.
  2. Мелкозаглублённый. Он монтируется на глубине 40-70 см. При его изготовлении чаще всего используются трубы из асбеста, пластика или металла. Подойдёт для строительства беседок, веранд или террас на слабопучинистой почве.
  3. Заглублённый. Монтируется ниже точки промерзания грунта. Обычно устанавливают на глинистую и водонасыщенную почву.

Конструкция заглублённого и незаглублённого фундаментаИсточник housechief.ru

От того, как делать столбчатый фундамент, зависит прочность строения и срок его службы: если фундамент подобрать под конструкцию неправильно, то стены могут перекоситься, появятся трещины или дом попросту просядет.

Строительство столбчатого фундамента: пошаговая инструкция

Не очень сложно сделать столбчатый фундамент своими руками. Нужно только очень аккуратно выполнять все работы и точно соблюдать технологию работ.

Пошаговая инструкция строительства столбчатого фундамента

Разметка

Сначала размечают осевые линии будущих стен. Затем делают обноску – размечают шнурами контур фундамента – внутренний и наружный

Важно точно измерить все углы, чтобы они были прямоугольными. Важно точно разметить шнуром верх оголовков опор столбчатого фундамента

Используют нивелир или гидроуровень.

Копка ям под столбы

Объем земляных работ для устройства столбчатого фундамента – самый небольшой. Круглые и квадратные ямы под опоры должны быть немного больше, чем размеры самих столбов. Глубина ямы должна быть на 200 мм больше высоты подземной части столба. Это нужно для устройства подушки под опору.

Проще вырыть круглые ямы небольшого диаметра – до 400 мм. Используют ручные буры и технику – ямобуры, мотобуры. В такие ямы можно проложить по стенкам рубероид, установить армирующий каркас и залить бетон без всякой опалубки. Круглые шурфы большого диаметра придется копать вручную и устанавливать опалубку для заливки бетона. Или трубы и заливать их бетоном.

Для квадратных или прямоугольных опор придется копать ямы на 400 мм шире и длиннее самого столба.  Это нужно для установки и раскрепления опалубки. И ее последующего демонтажа. Стенки делают наклонными – чтобы меньше осыпались.

Часто ямы под столбы роются при помощи ручных ямобуров, что позволяет не делать полноценную опалубку в землю

Устройство подушки и пятки

Подушка делается для предотвращения смещения опор при морозном пучении грунта

При мелкозаглубленном столбчатом фундаменте это особенно важно. В низ ямы насыпают крупнозернистый песок и щебень слоями по 100 мм

Каждый слой проливают водой и трамбуют. Можно смешать песок и мелкий щебень в пропорции 40/60.

Монтаж опалубки и армирование

При устройстве прямоугольных или квадратных опор устраивают опалубку. Сбивают щиты нужного размера из обрезной доски, ОСП, фанеры и надежно крепят в яме с помощью распорок.

Если скважина круглая, выстилают ее рубероидом. Для формирования оголовка используют торчащий рубероид – верх обворачивают сеткой и скрепляют. Или устраивают опалубку. Необходимо тщательно выровнять линию верха всех оголовков – допустимая разница высот может быть не больше 1,5 мм.

Собирают арматурный каркас внутри квадратных, прямоугольных или трехугольных хомутов. Устанавливают, крепят. Если ростверк будет железобетонный, то пруты арматуры должны выступать из оголовка на 500 мм для связывания ростверка и опор.

Простейшая опалубка из свернутого рубероида, скрепленного вокруг сеткой

Заливка бетона и обратная засыпка

Чтобы получить прочный столбчатый фундамент, нужно использовать бетон, соответствующий по составу ГОСТам и строительным нормам. Марки – от В15 до В25. Щебень используется фракций 40-70 мм. Раствор заливается послойно по 300-400 мм и уплотняется вибрацией. Для столбчатого фундамента под дом такое уплотнение обязательно. Затем фундамент закрывается полиэтиленом. Бетон должен созреть и набрать прочность. Обратную засыпку можно выполнять через неделю, дальнейший монтаж дома – через две.

Обратную засыпку производят послойно. Каждый слой тщательно трамбуют. Можно использовать песок или мелкий щебень.

Возведение ростверка

Цели установки ростверка:

  • равномерно распределить нагрузку на столбчатые опоры;
  • связать их в единое целое.

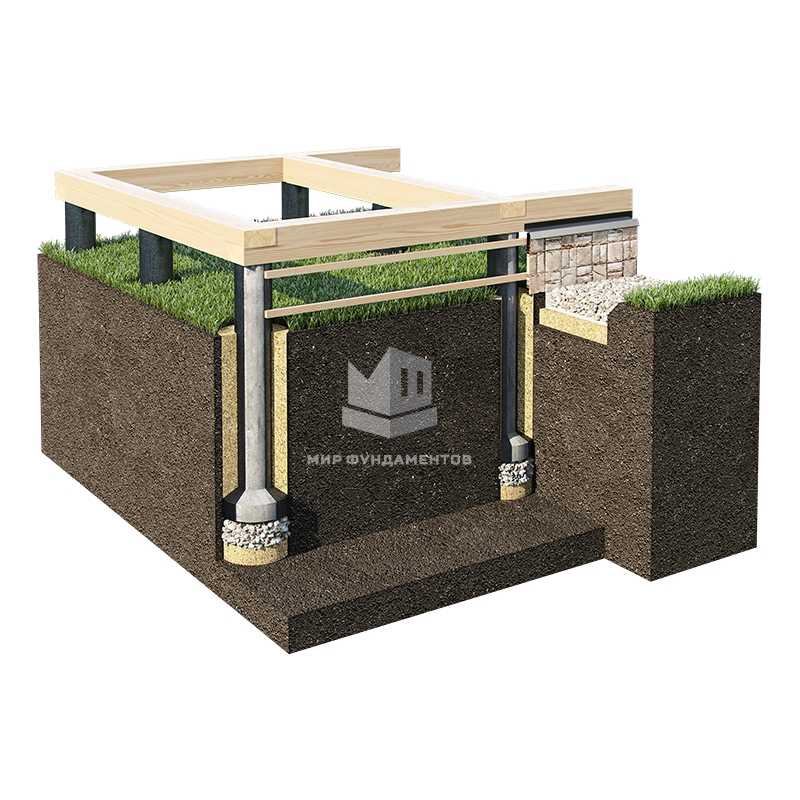

При устройстве столбчатого фундамента в каждую опору устанавливается анкер – шпилька или штырь. Затем к ним прикрепляется ростверк. Виды ростверка:

  • для небольших деревянных строений (бани, небольшие дачи, сараи) используют деревянные балки большого сечения;
  • стальные балки. Обычно используют двутавр и швеллер;
  • монолитный бетонный пояс или сборные бетонные балки. Используют для самых крупных домов. Для монтажа в столбы заранее устанавливается арматура, к которой крепится арматурный каркас балки-ростверка.

Полноценный монолитный ростверк подойдет для тяжелых строений

Забирка

Забирка – тонкая стена между столбиками фундамента, утепляющая и закрывающая пространство под домом от снега, дождя, грязи, животных и т.д. Может выполняться из дерева, бутового камня, кирпича, бетона. Иногда изнутри забирку утепляют. Обязательно выполняют продухи для вентиляции.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
