Подготовка и оценка сложности
Прежде чем приступать к работе, я всегда оцениваю свои навыки. Если вы никогда не работали с током, лучше пригласить специалиста для проверки. Основная сложность заключается в правильном расчете нагрузок и соблюдении норм ПУЭ. Место установки выбирается в сухом помещении, подальше от источников воды и газа, на высоте 1,5–1,7 метра от пола. Это обеспечит удобный доступ и безопасность для детей.

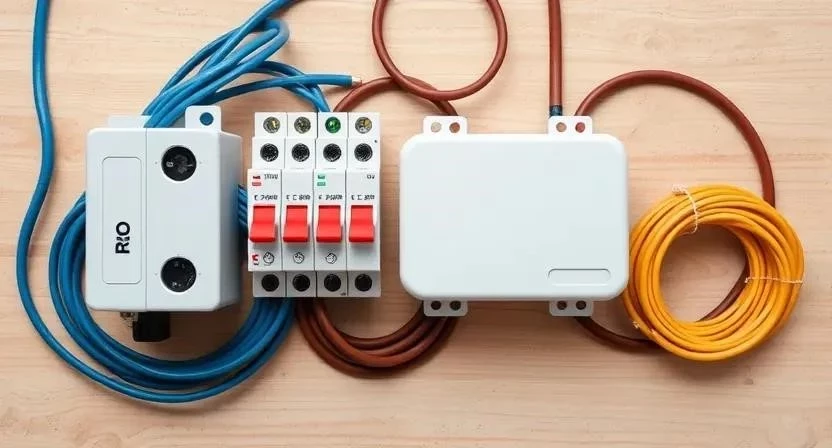

Что подготовить из комплектующих
Для качественной сборки потребуется набор надежных модулей. Я рекомендую не экономить на вводном автомате и УЗО, так как от них зависит жизнь людей в доме. Важно, чтобы все компоненты были совместимы по размеру DIN-рейки.
- Корпус щитка (монтажный бокс) — 1 шт.
- Вводной автоматический выключатель — 1 шт.
- Реле напряжения — 1 шт.
- Устройства защитного отключения (УЗО) — 2-3 шт.
- Автоматические выключатели для групп — 5-10 шт.
- Шины нулевые и заземления (PE) — по 1 шт.
- Провод ПВ-3 (ПуГВ) разного сечения — 5-10 метров.
- Наконечники НШВИ — 50-100 шт.
- Маркировочные бирки — 1 комплект.
- Крепежные саморезы и дюбели — 1 набор.
Расход материалов зависит от количества линий в доме. Ниже приведена примерная смета для среднего дачного дома.
| Материал | Количество | Расход/Ед. | Цена за ед. (руб) | |
|---|---|---|---|---|
| Щиток на 24 модуля | 1 шт | 1 шт | 1 500 | 1 500 |
| Вводной автомат 25А | 1 шт | 1 шт | 600 | 600 |
| Реле напряжения | 1 шт | 1 шт | 2 500 | 2 500 |
| УЗО 25А/30мА | 2 шт | 1 шт | 1 200 | 2 400 |
| Автоматы 16А/10А | 6 шт | 1 шт | 400 | 2 400 |
| Провод ПуГВ 2.5мм | 5 м | 1 м | 60 | 300 |

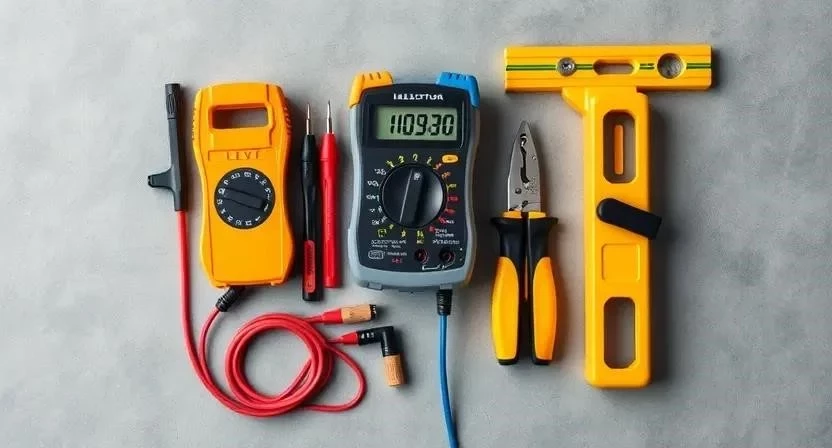

Инструментарий для монтажа
Правильный инструмент ускоряет процесс в два раза и гарантирует надежность соединений. Я заметил, что использование дешевых отверток часто приводит к слизыванию шлицов на винтах автоматов, что недопустимо.
- Набор диэлектрических отверток (крест, шлиц) — для затяжки клемм.
- Стриппер — для быстрой и аккуратной зачистки изоляции.
- Кримпер (обжимной инструмент) — для установки наконечников НШВИ.
- Мультиметр — для проверки фазировки и отсутствия КЗ.
- Строительный уровень — чтобы щиток не висел криво.
- Перфоратор или дрель — для отверстий в стене.
- Пассатижи/кусачки — для обрезки проводов.
Организация рабочего пространства
Выбранное место должно быть очищено от пыли и старых обоев. Если стена из дерева, я рекомендую установить под щиток негорючую подложку из асбестового листа или гипсокартона. Окружающие поверхности застилаю пленкой, чтобы строительная пыль от сверления не осела на мебели.
Подготовка поверхности под установку
Разметка выполняется строго по уровню. Я прикладываю корпус щитка к стене и отмечаю точки крепления карандашом. Сверление отверстий производится аккуратно, чтобы не повредить скрытую проводку. После установки дюбелей проверяю вертикальность бокса еще раз. Вводные отверстия для кабелей подготавливаются заранее — они должны быть расположены так, чтобы провода заходили в щиток без изломов и натяжения.

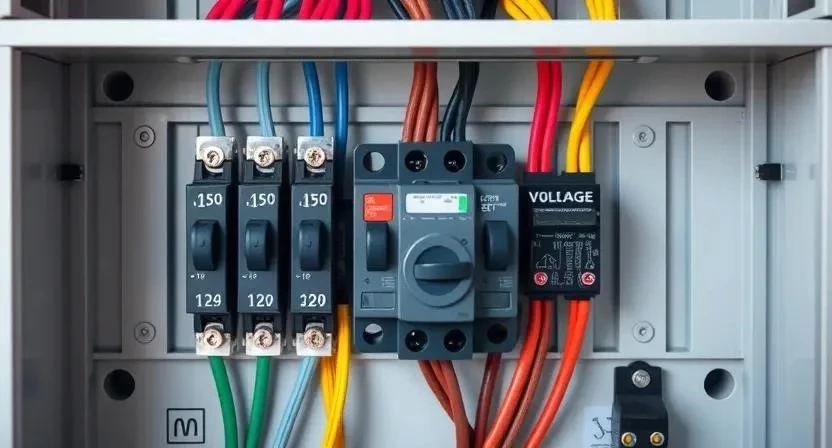

Пошаговый процесс сборки и установки
Монтаж выполняется строго по схеме. Сначала устанавливается основа, затем наполняется модулями. Помните, что все работы проводятся при полностью отключенном питании!
Этапы выполнения работ:
- Закрепите корпус щитка на стене с помощью дюбелей и саморезов.
- Установите DIN-рейки и закрепите нулевую шину и шину заземления PE.
- Разметьте позиции модулей согласно однолинейной схеме (вводной, реле, УЗО, автоматы).
- Монтируйте вводной автомат и реле напряжения в самом начале цепи.
- Установите УЗО, разделив потребителей на «мокрые» зоны (ванная, улица) и общие розетки.
- Разместите автоматические выключатели по группам нагрузки (свет, розетки, электроплита).
- Подключите вводной кабель к верхним клеммам вводного автомата.
- Установите гребенчатые шины для разводки питания между автоматами.
- Подсоедините отходящие линии к соответствующим выключателям.
- Опрессуйте все жилы проводов наконечниками НШВИ — это исключит перелом многожильного провода.
- Проверьте затяжку всех винтов. Плохой контакт ведет к нагреву и оплавлению изоляции.
- Промаркируйте каждый провод биркой (например, «Кухня», «Свет веранды»).
- Закройте дверцу и проведите тестовый запуск под нагрузкой.
Однажды я забыл промаркировать линии в большом доме. В итоге, когда один из автоматов выбил, мне пришлось два часа прозванивать каждый провод мультиметром, чтобы понять, какая комната обесточена. Теперь маркировка для меня — обязательный этап.
| Этап работ | Время (мин) | Нюанс технологии |
|---|---|---|
| Монтаж корпуса | 30 | Проверка уровнем |
| Установка модулей | 60 | Соблюдение схемы |
| Коммутация проводов | 120 | Использование наконечников |
| Затяжка и проверка | 40 | Контроль каждого винта |
| Маркировка и тест | 30 | Проверка кнопки «Тест» на УЗО |
Технические нюансы и условия
Температурный режим в месте установки должен быть от +5 до +40 градусов. Если щиток стоит в неотапливаемом предбаннике, выбираю корпус с индексом защиты IP54 или IP65 для защиты от влаги и пыли. Я всегда проверяю совместимость брендов: лучше собирать щит на компонентах одного производителя, чтобы гребенчатые шины садились идеально без зазоров. Крепеж в бетон застывает мгновенно, но если используете химические анкеры, ждите времени, указанного в инструкции.
Типичные ошибки новичков
Самая опасная ошибка — подбор автомата, который сильнее, чем сечение кабеля. Если поставить автомат на 25А на провод 1.5 мм², кабель сгорит раньше, чем сработает защита. Я сам однажды допустил такую оплошность на старой даче, и провод начал греться при включении обогревателя. Также часто забывают про заземление PE или перегружают одну фазу в трехфазной сети.
Как избежать проблем:
- Сверяйте номинал автомата с таблицей сечений.
- Обязательно используйте шину заземления.
- Распределяйте мощные приборы по разным группам.
- Не оставляйте оголенных участков провода более 2-3 мм.
- Не используйте алюминиевые провода вместе с медными без специальных клемм.
- Проверяйте фазировку (фаза всегда должна быть сверху или справа).
- Не забивайте щиток модулями «впритык» — оставляйте зазор для вентиляции.
| Сечение кабеля (мм²) | Рекомендуемый номинал автомата (А) | Макс. нагрузка (кВт) |
|---|---|---|
| 1.5 | 10 | 2.2 |
| 2.5 | 16 | 3.5 |
| 4.0 | 25 | 5.5 |
| 6.0 | 32 | 7.0 |
| 10.0 | 50 | 11.0 |
Экономика вопроса: расчет стоимости
Самостоятельный монтаж позволяет существенно сэкономить. Я подсчитал, что работа электрика по сборке среднего щита стоит от 5 000 до 15 000 рублей в зависимости от региона и сложности схемы.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 8 000 | 8 000 | 0 |
| Работа по монтажу | 0 | 7 000 | 7 000 |
| Сборка модулей | 0 | 5 000 | 5 000 |
| 8 000 | 20 000 | 12 000 |
Сэкономив 12 000 рублей, я потратил выходные на изучение ПУЭ, но зато теперь точно знаю, где проходит каждый провод в моем доме.
Эксплуатация и обслуживание
После завершения работ щиток требует периодического внимания. Раз в полгода я проверяю затяжку всех винтовых соединений, так как от вибраций или перепадов температур контакты могут ослабнуть. Обязательно раз в месяц нажимайте кнопку «Тест» на УЗО — это подтверждает, что устройство сработает при утечке тока. Срок службы качественных автоматов составляет 10-15 лет, но при частых срабатываниях их стоит заменить.
Альтернативные решения по сборке
Если не хочется возиться с отдельными модулями, можно использовать готовые модульные щиты, где всё уже собрано на заводе. Для улицы идеально подходят специализированные электрошкафы из поликарбоната с повышенной влагозащитой. Также вместо связки «УЗО + автомат» можно ставить дифференциальные автоматы. Они компактнее (занимают 1 модуль вместо 2), но стоят в два-три раза дороже.
Часто задаваемые вопросы (FAQ)
Можно ли ставить щиток в деревянном доме?
Да, но обязательно на негорючую подложку и с соблюдением зазоров от горючих материалов.
Какой номинал автомата выбрать для освещения?
Обычно достаточно 10А, так как современные LED-лампы потребляют очень мало.
Обязательно ли ставить реле напряжения на даче?
Крайне желательно. В дачных поселках часто случаются скачки напряжения, которые сжигают технику.
Чем отличается УЗО от дифавтомата?
УЗО защищает только от утечки тока (удара током), а дифавтомат защищает и от утечки, и от перегрузки/КЗ.
Какое сечение провода использовать для ввода?
Зависит от выделенной мощности. Обычно для 15 кВт используют медный кабель сечением 6 мм².
Можно ли объединять разные фазы в одном щитке?
Да, при использовании трехфазного ввода, но важно равномерно распределить нагрузку по фазам.
Как часто нужно проверять контакты в щитке?
Рекомендую делать это раз в 6 месяцев.
Что делать, если автомат постоянно выбивает?
Проверить линию на короткое замыкание или убедиться, что суммарная мощность приборов не превышает номинал автомата.
Меры безопасности
Работа с электричеством опасна для жизни. Всегда используйте диэлектрические перчатки и очки для защиты глаз при сверлении. Перед началом работ убедитесь, что вводной кабель обесточен на столбе или в распределительном пункте. Никогда не работайте с электрикой в сырых помещениях или с мокрыми руками. При использовании химии для очистки поверхностей обеспечьте сквозное проветривание. Помните: при любом сомнении в правильности подключения лучше вызвать сертифицированного электрика.
