Как сделать вентиляцию в подвале: схема, материалы, расчет

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Пошаговая монтажная инструкция

Рассмотрим для примера последовательность монтажа комбинированного варианта естественной вентиляции с дополнительной механической вытяжкой.

Канальный вентилятор позволяет легко превратить естественную систему вентиляции в принудительную, а при необходимости вернуть ее к первоначальному виду

Для этого потребуются отрезки пластиковых труб диаметром 110 мм с резиновыми уплотнителями, канальный вентилятор, встраиваемый внутрь воздуховода, на 10 – 15 Вт с питанием от сети 220 В.

Общую длину вытяжного участка выбираем в пределах 3 – 4 м, приточного – в зависимости от глубины подвала и расстояния до выхода за периметр гаража. Также нужны будут два съемных отрезка по 30 см. Один для вентилятора, другой для его замещения. При необходимости можно предусмотреть слив конденсата, тогда дополнительно потребуются тройник и колено. Последнее используется еще и при поворотах трубопровода.

Из инструментов понадобятся: перфоратор, бур, зубило, пробойник, коронка на 125 мм для сверления отверстий в бетоне. При большой толщине потолка, стен будет нужен удлинитель.

Хорошим дополнением к набору инструментов для перфоратора будут ручные пробойники. Ими выбивают из бетона фракции щебня или гравия, которые могут встречаться при сверлении, тем самым сохраняя дорогие сверла (победитовые или с алмазным напылением)

Обустройство вентиляции в подвале гаража проводим в два этапа.

Сначала проделываем все необходимые отверстия в бетонных перекрытиях, кирпичных перегородках внутри подвала, гаража и на крыше. Затем монтируем трубы.

Этап #1 — сверление отверстий

Придерживаемся следующей последовательности действий:

1. Определяем местоположение отверстий приточной и вытяжной трубы в подвале. Они должны располагаться по диагонали в разных углах потолка или верхней части стены. При этом, приточная труба должна выходить на северную сторону гаража, а вытяжная – на крышу, либо на южную.
2. Из подвала сверлим буром в потолке центр будущего отверстия под вытяжку.
3. На верху, в гараже, размечаем окружность 125 мм вокруг просверленного центра. Делаем буром несколько отверстий внутри нее. Затем сверлим коронкой. В случае попадания на армирующие пруты, освобождаем их от бетона зубилом и срезаем сабельной ножовкой по металлу.
4. Приставляем трубу вертикально из полученного отверстия в полу до потолка, и отмечаем положение ее центра. Сверлим буром отверстие.
5. На крыше гаража повторяем операции пункта 3.
6. Аналогично делаем отверстие для подачи в подвал воздуха с улицы, выполняя пункты 2 и 3.

На этом наиболее трудоемкая часть работы завершена.

Сверлить бетонные перекрытия удобней в последовательности снизу вверх. Так проще обеспечить точность совмещения отверстий. Не забывайте использовать очки и респиратор

Этап #2 — монтаж труб и вентилятора

Следующий этап – установку труб и монтаж вентилятора – проводим в таком порядке:

1. Закрепляем вентилятор внутри одного из съемных отрезков трубы.
2. Монтируем в гараже вытяжной участок, соединяя три отрезка. Местоположение вентилятора выбираем из расчета удобства доступа. Верхняя труба минимум на метр должна выходить над крышей, нижняя – заходить в погреб до уровня потолка. Между ними вставляем отрезок трубы с вентилятором, вращение которого должно быть направлено на вытяжку вверх.
3. Устанавливаем приточную трубу, опуская ее в погреб от 0,5 м до 0,2 м над полом. Входную часть выводим на северную сторону от гаража, поднимая на 20 см над землей. Отверстие заканчиваем коленом или тройником с защитной металлической сеткой.
4. Заделываем стыки труб с перекрытиями раствором или монтажной пеной.
5. Подключаем вентилятор и проверяем тягу в подвале, прислоняя листок бумаги к вытяжному отверстию.
6. Утепляем участок трубы над крышей любым доступным материалом. Если гараж не отапливается, то утеплить нужно всю вытяжную трубу.

Использование вентилятора может потребоваться только в летние месяцы. В остальное время года достаточно будет естественной циркуляции воздуха. Для этого необходимо просто заменить фрагмент трубы с вентилятором на такой же отрезок без него.

Проверка вентиляции на эффективность

После окончания монтажа вентиляции в погребе и всех сопутствующих работ, нужно проверить насколько хорошо она работает, нет ли избыточной влажности. Эффективность работы можно проверить с помощью обычной спички. Для это нужно просто ее зажечь. Как известно, со школьного курса физики, горение поддерживается кислородом, если же воздух перенасыщен углекислым газом, то горение слабое либо совсем отсутствует. Значит, зажженная и ярко горящая спичка говорит о наличии в воздухе кислорода и хорошей работе системы, потухшая – о том, что вентиляция «не тянет».

В новом погребе после «сдачи в эксплуатации» нужно обязательно проверить работу вентсистемы

Определить, какова влажность в погребе, можно давно известным методом – «стакан с водой». В стакан наливают холодную воду, чтобы его стенки запотели. Постояв некоторое время в погребе, влажность со стакана испарится – вентиляция справляется и с этим показателем. Если по стенкам стакана конденсат стекает струйками – микроклимат погреба не соответствует требованиям. От сырости можно избавиться изменениями в работе вентсистемы. А профилактикой послужит окрашивание стен гашеной известью. Также, можно постоянно держать в подвале ведро с известью отлично впитывающей влажность.

Чтобы вентиляция погреба в доме работала корректно и соответствовала всем требованиям, нельзя пренебрегать таким этапом, как проектирование. Ведь впоследствии неправильно работающая система, не будет способствовать сохранению продуктов, а наоборот, испортит их, заодно вырастив плесневые грибы.

Как правильно сделать вентиляцию в погребе

Циркуляцию воздуха в подземном хранилище можно обеспечить естественным или искусственным путем. В первом случае воздух поступает через специальные отверстия, а во втором – с помощью вентиляторов (рисунок 1).

Самым простым, недорогим, но при этом действенным способом проветривания считается приточно-вытяжная система. Для ее обустройства на разном уровне устанавливают две трубы, концы которых выводят на улицу. Через одну из помещения выводится теплый воздух, а через другую – поступает прохладный. Далее мы рассмотрим детальнее, как обустраивать различные системы проветривания в подвалах.

Почему необходима система вентиляции в погребе

Многие владельцы приусадебных участков считают, что обустраивать какую-либо вытяжку в подвале не имеет смысла. Также есть ошибочное мнение, что наличие отверстий в стенах или крыше хранилища будет нарушать стабильный микроклимат. На самом деле все происходит наоборот.

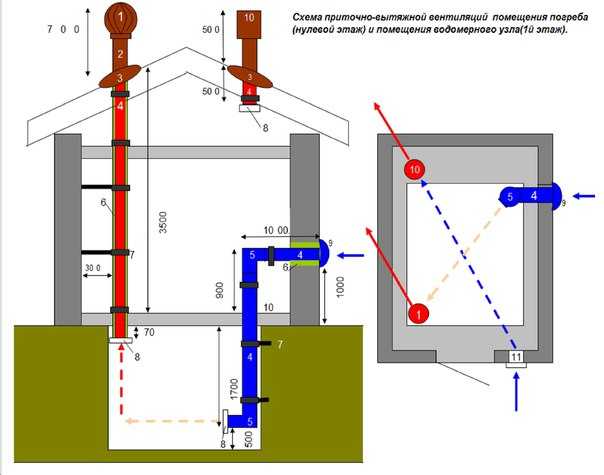

Рисунок 1. Принцип работы вытяжки в подвальных помещениях

В жилых помещения температура слишком высокая для хранения свежих овощей и заготовок в банках, а на улице (зимой) слишком холодно. В подземном хранилище, при условии правильной вентиляции, поддерживается не только стабильная температура, но оптимальная для хранения овощей влажность. Именно с этой задачей успешно справляется качественная вытяжка, через которую выводится теплый воздух, и поступает умеренное количество свежего кислорода.

Расчет и устройство

Для небольших погребов будет достаточно одного или нескольких отверстий в стенах, выведенных наружу с помощью труб. Однако, если хранилище достаточно большое, лучше обустроить приточно-вытяжную систему, которая будет эффективно справляться с поддержкой микроклимата.

Чтобы определить, какое количество каналов понадобится для вашего подвала, нужно провести некоторые расчеты. Во-первых, подсчитывают площадь помещения, умножая ширину на длину. Во-вторых, следует учитывать, что на каждый квадратный метр площади необходимо 26 квадратных сантиметров вытяжного канала. К примеру, если площадь погреба составляет 6 квадратных метров, этот показатель нужно умножить на 26. Полученное число (156 квадратных сантиметров), будет означать общую площадь вентиляционных отверстий. Чтобы определить, какой диаметр будет оптимальным, нужно выделить квадратный корень этого числа, разделенного на число Пи. В нашем примере этого показатель будет составлять 14 см. Однако, для более качественного отвода теплого воздуха и притока свежего этот показатель можно самостоятельно увеличить на 10-15%.

Монтаж своими руками

После того, как вы провели все необходимые расчеты и определились с подходящим диаметром, можно приступать к непосредственному монтажу системы.

Установка вытяжки в погребе проводится так:

1. Если вытяжка монтируется в уже готовом хранилище, необходимо проделать в крыше несколько отверстий.
2. Через одно отверстие вставляют вытяжную трубу и закрепляют ее так, чтобы нижний край находился на 10-15 см ниже потолка, а верхняя часть выступала над поверхностью грунта на 70-80 см.
3. В противоположном углу также делают отверстие и вставляют в него приточную трубу. Ее нужно закрепить таким образом, чтобы нижний край не доходил до пола на 15-20 см, а верхний всего на 20-25 см выступал над поверхностью почвы.

После установки наружные части желательно прикрыть козырьками и решетками, чтобы внутрь не попадали атмосферные осадки. Проверить интенсивность тяги очень просто: достаточно приложить к приточному каналу лист бумаги. Если он интенсивно колеблется, значит приток воздуха в помещение хороший.

Усовершенствованные схемы

В случае, если вы сомневаетесь в том, что сможете выполнить вентиляцию правильно, можно сделать одну небольшую хитрость – поставить два вентилятора на вход и выход. Это очень похоже на приточно-вытяжную систему, только она немного меньше по размерам и проще по конструкции. Также эта система гарантирует не только регуляцию влажности, но и отсутствие запахов, так как замена производится довольно быстро. В свою очередь, по причине быстрого замещения отработанного воздуха чистым, можно составлять график. Например, сделать автоматическое включение вентиляторов раз в час на 10 минут. Естественно, все эти показатели требуется выводить опытным путем.

Специалисты советуют делать съемные вентиляторы, так как зимой они не нужны по причине большого перепада температур. А когда придет весна и лето – можно монтировать и принудительную систему, чтобы постепенно проводить подготовку погреба к сезонному использованию.

Особенности построения вентиляционных систем

Циркуляция воздуха в погребе гаража может происходить двумя способами: за счет тепловой конвекции, либо механического перемещения воздуха. В зависимости от этого, различают естественную и принудительную вентиляцию.

Вариант #1 — естественная вентиляция

Давайте сначала разберемся, как правильно сделать естественную вентиляцию в подвале гаража, чтобы обеспечить помещению сухость, предотвратив возникновение грибка и плесени.

Естественная система вентиляция погреба под гаражом наиболее доступная для самостоятельной установки. Сохраняет не только запасы продуктов, но и автомобиль

Одним из главных условий естественной циркуляции воздуха является разность температур внутри погреба и снаружи гаража.

Устройство такой системы достаточно простое, состоит из 2 труб. Одна служит для притока холодного воздуха с улицы, по другой происходит эвакуация теплого из подвала.

Поскольку холодный воздух имеет большую плотность и тяжелее теплого, приточную трубу опускают в самый низ подвала, ближе к полу. Входное отверстие вытяжки, наоборот, – размещают под самым потолком. Это позволяет холодному воздуху естественным образом вытеснять отработанный – более теплый и легкий, насыщенный водяными парами и другими газами.

Но для того, чтобы естественная циркуляция работала надежно, необходимо выполнить другое важное условие: обеспечить достаточную разницу давлений внутри вытяжной трубы и снаружи при минимальной разности температур. Чем она выше и длиннее, тем больше объем легкого теплого воздуха в трубе, тем значительней выталкивающая сила, действующая на этот объем. По этой причине вытяжную трубу устанавливают как можно выше

Эта выталкивающая сила определяет силу тяги и эффективность всей системы

По этой причине вытяжную трубу устанавливают как можно выше. Эта выталкивающая сила определяет силу тяги и эффективность всей системы.

Утепление вытяжной трубы улучшит тягу и избавит от наледи. Для этого подойдет любой доступный материал: пенопласт, пенополистирол, стекловата, базальтовое волокно и другие

Исходя из вышесказанного, устройство естественной вентиляции в погребе под гаражом делают по следующим принципам:

• для охвата воздухообменом всего объема подвала, приточную трубу располагают у пола, а вытяжную – по диагонали под потолком;
• диаметры труб притока и удаления воздуха должны быть одинаковыми и выбираются в зависимости от площади подвала – от 100 мм и более;
• необходимый перепад давлений обеспечивают, установив достаточно длинную вертикальную вытяжную трубу высотой от 3 м над поверхностью земли;
• для поддержания разницы температур, защиты от конденсата и наледи вытяжную трубу утепляют.

К материалу изготовления вентиляционных труб особых требований не предъявляется, кроме устойчивости к коррозии, влаге и перепаду температур. Как правило, это пластик или асбестоцемент.

Вариант #2 — принудительная вентиляция погреба

Добавление в естественную систему электрического вентилятора способно улучшить ее эффективность, независимо от времени года.

Такая вентиляция называется принудительной или механической. Ее можно применить при обустройстве вентиляции гаража вместе с погребом и смотровой ямой.

В большинстве случаев достаточно установки одного вентилятора в вытяжной канал подвала. Мощность и производительность прибора выбирается с учетом объема помещения

Для построения более эффективных систем вентиляторы ставят на оба канала, что позволяет гибко регулировать приток и вытяжку воздуха, поддерживать требуемый микроклимат.

Рекомендуем также ознакомиться со схемами правильного обустройства вентиляции в погребе.

Какие инструменты и материалы потребуются для обустройства вентиляции

В зависимости от типа системы могут понадобиться отдельные материалы, однако для каждого из видов потребуется следующий базовый список:

• трубы различного диаметра и длины;
• круглые отводы (при необходимости поворота конструкции);
• защитные козырьки или дефлектора;
• решетки для распределения воздуха;
• монтажная пена или герметик;
• металлические скобы;
• анкеры;

Важно! Количество материалов может варьироваться не только от вида системы, но и от глубины, на которой расположено подвальное помещение.

Число инструментов также может измениться в случае, если трубы изготовлены не из металла, но при строительстве любой из конструкций потребуются:

• болгарка;
• измерительные приборы;
• перфоратор;

В неограниченном количестве могут быть использованы саморезы, болты и прочая гарнитура. Также при монтаже принудительной системы необходимо обзавестись вентилятором.

Какие трубы можно использовать для вентиляции погреба

До появления труб из различных материалов вентиляционное отверстие погреба отделывали обрезными досками. Для того чтобы нормализировать тягу внутри такой конструкции, изнутри дерево обрабатывали рубанком. В последующем импровизированную трубу окрашивали в желаемый цвет, а также оборачивали рубероидом.

В современном мире, благодаря наличию большого количества материалов, ассортимент воздуховодов вырос. В большинстве случаев для монтажа вентиляционных систем используют:

• ПВХ трубы;
• оцинкованные трубы;
• асбестовые трубы.

Каждый из перечисленных воздуховодов имеет свои достоинства и недостатки, однако чаще всего строителями используются ПВХ трубы, предназначенные для канализаций. В числе сильных сторон данного материала значатся легкий монтаж и низкая цена. Изнутри труба имеет гладкую поверхность, которая не подвержена ржавчине. Установка не отнимает много времени и сил, потому справиться с ней сможет любой мастер. Основной недостаток ПВХ материала – повышенная хрупкость при низких температурах, однако устранить ее можно с помощью утеплителя.

Еще один недостаток ПВХ, который выделяют специалисты, – повышенная горючесть

Наиболее надежной среди всех выделенных воздуховодов для вентиляции считается асбестовая труба. Однако она менее популярна среди строителей из-за сложности транспортировки и внушительного веса.

Расчет диаметра труб для вентиляции погреба

Если план помещения не имеет каких-либо нестандартных особенностей, то рассчитать диаметр трубы можно самостоятельно. Согласно стандартам, один квадратный метр подвала равен 26 квадратным сантиметрам вентиляционной трубы. Благодаря этому соотношению складывается алгоритм расчета диаметра:

• измерить площадь подвального помещения;
• разделить площадь на 26 см2;
• умножить получившееся значение на 3,14;

Для удобства расчета предлагается таблица значений для небольших погребов:

	Площадь помещения, м2
4	6	8	9	10	12	15	18
Сечение воздуховода, см2	104	156	208	234	260	312	390	468
Диаметр трубы	11	14	16	17	18	20	22	25

Согласно правилам установки вентиляции в погребе, сечение трубы должно быть на 10-15% больше, чем рассчитывалось

Также важно брать в учет, что качественная система воздухообмена подразумевает наличие задвижек каналов

Дефлектор для вентиляции в погребе: как сделать устройство своими руками

Принцип работы дефлектора состоит в том, что воздушные потоки, рассекаясь о диффузор, создают в вентиляционной трубе повышенную тягу, за счет чего осуществляется циркуляция воздуха. Использование дефлекторов позволяет сэкономить на электроэнергии, а также увеличить эффективность работы принудительной системы вентиляции. Кроме того, такая конструкция может успешно использоваться и в системе естественного типа.

Различают несколько типов дефлекторов. Рассмотрим самые популярные из них.

ASTATO – дефлектор, который может работать от электродвигателя или от ветра. Конструкция устройства подразумевает наличие специального датчика, который автоматически отключает механическую тягу при достаточной силе ветра. Такой вариант устройства выгодно использовать в тех случаях, когда силы ветра не всегда хватает для обеспечения нормальной циркуляции воздуха. Электродвигатель в таких моделях является достаточно экономным, так что можно не переживать по поводу перерасхода энергии.

Дефлектор-флюгер – вращается исключительно за счет силы ветра, хорош тем, что может подстраиваться под любое направление воздушных потоков. К недостаткам можно отнести то, что входящие в состав конструкции подшипники нуждаются в регулярной смазке и периодической замене. Кроме того, если вы используете такой дефлектор в схеме вентиляции погреба, то учтите, что при низких температурах его механизм может замерзнуть.

Дефлектор-флюгер

Статический дефлектор – относительно новая модель, которая характеризуется наличием эжектирующего вентилятора. При относительно высокой стоимости обладает такими преимуществами, как пониженный уровень шума при работе, высокая эффективность, отвод влаги из системы.

Ротационная турбина – устанавливает в местности со стабильным сильным ветром, поэтому такая конструкция не пользуется большой популярностью.

Кроме этого, существуют шарообразные и Н-образные дефлекторы, дефлекторы Григоровича и другие варианты. Выбор модели зависит от особенностей вентиляционной системы и местности, в которой располагается подвал.

Ротационные вентиляционные дефлекторы

Изготовление дефлектора своими руками

Данное устройство чаще всего изготавливается из листов оцинкованной или нержавеющей стали, а также из пластика. Пластиковые модели дешевле, чем их стальные аналоги, и привлекательнее выглядят, но не могут похвастаться долговечностью. Кроме того, пластиковые дефлекторы очень чувствительны к высоким температурам, поэтому не стоит устанавливать их в том случае, если вентиляционная система совмещает в себе функции дымохода.

Перед тем как приступить непосредственно к изготовлению дефлектора, необходимо рассчитать его параметры. Высота дефлектора рассчитывается по формуле: H = 1,7xD, в которой D – это диаметр вентиляционной трубы. Ширина колпака равна диаметру, умноженному на 1,8, а ширина диффузора – диаметр, умноженный на 1,3.

Чертежи вентиляционного дефлектора своими руками выполняют на картоне или плотной бумаге, после чего по ним вырезают детали из металла или пластика. Для работы вам понадобятся следующие инструменты и материалы:

• бумага или картон для чертежей;
• ножницы по металлу для вырезания деталей;
• лист металла или пластика;
• маркер или строительный карандаш;
• дрель со сверлами различного диаметра.

Эскиз дефлектора: d — диаметр трубы; d1 = d*1,26; d2 = d*1,7; h = d; h1 = d*0,7; h2 = d*0,25; D = d*2; H = d*1,2

Также рекомендуется при работе использовать средства индивидуальной защиты, то есть специальные очки и перчатки. Само изготовление дефлектора производится в следующем порядке:

1. Контуры изделия переносятся с чертежа на лист металла. Сюда входят развертки колпака, внешнего цилиндра, стоек и диффузора.
2. При помощи ножниц по металлу данные части вырезаются.
3. Соединение частей между собой осуществляется при помощи заклепочного пистолета.
4. Готовый дефлектор устанавливается на оголовке трубы и закрепляется хомутами.

При устройстве вентиляции в погребе, монтаж дефлектора является очень ответственным моментом. Установку устройства лучше всего производить вдвоем, так как работы обычно проводятся на высоте. Сначала на выходе вентиляционной трубы закрепляется нижний цилиндр конструкции. Делается это при помощи хомутов либо специальных болтов с дюбелями. После этого к цилиндру крепится диффузор, поверх которого устанавливается защитный колпак. Места соединения частей при помощи болтов рекомендуется дополнительно обработать специальным антикоррозийным составом.

На схеме вытяжки в погребе дефлектор занимает очень важное место, поэтому его сборке и монтажу необходимо уделять особое внимание

Конструкции различных дефлекторов вентиляционных труб
