Устройство и принцип работы водогрейного котла на твердом топливе

Автоматизация котельной


Насосная группа в БМК

Технологические котловые процессы, характеризуются взаимосвязанными параметрами рабочих сред: давлением пара, воды, газа, разряжением в топке, количеством первичного воздуха, питательной воды и газа.

Система защиты котельных обеспечивает:

  • регулировку тепловых процессов;
  • контроль в водяном, воздушном и топливных системах;
  • управление технологическими процессами;
  • сигнализацию об аварийном состоянии котлоагрегата.

Она может быть частичной, регулирующей только некоторые этапы производства и комплексной, когда обслуживание оборудования осуществляется без персонала.

Основные задачи автоматизации:

  1. Регулировка объема воздуха и топлива, в соответствии с режимными картами по нагрузке котлагрегата.
  2. Обеспечения тяги в топочном устройстве и на выходе из парогенератора.
  3. Подпитка котловых труб водой.
  4. Регулировка параметров пара и горячей воды.

Различают система автоматики:

  1. С регулировкой по отклонению параметров, то есть управление зависит от изменения контролируемого параметра.
  2. Непрерывного действия, при изменении контрольного значения регулирующий орган воздействует на параметр плавно.
  3. Многопозиционное регулирование — система выбирает одно из возможных положений – включено/включено.
  4. Прямого воздействия с использованием энергии контролируемой среды.
  5. Непрямого воздействия с использованием энергии внешнего источника (электро, пневмо, гидро).

Популярные модели газовых промышленных котлов

Чем больше площадь обогрева, тем тяжелее выбрать отопительный котел. Среди всех моделей можно выделить следующие:

  1. Газовые котлы Wolf GKS Eurotwin отличаются высоким КПД более 95%. В составе оборудования есть две цилиндрические камеры, которые установлены рядом друг с другом. За счет большой камеры сгорания топливо сжигается практически полностью. В прямой и обратной линии максимальная разница температуры носителя тепла может быть 50 градусов. Теплопотери имеют минимальные показатели благодаря теплоизоляции толщиной 10 см. Мощность может быть от 0,45 до 1,25 мВт.
  2. Газовые котлы Wolf GKS Euromax имеют высокую защиту от появления конденсата благодаря поверхности нагрева, которые расположены друг над другом. Мощность оборудования 1,6-2 мВт.

Среди всех преимуществ газовых промышленных установок можно выделить постоянство подачи топлива. Таким образом, можно избежать проблемы складирования и транспортировки по территории предприятия, а также загрузки топлива в оборудование.

Проектирование газовой установки под ключ

Проектирование газовых котельных с лицензией заключается в составлении и расчете схемы отопления, газоснабжения и газоходов. Для этого обязательно нужно ознакомиться с нормами СНиП «Газовые котельные» и учитывать характеристики при установке отопительных агрегатов и газоходов.

Проектирование котельной на газу должно происходить в определенной последовательности и согласно таким пунктам (нормам):

  • Выполняются архитектурно-строительные схемы и чертежи, согласно с нормами СНиП. Также на этом этапе учитываются пожелания заказчика (в расчетах).
  • Производится расчет газовой котельной, то есть рассчитывается количество необходимой тепловой энергии для отопления и подачи горячей воды. Другими словами мощность котлов, которые будут установлены для эксплуатации, а также их выбросы.
  • Расположение помещения котельной. Это важный пункт проектирования газовых котельных, так как все рабочие узлы располагаются по нормам в одном помещении с определенным расчетом. Это помещение может быть в виде пристройки или отдельного строения, может быть внутри отапливаемого объекта, или на крыше. Все зависит от назначения объекта и его проектирования.
  • Разработка схем и планов, которые помогают функционировать газовому котельному оборудованию. Следует учитывать класс автоматизации и систему теплоснабжения. Все схемы газоснабжения котельной должны быть обустроены согласно нормам СНиП. Не стоит забывать, что эти установки достаточно опасные и правильная разработка очень важна. Разработку должны осуществлять квалифицированные специалисты под ключ, которые имеют на это лицензию.
  • Нужно проверить объект на безопасность, путем проведения специальной экспертизы.

При неправильном не лицензированном проектировании газовых котельных можно понести большие финансовые затраты (штрафы), а также подвергаться опасности при эксплуатации. Лучше доверить монтаж оборудования такого класса компаниям, которые выполняют монтаж газовых котельных под ключ. Компании имеют лицензию на выполнение этих работ, а это гарантирует долгую эксплуатацию газовой установки и выполнение всех норм СНиП.

Схема парового котлоагрегата

Схема движения теплоносителя

ПК устанавливаются в котельном зале, который может располагаться в отдельно стоящих, примыкающих и встроенных зданий нежилого назначения.

Обозначения по схеме:

  1. Система топливоподачи газового парового котла, No1.
  2. Устройство для горения – топка, No2.
  3. Циркуляционные трубы,No3.
  4. Зона пароводяной смеси, зеркало испарения,No4.
  5. Направление движения питательной воды, NoNo5,6 и 7.
  6. Перегородки, No8.
  7. Газоход, No9.
  8. Дымовая труба, No10.
  9. Выход циркуляционной воды, из емкости парового котла, No11.
  10. Слив продувочной воды, No12.
  11. Подпитка котла водой, No13.
  12. Паровой коллектор, No14.
  13. Сепарация пара в барабане, NoNo15,16.
  14. Водоуказательные стекла, No17.
  15. Зона насыщенного пара, No18.
  16. Зона пароводяной смеси, No19.

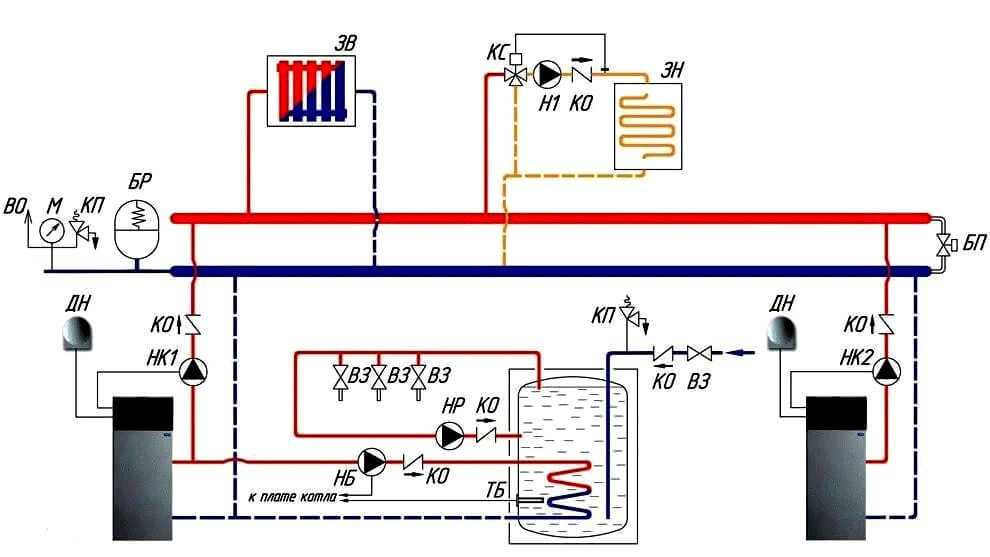

Обвязка с гидрострелкой

В сложных многоуровневых системах теплоснабжения для балансировки потоков жидкости на разнообразных участках схемы с индивидуальными циркуляционными электронасосами зачастую применяют гидромеханический распределитель — гидравлическую стрелку либо коллектор.

Подобная схема котельного агрегата предполагает включение бойлера косвенного нагрева через насос НБ и НР, радиаторное отопление через насос НК1 и НК2, теплый пол — через Н1.

Она имеет возможность работать и без наличия гидравлического модуля, в таком случае предусматривают установку балансировочных вентилей, чтобы компенсировать перепады давления в разнообразных “ветках” системы.

Комплектация тепломеханического оборудования:

  1. Источник теплоснабжения – 2.
  2. Группа безопасности, с воздушником, предохранительным клапаном, манометром и расширительным баком.
  3. Подача теплоносителя к нагревательным приборам.
  4. Обратка теплоносителя от нагревательных приборов
  5. Радиаторы отопления.
  6. Система теплый пол.
  7. Бойлер косвенного нагрева
  8. Фильтр грубой очистки котловой воды от взвешенных веществ на линии обратки.
  9. Обратный клапан на линии обратки.
  10. Циркуляционные насосы: по магистральному трубопроводу, в контуре теплого пола и бойлера косвенного нагрева.

Подмес горячей воды и добавка клапанов

Чтобы система заработала надо обеспечить автоматический подмес горячей воды в обратку. Таким образом повышаем температуру воды, заходящей в котел. Если в него будет попадать слишком холодный теплоноситель, котел может быстро выйти из строя. Существует несколько распространенных схем обвязки с добавлением обратки. Мы используем трехходовой смесительный термостатический клапан. Установка этого клапана позволяет образовать малый круг обращения теплоносителя, в результате чего разогрев котла ускорится. Такой подход предотвращает образование конденсата, тем самым оберегает теплообменник от поломок из-за значительной разницы температур.

Представим смоделированную ситуацию. Встроенный лепестковый клапан выставим на срабатывание при достижении температуры 55 градусов. При запуске котла вода в системе не нагрета и пока она холодная, клапан закрывается и пускает носитель по малому кругу. После того, как подаваемая вода нагрелась до порогового значения 55 градусов, клапан приоткрылся и начал подмешивать охлажденную воду из обратки. На следующем этапе нагревается вся бочка, при этом температура обратки также поднимется выше 55 градусов. В этот момент клапан полностью переключится и пустит воду по большому кольцу.

После подключения обратки схему обвязки твердотопливного котла добавляем клапан сброса давления. Он необходим на случай превышения рабочих показателей. В твердотопливном котле предусмотрено специальное отверстие для монтажа клапана. В других моделях клапан можно установить через тройник. Включаем в систему расширительный бак. После него для завершения обвязки со стороны теплогенератора необходимо подключить электрокотел. Он включается в схему параллельно уже установленному твердотопливному котлу.

У нас образовались две подачи, на каждой из них необходимо установить обратные клапаны. Это делается для того, чтобы насос одного из котлов не качал воду по рабочему контуру в противоход другому. Напомним, на твердотопливном котле используем не обычный, а лепестковый клапан.

Вспомогательное оборудование котельной

Для того чтобы в котле эффективно протекали процессы теплопередачи, все потоки воды, топлива и воздуха должны пройти процесс подготовки, перед подачей в агрегат. Эти задачи выполняет вспомогательные котельные установки.

Группа насосов в котельной

К вспомогательным элементам котлоагрегата относят устройства:

  • системы топливоподачи;
  • системы дымоочистки;
  • тягодутьевые аппараты;
  • и насосы, отвечающие за движение воды по контуру;
  • сепарационные устройства котла;
  • установка водоподготовки.

К тягодутьевым аппаратам относятся дымососы и вентиляторы работающих в системе газовоздушных трактов котла. Первые служат для создания разряжения в топочной камере и отвода дымовых газов через дымовую трубу в атмосферу.

Они устанавливаются между газоходом и дымовой трубой, обычно вне помещения котельной, сзади котла, из-за высокого уровня шума, создаваемого при работе.

Вентиляторы предназначены для принудительной подачи воздуха в топочную камеру, для создания газовоздушной смеси на выходе из газовой горелки, для обеспечения полного сгорания топлива. Устройство также устанавливается вне здания котельной, но перед фронтом котла.

Сепарационные устройства служат для сепарации пара от котловой воды, их монтаж выполняют в верхнем барабане котла. Система водоподготовки занимается очисткой питательной воды от солей жесткости в натрий-катионитовых фильтрах для уменьшения процессов накипеобразования на котловых поверхностях нагрева котла и удаление активного кислорода в деаэрационно-питательной установке, для уменьшения коррозионных процессов во внутренних поверхностях нагрева теплогенератора.

Для питания паровых котлов, устанавливают не менее двух электронасосов, с рабочим давлением не менее 1.25 давления водяного тракта котла, и производительностью 110% от номинальной паропроизводительности всех работающих котлов.

Кроме того устанавливают два паровых насоса не менее 50% номинальной производительности котельной.

Насосы котельной подразделяются:

  1. Питательные — предназначены для подачи питательной воды в котел.
  2. Подпиточные – для подпитки контура теплоснабжения при утечках теплоносителя в магистральных сетях.
  3. Сетевые для циркуляции теплоносителя в подающем и обратном трубопроводе. Они также используются и для водогрейных котельных.
  4. Насосы ХВО – в системе химводоподготовки.
  5. Газовое оборудование.

Обеспечат теплом огромные площади! Промышленные газовые котлы для обогрева, их принципы работы

Высокий спрос на бытовые и промышленные газовые котлы обусловлен их высокой эффективностью, экономичностью и безопасностью.

Современный котел на газу способен отапливать помещение, нагревать теплоноситель и вырабатывать пар для производственных нужд.

Сложное устройство топки позволяет получать высокий КПД при низком расходе газа, а толстые стенки и легированная сталь делают прибор долговечным.

Odnoklassniki

Принцип действия отопительного устройства основан на сжигании газа в топке с сопутствующим нагревом теплоносителя. По этому признаку котлы делятся на две группы:

  • с циркуляцией горячего воздуха (жаротрубные);
  • с нагревом жидкости почти до температуры кипения (водотрубные).

Паровые котлы устанавливаются на предприятиях, использующих пар в промышленном производстве.

Справка. Стоимость природного газа и его теплотворная способность не имеет конкурентов среди других природных горючих материалов. Поэтому использование природного газа дает значительную экономическую выгоду.

Газовая горелка

Главной частью любого котла является горелка. По типу подачи газа они делятся:

  • на инжекторные, засасывающие газ вместе с воздушной струей;
  • на наддувные, применяющие принудительное нагнетание воздуха мощным вентилятором;
  • на диффузные, подающие газ к месту горения через специальные диффузионные каналы.

Фото 1. Промышленный котел на газу марки Энтророс. В устройстве установлена наддувная газовая горелка.

Распространенная конструкция горелки — набор из нескольких параллельных стержневых устройств, которые расположены равномерно по всему объему топки. Они снабжены отверстиями для выхода смеси газа с воздухом и обеспечивают равномерный нагрев. Для повышения эффективности между стержнями помещают трубопровод с теплоносителем. Такие установки способны достичь КПД в 98—99%.

Еще один популярный вариант горелки промышленного котла мощностью от 100 кВт и выше имеет факельное устройство. На одной из стенок агрегата устраивается специальное сопло, в которое нагнетается газовоздушная смесь. Факельное горение хорошо показало себя в двух и трехходовых котлах, используется для получения теплоносителя с температурой 115—120 градусов или пара.

Топочная камера

Для топки мощного котла важно длительное время выдерживать высокую температуру. Жаропрочность обеспечивает использование специальных сталей с добавлением марганца, хрома и других легирующих компонентов

Стенки укрепляют гофрированием и окружают теплоизоляционной оболочкой.

В водогрейных котлах в топке размещают один или два теплообменных контура, по которым циркулирует теплоноситель.

В паровых или котлах высокого давления применяются топочные экраны и теплообменник для получения тепла, а пар образуется в дымоходе, где температура дымовых газов снижается до 600—800 °C.

В топочной камере парового котла размещают сепаратор и пароперегреватель.

Безопасность эксплуатации обеспечивает взрывной клапан, который обязательно устанавливают на одной (чаще задней) стенке котла. Механизм срабатывает в случае превышения давления в топке.

Автоматика и система управления

Сложность управления промышленным котлом связана с постоянно изменяющимися температурой и давлением воды, мгновенным расходом газа, забором воздуха для горелки и другими факторами.

Чтобы исключить человеческий фактор, все управление осуществляется с помощью специальных контроллеров.

Данные для их работы поступают с датчиков температуры, давления, расхода воздуха и газа. Для большей надежности в современных котлах автоматику разделяют на две части:

  • Автоматика подачи топлива, которая отвечает за работу модуляционной горелки и поддержание стабильной работы всей системы.
  • Автоматика безопасности учитывает критические условия работы котла, наличие пламени в топке, подачу газа, нагрев теплоносителя. В случае неисправности происходит отключение котла и прекращение подачи топлива. Некоторые модели котлов снабжены системами самодиагностики.

Внимание! Обычно используется природный газ: метан. Он легче воздуха и является оптимальным топливом

В отдельных случаях допускается сжигание пропан-бутановой смеси. Этот газ тяжелее воздуха и требует соответствующей настройки оборудования.

Как устроены газовые котлы

Основные узлы газового котла

Принципиальная схема устройства газового котла отопления, практически, идентичная для большинства модификаций. Это значит, что главные блоки, из которых собираются котлы и принцип работы газового котла отопления у них одинаковые:

  1. Газогорелочное устройство, выполнено в виде перфорированной прямоугольной конструкции. Внутри которой расположена форсунка. Через нее поступает газовое топливо для сжигания в топочной камере. Эффективность горения обеспечивается благодаря равномерному распределению топлива по всей поверхности горения.
  2. Теплообменный аппарат – стальной короб с развитой трубной поверхностью нагрева. При сгорании газа, выделяющееся тепло нагревает стенки теплообменника, по внутреннему контуру которого протекает греющий теплоноситель. От соприкосновения с горячими поверхностями, бойлер нагревает воду, которая позже отдает свое тепло в отопительной системе. В одноконтурных котлах размещен один теплообменный аппарат, для контура отопления. В двухконтурном — два, в том числе теплообменник ГВС.
  3. Циркуляционный насос служит для принудительного движения греющей воды в контуре отопления. Устройство присутствует только в моделях котлов с принудительной циркуляцией.
  4. Расширительный бачок — защитное устройство, сбрасывающее лишний теплоноситель, который образуется во время нагрева контура отопления.
  5. Дымоходы и комплектующие. Требования к дымоходам для газовых котлов определены правилами СНИП. В котлах атмосферного открытого типа, они подключаются к дымоходам, работающим с естественной тягой.

Наличие вспомогательных узлов в котле, отличает его от газовой колонки. Устройство напольного газового котла отличается от настенного, более мощными габаритами и весом, в связи с тем, что в их конструкцию обычно входит накопительная емкость для горячей воды.

Блок автоматики управления и защиты, предназначен для регулирования режимами котла в зависимости от температуры внутреннего/наружного воздуха и защиты агрегата, при создании аварийных ситуаций.

Например, высокое давление газа или теплоносителя, отрыв газового факела, утечка воды, высокая температура греющего контура отопления или ГВС. Ее работа основывается на использовании первичных датчиков — термопары газового котла и работы трехходового клапана.

Двухконтурный котел

Двухконтурный газовый агрегат отличается от одноконтурного котла тем, в его конструкции размещен не один теплообменник для отопления, а два — первичный и вторичный.

Принцип действия двухконтурного котла

Первый размещен непосредственно в зоне сгорания газа. Его цель состоит в подогреве отопительного теплоносителя. Вторичный выполняет работу по нагреву горячей воды.

Необходимо обозначить, что функционировать синхронно в 2-х режимах двухконтурный газовый котел не имеет возможности. Это объясняет присутствие в его системе трехходового клапана, который при открытии крана горячей воды на смесителе отправляет теплоноситель в контур ГВС.

Устройство газовой горелки для котла

Горелочное устройство газового котлоагрегата классифицируется по следующим типам:

  1. Одноуровневая, способна работать только в двух вариантах — Стоп/Пуск. Несмотря на низкую рентабельность и пониженный ресурс использования, обладают популярностью из-за несложной конструкции и низкой цены.
  2. Двухуровневая, обеспечивает работу котла на двух режимах – 50/100 %. Ее достоинства ощущаются в переходной отопительный период, поскольку для обогрева жилья нет нужды использовать устройство на всю мощность.
  3. Модулируемая — умная система регулировки режимами котлоагрегата, которая способна самостоятельно выполнять настройку работы в диапазоне 20-100 %. Такая система обеспечивает эффективную и продолжительную работу котла. При этом его цена на порядок выше обычных отопительных аналогов с одно и двухуровневыми горелочными устройствами.

Кроме того горелки подразделяются на установки открытого и закрытого типа. При первом варианте воздух, нужный для процесса горения газа, прибывает непосредственно из комнаты, в которой располагается котлоагрегат. Воздух для закрытой топки поступает через коаксиальный дымоход с применением вентилятора для его забора из атмосферы.

Устройство промышленного котла, работающего на газе

Отличия затронули топочную камеру, автоматику, а также устройство газового горелочного устройства. Благодаря особенностям конструкции, помимо нагрева теплоносителя, продуцируется большое количество горячего пара, используемого в различных сферах производства.

Устройство топочной камеры

Данный принцип работы отличает все паровые котлы. Конструкционные отличия заключаются в принципе подогрева теплоносителя. В жаротрубных моделях, внутри теплообменника расположены трубки, по которым циркулирует нагретый дым. В водотрубных котлах, наоборот, горячий воздух окружает трубы с циркулирующим теплоносителем.

Автоматика промышленных котлов

В промышленных котлах, предусмотрено автоматическое регулирование работы, обеспечивающее безопасность эксплуатации. За работой котельной следит автоматика. Современное оборудование, оснащено микропроцессорными контроллерами и модуляционной горелкой, автоматически изменяющей производительность и подстраивающейся под необходимые параметры.

Безопасность эксплуатации обеспечивают следующие узлы:

  • Автоматика для подачи газа – работает в двух базовых режимах на сжигание магистрального и сжиженного газа, что очень удобно и позволяет попеременно использовать каждый вид топлива. Автоматика отслеживает, параметры давления газа и выключает работу котла при достижении максимально допустимых значений и показателей.
  • Автоматика безопасности – представляет целую многоуровневую систему, контролирующую подачу и давление газа, наличие пламени на горелочном устройстве, электророзжиг, параметры тяги, температуру нагрева теплоносителя и многое другое.В некоторых котлах, помимо прочего, предусмотрена система самодиагностики, проверяющая работоспособность оборудования и сохраняющая результаты проверок в базе данных контролирующего процессора.

Правила промышленной безопасности газовых котлов

Любое газовое оборудование – потенциально опасно. Котельная имеет класс взрывоопасности, В1-В4. По этой причине, к установке теплогенератора, работающего на сжиженном или магистральном газе, предъявляются высокие требования, описанные в СНиП и ППБ. Ввод котельной в эксплуатацию, происходит только после инспекции представителя Газнадзора.

Существуют несколько требований, отдельно оговаривающих промышленное использование газового отопительного теплогенератора:

  • Обслуживание промышленных отопительных котлов, осуществляется дважды в году: в начале и после окончания отопительного сезона.
  • Паровые котлы чувствительны к качеству воды. Накипь, при высоких температурах горения газа, может стать причиной возникновения аварийной ситуации. Подключение системы водоподготовки и фильтра для умягчения воды, непременное условие ввода котла в эксплуатацию.
  • В котельной предусматривают систему пожарной сигнализации, детекторов утечки угарного газа, индивидуальные средства защиты и пожаротушения.
  • К контролю работы котельного оборудования, допускаются специально обученные специалисты с необходимым допуском.

Все чаще для отопления и горячего водоснабжения в домах используются котлы. Они компактны, мощны, удобны в эксплуатации. Газ на сегодняшний день обходится дешевле, чем другие виды топлива

Если вы задумываетесь об установке такого оборудования у себя дома, важно понять, как работает газовый котел. Это поможет вам быстрее разобраться в управлении техникой и успешно ее эксплуатировать

Вспомогательное оборудование котельной

Для того чтобы в котле эффективно протекали процессы теплопередачи, все потоки воды, топлива и воздуха должны пройти процесс подготовки, перед подачей в агрегат. Эти задачи выполняет вспомогательные котельные установки.


Группа насосов в котельной

К вспомогательным элементам котлоагрегата относят устройства:

  • системы топливоподачи;
  • системы дымоочистки;
  • тягодутьевые аппараты;
  • питательные и циркуляционные насосы, отвечающие за движение воды по контуру;
  • сепарационные устройства котла;
  • установка водоподготовки.

К тягодутьевым аппаратам относятся дымососы и вентиляторы работающих в системе газовоздушных трактов котла. Первые служат для создания разряжения в топочной камере и отвода дымовых газов через дымовую трубу в атмосферу.

Они устанавливаются между газоходом и дымовой трубой, обычно вне помещения котельной, сзади котла, из-за высокого уровня шума, создаваемого при работе.

Вентиляторы предназначены для принудительной подачи воздуха в топочную камеру, для создания газовоздушной смеси на выходе из газовой горелки, для обеспечения полного сгорания топлива. Устройство также устанавливается вне здания котельной, но перед фронтом котла.

Сепарационные устройства служат для сепарации пара от котловой воды, их монтаж выполняют в верхнем барабане котла. Система водоподготовки занимается очисткой питательной воды от солей жесткости в натрий-катионитовых фильтрах для уменьшения процессов накипеобразования на котловых поверхностях нагрева котла и удаление активного кислорода в деаэрационно-питательной установке, для уменьшения коррозионных процессов во внутренних поверхностях нагрева теплогенератора.

Для питания паровых котлов, устанавливают не менее двух электронасосов, с рабочим давлением не менее 1.25 давления водяного тракта котла, и производительностью 110% от номинальной паропроизводительности всех работающих котлов.

Кроме того устанавливают два паровых насоса не менее 50% номинальной производительности котельной.

Насосы котельной подразделяются:

  1. Питательные — предназначены для подачи питательной воды в котел.
  2. Подпиточные – для подпитки контура теплоснабжения при утечках теплоносителя в магистральных сетях.
  3. Сетевые для циркуляции теплоносителя в подающем и обратном трубопроводе. Они также используются и для водогрейных котельных.
  4. Насосы ХВО — в системе химводоподготовки.
  5. Газовое оборудование.

Водогрейная котельная. Котельная водогрейного режима. Водогрейная котельная – принцип работы, описание, комплектация, фото

Котельная водогрейного режима – распространенный вариант теплогенерирующей установки.

География поставки любой регион РФ и СНГ
Гарантия 24 мес
Краткое описание Современные водогрейные котельные – высокоэффективные отопительные системы, которые могут использоваться для обогрева помещений разных площадей и типов. У нас можно выбрать котельную подходящей мощности быстро и просто

Расчёт стоимости в 1 клик!

Водогрейная котельная описание

Водогрейная котельная – это независимая система, которая отвечает за подачу горячей воды и отопление. Она проста в установке, имеет высокий КПД, незначительные теплопотери, успешно работает в любых климатических условиях, безопасна для окружающей среды.

Многим пользователям интересна водогрейная котельная, принцип работы которой заключается в циклическом процессе. Если коротко, то теплоноситель нагревается, затем распределяется по участкам потребления и возвращается назад.

Назначение водогрейной котельной весьма обширно. Она применяется как жилых, так и промышленных зданий.

Водогрейные котельные установки могут работать на различных видах горючего

Принимая во внимание будущее назначение систем, можно говорить о таких видах:

  • Жидкое.
  • Газообразное.
  • Твердое.

По типу потребляемого топлива, газовая водогрейная котельная система – одна из самых популярных

Очень часто водогрейная промышленная котельная (СПб) является смешанной. В комплектации такой установки предусмотрено наличие и парового, и водогрейного котлов. Их одновременное или попеременное использование, позволяет максимально выгодно добиваться конечных целей.

Как показывает практика, блочные водогрейные котельные (Санкт-Петербург) заказывают, как малые, так и крупные объекты ЖКХ, учреждения и предприятия. Цена на эти системы довольно демократична, что привлекает многих заказчиков.

Работа и устройство водогрейного котла


Независимости от модели оборудования, все устройства работают одинаково: теплоноситель нагревается до необходимой температуры и передает тепло отопительной системе.

Различают следующие виды водогрейных агрегатов:

  • Газовые.
  • Жидкотопливные
  • Электрические
  • Твердотопливные.

Устройство водогрейного котла конструктивно отличается в зависимости от выбранного вида котла, и, соответственно, в зависимости от используемого топлива, применяют разные горелки. Они могут быть атмосферными встроенными атмосферными или сменными наддувными. Встроенные горелки предусматривают использование только определенного типа топлива. Более удобны сменные горелки, так как они позволяют, в случае необходимости, легко переходить с одного типа горючего на другой.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
