Какое окно должно быть в газовой котельной

Нормативные положения и проектная документация

Абсолютно все требования к установке газовых котлов находятся в свободном доступе в следующих строительных нормах и правилах:

  • СНиП 31-02-2001;
  • СНиП 2.04.08-87;
  • СНиП 41-01-2003;
  • СНиП 21-01-97;
  • СНиП 2.04.01-85.

Далее используются данные и цифры, взятые из соответствующих СНиПов.

1. Начинать нужно с подачи заявки на одобрение технических условий. Наличие этого документа дает право заявителю начинать монтаж и подключение отопительного оборудования к центральной газовой магистрали. Заявка оформляется в газовой службе, где рассматривается специалистами в течение тридцати календарных дней.

Чтобы ускорить получение вышеуказанного документа и избежать возможных заминок, в заявке нужно указать предполагаемый среднесуточный объем природного газа, который потребуется на обеспечение отопительных нужд. Эта цифра рассчитывается индивидуально по нормативам, приведенным в первом из перечисленных СНиПов.

  • Для бытового газового котла с контуром горячего водоснабжения и используемого в средней полосе России, расход топлива составляет 7-12 м3/сутки.
  • Газовая плита для приготовления пищи потребляет 0,5 м³/сутки.
  • Использование проточного газового нагревателя (газовой колонки) потребляет 0,5 м³/сутки.

По ряду причин после рассмотрения газовой службой заявки на получение разрешения на подключение может быть дан отказ. При этом, ответственный орган обязан выдать владельцу частного дома документ, в котором официально указаны все причины отказа. После их устранения заявка подается повторно.

2. Следующим шагом после получения технических условий является еще более длительный, но необходимый процесс – создание проекта. Основной частью этого документа является план-схема, на которой указано расположение котла, учетного оборудования, газовых трубопроводов, а также всех точек подключения.

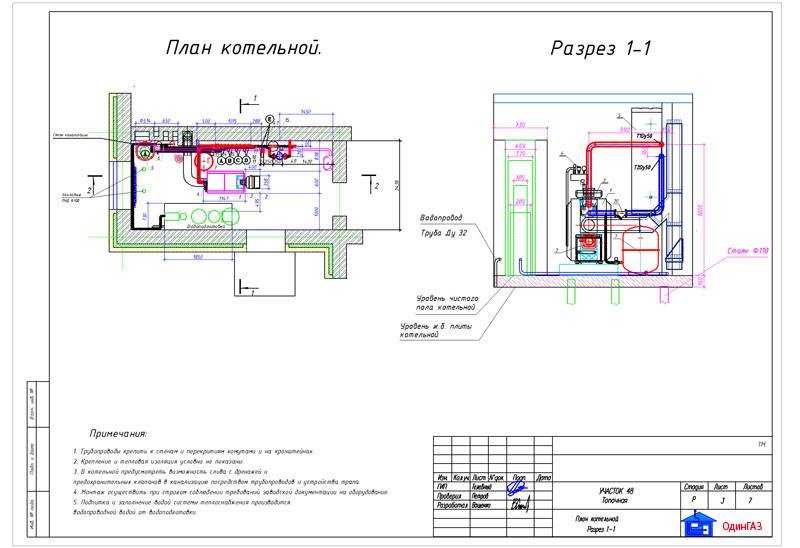

Для составления проекта всегда привлекается соответствующий специалист. У него должно быть разрешение на выполнение этой работы. Своими силами разработать проект не получится. Во всяком случае, газовая служба не примет к рассмотрению документ, подготовленный неспециалистом.

После составления проекта его нужно передать на согласование. Этим занимается отделение газовой службы, контролирующее газоснабжение в конкретном населенном пункте или районе. Как правило, на согласование проекта уходит до 90 суток, и только после получения положительного ответа можно начинать работы по обустройству котельной и монтажу отопительного агрегата.

Вместе с проектом и заявкой на его рассмотрение нужно приложить следующие документы:

  • технический паспорт (есть в комплекте с оборудованием);
  • официальную инструкцию по эксплуатации (можно копию);
  • сертификаты;
  • документ, подтверждающий соответствие конкретного оборудования требованиям безопасности.

Также рекомендуется проконсультироваться со специалистом, составляющим проект. Он предоставит максимально актуальную информацию по этим вопросам, расскажет о возможных нововведениях, изменениях в законодательных нормах и часто встречающихся подводных камнях. Эти знания гарантированно сэкономят вам немало времени и нервов.

Согласование проекта, аналогично, как и получение ТУ, может закончиться отказом. При этом, владельцу на руки выдается предписание, в котором указаны ошибки, недочеты или несоответствия, которые необходимо устранить. После исправлений заявка подается и рассматривается повторно.

Чем нужно руководствоваться

На вопрос, как выбрать котел отопления, очень часто отвечают, что основной критерий – это доступность того или иного топлива. В данном контексте выделим несколько видов котлов.

Газовые котлы

Газовые котлы являются самыми распространенными видами отопительного оборудования. Это обусловлено тем, что топливо для таких котлов стоит не очень дорого, оно доступно для широкого круга потребителей. Какие бывают котлы отопления на газу? Они отличаются друг от друга в зависимости от того, какой тип горелки – атмосферная или надувная. В первом случае отработанный газ идет через дымоход, а во втором – все продукты сгорания уходят через специальную трубу при помощи вентилятора. Конечно, второй вариант исполнения будет немного дороже, однако именно он не будет требовать отвода дыма.

Настенный газовый котел

Что касается способа размещения котлов, то выбор котла отопления предполагает наличие напольных и настенных моделей. Какой котел отопления лучше в данном случае – ответа нет. Ведь все будет зависеть от того, какие цели вы преследуете. Если, кроме отопления, вам нужно будет проводить горячую воду, то можно поставить настенные современные котлы отопления. Так вам не нужно будет ставить еще и бойлер для нагрева воды, а это – экономия финансов. Также в случае с настенными моделями можно выводить продукты сгорания прямо на улицу. А небольшие размеры таких приборов позволят идеально вписать их в интерьер.

Недостаток настенных моделей – это их зависимость от электрической энергии.

Электрические котлы

Далее рассмотрим электрические котлы отопления. Если в вашей местности нет газа, проходящего магистралью, электрический котел сможет вас спасти. Такие разновидности котлов отопления – небольшие по размерам, поэтому они могут использоваться в небольших домах, а также в коттеджах от 100 кв.м площадью. Все продукты горения будут безвредными с экологической точки зрения. А монтаж такого котла не потребует специальных умений. Стоит отметить, что электрические котлы не очень распространены. Ведь топливо дорогое, а цены на него растут и растут. Если вы спрашиваете, какие котлы для отопления лучше с точки зрения экономии, то это – не вариант в данном случае. Очень часто электрические котлы служат в качестве запасных приборов для отопления.

Котлы на твердом топливе

Теперь пришло время рассмотреть, какие есть котлы отопления на твердом топливе. Такие котлы считаются наиболее древними, такая система используется для отопления помещений уже давным-давно. И причина этому простая – топливо для таких устройств доступно, в его качестве могут быть дрова, кокс, торф, уголь и т.д. Единственный недостаток – это то, что такие котлы не способны работать в автономном режиме.

Газогенераторный твердотопливный котел

Модификация таких котлов – это газогенераторные приборы. Отличается такой котел тем, что можно управлять процессом горения, а производительность регулируют в пределах 30-100 процентов. Когда вы думаете, как подобрать котел отопления, следует знать, что топливо, которое используют такие котлы, – это дрова, влажность их не должна быть меньше 30%. Газогенераторные котлы зависят от подачи электрической энергии. Но они имеют и преимущества в сравнении с твердотопливными. У них высокий КПД, который в два раза выше твердотопливных приборов. А с точки зрения загрязнения окружающей среды они экологичные, так как продукты горения не попадут в дымоотвод, а будут служить для того чтобы образовывался газ.

Рейтинг котлов отопления показывает, что одноконтурные газогенераторные котлы нельзя применять для подогревания воды. А если рассматривать автоматизацию, то она велика. Часто можно найти программаторы на таких приборах – они регулируют температуру носителя тепла и подают сигналы, если есть аварийная опасность.

Газогенераторные котлы в частном доме – это дорогостоящее удовольствие. Ведь стоимость котла отопления высокая.

Жидкотопливные котлы

Теперь рассмотрим котлы на жидком топливе. В качестве рабочего ресурса такие приборы используют дизельное топливо. Для эксплуатации таких котлов нужны будут дополнительные комплектующие – емкости для топлива и помещение специально для котла. Если вы думаете, какой котел выбрать для отопления, то отметим, что жидкотопливные котлы имеют очень дорогую горелку, которая порой может стоить как газовый котел с атмосферной горелкой. Но такой прибор имеет разные ступени мощности, именно поэтому с экономической точки зрения его использовать выгодно.

Кроме солярки, жидкотопливные котлы могут применять также и газ. Для этого служат сменные горелки или специальные горелки, которые способны работать на двух типах топлива.

Жидкотопливный котел

Требования к окнам в газовой котельной

Параметры помещения, предназначенного для размещения котельной или бойлерной, определяются строительными нормами и правилами:

  • минимальный объем – 15 м³;
  • минимальная площадь – 6 м²;
  • высота от чистового пола до чистового потолка – 230 см и больше;
  • отделка выполняется негорючими материалами;
  • настенный котел крепится в 1 м от пола и выше, расстояние от него до ближайшей стены должно быть больше 1 м.

Если дополнительно устанавливается колонка для нагрева воды, то размер котельной можно не увеличивать.

Если помещение намного больше, его нужно разделить перегородкой из негорючих материалов. Эти правила применяются для оборудования, использующего газовые котлы до 150 кВт, в частном доме мощность используемых котлов меньше. 1 кВт мощности котла хватает для отопления 10 м² жилой площади.

Бойлерные для частных домов более 1500 м² оборудуются в отдельно стоящих постройках, возводимых с соблюдением норм пожарной безопасности, взрывобезопасности.

Если мощность котла не превышает 60 кВт, допускается его размещение в кухонном помещении, при этом необходимо соблюдать правила пожарной безопасности, в том числе касающиеся вентиляции и оборота воздуха на кухне.

К окну в котельной применяются не только требования по размеру, но и конструкционные требования. Нельзя использовать стеклопакеты – только остекление в одно стекло. Это связано с тем, что окно газовой бойлерной – это легкосбрасываемая конструкция, предназначенная для отведения ударной волны в случае взрыва газа наружу, чтобы не допустить повреждения дома. Окно должно быть с форточкой, чтобы была возможность проветрить бойлерную при утечке газа.

Окно в котельной, кроме функции проветривания и отведения взрывной волны, служит и для естественного освещения помещения с газовым оборудованием, чтобы в бойлерной можно было ориентироваться в случае нештатной ситуации с отключением электричества.

Требования к помещению

Если мощность газового котла не более 60 кВт, то его можно разместить на кухне. При мощности 150 кВт газовый агрегат размещают в удобном отдельном помещении дома (на любом этаже, чердаке). При общей мощности 350 кВт – в отдельном помещении цокольного или подвального типа, пристройке. Запрещается установка котельного оборудования в жилом помещении.

Площадь котельной в доме напрямую зависит от мощности оборудования, но высота потолков должна быть более 2 метров. Мощные газовые котлы (от 200 кВт) размещают  в больших по площади помещениях  – не менее 15 м2, средней мощности (от 60 кВт) – до 13 м2, малой мощности (до 30 кВт) – 7,5 м2.

Еще одним требованием является использование негорючих отделочных материалов на всех поверхностях котельной в частном доме. От смежных жилых комнат котельную необходимо изолировать огнеупорными материалами.

Помещение должно иметь окна с площадью остекления 0,03 м2 на 1 м3 пространства. При остеклении котельной требования безопасности предусматривают площадь стекла не менее 0,8 м2 и толщину 3 мм. Чем больше площадь стекла, тем оно должно быть толще. Окно необходимо для проветривания котельной, если вентиляция не работает. Недостаточное остекление котельной можно компенсировать вытяжными клапанами диаметром 15 см и увеличенной щелью под входной дверью.

Двери в помещение с газовым котлом устанавливаются вплотную, снизу должен быть зазор 2 см для циркуляции воздуха. Либо помещение должно иметь окно с решеткой. Вентиляционные отверстия в полотне могут быть сделаны самостоятельно при помощи болгарки или дрели. Двери должны открываться наружу и быть металлическими.

Площадь остекления в газовой котельной

Остекление газовой котельной в деревянном доме

Выбирая помещения в доме для размещения газового котла, следует обязательно учитывать следующие нормативы, на которые обязательно обращают внимание пожарные инспекторы при проверке. Это те нормативы, которые при инспекции вам ни за что не простят – и, следовательно, вы будете оштрафованы, и вам придется либо демонтировать оборудование, либо перестраивать помещение котельной

Нормы, которые нельзя нарушать:

  • Объем котельной – потолок может быть немного ниже двух с половиной метров – но это не должно повлиять на количество кубических метров помещения
  • Вентиляция (естественная и принудительная)
  • Наличие выхода наружу – если котел расположен в доме (в отдельных случаях допускается наличие прохода в другое помещение – но в любом случае дверей должно быть две)
  • Площадь остекления в газовой котельной – наличие и величина окна (окон)

Окно в газовой котельной

  • В помещение, где стоит газовое оборудование, окно должно быть обязательно
  • Окно должно быть обязательно оснащено форточкой для проветривания при возможных утечках
  • Величина окна (окон) должна соответствовать всем нормам, прописанным в СНиП (Строительные Нормы и Правила), а также инструкциям Министерства Строительства
  • Окно должно открываться наружу

Если какое-либо требование из вышеперечисленных не соблюдено, вам предстоит неприятный разговор с принимающим инспектором. Но самое главное – при аварии могут пострадать дом, имущество или даже ваше здоровье. Поэтому соблюдайте нормы не для галочки – делайте все по правилам, чтобы не навредить себе.

Площадь окна

Площадь остекления в газовой котельной рассчитывается, исходя из следующих параметров:

Остекление газовой котельной

  1. Если общий объем помещения котельной составляет 15 метров кубических (минимальный размер для котельной), то общая площадь окна должна быть не меньше 0,5 метра квадратного. Большая площадь окна не будет недостатком.
  2. В том случае если объем котельной больше минимального, площадь окна рассчитывается по формуле – на каждый дополнительный метр кубический помещения добавляется к площади окна 3 сантиметра квадратных

Даже если вы чувствуете в себе силы самостоятельно рассчитать все размеры, следуя инструкциям и правилам, и смонтировать газовое оборудование, трубы и радиаторы – все равно подумайте о приглашении для установки и расчетов специалистов. И тогда вы избежите волокиты с подписанием и согласованием множества документов, а самое главное – будете уверены, что все сделано надежно и с соблюдением нормативов.

Звоните +7(495)105-95-67 прямо сейчас, получите консультацию специалиста по котельной Вашего дома.

Законодательство об окнах в котельных

Вопрос с остеклением помещений, где размещены газовые котлы регулирует СП 402.1325800.2018, который вступил в силу 6 июня 2019 г.

Но нормы указанного документа гласят только о том, что окна в котельной должны быть и регламентируют их вид, площадь. А все остальные подробности изложены в ГОСТ Р 56288-2014, на который ссылается СП 402.1325800.2018.

Форма окна в помещении с газовым котлом может быть любой. Главное, чтобы оно было и соответствовало установленной площади. А еще, нужно не забыть предусмотреть форточку или любой другой способ для проветривания

Поэтому проектирование котельной должно выполняться с учетом норм, изложенных в этих двух подзаконных актах.

Нормативы и правила при расчете площади окна

Требования к котельной

Существуют определенные требования к окну в котельной частного дома. Конструкция должна соответствовать всем нормам пожаробезопасности жилого помещения. В соответствии с нормами СНиП, принятыми в 2017 году, оконный проем должен быть рассчитан в соотношении 0,03 квадратных метра на один кубический метр помещения.

Приток воздуха должен проходить через отверстие с улицы не меньше 150*200 мм. Чтобы уменьшить объем теплопотерь, нужно сделать утепление перемычки над окном, а также утеплить оконные откосы со стороны улицы при помощи пеноплекса.

В нормах СНиП указано, что газовый котел может быть установлен только в помещении с окном. Оно должно оснащаться любым приспособлением для проветривания. Окно в топочной должно рассматриваться не только как источник освещения, но и как самый главный элемент вентиляции.

Рассчитанная площадь 0,03 на квадратный метр должна составлять не само окно, а именно стекло. Оно в свою очередь представляет ограждающую легкосбрасываемую конструкцию. Если эти условия не будут соблюдены, газовые службы не разрешат запускать котельную.

Под наименованием “ограждающая легкосбрасываемая конструкция” понимается элемент здания, который должен легко разрушаться для сбрасывания избыточного давления. В связи с этой функцией конструкций, для них не подходят армированные стекла. Им свойственна прочность, поэтому стекло не разрушится под действием нагрузки. Стравливание избыточного давления не произойдет.

Нельзя использовать в котельных:

  • сталинит;
  • поликарбонат;
  • триплекс.

По нормам ГОСТа допустимо, что обычное стекло может быть заменено оконными элементами:

  • с поворотной конструкцией, которая состоит из створки легкосбрасываемого типа – во время взрыва газа она должна открыться наружу и вращаться вокруг петель под воздействием избыточного давления;
  • со смещаемой частью, которая состоит из рамы со стеклопакетом – во время взрыва газа конструкция разрушается под воздействием давления и выпадает наружу.

Поворотная створка на оконной конструкции может быть вертикальной или горизонтальной. Благодаря разнообразию вариантов повышается функциональность окна.

Какими должны быть окна?

В СП 402.1325800.2018 сказано о том, что газовый котел можно устанавливать только в специально оборудованном помещении с окном.

Причем этот элемент конструкции котельной должен быть оснащен:

  • форточкой;
  • любым другим приспособлением, пригодным для обеспечения проветривания котельной.

То есть указанные особенности конструкции окна свидетельствуют о том, что оно рассматривается не только в качестве источника естественного света. А и как важный элемент системы вентиляции котельной.

Площадь остекления котельной

В п. 5.10 упомянутого выше Свода правил сказано о том, что площадь стекла должна составлять не меньше 0,03 м² на каждый кубический метр объема помещения, где установят газовый котел.

Это является стандартным значением для зданий, относящихся к группе Б пожарной/взрывопожарной опасности.

В профильном Своде правил указана минимальная площадь окна в помещении с газовым котлом. Но, по сути, эта цифра указывает на то, каким должен быть проем для обеспечения эффективного стравливания избыточного давления

Причем следует обратить внимание на то, что указанную выше площадь должно занимать на окно в целом, а именно стекло. Которое, к тому же, должно представлять собой легкосбрасываемую ограждающую конструкцию, иначе котельная не будет допущена к эксплуатации

Эксплуатация и техника безопасности

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

  • появление запаха газа;
  • перегрев теплоносителя;
  • отключение электроэнергии;
  • срабатывание тревожной сигнализации;
  • нарушение целостности участка трубопровода;
  • пламя, погасшее без отключения и каких-либо других причин;
  • некачественная работа вентиляции, недостаточная тяга в дымоходе;
  • изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
  • обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие

К дополнительным мерам предосторожности относится:

  • приобретение огнетушителей;
  • монтаж пожарной сигнализации;
  • запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Известные производители

Производством оконных конструкций занимаются многие компании. Наиболее известными считаются:

  1. КБЕ – это производитель, выпускающий оптимальные варианты для помещений, где установлено газовое оборудование.
  2. Novotex Termo – окна этой фирмы подходят для складов, ангаров, цехов и котельных.
  3. Rehau GENEO – вариант алюминиевого остекления с однокамерным стеклопакетом.

Важно знать, какое окно должно быть в газовой котельной, так как несоблюдение требований приведет к большим потерям. Весь процесс газификации частных домов находится под контролем специальных служб

Нарушение норм может привести не только к большим штрафам, но и к возникновению аварийной ситуации.

Требования для разных помещений

При оформлении котельной следует руководствоваться как минимум тремя сводами правил (СП):

  • 62.13330 (действует с 2011 года, посвящен системам распределения газа);
  • 402.1325800 (введен в оборот с 2018 года, отражает нормы проектирования газовых комплексов в жилых домах);
  • 42-101 (работает с 2003 года, в рекомендательном режиме описывает порядок проектирования и подготовки систем распределения газа на основе неметаллической трубы).

Отдельно стоит упомянуть еще одну рекомендательную инструкцию, которая относится к установке теплоагрегатов, отвечающих за обогрев и подачу горячей воды в одноквартирном и блокированном жилье. При составлении точных проектов руководствуются всеми этими документами, к примеру, чтобы грамотно протянуть трубы и правильно расположить все точки подключения. Определяя размер котельной, ориентируются и на нормы по части расстояний между компонентами, по величине проходов.

Если установить все необходимое оборудование вдоль одной из стен, то аппараты обычно занимают 3,2 м по длине и 1,7 м по ширине с учетом необходимых проходов или дистанций. Конечно, в конкретном случае могут быть любые другие параметры, и потому без консультации с инженерами не обойтись все равно. Необходимо понимать, что расчетные габариты оборудования и площадок даются всегда без учета пространства для открытия дверей и окон.

К сведению: руководствоваться нормами СП 89 не следует. Они относятся только к теплогенерирующим установкам мощнее 360 кВт. При этом здания для таких котельных занимают уже не менее 3000 кв. м. Потому ссылки на такой норматив при проектировании отопительной системы частного дома попросту незаконны. И если их пытаются ввести, то это признак непрофессионализма инженеров или даже жульничества.

Упомянутый выше объём 15 м3 в реальности крайне невелик. Дело в том, что реально это всего лишь 5 кв. м, и для установки аппаратуры этого очень мало. В идеале следует ориентироваться хотя бы на 8 кв. м или в пересчете на объем 24 куб. м.

Высота котельной непременно должна составлять минимум 2,2 м. В самых разных помещениях между полом котельной и окном верхнего этажа должно быть не менее 9 м. Это означает, что над котельной пристройкой запрещено оборудовать окна, а вместе с ними и жилые комнаты. При общей площади дома менее чем 350 кв. м можно, вообще, отказаться от оборудования отдельной котельной в полном смысле слова, отведя под котел кухню (кухню-столовую). Государственные контролеры проверят только, чтобы мощность оборудования была не выше 50 кВт, а объем кухни составлял минимум 21 куб. м (при площади от 7 м2); для кухни-столовой эти показатели составят не менее 36 куб. м и 12 м2 соответственно.

При установке котла на кухню главная часть вспомогательного оборудования (бойлеры, насосы, смесители, коллекторы, бачки расширения) ставят под лестницу либо в шкаф величиной 1х1,5 м. Но при характеристике размера помещения для котла нельзя забывать про требования к габаритам остекления. Они подбираются с таким расчетом, чтобы дом точно не страдал от взрывов или страдал минимально. Суммарная площадь стекла (без учета рам, шпингалетов и тому подобных вещей) составляет не менее 0,8 кв. м даже в аппаратной от 8 до 9 м2 площадью.

Если суммарное пространство котельной превышает 9 кв. м, то расчет тоже несложен. На каждый кубометр теплового сооружения отводится по 0,03 м2 чистого стеклянного покрытия. Типовой оконный габарит необязательно считать специально, достаточно руководствоваться простым соотношением:

  • зал до 10 квадратов — остекление 150х60 см;
  • комплекс на 10,1-12 квадратов — 150х90 см;
  • 12,1-14 м2 — соответствуют стеклу 120х120 см;
  • 14,1-16 м2 — рама 150 на 120 см.

Вышеупомянутые данные о двери шириной 80 см в целом верны, но иногда они недостаточны. Правильнее исходить из того, что дверь должна быть на 20 см шире котла либо бойлера. При расхождении их величины ориентируются на больший аппарат. В остальном можно ограничиться только соображениями собственного удобства и практичности. Отдельная тема — размер вентилирующего канала (который также прямо связан с мощностью котла):

  • до 39,9 кВт включительно – 20х10 см;
  • 40-60 кВт – 25х15 см;
  • 60-80 кВт – 25х20 см;
  • 80-100 кВт – 30х20 см.

Размеры газовых котельных в частных домах в видео ниже.
