Монтаж электропроводки на дачном участке часто превращается в лотерею из-за перепадов напряжения в сельских сетях и использования старых кабелей. Правильный подбор защитных устройств позволяет избежать пожара и поражения током, при этом стоимость базового комплекта модульного оборудования для небольшого дома варьируется от 5 000 до 15 000 рублей. Чтобы понять, как выбрать автоматические выключатели и УЗО для дачи, нужно четко распределить нагрузки и учесть особенности материалов стен. Грамотная сборка щитка занимает один рабочий день, но обеспечивает безопасность на десятилетия.
Основы защиты: автоматы, УЗО и дифавтоматы
Автоматический выключатель защищает медный провод от перегрева при перегрузке и мгновенно разрывает цепь при коротком замыкании. УЗО (устройство защитного отключения) работает иначе: оно следит за током утечки и отключает питание, если человек коснулся оголенного провода или произошел пробой изоляции на корпус прибора. Я часто вижу, как путают эти устройства, но важно помнить: автомат бережет кабель, а УЗО — жизнь человека.
Дифференциальный автомат объединяет обе функции в одном корпусе. Он занимает меньше места на монтажной рейке, но обходится дороже. В простых схемах я обычно ставлю одно мощное УЗО на группу из нескольких автоматов, так гораздо экономнее и проще в обслуживании.
Разновидности защитных устройств и их классификация
Автоматы делятся по количеству полюсов: однополюсные (разрывают только фазу) и двухполюсные (фазу и ноль). Критически важна характеристика расцепления. Тип B подходит для освещения и чувствительной электроники, тип C — это стандарт для розеточных групп, а тип D ставят на мощные двигатели с высокими пусковыми токами, например, на глубокие скважинные насосы.
УЗО бывают типа AC (реагируют только на переменный ток) и типа A (переменный и пульсирующий постоянный). Для дачи, где много современной техники с импульсными блоками питания, я рекомендую ставить тип A, хотя AC встречается чаще из-за низкой цены.
| Тип устройства | Назначение | Особенность | Применение на даче |
|---|---|---|---|
| Автомат B | Защита линий | Быстрый отклик | Освещение, электроника |
| Автомат C | Защита линий | Стандартный отклик | Розетки, бытовая техника |
| Автомат D | Защита линий | Задержка при пуске | Насосы, компрессоры |
| УЗО AC | Защита людей | Только переменный ток | Простые цепи, освещение |
| УЗО A | Защита людей | Переменный и постоянный ток | Стиральные машины, ПК |
Ключевые технические параметры
Номинальный ток (амперы) определяет порог, при котором автомат отключит питание. Если поставить слишком слабый номинал, он будет постоянно «выбивать» при включении чайника. Отключающая способность (кА) показывает, какой максимальный ток короткого замыкания выдержит устройство, не расплавившись. Для дачи обычно достаточно 4.5–6 кА.
Для УЗО главным параметром является ток утечки. Для защиты людей используют устройства с порогом 30 мА. Противопожарные УЗО имеют порог 100–300 мА и ставятся на вводе в дом. Я заметил, что в деревянных домах установка противопожарного УЗО обязательна, так как сухая древесина вспыхивает мгновенно при искрении проводки.
| Параметр | Значение (типичное) | Что означает |
|---|---|---|
| Номинальный ток | 16А, 25А, 32А | Максимальный рабочий ток |
| Ток утечки УЗО | 30мА / 100мА | Порог срабатывания защиты |
| Отключающая способность | 4.5 кА / 6 кА | Стойкость к КЗ |
| Время-токовая хар-ка | B, C, D | Скорость срабатывания |
| Класс ограничения энергии | 3 | Минимизация повреждений при КЗ |
Распределение защиты по группам потребителей
Все электроприборы в доме нужно разделить на группы. Это позволит избежать полного обесточивания дома при аварии в одной розетке. Освещение выносится на отдельный автомат (обычно 10А), розетки в комнатах — на 16А. Для мощных потребителей вроде электроплиты или бойлера выделяют индивидуальные линии с номиналом 20-25А.
Уличные постройки, беседки и садовое освещение требуют особого подхода. Здесь я всегда ставлю отдельные УЗО с током утечки 30 мА, так как влага в кабелях — обычное дело. В деревянных домах все соединения выполняю только в распаечных коробках с помощью гильз или клемм, чтобы исключить перегрев дерева.

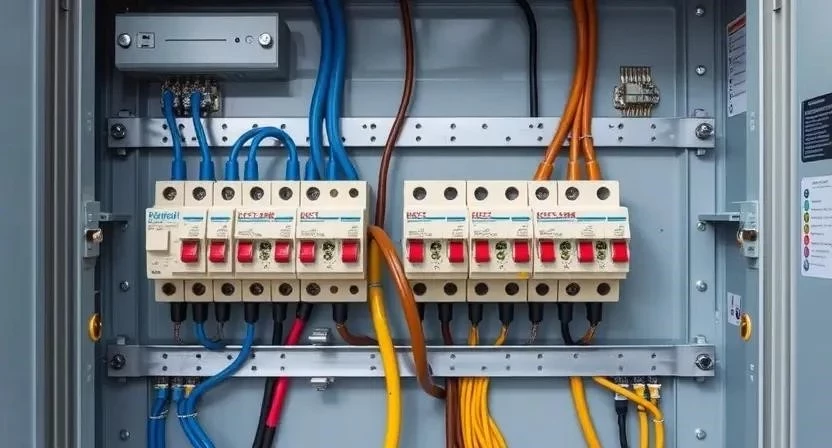

Технология монтажа электрощитка
Сборка начинается с установки распределительного щита. Я рекомендую использовать пластиковые корпуса с DIN-рейкой. Сначала монтируется вводной автомат, затем УЗО, а после него — групповые автоматы. Для соединения модулей использую шину-гребенку, это избавляет от лишних перемычек из провода и делает щиток аккуратным.
Однажды я столкнулся с тем, что из-за плохого зажима провода в клемме автомата начался сильный нагрев, и пластик корпуса начал плавиться. С тех пор я всегда проверяю затяжку каждого винта через неделю после запуска системы.
Необходимые инструменты для работы:
- Набор диэлектрических отверток (шлиц и крест)
- Стриппер для зачистки изоляции
- Кримпер для обжима наконечников (НШВИ)
- Мультиметр для проверки фазы и напряжения
- Бокорезы или кусачки
- Маркер для подписи групп
- Фонарь налобный
- Уровень строительный
Пошаговая инструкция по сборке щитка:
- Планирование схемы и разметка мест под модули (30 мин).
- Крепление корпуса щитка к стене с помощью дюбелей (20 мин).
- Установка DIN-рейки и нулевых шин (15 мин).
- Монтаж вводного автоматического выключателя (10 мин).
- Установка общего или групповых УЗО (15 мин).
- Размещение автоматических выключателей по группам (20 мин).
- Подключение фазного провода от ввода к автоматам через гребенку (30 мин).
- Подключение нулевых проводов к соответствующим шинам (30 мин).
- Заземление всех металлических частей щитка (15 мин).
- Протяжка всех винтовых соединений с усилием (20 мин).
- Проверка схемы мультиметром без подачи напряжения (20 мин).
- Первый запуск и проверка работы кнопки ТЕСТ на УЗО (10 мин).
Меры безопасности: Все работы провожу строго при отключенном вводном рубильнике. Использую только инструменты с изолированными ручками. При работе с электричеством запрещено использовать мокрую одежду или стоять на влажном полу без диэлектрического коврика.

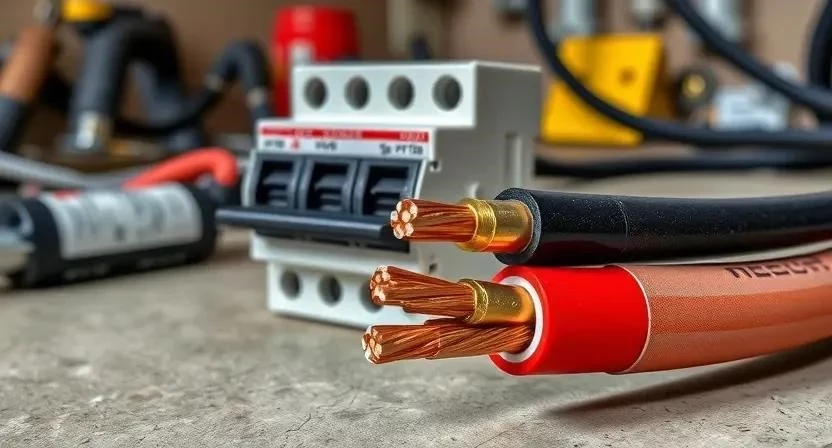

Расчет нагрузки и подбор сечения кабеля
Чтобы выбрать номинал автомата, нужно посчитать суммарную мощность приборов в группе. Формула простая: Мощность (Вт) / Напряжение (220В) = Ток (А). Например, чайник 2 кВт и микроволновка 1.5 кВт вместе дают 3.5 кВт. Это примерно 16 ампер. В таком случае я ставлю автомат на 16А, но только если кабель имеет сечение 2.5 мм².
Я считаю, что ставить автомат большего номинала, чем может выдержать кабель — это преступление. Если на провод 1.5 мм² поставить автомат на 25А, провод сгорит раньше, чем сработает защита.
| Сечение кабеля (медь) | Рекомендуемый номинал автомата | Макс. нагрузка (кВт) | Применение |
|---|---|---|---|
| 1.5 мм² | 10А | 2.2 кВт | Освещение |
| 2.5 мм² | 16А | 3.5 кВт | Розетки общего назначения |
| 4 мм² | 25А | 5.5 кВт | Мощные приборы (плита) |
| 6 мм² | 32А | 7 кВт | Ввод в дом |
| 10 мм² | 40-50А | 9-11 кВт | Магистральный ввод |
Обзор производителей: от бюджета до премиума
На рынке представлены разные бренды. ABB и Schneider Electric — это премиум-сегмент. Их устройства работают безупречно, имеют четкий механизм срабатывания и долговечный пластик. Legrand также считается эталоном надежности, особенно в сериях для профессионального монтажа.
Бюджетные варианты вроде IEK или DEKraft сейчас стали намного лучше. Для дачи, где нагрузки не такие высокие, как на заводе, они вполне подходят. Однако я заметил, что у дешевых моделей иногда «плывет» номинал — автомат может сработать чуть позже, чем заявлено в паспорте.
Преимущества и риски при выборе защиты
Установка качественной автоматики дает уверенность в том, что дом не сгорит из-за старого холодильника. Экономия на УЗО может привести к трагедии, особенно если в доме есть дети или влажные помещения (ванная, кухня).
Плюсы качественной защиты:
- Мгновенное отключение при коротком замыкании
- Защита людей от удара током (УЗО)
- Предотвращение перегрева кабелей в стенах
- Снижение риска пожара в деревянном доме
- Увеличение срока службы бытовой техники
- Легкий поиск неисправности по группам
- Соответствие нормам ПУЭ и пожарной безопасности
- Спокойствие за безопасность семьи
Минусы экономии:
- Риск несрабатывания защиты при аварии
- Быстрый износ контактов и окисление
- Ложные срабатывания УЗО низкого качества
- Возможность оплавления корпуса при перегрузке
- Сложность в замене нестандартных дешевых моделей

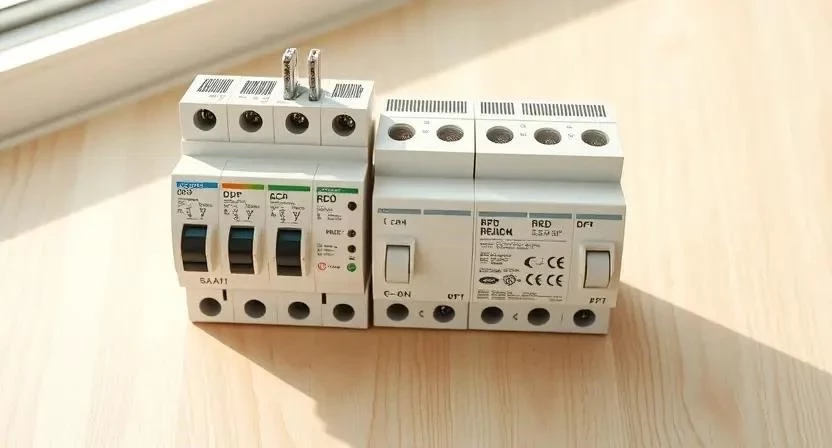

Сравнение: связка Автомат+УЗО против Дифавтомата
Многие спрашивают, что выгоднее. Связка из одного УЗО и трех автоматов занимает больше места, но стоит дешевле. Если выйдет из строя один автомат, вы меняете только его за 200 рублей. Если сгорит дифавтомат, придется менять всё устройство, которое стоит в 3-5 раз дороже.
Дифавтоматы я использую только там, где место в щитке крайне ограничено, или для очень ответственных линий (например, питание насоса в колодце), чтобы иметь индивидуальную защиту от утечки тока для каждого прибора.
Стоимость и советы по покупке
Средняя цена одного автомата на 16А составляет от 150 (бюджет) до 600 (премиум) рублей. УЗО стоит от 400 до 1500 рублей. Чтобы не купить подделку, особенно если берете Schneider или ABB, покупайте только в крупных специализированных магазинах или у официальных дилеров. Подозрительно низкая цена на «бренд» в сомнительном павильоне — первый признак копии.
Мнения профессиональных электриков
Опытные мастера сходятся во мнении, что для дачных сетей с нестабильным напряжением лучше использовать автоматы с характеристикой C. Они прощают небольшие скачки тока при включении техники. Многие коллеги отмечают, что IEK в последних сериях стал вполне достойным вариантом для частного сектора, если не нагружать сеть на 100% круглосуточно.
Я сам в своих объектах комбинирую: на ввод ставлю только премиум (ABB), а на групповые линии — качественный средний сегмент. Это позволяет сбалансировать бюджет без потери общей безопасности.
Примерная смета комплектации щитка для небольшой дачи
| Наименование | Кол-во | Цена (средняя) | |
|---|---|---|---|
| Вводной автомат 25А (2-полюсный) | 1 шт. | 500 руб. | 500 руб. |
| УЗО 25А/30мА (общий) | 1 шт. | 800 руб. | 800 руб. |
| Автомат 10А (свет) | 2 шт. | 200 руб. | 400 руб. |
| Автомат 16А (розетки) | 3 шт. | 200 руб. | 600 руб. |
| Корпус щитка на 12 модулей | 1 шт. | 1200 руб. | 1200 руб. |
| Шина-гребенка, клеммники, провода | комплект | 1000 руб. | 1000 руб. |
| ИТОГО (своими руками) | 4 500 руб. | ||
| Работа мастера (монтаж) | 3 000 — 5 000 руб. | ||
Часто задаваемые вопросы (FAQ)
Почему постоянно выбивает автомат?
Либо вы включили слишком много приборов в одну розетку (перегрузка), либо в каком-то приборе произошло короткое замыкание. Если автомат выбивает сразу при включении — ищите КЗ. Если через 10-15 минут работы — значит, линия перегружена или автомат неисправен.
Как проверить работу УЗО кнопкой ТЕСТ?
Нажмите кнопку ТЕСТ на лицевой панели. Устройство должно мгновенно отключить питание. Эта кнопка имитирует утечку тока. Если УЗО не сработало — его нужно немедленно заменить, так как оно больше не защищает вас.
Можно ли поставить автомат большего номинала, если старый часто выбивает?
Категорически нельзя! Если вы замените автомат 16А на 25А при сечении кабеля 2.5 мм², провод начнет греться. Изоляция расплавится, что приведет к пожару. Правильное решение — разделить группу на две части или заменить кабель на более толстый.
