Организация освещения придомовой территории требует точного расчета мощности и строгого соблюдения электротехнических норм. Плохо продуманный свет создает опасные слепые зоны или, наоборот, слепит жителей соседних участков. В среднем, монтаж базовой системы на участке 6 соток занимает от 3 до 7 дней. Стоимость материалов для среднего варианта начинается от 15 000 рублей. Правила выбора и установки помогут избежать коротких замыканий и лишних трат на переделку.
Что нужно учесть до начала работ
Прежде чем копать траншеи, я всегда изучаю ПУЭ, ГОСТ и СанПиН. Эти документы определяют нормы освещенности двора в люксах, чтобы свет был комфортным и безопасным. Работы относятся к средней сложности. Понадобятся базовые навыки электромонтажа, чтобы не сжечь оборудование. Оптимальное время для установки — весна или осень. В этот период грунт податлив, а сильные морозы еще не сковали землю.

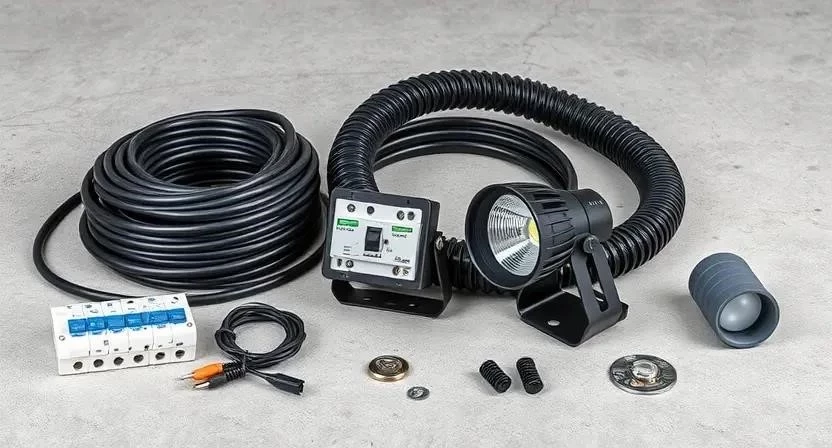

Подбор необходимых материалов
Для надежной работы системы я выбираю только специализированные уличные компоненты. Основной упор делаю на светодиодное освещение территории из-за его высокой энергоэффективности.
- Светодиодные светильники с классом защиты IP65
- Кабель ВВГнг в двойной изоляции
- ПНД-труба для защиты кабеля в земле
- Автоматические выключатели для защиты цепей
- УЗО для предотвращения утечек тока
- Заземляющие проводники из стали или меди
- Распределительные коробки влагозащищенные
- Фотореле для автоматического включения
- Датчики движения для проходных зон
| Материал | Количество (на 100 м2) | Расход на м2 | Цена за ед. (средняя) | |
|---|---|---|---|---|
| LED-светильники | 10 шт. | 1 шт / 10 м2 | 1200 руб. | 12000 |
| Кабель ВВГнг | 150 м | 1.5 м / м2 | 60 руб. | 9000 |
| ПНД-труба | 120 м | 1.2 м / м2 | 40 руб. | 4800 |
| Автоматы/УЗО | 3 шт. | — | 500 руб. | 1500 |
| Заземляющий стержень | 1 шт. | — | 1500 руб. | 1500 |
Инструментарий для электромонтажа
Правильный инструмент сокращает время работы вдвое. Я не рекомендую экономить на мультиметре, так как проверка напряжения — это вопрос вашей безопасности.
| Инструмент | Назначение | Способ приобретения |
|---|---|---|
| Перфоратор | Сверление отверстий в бетоне и кирпиче | Покупка/Аренда |
| Штроборез | Создание каналов для кабеля в стенах | Аренда |
| Мультиметр | Проверка напряжения и целостности цепи | Покупка |
| Стриппер | Быстрое снятие изоляции с проводов | Покупка |
| Уровень | Выравнивание опор и светильников | Покупка |
| Лопата | Рытье траншей под кабель | Покупка |
Планирование и разметка территории
Сначала я рисую схему размещения светильников на плане участка. Важно отметить все существующие коммуникации: водопровод, газ, канализацию. Затем выношу точки установки на натуру с помощью колышков и бечевки. Зоны, где будут стоять опоры, очищаю от мусора и лишней растительности. Это исключает случайное повреждение кабеля при рытье.
Подготовка основания и земляные работы

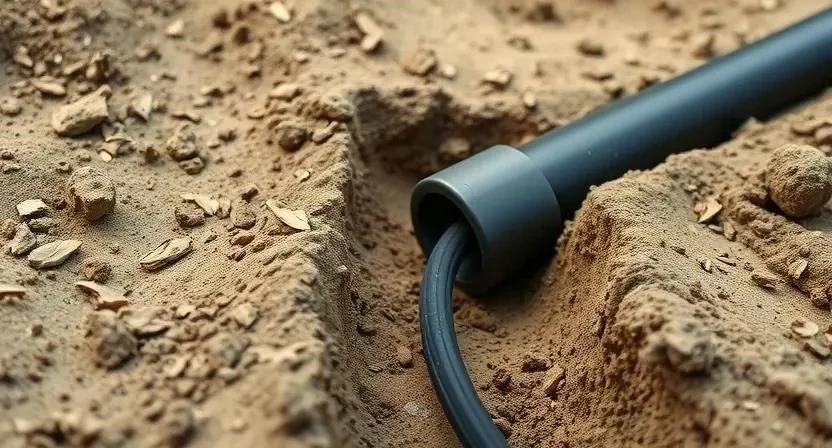

Копаю траншеи глубиной не менее 70 см, чтобы кабель не пострадал от промерзания почвы. В некоторых местах устанавливаю закладные для будущего расширения сети. Под столбы освещения заливаю небольшие бетонные фундаменты. Однажды я решил сэкономить и просто вбил столб в землю — через год его перекосило на 10 градусов. Теперь использую только бетон. Проверяю грунт на стабильность, чтобы избежать просадки опор.
Технология монтажа уличного света по шагам
Процесс требует строгого соблюдения последовательности. Ошибки на ранних этапах приведут к необходимости перекапывать весь двор.
- Составление детального плана освещенности с учетом норм люкс (2-4 часа).
- Монтаж кабельных линий в защитных ПНД-трубах (1-2 дня).

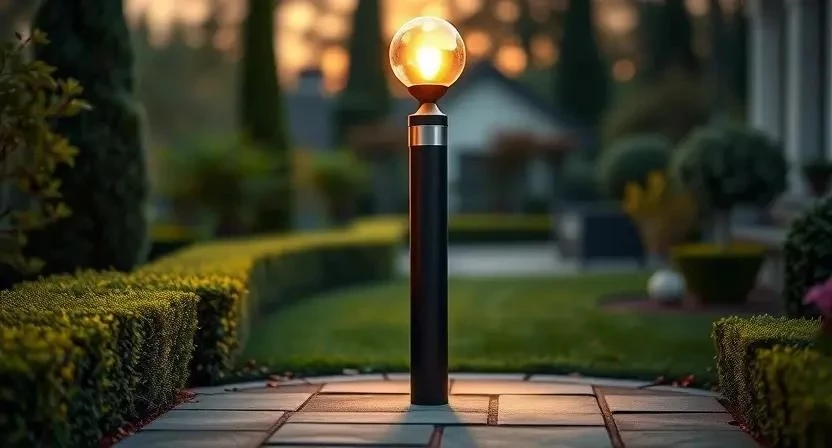

- Установка опор и заливка фундаментов для светильников (1 день).
- Монтаж электрощита и установка автоматики (3-5 часов).
- Подключение светильников к сети через влагозащищенные клеммники (4-6 часов).
- Установка датчиков движения и фотореле для автоматизации (2-3 часа).
- Организация контура заземления для безопасности (4-5 часов).
- Проверка целостности изоляции с помощью мультиметра (1-2 часа).
- Первичный запуск и регулировка углов наклона света (2 часа).
- Финальное тестирование всех зон освещения (1 час).
| Этап | Время | Особенности |
|---|---|---|
| Проектирование | 4 ч | Соблюдение норм освещенности |
| Земляные работы | 16 ч | Глубина траншеи 70 см |
| Установка опор | 8 ч | Использование уровня |
| Сборка щита | 4 ч | Корпус IP65 |
| Коммутация | 6 ч | Отказ от скруток |
| Пусконаладка | 3 ч | Проверка заземления |
Технические тонкости и важные нюансы
Класс защиты IP65 — это абсолютный минимум для улицы. Такой стандарт защищает от струй воды и пыли. Помните, что сильные морозы временно снижают яркость LED-модулей. Я всегда подбираю сечение кабеля с небольшим запасом, чтобы избежать потерь напряжения на длинных линиях. Блоки питания должны быть совместимы с общей нагрузкой и иметь защиту от перегрева.
Типичные ошибки новичков
Часто люди пытаются сэкономить там, где это напрямую влияет на безопасность. Я видел объект, где использовали обычный ПВС вместо ВВГнг. После первой зимы изоляция потрескалась, и владельцу пришлось перекапывать весь двор.
- Прокладка кабеля без ПНД-трубы, из-за чего он перетирается о камни.
- Игнорирование норм освещенности, когда слишком яркий свет слепит соседей.
- Отсутствие заземления, что создает риск поражения током при пробое.
- Выбор холодного белого света, который выглядит неестественно в саду.
- Использование бытовых выключателей вместо специализированных уличных.
Расчет стоимости реализации
Цена освещения придомовой территории зависит от количества точек и сложности грунта. Самостоятельный монтаж позволяет существенно сэкономить на оплате труда.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Материалы | 25000 | 25000 | 0 |
| Работа | 0 | 15000 | 15000 |
| Инструмент (аренда/покупка) | 3000 | 0 (включено) | -3000 |
| 28000 | 40000 | 12000 |
Эксплуатация и уход за системой
Чтобы свет служил долго, плафоны нужно протирать от пыли и насекомых раз в сезон. Раз в год я проверяю затяжку контактов в щитке и распределительных коробках. Светодиоды живут долго, но блоки питания могут потребовать замены через 5-7 лет. Зимой слежу, чтобы снег не забивал датчики движения, иначе свет не включится.
Альтернативные способы освещения
Если нет возможности копать траншеи или тянуть провода, рассмотрите другие варианты.
- Автономные светильники на солнечных батареях
- Системы «умный двор» с управлением со смартфона
- Гибкий неон для контурной подсветки дорожек
- Аккумуляторные переносные лампы для временных зон
- Прожекторы с встроенным датчиком освещенности
- Световые гирлянды для декоративного освещения деревьев
- Скрытая LED-подсветка ступеней и бордюров
Меры безопасности
При работе с электричеством используйте перчатки и защитные очки. Если используете перфоратор для бетона, обязательно надевайте респиратор. Перед любым подключением полностью обесточивайте сеть в главном щите. При работе на высоте используйте устойчивую лестницу. Помните о пожаробезопасности: не используйте поврежденные кабели и перегружайте линию сверх мощности автомата.
Ответы на частые вопросы
Как выбрать уровень освещенности в люксах? Для садовых дорожек достаточно 5-10 люкс, а для рабочих зон или парковки лучше ориентироваться на 20-50 люкс.
Законно ли ставить фонари у МКД? Установка освещения на придомовой территории многоквартирного дома требует согласования с ТСЖ или управляющей компанией.
Совместимы ли датчики разных брендов? Обычно да, если они совпадают по вольтажу и типу передаваемого сигнала.
Как защитить светильники от вандализма? Рекомендую выбирать антивандальные модели с корпусом из ударопрочного поликарбоната или металла.
Как максимально сэкономить энергию? Используйте только LED-лампы и установите фотореле, чтобы свет автоматически гас при наступлении рассвета.
На одном из заказов клиент хотел поставить мощные прожекторы везде. Я убедил его использовать зонирование и датчики движения, в итоге ежемесячный счет за электричество оказался в три раза ниже.
