Угловые камины из кирпича

Выбор размеров и формы камина

Любые строительные работы начинаются с проекта, и прежде чем приступить к постройке камина, необходимо определиться с размерами и формой вашего очага, ведь от них зависит не только его внешний вид, но и ваша безопасность.

Какие размеры камина считаются идеальными? Однозначного ответа на этот вопрос не существует, вам придется ориентироваться на размеры комнаты, классические пропорции и стандартный размер кирпича.

  1. Определяем размеры топки. Для этого измеряем площадь комнаты и делим ее на 100. Например, для гостиной площадью 30 квадратных метров достаточно площади камеры сгорания 0,3 метра.
  2. Находим глубину топки. По отношению к ее ширине глубина должна быть в 1,5-2,5 раза меньше. Так, для выбранной площади топки 0,3 метра при отношении глубины к ширине 1:2 глубина будет равна 37,5 см – полтора кирпича, а ширина 75 см – три кирпича.
  3. Находим высоту топки. Она должна быть больше ширины в 1,5 раза: для топки шириной в три кирпича принимаем высоту чуть более метра, что соответствует 14-15 рядам кладки.
  4. Определяем еще один важный параметр – площадь дымового отверстия. Она должна иметь отношение к площади топки как 1:10 или 1:15. Сама дымовая труба может быть чуть шире, при этом высота прямого участка не должна быть менее 3 метров и более 5 метров, в противном случае будет сложно добиться устойчивой тяги.

Проще всего использовать готовые чертежи каминов из кирпича – в этом случае вам не придется самостоятельно прорисовывать раскладку и удастся избежать неприятных сюрпризов при растопке. Из предложенных вариантов вам предстоит выбрать наиболее подходящий по размерам и форме камин, после этого можно закупать материал и приступать к работе.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

  • выложить из кирпича;
  • заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора – одна часть цемента содержит 2,5 части песка и четыре части гравия.

Особенности угловых каминов

Среди множества видов конструкций каминов, угловой камин занял одну из первых позиций. Такой камин смотрится очень стильно в интерьере и при этом позволяет сэкономить пространство.

Угловой камин позволяет создать в доме неповторимую атмосферу тепла и подчеркнуть индивидуальный стиль.

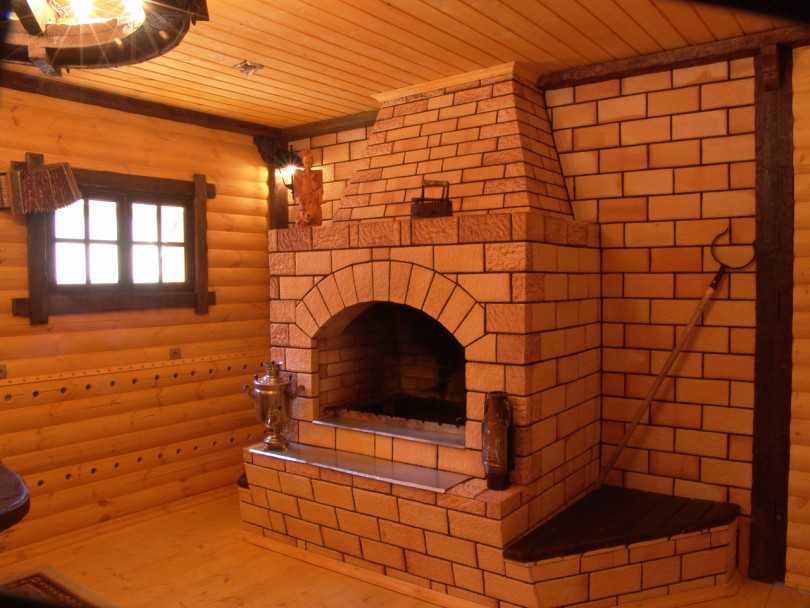

Угловой камин

Их отличает компактность, тепловая эффективность и аккуратный внешний вид.

Часто такую форму камина используют для зонирования комнаты, особенно если она имеет большую площадь.

Благодаря своей форме угловой камин идеально впишется в дизайн абсолютно любого интерьера. Несомненным достоинством угловой конструкции является простота в монтаже и оригинальность.

Для того чтобы угловой дровяной камин был максимально эффективным, необходимо при строительстве учесть следующие особенности.

Угловой камин с открытой топкой

  • Он должен быть неглубоким и при этом широким. Тогда площадь теплоотдачи будет максимальной.
  • Для повышения тепловой эффективности, в конструкцию дровяных каминов добавляют различные элементы: тепловые щиты, воздушный кожух и т.д. Нагреваясь, они дают дополнительное тепло.
  • Кладка камина не обязательно должна быть ровной. Некоторые кирпичи могут выступать – это никак не сказывается на теплоотдаче.
  • Для повышения эффективности теплоотдачи, не рекомендуется выполнять слишком массивный облицовочный слой.

Но каким бы большим, массивным и стильным не получился угловой дровяной камин, не забывайте, что он, в первую очередь, выполняет декоративную функцию. Поэтому использовать его в качестве основного источника тепла не получится.

Угловой камин с чугунной топкой

Если дача или дом расположен в северной или в восточной части страны, то без хорошей системы обогрева не обойтись.

По дизайнерскому решению, угловые камины могут быть оформлены в:

  • модерн стиле;
  • кантри;
  • классическом.

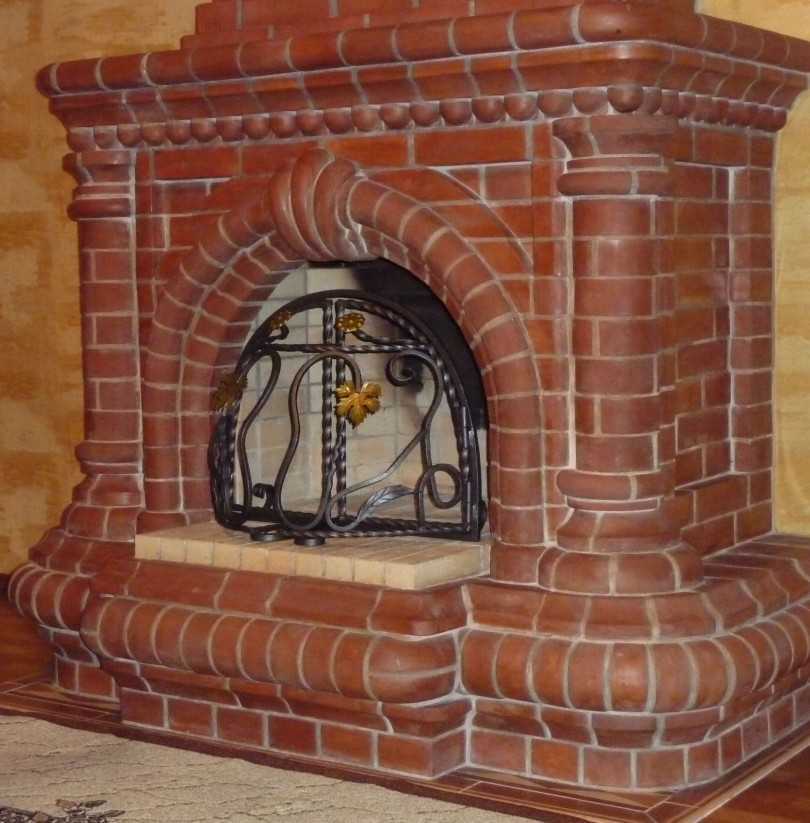

Классический угловой камин в английском стиле выполняют в виде формы буквы «П». Для облицовки обычно используется керамическая плитка либо красный кирпич.

А вот для кантри, как правило, выбирают форму буквы «Д». В верхней части конструкции располагается деревянная балка.

Стиль модерн отличают более плавные формы. Такой вариант прекрасно впишется в любое помещение.

Что понадобится для кладки камина

Перед возведением стенок и обустройством дымохода следует остановиться на этом вопросе подробнее и определиться, какие материалы нужны, чтобы соорудить угловой камин из кирпича своими руками.

Инструменты:

  • строительный мастерок;
  • лопата;
  • молоток (резиновый);
  • машинка для шлифовки;
  • средний шпатель;
  • рулетка (длинная линейка или метр);
  • уголок;
  • отвес;
  • правило (чтобы выровнять стяжки фундамента);
  • расшивка;
  • емкости для приготовления растворов.

Материалы:

  • кирпич – красный (обожженный) и шамотный полнотелый;
  • цемент и глина в равных количествах;
  • песок, которого требуется в 3 раза больше, чем цемента;
  • фанерный лист;
  • сыпучие материалы, которые можно заменить специальным составом для кладки печей, представленные в продаже;
  • деревянные бруски;
  • металлические уголки (5х5 см или больше в зависимости от размеров камина);
  • асбестовый лист;
  • труба для дымохода;
  • задвижка с длинной ручкой.

В продаже представлены готовые чугунные топки, которые можно приобрести и установить. Сообразно с собственным вкусом следует выбирать облицовочные материалы: плитку «под камень», керамическую либо обычную декоративную для финальной отделки камина.

Письменные расчеты и приобретение необходимых инструментов и материалов являются частью подготовительного этапа. Когда все сделано, можно приступать к строительству фундамента.

Кладка камина своими руками

На этом этапе один из важных вопросов – выбор составляющих для раствора. Цемент не подходит, поскольку от высокой температуры он рассыпается, и такая конструкция будет ненадежной.


Процедура кладки камина

Подготовка связующего раствора

Поэтому для кладки используется глина. Но если она будет слишком жирной или недостаточно насыщенной, то результат вашей работы покроется трещинами.

Пропорция компонентов раствора аналогична цементному: на 1 часть глины добавляют 3 части песка.

Из-за индивидуальных свойств глины, полученная масса проверяется экспериментально. Шарик приготовленного вами раствора бросьте на твердую поверхность и посмотрите на результат:

  • если масса рассыпалась — добавьте глины;
  • приобрела вид лепешки – увеличьте количество песка;
  • форма почти не изменилась – состав оптимален.

Выбор материала для камина

Качество выполненных работ зависит в основном от того, как выбрать кирпич для камина. Обычно считают, что используется только термостойкий материал. Это мнение ошибочно, поскольку и обычный красный кирпич хорошо справляется с жаром.

Его проверяют, слегка ударив молотком, при этом должен издаваться тонкий звон. Также удостоверьтесь в отсутствии дефектов и наличии правильной формы и ровных поверхностей без сколов. Лучше пересматривать каждый перед укладкой – это застрахует от возможных неприятностей. Такая процедура не будет слишком долгой, ведь в среднем вам понадобится до полутысячи штук на все элементы.

Процедура кладки

Кладка камина из кирпича определяется его назначением:

  • Если он строится для обогрева помещения, то топка размещается наиболее низко для того, чтобы пол прогревался.
  • Когда конструкция будет служить декоративным элементом помещения, то она приподнимается над полом.
  • Для готовки должны быть предусмотрены дополнительные конструктивные особенности проектирования.

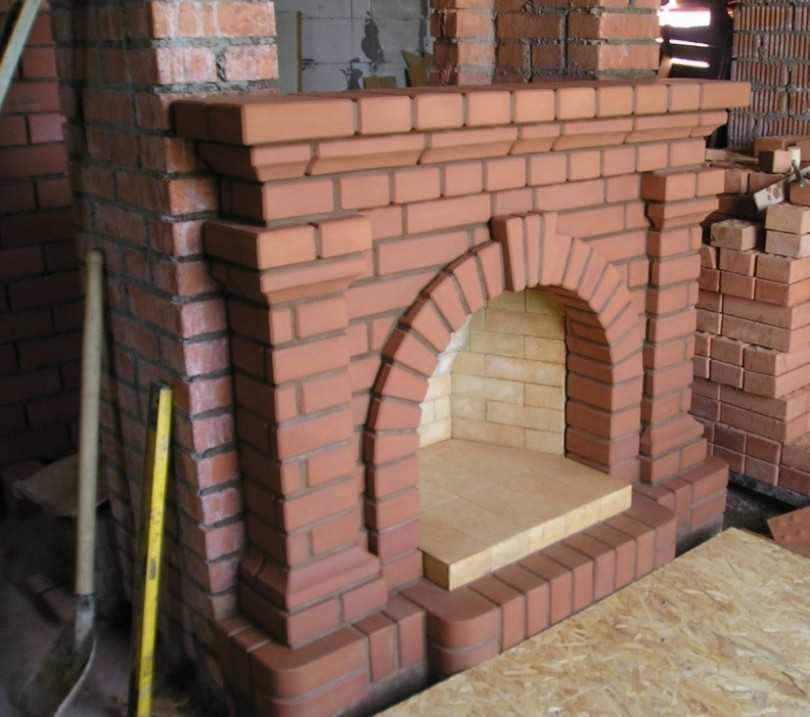

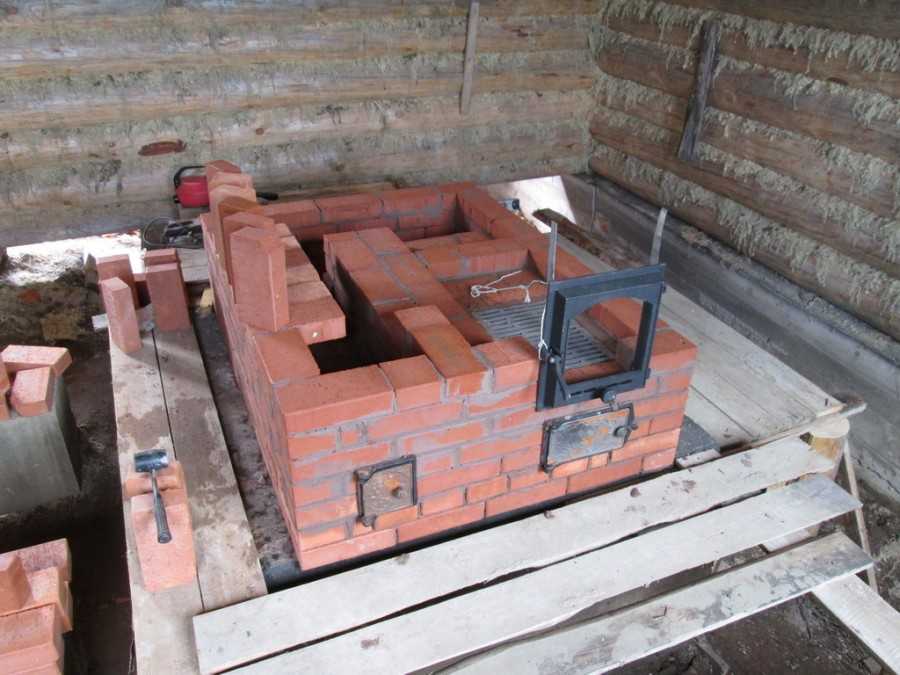

Кладка камина начинается с фундамента. Он выкладывается сплошными рядами, которые чередуются: первый ряд ложится вдоль, второй – поперек и т. д. Количество рядов может быть от 3 до 6, в зависимости от назначения камина. Остальная часть, включая дымоход, выкладывается по бокам целым кирпичом, а спереди и сзади — в полкирпича.

Особое внимание обратите на противопожарную безопасность. Для изоляции фундамента от основной части дома проложите два слоя рубероида, между ними – глину, предварительно замоченную на 2-3 дня

Далее выстраивается поддувало — полость, в которую осыпаются угли. Над ним устанавливается специальная решетка из чугуна, которая поддерживает топливо. Для доступа к поддувалу в его лицевой стороне замуровывается дверка.

При выполнении топливной камеры учтите следующее:

  1. Она делается в форме корыта, чтобы не выпадали дрова, пепел или угли. Для этого два ряда кирпича укладывается плашмя. После формируется полость топочной камеры.
  2. Внутренность обложите огнеупорным кирпичом, как на фото.
  3. На высоте 60 см от низа топки начинайте выполнять сужение внутреннего пространства. Уровень дымохода достигается с сужением до ширины в 12 см.
  4. Верх задней стенки топки выполните в виде косого уступа, он предназначен отражать тепло от стены и направлять его в помещение. Такая конфигурация позволяет прогреваться фронтальной стороне.
  5. При переходе к дымоходу, для управления тягой, установите задвижку – она препятствует выходу тепла наружу. При ее отсутствии камин плохо функционирует и проблематично разжигается.

Постоянно следите за углами, конструкцию связывайте, чтобы она была монолитной и ровной.

Подробнее о дымоходах и трубах

Дымоход печи или камина похож своей формой на колпак. Изнутри этого колпака устанавливают трубу из стали. В некоторых случаях возможно использование керамических дымоходных блоков. Так или иначе, оба эти варианта переходят в дымовую трубу.

Стена трубы, называемая задней, всегда проходит строго вертикально от основания. Бока же идут на сужение под 45-60 градусов.

Дымоход обычно имеет высоту 5 метров или немного больше и толстые стены. Дымовую задвижку устанавливают в 2 метрах от над основанием топливника.

Диаметр трубы составляет 0,1 – 0,15 от площади цокольного ряда.

Как монтируют трубы:

  • устанавливают блок наверху дымосборника;
  • цементный раствор соединяет полость дымосборника и отверстие самой трубы;
  • делают облицовку;
  • устанавливают оголовок в один-два ряда кирпича, сверху на него монтируют дефлектор (он усиливает тягу и является барьером против ветра) и искроулавливатель.

Просушка камина.

Раствор, используемый для строительства камина не затвердевает быстро, его нужно просушить. Но процесс этот нельзя сильно ускорять, иначе появятся трещины. В среднем этот процесс занимает 2 недели. В случае появления трещин, их необходимо скрыть с помощью раствора.

Просушка конструкции состоит из двух этапов:

1. Естественная сушка. На этом этапе необходимо раскрыть все каналы и дверцы. Длительность такой сушки в среднем около 5 дней. Благодаря тяге в дымоходе влага испаряется. Естественно в теплое время года результат наступит быстрее, но все равно этого будет недостаточно.

2. Принудительная сушка. Ускорить процесс испарения влаги можно посредством увеличения температуры внутри конструкции.

Этого можно достичь с помощью сжигания дров по определенной системе:

  • поддувало открыть на 1 см;
  • наполовину открыть задвижку в дымоходе;
  • остальные дверцы должны быть закрыты;
  • положить несколько поленьев и поджечь.

После того, как дрова прогорели, основная задвижка прикрывается, оставляется зазор не более 1 см.

Поддувало оставить в прежнем положении, а клапаны, которые осуществляют вторичную подачу открыть. Так оставить на сутки. Принудительная сушка должна продолжаться пока полностью не исчезнет конденсат.

С каждым разом количество дров увеличивается, первоначально должно использоваться не более 2 кг. В среднем процесс принудительной сушки составляет 10 дней.

Как сделать камин самостоятельно

Пошаговая инструкция по созданию своими руками английского камина из кирпича в помещении площадью от 20 до 25 кв. м.

Порядок работ:

  • Подготовка площадки для постройки дровяного камина из кирпича своими руками;
  • Приобретение стройматериалов;
  • Создание фундамента из железобетона либо кирпича;
  • Приготовление цементного раствора и кладка;
  • Тестовый розжиг и прогревание камина.

Лучшее место для камина – в центре несущей внутренней перегородки. Желательно проведение дымохода, не затрагивая конька крыши.

Требуемые материалы:

  • Кирпич керамический – приблизительно 300 штук;
  • Кирпич огнеупорный – около 120 штук;
  • Задвижка (для дымохода);
  • Состав для огнеупорной кладки – приблизительно 150 кг;
  • Песчано-глиняный состав для строительства печей – около 250 кг;
  • Стальной уголок 5 х 0,3 см длиной 2,5 м;
  • Печная дверца.

Для печной кладки запрещается использовать некачественные и бывшие в использовании материалы.

Виды моделей

По назначению:

  • печи — совмещают в себе камин и печь, могут использоваться отдельно, есть дымоход;
  • декоративные — подчеркивают необходимый внешний вид дизайна помещения;

Классификация стилей:

  • классический — выполнен в П-образной форме, имеет мощный фасад, является показателем хорошего вкуса и достатка;
  • кантри — характерная особенность таких конструкций небрежность, грубые формы, наличие деревянной балки;
  • модерн — грамотное сочетание классических форм и современных материалов;
  • хай-тек — наличие необычных форм конструкции и внешнего вида с использованием недорогих материалов и технических новшеств;

Видео: угловой камин из кирпича своими руками

Угловой камин может полностью преобразить интерьер в вашем доме или на даче. Создать отопительный прибор под силу любому домашнему мастеру, надо только тщательно разобраться в порядовках и выполнить работу с должным старанием и аккуратностью. Поверьте, все финансовые, временные и физические вложения будут оправданы в первый же вечер, проведённый у собственного очага, под успокаивающие сполохи пламени и треск горящих поленьев.

  • https://derevyannie-doma.com/poleznoe/kamin-iz-kirpicha-svoimi-rukami-proekty-poshagovaya-instrukciya.html
  • https://masterim.guru/stroitelstvo/kamin-iz-kirpicha-svoimi-rukami/
  • https://stroyday.ru/stroitelstvo-doma/interernoe-oformlenie-doma/uglovoj-kamin-svoimi-rukami.html
  • http://obustroen.ru/inghenernye-sistemy/otoplenie/kaminy-i-pechi/kamin-iz-kirpicha.html
  • https://v-teplo.ru/kamin-iz-kirpicha.html
  • https://teplospec.com/pechi-kaminy/poshagovaya-kladka-kaminov-iz-kirpicha-instruktsiya.html
  • https://kitchenremont.ru/dekor/kamin/kamin-svoimi-rukami-poshagovaya-instruktsiya-foto
  • https://dekoriko.ru/kaminy/iz-kirpicha-svoimi-rukami/
  • https://aqua-rmnt.com/otoplenie/uglovoj-kamin-svoimi-rukami-poshagovaya-instrukciya.html

Установка дымоходной трубы

Инструкция по установке и кладке дымохода:

  1. Для установки дымохода, в потолке делается отверстие;
  2. Через отверстие труба из кирпича, выложенная согласно схеме выводится на крышу;

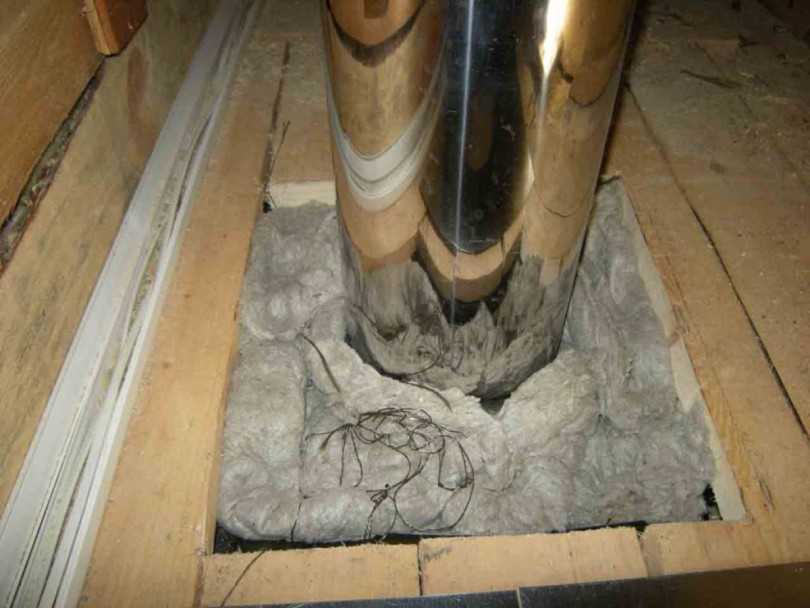

  3. Труба должна дополнительно изолироваться специальными огнеупорными материалами, такими как: асбестовая плита, керамзит. Толщина защитного слоя должна составлять около 100-120 миллиметров;
  4. С 54 по 65 ряд выкладывается сам дымоход;
  5. На крыше также необходимо провести качественную гидроизоляцию. Для того чтобы в последующем осадки и грязь не попадали вовнутрь щелей;
  6. Наверх трубы устанавливается зонт, изготовленный из металла. Он также необходим для защиты трубы.

Печь камин из кирпича- сборка дымохода

Печь камин из кирпича- сборка дымохода

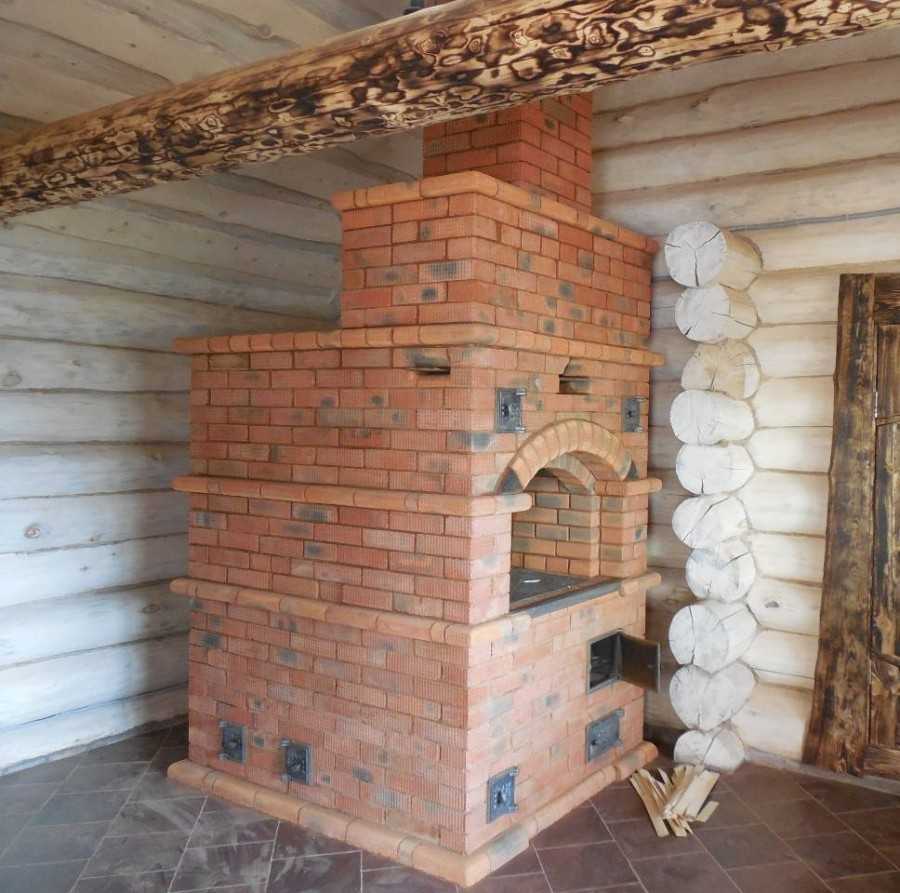

Печь камин из кирпича с дымоходом

Печь камин из кирпича с дымоходом

Подробное видео в этой статье, поможет вам сделать такую печь самостоятельно.

Устройство классического кирпичного камина

Строго говоря, открытые очаги мало подходят для отопления частных коттеджей из-за невысокой эффективности сжигания дров, КПД составляет всего 20—30%. Пока в топке горит огонь, тепло распространяется по комнате посредством инфракрасного излучения. После затухания интенсивность обогрева снижается и прекращается спустя 2—3 часа, когда кирпичная кладка остынет.

Вопреки низким показателям теплоотдачи, камины сохраняют привлекательность для домовладельцев, поскольку создают неповторимую обстановку домашнего уюта. Устройство классического английского очага показано на схеме и включает следующие элементы:

  • подземная часть – фундамент;
  • основание из 2—3 рядов кирпича;
  • подовая часть с выступающей вперед предтопочной площадкой;
  • портал – кирпичное обрамление открытого топливника;
  • дымосборник – сужающийся кверху канал в виде зонта над камерой сгорания;
  • каминный зуб вначале дымосборника служит для лучшего отбора тепла у раскаленных газов;
  • дымоотводная труба, выходящая на крышу;
  • сила тяги регулируется задвижкой.

Если бюджет строительства позволяет, то снаружи выполняется облицовка стенок плиткой, как это сделано выше на фото. Оформлять стенки сооружения необязательно – правильная кирпичная кладка выглядит вполне аккуратно.

Материалы для работы

Опираясь на выбранную порядовую схему, можно определить и количество материалов, которые понадобятся.

Один из возможных вариантов

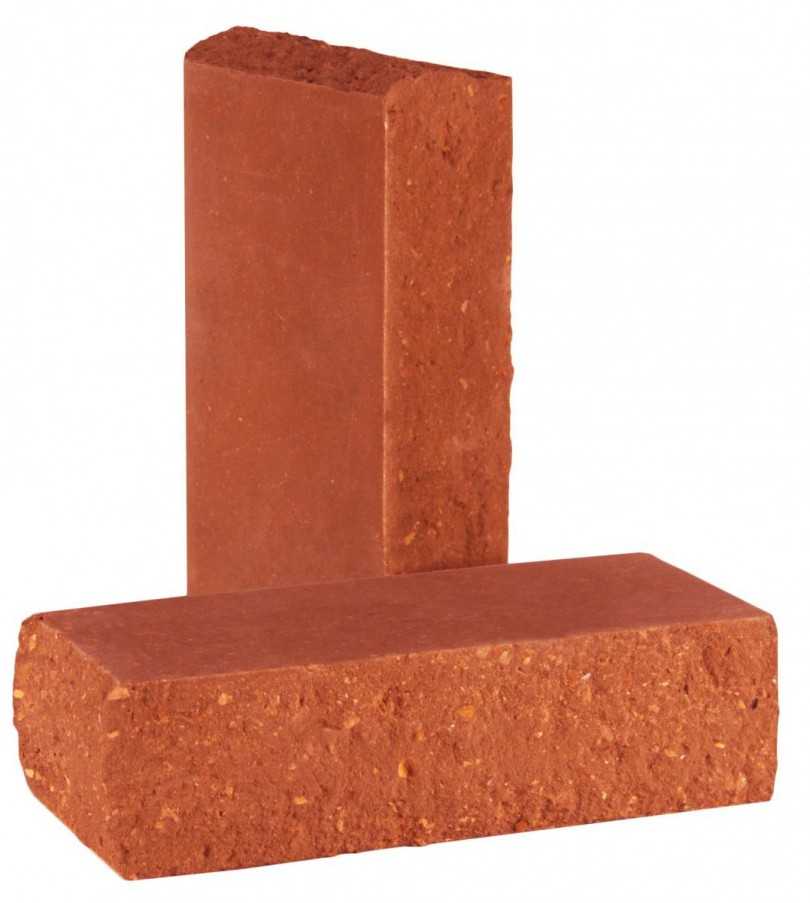

Для выкладывания печи потребуется два вида кирпича — красный и белый силикатный. Производя расчет, нужно принимать кирпичные половинки и четвертинки, которые потребуются, за полноценный кирпич. Материал необходимо приобретать с запасом, так как всегда есть риск его порчи или брака

Кирпичи для печи нужно выбирать полнотелые и качественные, очень важно, чтобы материал не быть пережжённый. Возможно использование и кирпичей со старой демонтированной печи, если они в хорошем состоянии и имеет не обломанных граней. Силикатный кирпич потребуется для кладки самого очага или топки

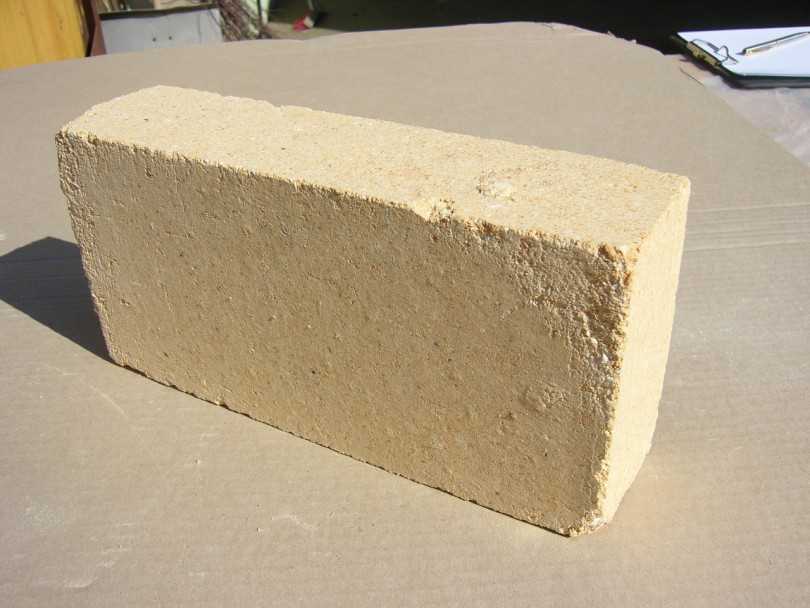

Он стоек к высоким температурам и выдерживает ее повышения до 1450 градусов.

Силикатный кирпич

  • Для кладки потребуется раствор, состоящий из песка и глины с небольшим добавлением цемента. Песок для раствора должен быть чистым, поэтому его промывают водой — этот процесс проделывается несколько раз. Необходим песок и для заливки фундамента, промывать его для этого раствора не нужно.
  • Чтобы правильно выбрать глину, которая есть в данном районе — лучше посоветоваться со специалистами. Глину необходимо обязательно очистить. Для этого ее замачивают и протирают через мелкую сетку, освобождая от лишних элементов, которые будут мешать кладке.
  • Цемент понадобится не только для добавления его в кладочный состав, но и для устройства фундамента. Обычно используют марки цемента 300—400.
  • Для устройства подушки фундамента понадобится щебень, имеющий фракцию 3—8 см.
  • Арматура для укрепления фундамента выбирается диаметром в 5—10 мм.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Как рассчитать, сколько нужно материалов?

Кирпичи для стройки углового камина

Размеры камина и схема кладки на начальном этапе дают возможность понять, сколько материалов приблизительно и какая разновидность необходима для работы. В местах где показатели температуры максимальные, кирпичный камин закладывается из надежного огнеупорного сырья. В противном случае при первой же топке стенки потрескаются. Практическая вся остальная часть базируется на обычном красном кирпиче из глины. Если в конструкции присутствует арка, тогда для этого самостоятельно отделывают шамотный кирпич и закупаются клинчатым материалом.

Песок для растворов

Проекты каминов предусматривают использование песка как основного материала для замеса кладочного раствора. Вариантов может быть несколько, чаще всего используется карьерный песок топочной области, свода и нижнего района дымовой трубы. Для всех оставшихся элементов допустимо применять озерный и речной материал

Перед использованием важно просеять песок через сито на предмет удаления лишних камней

Раствор для камина

Порядовка топки и дымохода подразумевает использование раствора из глины, который идеально бы выдержал высокие температуры и не портил при этом конструкцию. В зависимости от степени жирность глины по пропорциям добавляется песок. Кирпичная кладка основания предусматривает включение в раствор цемента. До начала проведения работ раствор тестирует на степень качества.
