Мангал из кирпича в беседке своими руками: пошаговая инструкция с фото и видео

Отделочные работы

Пол перед печкой нужно выложить пожаробезопасным и нескользким материалом, например, керамогранитом. Для укладки керамогранита необходим специальный клей, который продается в виде сухой смеси. Саму печку можно оставить без отделки, только пройтись по ее поверхности шлифмашинкой, чтобы удалить остатки раствора, после чего промыть жесткой щеткой. Можно украсить ее с помощью декоративного камня или кирпича, придав ей желаемый облик и завершив интерьер вашей беседки.

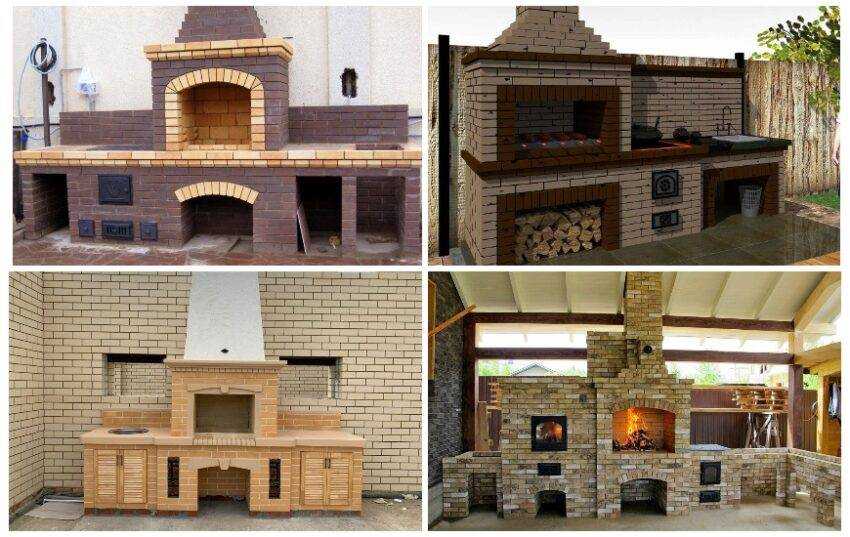

Дизайн печи для беседки

Можно соорудить и более сложную печь, с кухонной плитой или камином, рабочими столами, мойкой и столешницей из натурального камня. Проявите фантазию, и ваша беседка станет желанным местом отдыха ваших гостей!

Также вам будет полезно почитать про : беседку из бруса своими руками, беседку из пластиковых бутылок, а также еще почитать про шестигранную беседку своими руками

Разновидности

Беседка на участке может строиться по разным проектам. Соответственно она будет иметь разные формы и размеры. Она может походить на обычный легкий навес, под которым установлен мангал. В другом случае она представляет собой основательное сооружение, в котором размещены печь, барбекю и мангал. В таком строении может расположиться камин, у которого вся семья вместе с друзьями сможет комфортно отдохнуть в любую погоду. Для возведения сооружения можно использовать самые разные строительные материалы. Выбор их зависит только от желания и финансовых возможностей хозяев.

Чаще всего проекты предусматривают для строительства дерево. Оно хорошо вписывается в ландшафт любого участка. Это наиболее простой материал. Для защиты от пожара деревянные детали нужно обязательно обрабатывать специальной смесью. Беседки с печкой обычно строятся из кирпича. Для такого сооружения нужна определенная площадь. Можно изнутри отделать беседку вагонкой, снаружи — декоративным камнем, крышу сделать из черепицы или металлочерепицы.

Вариантов печей существует много. Проекты их тоже разные. Они могут предназначаться для приготовления шашлыка или плова. Кому-то по душе печь барбекю, а кому-то простая русская печь. Можно все эти возможности совместить в едином комплексе, да еще и прибавить коптильню и мойку для посуды.

Выбор мангала для загородного дома

Стоит понимать, что при выборе того или иного вида мангала вы должны руководствоваться не только личными предпочтениями, но также удобством и надежностью конструкции. Рынок предлагает мобильные, стационарные и переносные мангалы.

Мобильные мангалы

Данный вид мангалов вы с легкостью можете взять с собой на пикник или в путешествие – он занимает мало места и его легко переносить одному человеку. Вот только срок службы у него не очень велик, да и вид не слишком презентабелен.

Переносные мангалы

Этот вид мангалов на порядок надежней их мобильных собратьев. Их конструкция напоминает так популярный в западных странах переносной гриль.

Стационарные мангалы

Именно о них мечтают все дачные романтики просматривая сотни фото мангалов из кирпича на просторах интернета. Красивые, надежные и такие разные.

Даже существуют уже готовые варианты, но для экономии бюджета или наоборот для масштабного проекта большинство будущих владельцев таких мангалов нанимают специалистов или изучив досконально виды конструкций и технику создания, выкладывают их сами.

Схемы и чертежи печных комплексов барбекю

Что такое печной комплекс? Чем он отличается от барбекю? Барбекю – это общее название всех блоков печного комплекса. Блоками считаются: мангал, печь плита для казана, коптильня горячего копчения, коптильня холодного копчения, духовка, русская печь или мини-русская, тандыр, печь для лаваша. Не мало важен просторный стол, желательна мойка. Выбрав нужные блоки, так и рассчитывайте место: 1 метр для мангала, около 2-х — для мангала со столом, ближе к 3-м — мангал, печь, стол. И в эксплуатации просторнее, и в строительстве проще. Наиболее гармоничное размещение комплекса барбекю, как показывает практика, примерно по 1 метру на каждый печной блок. Мало места — больше работы, да радостней победа!

Простейшая П-образная конструкция

Начинающим мастерам лучше остановиться на простых схемах, которые не требуют большого количества материалов и хороших навыков кладки.

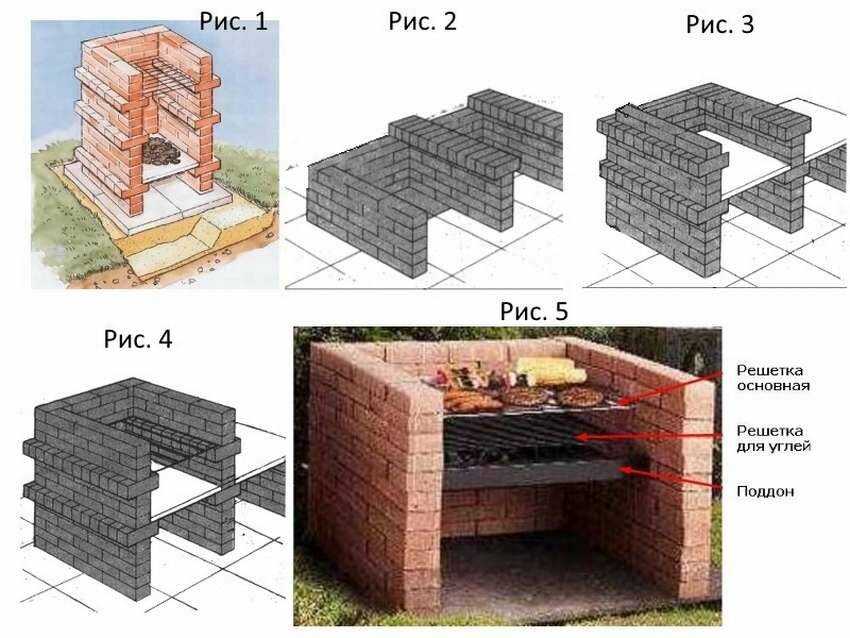

Для начала предлагаем П-образную конструкцию.

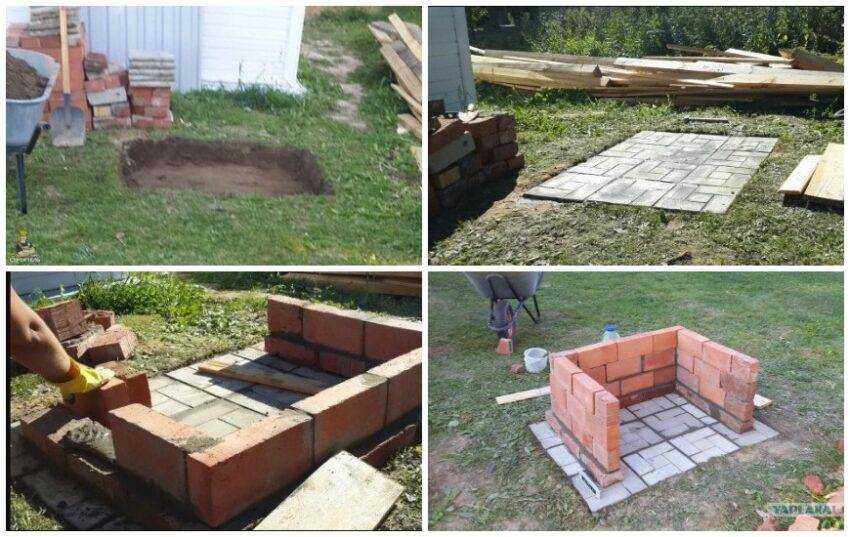

Уже подготовленную забетонированную площадку необходимо разметить, учитывая размеры имеющегося в наличии кирпича.

По разметке начинают выкладку кирпича. Учитывая простоту конструкции, здесь не обязательно даже придерживаться какой-то определенной порядовки

Обратите внимание: для выкладки печи барбекю своими руками используются два вида кирпича – обычный и огнеупорный. Обычный образует внешний контур, огнеупорный – внутренний. Проставки между блоками помогают сразу определиться с шириной швов кладки

Проставки между блоками помогают сразу определиться с шириной швов кладки.

После предварительной раскладки и разметки начинают кладку. Внешний контур можно класть на обычный раствор, внутренний – на специальный, с повышенной огнестойкостью (для печей).

Чтобы скрепить стенки внешнего и внутреннего контура, используют металлические закладные.

По достижении нужного уровня (примерно 75…80 см) во внутренний контур вмуровывают опоры для решетки барбекю.

Завершающая стадия работы – установка плитки на обе стенки и промежуток между ними. Это одновременно и украшение конструкции, и защита кирпича от попадания влаги, и создание небольшого разделочного столика/сервировочной поверхности. Благодаря нескольким рядам держателей решетки и поддон с углями можно ставить на разные уровни.

Как строить мангальную беседку своими руками

Самой простой является каркасная конструкция на столбчатом фундаменте. Вам понадобятся:

  1. Деревянный брус сечением 100х100 мм — 5 шт. для основы беседки, 50х100 мм — для стен и каркаса крыши.
  2. Кирпич силикатный — для изготовления столбов.
  3. Цементно-песчаный раствор.
  4. Гвозди, саморезы.
  5. Инструмент — ножовка по дереву, шуруповёрт, лопата, топор.

Подготовительные работы

Место для беседки рекомендуется выбирать ближе к основному дому. При этом нужно учитывать розу ветров на участке, чтобы дым от мангала не попадал в помещение. Рекомендуется также рассмотреть вариант расположения в окружении деревьев или возле водоёма.

Разметка участка под столбчатый фундамент должна быть тщательной

Заранее нужно определиться с размерами постройки, после чего сделать чертёж. Подготовьте все необходимые инструменты и материалы с запасом.

Основные этапы строительства деревянной облегчённой беседки

Существуют стандартные этапы работ:

Разметка площадки — важный процесс, на который нужно потратить чуть больше времени, чтобы убедиться в правильности расчётов.

Строительство фундамента — зависит от массивности конструкции. Для деревянной беседки, даже если она будет с террасой, подойдёт столбчатый вариант. Ленточное основание применяют для построек из кирпича и металла.

Укладка пола беседки — для такой постройки достаточно слоя гравия. Если вы остановитесь на бетонном покрытии, рекомендуется закрыть его плиткой

Обратите внимание на сток влаги в открытом сооружении, обеспечив необходимый наклон пола. Возведение стен

Они могут быть глухими или решётчатыми

Возведение стен. Они могут быть глухими или решётчатыми

Первые подойдут даже для зимних беседок. Стены не являются несущими.

Монтаж крыши. Есть несколько вариантов, которые подойдут для мангальной беседки: решётчатая, наклонная односкатная (с углом в 5–10˚) или коньковая. Для двух последних в качестве покрытия используется поликарбонат, металлочерепица или ондулин. Решётчатый вариант интересен, поскольку рядом со строением можно посадить плетущиеся растения. Но помните, что в дождливую погоду такая крыша бесполезна.

Внешняя отделка. Она может быть минимальной. Можно просто нанести на деревянный брус защитную пропитку, а затем лак.

Видео: строительство беседки больших размеров с зоной отдыха

https://youtube.com/watch?v=y9Q46Qp5vz8

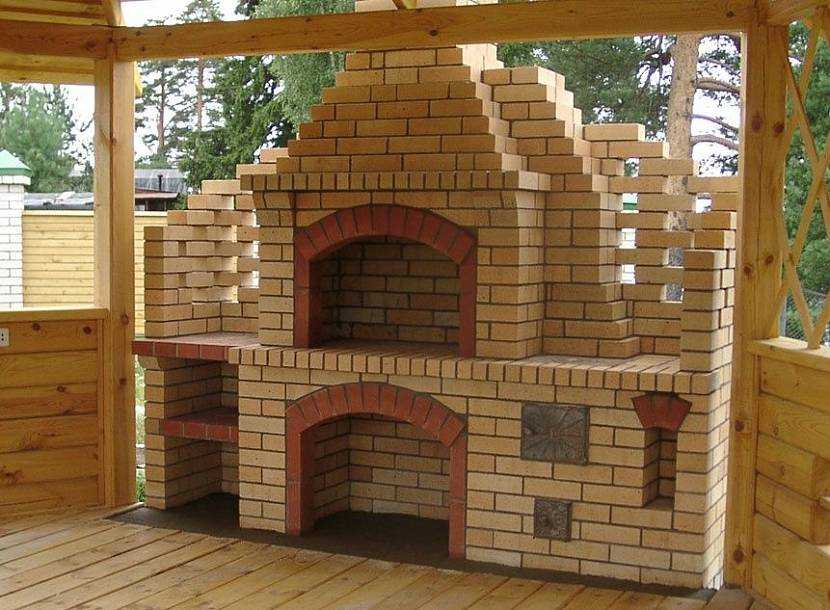

Встроенный мангал

Эта часть беседки может быть изготовлена своими руками либо куплена в уже готовом виде. В первом случае необходимо подготовить следующие материалы:

  1. Печной жаростойкий кирпич для строительства дымохода и непосредственно мангала.
  2. Газобетонный блок, который подойдёт для возведения печного нижнего основания, ниши для дров.
  3. Решётка из чугуна. Этот материал долговечен, к тому же устойчив к воздействию высокой температуры.

При строительстве мангала из кирпича нужно чётко соблюдать порядовку

Подробная инструкция по строительству печи-гриль своими руками

Для самостоятельного изготовления печи для мангальной беседки нужно выполнить несколько этапов работ:

  1. Сначала нужно выстроить отдельное основание из красного кирпича под печь, укрепить его арматурой. Использовать можно цементно-песчаный раствор марки не ниже М300. На застывший фундамент необходимо положить листы гидроизоляции.

  2. Для строительства придётся использовать два вида кирпича: термостойкий для обустройства внутренней части очага, облицовочный из красной глины для декора снаружи.

  3. Теперь необходимо приготовить кладочную смесь. Для этого надо смешать глину и песок в соотношении 1 к 3, разбавить водой до получения состояния густой сметаны.
  4. После окончания подготовительных работ можно переходить непосредственно к строительству стен мангала. Есть два способа выкладки: в форме буквы «П» или «Е». Оптимальной считается высота конструкции в 1 м. В простом варианте между боковыми сторонами мангала надо установить две чугунные решётки. На верхней можно готовить, на нижней — поддерживать огонь (над ней необходимо вывести дымоход). Между ними должно быть расстояние в 250 мм.

  5. Сложная конфигурация (в форме буквы «Е») позволяет сделать две ниши для дров. В этом варианте допускается применение газосиликатных блоков для нижних рядов, но для верхних обязательно использовать исключительно огнеупорный кирпич.

Необязательно останавливаться на строительстве только мангала. Всегда можно расширить его функционал, добавив разделочные поверхности.

Беседка может иметь всё для полноценного отдыха, вплоть до разделочной поверхности

Более простой мангал

Вид мангала и его строительство могут быть очень простыми. Но структура у всех мангалов примерно одинаковая.

Цены на мангал

мангал

Фото — простой мангал с барбекю

  1. Нижний поддон с углями – из металлических несгораемый листов, может быть из лигированной стали.
  2. Пластина для подогрева.
  3. Выше через 40-50 см – решетка.
  4. Сам короб – можно сварить из толстого несгораемого металла или приспособить газовый баллон или другой агрегат, вышедший из строя.
  5. Кирпич — более надежный и внешне привлекательный стройматериал, который украсит любой садовый или дачный участок.

Пошаговая инструкция

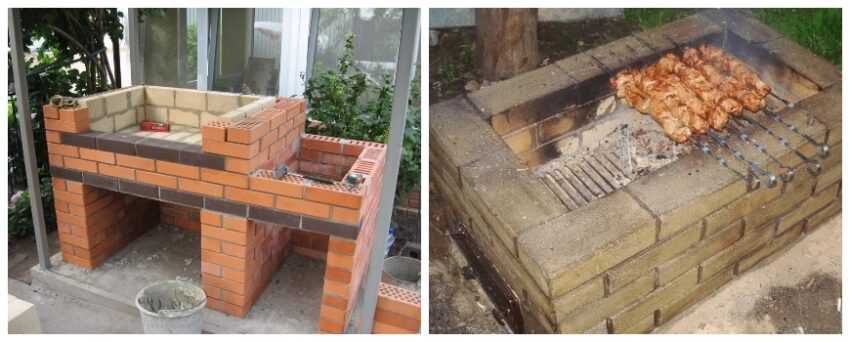

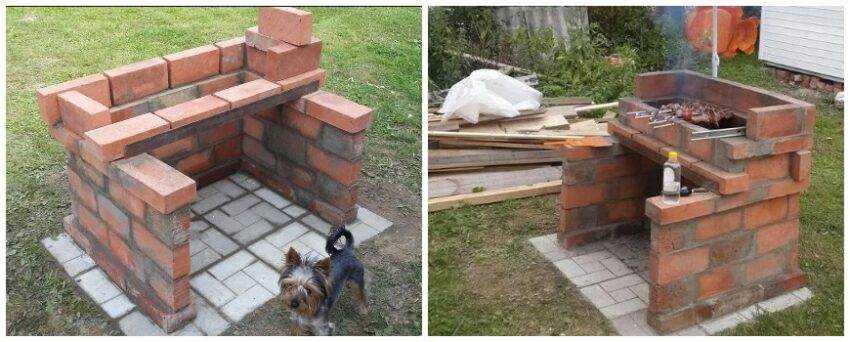

Простой П-образный мангал из кирпича

  1. Подготовка инструментов: уровни, мастерок, резиновый молоток, кельму.
  2. Готовим стройматериалы: закаленный кирпич, глину, раствор.
  3. Материалы из металла: уголки, решетки, проволоку, трубы, скобы, полосы – в зависимости от вида мангала.
  4. Фундамент – достаточно твердой, ровной поверхности на участке вашей дачи или с заливкой фундамента.
  5. Строительство короба из кирпича (металла).
  6. Если из кирпича – планируем 6-12 рядов П-образной формы – сначала производим кладку на сухую.
  7. Начинаем класть с раствором.

    Кладка мангала

  8. Предусматриваем на 4-м ряду скобы разных размеров – для монтажа решеток для мангала и барбекю.
  9. При желании готовить плов или другие блюда на казане, предусматриваем на 6-м ряду место для казана.
  10. Проверяем уровни постройки.
  11. Выравниваем стены, изолируем внешнюю часть керамзитом или асбестом или другим любым негорячим материалом, проводим гидравлические работы.
  12. Стоит простукивать выложенные на раствор кирпичи – для лучшего контакта.
  13. Мангал построен, сушим его 3-5 дней.
  14. Производим пробную топку – без продуктов.

Порядовки печейкаминов и барбекю

Преобретая порядовку вы получаете:Экономию на материалах. Как показывает практика, правильно подсчитанный материал, позволяет сэкономить значительные средства на покупке и доставке материала.Экономия на работе. По нашим порядовкам, сложить печь может, даже неопытный печник, который берёт за свою работу меньшую оплату.Помощь при выполнении работ. Мы даём бесплатную консультацию по телефону или электронной почте.

Не нашли подходящий проект?

— Закажите индивидуальный проект по необходимым параметрам (стоимость от 3 тыс.руб.).

На сайте опубликована небольшая часть проектов. Пришлите нам письмо с описанием необходимой печи, а мы вышлем варианты ответным письмом.

№ 5010 Камин пристенный

Описание:

Камин пристенный.

Размеры печи:

1270 х 1020 мм

Состав проекта:

3D вид печи, порядовка печи, разрез, расходные материалы, пояснения и схемы.

Стоимость:

2800 рублей

№ 5020 Печь-камин

Описание:

Печь-камин с варочной плитой и теплообменником.

Состав проекта:

3D вид печи, порядовка печи, разрез, расходные материалы, пояснения и схемы.

Стоимость:

5500 рублей

№ 5030 Печь-камин

Описание:

Печь-камин для отопления помещения до 55 м2.

Размеры печи:

1530 х 1270 х 2030 мм

Состав проекта:

3D вид печи, порядовка печи, печь в разрезах, расходные материалы, краткое пояснение, схемы противопожарных разделок, варианты крепления фурнитуры

Стоимость:

3000 рублей

№ 5060 Камин угловой 1135 х 1135

Описание:

Камин угловой для помещений площадью 40 м2.

Размеры печи:

1135 х 1135 х 1900 мм

Состав проекта:

3D вид печи, порядовка печи, печь в разрезах, расходные материалы, краткое пояснение, схемы противопожарных разделок, варианты крепления фурнитуры

Стоимость:

1800 рублей

№ 5070 Угловой камин 1270 х 1270

Описание:

Угловой камин для помещений площадью 40 м2.

Размеры печи:

1270 х 1270 х 2800 мм

Состав проекта:

3D вид печи, порядовка печи, печь в разрезах, расходные материалы, краткое пояснение, схемы противопожарных разделок, варианты крепления фурнитуры

Стоимость:

1800 рублей

№ 5080 Печь с камином 1520 х 1135

Описание:

Печь с камином для отопления помещений общей площадью 40 м2.

Размеры печи:

1520 х 1135 х 2200 мм

Состав проекта:

3D вид печи, порядовка печи, печь в разрезах, расходные материалы, краткое пояснение, схемы противопожарных разделок, варианты крепления фурнитуры

Стоимость:

1000 рублей

№ 5090 Камин пристенный с дровником

Описание:

Массивный камин с вырезами под отделку камнем.

Размеры печи:

1525 х 1145 х 2600 мм

Состав проекта:

3D вид камина, 3D порядовка камина, 3D разрезы, расходные материалы, пояснения, схемы.

Стоимость:

2800 рублей

№ 5100 Камин пристенный с колоннами

Описание:

Компактный пристенный камин.

Размеры печи:

1530 х 1020 х 2660 мм

Состав проекта:

3D вид камина, 3D порядовка камина, 3D разрезы, расходные материалы, пояснения, схемы.

Стоимость:

2200 рублей

Барбекю из кирпича, как выбрать подходящий проект

Поскольку уличные печи и мангалы из кирпича не являются капитальными строениями, к их выбору и строительству не предъявляют слишком строгие требования. Однако следует учитывать ряд технических параметров, стараясь ориентироваться не на красоту и привлекательность модели или насыщенность ее различными функциями и приспособлениями. Уличная печь должна быть функциональной, удобной, должна решать поставленные задачи и вписываться в дизайн участка.

Сегодня существует огромное количество проектов барбекю, например угловые модели, с крышей и дымоходом, с беседкой, казаном, коптильней, вытяжкой. По желанию заказчика такой комплекс может быть оснащен варочной плитой, мойкой. Такие сложные проекты должны выполняться специалистами, поскольку даже простой мангал из кирпича имеющий самую обычную конструкцию, требует укладки фундамента глубиной 50-70 см, не говоря уже о сложных комплексных моделях. Каждый из этих проектов должен быть хорошо продуман, взвешен и проработан, чтобы вы не платили лишние деньги.

Любая кирпичная печь – это достаточно тяжелая конструкция, для которой нужен фундаментИсточник webmaster.pp.ru

Схемы, размеры изделия

Существуют два основных вида устройств, на которые ориентируется каждый мастер.

  1. Печка первого типа подходит для отопления небольших помещений. Она имеет следующие размеры: 51 на 51 см — площадь основания, 175 см — длина. Для выкладки топки в обязательном порядке используется шамотный кирпич. Он огнеупорный и очень прочный, это позволяет избежать трещин. Для облицовки изделия прекрасно подходит красный кирпич. Конструкция имеет трубу и духовой шкаф для приготовления блюд. Для большей прочности и хорошего КПД шкаф обычно изготавливают из листа стали.

Фото 2. Схема русской мини-печи из кирпича с лежанкой и местом для приготовления пищи.

  1. Второй вариант мини-печи отлично справляется с задачей отопления небольших помещений, прибор оснащен и варочной поверхностью, поэтому такую конструкцию чаще выбирают для дачных построек и частных домов. Дымоход выкладывают в один кирпич. Это сделано для того, чтобы отработанные испарения и газы, правильно поступали в дымоход, обходя духовку с правой и левой стороны. По площади эта конструкция — 51 на 51 см, ее длина — 215 см. Для выкладки топки применяют огнеупорный кирпич.

Внимание! При выкладке топки нельзя использовать несколько видов кирпича. Каждый вид имеет разную температуру расширения, поэтому такая состыковка приведет к трещинам

Разновидности мангала из кирпича

Мангал — вид восточной жаровни, где используется тепло от тлеющих углей. Изначально он представлял собой переносную медную чашу с полусферической крышкой.

Современные мангалы сооружаются не только из металла. Для стационарных построек используется керамический кирпич, из которого выкладываются:

простые конструкции в виде 2-4 невысоких стенок, служащих подпорками для шампуров, на земляном основании;

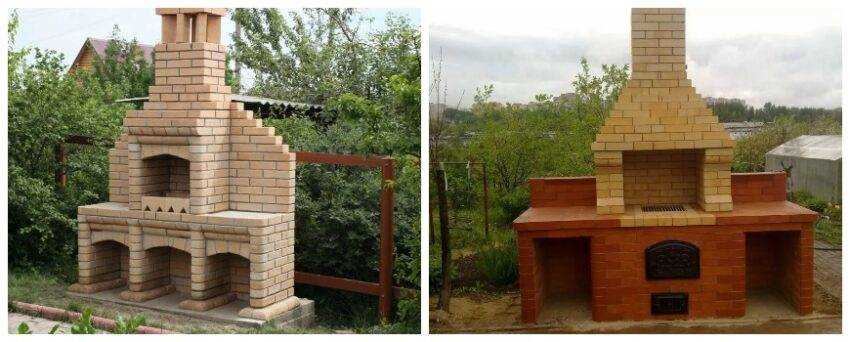

более сложные сооружения с печью и дымоходом на капитальном фундаменте;

целые комплексы для приготовления блюд и отдыха вблизи природы.

Вариант мангала из кирпича своими руками каждый хозяин выбирает исходя из своих пожеланий, частоты использования, а также предполагаемого бюджета на строительство. В некоторых случаях он может достигать достаточно внушительной суммы.

Самый простой — чертеж, порядок действий и видео

На ровной площадке выкладываются 2-3 стенки высотой 50-60 см или прямоугольник. Между рядами кирпича укладывают решетку — колосник, на который будут помещаться дрова. При их сгорании зола падает сквозь отверстия решетки и не препятствует теплоотдаче.

Шампуры с кусочками мяса или решетку-гриль для жарки устанавливают на опоры. После полного прогорания углей золу удаляют, снимая колосник. Можно для этой цели в самом низу мангала предусмотреть отверстие или дверцу с задвижкой.

При достаточной высоте стенок мангала удобно устанавливать решетки сразу в 2-3 яруса. Тогда одновременно можно готовить нескольких блюд, а дров и времени уйдет намного меньше.

Жаровня с разделочным столом — чертеж

Если дополнить мангал столешницей, получится удобное место для разделки продуктов, заготовки шампуров или решеток-гриль. Столешницу нужно изготовить из практичного материала — металла, камня, кирпича, устойчивых к атмосферным воздействиям. Поверхность желательно сделать гладкой для упрощения уборки.

При наличии водопровода в столешницу можно встроить мойку. Ниша для дров или полочки внутри стола помогут хранить дрова в сухости, а нужный инвентарь в порядке.

Вариант с дымоходом

Чтобы не вдыхать дым от тлеющих дров, над мангалом устраивается дымоход. Он отводит продукты сгорания на безопасную высоту.

Для изготовления дымохода рекомендуется использовать:

  • керамический кирпич;
  • нержавеющие трубы;
  • асбоцементные трубы;
  • жаростойкий бетон.

Дымоход из кирпича — достаточно сложное инженерное сооружение, технология кладки описывается порядово во многих источниках. Если его неправильно сложить, тяги не будет, и дым пойдет в обратном направлении.

Поскольку продукты сгорания имеют высокую температуру, внутренняя часть выкладывается из шамотного кирпича на глиняном растворе, наружная — из обычного на цементно-песчаном.

Для предупреждения попадания осадков в трубу ее верх защищается колпаком. Если сечение трубы достаточно большое, внутри можно подвешивать продукты для копчения, а интенсивность дыма регулировать заслонкой.

Мангал с плитой и мойкой

Такой кухонный комплекс позволит приготовить полноценный обед или ужин из нескольких блюд. В конструктиве кроме мангала столешница с мойкой и плита для казана на дровяном топливе.

Варочная панель заметно усложняет конструкцию мангала. Под плитой устраивается дополнительная камера для дожига топлива. За счет поступления вторичного воздуха сгорание дров и углей происходит более полно, и время приготовления пищи на плите сокращается.

К мойке подключается водопровод и канализация, которая выводится в септик или сточную канаву. На зиму вода сливается из системы, чтобы избежать замерзания труб.

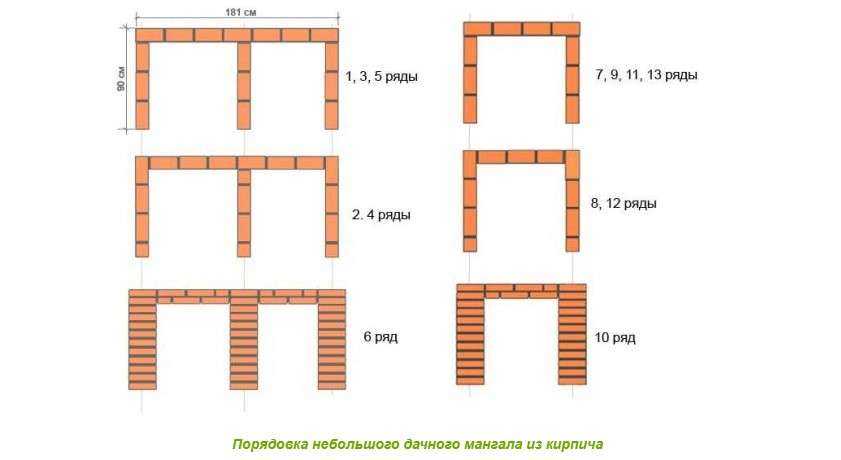

Как сделать кирпичную печку своими руками? Порядовка устройства

Для кладки подойдет такой раствор: цемент, песок и красная глина в пропорциях 1:3:2.

  1. В проекте, включающем столешницу, нижние ряды нужно выкладывать в форме буквы «Ш». Слева предполагается сама печь, а справа — столешница или столик для разделки мяса. Сперва уложите пять рядов. Обязательно проверяйте их по уровню. Для прочной вертикальной фиксации раствор нужно наносить на стенки каждого кирпича.
  2. Каждый второй ряд следует начинать с половины кирпича. Толщина задней стенки составляет 3 кирпича, боковых стенок — 2.
  3. 6, 9 и 14 ряды сделайте выступающими. Нижний — для съемного поддона, средний — для решеток барбекю или колосниковых решеток и верхний — для коптильни. Конечный 15 ряд придется как раз под рабочую поверхность стола.
  4. Прогал между кирпичом и столешницей стоит покрыть герметичным гелем, чтобы при желании встроить в рабочее пространство раковину и водопровод.
  5. Переднюю часть печки можно скруглить аркой. Чтобы это сделать, следует установить деревянный каркас, поверх которого укладывают и заливают кирпичи. Укладку нужно закончить центральным кирпичом, закрепив им всю арку. После того как раствор застынет, деревянную подставку можно убирать.
  6. Столешница заказывается заранее либо самостоятельно изготавливается из фанеры и керамогранита.
  7. Дымовую трубу и вытяжку можно приобрести готовыми или сделать самому. Для этого понадобится скрепить листовой металл сваркой, чтобы получить необходимую форму. Стыки нужно обработать герметиком, чтобы через них не выходил дым. Длина трубы должна быть не менее 60 см, диаметр — 12 см.
  8. Если беседка с крышей, дымоход следует изолировать, обернув асбестовым картоном или негорючей минеральной ватой. Верх трубы защищают конусом листового металла: это предотвратит попадание дождя и снега.

Фото 2. Порядовка кирпичной печи для беседки. Состоит из 26 этапов, при изготовлении используются два вида кирпича.

Нижнюю часть получившейся конструкции можно использовать как дровник. Дно жаровни практичнее сделать стальным.

Сложности при постройке

У многих трудности с постройкой печи возникают еще на стадии проектирования. При недостатке опыта готовые схемы кирпичных печек лучше найти в интернете: они подходят под любую беседку. Останется правильно залить фундамент и рассчитать пространство.

При неправильной укладке кирпича возможно появление неровностей и выступов. Поначалу огрехи можно не заметить, но они обязательно проявят себя по мере возведения следующих рядов. Чтобы избежать этого, можно ориентироваться на горизонтальную нитку, натянутую по уровню. Она поможет увидеть неровности сразу.

Если бугорок все же появился, снимите верхние ряды кирпичей.

Необходимо следить, чтобы в кладке не оставалось ниш, чтобы раствор распределялся равномерно. На исправление ошибки есть всего 2—3 часа, пока раствор не схватился.

При строительстве арки нужно подрезать боковые кирпичи шлифовальным аппаратом. Если его нет, строительный материал можно аккуратно раскалывать точными ударами.

Если через стык между трубой дымохода и крышей попадают осадки, есть возможность исправить это, не разбирая кладку. Пройдите по стыку кровельной лентой на битумной основе. Ею требуется обернуть трубу, полностью закрыв щели и проблемные места. При нагревании лента слипается. После таких манипуляций не страшна никакая непогода.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
