Как сделать коптильню своими руками. Пошаговая инструкция

Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

В зависимости от возможностей и желания можно построить такие коптильни:

Походная коптильня.

Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

Инструкция для строительства походной коптильне следующая:

● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров;
● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню;
● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра;
● присоедините топку к трубе;
● установите задвижку на топке с другой стороны, чтобы создать тягу;
● сбейте из досок герметичную камеру для копчения;
● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

Стационарная коптильня.

Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

Для ее монтажа следуйте пошаговой инструкции:

● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры;
● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры;
● проложите трубу по траншее до топки;
● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком;
● присоедините топку к трубе;
● после того, как фундамент застынет, начните кирпичную кладку стен;
● в процессе кладки сделайте металлические прутья;
● оборудуйте строение крышкой.

Простейшая коптильня горячего копчения.

Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

● выберете подходящее место для коптильни на возвышенности;
● оборудуйте участок металлическим листом, на котором будет гореть огонь;
● уложите основу из кирпича с двух сторон от листа;
● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро;
● оборудуйте ящик полками, на которых будут коптится продукты;
● установите поддон, который будет нужен для опилок;
● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов;
● установите задвижку.

Коптильня на мангале.

Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

● найдите кусок трубы или небольшую бочку из металла;
● положите находку на мангал;
● оборудуйте трубу решеткой;
● насыпьте опилок;
● герметично закройте трубу;
● разожгите огонь.

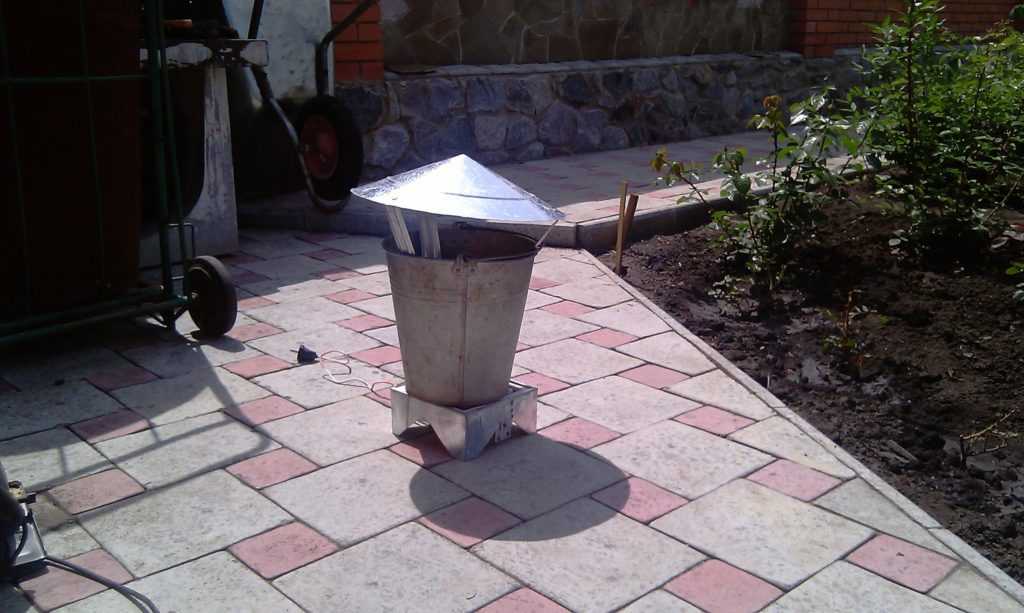

Простая коптильня из бочки.

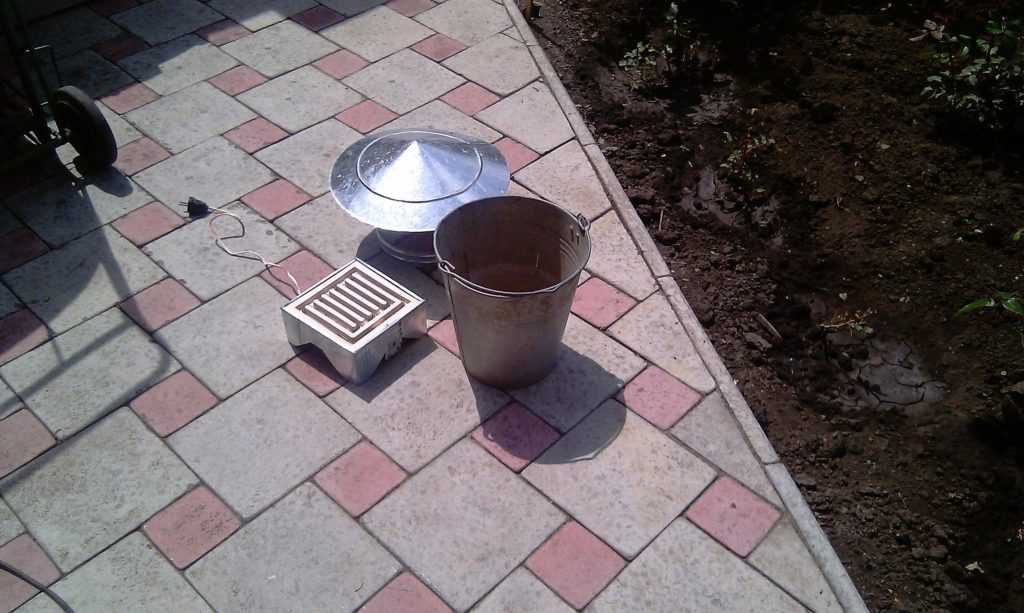

Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

● сделайте отверстие в дне бочки;

● установите на дно нагреватель, вытащив шнур через отверстие;

● на печку поставьте емкость с опилками и накройте ее колпаком;

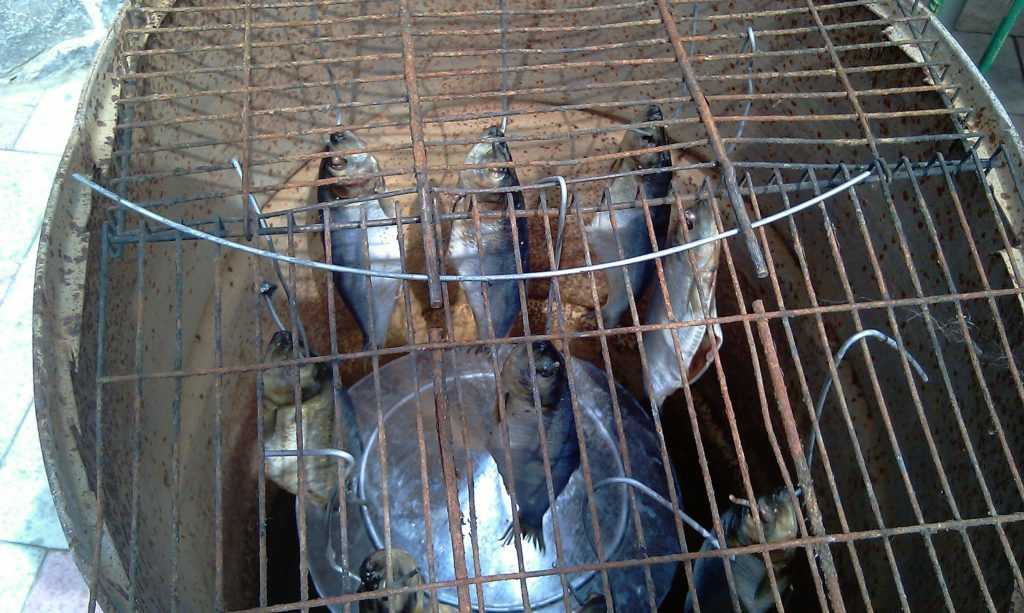

● подвесьте продукты на пруты или положите на решетку;

● накройте бочку крышкой.

Коптильня на чердаке.

Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.

Вариант изготовления печи с двумя камерами

Такое сооружение может успешно применяться как для горячего, так и холодного копчения. Оно включает камеру сгорания и дымовую трубу, поэтому при сжигании топлива газы выходят через дымоход. Но прежде они должны быть направлены на отсек горячего копчения. Для того чтобы, использовать метод холодной обработки продуктов, над топливником размещают ёмкость из металла с приготовленными опилками. Древесина, тлея, выделяет дым и, таким образом, происходит копчение, затем он тоже выходит по дымоходу. Топливом служат опилки из древесины вишни, абрикосового дерева.

Не менее практичной является уличная печь-мангал с опцией коптильни. Такая конструкция практична и многофункциональна. С помощью неё можно готовить любую пищу, коптить и жарить мясо, сушить грибы и фрукты.

Коптильня из кирпича – это долговечная, экологически безопасная и хорошо сохраняющая тепло конструкция. Монтаж своими руками вполне допустим, если не нарушаются основные технологии. Тогда можно говорить о действительно качественном устройстве, актуальном для большинства владельцев дач и частных домов.

Пошаговая инструкция по строению коптильни — в следующем видео.

Основные типы копчения

Оказывают непосредственное влияние на то, какими качествами обладают продукты на выходе. Существует три основных разновидности копчения:

  • Холодное. Осуществляется при температуре в пределах 35 градусов. Позволяет получить продукты с превосходным вкусом и ароматом, которые можно хранить в условиях погреба сроком до одного года. Рыба в установках холодного копчения готовится не менее 6 часов, а свинина — 3 суток.
  • Горячее. Проходит при более высоких температурах в 70-120 градусов, что позволяет значительно сократить время процесса копчения. Чтобы прокоптить свинину, достаточно всего 4 часов. Продукты этого типа копчения хранятся до трех дней в комнатных условиях, теряют вкусовые качества в холодильнике и могут перемерзать.
  • Полугорячее.Продукты коптятся при температуре примерно в 65 градусов. Копчености, получаемые таким путем похожи на те, что готовятся при холодном копчении, но хранятся гораздо меньший срок. Применяется, как правило, только для свежего мяса, которое не требует дополнительной подготовки.

У каждого типа есть свои особенности, понимание которых позволяет сделать выбор в пользу того, какую коптильню возвести.

Составные части конструкции

Для горячего копчения

Конструкция в виде некой емкости с плотно закрывающейся крышкой. Изготавливается она практически из любых металлических баков-бочек.

Коптильня горячего копчения состоит из:

Топки. Размещается под камерой и играет роль нагревательного элемента;

Герметичного отсека (коптильни). Этот элемент обеспечивает хорошее прогревание продуктов и поддерживании заданного температурного режима;

Гидрозатвора. Его рекомендовано устанавливать, так как затвор помогает снижать уровень канцерогенных составляющих в дыме и регулирует воздухопотоки;

Решетки. Для выкладки продуктов;

Съемного поддона.сборщика растопленного жира, выделяющегося при приготовлении.

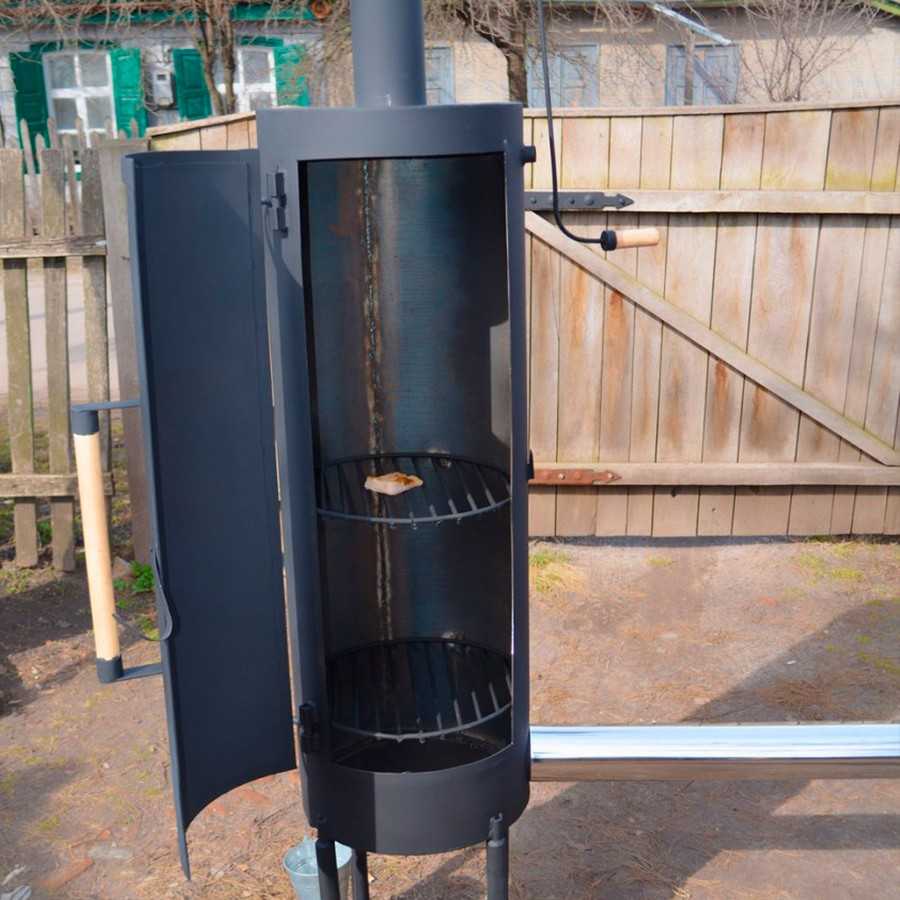

Для холодного копчения

Данные модификации сооружаются по основному закону – дым, прежде, чем достигнуть продуктов, обязан остыть. Эти модели имеют любые типоразмеры и состоят из следующих частей:

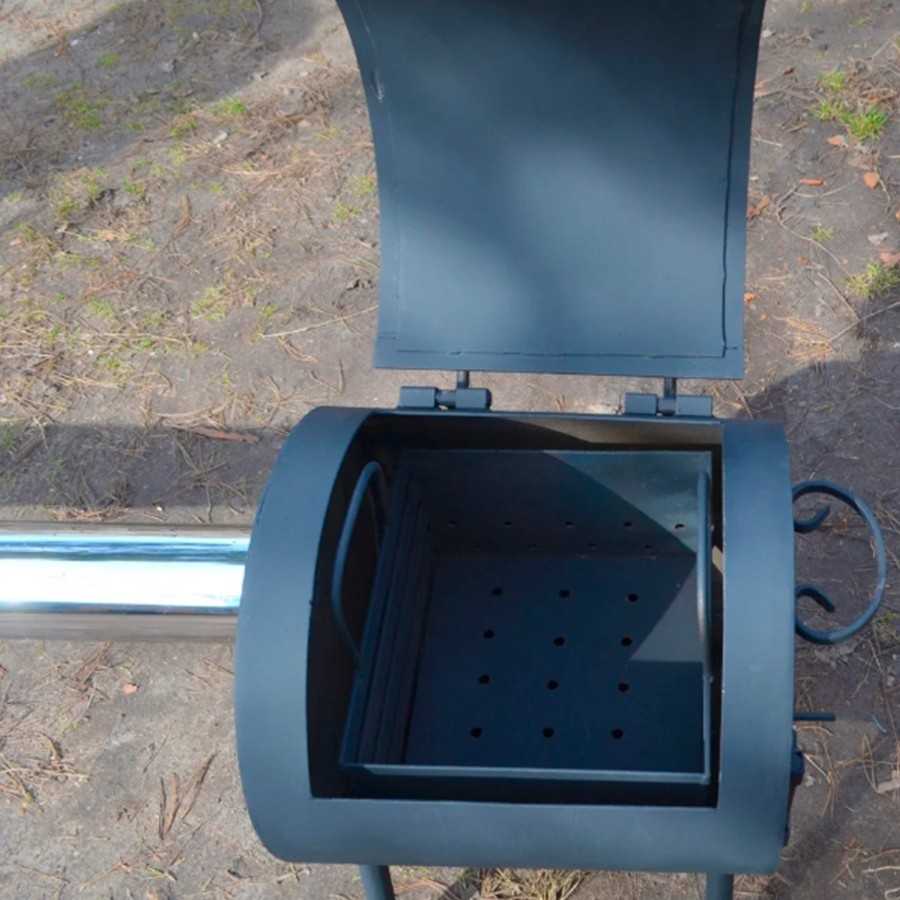

Топка

Ее можно изготовить из листов оцинковки или обычного кирпича (при обустройстве топки ее дополнительно оснащают зольником и дверцей для регуляции дымопотока;

Отсек-коптильни

Учитывая невысокий температурный режим холодного приготовления, ее можно соорудить и из дерева;

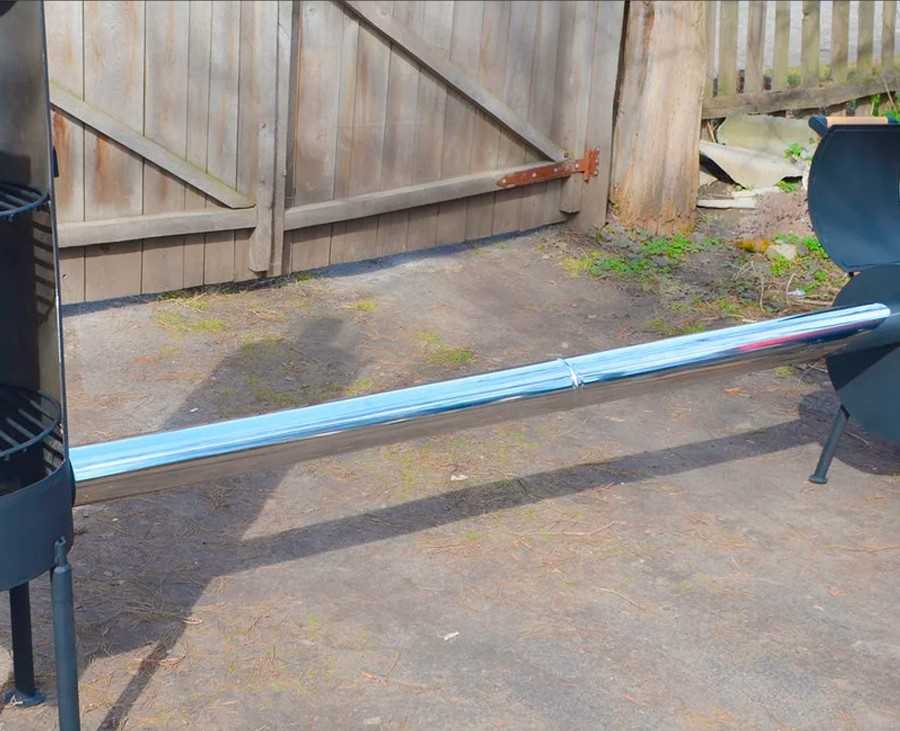

Дымоход

Объединяющего камеру и топку, подходящим сырьем для его изготовления станет металл, а вот кирпич с его пористой фактурой желательно не использовать.

Как сделать коптильню из кирпича самостоятельно

Оптимальным вариантом является формирование коптильни с двумя камерами, которые позволят прибегать к разным типам копчения. Поэтому, после выбора и подготовки площадки для возведения устройства можно приступать к составлению схемы работ. Расписанные этапы и чертежи коптильни своими руками из кирпича должны включать:

Список необходимых инструментов. К ним относятся как части коптильни — кирпичи, дверцы, решетка и металлическая крышка, так и средства для произведения работ — глина и компоненты для фундамента, шпатель, лопата и емкость для смеси.

Конструкция будет надежной и прослужит долгое время, только если она выполнена правильно. Поэтому на каждом этапе кирпичную кладку необходимо проверять с помощью строительного уровня.

Последовательность работ: первым делом при устройстве коптильни своими руками из кирпича необходимо подготовить фундамент, затем выбрать схему кладки кирпичей и возведения подвода для дыма.

Формирование фундамента

Хорошей основой послужит своеобразная бетонная подушка со стальной сеткой внутри. Создание сводится к нескольким простым шагам:

  • Выкапывается яма чуть больших размеров, чем будущая коптильня с глубиной около 40 см.
  • Дно ямы заполняется слоем песка и щебня.
  • Сверху кладется стальная сетка.

Перед установкой арматуры следует утрамбовать и выровнять сформированный ниже слой.

  • Вырытая яма полностью заливается бетоном, оставляется на застывание.
  • Сверху кладется гидроизоляционный слой рубероида.

Создание основы коптильни из кирпичей

Поскольку устройство представляет собой объемную конструкцию, следует и к кладке кирпичей подойти основательно. Самым оптимальным вариантом будет выбор одной из существующих схем и последовательное возведение рядов.

Одна из возможных схем кладки для создания коптильни из кирпича своими руками.

После того как выбран чертеж, можно приступать к работе:

С помощью мастерка на фундамент наносится бетонный раствор.

Название сторон кирпича

Выполняется порядовка. Каждый ряд обязательно очищается с помощью мастерка от излишков раствора, которые образуются при сдвиге элементов. При этом для повышения устойчивости будущей коптильни из кирпича следует швы нижних рядов перекрывать цельным кирпичом сверху. Другими словами — соблюдать перевязку.

Между рядами кирпичей оставляются швы не менее 12 мм. Они заполняются скрепляющим раствором.

Формирование подвода для дыма

Такой элемент является обязательной частью коптильни с возможностью приготовления пищи методом холодного копчения. Создается он следующим образом:

  • Подготавливается траншея. Стандартный размер — 0.5 м в ширину, 0.3 в глубину и в длину. Дно утрамбовывается.
  • Выкладывается ряд кирпичей, закрепляемых с помощью раствора. Высота вертикальной стены должна составлять около 25 см.

Канал такого дымохода имеет ограничения с двух сторон. С одной находится топка, с другой — коптильная камера, которая должна быть выше топки. Угол восхождения — около 9 градусов.

  • Сверху создается перекрытие по форме домика.
  • Раствор оставляется на застывание. После этого сверху до коптильной камеры нужно насыпать слой земли около 14 см.

Верхняя часть топки изготавливается из металлического листа с раствором

Проверка перед запуском

Перед тем как в полную мощь использовать коптильню по назначению, следует проверить правильность ее работы в тестовом режиме. Это позволит обнаружить и устранить недостатки. Сделать это можно следующим образом:

  • Соответствующее отделение наполнить опилками. При этом наиболее предпочтительным вариантом будут вишня и абрикос.
  • Разжечь топку.
  • Поместить в коптильню мясо или рыбу.
  • Закрыть выходную трубу и подождать, пока внутренняя часть коптильни заполнится дымом.
  • Дождаться, пока температура в коптильне достигнет 60 градусов, затем открыть дымовое отверстие.

Проверка коптильни поможет определить, не образовались ли в процессе работы трещины, которые будут выпускать дым и ухудшать работу установки. Для более точного замера проверять температуру работы можно специальным термометром.

  • Выждать около получаса в рабочем режиме.
  • Достать продукты. Если коптильня из кирпича работает верно, мясо будет золотистым и горячим.

Видео: коптильня из кирпича своими руками

Таким образом, изучив устройство коптильни из кирпича, даже новичку в строительном деле можно создать ее своими руками. При этом коптильня покажет эффективность и безопасность, поскольку будет возведена по выверенным шагам и пройдет необходимую проверку.

Рейтинг покупных моделей

Выбор покупных моделей очень разнообразен. Существует много вариантов уже готовых конструкций.

Финская

Среди покупных моделей одно из первых мест занимает финская коптильня. Аппарат имеет хорошее качество материалов. Основание ее состоит из нержавеющей стали, которая чаще всего используется в пищевой промышленности.

Она не подвергается окислению и не ржавеет. Коптильня имеет гидрозамок, благодаря которому она полностью герметична, поэтому дым не попадает на кухню. Толщина ее дна имеет два миллиметра, что позволяет выдерживать разные температуры. Эта модель имеет много позитивных отзывов, ведь готовая продукция превосходит все ожидания.

«Дым Дымыч»

Такая коптильня изготавливается из холоднокатанного листа стали. В нее входит емкость объемом в тридцать два литра, дымогенератор, а также компрессор.

В дымогенератор закладываются опилки. Дым, который они выделяют, поступает в емкость для копчения через шланг. Он регулируется электрическим компрессором. Сроки копчения – от 5 до 10 часов. Такое устройство имеет много преимуществ: конструкция компактна, поэтому ее можно хранить в любом месте, используется как в городе, так и на даче. Коптильня продается полностью готовой к использованию. Отзывы покупателей конструкция имеет только позитивные.

Основные этапы возведения

Монтаж начинается с закладки фундамента. Выбранная площадка очищается от мусора, посторонних предметов и листвы.

Работа предполагает следующие этапы:

  • размечается место под коптильню с помощью деревянных кольев и верёвки;
  • для конструкции средних размеров вырывают яму глубиной 35–40 см, шириной 50 см, длиной 30 см;
  • для создания бетонной подушки на дно рва помещают и утрамбовывают песок и щебень, поверхность должна быть максимально выровнена;
  • сверху помещают стальную сетку;
  • поверх заливают бетонную смесь.

Важно, чтобы раствор полностью высох, на это может уйти от 1 до 3 дней. Затем проводят гидроизоляцию рубероидом или аналогичным материалом

После этого начинается укладка кирпича.

  • На сухой фундамент мастерком наносят глиняный раствор.
  • Сначала производится кладка дымохода. У кирпича смазывается тычок, чтобы создать максимальное заполнение вертикальных швов, поскольку камень под давлением имеет обыкновение смещаться к шву.
  • Излишки глиняной смеси убираются мастерком. Молотком слегка постукивают по кирпичу, чтобы он правильно лёг. Порядовка (укладка) требует регулярных замеров углов возводимых стен – это предупреждает появление неровностей. В идеале необходимо проверять каждый новый ряд.
  • Следует иметь в виду, что по отношению к топливнику дымовой канал должен располагаться под углом 8 градусов, а его стены – достигать высоты 25 см. В конце работы по укладке производят тщательную затирку швов.

Коптильный отсек может иметь любую форму. Главное – это качественно выложенный камень. Для средней садовой печки вполне достаточно габаритов камеры 1х1 метр.

Сверху в коптильном отсеке находятся штыри, предназначенные для крючьев, и решётка, в нижней – очищающий фильтр в виде натуральной полотняной ткани. Камера должна иметь крышку для регулировки дыма. При установке крыши следует оставлять отверстия для вентиляции. В конце устанавливают двери и сетки, крючья для размещения продуктов.

Топка изготавливается из толстых листов железа размером 40х35х35 см. Она должна находиться в противоположной стороне от коптильной камеры, на другом конце дымохода. С ним она соединяется сбоку и сзади. Внешняя часть её также обкладывается шамотным, огнеупорным кирпичом.

Проверка работоспособности может выявить некоторые недочёты. Если дым недостаточно быстро покидает сооружение, это может означать, что плохо заделаны швы. Качественно сделанная коптильня достаточно быстро разогревается, а продукты, помещённые в неё на 20–30 минут, подрумяниваются и приобретают золотистый цвет.

Постройка устройства своими руками

Основной объем работы для самодельной колбасной коптильни — сборка металлического ящика, в котором и будет готовиться колбаса. Понадобятся:

  • металлические листы нужного размера с зазором в 1—2 сантиметра;
  • угловая шлифовальная машина «болгарка»;
  • сварочный аппарат;
  • рулетка или сантиметровая лента;
  • столярный угол;
  • прутья тонкой арматуры.

Дальше проводятся следующие работы:

  1. Первый металлический лист при помощи болгарки делится на четыре части. Он станет боковыми стенками будущей коптильни.
  2. Приварите две стороны друг к другу под углом 90 градусов с использованием столярного угла. Повторите с оставшимися сторонами, а потом соедините конструкцию, приварив два «уголка» друг к другу.
  3. Из второго листа вырезаете дно и крышку коптильни. Днище также привариваете к уже сделанному коробу.
  4. Для крышки из второго куска нарезаете четыре полосы по ее размерам, которые станут окантовкой. Присоединяете при помощи сварочного аппарата.
  5. В итоге получается герметичный ящик, плотно накрываемый крышкой. Дальше приваривается два уровня стержней: нижний для установки поддона, собирающего жир, верхний для размещения колбасы.
  6. Из остатков металла заканчиваете агрегат, приварив две ручки для переноски коптильни и одну для снятия крышки.

Эта конструкция отличается простотой, удобством использования и компактностью. Минусы прибора: изготовление требует навыков работы с металлом, используется только горячее копчение, небольшой объем выходного продукта. Для более серьезных объемов используются стационарные коптильни.

Как сделать коптильню для колбасы из бочки

Для этого решения потребуется стандартная 200-литровая бочка и все тот же набор инструментов, только без металлических листов. Порядок действий следующий:

  1. У бочки отрезается верхняя часть.
  2. Примерно в середине приваривается или закрепляется любым другим надежным способом решетка из нержавейки. Она будет служить для размещения небольших кусков мяса.
  3. Наверху, близко к обрезу крышки привариваются два-три прута арматуры. На них будут вешаться крюки с колбасой или крупными кусками мяса. Рассчитывайте прутья так, чтобы изделия при копчении не соприкасались друг с другом.
  4. Выравниваете крышку по размеру бочки. Она должна прилегать настолько плотно, насколько это возможно.
  5. На дне камеры вырезаете отверстие для трубы дымохода или дверцу топки. В случае топки ее объем должен составлять не менее трети от всей коптильной камеры.

Фото 1. Процесс приготовления колбасы в коптильне, сделанной из металлической бочки. Продукты подвешены на крючки.

Такая конструкция подойдет для обработки большого количества мяса, может использоваться как для холодного, так и для горячего копчения. Недостатки: сложность транспортировки, неудобна в применении при небольших объемах, высокий расход топлива и длительность нагрева.

Изготовление топки, крючков и поддона

Любую великолепно задуманную коптильню может загубить высоко расположенный очаг или слишком неудобные крючья с решеткой.

Для холодного копчения необходимо собрать небольшую печку-очаг: место, откуда дым будет перегоняться в коптильную камеру через дымоход. Выход трубы дымохода находится прямо над огнем, чтобы как можно меньше дыма рассеивалось наружу. Максимально герметизируйте переход между камерой и дымоходом, это поможет усилить тягу.

Важно, чтобы дно камеры коптильни и выход дымохода располагались на уровне, это увеличит тягу благодаря закону сообщающихся сосудов. Именно поэтому коптильни часто поднимают на небольшую возвышенность: для горячего копчения это упрощает контроль над огнем, для холодного — выравнивает с очагом

Именно поэтому коптильни часто поднимают на небольшую возвышенность: для горячего копчения это упрощает контроль над огнем, для холодного — выравнивает с очагом.

Из материала чаще всего использовать камень или огнеупорный кирпич. При строительстве не стоит перебирать с глубиной и узостью топки: при холодном копчении золу приходится периодически выгребать, озаботьтесь этим сразу, во время закладки печи.

Мелкие детали изготавливаются из нержавеющей стали или покупаются в ближайшем хозяйственном магазине. Хорошо подойдут решетки для барбекю, установленные на приваренные в бочку опоры-уголки.

Внимание! После каждого использования устройства промойте решетку, прутья и рабочую камеру от копоти и жира, вычистите печку. Это защитит коптильню от тухлого запаха и остатков мяса, которые могут прилипнуть к ней намертво, портя вкус и запах при следующей готовке

Кирпичная коптильня для холодного и горячего копчения

Копчение – это не только вкусно, но и один из универсальных способов сохранения мясной продукции и рыбы на длительный срок. Большинство имеющихся в продаже портативных коптилен позволяют приготавливать мясо или рыбу только способом горячего копчения. Быстро, но хранится такая продукция без холодильника 2–3 дня.

Для того, чтобы иметь возможность в любое время наслаждаться копченым окороком или вкуснейшим муксуном необходимо приготовить их методом холодного копчения. А это возможно только в стационарной коптильне или очень дорогой импортной, которая имитирует процесс копчения электронно-аппаратными средствами.

Примеры конструкций

Построить стационарную коптильню из кирпича на садовом участке целесообразно в том случае, если у вас есть подсобное хозяйство или вы добываете значительное количество рыбы или мяса.

Простая уличная коптильня для горячего копчения

Для этого можно соорудить простейшее, отдельно стоящее сооружение, которое будет выполнять только одну функцию – копчения.

С варочной поверхностью в дом для горячего копчения

Чаще, чтобы не тратить время на протопку печи и коптильни по отдельности, строят печь с варочной плитой, в дымоходе которой устраивают коптильный шкаф. Выгода такого сооружения очевидна – одновременно, на одной закладке дров, в процессе приготовления пищи происходит процесс горячего копчения.

Схема Внешний вид

Крупные универсальные печи с коптильнями горячего копчения

Любители больших компаний и шумных застолий, не мыслящие отдых на природе без шашлыков или барбекю, возводят целые печные комбайны: печь-камин-мангал-коптильню.

С экономической точки зрения, такая конструкция выгодна, так как объединена общими стенами и имеет один дымоход.

Несмотря на массивность сооружения, такая печь с мангалом и коптильней не требует большого количества дров. Конструкция размещается на улице, поэтому прогрева стен не требует.

Мангал, варочная и коптильня топятся отдельно. По сути, все они представляют самостоятельные печи соединенные вместе, и по желанию могут быть переставлены местами или дополнены.

Коптильня для горячего и холодного копчения

При желании можно построить из кирпича коптильню, которая будет одновременно готовить продукцию горячего и холодного копчения.

Принцип такой коптильни предельно прост. Она содержит одну коптильную камеру, на фотографии она имеет самую большую дверку.

Одна из топок расположена непосредственно под коптильней и от нее дым поступает по короткому расстоянию в коптильную камеру, тем самым создавая условия для горячего копчения. Вторая топка находится на некотором расстоянии – от 1,5 до 3 метров.

Дым от нее прежде чем попасть в коптильную камеру проходит длинное расстояние, успевает остыть и подвергает продукты холодному копчению.

Фундамент

В целом данный тип печи ничем не отличает от печей без коптильни и строительство фундамента подчиняется общим правилам, изложенным в отдельной статье.

Обязательно потребуется два вида кирпича – обыкновенный керамический (красный) и шамотный (огнеупорный) для выкладки топочной камеры.

Кладочный раствор: глина с песком и добавлением соли или цемента. Можно использовать местную глину. Но лучше не рисковать и купить в строительном магазине фасованную печную глину и шамот для топки.

Выбор проекта

Более подробно мы опишем следующую комбинированную печь с варочной поверхностью и коптильней для горячего копчения.

Установка фурнитуры

Особое внимание уделяют установке дверей топки, поддувала, коптильной камеры. Для этого используют отожженную стальную проволоку d 3–4 мм, 1–2 м которую складывают вдвое, пропускают сквозь ушко в рамке печной двери, скручивают

На концах отгибают под углом 90%. После установки рамки дверки по месту проволоку размещают вдоль кладки боковых стен печи и закладывают кирпичами. Такая система крепления не позволяет дверцам расшатываться в процессе эксплуатации

Для этого используют отожженную стальную проволоку d 3–4 мм, 1–2 м которую складывают вдвое, пропускают сквозь ушко в рамке печной двери, скручивают. На концах отгибают под углом 90%. После установки рамки дверки по месту проволоку размещают вдоль кладки боковых стен печи и закладывают кирпичами. Такая система крепления не позволяет дверцам расшатываться в процессе эксплуатации.

Срок службы такой печи-коптильни может составлять 25 и более лет. При желании можно пристроить к ней мангал, разделочный столик и другие элементы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
