Коптильня холодного копчения своими руками: чертежи и варианты

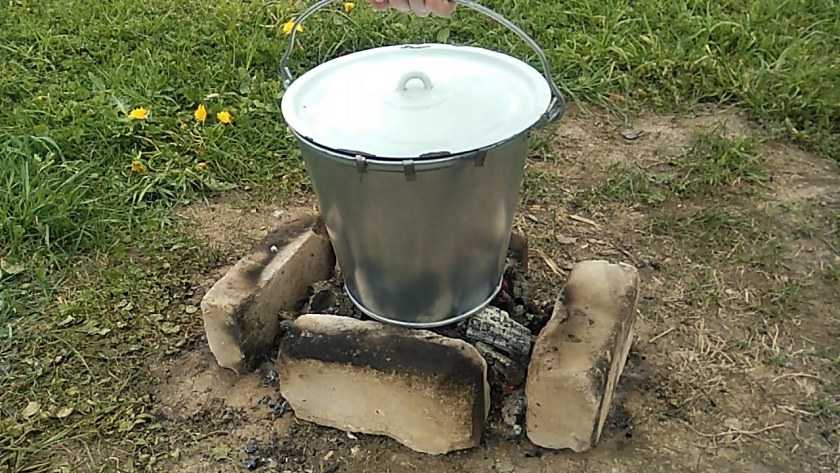

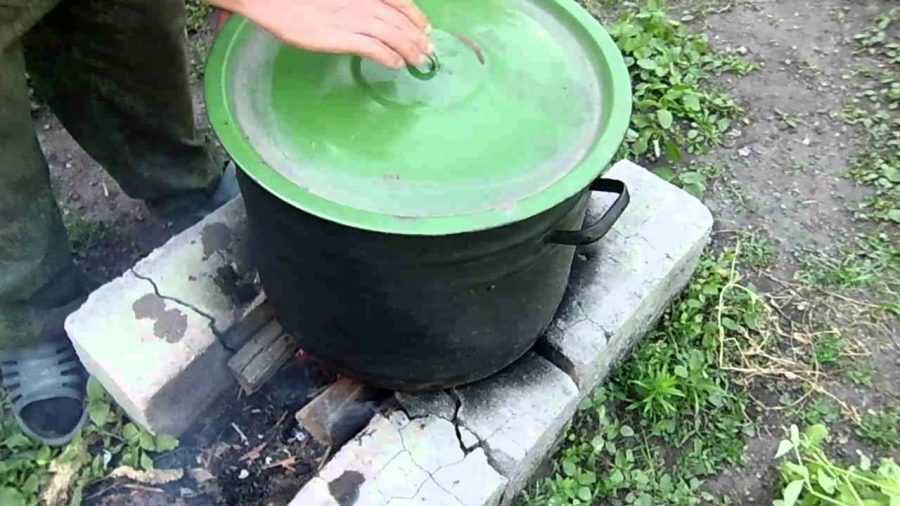

Коптильня из кастрюли

Пожалуй, даже сложно придумать более простую коптильню. Для её изготовления понадобится большая кастрюля, выварка или ведро. Внизу кастрюли на высоте примерно 10-15 см вырезаются по два отверстия и внутри привинчиваются по два уголка, на которые устанавливается сковородка или что-то другое для улавливания жира.

Выше над ними привинчиваются ещё два уголка для установки решетки для мяса. Если надо подвесить продукт на крючках, на самом верху кастрюли монтируется на диаметре металлическая перекладина, на которую можно цеплять крючки. В качестве огня для разогрева можно использовать любой, подходящий источник.

На дно коптильни засыпаете опилки, ставите на огонь, закрываете сверху крышкой. Когда опилки начнут тлеть, загружаете продукты для копчения. Процесс копчения занимает порядка 40 минут.

Дополнительные приспособления

Процесс холодного копчения занимает – в зависимости от подготовки продуктов и размеров кусков – от 8 часов до 7…12 дней. При этом необходимо постоянно поддерживать единую температуру дыма и, соответственно, контролировать горение щепы или работу дымогенератора. Для этого применяют терморегуляторы. Их монтируют на фасаде коптильной камеры так, чтобы металлический штырь, воспринимающий температуру, находился внутри герметично закрытого пространства.

В промышленных изделия термометр, как правило, уже вмонтирован в крышку или стенку, в самодельных изделиях его приходится устанавливать самостоятельно.

Основные узлы и принцип работы коптильни горячего копчения

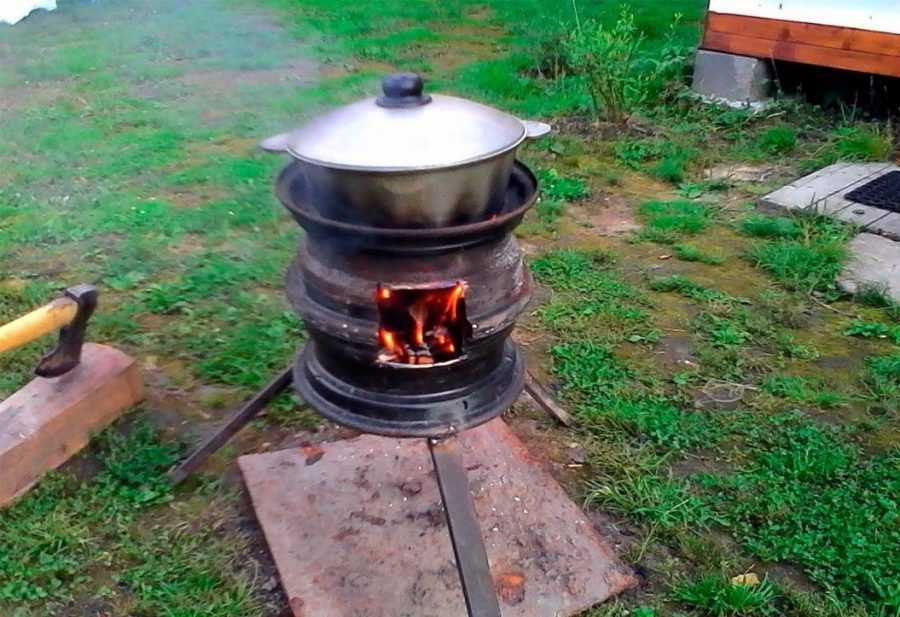

Горячее копчение – это приготовление блюд под температурным воздействием в пределах 100ºС. Длительность процесса зависит от вида продуктов и их размеров, а для ароматного дыма потребуется всего лишь купить щепу. Устройство коптильни очень простое. Разобравшись в основных узлах, можно сделать камеру из многих доступных средств, которые всегда есть в арсенале дачников. Рассмотрим общий принцип работы и базовые элементы.

  • топка, она расположена под камерой и предназначена для нагрева щепы;
  • камера – герметичная ёмкость, которая отвечает за равномерное распределение горячего воздуха и достижение требуемых температур. Она располагается непосредственно над топкой;
  • гидрозатвор препятствует попаданию холодного воздуха снаружи внутрь, а также уменьшает объём канцерогенных веществ. Он представляет собой углубление, которое заполняется водой;
  • решётки и крючки необходимы для размещения продуктов на нужной высоте для дальнейшего копчения;
  • поддон или отражатель – съёмная конструкция, его устанавливают для сбора соков и жира, которые при попадании на дно начинают гореть. Выделяемый дым портит вкусовые качества продуктов;
  • градусник – это необязательный элемент, но с его помощью легче проконтролировать работу коптильни.

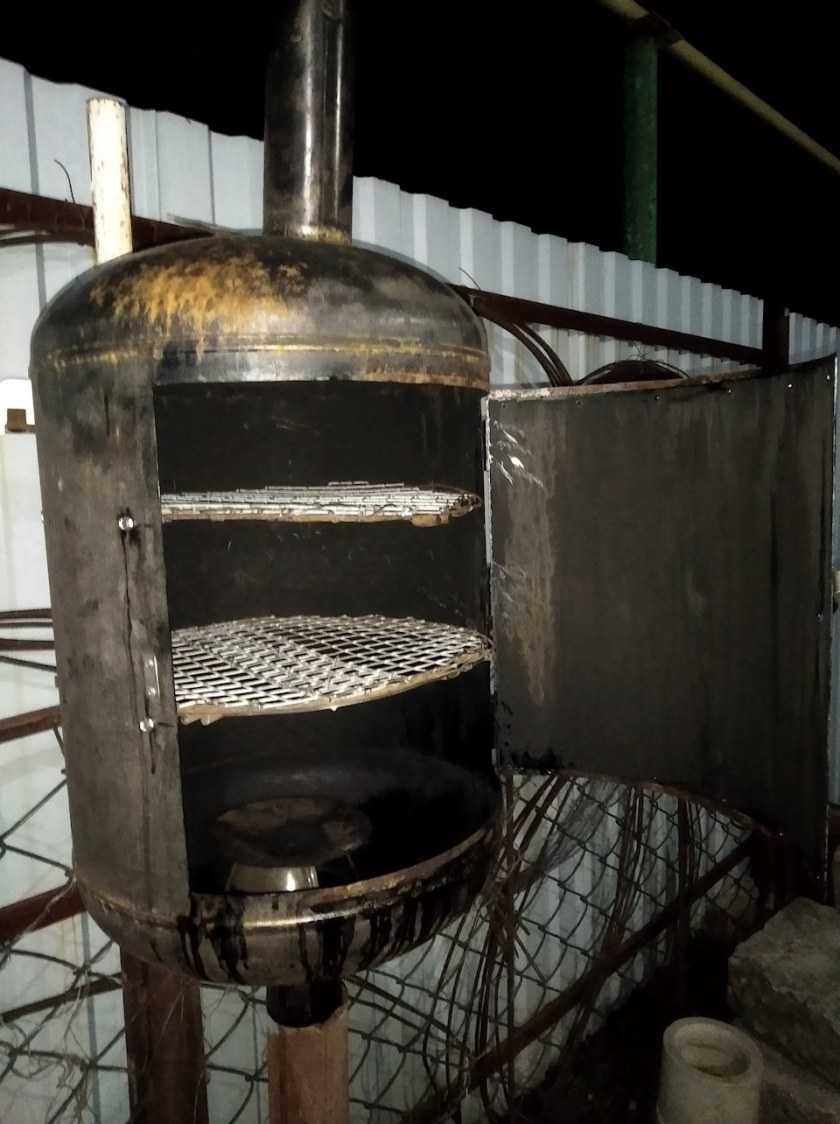

Схемы вертикальных коптилен

Решёток в коптильне может быть несколькоУстройство коптильни

Пищевая фольга

Если потребность в копчении возникает достаточно редко, можно делать одноразовые коптильни из пищевой фольги. Этот материал нетоксичен, хорошо совмещается с любым продуктом, в том числе с рыбой, идеальный вариант походной коптильни.

Закоптить рыбу этим способом достаточно просто, нужно сделать:

  1. Взять пищевую фольгу (рулон) и 10 зеленых листьев с любого фруктового дерева или кустарника.
  2. Отрезать голову у рыбы, вынуть внутренности. Чистить не нужно: чешуя защитит рыбу от пригорания. Промыть и высушить рыбу в течение 20 минут.
  3. Отрезать лист фольги с размерами 40х40 см, выложить на середину листья.
  4. Упаковать лист конвертом так, чтобы образовалась подушка. Ее стыки нужно тщательно прижать.
  5. Все углы на подушке из фольги срезать – это будут дымоотводы.
  6. Подвернуть края фольговой подушки, должно получиться подобие лодочки.
  7. Уложить конверт на большой лист фольги, сверху заложить рыбу. Нижний край фольги завернуть слева и справа, прикрыть продукт, потом завернуть фольгой снизу и сверху.
  8. Поставить на огонь.

Как сделать коптильню в домашних условиях своими руками

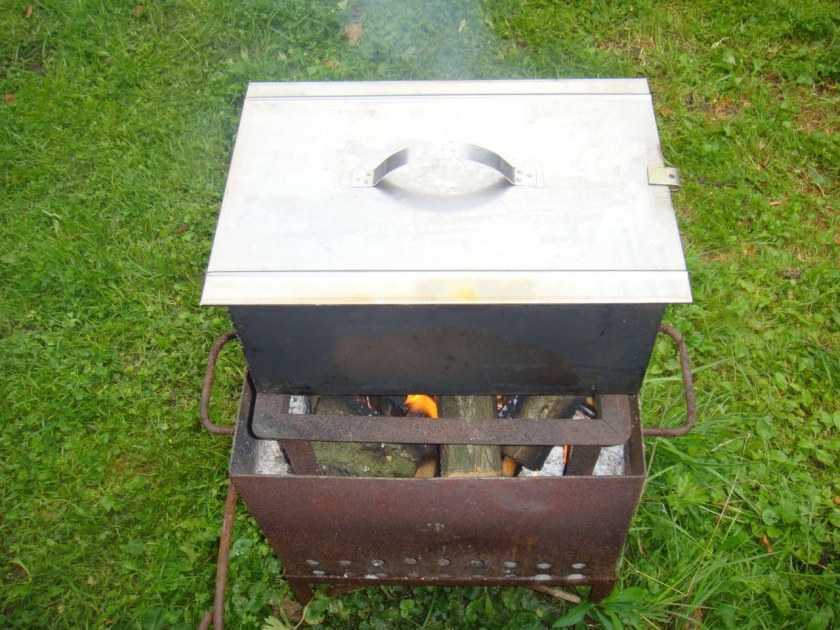

Из стального листа вырежьте поперечные стенки (тридцать на тридцать сантиметров) и продольные (тридцать на пятьдесят сантиметров). В результате получается лист прямоугольной формы.

Затем вырезается дно. Его лучше сделать немного побольше, чтобы приварить внахлёст. Детали свариваются под прямым углом.

Коптильня должна обладать идеальной герметичностью, иначе едкий дым и тепло будут просачиваться через щели.

Для того чтобы сварка была более качественной, швы дополнительно сваривают внутри приспособления.

Справка. В условиях квартиры лучше всего использовать устройства для горячего копчения. Они позволяют готовить быстро и не занимают много места.

Для копчения используется щепа, которая не горит, но тлеет при температуре как минимум 60 градусов. Крышку коптильни делают «домиком». Благодаря этому маленькие кусочки рыбы, мяса или другой продукции можно помещать на крючки. На крышку водружают гидрозатвор для лучшей герметизации. С этой целью используется канал для воды, которую заливают в последнюю очередь, это предотвращает проникновение дыма в квартиру.

Плоскую крышку изготавливают немного большего размера, чтобы шкаф для копчения свободно закрывался. К крышке приваривается ручка и вставляется небольшая металлическая трубка для отвода дыма. Трубка лучше, чем отверстие. У неё маленькое сечение, она прочная и на неё легко надевается шланг, который легко выводится в форточку.

Для изготовления домашней коптильни лучше всего использовать нержавеющую сталь. Она не подвержена коррозии и позволяет эксплуатировать устройство в течение длительного времени.

Походная коптилка

Если под рукой нет необходимых материалов для возведения аппарата для холодной обработки пищи дымом, можно обойтись простым ведром и отрезом парниковой пленки. Как сделать коптильню своими руками из этих простых средств, подскажет инструкция:

  • приобрести 2 м очень плотной парниковой пленки и зашить ее с одного края, чтобы получился мешок;
  • выбрать ровное место и обозначить двухметровыми кольями квадрат метр на метр;
  • чтобы конструкция была прочной, верхние окончания кольев соединяются поперечными рейками;
  • внутри в несколько рядов по диагонали протянуть проволоку;
  • подготовленное мясо или рыба развешиваются на прутах, не соприкасаясь;
  • полиэтиленовый чехол надевается на прутья до половины сооружения, на землю под ним высыпается около половины ведра раскаленных углей и выкладывается сверху обычная трава;
  • пленка опускается до земли и фиксируется до герметичного состояния.

Чтобы внутри конструкции постоянно был плотный дым, можно периодически добавлять траву. Через 3 часа деликатесы можно вынуть и остудить. Большие куски коптящихся продуктов можно на через сутки прокоптить еще раз.

Конструкции коптилен

Принимая решение сделать коптильню своими руками, следует знать о том, что по конструкции она может иметь несколько вариантов, зависящих от умений и желаний изготовителя:

  • вертикального типа;
  • горизонтального типа;
  • камерного типа.

Самая простая домашняя коптильня своими руками — вертикальная. Она имеет простейшую конструкцию, при которой продукты подвешиваются сверху над дымовым источником. Но в таких изделиях нет возможности осуществлять процесс окуривания и регулировать интенсивность поступления дыма.

Горизонтальное устройство имеет сложное строение и требует в изготовлении приложения сил. Для сборки его потребуется отдельный, желательно, наклонный участок, на котором будут проводиться земельные работы.

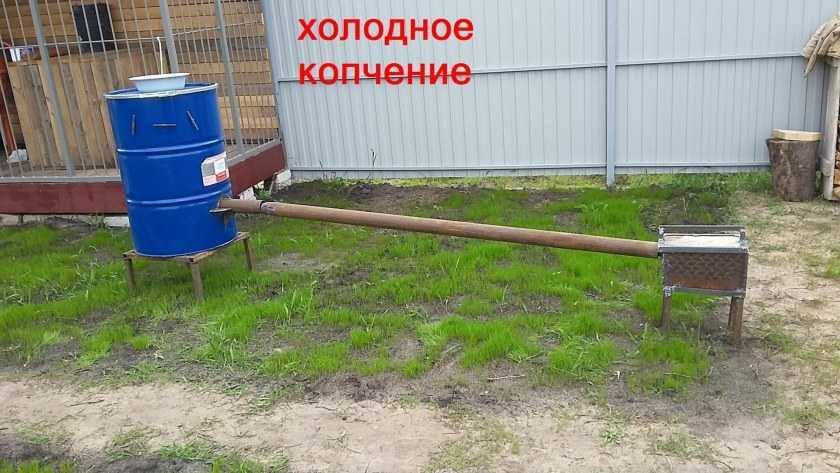

В земле будет расположен дымовой канал, а очаг — в подготовленной камере. Это позволит производить обработку пищи в любую погоду. Если дымовой канал сделать коротким, получится коптильня горячего копчения своими руками, если удлинить — коптильня холодного копчения своими руками.

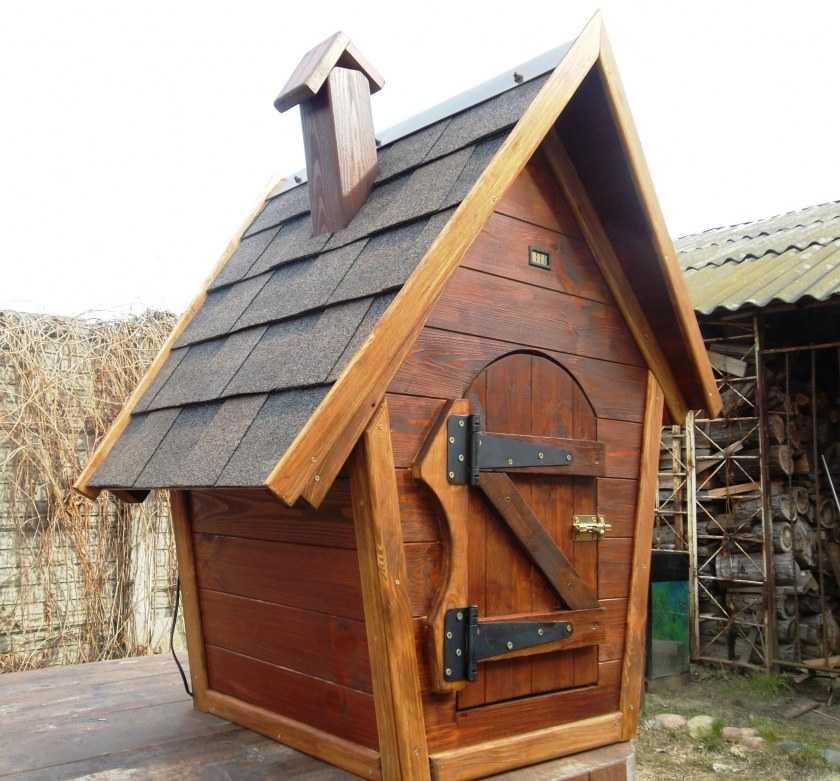

Аппарат камерного типа достаточно прост, но имеет большие размеры: высоту около полутора метров и метр в диаметре

Во время монтажа важно не забыть наклонить ее на 10° или 30°

Коптильня из холодильника

Один из наиболее распространённых вариантов изготовления домашнего коптильного шкафа – использование для этих целей корпуса от старого холодильника. По сути, это уже готовая камера, имеющая и герметичные дверцы с уплотнителями, и полочки для размещения полуфабрикатов. Остаётся только подвести к ней трубу от печи или дымогенератора, и сверху установить вытяжку для отвода излишков дыма и создания тяги.

Поэтапно вся работа по трансформации холодильника в коптильный шкаф выглядит так:

  1. Корпус освобождается изнутри от всяческих пластиковых деталей и элементов обшивки. Во время нагрева от поступающего из топки дыма, полимеры могут начать источать химический запах, чем испортят коптящиеся продукты.
  2. Далее потребуется аккуратно вырезать в корпусе два отверстия. Одно в нижней части, для поступления дыма из топки. Второе проделывается в крыше холодильника, через него будет выходить лишний дым.
  3. В отверстия вставляются трубы, одна из которых ведёт к печи. Длина дымохода должна быть такой, чтобы дым успевал охлаждаться за время прохождения по нему до t = 30-50оС. Стыки, во избежание потерь дыма, уплотняются каким-либо негорючим и нетоксичным материалом – например, замазываются глиной.
  4. В самой нижней части холодильника нужно установить поддон, куда будет стекать вытапливающийся из копчёностей жир. Без этого простого приспособления по завершении процесса, придётся затратить немало времени для очистки камеры от жирных загрязнений.
  5. Сам корпус холодильника следует установить на какой-нибудь фундамент, кирпичи, шлакоблоки. Так он лучше сохраниться от коррозии и дольше прослужит в качестве коптильного шкафа. Если приусадебный участок ровный, то, подняв корпус на достаточную высоту над топкой, можно создать необходимый для устойчивой тяги дыма перепад высот.

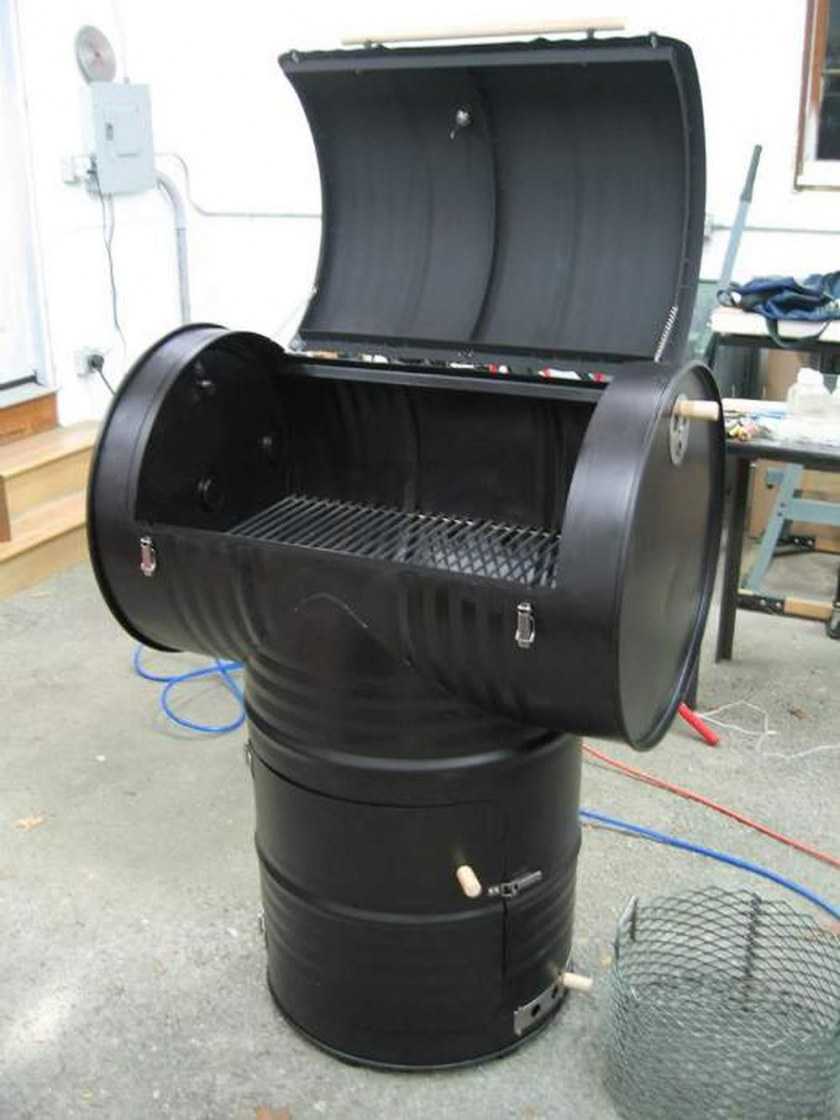

Аналогичным образом можно использовать вместо корпуса холодильника металлическую бочку. Правда, для переоборудования её в полноценную коптильню придётся приложить больше сил. Так, внутри потребуется поместить перекладины с крючками для подвешивания коптимых продуктов. Сверху сделать отверстие, плотно закрываемое крышкой. Подвод дыма осуществляется через нижнюю часть, а дымоотведение сквозь мелкие отверстия в крышке, или вставленную в неё трубу.
