Разборные мангалы чемодан своими руками

Виды мангалов из металла

Прежде всего, эти изделия делятся по габаритным параметрам. Мангал можно сделать:

1. Стационарным.

Стационарный мангал из металла с навесом

2. Переносным.

Легкий переносной мангал из металла

Каждый из пунктов также может интерпретироваться по-разному. Стационарные виды подразделяются:

на традиционные мангалы;

Классический стационарный мангал из металла

конструкции арт-деко.

Мангал из металла в стиле арт-деко

Переносные могут быть:

складными;

Переносной складной мангал

разборными.

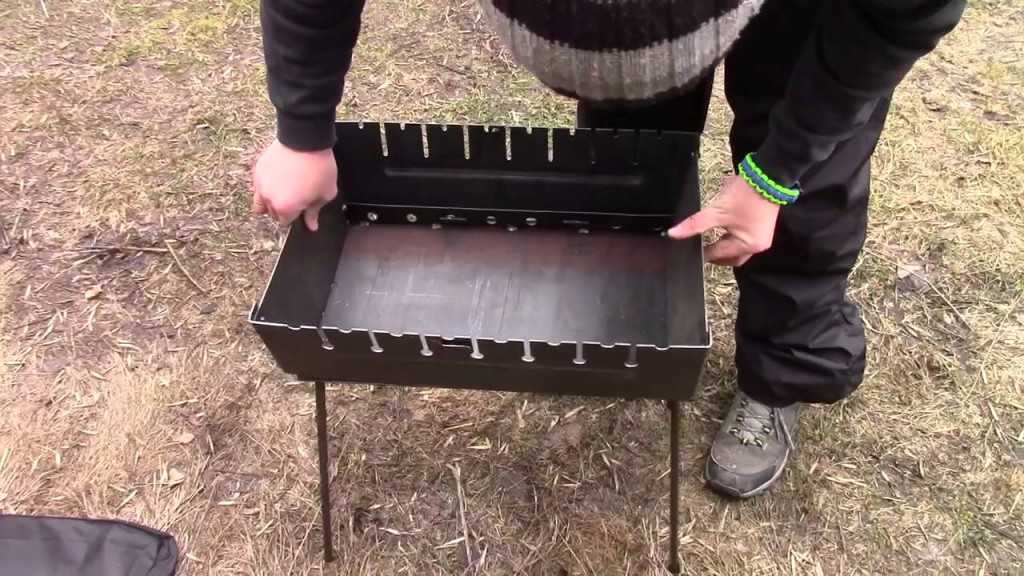

Разборный мангал из металла

А вот параллельно быть барбекю могут оба варианта и стационарный, и мобильный.

Стационарный мангал – это прерогатива загородных участков. Часто в них металл комбинируют с каменной кладкой, добавляя таким образом эстетичности внешнему виду и делая конструкцию более функциональной. Установив мангал под навес или, оборудовав его крышей, вы получите возможность приготовить еду в любую погоду.

Комбинированный мангал из металла и камня с крышей

Переносные модели прельщают тем, что могут быть установлены не только в любом месте дачной территории, но и взяты с собой в поход, причем даже в пеший, так как имеют небольшие размеры и несущественный вес. Складной вариант мангала из металла может быть сделан своими руками настолько компактно трансформирующимся, что будет напоминать небольшой чемоданчик.

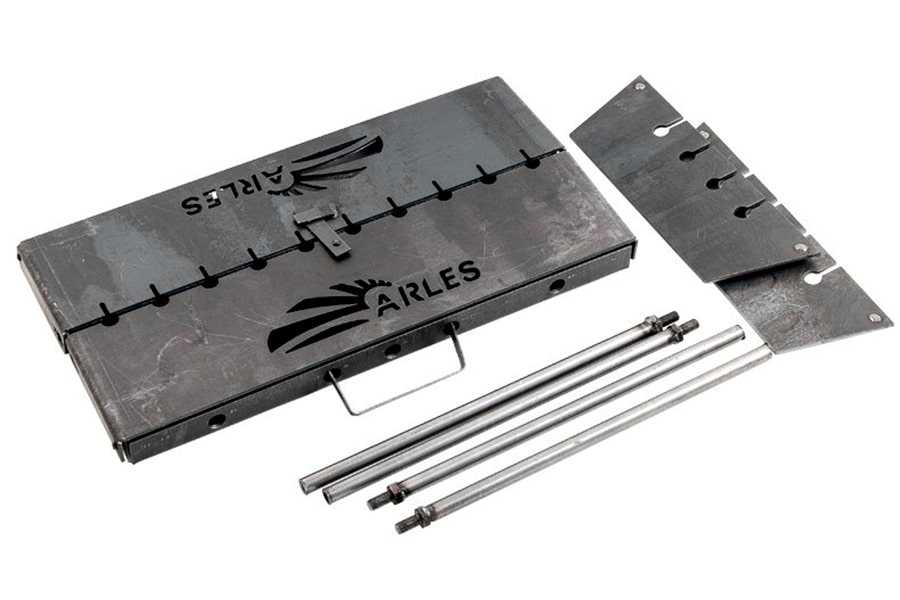

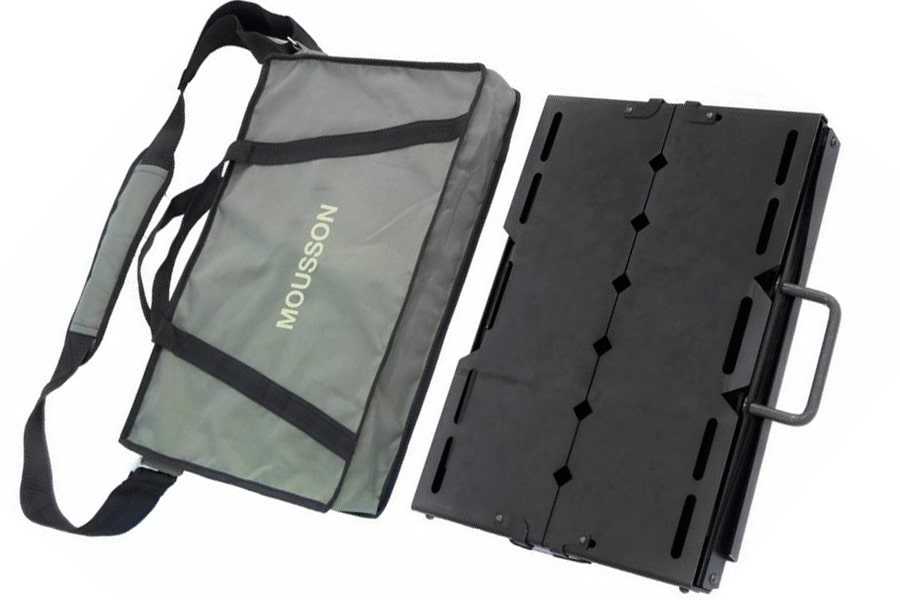

Мангал из металла, складывающийся в чемодан

Простейшая модель жаровни представлена двумя металлическими рамками, которые служат да поддержания шампуров.

Конструкция простого мангала

Основное преимущество складных мангалов является и их недостатком. Чрезмерная компактность не позволяет готовить шашлык в большом количестве, так что для солидной компании лучше прихватить с собой сразу две портативных жаровни.

Если вручную мангал носить не планируется, то можно сделать более тяжелую конструкцию, дополнив ее выдвижной столешницей, решетками и обустроив в ней регулируемый поддув.

Мангал из металла с деревянной столешницей

Для того чтобы превратить мангал в барбекю, достаточно установить над жаровней сетку для гриля. Последние бывают прямоугольными и в форме полусферы, так что подобрать подходящую модель к мангалу проблемы не составит. Если вам не по душе мясо с хрустящей корочкой, усовершенствуйте барбекю обычной крышкой.

Мангал с решеткой для гриля

Изделия серии арт-деко собирают из кованых элементов. Последние могут быть основой конструкции или ее декоративной частью. Преимущественно, ковка встречается в стационарных вариантах, так как тяжела и массивна. Транспортировать такой мангал будет сложно, разве что поставить его на колеса, трансформировав в автомобильный прицеп.

Кованый мангал в стиле арт-деко с колесами

Базовая конструкция мангала из металла может быть модифицирована своими руками, то есть обустроена дополнительными модулями в виде:

1. Колес.

2. Крыши.

3. Подставок и полочек.

4. Двойной жаровни.

5. Ручек.

Мангал из металла с дополнительными полочками

Однако делать это надо только в том случае, если без данных элементов вам не обойтись. Нужно помнить, что каждое из представленных дополнений, добавит конструкции веса. Это правило прописано для переносных моделей. У стационарных мангалов ограничений в этом плане нет.

Можно классифицировать мангалы, опираясь на такой показатель, как толщина металла. В этой классификации они будут разделены:

на толстостенные;

Толстостенный мангал

тонкостенные.

Тонкостенный мангал из металла

Металл большой толщины обычно используют для стационарных моделей мангалов. Жаровню для них можно сделать из листов стали 5-ти и более миллиметров. Придется слегка потратиться, но зато служить она вам будет очень долго.

Толстостенный стационарный мангал

Для переносных вариантов жаровен, нужно брать металл меньшей толщины. Это один из способов облегчить конструкцию, ведь вы помните, что может возникнуть ситуация, когда ее придется нести с собой в руках на достаточно дальнее расстояние. В тонкостенном мангале, даже из очень качественного металла, жечь дрова нельзя. Здесь используются готовые угли, упаковки которых можно приобрести в магазине или подготовить их самостоятельно, в костре.

Мангал из тонкого металла

Назначение

Мангал делают из разъемных деталей, которые разбираются и собираются заново. Основная задача — легкая транспортировка, как в пределах участка, так и, например, в лес за городом.

Какие конструкции бывают?

1. Самый простой вид. Представляет собой металлические стойки, соединенные попарно буквой П, которые устанавливаются над костром и служат опорой для раскладки шампуров;
2. Самый распространенный тип. Металлический корпус складывается из пяти листов (4 стенки и дно), ножки вставляются в пазы или прикручиваются;

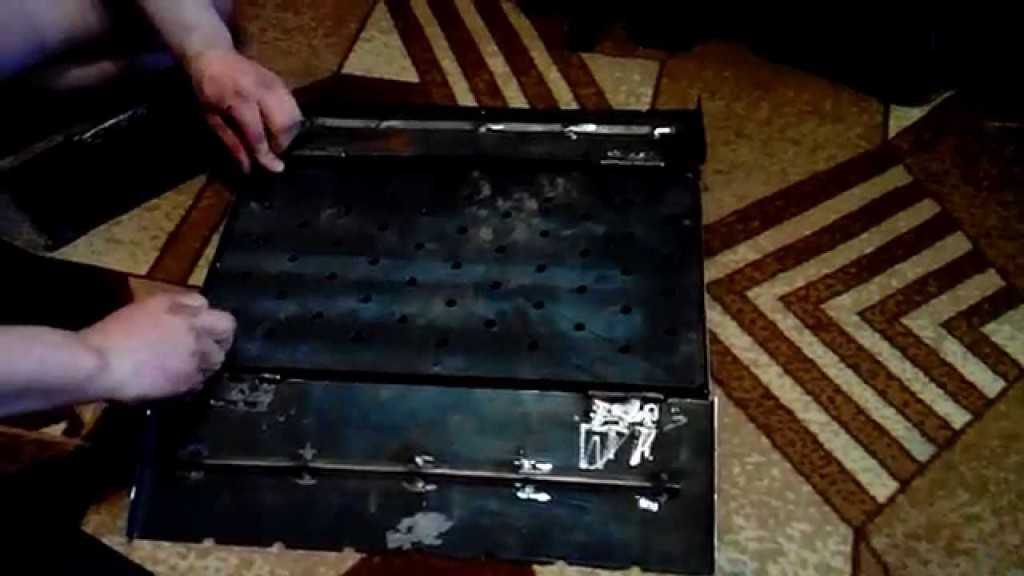

3. Самая оригинальная разновидность. Имеет форму чемоданчика с ручкой. В кейсе из металла хранятся все элементы мангала и шампура, что очень удобно. Делают модели с колесиками, если у чемодана большей вес.

Материал изготовления:

1. Чугун. Делает конструкцию прочной, но тяжелой, а также подверженной коррозии.
2. Сталь. Переносные мангалы из нержавейки наиболее массовые. Не требуют особых условий хранения, устойчивы к температурным перепадам, легковесны. Последний фактор обусловлен небольшой толщиной стали от 0,5 до 3 мм, что отрицательно сказывается на долговечности мангала.

По конструктивным особенностям мангалы бывают:

• Разборные прямоугольной формы, собираются с помощью крепежей, в перфорационных отверстиях или пазах.
• Складные имеют Х-образную форму. Их механизм подобен тому, что используется в походных стульчиках. Пример такого мангала на фото. Их второе название – трансформеры.

Как сделать вертикальный мангал из металла

Для тех, кто решил сделать вертикальный мангал своими руками, необходимо начать с подготовки рабочего места, материалов и инструментов. Затем определиться:

• с типом конструкции;
• на какое количество шампуров будет мангал;
• выбрать чертеж мангала.

Необходимые инструменты и материалы

• листовая сталь толщиной 3 мм;
• арматура 6-10 мм, лучше квадратная;
• сетка с толщиной прута 2-3 мм и ячейками не более 3 см;
• тонкая сталь для изготовления поддона золосборника;
• болгарка, диски для резки и зачистки;
• сварочный аппарат и комплектующие к нему;
• рулетка и строительный уголок;
• очки и перчатки.

При отсутствии навыков сварки или сварочного оборудования можно подготовить все составляющие и отнести в металлоцех для сборки, либо использовать крепежи из болтов. Тогда для работы потребуется дрель и сверла по металлу. Все детали соединяются внахлест или используются уголки. Арматура заменяется металлическими пластинами.

Чертеж разборного мангала

Чтобы рассчитать количество материала нужно определиться с габаритами и разработать чертеж с точными измерениями.

Делаем простую модель с горизонтальным размещением шампуров.

Сетка для стенок

Составные части и габариты (размеры):

1. Основание жаровни: ширина 15 см, длина 50 см, или в зависимости от длины шампуров, которые будут использоваться.
2. Боковые стенки: их ширина соответствует ширине основания, высоту можно менять, 40 см достаточно для компактного и удобного мангала.
3. Ребра жесткости — два куска арматуры, по длине равные основанию.
4. Сетка, привариваемая к готовому каркасу.
5. Ножки из арматуры, их можно сделать съемными, приварив через болты.
6. Крючки для стоек, на которые крепятся шампуры. При отсутствии сетки ее можно заменить, приварив предварительно нарезанные куски арматуры с шагом в 2-3 см.

Раскрой металла

Подготовив все материалы и инструменты, надев защиту можно приступать к работе.

1. Изготовление основания и боковых стенок. Из листовой стали нарезать 3 пластины, равные по ширине (15 см). Отмерить длину основания и высоту боковых стенок (по 40 см). Все замеры осуществлять, проверяя ровность уголком.
2. Подготовить ребра жесткости из арматуры, равные по длине основанию будущего мангала.
3. Отмерить размеры сетки с запасом 0,5-1 см, так чтобы сетка приваривалась внахлест к будущему каркасу. Вырезать сетку удобнее всего используя плазморез. для этого нужно составить чертеж для нарезки плазморезом. Можно обойтись и болгаркой, главное делать аккуратно, чтобы сетка была ровной.
4. Вырезать заготовки для крючков – пластинки из тонкой листовой стали длинной по 10 см, шириной по 3 см по 6 штук на каждую стенку, всего 12 шт.
5. Подготовить ножки. Отрезать 4 заготовки из арматуры по 50 см каждая. Учитываем, что ножки для устойчивости будут привариваться под небольшим углом.

Советы

При выборе стали для будущего мангала стоит обратить внимание на жаропрочные листы, а не жаростойкие. Это совершенно различные материалы

Жаростойкий сплав стоек к коррозии в обычных условиях и при высоких температурах. Но он вовсе не стоек к физической деформации, поэтому есть вероятность, что уже после первого использования самодельного мангала его элементы может «перекрутить», и тогда вернуть конструкцию в собранный вид не получится.

Для складного мангала «чемодана» нужна именно жаропрочная сталь.

Для возможности перевозки конструкции в багажнике автомобиля стоит укоротить ножки конструкции до 50 см. Не рекомендуется использовать алюминиевые ножки для мангала, которые нестабильны и легки, ведь конструкция может перевернуться, что может привести к пожару.

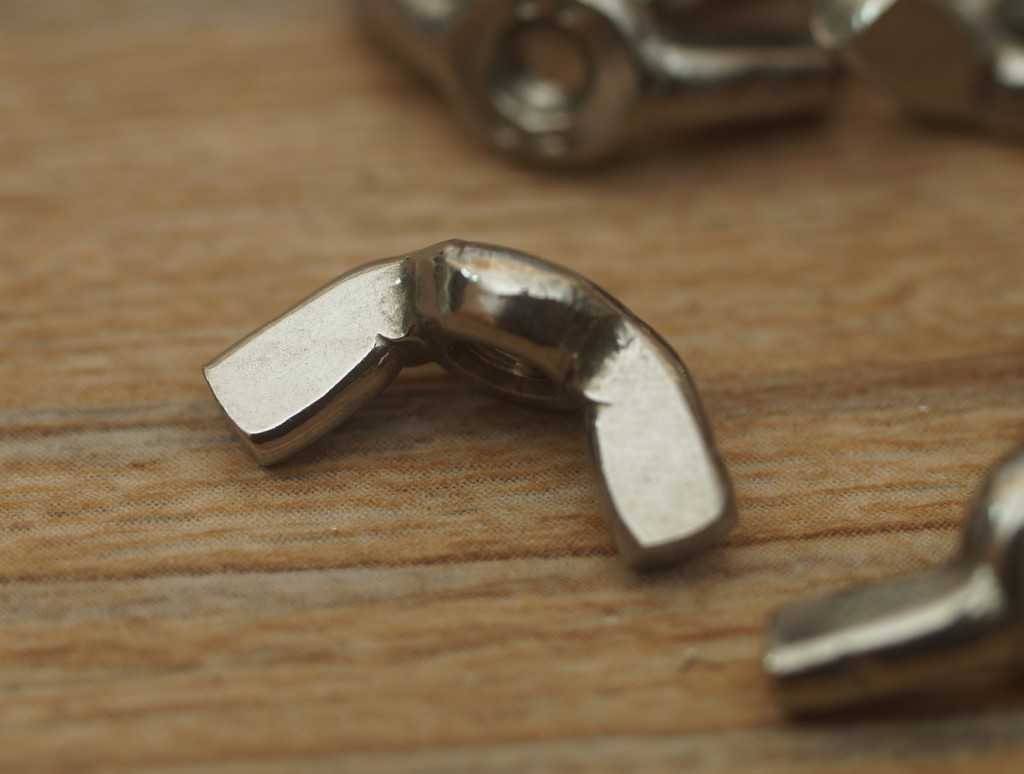

Если нет возможности воспользоваться сварочным аппаратом, стоит соединять детали конструкции по системе сборки «в паз». Для этого на боковых деталях делаются выступы, похожие на букву «Г». После вырезания болгаркой всех деталей, необходимо отшлифовать металлические края, чтобы не порезаться.

Чтобы мангал «чемодан» прослужил как можно больше сезонов, следует позаботиться о его защитной обработке, а также правильных условиях хранения и эксплуатации. Рекомендуется обработать конструкцию антикоррозийными средствами или произвести воронение металла, после чего он становится устойчивым не только к огню, но и к механическим повреждениям. В качестве окраски специалисты рекомендуют использовать кремнийорганическую эмаль, купленную в автосервисе.

При этом все подвижные элементы обязательно нужно смазать машинным маслом. Размер и глубина жаровни должны быть достаточными, чтобы мясо не обугливалось от близости к жару – вполне достаточно держать его на расстоянии 15–20 см от огня. Толщина стенок мангала должна составлять не менее 2 см, иначе прожарить до готовности жесткое мясо просто не удастся.

Переносная конструкция мангала по типу чемодана пригодится не только для жарки шашлыков, но и послужит источником обогрева, например, если планируется поход с ночевкой в палатке.

Можно попробовать соорудить шашлычницу в форме чемодана своими руками. В интернете или на сайтах фирм-производителей можно найти различные чертежи мангалов «чемоданов». Не стоит пренебрегать пошаговым планом работы, чтобы монтаж шел гладко и быстро. Также можно изготовить на картоне макет-лекало, чтобы легче представить, как будет выглядеть, функционировать конструкция портативного складывающегося мангала.

При наличии финансовых возможностей можно заказать мангал в интернете или приобрести в одном из специализированных магазинов, где разборная шашлычница будет стоить от 1 до 17 тысяч рублей. «Чемоданчик» из нержавеющей стали обойдется от 3 до 6 тысяч рублей. Цена зависит от толщины и качества металла, а также от наличия дополнительных элементов и сложных кованых деталей.

Видео-обзор мангала «чемодана» смотрите в видеоролике ниже.

Источник

Какой выбрать

Вид классического мангала известен всем. Обычно это короб из материала, устойчивого к высоким температурам. Чтобы нижние слои углей не потухли, должно быть образовано поступление кислорода к ним. На оптимальной высоте делают полочки, на которые можно положить шампура или решетку. Среди всего разнообразия можно объединить в несколько видов решения мангальной конструкции.

Переносной или стационарный

Перед покупкой следует определиться, в каких условиях он будет находиться и использоваться

Когда конструкцию используют стационарно, важно обратить внимание на надежность материалов и удобство в применении. Переносные мангалы, прежде всего, должны быть достаточно легкими и занимать мало места. Такие варианты обычно размещают в багажнике машины или в походном рюкзаке, а собирают уже на месте

Такие варианты обычно размещают в багажнике машины или в походном рюкзаке, а собирают уже на месте.

Переносные

Для изготовления переносной конструкции обычно берутся листы толщиной 1-2 мм, которые скрепляются между собой с помощью уголка. Размер самого короба не превышает 250х600 мм, его устанавливают на невысокие ножки. В комплект может входить решетка для барбекю или набор шампуров. Так как короб небольшой, за один подход может получиться не больше 7-8 готовых порций. Переносные модели с точки зрения характера конструкции разделяют на складные и разборные мангалы.

Разборный

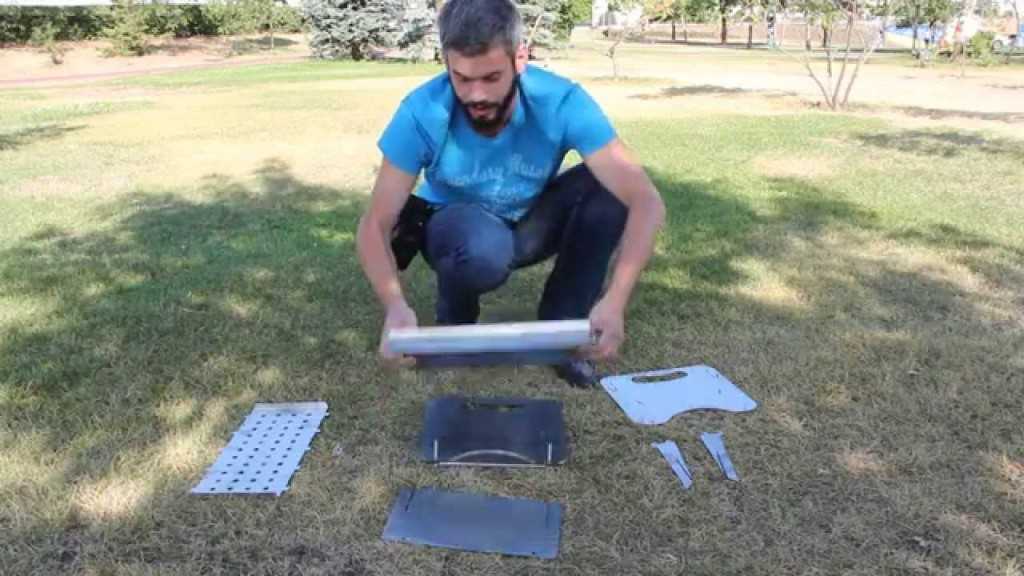

Разборные модели представляют собой несколько преимущественно плоских деталей, которые складываются в короб с помощью защипов.

Целесообразно использовать такой мангал в различных поездках. Можно одолжить его соседу по даче или другу. Если на дачном участке еще нет стационарного варианта, можно на время купить более дешевый разборный мангал и пока пользоваться им.

Складной

Складные конструкции — это уже готовые модели, являющиеся трансформерами. У них существует 2 положения: походное и рабочее. Монтаж и демонтаж происходит в несколько движений, что очень удобно и не затрачивает много времени.

Складной лучше всего подходит занятым людям, у которых нет времени на долгую сборку. Часто их покупают пенсионеры, чтобы пользоваться на даче, или молодые активные люди.

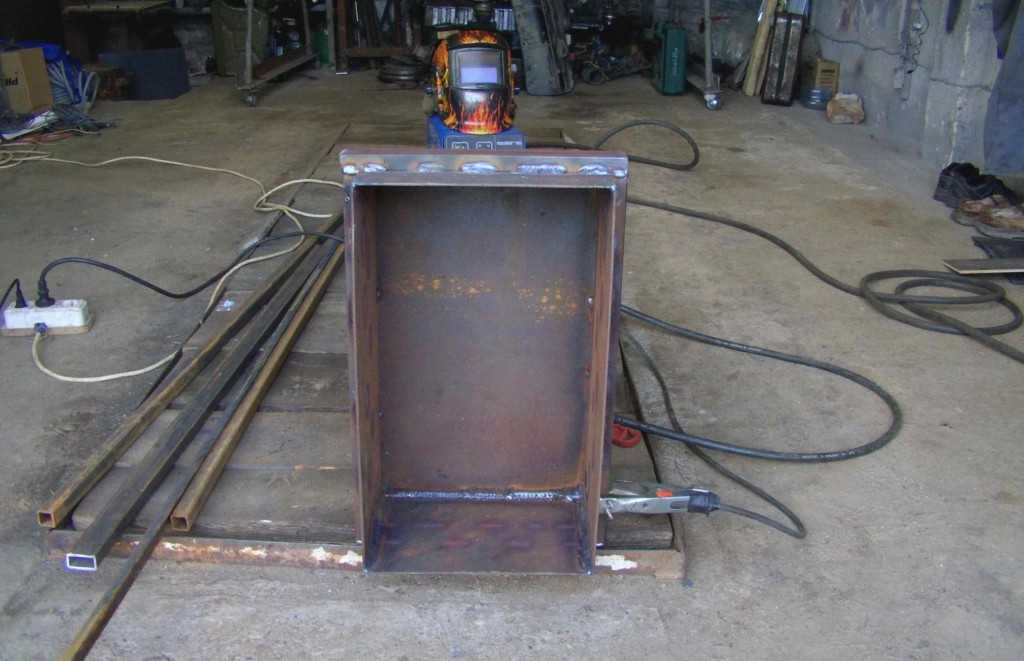

Складной мангал своими руками: подготовительный этап

Внимание! Прежде всего, подготавливается подставка в виде рамки, на которой в результате будет крепиться каркас мангала, а также его ножки. Она делается из заготовок стального уголка выбранного размера, которые свариваются в прямоугольную конструкцию – раму, которая выступает основанием будущего мангала

Дальше по внутренней кромке уголка привариваются отрезки трубы, диаметр которых составляет около 17 мм. Они применяются в качестве опор для ножек изделия. Для изготовления ножек Вы сможете использовать трубные заготовки, диаметр которых должен составлять около 20 мм. Днище жаровни делается из прямоугольного стального листа, имеющего толщину в 3 мм. В нем с помощью электрической дрели нужно просверлить отверстия, которые будут обеспечивать необходимую циркуляцию воздуха в зоне нагрева.

Для изготовления бортиков нужно использовать листовой металл, имеющий толщину стенок не меньше 2 мм. После разметки боковых заготовок по размеру основания и их нарезания болгаркой Вы сможете перейти к подготовке посадочных мест. Для этого делается отверстие в точках их фиксации к основанию и в тех местах, где боковые стенки будут соединяться одна с другой.

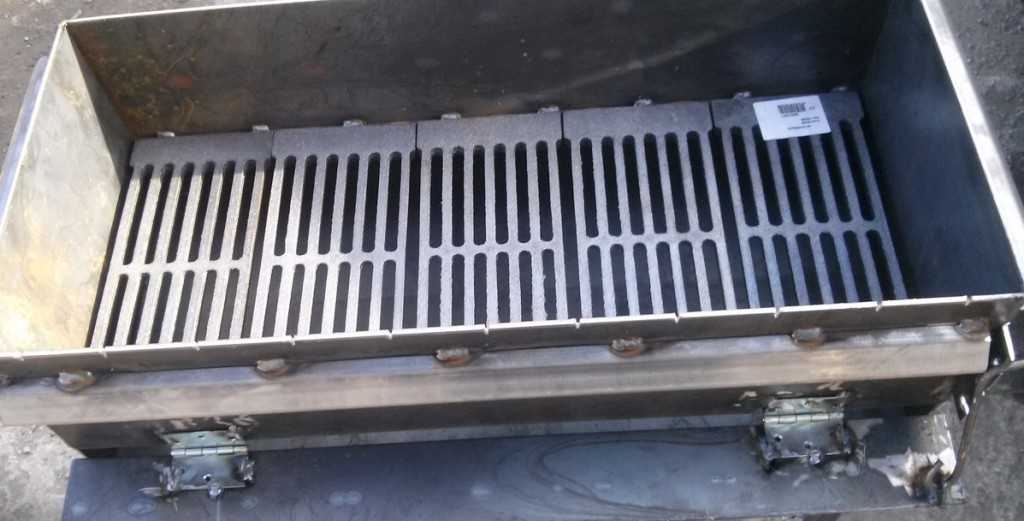

Внимание! Изготовление колосника лучше организовать с помощью сварочного аппарата. Для этого нужно подготовить не очень толстые арматурные прутья и нарезать их болгаркой точно по размеру днища колосника

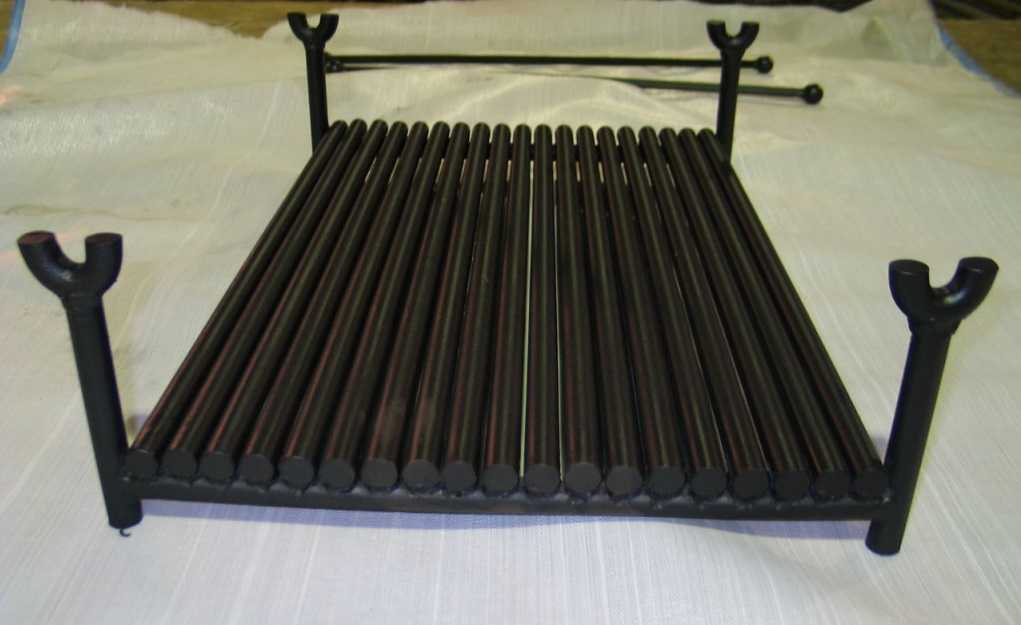

Для получения колосниковой камеры такие прутья нужно сварить в виде решетки.

Складной мангал своими руками: основные этапы сборки

В первую очередь, нужно соединить подготовленный каркас болтами соответствующего размера с основанием. Для того чтобы получить качественное соединение при установке болтов лучше использовать шайбы гравера.

Затем на основании мангала стоит монтировать ножки. Для их обустройства на трубные опоры (17 мм в диаметре) нужно надеть отрезки трубы большего диаметра.

Дальше присоединяем борты, после чего закрепляем их на основании и между собой на болтовые соединения.

Для увеличения прочности конструкции советуем дополнительно скрепить стенки продольными спицами, которые в последствие стягиваются гайками типа «барашек».

По завершению, Вам остается разве что уложить готовый колосник на дно конструкции.

Теперь Вы можете спокойно отправляться с друзьями на природу, прихватив с собой складной мангал, древесный уголь и несколько килограмм замаринованного мяса. Если Вы делали мангал каким-то другим способом, поделитесь своим опытом для читателей сайта «Ремонтик», оставив комментарий к материалу.

Источник

Красивые примеры

Мангалы в виде оленя не редкость. В настоящее время существует множество способов их изготовления, а также большое разнообразие их внешнего вида: от схематичного исполнения до вполне реалистичного.

• Стандартный сборный комплект составляет интересную композицию в виде благородного животного. Как правило, его устанавливают на дачах рядом с домом или в больших зонах отдыха, курортах. Такой вариант менее затратный по времени создания, но выглядит крайне эффектно и интересно.
• Существует более искусная модель с плетенным декоративным элементом. Требуется гораздо больше опыта и навыков при реализации чертежа такого изделия. Выглядит очень эстетично и может стать главным украшением большого частного дома, если поставить ее рядом с небольшим декоративным прудиком или беседкой. Сама конструкция включает в себя надмангальную крышку, с которой фигура выглядит более реалистично.

• Позолоченный вариант с открытым мангалом станет прекрасным украшением большой просторной беседки. Сама фигура цельная и выглядит максимально реалистично. Огнеупорная золотая краска создает эффект сказки и привлекает к себе восхищенные взоры гостей.
• Более основательной фигурой из цельного материала с надмангальной крышкой станет олень, выполненный полностью из металла. Это капитальный вариант декора, который так просто не передвинешь. Однако такой декоративный элемент легко перенесет высокие и низкие температуры и суровые погодные условие без вреда для нормального функционирования мангала.

На ярмарках мастеров можно найти и другие интересные модели мангала, выполненного в форме оленя. Они станут незаменимым предметом декора и совместного отдыха.

Инструкцию по сборке мангала-оленя смотрите в следующем видео.

Источник статьи: http://stroy-podskazka.ru/mangal/olen/

Мангал своими руками: мастер-класс, проекты для дома и дачи своими руками (105 фото)

Из этой статьи вы узнаете:

3 — самые популярные модели

Мангал разборный (+ чертежи)

Мангал с ДВОЙным дном (+чертежи для резки)

Настоящий Узбекский (мастер класс)

Мангал — дипломат (+ чертежи)

Мангал «Три Икса» (или «Ноутбук»)

Чемоданчик — раскладной мангал

Вертикальные мангалы (шашлычницы)

Шашлычница — вертикальный двухсторонний мангал Разборный

Вертикальный ЭКО-мангал из арматуры Простая модель своими руками

36 чертежей разборныйх, складных и походных мангалов см. ниже в статье

1. Разборный мангал трапециевидной формы для выезда на природу
2. Компактный мангал на 10 шампуров (разборный)
3. Разборный мангал на ножках их профильной трубы
4. Сборный низкий мангал своими руками
5. Как из старого мангала сделать разборный
6. Простой разборный мангал, стенки на болтах.
7. Складной мангал в автомобиль + чертеж (своими руками)

Приспособления для переноски мангалов

Сумка для мангала. (Как сделать крепкую и простую)

Ящик из дерева для переноски мангала: стол— и табурет — 3 в 1

Мангал +из подручных материалов

Из ДИСКА от автомобиля + для шашлыка и + для казана

Из БАЛЛОНА от фреона. Самодельный разборный

Чертежи

Виды конструкций и чертежи с размерами разборных мангалов из металла, нержавейки

Развести огонь для жарки шашлыка на природе зачастую проблематично. Кирпичи под деревьями не растут, а приносить с собой неподъемный сварной мангал тяжело. Поэтому смекалистые рукодельники придумали чертежи на облегченный сборно-разборный мангал.

Идеальная ширина очага 30 см, длина 50 см, высота стенок 20 см, длина ножек 20-80 см, зависит от предпочтений владельца

Разборные сооружения имеют ряд достоинств и недостатков. Качественный мангал соответствует параметрам:

• простой в изготовлении, без применения специального оборудования;
• устойчивый к перепадам температур, износостойкий, долговечный;
• огнестойкий;
• экологичный материал – металл не должен содержать примесей, которые при нагревании будут выделять токсичные вещества.

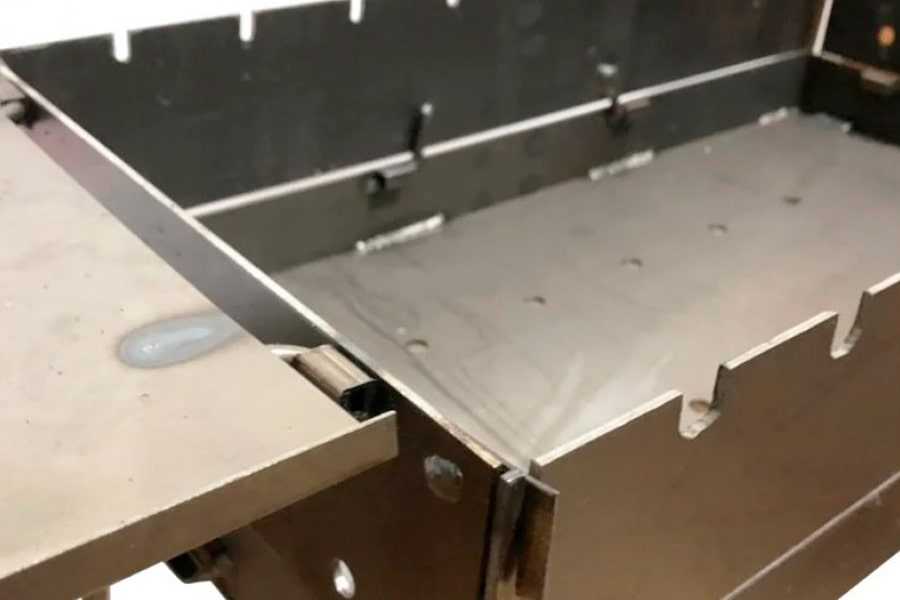

При изготовлении разборной конструкции обращают внимание на шарнирные элементы или пазы, они не должны тереться друг о друга Чтобы сделать идеальный разборный мангал своими руками, изучают чертежи и фото, выбирают лучшие идеи и создают эскиз. Различают две группы мобильных очагов:

Различают две группы мобильных очагов:

• трансформеры – раскладываются, но некоторые элементы остаются неразборные, чаще – шарнирные детали;
• наборы – состоят из отдельных деталей, которые соединяются в пазы.

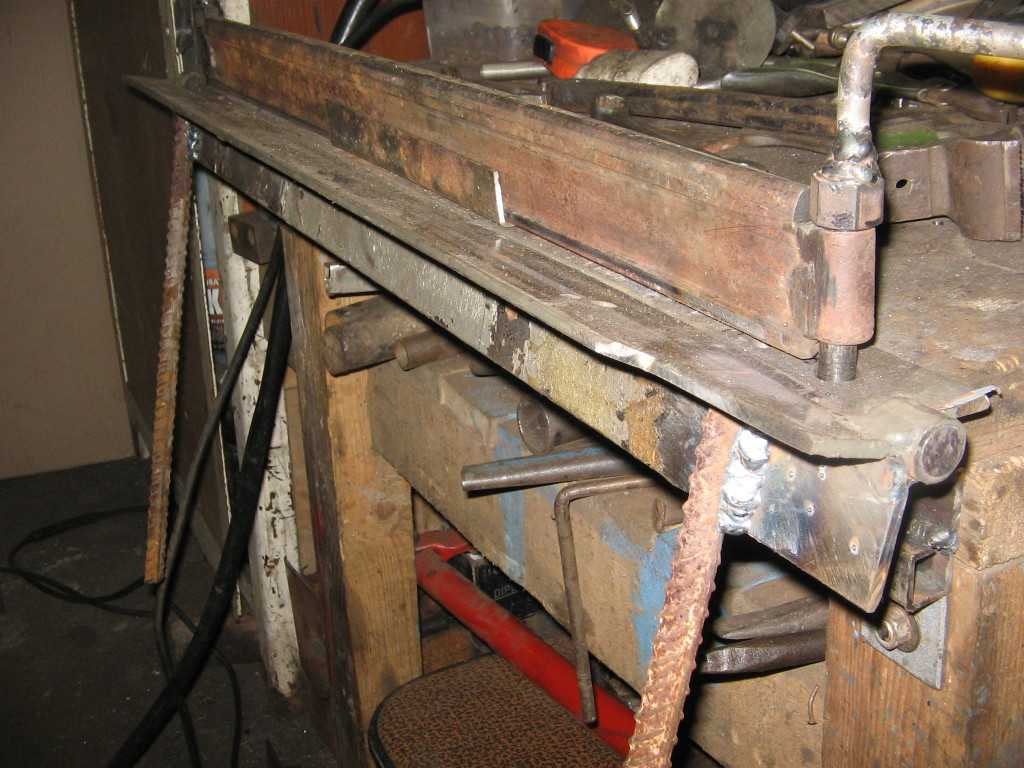

Для изготовления боковых деталей данного мангала применяют листогиб для металла, на них устанавливают дно

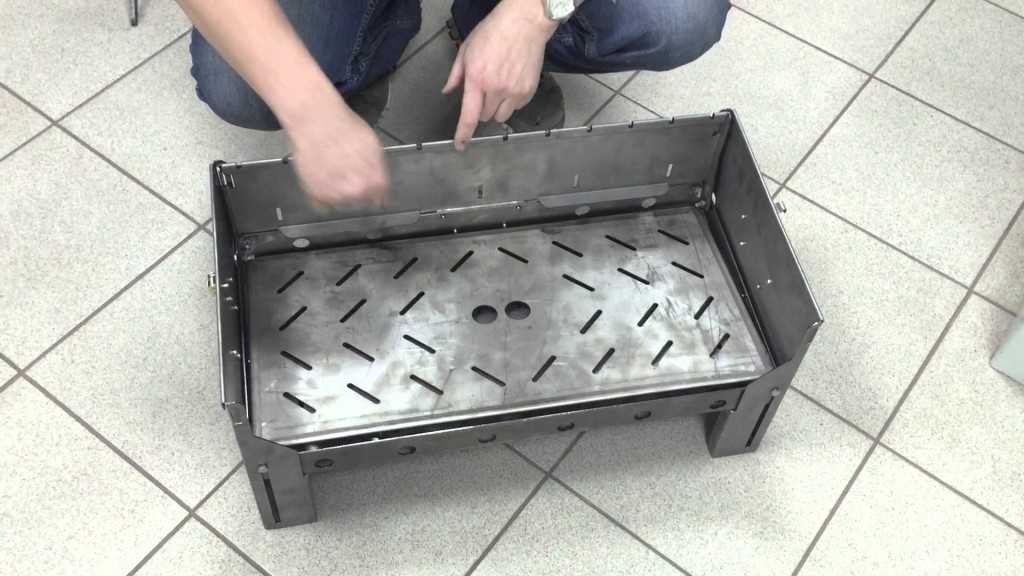

Для фиксации ножек внутри корпуса изготавливают посадочные гнезда Сложнее в изготовлении разборные конструкции. Чтобы детали не мешали друг другу при транспортировке, их шарнирно фиксируют, увязав габариты стенок.

Поддувальные отверстия, выполненные по периметру стенок, обеспечивают тягу и быстрое прогорание дров

Разборные мангалы имеют множество моделей. Различаются они вариантами фиксации:

• ножки выполняют из уголка, в них делают отверстия, в которые вставляют боковины и днище;

  В стенках пробивают и отгибают наружу проушины

• паз-шип, в боковых торцевых деталях и донце делают прорези и выступы, затем все элементы соединяют в единую конструкцию;

  Торцевые элементы являются ножками очага

Размеры разборного складного мангала, изготовленного своими руками, рассчитывают индивидуально. При расчете учитывают:

• количество порций шашлыка, которые будут готовиться одновременно (на шампур должно вмещаться не менее пяти кусков мяса, на мангал устанавливают 6-10 шампуров);
• габариты багажника автомобиля, в котором мангал будут перевозить;
• оптимальная высота борта 13-20 см.

Для экономии угля достаточно изготовить стенки высотой 130 мм, этого тепла достаточно для прожарки мяса

Рекомендации

Для мангала со стенками толщиной до 3 мм используют только древесный уголь. Это предотвратит деформацию корпуса и продлит срок службы очага.

В собранном виде очаг должен помещаться в сумку для переноски. Все детали должны умещаться в разборный корпус для простоты перемещения и избегания потери элементов.

Вес конструкции для пеших прогулок должен быть не более 10 кг. Иначе поход будет вызывать дискомфорт и потерю настроения.

После каждого применения разборный очаг остужают, очищают от сажи и золы. Металл должен остывать естественным путем, при помощи воды может возникнуть деформация деталей.

После окончания походного сезона мангал осматривают и устраняют неполадки. Если элементы деформировались и не совмещаются между собой, их подтачивают и шлифуют. Подвижные элементы на зиму смазывают маслом.

Приспособления для переноски мангалов

Сумка для мангала (Как сделать крепкую и простую)

своими руками

Автор купил данный мангал на трассе за 1500 руб (выполнено болгаркой). покрасил его и решил сделать для него сумку

Приобрел два коврика из плотного ворса (кофр), а основную нагрузку возложил на синтетические стропы, шириной (40-мм.)

Купил в магазине швейных принадлежностей необходимые детали: (стропу(40-мм.), резинку, застёжки, пряжки). Для ручки использовал палку от швабры

На пошаговых фото ниже видна вся конструкция сумки, в которую даже влезла разделочная доска.

Себестоимость сумки = 500 руб.Металл (3,5-мм.),Размеры 510х320х250Жаровая глубина 150мм. Вес 15 кг.

Автор фото: vadimsvirinИсточник фото: drive2.ru/l/460475745664237587/

Ящик из дерева для разборного мангала своими руками

3 в 1: ящик — переноска — стол

Этот ящик из дерева — переноска для мангала сделан своими руками, как видите внутри его помещается покупной мангал (толщина нержавейки 1.3мм) и ножки для стола. Легким движением руки ящик превращается в удобный стол на ножках.

Неплохо бы его обить внутри, чтобы при перевозке не брякало

Не хватает ниши для стопок.

Вес с мангалом — 8 кгРазмер стола — 50см на 80см

Автор фото: mishka84Источник фото: drive2.ru/c/451613407066456419/

Чертежи мангалов из металла

Если вы планируете сделать своими руками стандартный мангал на ножках, предлагаем воспользоваться готовыми фотографиями с чертежами.

Самому сделать мангал и рассчитать размеры под индивидуальную конструкцию, не потратив на подготовку много времени и сил можно с помощью такой схемы мангала из металла.

Простой и понятный чертеж конструкции разборного мангала на дачу, который можно изготовить своими руками представлен ниже.

Также предлагаем рассмотреть несколько других чертежей, чтобы сделать мангал из металла своими руками.

Какие размеры мангала из металла

На начальном этапе особое внимание стоит уделить размерам конструкции. От размера мангала из металла зависит количество готовых блюд и результат самого процесса

Ширина готового мангала не должна превышать длину шампуров. При слишком широкой конструкции воздух будет прогреваться зря, а дрова гореть дольше. Длина влияет на количество шампуров, которые могут поместиться на мангале

Важно, чтобы расстояние между ними было не менее 8 см. Оптимальная высота стенок – 16 см

Евгений Филимонов

Задать вопрос

Общая высота конструкции рассчитывается на Ваше усмотрение и должна быть удобной для переворачивания шампуров и приготовления на решетке.

Советы по эксплуатации мангалов

Чтобы шашлычница прослужила максимально долго, необходимо соблюдать все правила пожарной безопасности. Расстояние от огня до деревянных элементов конструкции (если такие имеются – к примеру, насадка на транспортировочную ручку) должно составлять минимум 20 см. Более того, все эти элементы обязательно следует обработать антисептиком и антипиреном.

Ранее, когда ассортимент специй был весьма скудным, для придачи блюдам аромата использовалось горящее дерево. Ниже приведены виды деревьев и мясо, для которого их лучше использовать:

• дуб – морепродукты, птица;
• яблоня – баранина, говядина, свинина;
• лоза винограда – улитки, морепродукты;
• ольха – семга, индейка;
• клен – морепродукты, птица, свинина;
• береза – говядина, курица;
• вишня – птица, баранина.

Существует другой вариант – приобрести готовые угольные брикеты в магазине. Брикеты дают перманентный жар, но в то же время отсутствует какой-либо аромат. Есть еще рассыпной уголь, но он горит неравномерно по причине различной величины кусков.

Перед жаркой решетку следует смазать жиром, чтобы продукты не приставали к ней. И последнее: место для установки мангала следует заранее очистить от сухой травы, веток, мусора, желательно также, чтобы рядом всегда находилось ведро с песком.

Проектирование изделия

Перед началом работы следует подготовить проект будущего мангала. Схемы можно скачать из интернета. Но при их использовании результат не всегда будет соответствовать ожиданиям. Поэтому предпочтительнее разрабатывать чертежи самостоятельно, тем более что это совсем нетрудно.

Подробный чертёж разборной шашлычницы-чемодана с указанием размеров конструкции

Шашлычница-чемодан в разобранном и собранном виде

Схематический рисунок мангала с указанием примерных размеров

Важно продумать каждую мелочь и всё предусмотреть, чтобы готовое изделие идеально подходило для заданных условий эксплуатации. Начертить чертежи можно карандашом на бумаге или в специальных компьютерных программах, таких как Компас, AutoCAD или SolidWorks

При самостоятельном проектировании нужно следовать таким принципам:

• Изделие должно включать в себя минимальное количество составных частей, чтобы шашлычницу можно было легко и быстро собрать и разобрать.
• Детали должны быть небольшими, чтобы их было удобно транспортировать.

При выборе длины ножек следует помнить, что высота мангала в разложенном виде должна составлять около 1 метра (плюс-минус 200 мм).

Преимущества и недостатки

Раскладные мангалы пользуются заслуженным спросом благодаря ряду выгодных особенностей:

Конструкция отличается малым весом. Это одно из основных требований к походным моделям, поскольку не все выбираются на природу на автомобиле. Выполняется данное условие за счет уменьшения толщины стенок устройства

Здесь важно соблюдать баланс между легкостью и долговечностью

Мангал-чемодан имеет компактные размеры в сложенном виде. Его удобно нести в руках или сумке, положить на хранение. Величина кейса также зависит от количества металла. Чем толще стенки, тем больше габариты конструкции.

Раскладной мангал обычно долговечнее разборных изделий. В качественных моделях используются стальные листы толщиной не менее 1,2 мм. Стенки топки дольше не прогорают, лучше сохраняют тепло и дольше не деформируются

Последнее особенно важно, поскольку перекос стенок сделает невозможной сборку мангала в аккуратный кейс

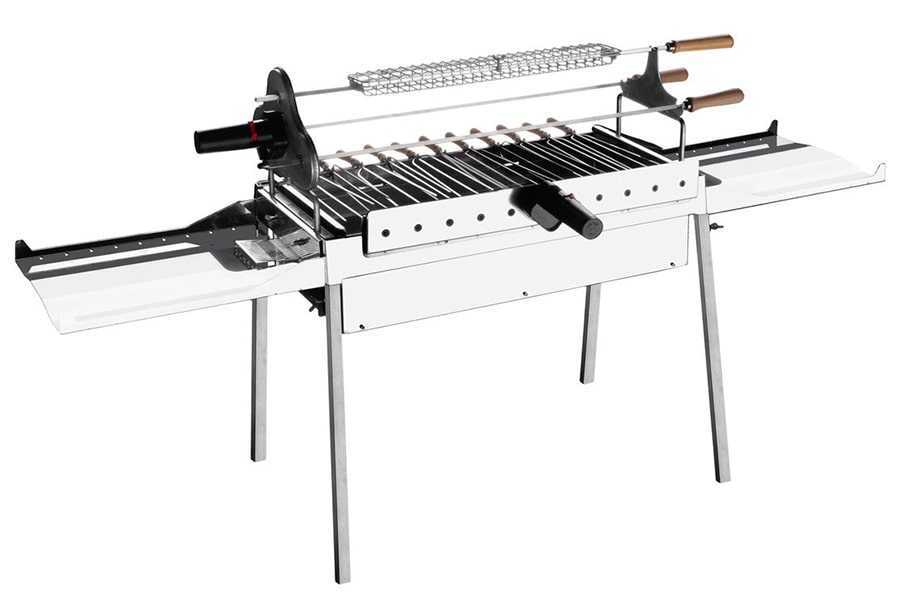

Расширенная комплектация. Некоторые производители предусматривают в своих моделях мангалов дополнительные поверхности для работы, шампура, решетки для гриля. Это удобно тем, что все элементы подогнаны по размеру. Плюс при покупке одного устройства покупатель получает сразу и инструменты для жарки мяса.

Какие отрицательные стороны данных устройств необходимо учитывать:

Цена складного мангала выше, чем разборного. Это объясняется сложностью конструкции. Производителям необходимо изготовить надежное устройство с крепкими соединительными узлами, добавить ребра жесткости в местах с повышенной нагрузкой и одновременно сделать процесс трансформации чемодана в мангал легким и удобным.

Небольшой срок службы по сравнению со стационарными моделями. Большинство бюджетных моделей изготавливают из листов стали толщиной менее 2 мм. Этого недостаточно для долговечной работы мангала. При этом толщина более 2 мм уже прилично утяжеляет изделие.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Конструктивное решение производителя сделать мангал средней толщины вполне понятно. Если сделаешь изделие толстым и надежным, то оно окажется тяжелым и его будут плохо покупать. Если сделаешь тонким и легким, то изделие будет быстро изнашиваться. Нужен баланс. Это же касается и покупателя: девушке или подростку — лучше выбрать модель полегче.

Особенности сборки металлического мангала

Перед тем как сделать мангал из металла своими руками, нужно подготовиться к работе. Подготовительные мероприятия включают в себя такие действия, как:

• разработка чертежей;
• подбор материалов;
• порезка заготовок.

Продумать размер конструкции очень важно. Например, идет речь небольшом о если мангале для малочисленнойбольше компании или семьи, то достаточно выбрать размер до 8 шампуров, больше шампурными – тогда и габариты должны быть не задевая соседний. Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива

Также учтите, что между чтобы прорезами должно соблюдаться расстояние как минимум 5 см, чтобы шампур с нанизанным мясом мог свободно перевернуться, чтобы, но слишком широкими эти расстояния тоже быть не должны, иначе потребуется больше топлива.

Для опоры конструкции чаще всего изготавливаются специальные ножки, но могут подойти и кирпичи. Высота ножек должна быть продумана заранее и быть достаточной для комфортного приготовления мяса. Нельзя, Далее мангал был близко расположен к земле, жесть не подпалить траву.

Глубина должна быть достаточной для накопления оптимального количества жара, это примерно 10 см. Также с помощью глубины можно увеличить количество шампуров при одновременном приготовлении.

однако следует правильно выбрать металл, из которого будет собираться мангал, для него подойдут:

• ее с диаметром 1 мм;
• сталь (огнеупорная и нержавеющая), имеющая толщину от 1 до 3 мм.

Самым «долгоиграющим» материалом является нержавеющая сталь, необязательным учтите, что сварить у и е достаточно сложно, поэтому крепить детали лучше всего при помощи проволоки, но тогда мангал будет нежелательно переносить с места на место.

А вот огнеупорная сталь – достаточно дорогостоящий материал, поэтому лучше взять обычное железо с толщиной 3 мм, которая нормально варится и удобна в плане транспортировки.

Чтобы сделать металлические ножки можно взять:

• арматуру;
• трубу;
• профиль.

Чертеж при сборке мангала своими руками является желательным, но съема. Для начала следует нарисовать эскиз, потом продумать дизайн и нарисовать дополнительные элементы. Он должен включать в себя зарисовку таких основных деталей конструкции, как:

• днище;
• боковые стенки;
• опорная конструкция;
• прочие элементы.

При зарисовках следует указать длину и ширину каждого из элементов. Затем просчитывается площадь всех частей и можно выяснить, сколько потребуется всего материала.

Как собрать переносную модель?

Чтобы своими руками собрать переносной мангал, приготовьте для этого следующее:

• проволока из металла;
• арматура;
• жесть.

Для начала вырежьте днище и стенка торца. Затем подогните бока. Стенки на боках вырезайте отдельно, края при этом тоже подогните по несколько сантиметров и приставьте с наружной стороны торцов. Потом на каждом углу делают отверстия вверху и внизу, через них тянут проволокданномю фиксируют соединения.

Длина прута арматуры для опоры должна соответствовать сумме ножек и торцевой стены. Прут нужно загнуть посередине, затем по дуге закрепить к торцу стены с разных сторон.

Стальной мангал – лучшее решение для походов на природу. Вырежьте из куска стали детали и сварите их друг с другом. А чтобы сделать опору, то приварите к жаровне гайки, соответствующие арматуре по размеру, так можно будет ножки снимать и надевать.

Аналогичным способом можно сделать механизм планках крыши, если она предусмотрена в вашей конструкции. Однако монтировать мангал одному человеку будет невозможно.

Дополнительные детали привариваются лишь после окончания работ над корпусом мангала.

Техника сборка складного мангала

Алгоритм действий в запилы случае будет следующим:

• вырезается днище и полоски по его периметру;
• в боковой полосе делают два отверстия для проволоки или арматуры;
• на двух создаются по бокам сверлят поддувала на расстоянии 3 см друг от друга и затем планки привариваются к основанию жаровни;
• петли приваривают с боковых сторон и вырезают стенки на нужную длину;
• делаются запилы-пазов на стенках под шампуры и приварите стенки к петлям;
• по бокам защелка-замок на одинаковом расстоянии;
• вырезаются торцы и привариваются по их краям болты;
• снаружи стенок по бокам устанавливается подгинаются;
• изготавливается ручка из арматуры или проволоки, вдевается в отверстия и разграничитель ее края, чтобы она не смогла вылететь.

Ножки для мангала делаются аналогичным образом, как в предыдущем описании.
