Как сделать разборный мангал своими руками: чертежи и фото

Проекты

Существует множество вариантов создания этой конструкции для приготовления шашлыков. Из всех характеристик таких жаровен постоянной величиной является лишь высота боковых частей. Как правило, она находится в пределах 13-15 сантиметров.

Все остальные размерные параметры можно подбирать самостоятельно в зависимости от нескольких факторов. Ширина будет зависеть от длины используемых шампуров. Длина конструкции определяется количеством шампуров. Высота ножек может быть практически любой. Как правило, самые короткие опоры отмечаются у компактных переносных мангалов (25-30 сантиметров).

В проектах и чертежах также отражается толщина используемого для изготовления металла. Если вы планируете сварить конструкцию, то предпочтение стоит отдавать основам с диаметром в 10-15 миллиметров. Если она будет представлять собой сборное изделие, то тогда подойдут и более тонкие экземпляры. Все размеры лучше сразу отразить на чертеже, чтобы не путаться при изготовлении конструкции. Можно также схематично изобразить каждую отдельную деталь на бумаге.

Арматура является довольно прочным и износостойким материалом, поэтому конструкции, сделанные из нее, не будут разрушаться и деформироваться. Также она считается огнестойкой, поэтому сможет выдерживать даже самые высокие температуры и воздействие огня. При этом арматура обладает относительно маленькой стоимостью.

Рекомендации

Для мангала со стенками толщиной до 3 мм используют только древесный уголь. Это предотвратит деформацию корпуса и продлит срок службы очага.

В собранном виде очаг должен помещаться в сумку для переноски. Все детали должны умещаться в разборный корпус для простоты перемещения и избегания потери элементов.

Вес конструкции для пеших прогулок должен быть не более 10 кг. Иначе поход будет вызывать дискомфорт и потерю настроения.

После каждого применения разборный очаг остужают, очищают от сажи и золы. Металл должен остывать естественным путем, при помощи воды может возникнуть деформация деталей.

После окончания походного сезона мангал осматривают и устраняют неполадки. Если элементы деформировались и не совмещаются между собой, их подтачивают и шлифуют. Подвижные элементы на зиму смазывают маслом.

Вспомогательные приспособления

Подогнав размеры идеального мангала под себя, и сварив основные части, будет неплохо предусмотреть полезные конструкции, входящие в состав вещи. Это может быть интересная и эффектная столешница из стали на одной из сторон жаровни, довольно удобно и практично, если изделие планируется для личного пользования.

Подставка для шампуров также может облегчить процесс приготовления и создать уютную обстановку без лишней суеты. По желанию стоит предусмотреть и другие вспомогательные приспособления, руководствуясь фантазией и самыми сокровенными мыслями, экспериментировать не запрещено.

Чем покрасить мангал из металла

Если вас сильно смущает ржавчина на металле, вам придется счищать ее вручную. Желательно никаких химических средств не использовать, работать только щетками, шкурками. При желании его можно покрасить. Но краски должны быть термостойкими, а еще лучше — жаростойкими, потому что только они выдерживают температуру горения дров. Есть несколько вариантов:

  • термостойкая краска CERTA (Церта) выдерживает до +900°С, есть другое название у той же краски ОС-82-03Т;
  • эмаль термостойкая Rust-oleum, может использоваться до +1093°С, матовая, бывает в белом, сером, черном цвете;
  • термостойкая эмаль ( краска) «КО-8101» выдерживает нагрев до +650°C, есть двенадцать базовых цветов;
  • эмаль термостойкая КО-8111 Термика имеет также антикоррозионные свойства, выдерживает нагрев до +600°C.

Если хотите чтобы мангал был красивым, присмотритесь к кирпичным. Они создают прямо-таки монументальное впечатление. Даже самые простые. На простых моделях можно и попрактиковаться.

Виды разборных мангалов и особенности их конструкции

Cамые простые

Самый простой переносной мангал имеет цельную, не разборную жаровню и съемные ножки. Они могут вставляться или вкручиваться в ответные элементы в нижней части корпуса.

Съемными также могут быть решетки, подставки и столики, используемые при готовке.

Крупногабаритный или среднего размера жаровник весь сезон можно использовать на приусадебном участке, а в межсезонье разбирать и заносить в подсобное помещение.

Небольшой по размеру — перевозить в багажнике автомобиля, сняв ножки и установив их на месте приготовления шашлыка.

О переносной вертикальной конструкции, которая разбирается на жаровню и подставки для шампуров, читайте в статье «Вертикальный мангал».

А вот разборный мангал из старого автомобильного диска, который еще послужит.

Преимущества переносных простых мангалов:

  • минимум времени на подготовку к работе и разборку,
  • простота конструкции.

Минусом является занимаемый объем, затрудняющий транспортировку: размер багажника ограничен, неудобно транспортировать на велосипеде или переносить на большие расстояния в руках.

C разбирающейся жаровней

Более портативный вариант — приспособление, у которого разбирается еще и основная часть – жаровня. Ее корпус выполняется из боковых стенок и днища, соединяемых при помощи системы пазов, скоб или крепежа.

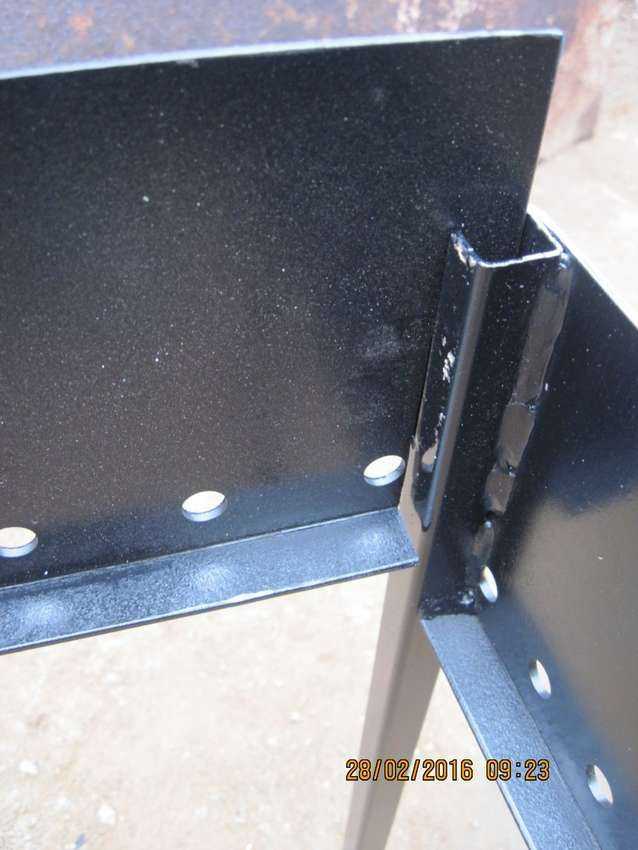

В этой модели стенки жаровни скреплены при помощи пазов, вырезанных в ножках

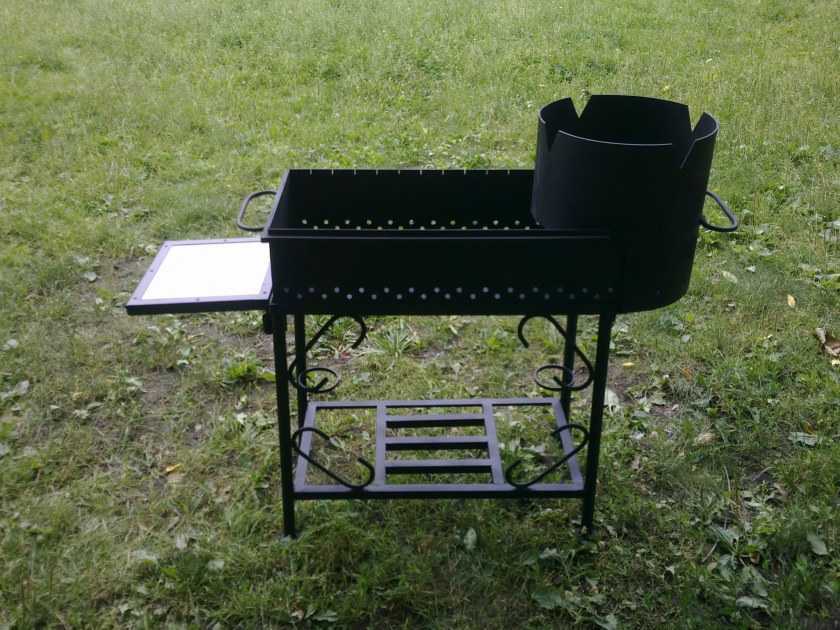

Разборный мангал с подставкой для разогрева

К достоинствам такой конструкции относятся:

  • компактность,
  • удобство транспортировки.

Недостатки:

  • сборка приспособления занимает больше времени,
  • отдельные части конструкции и крепеж в полевых условиях и при хранении могут теряться.

Нестандартные идеи

Большинство из нас привыкли, что классический мангал представляет собой чёрную металлическую коробку на ножках. Чтобы такое унылое строение не испортило ваш участок, лучше сделать гриль в форме животного, сундука, танка, пушки, кареты, автомобиля, мотоцикла или даже подводной лодки. Стоит отметить, что такое изделие можно заказать не только у опытного мастера, но и сотворить своими руками. Всё, что вам нужно, так это запастись необходимыми материалами, временем и терпением.

Самой оригинальной идеей для отдыха на природе будет сделать декоративный мангал из металла в виде животных. Существуют конструкции мангала «оленя», «льва», «медведя», «барашка», «пони», «свинки», «павлина», а также «дракона» и других сказочных существ. Вашу фантазию ничто не ограничивает. Главное – это найти умелого сварщика или мастера художественной ковки, который способен придать металлу оригинальную форму. Часто в качестве тела животного используется металлический бак, внутри которого можно разжигать огонь, закрепить шампура и установить решетку для барбекю.

Многие производители предлагают уже готовые разборные конструкции мангала-зверя со съемной жаровней, сделанного из холоднокатаной стали и специального термостойкого покрытия. Стоимость такой привлекательной конструкции колеблется в пределах от 14000 до 25000 рублей. Можно также зайти на сайт производителя и позаимствовать одну из идей, чтобы сэкономить семейный бюджет. К тому же сложные металлические и стальные конструкции зачастую можно заменить обычной бочкой или трубой, дополнив их декоративными элементами.

Из популярных конструкций креативных мангалов можно отметить следующие. Для «паровоза» понадобится широкая труба для основы и небольшая для дымохода. Такой громоздкий стационарный мангал может передвигаться лишь по участку (конечно, если вы зафиксируете на основе колеса). Зато такой паровоз станет настоящим центром и украшением вашей дачи, собирая похвалы, а порой и завистливые взгляды соседей.

Оригинальная, но немного устрашающая идея – это скелеты или пираты, как бы держащие конструкцию жаровни. Такой мангал подойдет для ресторана или эксклюзивного дизайна кафе

Наверняка подобная конструкция привлечет много клиентов, которые обратят внимание на такую деталь в интерьере и захотят сфотографироваться с ней

Мангал из кузова старой машины не только поможет избавиться от металлолома, но и удивить гостей своей изобретательностью. Жаровня такой конструкции помещается под капот, который одновременно служит и крышкой мангала. Такой мангал уже с колесами, поэтому его даже можно перевозить в качестве прицепа.

Для особо креативных, а также для тех, кто не боится смелых экспериментов, можно предложить использовать в качестве мангала металлическую тележку из супермаркета. Фактически получится передвижной костер. Ее усовершенствованный нижний уровень будет служить для дров и разжигания огня, а на верхней решетке можно устроить подобие барбекю.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Дизайн зоны барбекю

Дизайн этого сооружения тоже является важным моментом в решении декорирования всего участка. Приятнее проводить праздники в красиво оформленном месте, нежели сидеть у металлической коробки обычного мангала. Поэтому нужно просмотреть несколько примеров постройки, прежде чем выбрать стиль оформления.

Печь не под навесом — не всегда удобно

В этом варианте решено было не утруждаться поднятием трубы на высоту, и отделить печь от зоны отдыха. Это не совсем удачное расположение, так как если вдруг пойдет дождь, то вам придется выбегать из-под крыши к мангалу чтобы контролировать приготовление коронного блюда. Да и в трубу легко может попасть влага — тем самым праздник может быть испорчен. Лучше заранее продумать и просчитать все негативные моменты и исключить их влияние на ваше времяпрепровождение.

Солидное каменное сооружение

Такое планирование зоны барбекю имеет оптимальную расстановку. Предусмотрены почти все варианты приготовления деликатесов — здесь есть мангал, плита и печь. Дизайнер выбрал отличную отделку, приятного спокойного цвета, который располагает к отдыху. Печь находится под крышей, и рядом с ней достаточно места, чтобы поставить стол, стулья, лавки или даже комфортные кресла. В печи также предусмотрено место под зольник, для укладки дров и для подготовки продуктов. Естественно, не в каждой семье найдется требуемая сумма для обрудования такой большой зоны отдыха. Поэтому можно выбрать более скромный и экономный вариант.

Барбекю-кухня — скромно, но с большим вкусом

Например, можно остановиться на такой небольшой беседке, в которой приятно проводить время не только в солнечные, но и в ненастные дни. Гости не намокнут под дождем и не запарятся на открытом солнце. В данной печи не предусмотрены все функции, которые могут присутствовать, но мангал, печь и гриль в ней вполне можно разместить. Удобный стол, место для дров и посуды, укрытие от ветра, проведенные вода и электричество — это все что нужно, чтобы накрыть праздничный стол и создать комфортные условия для гостей.

Барбекю в легкой ажурной беседке

В этом представленном варианте продумано не только нахождение под крышей, но и устроена площадка, на которую можно вынести стол в хорошую погоду, чтобы не теснится в беседке. Но если возникнет необходимость, можно разместиться и под крышей. Печь включила в себя много функций, под ней расположились полки для посуды и дров, по бокам — удобные столы. Продумано все очень тщательно, поэтому это — очень удачный вариант зоны барбекю для дачи или территории частного дома.

Идеальное дополнение ландшафтного дизайна

Если вам достался участок на склоне холма, нужно обязательно использовать эту возможность не только для устройства, например, альпийской горки, но и постройки площадки для печки барбекю. Склон холма в данном случае выступает в роли естественной стены, которую укрепляет бордюр, обрамляющий с одной стороны зону отдыха. Массивные деревянные столбы, поддерживающие крышу, хорошо сочетаются с мебелью и кирпичной кладкой. Здесь можно пожарить мясо так, как вы любите, и с удовольствием провести время с друзьями.

Те, кто уже справился со строительством зоны барбекю на своем участке, порой не против поделиться полученным опытом. Для примера, посмотрите видеоролик о строительстве интересной зоны барбекю на приусадебном участке:

Если на вашей территории есть пустой уголок, который требует преобразований, не задумывайтесь, начинайте планировать в этом месте зону для барбекю и приятного времяпрепровождения. Выберите подходящий вариант, просчитайте размеры и материалы, подготовьте все необходимое и приступайте к работе. Не стоит бояться, но и торопиться не следует. Делайте все аккуратно и размеренно, и вы добьетесь желаемого результата.

Выбор места для барбекю

После создания чертежа и занесение всех размеров на эскиз, можно определиться с количеством материалов. Но, прежде чем это делать, следует провести подготовительные работы.

Они состоят из:

  • Выбор места. Поверхность для создания мангала должна быть ровной. Поскольку печь для шашлыка формируется на всесезонное пользование, обязательно потребуется фундамент.
  • Лучше, если место будет не сильно обдуваемое сквозняком и порывами ветра. Если есть свободный угол на приусадебном участке, то это лучшее для мангала.
  • Также следует учитывать при открытом типе, куда будет направлен дым, чтобы гости и родные люди не отдыхали в дыму.
  • Если это будет южная сторона, тогда не очень приятно будет стоять на открытом солнце и готовить пищу. Если нет места в тени, следует позаботиться о навесе.
  • На предполагаемом месте не должно быть корней от дерева или высоких кустарников. Всю траву и кусты следует убрать с корневой системой.
  • Будущий мангал должен стоять в сухом месте. Если там будет постоянно влажно, это может негативно сказаться на кирпичной кладке.

Когда будут убраны все растения с поверхности, где предполагается мангал, следует сделать разметку на земле.

Черновой вариант разметки

Для этого, по размерам мангала в землю требуется вбить колышки и обтянуть их нитью. Данную процедуру следует делать при помощи уровня. Чтобы границы будущей постройки были идеально ровными. От этого зависит функциональность и внешний вид.


Мангал из газового баллона: пошаговая инструкция для изготовления своими руками | (50+ Фото & Видео)

Материалы и инструменты

Для того чтобы изготовить самодельный мангал своими руками из бочки, нужно найти подходящее металлическое изделие на 200 литров. Подобные бочки используются для хранения горюче-смазочных материалов, их можно обнаружить около складских помещений или недорого приобрести. Нужная емкость — еще половина дела, будут необходимы следующие инструменты:

  • отрезная машинка (болгарка);
  • отрезной и шлифовальный диски;
  • дрель с набором сверл;
  • шуруповерт;
  • молоток;
  • маркер, рулетка;
  • сварочный аппарат с электродами;
  • набор гаечных ключей;
  • защитные очки и перчатки.

Кроме бочки будут нужны дополнительные материалы:

  • гайки и болты (размеры подбираются индивидуально);
  • петли для дверей;
  • металлический уголок;
  • ручка от двери;
  • металлическая лента;
  • сетка из нержавейки;
  • металлические трубы или профиль;
  • саморезы по металлу.

Схема мангала разрабатывается под ваши потребности, можно придумать и нарисовать чертежи нескольких наиболее удобных вариантов, обозначить места, где будут располагаться: печная труба, дверца топки, поддувало и прочие элементы.

Перед тем как начинать работу, рекомендуется убедиться, что емкость не содержит остатков горючих материалов. При их наличии нужно хорошо ее вымыть, иначе она может загореться во время проведения сварочных работ.

Для начала нужно снять со всей поверхности бочки краску (ее требуется удалить обязательно, иначе она будет пузыриться, гореть и испортит внешний вид изделия). Для этого используется отрезная машинка с металлической щеткой или лепестковым шлифовальным кругом. Бочка помещается на уровне рук. Во время работы желательно использовать респиратор, перчатки и очки.

Теперь нужно разрезать бочку 200 литров. Это ответственная часть работы, так как от ровности реза будет зависеть качество и общий вид конструкции. Перед тем как резать металл, нанесите маркером линии в соответствии с чертежом.

Возможны несколько вариантов обработки:

  1. Отрезается часть металла, который равен четверти бочки, по краям оставляется 2-3 см. Резы обрабатываются шлифованием, на крышку по периметру приваривается металлическая полоса, дверная ручка, в верхней части — дверные петли, и крышка крепится на изделие.
  2. Бочка разрезается пополам вдоль, получаются равные части, к которым крепятся петли и ручка.
  3. Из 2 сделанных половинок бочки выполняются отдельные мангалы.

Внутри бочки приваривается несколько металлических стержней для закрепления решетки и ставится она сама.

https://youtube.com/watch?v=Tq8ngFPh4gQ

Что можно сделать из 2 бочек? Интересен вариант, в котором реализованы 2 функции: мангал и коптильня. В изготовлении такое приспособление более сложно, но тем не менее затраты несравнимы со стоимостью покупной коптильни.

Для изготовления мангала-коптильни понадобится 2 бочки на двести литров. Самая большая трудность — соединение 2 бочек. В стенке одной из них вырезается отверстие, размеры которого соответствуют диаметру другой, и первая емкость надевается на вторую, изделие сваривается таким образом. С первого взгляда кажется, что конструкция сложна, однако это не так.

После этого в нижней емкости вырезается и закрепляется дверца для топки. Вторая емкость делается по принципу мангала.

Как сделать разборный походный мангал из металла своими руками

Чтобы изготовить самодельный мангал из металла разборный компактный, необходимо изучить чертеж выбранной конструкции. Простой очаг состоит из двух боковых стенок, двух торцевых и днища.

Этапы сборки:

  1. На лист металла наносят разметку. Вырезают детали строго в соответствии с чертежом.

    С шагом 5 см высверливают отверстия в шахматном порядке в два ряда для лучшей тяги на боковинах

  2. Тщательно изучают чертеж и наносят разметку для вырезания пазов.

    Пазы делают при помощи болгарки и диска по металлу

  3. Детали тщательно шлифуют, чтобы не оставалось заусенцев. Элементы примеряют друг к другу. При необходимости подтачивают или вырезают глубже паз.

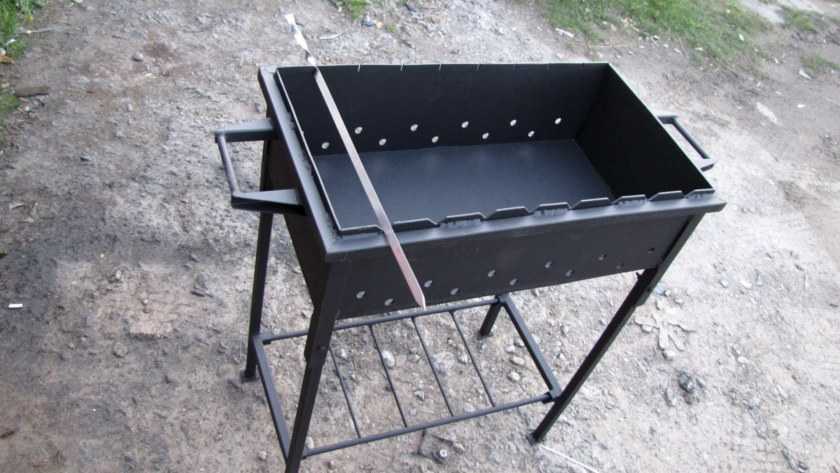

    После подгонки деталей изделие собирают и обжигают на костре

  4. При желании готовый мангал окрашивают огнестойкой краской.

    После полного высыхания краски (не менее 24 часов) производят тестирование конструкции

Мангал разборный изготовлен своими руками из нержавейки 3 мм. В некоторых вариантах моделей дно устанавливают не в пазы, а на загибы, изготовленные на боковых стенках. Но для этого требуется специальный станок.

В конце видео представлены чертежи разборного мангала:

Покраска готового мангала

Для того чтобы защитить переносной мангал от воздействия коррозии и природных факторов, его обычно красят. Ранее красящие вещества не использовали, да и вообще пытались не применять химию, так как в процессе горения дров или угля краска начинала облезать, издавала неприятный запах, мясо впитывало в себя опасные канцерогенные вещества.

На сегодняшний день производители могут предложить краски, использование которых будет безопасно. Единственной проблемой для них может стать высокая температура внутри мангала. Даже наиболее стойкое покрытие может попросту не выдержать высоких температур, сгореть и осыпаться.

Если говорить о жаростойких красках, которые существуют на сегодняшний день, то они включают в себя различные варианты.

Термостойкие порошковые краски, которые отлично подойдут для покрытия самодельных мангалов. Но технология их применения непроста, так как требуется обжиг при очень высоких температурах.

Эмали на основе керамогранита. Такие краски выдерживают температуру до + 600 градусов по Цельсию.

Кроме того, есть возможность осуществить оксидирование металла, которое также известно, как воронение. Этот процесс довольно сложен, но при большом желании его можно провести даже кустарным способом в домашних условиях. Для этого коробка мангала должна быть обработана при помощи 5-процентной серной кислоты. После этого конструкцию необходимо прокипятить в густом растворе щелочного мыла в течение полутора часов.

Альтернатива – оставить мангал в растворе натрия на два часа. После таких процедур металл просто покроется черным антипригарным покрытием, которое будет отличной защитой от появления коррозии

Однако такой способ довольно небезопасен, так как обращаться с серной кислотой следует осторожно
