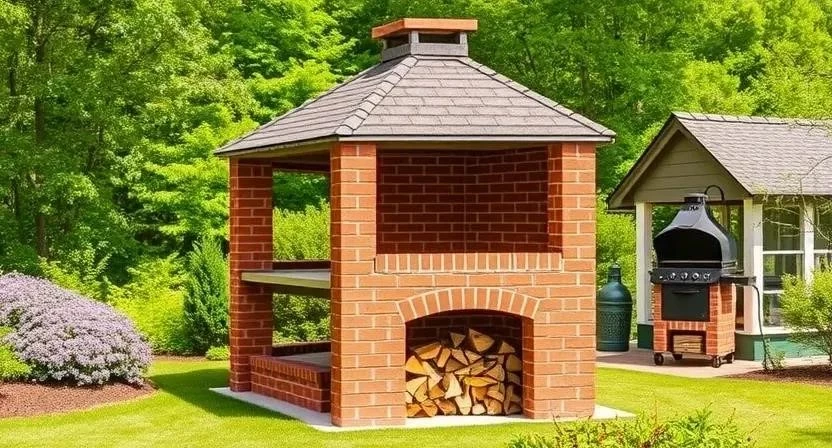

Строительство стационарной зоны барбекю требует четкого плана и правильного подбора материалов. Сложность проекта оценивается как средняя, а на все работы с учетом высыхания фундамента уйдет от 3 до 7 дней. Чтобы реализовать проект «Мангал из кирпича своими руками: чертежи, схемы порядовки и фото», нужно заранее продумать место установки. Площадка должна соответствовать нормам пожарной безопасности и находиться на удалении от деревянных построек. Разберем все этапы по порядку.
Особенности подготовки к строительству
Перед началом работ важно оценить свои навыки. Базовых знаний кладки кирпича будет достаточно. Я всегда рекомендую сначала начертить схему на земле, чтобы точно понимать габариты конструкции. Выбор места критичен: поверхность должна быть максимально ровной, а доступ для подвоза материалов — свободным. Помните, что тяжелый кирпич и мешки с цементом перемещать вручную утомительно, поэтому ставьте их как можно ближе к месту будущей топки.
Подбор строительных материалов
Для долговечности конструкции нельзя использовать один вид кирпича. Основание и внешние стенки делают из красного полнотелого, а зону горения — из огнеупорного. Вот что мне понадобилось для работы:
- Красный полнотелый кирпич;
- Шамотный кирпич для топки;
- Цемент марки М400;
- Речной песок;
- Щебень мелкой фракции;
- Стальная арматура;
- Специальная жаропрочная кладочная смесь;
- Металлические уголки для перекрытий.
Я когда-то решил сэкономить на арматуре в фундаменте, и через год заметил микротрещину. Теперь всегда закладываю полноценный каркас, чтобы постройка не «поплыла» весной.
| Материал | Количество (на типовой мангал) | Примерная цена |
|---|---|---|
| Красный кирпич | 150-200 шт. | 5000-8000 руб. |
| Шамотный кирпич | 50-70 шт. | 4000-6000 руб. |
| Цемент М400 | 3-4 мешка | 1500-2000 руб. |
| Песок/Щебень | 0.5 м3 | 1000-2000 руб. |
| Жаропрочная смесь | 2-3 упаковки | 1200-2500 руб. |
| Вид кирпича | Размер (мм) | Особенность | Применение |
|---|---|---|---|
| Полнотелый красный | 250х120х65 | Высокая прочность | Цоколь, стенки, дымоход |
| Шамотный (ШБ) | 250х114х65 | Термостойкость | Внутренняя часть топки |
| Клинкерный | Разный | Низкое водопоглощение | Внешняя облицовка |
| Силикатный | 250х120х65 | Боится влаги/огня | Не рекомендуется для мангалов |
| Печной | 250х120х65 | Хорошая теплоемкость | Стенки жаровни |
Инструментарий для работы
Качественный инструмент сокращает время работы в два раза. Без уровня и отвеса ровную стенку не построить, а болгарка сэкономит часы ручной подрезки кирпича.
- Бетоносмеситель или большая емкость для замеса раствора;
- Лопата штыковая;
- Мастерок (кельма) с удобной ручкой;
- Строительный уровень (от 60 см);
- Отвес для проверки вертикали;
- Болгарка с алмазным диском по камню;
- Резиновая киянка для подбивки рядов;
- Инструмент для расшивки швов;
- Рулетка и карандаш.
Подготовка площадки и территории
Сначала расчищаю участок от травы, сорняков и плодородного слоя почвы. Это важно, так как органика в земле перегнивает, создавая пустоты, что ведет к перекосу всей конструкции. Размечаю контуры будущего мангала с помощью колышков и веревки. Обеспечиваю свободный проход, чтобы подвозить раствор и кирпич не пришлось через весь сад.
Обустройство фундамента
Рытье котлована выполняю на глубину 30-50 см. На дно засыпаю песчано-щебневую подушку слоем 10 см, тщательно утрамбовываю ее. Устанавливаю деревянную опалубку по периметру. Внутри размещаю каркас из арматуры, который связываю проволокой. Заливаю бетон, выравниваю поверхность правилом и проверяю горизонтальность уровнем. Для набора полной прочности бетону даю отстояться несколько дней.
Технология кладки по шагам
Монтаж кирпичного мангала требует строгого соблюдения последовательности. Каждый ряд должен быть выверен до миллиметра.
- Гидроизоляция фундамента (2 часа). Укладываю слой рубероида или битумной мастики, чтобы влага из земли не поднималась в кирпич.
- Первый ряд (4 часа). Выставляю первый ряд красного кирпича по уровню, создавая основу для всей порядовки.
- Цокольная часть и дровница (6 часов). Возвожу стенки нижней части, оставляя проем для хранения дров.
- Установка перекрытий (2 часа). Монтирую металлические уголки, которые станут опорой для пода жаровни.
- Формирование пода (3 часа). Выкладываю дно жаровни, используя огнеупорный кирпич.

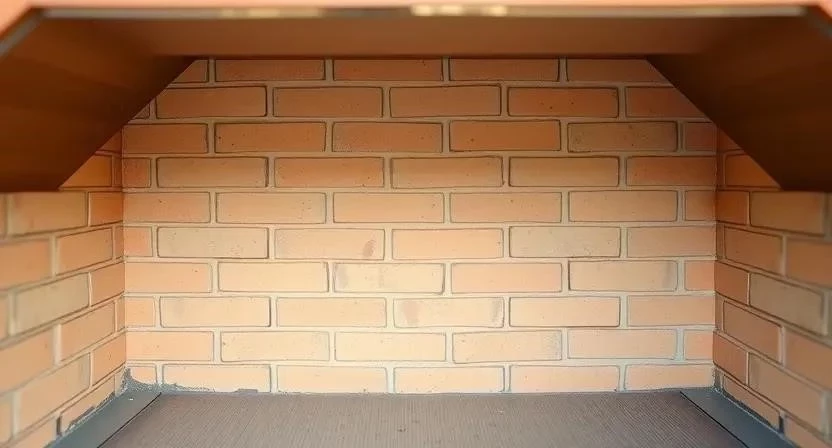

- Кладка топки (8 часов). Возвожу стенки из шамотного кирпича на жаропрочную смесь.
- Обустройство выступов (2 часа). Формирую небольшие выступы в стенках для удобной установки решетки и шампуров.
- Стенки дымосборника (6 часов). Кладку веду с постепенным сужением кверху для лучшего тяги.
- Монтаж дымохода (5 часов). Возвожу трубу, обеспечивая ее вертикальность с помощью отвеса.
- Финишная отделка (4 часа). Выполняю расшивку швов и очистку кирпича от остатков раствора.
| День | Этап работ | Результат |
|---|---|---|
| День 1 | Разметка и рытье котлована | Готовый котлован с подушкой |
| День 2 | Заливка фундамента | Бетонное основание |
| День 3-4 | Технологический перерыв | Высыхание бетона |
| День 5 | Кладка цоколя и топки | Сформированная жаровня |
| День 6 | Дымосборник и дымоход | Завершенный каркас |
| День 7 | Расшивка и уборка | Готовый к эксплуатации мангал |
Технические нюансы и секреты мастера
При работе с шамотным кирпичом я всегда слежу за толщиной швов — они должны быть не более 3-5 мм. Слишком толстый слой раствора в топке приведет к его выгоранию и трещинам. Для цоколя использую обычный цементно-песчаный раствор, а для внутренней части — только специальную жаропрочную смесь. Между металлическими элементами и кирпичом оставляю зазоры в несколько миллиметров. Это необходимо, так как металл расширяется при нагреве и может просто разорвать кладку.
Типичные ошибки новичков
Многие пытаются сэкономить и используют обычный красный кирпич в зоне горения. В итоге через пару сезонов он начинает крошиться и выпадать. Также часто забывают про гидроизоляцию фундамента, из-за чего кирпич впитывает влагу и трескается зимой. Вот основные промахи:
- Использование цементного раствора в топке (он трескается от жара);
- Кладка на нестабильное, непросевшее основание;
- Отсутствие наклона в дымосборнике, из-за чего дым идет в лицо;
- Игнорирование зазоров для температурного расширения металла;
- Отсутствие проверки каждого ряда уровнем.
Расчет стоимости строительства
Цена мангала из кирпича сильно зависит от выбранных материалов. Своими руками построить его значительно дешевле, чем нанимать профессионального печника.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) |
|---|---|---|
| Материалы | 12 000 — 18 000 | 12 000 — 18 000 |
| Доставка | 2 000 — 4 000 | 2 000 — 4 000 |
| Работа печника | 0 | 15 000 — 25 000 |
| Инструмент (аренда/покупка) | 3 000 — 5 000 | 0 |
| 17 000 — 27 000 | 29 000 — 47 000 |
Экономия при самостоятельном строительстве составляет в среднем от 12 до 20 тысяч рублей.
Эксплуатация и уход за постройкой
Первый розжиг — самый ответственный момент. Нельзя сразу разводить огромный костер. Я помню, как в первый раз разжег огонь слишком сильно — кирпич затрещал. Теперь советую начинать с маленьких щепок, постепенно увеличивая температуру в течение 3-4 дней. Это обеспечит плавную просушку раствора. Регулярно очищайте зольник от пепла. Чтобы мангал служил долго, на зиму обязательно надевайте защитный чехол или стройте над ним навес.
Альтернативные варианты исполнения
Если кирпичная кладка кажется слишком сложной, можно рассмотреть другие варианты. Мангал из дикого камня выглядит эффектнее, но требует большего мастерства в подгонке деталей. Готовые модульные барбекю собираются как конструктор за один день, однако стоят они дороже и часто уступают в долговечности. Металлические мангалы с кирпичной обкладкой — это компромисс: надежность металла и теплоизоляция кирпича.
Ответы на частые вопросы (FAQ)
Какой кирпич лучше? Для внешних стен — полнотелый красный, для топки — только шамотный (огнеупорный).
Можно ли строить зимой? Не рекомендуется. Раствор может замерзнуть, что приведет к потере прочности и трещинам. Оптимально — с мая или по октябрь.
Нужен ли дымоход? Если мангал стоит под навесом или в беседке — обязательно. На открытом воздухе можно обойтись без него, но с дымоходом комфортнее.
Чем заменить шамотную глину? Готовыми жаропрочными смесями из магазина, они удобнее в замесе и надежнее по свойствам.
Как рассчитать высоту жаровни? Ориентируйтесь на свой рост. Сам подбирал высоту жаровни под себя, чтобы не гнуть спину при переворачивании мяса. Оказалось, лишние 10 см комфорта решают всё.
Меры безопасности при строительстве
Работа с бетоном и кирпичом требует осторожности. Обязательно используйте перчатки, чтобы избежать химических ожогов от цемента. При резке кирпича болгаркой надевайте защитные очки и респиратор — каменная пыль очень вредна для легких. Проверяйте электробезопасность кабелей при работе с электроинструментом на улице. Никогда не разжигайте первый огонь, пока раствор полностью не высох (минимум через 7-10 дней после завершения кладки).
