Каминные топки чугунные: эксплуатационные и конструктивные особенности, монтаж и размещение

Виды топок для камина

Прежде, чем рассматривать разновидность топок, давайте вспомним, что конструкция камина включает в себя основные 3 элемента:

• дымоход;
• внешняя облицовочная часть;
• топка.

Основные элементы камина

Топки бывают двух типов: открытые и закрытые.

Первый вариант – более уютный и романтичный. Ведь так приятно холодным вечером посидеть перед открытым огнем, любуясь, как горят поленья в камине. Но такая конструкция имеет ряд недостатков:

• Небезопасность. Такой камин не оставишь без присмотра.
• Неэффективность. Примерно 15% от тепла остается в комнате. Остальное – улетучивается через дымоход.

Поэтому конструкцию открытого типа можно смело назвать декоративной роскошью, которая позволяет создавать атмосферу тепла и уюта в доме. Кроме того, регулировать мощность горения топлива в таком камине не получится. Единственным способом регулировки является вьюшка, которая позволяет открывать или закрывать в дымоходе заслонку, управляя тягой. В качестве отопительной системы такую конструкцию будет использовать не эффективно.

Открытый тип топки

А вот закрытый камин куда более эффективно использовать для отопления загородного дома холодной зимой или в межсезонье. Он будет выполнять не только декоративную функцию, являясь главным украшением гостиной, но и обеспечивать эффективный прогрев помещения.

Стильный камин с закрытой топкой

Эффективность и высокая производительность камина с закрытой топкой обусловлена совершенно иным принципом работы по сравнению с открытой конструкцией. Тепло накапливается внутри топки, а не выходит с продуктами горения наружу. Благодаря этому достигается высокий коэффициент полезного действия. При правильно смонтированном камине — КПД достигает 90-92%.

Кроме этого, современные производители оснащают закрытые топки системой длительного горения (системой тления дров), благодаря чему тепло может поддерживаться до 12-15 часов после одной закладки. Это не только эффективно, но и весьма экономично. Регулировать степень подачи кислорода, который влияет на интенсивность горения, можно с помощью ручки.

Закрытый камин

При такой системе отопления, можно спокойно отправиться спать, а камин потихоньку будет отдавать тепло. Наутро, в доме будет хорошая температура и атмосфера.

К достоинствам закрытого типа топки можно отнести:

• Высокая производительность (до 92 % КПД).
• Остаточные продукты сгорания (пепел и зола) собираются в специальный зольник, что гарантирует чистоту в доме.
• Высокая противопожарная безопасность. Отсутствует вероятность попадания искр на напольное покрытие или мебель.
• Длительный срок эксплуатации.
• Экономичность топлива.
• Камин может работать в автоматическом режиме без постоянного присутствия человека и контроля за пламенем.
• Возможность регулировки интенсивности горения.

К недостаткам закрытого типа топки можно отнести узкое стекло в бюджетных версиях, что не дает возможности любоваться открытым пламенем.

Закрытая чугунная топка

Следует отметить, что закрытый тип камина из открытой конструкции сделать можно. Для этого необходимо вставить чугунную топку закрытого типа в общую конструкцию камина. Сама по себе топка представляет собой каминный вкладыш (кассету), которая закрывается стеклянной дверцей.

Этот вкладыш подсоединяется к дымоходу, откуда уже потом выводятся продукты сгорания.

Как правильно пользоваться камином

Чтобы повысить срок эксплуатации каминной топки, необходимо правильно с ней обращаться. Любая топка, каких бы габаритов она не была, каким бы видом топлива не отапливалась, стоит достаточно дорого.

Если такое изделие эксплуатировать с нарушением правил, она становится очень опасной конструкцией.

Разжигать огонь можно только натуральными материалами. Если использовать химические вещества, можно получить отравление ядовитым дымом, который будут выделять эти материалы.

Прежде чем начать разжигать камин, необходимо открыть все отверстия крышки зольника.

Когда в камине горят дрова, дверца должна быть закрыта.

Не нужно сразу устанавливать максимальное значение сгорания топлива. Оно должно периодически изменяться.

Около камина не должны находиться предметы, способные воспламенится от высокой температуры.

Внешнее оформление

Вы можете сделать облицовку таким образом, каким посчитаете нужным. Советуем – вверху конструкции портала сделайте отверстие. С помощью него будет выходить раскаленный воздух из печи. Если ваша печь водонагревающая, то данное тепло пойдет на согревание воды.

Если вы решили самостоятельно, своими руками, в камин установить прозрачную дверцу, то стоит обратить внимание на то, что простое, самое обычное стекло для этих целей не сгодится

Подберите материал стойкий к самым высоким температурам. Такая конструкция и выбор данного материала помогут вам уберечь дом от потенциально возможного пожара. Поэтому подойдите внимательно к выбору соответствующего стекла. И не забывайте, что бывает как двухсторонняя, так и трехсторонняя стеклянные топки, а также при желании можно установить второе стекло, тем самым лицевое стекло вы защитите от искр и сможете создать в топке большую герметичность.

Если хотите сделать прозрачную створку в чугунной печке, то имейте в виду, что в этом процессе не обойтись без определенных умений и знаний.

Не стоит перегружать термостойкое стекло

Отличие стекла, которые выдержит большие температуры, от обычного оконного стекла заключается в его способности создавать литейное расширение при нагреве. Во время пользования такое стекло не подвержено сколам или повреждениям другого рода.

Покупая стекло для таких целей приглядитесь – насколько большую температуру нагревания оно способно выдержать.

Если стекло стойкостью в 600 градусов, то при правильной эксплуатации оно прослужит вам верой и правдой очень долго. Но, если вы будете серьезно превышать нагрузку на него, то рискуете испортить материал за считаные часы.

Также на свойства используемого стекла оказывает воздействие и то, что вы топите в своем камине. Ведь каждое топливо выдает определенную температуру в процессе горения

Поэтому обратите внимание на этот, казалось бы, маленький, но очень существенный момент

Первое – ни в коем случае не тушите пламя при помощи жидкости. Резкий температурный перепад плохо повлияет на стекло. Когда будете наводить чистоту в камине, не используйте жесткие абразивные смеси при прочистке дверцы и топки. В этом случае легкая царапина не повлияет на основные характеристики дверцы, однако в месте, где она появилась, будет собираться больше сажи. А это будет портить вам весь вид на языки огненного пламени в камине.

И еще пару советов по эксплуатации

Казалось бы – несвязанные вещи, но на долговечность стекла влияет и такой нюанс, как правильно установленная створка. Если в устройстве не исправная тяга и створку обдает постоянно огнем, происходит прямой контакт пламени и стекла, то, будьте уверены, несмотря на то, насколько термостойкая дверь, она все равно не выдержит много времени.

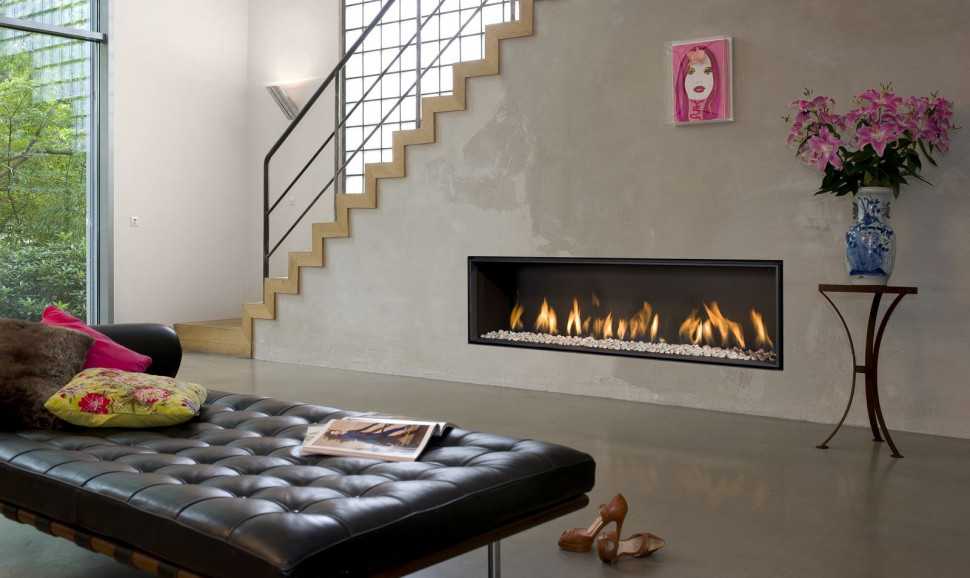

Газовые, электрические и экологические варианты

Не воспользоваться таким видом дешевого и доступного топлива как газ, просто нельзя. Принципиальное устройство камина, работающего на газе, отличается тем, что в камере сгорания установлена горелка, через форсунки которой подается газ. Как и для дровяного, для газового камина нужен приток воздуха, но этот тип устройства не нуждается в зольнике, как в контейнере для золы.

А вот к дымоходу предъявляется большое требование

Да и вообще, работы, связанные с монтажом газового камина в квартире или в загородном доме находятся под пристальным вниманием сразу нескольких служб. Сам камин состоит из следующих частей:

• горелка;
• система автоматического контроля подачи газа;
• топка;
• газовая магистраль или баллон с газом;
• дымоход.

Система дымохода газового камина

Отличительной особенностью данных типов каминов является то, что внутри корпуса обычно монтируется контур с теплоносителем и такой котел уже не носит статус дополнения, а служит единственным источником отопления в небольшом домике.

Основное направление функционирования электрических каминов заключается в создании уютной атмосферы в комнате. Ведь дрова, пламя, дым костра и даже сопровождающие звуки являются качественными иллюзиями. Поэтому и в устройстве электрокамина выделяют всего два элемента: портал и очаг.

1. Портал является обрамлением, которое выполнено в форме, позволяющей устанавливать камин у стены, в углу, в центре комнаты.
2. Очаг дает некоторое разделение типов на категории. В зависимости от механизма создания иллюзий и их качества, выделяют камины с жидкокристаллическим дисплеем, камины на холодном пару, камины с оптической иллюзией пламени.

Пар отлично имитирует настоящий огонь

В продаже имеются готовые топки или вмонтированные в портал, образующие каминокомплекты. Такое разнообразие позволяет покупателю подобрать любой вид очага и подходящее обрамление, которое с легкостью может быть установлено в любом месте комнаты.

Биокамины являются довольно новой, но перспективной разработкой. Благодаря тому, что в качестве топлива используется биоматериал, монтаж дымохода такому камину не нужен. Это делает его мобильным и удобным в применении. Он состоит из одной топки, в которой через специальную форсунку происходит подача топлива.

Виды и характеристики

Выбирая топку для камина, стоит взвесить все «за» и «против», решая, какая конструкция лучше подойдёт для дома. Необходимо помнить, что для возведения в квартире или в частном доме отопительного прибора с открытым огнём придётся обязательно заказать проект перепланировки и получить разрешение в органах пожарного и архитектурного надзора. Поэтому перед приобретением строительных материалов или такого дорогостоящего оборудования, как топка для камина, желательно иметь на руках разрешение на его строительство. В противном случае стоит ограничиться рассмотрением топок на биотопливе.

В тех случаях, когда разрешение получено, перед покупателем открывается поистине волшебный простор для выбора, ограничить который может лишь стоимость некоторых особенно престижных моделей.

Выбор производится в зависимости от внешнего вида и конструкции камина и основывается на следующих показателях.

• Основной характеристикой, которая присуща каминным топкам, является мощность. Этот момент стоит учитывать даже тогда, когда камин не предусмотрен для обогрева, так как теплоотдача от работы подобного прибора будет присутствовать в любом случае. Для обогрева помещения размером 50 кв. м оптимальная мощность топки камина составит 7 кВт. В том случае, когда камин нужен всего лишь для созерцания стоит выбрать топку, имеющую минимальную мощность или возможность регулировки пламени, иначе в помещении может быть слишком жарко.
• Вид топки также является одним из приоритетов при выборе. Существуют открытые и закрытые конструкции. Открытые варианты считаются более эстетически привлекательными, так как дают возможность «живому» огню присутствовать в непосредственной близости от наблюдателя, однако имеют весьма небольшой КПД, составляющий приблизительно 20%. Топки закрытого типа, которые называются герметическими, имеют намного больший КПД, это так называемые топки длительного горения, поскольку помещение обогревается благодаря заложенной в конструкции функции тления дров. Плюсом закрытых топок можно назвать также и чистоту в помещении, поскольку из них не вылетают угольки и не сыплется зола.

Дизайнерские варианты установки топки во многом зависят от её типа. Современные производители предлагают следующие виды:

Фронтальные топки, которые являются традиционными по способу встраивания, имеют одну дверку со стеклом. Они могут быть трапециевидными или прямоугольными, их можно приобрести в готовом виде либо выложить из кирпича.

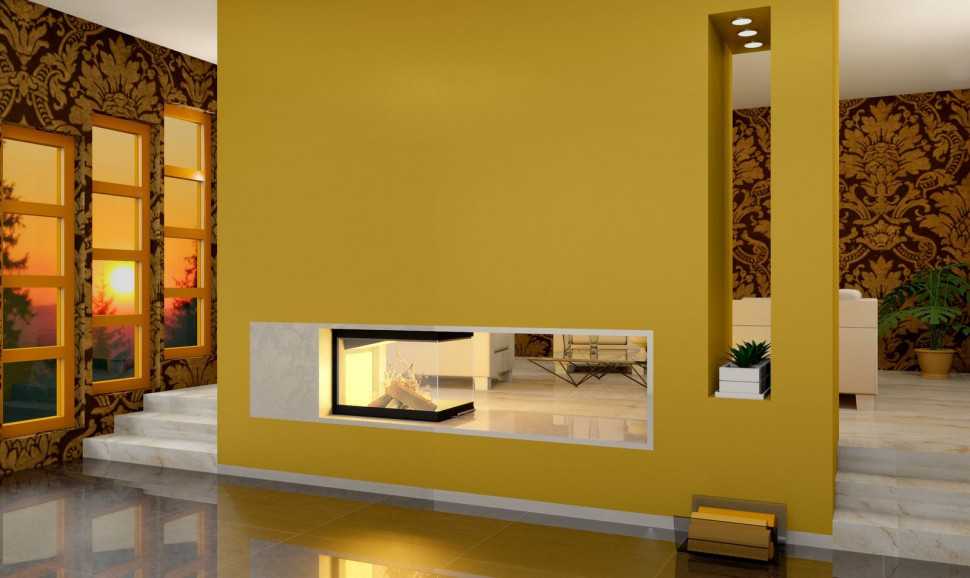

• Двухсторонние туннельные или сквозные топки, которые удобно монтировать в перегородки, поскольку такие конструкции имеют две дверки, открываемые либо вбок, либо оборудованные подъёмным механизмом для открывания вверх.
• Трехсторонние топки, имеющие три стекла, форма которых похожа на букву «П», поэтому их также называют П-образные топки. Данные конструкции дают возможность просматривать объём пламени сразу с трёх сторон, что создаёт потрясающие по красоте картины. Одновременно они имеют очень высокий уровень теплоотдачи. В последнее время появились также четырёхсторонние топки.
• Эркерные топки, предлагаемые ведущими производителями, имеют выгнутую стеклянную поверхность дверки. Обычно они имеют боковое открывание и обязательную автоматическую фиксацию дверцы в закрытом положении.

Многие конструкции топок оснащены дополнительными функциями, среди которых:

• Система двойного дожига, при которой сгорают не только дрова, но и топочные газы.
• Система «непрерывное горение», благодаря которой одной закладки дров хватает на 14-18 часов.
• Дополнительная возможность терморегуляции и конвекции, встраиваемый дефлектор дыма.
• Забор воздуха для горения из дополнительного источника, который осуществляется разнообразными регуляторами.
• Функция самоочистки огнеупорного стекла дверцы при помощи струи воздуха, имеющая название «система чистое стекло».

Размеры топок варьируются в зависимости от материала, из которого они изготовлены. Наибольшим разнообразием отличаются стальные конструкции, которые могут быть самых различных габаритов. Минимальная толщина стенок составляет 8 мм, максимальная – 18 мм, не считая футеровки.

Где должен быть камин?

Место, предназначенное для установки камина ( традиционные камины со строениями ), должно иметь соответствующую арматуру, так как его корпус с топкой может весить до 500 кг. Точный вес зависит в первую очередь от материала, из которого изготовлен корпус. Причем он должен быть как можно ближе к дымоходу, желательно, чтобы он стоял прямо рядом с ним. Не перемещайте мебель слишком близко к очагу и защищайте пол вокруг нее негорючим материалом, например керамической плиткой.

В большом помещении хорошо смотрится камин, расположенный в его центральной точке, благодаря чему он становится основным элементом декора. В небольших помещениях лучше выбрать более удаленное место, например, в углу, чтобы вам было легче управлять оставшимся пространством.

Как и в случае с каминами со стационарной мебелью, дизайн интерьера требует адаптации к расположению камина, поэтому, когда вы решаете выбрать электрические камины или биокамины, вы можете уверенно подогнать их под уже обустроенную комнату (если ваша модель портативная). На рынке есть образцы, которые вы можете разместить в наиболее удобном месте или встроить в стену комнаты, но вы больше не ограничены расположением дымохода.

Камин с тремя застекленными стенками, встроенный в дымовую трубу, служащий перегородкой в ​​гостиной.

Чтобы насладиться необычным полным видом на огонь, стоит выбрать большую панорамную вставку, стекло которой обычно имеет вытянутую прямоугольную форму и имеет относительно большую площадь.

Краткая история камина

С самого начала строительства, камин —  когда-то очаг — был центром каждого дома как место для приготовления (выпечки, варки, жарки, разогрева) блюд и, прежде всего, для обогрева здания. Формы этих инсталляций менялись в зависимости от собственности хозяина дома.

Со временем его роль в обогреве прекратилась, пока архитекторы не увидели декоративный потенциал камина благодаря множеству возможностей его строительства. С тех пор формы и размеры очагов изменились, чтобы адаптироваться к различным типам интерьеров. Наибольшие заслуги в отделке каминных ограждений можно отнести к королям и магнатам. Из-за того, что только они могли позволить себе сырье, которое можно было использовать в качестве скульптурного материала, например, мрамор.

Каминный орнамент характерен для данной эпохи. В средние века открытые камины имели четко выступающие карнизы, которые сужались кверху, иногда доходя до потолка или свода камеры, а также дымового канала. Готический стиль принес богатые орнаменты и архитектурное расширение, а архитекторы эпохи Возрождения отказались от карнизов, поэтому в стенах здания были установлены дымовые каналы .

До 18 века ни один камин не обходился без богатых украшений, которые должны были свидетельствовать о богатстве и ранге хозяина. Характерная форма простого камина с перемычкой, служащей полкой, была разработана в начале 19 века.

В настоящее время производители каминов конкурируют друг с другом в формах своей отделки, что позволяет подобрать конкретное жилье и даже саму топку к индивидуальным потребностям инвестора. Если номер относиться к деревянному горному шале прямиком из альпийского воска, вы легко найдете компанию, ассортимент которой оправдает такие ожидания. Если ваше представление об идеальном интерьере будет более модернистским, вы тоже не будете разочарованы.

Достоинства

В заключение хочется пройтись по основным преимуществам подобных систем, из-за которых их и выбирают для дачи или загородного дома.

• Низкая стоимость. Выполняя все функции, чугунный камин остается самым доступным источником тепла.
• Высокий КПД. Свойства материала позволяют эффективно накапливать и отводить тепло, нагревая при этом помещение. Такой камин, при определенных параметрах, способен нагреть до 150 м2 площади.
• Возможность декорирования. При должном подходе при оформлении, есть возможность вписать аппарат в любой интерьер.
• Небольшая масса. Облегчает установку, позволяет не использовать отдельный фундамент.
• Длительный срок эксплуатации. Еще раз подтверждает правильность выбора и возможность экономии средств.

По перечисленным параметрам чугунный камин – лучшее решение для дач и загородных домов. По доступной цене можно получить не только тепло в доме, но и стильное украшение, которое ни с чем не сравнится.

Какой камин для гостиной? Каминная топка

Какой камин самый популярный? Наиболее часто выбираемый вид камина — каминная топка с воздушным охлаждением. Выполненная из чугуна или нержавеющей стали, вставка интегрирована в стену , благодаря чему камин визуально не будет доминировать в интерьере. Есть и вставки с фасадным стеклом, и угловые камины, и вставки, застекленные с трех сторон.

В случае классических вставок воздух распределяется самотеком за счет конвекции. Теплый воздух выходит через вентиляционные отверстия, установленные в капоте, а также выходит в виде радиации через лобовое стекло. Толстые чугунные стенки камина накапливают энергию и некоторое время отдают ее после тушения пожара.

Однако такой способ распределения тепла малоэффективен и хорошо сработает только в одном помещении. Для обогрева большей части дома используются воздуховоды для обслуживания соседних комнат или механическая вентиляция (приток воздуха), которая распределяет нагретый воздух на большее расстояние.

Преимущества каминных топок:

• относительно низкая цена
• легко вписывается в стиль комнаты
• живой огонь

Недостатки каминных топок:

• требует значительного вмешательства в конструкцию здания
• низкая эффективность и эффективность отопления
• дешевые камины сильно загрязняют воздух в здании
• сборка зависит от многих факторов, в т.ч. несущая способность потолка, вентиляции, герметичности дымохода и т. д.

Безопасность открытых и закрытых топок

Исходя из требований пожарной безопасности, открытый камин должен быть оснащен специальным защитным экраном. Это устройство предотвратит возгорание жилища из-за часто выпадающих во время горения угольков и искр. Но при этом экран не должен препятствовать поступлению воздуха, необходимого для организации полноценного пламени.

Если глубина открытой топки слишком маленькая, огонь может вырваться наружу и повредить облицовку. Поэтому дрова в топку камина нужно подкладывать небольшими порциями.

Закрытые топки каминов позволяют безбоязненно любоваться видом яркого пламени. Такие устройства станут надежной защитой дома, поднимут температуру до нудной отметки и прекрасно дополнят интерьер дома, так как оформлены они на самом высоком уровне.

Материалы

Традиционными материалами для изготовления корпуса каминных топок являются кирпич, чугун и различные виды котловой стали. У каждой разновидности есть свои плюсы.

Кирпичные топки выполняются из огнеупорного шамотного кирпича, они являются обычным выбором для классических каминов, выполненных в английском или рустикальном стиле, а также в стиле прованс. Такие топки могут иметь встроенный водогрейный контур и дверцу. Обычно они оборудованы поддувалом и зольником. Они имеют все качества, присущие классическому камину: хорошую теплоотдачу, среднюю продолжительность горения и привлекательный внешний вид.

Чугунные модели отличает максимальная теплоотдача. Они быстро нагреваются, сохраняют тепло длительное время и стойко переносят температурные перепады, не подвергаясь деформации. Изготавливают такие конструкции посредством литья.

Стальные топки имеют обычно двойные стенки, наружная из которых изготавливается из жаропрочного стального сплава. Внутреннюю стенку производитель может отделать футеровкой из шамотного кирпича, чугуна, огнеупорной (шамотной) керамики, керамобетона или композитного материала Reallit black. Данные конструкциии могут иметь дополнительные свойства, о которых указывается в инструкции. Например, функцию продолжительного горения.

В моделях некоторых производителей одновременно применяются несколько способов тепло контроля, например, легированная котловая сталь с чугунным обкладом дополнительно усиливается шамотным кирпичом. Подобные конструкции получили наименование герметичных топок с тройной оболочкой защиты и являются наиболее безопасными.

Облицовка может осуществляться в виде порталов при помощи традиционного отделочного кирпича, различных видов мрамора, ракушечника, травертина, стекла или металла. Декоративное оформление предусмотрено не во всех конструкциях. Оно бывает серийным, но может быть разработано и по индивидуальному заказу покупателя.

Оформление

Как правило, покупные каминные топки смотрятся стильно и вы не раз их видели в саунах или банях. Однако если речь заходит про обустройство под общий интерьер комнаты, то не каждая чугунная топка может вписаться в дизайн помещения. Чтобы исправить ситуацию потребуется облицовка топки.

Для тех, кто хочет сэкономить существует гипсокартон. Это самый дешевый вариант для облицовки камина. Несмотря на невысокую цену, такие изделия интересно смотрятся внешне. На сегодняшний день существует множество решений в обустройстве каминной топки, выбор которой зависит от общего интерьера помещения, финансовых возможностей и вкуса домочадцев.

Выбор по виду конфигурации и количеству стекол

В зависимости от площади комнаты или дома, планировки каминной залы, интерьера и вкусовых предпочтений пользователя, выбор осуществляется на основе конфигурации топочной камеры и количества дверец и стекол. Инсерты бывают следующих конфигураций:

• Пристенными
• Угловыми
• Пристенно-угловыми
• Встраиваемыми в стену
• Подвесными
• Центральными (островными)

По количеству дверец и стекол инсерты бывают:

• Односторонними (фронтальными)
• Двухсторонними
• Трехсторонними
• Четырехсторонними
• Сквозными (два стекла друг напротив друга)

Геометрия топок может быть прямоугольной – вытянутой по вертикали или горизонтали, квадратной, «Г» образной или «П» образной. Сюда можно отнести и такую классификацию кассет, как «широкоформатные» и «панорамные» — то есть с увеличенным обзором пламени и больших габаритов.

Камин с закрытой топкой своими руками

Для установки очага в доме своими руками необходимо подготовить прочное основание из бетона или кирпичной кладки. Обязательно нужно его изолировать с помощью асбокартона или листового металла.

Затем выкладывается стены и портал камина вокруг топки. Стена примыкания к нему изготавливается из бетонных блоков или кирпича. Сверху крепится с помощью специального клея термостойкая плита. В отверстие топки прокладывается труба дымохода, выводимая наружу. Чтобы горячий воздух не скапливался под обшивкой, устраиваются вентиляционные отверстия для выхода нагретого воздуха. Труба дымохода теплоизолируется, затем закрывается каркасом. После этого производится декоративная отделка печи.
