Адаптер для мотоблока мтз 09н: передний, задний, с рулевым управлением, чертежи, чтобы сделать своими руками

Как изготовить своими руками

Разумеется, приобретение адаптера к мотоблоку, готового к работе — это оптимальный и простой выход из ситуации. При всем том стоят они действительно довольно много, поэтому вовсе не каждый фермер или просто дачник готов позволить себе их приобретение. Не приходится удивляться, почему многие задаются вопросом, как сделать адаптер собственноручно.

Это, конечно, возможно, и в сети можно найти довольно много рекомендаций, которые касаются самостоятельного изготовления адаптеров. БОлее того, есть и множество чертежей, дающих возможность рассмотреть это устройство более наглядно и детально.

Использовав их, вполне возможно создать такой агрегат в бытовых условиях, используя минимум инструментов и материалов. Для производства самодельного адаптера потребуется:

  • сварочный аппарат;
  • колесная пара;
  • стальные уголки и листы;
  • водительское кресло;
  • крепежные соединения; трубы из железа.

Вся работа будет состоять из нескольких шагов:

  1. Берем квадратный металлический профиль, длиной примерно 1800 мм. Поперек него привариваем такой же железный лоскут, только меньшего размера — примерно 600 мм. К этому полотну профиля в дальнейшем закрепятся колесные стойки, высота которых должна быть около 300 мм.
  2. После этого нужно прикрепить раскосы. Крепят их к центральной раме и к колесам. Угол расположения колесных втулок относительно рамы допускается любой, какой хочется. К металлическому профилю дополнительно приваривают балку. Это необходимо для укрепления рамы.
  3. Раму для дополнительного оборудования сваривают из швеллера № 10.
  4. С колесной осью она совмещается посредством куска квадратной трубы, а швы свариваются сварочным аппаратом.
  5. Теперь к раме привариваем рычаг управления с тремя коленами (200, 350 550 и миллиметров).
  6. Крепим к рычагу еще один (размер 800 мм), он будет регулировать усилие.
  7. Рычаги соединяют между собой обыкновенными болтами.

Первый этап пройден. Приступаем к следующему.

Работа с конструкцией адаптера

Теперь начинает работу с адаптером. Для этого выполняем следующие действия:

  1. К центральной раме нужно приварить кусок 300-миллиметровой трубы — это будет подставка под водительское сиденье.
  2. Сверху перпендикулярно этой подставке аналогичным образом свариваем 2 куска трубы. Это требуется для того, чтобы сидушка не оторвалась в процессе работы и была более устойчивой в процессе тряски при работе. Сиденье может быть готовым, а можно его сделать самостоятельно из куска фанеры и поролона, это уже на усмотрение мастера.
  3. Сиденье крепим к поперечным кускам трубы, которые привариваем к самой подставке, а также к подставке под сиденье. В роли крепежного элемента применяем обыкновенные болты.
  4. Спереди привариваем механизм сцепки с мотоблоком, после чего работа может считаться оконченной.

Адаптер с рулевым управлением

Если же навыки есть, то при желании конструкцию можно несколько усложнить, изготовив еще и самодельный адаптер к мотоблоку, к которому можно приладить еще и рулевое управление.

Чтобы осуществить эту задумку, нужно будет приготовить следующие материалы и инструменты:

  • сварочный аппарат;
  • сиденье;
  • 2 колеса; стальные трубы и уголки;
  • листы железа.

При такой конструкции раму адаптера необходимо крепко соединить с мотоблоком, в противном случае устройство будет, как говорится, «вести по сторонам». Для конструкции можно взять любой готовый руль, пусть даже от старых «совковых» автомобилей (от того же от ВАЗа, например).

Адаптеры для любого мотоблока, в том числе и для Невы, дают возможность значительно повысить комфорт оператора при управлении мини-трактором. Фактически, водителю уже не придется постоянно волочиться за аппаратом. Теперь он может просто сесть в удобное сиденье и делать все то же самое, только с комфортом и в большем тепле.

Конструкция таких агрегатов довольно проста, и самостоятельное производство их в домашних условиях вполне возможно. Тут необходимо учитывать, что домашняя сборка подразумевает наличие хотя бы базовых умений в сварочной работе, а также с сопутствующего инструментария. Также потребуется запастись большим количеством уголков и металлических труб, чтобы не прекращать работу из-за недостатка материала. В целом же, целесообразность собственноручной сборки адаптера есть, тем более учитывая, что при этом значительно экономятся денежные средства.

Современный мотоблок является высокотехничной машиной для качественной обработки почвы. С его применением значительно экономятся силы и время его владельца. Многие агрегаты подлежат модернизации благодаря использованию дополнительных конструкций и навесов. В их числе адаптер к мотоблоку.

Процесс изготовления

Такая навеска любого вида – это не просто сиденье, а целое устройство, состоящее из нескольких деталей. В зависимости от вида адаптера эти детали в разном количестве и в разном порядке крепятся друг с другом. Так, задний и передний агрегат изготавливаются практически одинаково, но отличаются способом итогового крепления и методом самой сцепки.

С подвижным сочленением

Данный вид адаптера проще и быстрее всего изготовить в домашних условиях своими руками.

  • На квадратный профиль длиной в 180 см следует поперек приварить кусок такого же стального листа, но размером в 60 см.
  • На раму и колеса устанавливают раскосы и крепят их при помощи втулок. Для укрепления основной рамы на нее приваривают дополнительную стальную балку.
  • Швеллер No10 используют для создания дополнительной балки. Ее изготавливают в соответствии с чертежами и при помощи сварочного аппарата.
  • Рама, созданная на предыдущем этапе, приваривается к колесной оси. В качестве соединяющего элемента используют небольшой кусок квадратной металлической балки или стального уголка.
  • На раму устанавливают первый рычаг управления, на котором имеется 3 колена. На данный рычаг устанавливают дополнительный, но меньше размера. Все работы выполняются при помощи сварочного аппарата.
  • При помощи болтов оба рычага надежно фиксируются между собой.

Когда основной подъемный механизм адаптера будет готов, можно приступать к его непосредственной сборке и соединению оборудования с самим мотоблоком.

  • На центральную раму приваривают подставку под будущее сиденье, которое изготавливают из куска стальной трубы.
  • На нее сверху при помощи сварочного аппарат перпендикулярно крепят еще два таких же отрезка трубы. Такая конструкция позволит максимально надежно закрепить сиденье на мотоблоке и минимизировать вибрацию и тряску при его работе.
  • Далее куски труб присоединяют сваркой к раме, а сама сидушка закрепляется на них саморезами или болтами. Для дополнительной надежности болты можно вкрутить и в подставку под сиденье, а не только в раму.
  • К передней части полученного адаптера приваривают готовое сцепное устройство.

Эксплуатация и обслуживание

Подъемный механизм навески для адаптера есть не что иное, как подъемный рычаг, существенно упрощающий работу с дополнительными насадками. Обычно подъемный механизм у рулевых моделей располагается позади адаптера. К нему прикрепляют навесное оборудование, необходимое для той или иной работы. Например, это может быть плуг для вспашки либо подготовки почвы к окучиванию. Сам механизм конструктивно несложен и может приводиться в движение ручным поворотом рычага.

Фиксируя двухколесный адаптер к мотоблоку, можно занять удобное положение и работать сидя. Это поспособствует большей устойчивости мотоблока. Варианты с ручной тележкой актуальны для больших хозяйств. Также ими можно пользоваться не только для сбора урожая, но и перевозить строительный мусор и разные грузы. Пользуясь адаптером, можно не бояться попадания ног под фрезу.

Чтобы продлить срок службы мотоблока и адаптера, нужно не забывать про первый пуск, для чего следует предварительно залить масло и бензин, и последующую обкатку. Также нужно учитывать, что в процессе работы недопустим перегрев двигателя основного агрегата и необходима своевременная смазка деталей. В зависимости от типа моделей, в некоторых из них придется укрывать кресло оператора ввиду материала его изготовления. Например, если основой сиденья является фанера, то она может деформироваться под дождем.

Учитывая, что адаптер можно изготовить самостоятельно, пользуясь подручными средствами (например, колесами от тачки либо иными запчастями), важно соблюдать все тонкости чертежа и правильность сборки механизма подъема навесного оборудования. Что касается колес, стоит иметь в виду: металлические варианты лучше для работы на полях, резиновые с протекторами подходят для работы на грунтовой дороге

При этом в эксплуатации имеет большое значение их радиус, ведь излишне большие либо, наоборот, слишком маленькие колеса приведут к частому опрокидыванию агрегата.

При этом у моделей с расположением двигателя сзади ширина колеи должна быть большей, так как по-другому мотоблок не сможет правильно балансировать в процессе работы. Мост для колес в этом случае должен быть более широким. В процессе работы мотоблоком можно пользоваться ориентирами либо обрабатывать землю кругообразно. Это зависит от размера и формы участка, а также модели адаптера. Например, вспашка либо рыхление почвы проще выполняется рядами с поворотом в конце каждого из них.

В процессе работы пользователь может следить за тем, чтобы обработка почвы была равномерной, а навесное оборудование не углублялось в землю более положенного. Надлежит перед работой выставлять регулировку. Своевременно необходимо осматривать адаптер и мотоблок. Это позволит обеспечить бесперебойную и безопасную работу мотоблока во время всего его срока эксплуатации.

Необходимо своевременно менять масла в узлах мотоблока, заниматься профилактикой систем электродвигателя, регулировать механизмы управления и подъема

Кроме того, важно содержать агрегат и адаптер в чистоте. Это значит, что их необходимо очищать от грязи и почвы, после чего мотоблок надлежит устанавливать в горизонтальное положение, используя третье колесо (при его наличии) либо подставку, которая сможет обеспечить устойчивое положение агрегата

Нельзя забывать о заточке орудий, поскольку от этого напрямую зависит обработка почвы и качество ее рыхления. Если ваш участок небольшой, желательно заранее пройтись по нему и убрать большие камни, которые могут затупить навесное оборудование.

Мотоблоку с адаптером нужно обеспечить правильное хранение. Помещение должно быть сухим и хорошо вентилируемым. При этом желательно технику поместить в условия, в которых она будет избавлена от контакта с щелочами и кислотами. Машину нужно не только очищать от загрязнений, но и сливать из бака и карбюратора топливо. Также необходимо сливать масло из картера двигателя. Если мотоблок будет простаивать более трех месяцев, нужно устанавливать его на подставки, разгружая шины.

Рекомендуется периодически осматривать шины на предмет повреждений и дефектов. Нельзя использовать мотоблок с пониженным давлением в шинах, так как это сократит срок службы колес. Высокое давление тоже ускорит их износ

Важно проверять воздушные фильтры мотоблока, свечи зажигания и по необходимости проводить замену глушителя. Кроме того, нужно осматривать прочность соединений адаптера, ведь от этого зависит безопасность оператора

О том, как сделать адаптер к мотоблоку своими руками, смотрите в следующем видео.

Как собрать

Делать следует либо передний, либо задний вариант, все зависит от модели мотоблока. Если разницы нет, выбрать второй тип, так как изготовить его намного проще. Соблюдать простую инструкцию, желательно заранее посмотреть фото готовых изделий, четко понимать, как должен выглядеть результат работы.

Конструкция с задним расположением

Ее называют тележка, так как она ставится на стандартное прицепное устройство. Еще до начала работы сделать чертеж со всеми размерами, либо найти готовый, вариантов много, есть из чего выбрать. Хорошо разобраться, если нужно, внести корректировки, чтобы точно подогнать изделие под свою технику. Проводить работу так:

Нарезать трубу либо уголок, зачистить свариваемые торцы. Сложить части на ровной поверхности, проверить геометрию с помощью угольника и измерения диагоналей.
Сварить основную часть каркаса. Вначале прихватить, потом перепроверить положение еще раз, только после этого сделать сплошные швы по всей длине соединений. Зачистить наплывы металла шлифовальной машинкой.
Приварить сцепку к хвостовику, подобрать положение точно, все размеры снимать на мотоблоке. Удобнее работать с помощником, так как самому выставлять детали и контролировать их положение сложно.
Закрепить пол и педали, либо рычаги. Все части точно подогнать, выставить и проверить, нормально ли они двигаются.
Установить сиденье. Предварительно подобрать правильное положение, потом салазки либо приварить, либо закрепить болтами. В этом случае просверлить отверстия в нужных местах, использовать крепеж с шайбами. Укрепить пол в местах расположения болтов дополнительными ребрами жесткости.
Поставить колеса. Тут работа зависит от типа их крепления к раме

Проще всего сделать отдельные модули из квадратного профиля и ступицы, которые вставляются внутрь трубы и крепятся.
Уделить внимание выставлению сцепки сзади. Лучше всего, если ее можно будет регулировать по высоте

Сделать крепежную пластину с отверстиями, она позволит крепить узел выше или ниже, это самое простое решение.

При сборке системы с подвижным сочленением соединительный узел должен быть жестким и поворачиваться только в горизонтальной плоскости. Проще купить готовый шарнир, так как в домашних условиях точно подогнать эту часть конструкции сложно.

После сборки проверить, нормально ли крепится сцепка к мотоблоку, удобно ли управлять. Все недочеты лучше найти на этой стадии, сразу устранить. Потом зачистить все очаги коррозии на металле, если они есть, покрасить поверхность в 2-3 слоя для надежности.

Вариант с передним расположением

Передний адаптер для мотоблока Нева с рулевым управлением можно купить готовым. Он также подходит для других моделей техники – Ока, Каскад, Луч, Целина. Но он обойдется от 23 000 рублей, поэтому есть смысл сделать его своими силами, используя готовые изделия как образец. Чертежи несложно найти, что тоже хорошо. Работу проводить так:

Продумать расположение всех элементов управления. Чаще всего проблемы возникают именно с этим. Проще всего использовать рычаги или педали, распланировать их расположение заранее, исключить любые проблемы.
Сварить несущий каркас

Уделить внимание месту присоединения к мотоблоку, его стоит дополнительно укрепить. Использовать уголок или трубу с запасом прочности, чтобы под нагрузками элементы не деформировались.
Проще всего использовать готовую рулевую колонку и рейку

Купить любой небольшой вариант на авторазборке, тогда ничего не придется придумывать. Поставить колеса со ступицами, по месту подогнать рулевой механизм.
Приварить пол, выставить сиденье и все элементы управления. Проверять каждый узел при монтаже, чтобы убедиться, что он работает как нужно и проблем после сборки не возникнет.
Готовый адаптер с рулем к мотоблоку Нева, собранный своими руками, надо испытать после сборки. Уделить внимание рулевому механизму и удобству управления.
Окрасить все незащищенные металлические поверхности, перед этим очистить сталь от коррозии.

Такие варианты хороши тем, что при работе используется стандартная сцепка мотоблока и доступен вал отбора мощности для активных агрегатов. Можно дополнительно поставить фары, чтобы передвигаться или работать даже в темное время, для этого в передней части рамы сделать два кронштейна для крепления и провести проводку.

Собрать адаптер для мотоблока просто, если есть подробный чертеж с размерами, все необходимые материалы и инструменты. Раму лучше всего сваривать для надежности, остальные части допускается крепить и болтами, потом можно быстро собирать или разбирать. Окрашивать металл, иначе он начнет ржаветь.

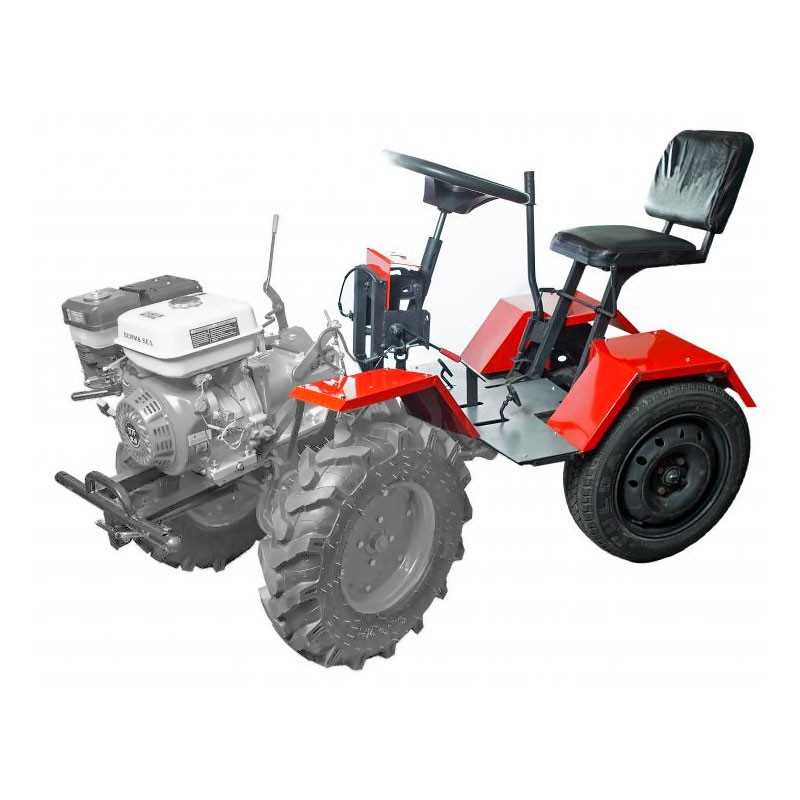

Как сделать адаптер для мотоблока Нева

Чтобы соорудить адаптер к мотоблоку Нева своими руками, лучше найти специальные схемы, планы, чертежи и размеры, а также видеоуроки.

На механизме переднего адаптера на мотоблок Нева имеются такие структурные элементы:

  1. Сцепки (2 штуки) – необходимы для соединения самого устройства с мотоблоком. Вторая сцепка используется для навеса вспомогательного обмундирования.
  2. Сиденье.
  3. Дышло – короткого или удлиненного типажа.

Как навесное оборудование рекомендуется использовать плуг, косилку или другие элементы. Для их фиксирования используется одна сцепка.

Для того чтобы смастерить такой механизм, понадобится:

  1. Стальная рама прямоугольной формы.
  2. 2 колеса.

Важно! Колесная база должна делаться очень прочной. Также для сварки необходим специальный аппарат и токарный станок, а также набор инструментов и необходимых материалов, перечисленных выше

Старая сидушка от трактора (можно использовать от комбайна).
Уголки.
Стальной лист.
Трубы из металла.

Также для сварки необходим специальный аппарат и токарный станок, а также набор инструментов и необходимых материалов, перечисленных выше.

Процесс сооружения такого устройства, с первого взгляда, может показаться сложным и нереальным. Однако, если четко соблюдать схемы, то работа будет идти быстро.

На разработанном плане необходимо предусмотреть размеры будущего устройства.

Далее работу по изготовлению адаптера следует поделить на этапы:

  1. Установка профиля из металла квадратного типа, длина которого приблизительно 180 см. Поперек него приваривается кусок такого же материала приблизительно 60 см (к нему же и будут приделываться стойки колес).
  2. Высота стоек не должна превышать 350 мм.
  3. На следующем этапе следует приварить раскосы к раме и втулкам колес.
  4. На четвертом этапе к профилю из металла приваривается балка.
  5. Конструкция рамы для навесного оборудования сваривается из швеллера номер 10.
  6. Далее к раме приваривается рычаг для управления с тремя коленами (350, 550, 200 мм).
  7. К этому же рычагу прикрепляется еще один, длина которого должна составлять 800 мм. Рекомендуется рычаги соединить болтами.
  8. К раме следует приварить небольшой кусок трубы длиною в 30 см. Она будет служить подставкой для сидения. Сверху также лучше приварить две небольшие трубы (чтобы сделать сидение максимально безопасным).
  9. Установка сидения. Можно устанавливать двух типов: купленное в магазине или выполненное своими руками. Например, кусок фанеры оббивается мягким материалом.
  10. Впереди конструкции приваривается механизм для сцепления.

Как видите, соорудить адаптер своими руками абсолютно несложно, однако необходим навык работы со сварочным аппаратом.

Можно несколько усложнить задачу сооружения прибора, добавив ко всей конструкции руль для управления. Конечно, это будет немного больше по времени, но приятней в использовании и, тем более, безопасней.

Как сделать передний адаптер своими руками

При наличии минимальных навыков работы с простыми инструментами, а также умения использовать чертеж, можно без проблем сделать самодельный адаптер, наподобие КТЗ для мотоблока.


Схема адаптера

Устройство

Главными частями такого агрегата являются:

  1. Рама.
  2. Рабочее место оператора.
  3. Подвеска, которая может быть мостовой, осевой, портальной, а также поворотной.
  4. Рулевое управление, имеющее жесткую сцепку.

За счет переднего расположения устройства на нем оборудуется место для крепления отвала (если же применяется задний вариант, то на нем создается портал для использования навесного оборудования).

Важнейший элемент подобной конструкции – это сцепное устройство, необходимое с целью обеспечения качественного крепления адаптера к самому мотоблоку. Оно же обеспечивает нужный уровень устойчивости будущего четырехколесного транспорта. Возможность переноса вперед рулевого механизма обеспечивается жесткой сцепкой. В случае изменения угла сечения для поворотного устройства требуется обеспечить горизонтальное крепление шарнира.

Адаптер для моторных блоков

Чаще всего в адаптере существует две сцепки — к одной крепится навесное дополнительное оборудование, а вторая дает возможность присоединить его к мотоблоку. Например, можно подсоединить к адаптеру такие дополнительные элементы:

  • сеялку;
  • плуг;
  • окучники;
  • борону и прочие приспособления.

https://youtube.com/watch?v=6QhaZFG4wzg

Колесная пара и ось в адaптере — это довольно прочные конструкции, позволяющие эксплуатировать мотоблок даже на самых трудных участках земли, а также для перевозки довольно увесистых грузов

Важно при этом понимать, что транспортировка грузов по дорогам общего пользования на таком агрегате запрещается, по этой причине они и используются только в сельской местности. Впрочем, несмотря на определенную конструктивное подобие между собой всех адаптеров, они наделены и некоторыми существенными различиями. Например, в продаже наличествуют задние адаптеры на рулевом управлении, полноприводные адаптеры и передние агрегаты

Например, в продаже наличествуют задние адаптеры на рулевом управлении, полноприводные адаптеры и передние агрегаты.

Виды адаптеров

В зависимости от крепления к устройству, мотоблоки могут быть:

  • задними – сцепка размещается в передней части, а поэтому сам адаптер – в задней части;
  • передними – сцепка – в задней части, соответственно, он располагается перед агрегатом, однако с рулем управления.

За областью использования:

  • укороченные – небольшие за габаритами. Используются с агрегатами, предназначенными для выполнения легких работ;
  • удлиненные – габаритные и тяжелые, используются с мотоблоками тяжелого типа.

В зависимости от выбранного мотоблока вы можете подобрать адаптер подходящий ему

В зависимости от кузова:

  • кузовные – в наличии присутствует кузов для транспортировки грузов разных габаритов;
  • бескузовные – используются исключительно для сцепления с мотоблоком.

Помимо вышеперечисленной классификации, их можно также условно разделить на простые и универсальные. Последние используются, кроме своего прямого назначения, еще для перевозки грузов.

С рулевым управлением

Рулевой адаптер предоставляет возможность превратить обыкновенный мотоблок в настоящий мини-трактор. Мощность двигателя останется неизменной, однако значительно увеличится количество выполняемых функций.

Крепление происходит благодаря сцепке, которая размещается перед адаптером.

В конструкцию входят следующие элементы:

  • пара колес;
  • механизм сцепления;
  • тормоз и газ;
  • сиденье оператора;
  • рама.

Сзади присутствует механизм, к которому при необходимости может крепиться навесное дополнительное оборудование.

С подвижным сочленением

Такие агрегаты называют еще адаптер-переломка. Это самое легкое и экономично в изготовление устройство. Подвижное сцепление размещается в передней части. Недостатком считается то, что приходится поворачивать весь механизм, без использования дополнительного управления. Из-за этого радиус и угол поворота будут больше.

https://youtube.com/watch?v=35piLUCNHvc

Передние и задние адаптеры

Передний адаптер по своей конструкции похож на рулевой. Однако механизм сцепления расположен сзади. Такой вид конструкции очень удобен, так как она может разбираться и легко транспортироваться.

В заднем схема расположения обратная переднему – сцепка впереди агрегата, соответственно, сам адаптер оказывается сзади.

Передний чаще всего используют на тех работах, где сила агрегата играет ключевую роль, а именно – вскапывания, рыхления.

Преимущества и недостатки

После того как мотоблок прошел модернизацию, конструкторы отмечают положительные качества переднего адаптера:

  • простота в эксплуатации;
  • раскрытие тягового ресурса — имеющиеся способности увеличиваются;
  • расширяются возможности работ – обработка почвы ускорится;
  • при надобности агрегат разбирается и собирается;
  • хорошая сбалансированность по весу и осям;
  • на устройстве можно передвигаться.

К недостаткам относится то, что при наличии подвижной сцепки происходит ухудшение устойчивости.

Адаптер на мотоблок состоит из таких конструкционных элементов:

  1. Каркас сооружают центральный или лестничный. В качестве материала подойдут металлические трубы, уголки. В конструкционной модели должны быть предусмотрены вилка и втулка, которые обеспечат свободный поворот прицепа. Встречаются преобразованные транспортные средства, в которых объединены агрегатное устройство и прицеп. В таком варианте следует сделать новую подставку для трансмиссии и мотора.
  2. Системы подвески бывают осевыми, мостовыми, поворотными, портальными. Сооружается без применения упругих фрагментов.
  3. Для кузова применяют стальной лист.
  4. Сцепное устройство является важным элементом преобразователя, он делает мотоблок устойчивым и надежно соединенным. Сцепной узел изготавливается из штыря 15 см.
  5. Сидение – рабочее место водителя.
  6. Рулевое управление используется с жестким соединением. Его сооружают собственными руками или приобретают в специальном магазине. Народные умельцы устанавливают рулевую тягу и рейку от автомобиля «ВАЗ» или «Волга».
