Все о фрезах для культиватора

Роторная косилка для мототрактора

Это самый распространенный вид косилок, который не только пользуется большим успехом на рынке, но и активно изготавливается самостоятельно многими умельцами. Успех такого оборудования заключается в надежности и простоте конструкции, а также в высокой производительности.

Принцип работы такого устройства очень простой: на металлическом брусе (раме) крепятся несколько дисков. На шарнирах на дисках устанавливается несколько ножей ( 2 – 8 ) из закаленной стали. При вращении дисков ножи разворачиваются и срезают траву. Благодаря такому простому механизму роторную косилку в случае поломки можно исправить самостоятельно.

На сегодняшний день такие косилки продаются уже вместе с травосборником. Это вносит дополнительные удобства при работе с таким оборудованием. Также можно сделать роторную косилку своими руками, но об этом мы расскажем чуть позже.

Роторные косилки бывают однороторные и двухроторные. Первые слаживают покошенную траву относительно оборудования в одну сторону, а вторые – по центру между роторами.

Такие косилки предназначены для мототракторов мощностью 10 – 25 л.с. Модели такой техники различают согласно мобильности, функциональности, прочности и производительности. Среди полунавесных роторных косилок пользуется популярностью AgroService SB-1200. Среди бюджетных навесных косилок для минитрактора и в то же время качественных является DM 135.

Прицепные роторные косилки отличаются своей безопасностью и требуют меньше мощности от минитрактора. В основном вся работа происходит от тяги колес. Крепление такого оборудования может быть как сзади, так и спереди при помощи ВОМа.

  1. Болт М8-6gх16.58.016
  2. Шайба 8 65Г 016
  3. Лыжа правая
  4. Корпус трансмиссии
  5. Болт М8-6gх20.58.016
  6. Трансмиссия боковая
  7. Ремень А-950-II
  8. Шплинт 2,5х25.005
  9. Гайка М10-7Н.5.019
  10. Шкив
  11. Натяжное устройство
  12. Трансмиссия верхняя
  13. Прокладка
  14. Корпус редуктора угловой
  15. Трансмиссия главная
  16. Шайба
  17. Диск с ножами
  18. Шайба защитная
  19. Трансмиссия левая
  20. Лыжа левая
  21. Корпус редуктора
  22. Трансмиссия средняя
  23. Кожух

Изготовление почвенных фрез «гусиные лапки»

Фрезы данного типа начали массово применяться со средины 80-х годов прошлого столетия. Это было обусловлено развитием самодельной малой механизации в то время. С тех пор до нашего времени данная конструкция полностью доказала свое право на существование. Конструктивно этот модуль можно разделить на несколько основных элементов, которые изготавливаются по отдельности и несут разный функционал.

Приводная втулка

Начинать изготовление почвенной фрезы желательно из этого элемента. Поскольку втулка подвергается большим нагрузкам, изготовление ее производится на токарном станке с толщиной стенки не менее 5 мм, оптимально 7-8 мм. Внутреннее отверстие с одной стороны протачивается таким образом, чтобы фреза свободно одевалась на вал без излишних люфтов, допуск примерно 0,5 мм.

С другой стороны делается проточка под посадку осевой трубы глубиной 30-40 мм. Это позволит без проблем получить выровненное по оси соединение. Сверлится отверстие под фиксирующий штырь.

Осевая труба с фланцами

Этот элемент изготавливается в разборном и неразборном вариантах на выбор. Но есть одна особенность в пользу разборного варианта – возможность установить дополнительный блок ножей или наоборот. Как поведет себя фреза, окончательно выяснится только после испытаний и, как зачастую бывает с самоделками, результат не всегда соответствует ожиданиям. Для изготовления применяются стандартные трубы Æ25-32 мм.

При изготовлении разборного варианта необходимо выточить соединительные втулки, которые наполовину вставляются в осевую трубу и закрепляются через отверстия заклепками или электросваркой. Выступающая часть послужит соединением для аналогичного элемента.

На осевую трубу наваривается фланец для крепежа стоек ножей. Он может быть выточен на токарном станке, а может быть изготовлен из полос металла толщиной не менее 5мм.

Во фланце сверлятся отверстия под болтовое или заклепочное соединение со стойками. Соединение данного узла электросваркой нежелательно в связи с повышенными нагрузками.

Длина трубки подбирается в зависимости от расположения и ширины режущих элементов. Количество заготовок должно соответствовать количеству ножевых блоков. Два блока изготавливаются с приводными втулками.

Режущий элемент (нож)

Изготавливается из прочной нехрупкой стали типа 65-70Г, толщиной 3-5 мм. Треугольная форма ножа считается оптимальной для наименьшего сопротивления при вхождении в грунт.

В качестве ножа самодельщики часто используют треугольный режущий элемент сегментной косилки. Поскольку сталь стойки и сегмента имеет разный состав, сварку необходимо производить после отпуска с последующей закалкой. Фрезы с такими ножами применяются на чистых обрабатываемых площадях. Для тяжелых, целинных грунтов рекомендуется изготовить режущие элементы из более толстой стали, что позволит сделать качественное сварное соединение.

Как показывает практика, оптимальная ширина ножей 50-80 мм. При больших размерах создается увеличенное сопротивление почве.

Стойка режущего элемента

Наиболее оптимально применять ту же сталь, что использовалась при изготовлении ножей, но вполне можно использовать прочные, легированные стали с более низкими физико-техническими показателями.

Стойка «гусиных лапок» изготавливается из прямой или изогнутой по ребру полосы. Кромку, которая непосредственно соприкасается с грунтом, желательно заточить.

В стойке сверлятся отверстия для крепления на фланец осевой трубы. Навариваются режущие элементы с последующей закалкой.

Блок ножей

После соединения стоек с ножами и осевых труб получается взаимозаменяемый модульный режущий элемент. Индивидуальными остаются только два блока с наваренными приводными втулками.

При соответствующей квалификации и наличии необходимого оборудования изготовление этого элемента не составит больших затруднений. Во избежание порчи материалов и для предотвращения лишних телодвижений, перед изготовлением желательно составить подробный чертеж или воспользоваться уже готовым.

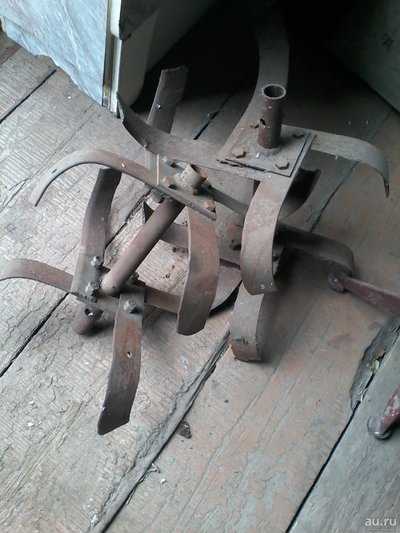

Саблевидные или «активные» фрезы

Самой эффективной деталью для обработки поверхности считается активная фреза, которая благодаря своей комплектации может работать на любых проблемных участках. Ограничений по эксплуатации практически не существует, но в то же время многие фермеры рекомендуют использовать саблевидные ножи на мягком грунте. При желании допускается применение мотоблоков на каменистых участках с большим количеством корней, так как шанс возможной поломки ножей практически минимален.

Ножи на активных фрезах состоят их 4-х деталей и равномерно располагаются по конструкции под девяносто градусов. Как правило, на одну сторону устройства крепится от двух до трёх таких блоков, а иногда их количество может достигать даже пять элементов. Всё зависит от мощности вашего мотоблока и его общего веса, то же самое касается ширины прикрепляемых деталей.

Каждый нож визуально выглядит, как обыкновенная изогнутая металлическая полоса, но при определённой мощности, эти наконечники очень глубоко входят в землю и уничтожают все лишние компоненты. Если говорить о том, как сделать саблевидные фрезы самостоятельно, следует посоветовать специальную рессорную сталь марки 50ХГФА.

Изготовление активной фрезы

Среди фермеров и просто любителей огорода, наибольшей популярностью пользуются именно саблевидные устройства благодаря эффективной и простой конструкции, которую легко можно собрать в домашних условиях. Для изготовления активной фрезы вам понадобится металлическая полоса из высокопрочной стали, болгарка, дополнительные детали для непосредственного вскапывания земли, небольшая труба и любой сварочный аппарат.

Стоит отметить, что в качестве вспахивающих приспособлений вполне подойдут старые автомобильные рессоры и другие аналогичные изделия. Основные элементы фрезы следует изогнуть в одинаковом направлении и обрезать до единого размера. Воспользовавшись сварочным аппаратом, вы легко присоедините полученные конструкции к основной трубе

Важно! Распределить режущие детали необходимо равномерно и с разных сторон трубы

Если самодельная фреза нужна вам для конкретных целей, и вы сразу знаете, в какую сторону будут двигаться лезвия, рекомендуется дополнительно заточить их по требуемому направлению, тем самым увеличив мощность и качество вскапывания. Получив собранный механизм, нужно хорошо закрепить его на мотоблоке и сразу же попробовать фрезу в действии. Обнаружив некоторые неточности в работе или любые другие проблемы, конструкцию можно легко снять и доработать в зависимости от потребностей. Перед тем как начинать изготовление фрезы для мотоблоков своими руками, советуем просмотреть специальные видео-инструкции, представленные в конце статьи.

«Гусиные лапки» для мотоблока

Мотоблок – это полноценный помощник там, где ручной труд на поле или в огороде отнимает слишком много времени и требует немало физических усилий. Сегодня небольшой по размеру агрегат можно встретить практически в каждом дворе или хозяйстве, настолько это полезная «вещь». И в самом деле, спектр задач, которые без труда выполняет мотоблок, довольно широк, всевозможная культивация земли, обработка грядок и даже уборка урожая. А наличие дополнительных подцепляемых насадок только усиливает возможности миниатюрного трактора. Одним из самых эффективных приобретений могут стать «гусиные лапки» для мотоблока.

Для чего нужны мотоблоку «гусиные лапки»?

Одна из главных функций мотоблока на поле или огороде – качественная вспашка земли на участке под дальнейшую посадку или посев. Для ее осуществления используются фрезы – главный рабочий элемент мотоблока. Так называют ось, на которую надевают ножи различной конфигурации. При вращении вокруг оси эти ножи как бы разрезают землю, тем самым производя ее вспашку. Благодаря этому фрезы еще называют почворезы. При работе на участке обрезу поддается не только земля, но и растущие в ней растения. Таким образом, фрезы осуществляют вспашку почвы, а также борются с сорняками.

Существует несколько видов фрез. Самые распространенные – саблевидные, с говорящей формой ножей. Как правило, это разборная конструкция. Насадка на мотоблок «гусиные лапки», наоборот, не разбирается на части, а имеет литую, конфигурацию. Их изготавливают из углеродной стали. Главная особенность «гусиных лапок». треугольная форма концов ножей, обеспечивающая достаточное крошение и перемешивание почвы. Такая сплошная конфигурация обусловлена необходимостью прочности при работе на твердом грунте, целины, ее культивирования. Таковым можно считать участки, где земля с крупными комами.

Особенности вспашки «гусиными лапками» мотоблоком

В основном описываемая насадка используется под вспашку участка под картошку, когда необходимо удалить крупные комья почвы или провести профилактику развития колорадского жука. Кстати, огородники отмечают тот факт, что на «гусиные лапки» прекрасно наматываются сорняки, но рубки их не происходит. В связи с этим говоря о том, надо ли затачивать «гусиные лапки» на мотоблок, можно рекомендовать совершить эту процедуру. Дело в том, что производители не затачивают края ножей этой насадки. После заточки вы заметите, что некрупный бурьян легче поддается рубке, а работа на твердом грунте намного облегчается.

Как выбрать фрезы «гусиные лапки»?

При выборе этой важной составляющей мотоблока, в первую очередь, важно обратить внимание на размер «гусиных лапок» для мотоблока. Это в большей степени касается соответствия диаметра оси насадки для посадочного вала модели вашего агрегата. Их выпускают в размере 30 мм и 25 мм

Причем, на фрезах диаметром 25 мм установлено три ряда по три ножа. Такие изделия подходят для мотоблоков типа «Техас», «Нева», «Caiman», «Крот» и другие. Модели «гусиных лапок» с диаметром оси 30 мм подбирают для мотоблоков типа «Каскад», «Салют», «Caiman Vario», «Master Yard» и другие. На таком изделии не три, а четыре ряда ножей. Причем ширина обрабатываемой поверхности увеличена

Их выпускают в размере 30 мм и 25 мм. Причем, на фрезах диаметром 25 мм установлено три ряда по три ножа. Такие изделия подходят для мотоблоков типа «Техас», «Нева», «Caiman», «Крот» и другие. Модели «гусиных лапок» с диаметром оси 30 мм подбирают для мотоблоков типа «Каскад», «Салют», «Caiman Vario», «Master Yard» и другие. На таком изделии не три, а четыре ряда ножей. Причем ширина обрабатываемой поверхности увеличена.

Еще один критерий, на который стоит обратить внимание при подборе фрез «гусиные лапки» для мотоблока – это наружный диаметр, отчего, соответственно, зависит глубина вспашки. Чем этот диаметр больше, чем глубже способны врезаться в почву ножи

Между тем, качество «гусиных лапок» должно быть на уровне, в противном случае поломки металла не избежать.

Сборка фрез на мотоблок брайт. Фрезы на мотоблок

Такое оборудование, как фреза, является необходимым для любого мотоблока, так как с его помощью можно проводить большинство работ, связанных с обработкой почвы. В основном почвофреза идет в комплекте к агрегату, но в случаях, когда нужно поменять ширину и глубину обработки, следует приобретать оборудование отдельно.

Дополнительные фрезы позволяют увеличить функциональность мотоблока и упростить работу с ним. Специалисты рекомендуют иметь в своем арсенале несколько пар фрез.

Какие фрезы лучше для мотоблока?

Такие «ножи» для обработки почвы можно условно разделить на две большие группы. Каждая из них имеет свои особенности и подходит для определенного вида работ.

Саблевидная фреза к мотоблоку

Самые популярные и универсальные модели, которые эффективны при выполнении разных земляных работ. В этих моделях используется оптимальная форма ножей, для изготовления которых производители выбирают высококачественную прочную сталь.

Модели имеют разборную конструкцию, поэтому их установка и обслуживание максимально простое.

Гусиные лапки

Эти модели появились на рынке сравнительно недавно. С их помощью может быть обработана любая целина, также они эффективны при возделывании твердой и сложной почвы.

Особенности фрез данного типа:

  • сплошная конструкция, которая обеспечивает высокие показатели точности работы;
  • оборудование хорошо борется с сорняками;
  • удобство в эксплуатации, возможность замены запчастей в домашних условиях.

Такие модели, в отличие от саблевидных фрез, изготавливаются из углеродной стали, которая по прочности немного проигрывает.

Фрезы для мотоблока самодельные

Производители предлагают разные варианты почворезов для мотоблока. Можно использовать один комплект фрез или приобрести два разных вида устройств, меняя их в зависимости от условий обработки почвы.

Некоторые умельцы предпочитают использовать самодельные изделия, которые при правильной сборке будут не хуже заводских.

Основным преимуществом самостоятельного создания почфоврезы является то, что ее можно подстроить под специфические особенности участка.

Как собрать правильно фрезы на мотоблок?

Сборка фрезы своими руками должна проводиться максимально правильно

И здесь особо важно проследить за тем, чтобы активная часть врезалась в землю при работе. Для этого изначально рекомендуется изучить чертежи, а затем уже приступать к изготовлению оборудования

Для создания фрез требуются следующие инструменты:

  • Ось ротора необходимой длины. Она может быть разделенной на две части, если нужно собрать фрезу из двух блоков.
  • Короткая ось.
  • Редуктор с фиксаторами.
  • Левые и правые ножи.
  • Болты, шайбы, гайки.

Сбор конструкции не занимает более часа, но здесь важно установить ножи таким образом, чтобы они не мешали вращениям

  • Длинная роторная ось оборудуется ножами под углом 30 градусов.
  • Необходимо объединить по четыре ножа на одном блоке, закрепив их к редукторам.
  • Далее проверяется правильность конструкции и подтягиваются все крепежные элементы.

Данная конструкция является очень надежной и способна выдержать достаточно высокие нагрузки.

установка фрез на мотоблок

Нужно ли точить фрезы на мотоблок?

Любые почвенные фрезы являются самозатачивающимися инструментами. Заточка для них не нужна, так как она может лишь испортить конструкцию. Только в некоторых случаях, если вы используете фрезу очень давно и видите, что она стала плохо обрабатывать землю, можно подточить ножи.

Почвофреза – важный элемент каждого агрегата. Самодельные правильно собранные фрезы можно использовать на любых современных мотоблоках, в частности на Нева Мб 1 и Мб 2, МТЗ и других. Такие конструкции будут помогать в обработке земли и сделают выполнение сельскохозяйственных задач более простым.

Назначение фрезы

Одним из важнейших процессов при возделывании земли является её культивация. В ходе этой работы происходит вспашка, однако отсутствует оборот пласта – то есть, нижний слой на поверхность не выносится. Техника (в данном случае мотоблок) выполняет проходы заданной глубины и при этом рыхлит и крошит верхний участок. Внешне поле выглядит подровненным. Одновременно подрезаются и корневища сорняков. А далее можно вносить удобрения. Есть у культивации и другие преимущества — улучшение доступа воздуха, ускорение прогрева земли, насыщение почвы полезными элементами, удерживается флага. Для выполнения этой операции и нужна фреза.

Как изготовить фрезы для мотоблока своими руками

Фрезы устроены несложно. Перед тем как собирать их, стоит ознакомиться с уже существующими деталями и их конструктивными особенностями.

Подходящие чертежи содержатся в тематических изданиях и на форумах в сети Интернет. После определения модели необходимо подготовить материалы для сборки. Если будут использованы фигурные детали, их следует заказать у мастера или выковать самостоятельно, если есть определенные навыки и доступ к специальному оборудованию.

Материалы, которые понадобятся

Перед сборкой следует замерить участок, который планируете обрабатывать, и на основании полученных данных начинайте собирать механизм. Чтобы получить максимально правильную конструкцию понадобятся:

  1. сварочный аппарат,

  2. болгарка,
  3. детали, которые будут выполнять роль разрыхлителей;
  4. длинная металлическая трубка диаметром 42 мм.

Основой для рыхлителей могут быть автомобильные рессоры, которые загибают и под углом приваривают к главной трубе.

Советы относительно изготовления

В первую очередь обратите внимание на правильность сборки. Избегайте любых отклонений, даже самых незначительных

Если проявить невнимательность, то нарушится ось

Устанавливая самодельные фрезы для мотоблока и фрезы для культиватора, важно не перепутать направление вращения зубьев

Рекомендуется изготавливать элементы с диаметром, не превышающим 500 мм. Это значит, что инструмент сможет войти в почву на 260 мм и захватить примерно метр за один подход.

Саблевидные ножи менее опасны в сравнении с другим. С ними опасность получить серьезную травму минимальна. Поочередное расположение ножей делает их вхождение в землю последовательным, удары и рывки отсутствуют.

Чтобы максимально продлить срок эксплуатации самодельных приспособлений, необходимо придерживаться нескольких простых правил, в частности, при запуске фризы должны находиться над землей, после этого запускаются обороты, медленно опускаются лопасти в почву, — так начинается обработка.

Процесс сборки

Как уже говорилось, работы начинаются с проведения замеров участка. После того как все вычисления произведены, можно приступать непосредственно к сборке. Используя сварочный аппарат, соедините ножи с заранее подготовленной трубой. Перед этим можно заточить кромки элементов под нужным углом.

Полученное приспособление нужно зафиксировать на узле сцепки — и работа может считаться выполненной. Чтобы убедиться в исправности системы, проведите пробный запуск и проведите регулировку.

Легко смогут собрать фрезы для мотоблока «Нева» люди, имеющие опыт работы с металлами. Упростить монтаж позволяют предварительно составленные схемы, а также набор качественных инструментов и материалов.

Собрать такой механизм, как фреза для мотоблока, можно и собственными руками, только необходимо ознакомиться с рекомендациями и неуклонно придерживаться последовательности в работе. Тогда устройство будет служить десятилетиями.

Фрезерование грунта весной

Агротехника с использованием мотоблоков предусматривает рыхление на глубину всего почвенного горизонта с помощью активной фрезы. При этом добиваются следующих результатов:

  • почва разрушается до оптимального размера. Установлено, что комки размером 8…16 мм способствуют лучшему охвату корнями. Растения образуют мощную корневую систему, которая способствует эффективному использованию питательных веществ из почвы для роста стеблей и формирования урожая;
  • стержни инструмента выкорчевывают из слоя корни многолетних сорняков: вьюнка полевого (березки); пырея ползучего; крапивы; яснотки; куриного проса;
  • в почвенный слой при многократном проникновении режущих пластин проникает значительное количество воздуха. Активизируются процессы перегнивания органики внутри обработанного грунта.

Как сделать самодельные фрезы для культиватора своими руками?

Прежде, чем начать изготовление приспособления, потребуется окончательно определиться с наиболее подходящим для конкретных условий типом, чтобы в процессе сборки учесть особенности конструкции.

Выбрав тип приспособления, нужно внимательно изучить чертежи, в которых вы найдете порядок монтажа и способ крепления деталей фрезы. Затем потребуется подготовить материалы и оборудование, необходимое для изготовления.

Если в выбранной конструкции присутствуют фигурные элементы, то их изготовления лучше всего заказать у токаря, или же изготовить вручную, используя имеющиеся в хозяйстве кузнечные инструменты. Все остальные детали можно сделать своими руками или приобрести в сельскохозяйственном магазине.

В процессе изготовления большое внимание обязательно следует уделить правильной последовательности сборки. В случае ошибки готовая фреза будет тянуть культиватор в одну, или другую сторону

Большинство экспертов согласны во мнении, что размеры деталей самодельной фрезы для культиватора не должны превышать 50 см. Такая фреза сможет углубиться в грунт на расстояние до 26 см, чего более чем достаточно для эффективной вспашки участка.

Также следует учесть, что фреза саблевидного типа является более безопасной для фермера в том случае, если он случайно упадет на конструкцию. Кроме того, ножи для культиватора в таком приспособлении размещены поочередно, благодаря чему они входят в грунт без ударов и рывков.

Чтобы пользоваться активной фрезой как можно дольше, крайне важно придерживаться правил ее эксплуатации. При каждом дальнейшем включении культиваторы фрезы должны располагаться над уровнем почвы

Запуская обороты, лопасти приспособления следует медленно углубить в грунт и начать вспашку участка.
