Как правильно отрегулировать карбюратор

Устройство карбюратора бензопилы

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

  • алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
  • дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
  • диффузор – расположен рядом с входным отверстием камеры;
  • распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
  • поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
  • жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.

Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.

Как отрегулировать карбюратор на разных мотоблоках?

Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.

Нева

В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:

  • закручивание до упора винтов малого и полного газа;
  • установка дроссельной заслонки до образования щели между основанием и воздуховодом;
  • запуск мотора;
  • установка рычага управления на минимальные обороты;
  • регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
  • регулировка винта малого газа до достижения максимальных оборотов холостого хода;
  • чередование минимума и максимума до получения непрерывной работы двигателя;
  • перевод рычага управления силовым агрегатом на газ;
  • регулировка винта, отвечающего за качество смеси.

Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.

Агро

Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.

Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:

  1. Запустить мотор и прогреть его в течение нескольких минут.
  2. Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
  3. Закрутить винт, добившись стабильной работы мотора.
  4. Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
  5. При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
  6. Снова отрегулировать позицию дроссельной заслонки.

Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.

МТЗ-09

Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.

  1. Запустить двигатель и дождаться его полного прогрева.
  2. Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
  3. Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
  4. При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
  5. Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
  6. При помощи топливных винтов настроить подачу горючего.
  7. После получения оптимальных показателей работы ДВС закрутить все винты.

Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока , помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

  • поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
  • поплавковой металлической камеры с хромированными внутренними полостями;
  • дополнительной камеры, требуемой для смешивания горючего с воздухом;
  • конструкции распределения топлива, оборудованной диффузором;
  • регулируемой заслонки дросселя;
  • топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Один карбюратор на мотоцикл Урал

Среди часто встречающихся вариантов тюнинга мотоцикла Урал нужно отметить установку одного карбюратора на Урал, как правило, автомобильного. Делается это, в первую очередь для снижения расхода топлива. Ведь хорошо известно, что оппозиты на родных карбюраторах имеют немалый аппетит (6-9 литров на 100 км).

К тому же, из-за конструктивных особенностей однокамерных карбюраторов поплавкового типа, мотоциклы Урал имеют заметный провал при резком ускорении с места. Для кого-то это неприемлемо. Улучшения динамических характеристик мотоцикла – еще одна причина, по которой устанавливают такие карбюраторы.

Если карбюратор ставить поперечно, то правый (левый) патрубок необходимо сделать короче, чтобы первый канал диффузора находился ровно посередине. Тем самым мы обеспечим одинаковое поступление топлива в цилиндры. Воздушный фильтр выводят над карбюратором или, если не хватает места, сбоку от него.

Еще один немаловажный момент. Впускной коллектор не должен быть цельным. В нём обязательно должно быть хотя бы одно эластичное соединение. У мотора есть определённое тепловое расширение. Так как мотор достаточно широкий, этого расширения хватает, чтобы в соединениях с головками герметичность соединения нарушалась, и начинало подсасывать воздух. Решается банально просто, делается в любом удобном месте разрез и соединяется резиновым патрубком.

Итак, первым на очереди автомобильным карбюратором для мотоцикла Урал идет ДААЗ 1111(1113) от Оки. Он как раз и рассчитан на подобный объем — 650 куб/см. Но перед установкой необходимо будет заменить штатные жиклеры в первой камере на 90, а во второй на 92,5. Воздушные каналы остаются прежними.

Аналогичным образом устанавливается карбюратор К-133 от Запорожца. Владельцы отмечают заметное снижение расхода топлива (3-5л на 100 км) по сравнению с двумя карбюраторами. Недостатками этого карбюратора является его устаревшая однокамерная конструкция и качество изготовления. Сегодня на рынке представлены более совершенные 5-ти системные карбюраторы с подсосом, ускорительным насосом и др.

Одним из таких и является карбюратор ДААЗ-2108–1107010. Он изначально настроен на «восьмерочный» двигатель объемом 1,5 л. Перед установкой на мотоцикл на него необходимо будет подобрать соответствующие жиклеры.

Фильтр для вышеописанных карбюраторов изготавливают самостоятельно. Делают площадку под фильтрующий элемент, а сверху прикрывают декоративной крышкой. Также изготавливают переходник для штатного фильтр бокса, если ему хватает места.

Настройка карбюратора: пошаговая инструкция

Провести настройку карбюратора мотоблока Каскад, который является самым важным элементом, а именно КМБ 5, не так сложно, как это кажется, на первый взгляд. Основная задача при самостоятельной работе – провести регулировку с соблюдением всех требований и инструкций. А действовать нужно в определенном порядке.

Сначала заводим двигатель и прогреваем его в течение нескольких минут. После вкручиваются до конца винты газа, и откручиваются они на полтора оборота назад. После устанавливают рычаг газа на самые маленькие обороты мотора, и устанавливается минимальная скорость движения мотоблока. После проведения такой настройки двигатель глушится. Для убеждения правильности регулировки нужно его завести, и если он работает практически без шума и перебоев, работа проделана правильно.

При выполнении подобных действий мотор обязательно должен находиться в эксплуатации.

Подобные мероприятия рекомендуется проводить в начале каждого сезона, особенно это касается мотоблока Каскад. Проверить оптимальность настройки можно и по свечам накала. Для этого необходимо после рабочего дня выкрутить их и просмотреть на наличие нагара и остатков топлива, если двигатель функционирует нормально, на них таких элементов не будет.

Редуктор для мотоблока Нева

Обработка земельного участка для современных огородников уже не представляет такой большой проблемы, как это было в недалеком прошлом. В продаже появилась такая универсальная техника, как мотоблоки, которые значительно облегчают жизнь агрономам и садоводам.

Мотоблоки Нева — это одни из лучших агрегатов в своей линейке. Они надежны, долговечны и многофункциональны. Вы сможете и обрабатывать землю, и ухаживать за растениями, и собирать и перевозить урожаи, мусор.

Здесь мы вам расскажем про редуктор для мотоблока Нева, о его устройстве, ремонте. Это один из самых значимых элементов в любой машине, поэтому если вы желаете, чтобы он прослужил долго и без поломок, вы должны знать все тонкости его устройства, а также причины неисправностей и методы их ликвидации.

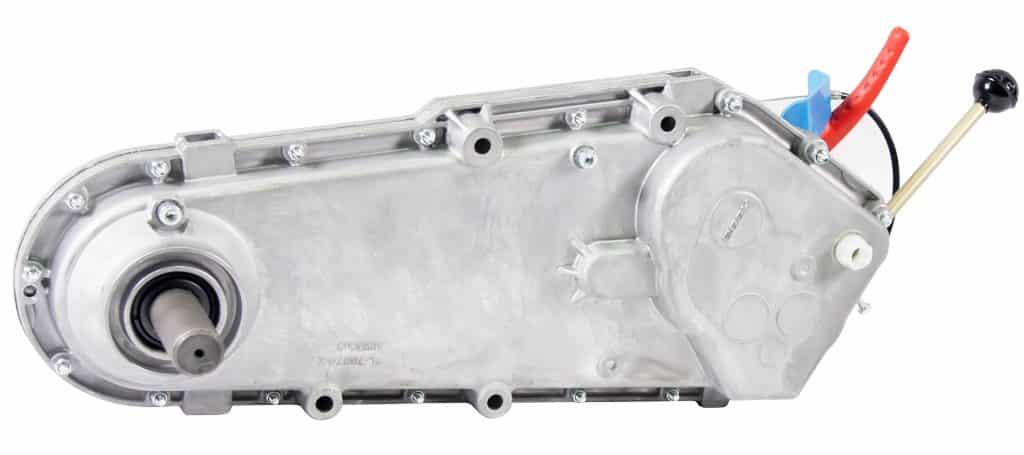

Устройство редуктора на мотоблоке Нева

Редуктор мотоблока Нева отвечает за передачу вращения исходящее от мотора к колесам и навесным инструментам. Он контролирует вращательное число, скорость, а также направление — вперед или назад. В принципе, редуктор для моделей МБ 2 и МБ 1 мало чем отличаются, поэтому здесь мы рассмотрим именно второй вариант. Устройство редуктора сделано так, что на его наружной части корпуса расположены составляющие, необходимые для изменения передач.

Рычаг КПП имеет 5 позиций. Когда вы нажимаете на него, вилка выводит муфту из зацепления. Когда вы рычаг бросаете, вилка возобновляет свое первоначальное положение. Мотоблок будет приостанавливаться, когда привод будет подсоединен к правой полуоси. От звездочки идет крутящий момент. Когда ручка утоплена, цепляя левую звездочку, передача понижается. Если вам нужна высшая передача, ручку нужно до конца выдвинуть.

Неисправности и ремонт редуктора

Как и любая другая техника, мотоблоки тоже могут выходить из строя. Если проблема кроется в редукторе, вам нужно его разобрать и починить. Часто поломка оказывается несущественной и вы с легкостью с ней можете справиться самостоятельно.

Для начала вам нужно тщательно очистить эту деталь от загрязнений и остатков масла, которое также нужно будет слить. Все детали нужно осмотреть и проверить на наличие повреждений. Если что-то вышло из строя, это нужно заменить. Используйте только новые элементы, которые подходят именно для вашей модели мотоблока Нева. Также не забывайте после сборки залить масло.

Некоторые распространенные поломки редуктора:

  • поломалась пружина или фиксаторы. Их нужно заменить на новые и после этого настроить;
  • в системе переключения сбились настройки. Вам нужно ослабить винты, включить первую передачу, закрутить винты обратно;
  • через вал сочится масло. Скорее всего причина в манжете, которая износилась. Ее нужно заменить на новую. Как заменить сальники? Достаточно извлечь старые, поддев их отверткой или другим предметом, и установить новые;
  • появилось заклинивание. Возможно, это из-за обрыва цепи. Ее нужно заменить на новую;
  • не можете зафиксировать передачу. Причина в изношенности щетки вилки, поэтому ее нужно заменить.

Это основные и самые распространенные поломки редуктора

Очень важно — если вы не можете устранить поломку сами, то следует обратиться за помощью к профессионалам

Замена Масла в редукторе мотоблока Нева

Стоит также отдельно поговорить о замене масла в редукторе мотоблока Нева. Это нужно делать каждые пятьдесят часов работы

Также важно проверять уровень масла. Для этого подойдет ровная проволока

Вы ее опускаете в емкость с маслом и она должна быть мокрая на 25-30 сантиметров. Какое заливать масло в редуктор мотоблока Нева, вы узнаете из инструкции по эксплуатации. Чаще всего это трансмиссионные ТАД-17И, ТАП-15В и другие по ГОСТу 23652-79.

Регулировка центробежного регулятора и карбюратора мотоблока Нева МБ-2К

Просто столкнулся с проблемой по настройке мотоблока Нева МБ-2. Во время эксплуатации, протирал тряпкой тягу центробежного регулятора и видать не сильно был затянут болт, — в общем она провернулась. После этого долго пытался наладить, пока не получилось. Попытаюсь описать, как я регулировали, как это работает.

Начну с центробежного регулятора. Его назначение поддерживать постоянную частоту вращения коленчатого вала двигателя при изменении нагрузки на вал. Т.е. для того чтобы мотоблок не заглох, когда Вы к примеру пашете. При этом через колёса, редуктор, шкив, ремень, шкив двигателя начинает притормаживать двигатель и если бы не центробежный регулятор, то двигатель заглох. Ведь у нас нет возможности как у машины давить всё больше на газ. Конструкция продумана очень грамотно.

После того как двигатель завели, раскручиваются грузики регулятора. Они за счёт центробежной силы разъезжаются, раскрываясь как цветок, и на штоке смещается вперёд, поворачивая рычаг регулятора. Теперь, если мы будем нагружать двигатель, при этом вращение двигателя начнёт замедляться. При этом скорость вращения грузиков снизится также, они начнут складываться (прикрываться как цветок) и рычаг регулятора начнёт возвращаться назад, что приведёт к повороту через рычаг центробежного регулятора, тягу, дроссельную заслонку карбюратора на увеличение расхода топлива, т.е. добавит газу. Т.е . выставив ручку газа в определённое положение, мы можем теперь не беспокоится, что двигатель при нагрузке заглохнет. Как только мы уменьшаем нагрузку, грузики опять расходятся и поворачивают через все тяги дроссельную заслонку теперь на уменьшение газа. В этой всей линейке есть ещё одна пружина. При увеличении газа она через трос и скобу в форме буквы «Г» растягивается и противодействует поворачиванию дроссельной задвижки в сторону уменьшения газа.

Дальше. Т.к. обороты «гуляют» при открытии полностью воздушной заслонки, то выходит бедная смесь. Необходимо её отрегулировать. Вкручиваем до упора винт корректировки рабочей смеси холостого хода. Теперь выкручиваем на полтора оборота этот винт и заводим двигатель. Устройство карбюратора таково, что при вкручивании винта мы перекрываем воздушный канал и увеличиваем количество бензина в двигатель. Т. е. обогащаем смесь, а если выкручиваем винт, то добавляем больше воздуха, поэтому обедняем смесь. Теперь при полностью открытой воздушной заслонке пытаемся вращением винта добиться максимально устойчивых оборотов, снижаем газ до минимума и опять пытаемся добиться минимально низких, но устойчивых оборотов двигателя.

Теперь смотрим еще одну немаловажную часть — винт упора дроссельной заслонки. При выведенном газе, он должен упираться в плату карбюратора. Теперь плавно выкручиваем его и добиваемся минимальных оборотов. Этот винт даёт закрыться дроссельной заслонке на определённый угол. Теперь можно и испытать в деле мотоблок. Дав ему прогреться под нагрузкой можно по свече узнать правильно ли отрегулирована рабочая смесь. Т. к. поработав на холостом ходу, Вы этого не увидите.

Определение проблем в работе двигателя по внешнему виду свечей зажигания.

Надеемся, что данная статья поможет Вам правильно подобрать свечу зажигания и определить состояние вашего двигателя. По внешнему виду электрода свечи зажигания можно определить состояние двигателя, пригодность калильного числа свечи зажигания, а также действительно ли карбюратор и угол опережения зажигания отрегулированы должным образом.

Мокрые электроды свечи зажигания (рис. 1-2) могут быть следствием одной из следующих причин:

(а) Очень богатая воздушно-топливная смесь (много топлива, мало воздуха). (б) Неисправность системы зажигания. (в) Попадание масла в камеру сгорания (изношенные: поршневые кольца или направляющие втулки клапана).

Обслуживание карбюратора

От регулярного проведения техобслуживания дозирующего узла зависит работоспособность техники. Компоненты его очень чувствительны к качеству топлива и не терпят попадания грязи. Основная задача механиков – регулировка холостых оборотов. Вторично – очистка внешних и внутренних поверхностей.

Чаще всего загрязняются калибровочные жиклеры. Это происходит из-за попадания в топливную систему посторонних веществ. Находиться они могут как в бензине, так и в поступающем внутрь воздухе. Снизить риски загрязнения дозирующего устройства поможет замена фильтров. Подвижные детали выходят из строя из-за истирания.

Если в работе мотоблока появились «плавающие» обороты, провалы крутящего момента или агрегат стал запускаться с перебоями, значит, пришло время настроить карбюратор. Увеличением частоты вращения коленвала «лечат» появление низких холостых оборотов. Делают это поворачиванием по часовой стрелке регулировочного винта под приводом дроссельной заслонки. Если же обороты надо наоборот снизить, то винт выворачивают против часовой стрелки.

Когда настройка регулировочного винта не помогает, систему разбирают и доводят до нормы уровень горючего в поплавковой камере, ориентируясь при этом на положение поплавка. О превышении уровня бензина говорит появление темного дыма из выхлопной трубы, а также следы несгоревшего топлива на свечах. Такие неисправности требуют настройки положения поплавка: для этого подгибают пружинный механизм игольчатого клапана.

Пока дозирующий узел находится в разобранном состоянии, проводят очистку его внутренних поверхностей и меняют подвижные детали при их истирании.

Указания по эксплуатации карбюратора

Для того чтобы карбюратор долго и безотказно работал, важно следить за качеством бензина, его чистотой. Необходимо своевременно менять топливный фильтр и очищать отстойник

Также рекомендуется содержать все узлы и механизмы в чистоте, регулярно продувать карбюратор сжатым воздухом от пыли. Лучше всего периодически демонтировать деталь и производить полную очистку при помощи бензина.

Для того чтобы карбюраторный двигатель нормально работал, соотношение воздуха к бензину в смеси должно составлять примерно 15 к 1. Но запустить холодный мотор при таком составе не получится. Для пуска предусмотрен такой механизм, как дроссельная заслонка, с ее помощью можно «обогатить» смесь, уменьшив приток поступаемого в карбюратор воздуха. Это делается вручную (при помощи специального рычажка на корпусе устройства).

Старт двигателя (при нормальной настройке карбюратора) должен осуществляться без добавления газа.

После запуска мотора и его прогрева дроссельную заслонку необходимо вернуть в обычное положения, иначе расход топлива будет чрезмерно велик.

Важно! Если воздушный фильтр сильно засорен, то недостаток воздуха вызовет нестабильную работу мотора. Он не сможет набрать нужных оборотов

В некоторых случаях двигатель вообще не будет функционировать.

Как правило, длительность работы карбюратора (по уверению производителя) совпадает со сроком эксплуатации мотора до его капитального ремонта. После этого, скорее всего, придется заменить изделие или произвести полную его разборку и замену комплектующих с использованием заводского ремонтного комплекта.

https://youtube.com/watch?v=tlhnorbrEcU

При покупке нового карбюратора рекомендуется проверять его на предмет наличия трещин в корпусе, дефектов литья, плавности закрытия дроссельной заслонки.

Чистка карбюратора

Когда топливо не поступает к карбюратору в достаточном количестве, необходимо в процессе настройки провести чистку.

Устройство мотоблока «Каскад» предполагает снятие шланга с входного штуцера. Для карбюратора К45 достаточно надавить на уплотнитель, чтобы бензин стал проходить через отверстие.

Необходимо также обработать фильтр грубой очистки. Для этого откручивается кран подачи топлива и полностью разбирается. Все детали обрабатываются бензином. После этого все элементы собираются.

Если топливо из карбюратора не поступает в цилиндры, придется провести ревизию топливного клапана. Причиной такого явления также может стать наличие загрязнения на жиклерах.

Переборка, чистка и регулировка карбюраторов Mikuni BST B316 CV мотоцикла BMW F650.

1. Снимаем карбюраторы. Для этого необходимо открутить и максимально отодвинуть эйрбокс, открутить хомуты патрубков карбюраторов, отсоединить тросы, забрызгать все хорошенечко ВДшкой, и аккуратно, но с силой выдрать карбы вбок.

Видим такую вот картину:
Снизу:Красным, соответственно, обозначены  винты, которые надо открутить, чтобы снять нижние крышки.

Сверху, соответственно, как всегда, две крышки, которые закрывают диафрагмы.

2. Разбираем карбы.
Снимаем верхние крышки и Вынимаем диафрагмы.

На каждой насчитали по шесть дырок Они попросту рассохлись.Мембраны рассохлись и треснули, а произошло это не только от старости, но и, наверняка, оттого, что кто-то при чистке карбюраторов от души поливал их очистителем. Этого делать не надо.

Затем снимаем нижние крышки.Выкручиваем и снимаем все жиклеры, осматриваем иглы и поплавки.Если немного приоткрутить главный жиклер, а потом надавить на него чем-нибудь мягким, вроде обрезиненной рукоятки отвертки, верхняя часть с ложей для дозирующей иглы отщелкнется, и можно разобрать карбы до конца.3. Перебираем карбюраторы с заменой всех деталей, особенно это касается запорной иглы текущего карбюратора, и устанавливаем новые диафрагмы.Хорошенько все прочищаем от грязи очистителем карбюраторов, старые жиклеры, если устанавливаем обратно, продуваем под давлением. Заодно заменяем прокладки.4. Собираем карбюраторы. В обратном порядке.

5. Регулируем качество. Как регулировать качество на одноцилиндровых двигателях с одним карбом, наверное, все знают. Откручиваем винт качества на 3-3,5 оборота, заводим мотоцикл, выставляем холостые обороты, а потом начинаем этот винт качества подкручивать в одну-в другую сторону, добиваясь увеличения оборотов. Добившись максимальных оборотов, опять регулируем обороты холостого хода — и вуаля, смесь наиболее оптимально отрегулирована, поскольку оптимальная смесь лучше сгорает, и вызывает рост холостых оборотов.

На четырехцилиндровых двигателях на слух такую регулировку произвести невозможно, а стрелочный тахометр в этом деле — не помощник, поэтому там другая технология.

У нашего пациента один цилиндр и два карба… Номинал винтов качества — 3,5 оборота, т.е. можно выставить по таким настройкам оба карбюратора, ездить и горя не знать. Но ведь всегда хочется, чтобы было лучше! Я попытался настроить ХХ на слух, с левым карбом у меня это благополучно получилось, с правым — не совсем, поэтому я просто выставил его на 3,5 оборота, в соответствии с мануалом.

В итоге.
Как мне кажется, карбюраторы Mikuni BST B316 CV работают следующим образом. Они всегда работают вместе, но на низких оборотах основную нагрузку на себя принимает левый карб, а на высоких — правый. Иначе бы правый карб прекрасно регулировался на холостых. Но и при регулировке «по номиналу», под 3,5 оборота, все должно быть ок.

Все.

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

  1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
  2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
  3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
  4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
  5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.
