Как сделать дровокол для дачи или дома своими руками

Дровокол инерционный вертикальный

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

Инерционный вертикальный дровокол

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Гидравлическое устройство

Во многом схоже с механикой. Двигатель передаёт усилие на гидроцилиндр. Жидкость в цилиндре аккумулирует огромное количество потенциальной энергии (давление может достигать десятка тонн), после чего, превращая ей в кинетическую, выдавливает упор с поленом, направляя его на колун.

Несмотря на кажущуюся сложность конструкции гидравлический дровокол, при наличии некоторых навыков, можно сделать дома своими руками.

Обратите внимание!

  • Скворечник своими руками: поэтапные схемы и чертежи для создания своими руками. Виды скворечников и материалов изготовления + идеи оформления

  • Ландшафтный дизайн своими руками: планировка и зонирование участка, выбор декоративных элементов. Новинки и идеи дизайна (фото + видео)

  • Откатные ворота на даче своими руками: варианты материалов сооружения, подготовка территории + поэтапная инструкция по работе своими руками

Гидравлический колун «Горыныч»

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды. За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года. Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

  1. Один цикл занимает 2,5 секунды.
  2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
  3. Нож из закаленного железа. Затупить его крайне сложно.
  4. Все детали ремонтопригодны.
  5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Видео работы Горыныча:

Показатели такого дровокола:

  • За 3 мин расколото 25 чурок.
  • За 1 час – 500 чурок.
  • Если принять заготовку средним диаметром 20 см и длиной 40, то получается 6,28 м3/час

Учитывая множество положительных факторов и отзывов, цены на Горыныч не очень высокие. Собрать самодельный дровокол выйдет не сильно дешевле. Изучите смету, которая представлена ниже.

Стоимость указана средняя и может варьироваться в зависимости от магазина и региона.

Цены начинаются от 100 000 рублей. Какие-то мало известные и маломощные агрегаты можно найти и дешевле. Максимальная цена равна 250 000 руб. Но для бытовых нужд пойдут модели до 150 000 рублей, к ним относятся Горыныч 6Т и Горыныч 220. Последняя модель электрическая.

Дровокол к мотоблоку: разнообразие конструкций, устройство и принцип их действия

Дровокол для мотоблока – разновидность активного навесного оборудования.

Его установка возможна лишь на агрегаты:

  • тяжелого мощностного класса – бензиновые и дизельные с потенциалом выше в 6,5 л.с. и выше;
  • с водяным охлаждением двигателя, исключающим перегрев и выход из строя;
  • с ременной передачей вала отбора мощности.

Дровоколы можно классифицировать по:

Принципу функционирования:

механические;

  • пружинные – содержат пружину, которая стоит на горизонтальной площадке и верхним краем упирается в рейку с самим колуном;
  • конусные – внешне напоминают вращающийся конус, который под нажимом человека вонзается в середину деревянного чурбака и раскалывает его на части;
  • винтовые – те же конусные дровоколы, но с нарезанной резьбой. Принцип их действия основан на том, что сначала сердцевина бревна как бы наматывается на заостренный винт, а уже потом – разрывается на дрова. В отличие от механических и пружинных дровоколов, которые не нуждаются в приводе от электромотора или двигателя внутреннего сгорания, повышают производительность труда и сокращают затраты времени и сил.
  • гидравлические – помимо силовой установки, металлических ножей, требуют наличия гидравлического цилиндра и масляного бака. Более затратные, чем выше рассмотренные группы. Но по мощностному потенциалу не имеют равных: справляются с наиболее твердой древесиной;

По способу перемещения в пространстве:

  • мобильные колуны – малогабаритные устройства, рассчитанные на выполнение малых объемов работ;
  • стационарные – неподвижные станки для заготовок дров в промышленных масштабах;

В зависимости от направления подачи чурбаков:

вертикальные или навесные дровоколы на мотоблок – режущий механизм подается сверху вниз;

горизонтальные – как правило содержат ровную площадку, на которой зафиксирована раскалывающая пика. Бревно подается горизонтально под нажимом человеческих рук;

смешанные – комбинированные устройства для многопозиционной лесозаготовки.

Ручной дровокол

Не у всех есть возможность сделать самостоятельно механический дровокол, не говоря уже о покупке нового. Изготовление сложное и дорогое, занимает много времени. Необходимы специальные навыки. Поэтому самым простым и удобным остается традиционный ручной топор или ручной дровокол с полукольцом. Дровокол выигрывает у топора по следующим критериям:

  • Требует меньшей физической нагрузки.
  • Удобнее в использовании – полено не падает, щепки не летят в стороны.
  • Менее травмоопасен.
  • Работа занимает меньше времени.
  • Мобильный и эстетичный.

Главное правило – подобрать удобный и крепкий инструмент. Самым универсальным считается ручной дровокол с полукольцом. В нашем магазине есть серьезный выбор дровоколов Kolundrov, которые облегчат заготовку дров и удовлетворят все ваши требования.

Как сделать дровокол из мотоблока своими руками?


Для разработки данного оборудования не требуются особые навыки. Чтобы изготовить дровокол с двигателем от мотоблока, нужно подготовить стальную болванку и токарный станок.

Чтобы изготовить конусный дровокол, нужно обзавестись:

  • конусом, электрическим двигателем;
  • флагелем;
  • приводной цепью или пасами;
  • валом;
  • болтом или штифтом;
  • подшипниками;
  • опорами под вал (можно использовать карданные опоры жигуля).

При изготовлении оборудования нужно соблюдать следующие нюансы:

конусный мотоблок должен обладать достаточной мощностью для выполнения сложной работы. Оптимально, если в двигателе 8 л

с.;
важно строго следовать правилам безопасности. Нельзя с силой проталкивать небольшие полена, чтобы не травмироваться;
благодаря своей конструкции дровокол справиться с дровами любой породы

При этом полено должно быть в диаметре до 45 сантиметров.

Винтовой дровокол

  • к станине прикрепить редуктор и мотор;
  • насадить вал на конус;
  • вал соединяется с понижающим редуктором с помощью двигателя.

При сборке учитываются важные моменты:

  • насадка не крепится напрямую к двигателю по правилам безопасности;
  • без наличия определённых навыков все работы по части электричества стоит доверить специалисту;
  • цепную и ремённую передачи нужно защитить специальным кожухом;
  • колун должен вращаться при минимальной скорости 250-300 об/мин.

Механический дровокол

  • рама производится из прочного материала;
  • раму стоит установить на шасси или колёса для возможности транспортировать оборудование;
  • к раме прикрепляют гидравлику (гидравлический цилиндр, бак под масло, двигатель для насоса и непосредственно насос, узел для контроля жидкости).

Изготавливая самодельный гидравлический дровокол, нужно задуматься о целесообразности такого механизма. Он может быть крайне невыгодным в экономическом плане.

Дровокол из мотоблока нужно оснастить подставочным столиком для укладывания дров. Ножки стола должны регулироваться под высоту агрегата. Навесные дровоколы на мотоблок – практичные устройства, не занимающие много места, отличающиеся простой эксплуатации, не требующие больших финансовых затрат.

Перед созданием стоит ознакомиться с подробной видео инструкцией.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Ручной колун для дров своими руками

Рассмотрим одну из наиболее популярных и наименее проблемных моделей – пружинный дровокол.

На схеме показана только часть устройства, без рычага.

Расположив над колуном груз и прикрепив к нему ручку, можно с заметно меньшим, чем при ручной рубке, усилием, колоть массивные колоды. При этом ручку (рычаг) не обязательно располагать со стороны колуна – более эффективной является конструкция по принципу колодезного журавля, причем чем длиннее рычаг, тем меньше силы необходимо прикладывать.

Вот так устройство может выглядеть в сборке. Это мобильная модель, которую можно перевозить, опрокидывая назад – на колеса.

Это стационарная модель, на А-образных опорах. Ручка впереди, возле колуна.

Такой дровокол можно собрать из любых достаточно прочных материалов – например, профилированной трубы – с помощью сварки. Основная деталь конструкции – это пружина, например, от подвески автомобиля. Величина груза подбирается опытным путем, в зависимости от жесткости пружины. Этот элемент должен иметь такую массу, чтобы пружина амортизировала колун после развала полена, и при этом обеспечивать достаточную силу воздействия на дерево.

Пошаговая инструкция по созданию самодельного механического дровокола:

  • определиться с размерами устройства. Станина должна находиться на такой высоте, чтобы наклоняться пришлось только, ставя новое полено;
  • изготавливаем станину. В данном варианте использована профильная труба для стойки и горизонтальных опор, швеллер для раскосов (распорок);
  • закрепляем площадку для пружины, укрепляя ее распорками – на эту деталь будет приходится значительное механическое воздействие, поэтому сварные швы необходимо делать сплошными и максимально надежными. Диметр трубы должен быть на 3…5% меньше внутреннего диаметра пружины;
  • закрепить выше площадки для пружины балку, на которую будет опираться колун. Расстояние между этой балкой и площадкой для пружины равно высоте самой пружины. Балка крепится к стойке шарниром;
  • далее крепится колун на длинном рычаге. Напоминаем – чем больше рычаг, тем меньше усилие придется прикладывать для раскалывания дров;
  • привариваем ручку и утяжелитель. В данном случае использован кусок рельсы. После окончания работ желательно покрасить конструкцию, чтобы она не ржавела.

Обратите внимание – «ноги» устройства, то есть горизонтальные опоры, расположены под углом. Такая конструкция обеспечивает повышенную устойчивость

Длина этих опор должна составлять не менее половины длины балки с колуном.

Еще одно достаточно простое ручное устройство – так называемый лом-колун, иногда его называют древокол Бэйли.

Это модель инерционного типа, то есть поднятый вверх по направляющей и отпущенный колун обрушивается вниз под действием силы тяжести. И стойка, и направляющая колуна делаются из двух труб такого диаметра, чтобы большая свободно скользила по меньшей. Устройству регулярно требуется смазка.

В упрощенном виде это обычный колун (топор), металлическая часть которого, снятая с рукояти, закреплена на двух направляющих. Поднятый вверх вручную по круглой стойке, он затем отпускается и идет вниз, раскалывая полено. Никакой амортизации в данной модели не предусмотрено, поэтому под поленом нежелательно делать твердую подставку, которая может повредить лезвие.

Дровокол из бензопилы

Самый простой способ использовать безнопилу как дровокол – установка специальной насадки. Они продаются для определенных моделей и без проблем сопрягаются с устройством.

Для работы с такой насадкой не нужен стол или какое-либо приспособление для удержания поленьев. Их можно придерживать просто ногой. Процесс работы с насадкой показан в видео.

Если такой вариант не устраивает – можно сделать самодельный станок.

Для этого бензопилу в обычной комплектации устанавливают на подготовленной деревянной станине.

Закрепляют все устройство и полотно.

Жесткая рама из труб ПВХ и металла позволяет удерживать изделие на месте, невзирая на сильную вибрацию при работе.

Однако следует понимать – это скорее устройство для распиловки бруса, досок, бревен по длине, чем для раскалывания их на поленья, что хорошо видно в заключительно части ролика.

Дровокол из бензопилы

Самый простой способ использовать безнопилу как дровокол – установка специальной насадки. Они продаются для определенных моделей и без проблем сопрягаются с устройством.

Для работы с такой насадкой не нужен стол или какое-либо приспособление для удержания поленьев. Их можно придерживать просто ногой. Процесс работы с насадкой показан в видео.

Если такой вариант не устраивает – можно сделать самодельный станок.

Для этого бензопилу в обычной комплектации устанавливают на подготовленной деревянной станине.

Закрепляют все устройство и полотно.


Жесткая рама из труб ПВХ и металла позволяет удерживать изделие на месте, невзирая на сильную вибрацию при работе.

Однако следует понимать – это скорее устройство для распиловки бруса, досок, бревен по длине, чем для раскалывания их на поленья, что хорошо видно в заключительно части ролика.

Конусный дровокол своими руками. Простая конструкция для облегчения ручного труда

Перед началом отопительного сезона владельцы дровяных печей и твердотопливных котлов запасаются дровами. Купить или заготовить брёвна в лесу, а затем привезти их на собственное подворье, не является большой проблемой. Да и порезать кругляк на чурки при помощи бензопилы или циркулярного станка не составит сложностей. Многочасовой изнуряющий труд подкрадывается в виде тяжёлого колуна, клиньев и молота, которыми чурбаки раскалывают на поленья.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

  1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
  2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
  3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
  4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Пошаговые инструкции: особенности сборки

В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.

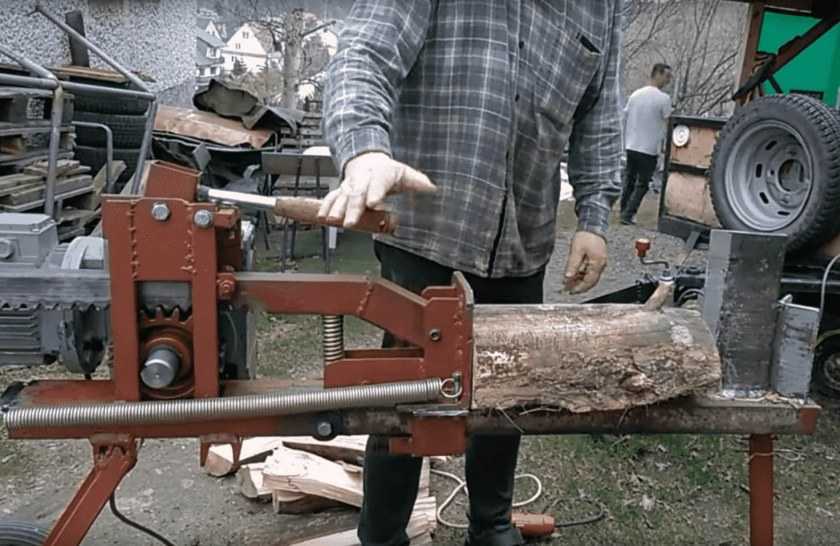

Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.

Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.

Устройство гидравлической модели

Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.

Принципиальная схема гидравлического агрегата

Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.

При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

Основные узлы агрегата

Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.

Как соорудить модель винтового дровокола своими руками: чертежи

Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно  купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.

Так работает самодельный агрегат

Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:

  • насадку нельзя напрямую монтировать к мотору;
  • если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
  • ременная и цепная передачи защищаются специальным кожухом;
  • минимальная скорость вращения колуна – 250-300 оборотов в минуту.

Самодельная винтовая модель

Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.

Устройство простой самодельной установки

Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.

Двигатель от стиральной машины отлично подходит для сооружения дровокола
