Дровокол своими руками - фото инструкция для самодельного изготовления дровокола

Как выбрать?

Правильно подобрать редукторный узел — значит, гарантировать общую надежность системы и ее длительную эксплуатацию. Если же допустить малейшую ошибку, придется в самый важный момент тратить деньги на ремонт или замену какой-либо детали. В худшем же случае придется менять и взаимосвязанные со сломанной деталью элементы

Поэтому очень важно пользоваться помощью профессиональных конструкторов и инженеров

Они обращают внимание на самые разные факторы:

размещение редуктора в пространстве;
режим его работы;
общий уровень загрузки;
температура, до которой нагревается устройство;
род выполняемых задач и степень их ответственности.

Существует немало разновидностей редукторных узлов. Если правильно выбрать элемент, червячный аппарат проработает минимум 7 лет. Срок эксплуатации цилиндрических систем может быть в 1,5-2 раза больше.

Однако получение консультаций у инженеров на практике не всегда возможно. В этом случае вас могут выручить простейшие рекомендации, которые будут рассмотрены далее.

Конструкция

Конусный или реечный дровокол – так называемая морковка – выгодно отличается от альтернативных вариантов исполнения спецтехники высокой производительностью, скоростью подготовки большого количества дров, простым принципом функционирования и несложной конструкцией. Из названия понятно, что основной режущий элемент визуально напоминает морковь: подобно буру, она ввинчивается в структуру полена, мгновенно разделяя его на части.

Требования к конусной насадке:

материал – сталь 40/45;
заготовка – диаметром 80 мм;
длина конуса – 250 мм.

Диаметр заготавливаемого отверстия подбирается, согласно размеру валов выбранного редуктора для механического дровокола. Изготовление конусной насадки несложное: конус надо выточить, после чего нарезается резьба правого направления с шагом 5 мм, профиль – «елочка».

Конусную насадку для «морковки» можно приобрести отдельно, заказать, даже изготовить самостоятельно на токарном станке. А вот купить редуктор для механического дровокола не так просто, здесь нужно четкое понимание программы грамотного выбора.

Особенности и назначение

Гидравлический дровокол представляет собой механический колун, используемый для колки поленьев любой толщины и влажности. Инструмент позволяет механизировать тяжёлую ручную работу и обеспечивает максимальное сокращение трудозатрат. Основным предназначением дровоколов является раскол чурок на несколько частей, причём дополнительная доработка топором после этого не требуется: поленья получаются нужной формы и размера и могут сразу отправляться в топку.

Большое количество положительных отзывов и высокая востребованность дровоколов объясняются следующими очевидными преимуществами этого инструмента:

при работе с агрегатом человеку не приходится низко наклоняться и напрягать спину, что позволяет использовать дровокол всем категориям населения, в том числе женщинам и пожилым людям;
агрегаты имеют очень высокую производительность и способны за 2–3 часа справиться с таким объёмом древесины, на обработку которого посредством топора ушла как минимум неделя;

устройство очень редко ломается и отличается высокой ремонтопригодностью, что объясняется его простой конструкцией и отсутствием в составе сложных узлов и агрегатов;
работа с дровоколом полностью безопасна – для этого следует лишь ознакомиться с инструкцией по эксплуатации и соблюдать данные там рекомендации;
широкий модельный ряд и наличие бюджетных образцов значительно упрощают выбор и делают дровокол ещё доступнее;
работа с прибором не требует определённых технических навыков и больших физических усилий, что выгодно отличает его от топора, при работе с которым необходима хорошая сноровка.

Наряду с очевидными плюсами, слабые стороны у гидравлического дровокола всё же есть. К недостаткам относят большие габариты профессиональных моделей и их высокую энергозатратность. Кроме того, некоторые бытовые образцы с трудом справляются с прочной и слишком жёсткой древесиной, из-за чего нередко возникает необходимость использования традиционного колуна.

Класс

Бытовые – маломощные и дешевые дровоколы небольшой производительности. Сфера использования: заготовка дров для частного хозяйства (обеспечение топливом камина, печи, бани, твердотопливного котла). Бытовые дровоколы наиболее распространены.Полупрофессиональные – мощнее, производительнее и дороже бытовых агрегатов. Сфера использования: снабжение дровами коммунальных предприятий, котельных, гостиниц, многоэтажных домов, пансионатов.

Промышленные (профессиональные) – наиболее мощные и производительные дровоколы, перерабатывающие большие объемы древесины. Зачастую выполняют торцовку бревен. Правда, и цена таких устройств самая высокая. Сфера использования: заготовка дров для коммерческих целей.

Важно: при выборе дровокола обращайте внимание на производителя. Не стоит экономить, покупая дешевый колун малоизвестного бренда. Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей

Такое устройство вряд ли прослужит долго, а при поломке возникнут проблемы с приобретением нужных запчастей.

Бытовой дровокол
Промышленный дровокол

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

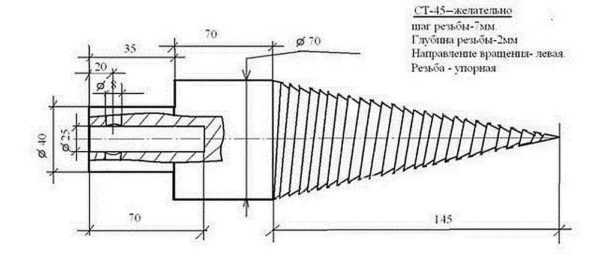

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

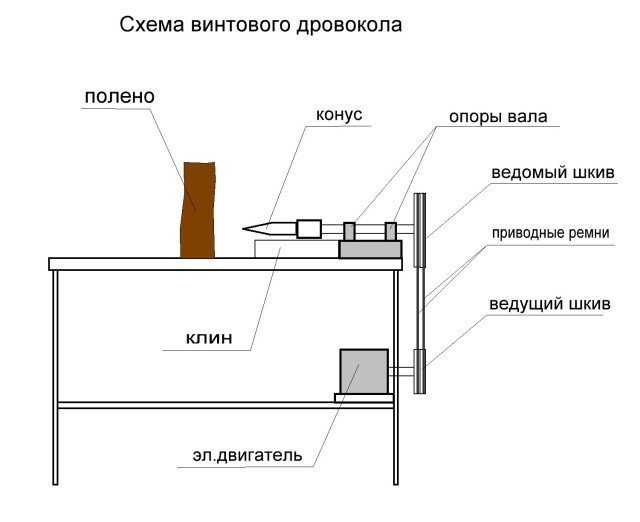

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

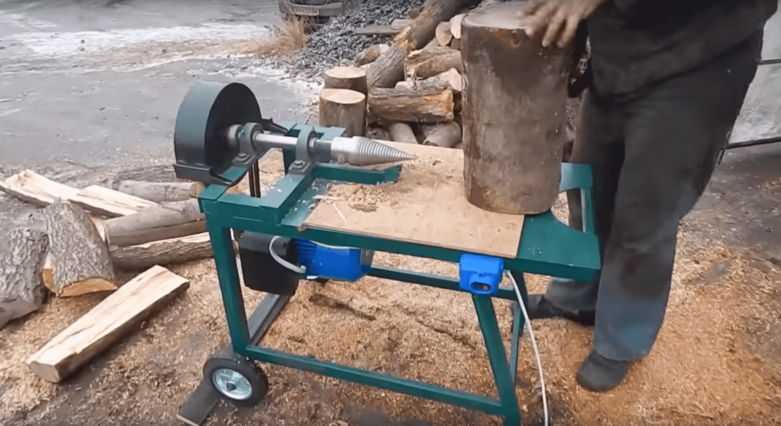

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Установка двигателя и главного вала

После этого можно устанавливать ремни. Сделав это, проверьте траекторию их движения – она должна быть прямолинейной. Если это не так, просверлите новые отверстия в столешнице, куда и установите вал. После этого снова проверьте траекторию. Эту процедуру делайте до получения необходимого результата. Ремни должны передвигаться без биений, иначе, они могут слетать.

Установите конус на вал и закрепите его винтами. Конус должен быть установлен прочно, без люфта. На валу сделайте лыски. Они могут пригодиться в случае, если конус застрянет в полене. Извлекать его придется с помощью трубного ключа. Лыски обеспечат сцепление ключа с валом. После этого установите рассекатель (для его изготовления может пригодиться старый молоток).

Устройство дровокола. Какой редуктор выбрать.

Рабочим органом для раскалывания чурок в вышеперечисленных механизмах является нож из высококачественной стали. Он имеет плоскую или крестообразную форму. Как альтернативу гидроцилиндру, возможно применить редуктор Ц2У-200 с насаженным на выходной вал эксцентриком для создания возвратно-поступательного движения ножа.

В последнее время все большую популярность при заготовке поленьев имеет дровокол с конусной насадкой, прозванной «морковкой», которая похожа на последнюю. Рабочая часть конусного колуна представляет собой деталь, выполненную в виде конуса, по поверхности которого нарезана резьба. Во время работы, вращаясь, дровокол ввинчивается в чурку, тем самым раскалывая ее. Этот процесс происходит достаточно быстро, буквально несколько секунд. В связи с этим производительность конусного дровокола намного выше, чем у других конструкций.

Читать также: Услуги токаря по дереву

Саму насадку конусного дровокола можно купить как на рынке, так и в сети магазинов, занимающихся продажей хозяйственных товаров. Ну, а если человек имеет навыки токарных работ и доступ к станку, ему не составит большой сложности изготовить колун-буравчик самостоятельно. При выборе материала надо отдавать предпочтение заготовкам марки сталь 40 или 45.

Основные размеры следующие:

диаметр заготовки – 80 мм;
общая длина детали составляет – 300 мм;
диаметр отверстия соответствует диаметру выходного вала редуктора;
длина конусной части детали – 250 мм.

Проточив конусную часть, производят нарезание резьбы, параметры которой следующие: направление резьбы – правая, оптимальный шаг 5 мм, профиль – «елочка», тыльная сторона направлена к редуктору.

Приобретя или изготовив насадку конусного дровокола, подбирают редуктор, усиливающий крутящий момент электродвигателя. Наиболее подходящим вариантом является редуктор Ч 100. При небольших размерах поленьев возможно установить червячный редуктор Ч 80. Какой из предложенных вариантов выбрать, придётся определять опытным путём. Возможно вам лучше подойдёт какое-нибудь другое устройство из нашего каталога. Мощность двигателя должна быть от 2,2 до 4 кВт, можно применять и бензиновые двигатели соответствующей мощности.

Затем приступают к изготовлению рабочего стола, размеры рабочей поверхности которого имеют следующие параметры:

ширина – не менее 60 см;
длина рабочего стола, соответственно, составляет 100–120 см;
высота станины – 60–70 см.

При изготовлении используются металлические трубы, уголки размером не менее 50 мм, для повышения массы станины, сверху на нее жестко крепится лист металла толщиной 2-3 мм, который способствует лучшему скольжению чурок. К листу жестко закрепляется приводной двигатель с насадкой дровокола, смещенный к краю по длине стола. При изготовлении конусного дровокола для облегчения его транспортировки на раме предусматривают установку колес.

В местах проживания людей, где нет электрического напряжения, можно использовать мощности трактора или мотоблока – от вала отбора мощности. Также существует способ заготовки дров с помощью легкового автомобиля, причем любой модели. Для этого прежде всего надо иметь сам конусный дровокол и соответствующий переходник. Сам процесс происходит следующим образом. У автомобиля с помощью домкрата поднимается любая сторона от ведущих колес, откручивается и снимается автошина, а на ее место через переходник устанавливается конусный колун. Автомобиль припускается на специальный козелок или подходящий пенек. Затем запускают двигатель и включают передачу, при этом переоборудованная ступица колеса начинает вращаться вместе с конусным дровоколом, а далее процесс заготовки дров происходит так же, как и на специально изготовленном станке.

Хотя для специалиста изготовить конусный дровокол не очень сложно, прежде всего, необходимо определить его рациональное использование, при заготовке небольшого количества дров использовать конусный колун не рационально.

Как сделать нож для гидроколуна

Как описывалось выше, чтобы изготовить нож для дровокола своими руками берется металл не менее 3 мм. Также подойдет двутавровая балка. Некоторые умельцы даже делают из металла толщиной от 12 до 20 мм. Главное заточить хорошо.

Балку обрезаем болгаркой под нужный размер.

Далее все сваривается. Для того чтобы выдерживать углы в 60 градусов, можно вырезать из дерева ориентир. Как это выглядит можно увидеть на фото.

Центральный нож затачивается с обоих сторон. Остальные лезвия только с одно края. Но их тоже можно точить с двух сторон.

Вот как выглядит нож для дровокола, который режет сразу на 8 частей:

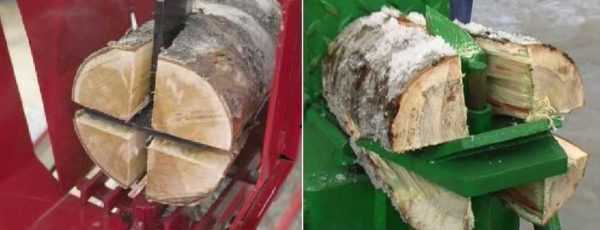

Его преимущество в том, что если опустить максимально вниз, то нижние лезвия скрываются и он начинает колоть на 6 частей.

А вот как выглядит нож для колки на 4 части. При опускании колит только на 2 части.

Видео о том, как выглядит колка на 8 частей.

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

Как выбрать?

Поэтому очень важно пользоваться помощью профессиональных конструкторов и инженеров

Они обращают внимание на самые разные факторы:

размещение редуктора в пространстве;
режим его работы;
общий уровень загрузки;
температура, до которой нагревается устройство;
род выполняемых задач и степень их ответственности.

Самостоятельное изготовление редуктора – просто о сложном

Каждый из перечисленных типов преобразователей имеет свои недостатки. Поэтому, чтобы как можно реже производить ремонт редуктора мотоблока, некоторые фермеры предпочитают оснащать свою технику самодельными преобразователями. Изготовленная своими руками конструкция не редко получается более качественной и надежной. Для работы потребуются:

Крестовые и плоские отвертки;
Ножовка для работы с металлом;
Пассатижи;
Тиски;
Сварочный аппарат.

Для начала потребуется сварить корпус. Для этого можно использовать пластины из нержавеющей стали. Для работы также понадобятся шестерни и валы. Их можно «одолжить» у бензопилы «Дружба». При этом внутри одного из валов инструмента потребуется просверлить отверстие. С противоположной стороны редуктора необходимо установить второй вал, а после него – подшипники и обойму. Выходной вал устройства крепится к шкиву. После этого готовое устройство следует поместить в сваренный ранее корпус и залить внутрь машинное масло.

Подключается сделанный преобразователь по тому же принципу, что и штатный редуктор

При этом обратите внимание, в каком положении находится каждая шестерня. Элементы не должны быть перекошены, а их зубцы должны иметь идеально ровные концы без перегибов и других деформаций

В конце потребуется испытать преобразователь. Советуем не нагружать его сразу же после создания. Для начала протяните заведенный мотоблок по земле – дайте элементам преобразователя соединиться и наладить взаимодействие. Только после этого можно использовать технику по назначению.

Преимущества и недостатки

Основное достоинство любого дровокола заключается в минимизации усилий, необходимых для колки дров. С приобретением подобного инвентаря вам больше не придется наклоняться, поскольку агрегат можно отрегулировать под свой рост.

Если у вас возникнет необходимость в заготовке дров, все, что от вас потребуется – это просто включить установку и подкладывать чурки – а все остальное механизм сделает без вашего участия.

Принцип работы конусного дровокола настолько прост, что справиться с работой может даже женщина или человек пожилого возраста.

Конструкция довольно проста, при этом достаточная мощность невысока – не более 3-4 кВт. Для использования дома хватит винта с параметром 80 мм, а достаточная длина установки составляет 250 мм. Такие изделия довольно компактны и мобильны – их можно устанавливать в любом месте, а при возникновении такой необходимости переносить.

Классификация дровоколов по источнику питания двигателя

По источнику питания двигателя можно предусмотрена следующая классификация приспособлений для колки дров:

электрические;
работающие на бензине;
работающие на тракторной тяге;
с электрическим двигателем и тракторным приводом;
с бензиновым мотором и тракторным приводом.

Электродровоколы

Чаще всего в отечественных магазинах можно встретить электродровоколы. Они имеют свои достоинства: большую мощность и скорость работы. Однако имеются и недостатки: такие устройства потребляют много электроэнергии, а пользоваться ими на участке большой площади неудобно, поскольку устройство «привязано» к проводу, хотя в последнее время в продаже появились модели, работающие и от сети, и от аккумуляторных батарей.

Также, работая с электрическим дровоколом, можно легко получить травму. В этом плане наиболее безопасными считаются реечные электромеханические модели. Электродровокол реечный отличается надежностью и долгим сроком службы.

Устройства, работающие на жидком топливе (чаще всего это бензин), могут обработать большое количество поленьев в короткий срок, но они стоят довольно дорого и ломаются чаще, чем электрические. Использование некачественного бензина практически всегда приводит к выходу двигателя прибора из строя. Поэтому дровокол бензиновый может прослужить меньше, чем электрический.

Обратите внимание! Чтобы сэкономить на электричестве и жидком топливе, стоит приобрести дровокол механический с редуктором. В этом случае еще подойдет самодельный вариант — механический дровокол от мотоблока, сделанный своими руками

Практика показывает, что для тех, кто намерен использовать колун в быту, лучше всего приобрести модель, работающую на бензине или от электричества (возможно, с аккумуляторными батареями). Для заготовки древесины в промышленных масштабах подходят модели с приводом от трактора.

Самыми экологически чистыми моделями считаются электрические колуны. В отличие от устройств, работающих на жидком топливе, они не загрязняют окружающую среду. Также одно из главных преимуществ электрических моделей заключается в том, что в техническом обслуживании они просты благодаря несложной конструкции. Подготовить их к работе также легко. Однако у электрических моделей имеется и серьезный недостаток: если во время работы прибора на полную мощность вдруг произойдет резкий скачок напряжения, колун может выйти из строя, причем такое случается довольно часто.
