Как сделать дровокол своими руками: характеристики различных моделей устройства, особенности их проектирования и монтажа, схемы, фото

Конструкция и принцип работы

Конструкционные особенности конусного дырокола базируются на рабочем взаимодействии гайки и винта, где в роли гайки выступает мягкая древесина. На прочной металлической платформе фиксируется моторедуктор с наконечником, выполненным в форме одно- или двухконусного винта. Он вращается со скоростью от 250 до 400 оборотов в минуту.

В то же время от двигателя приходит в движение и упорная планка, она задвигает стоящий торцом чурбак на движущийся конус. В результате винт вонзается в боковину заготовки, и древесина сразу же раскалывается вдоль своих волокон.

Существуют две базовые конструкционные схемы этих дровоколов. В первой – двухзаходный конус крепится прямо на вал тихоходного электрического двигателя с параметрами мощности 4-5 кВт и количеством оборотов, не превышающим 500.

Во втором варианте используются двуручные шкивы нескольких размеров, а также гибкие приводные ремешки, при этом на вал движка крепится малый шкив, а на вал дровокольного – крупный.

Непосредственно подшипники фиксируются на инструмент в специальном стальном либо чугунном корпусе, он может быть общим для обеих деталей или отдельным для каждого подшипника.

Станина обычно довольно прочная, собранная из стальных труб либо уголков, скрепленных сваркой.

Двигатель винтового дровокола в 220 Вольт, выполняется из плотной инструментальной стали, довольно твердой. Изготовить его своими руками даже опытному токарю в домашних условиях невозможно – он может собираться лишь на заводе.

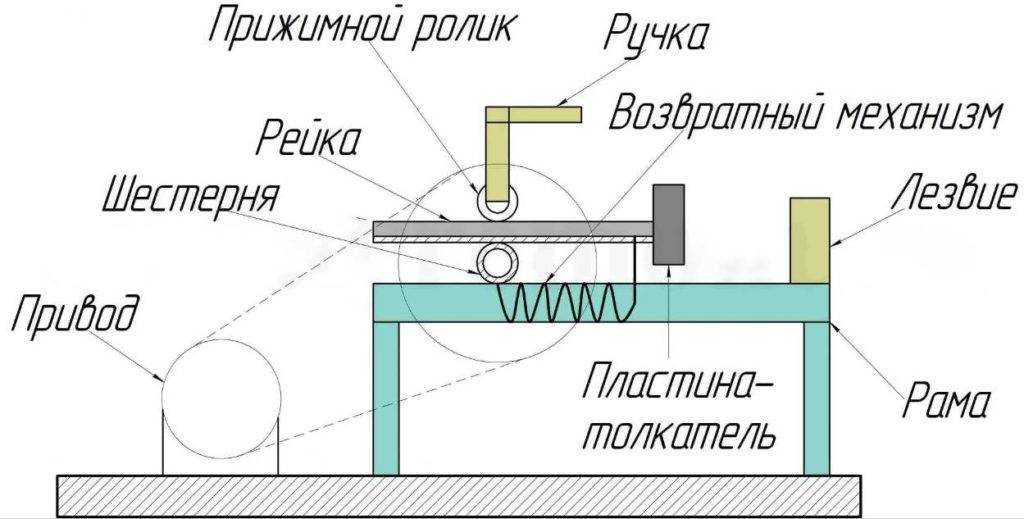

Простые механизмы для колки дров из подручных материалов

Виды дровоколов:

механический (как правило, состоит из ножа, рамы и пружины);
винтовой (раскалывает дрова, вкручиваясь внутрь);
гидравлический (имеет ножи-стамески, позволяющие измельчить полено).

Дровокол для дома

Ручной механический дровокол простой сборки

Механический (или ручной) агрегат для колки дров не предполагает подключения мотора. Он лишь позволяет прикладывать меньше усилий при раскалывании поленьев.

Вот наиболее безопасный способ, как сделать дровокол своими руками:

Сварить круглую раму, немного превышающую диаметр поленьев (оптимально 23 см).
Для этого в качестве основы необходимо взять круг из толстого металла и приварить к нему две трубы, высотой 35 см.
Сверху на конструкцию приварить кольцо, чтобы получился цилиндр.
Внизу закрепить металлический нож острием вверх.
В основании просверлить отверстия для крепления.

Полено в таком дровоколе нужно устанавливать сверху на нож. Ударяя по нему кувалдой, вы делаете свой труд более безопасным. Ведь отсутствует возможность пораниться топором!

ВНИМАНИЕ! ТАКОЙ МЕХАНИЗМ ПОДОЙДЕТ ТОЛЬКО ДЛЯ МЯГКИХ ПОРОД ДЕРЕВА, ЛЕГКО ПОДДАЮЩИХСЯ РАСКОЛКЕ. ПОЛУЧЕННЫЕ ДРОВА ГОДЯТСЯ ДЛЯ РАСТОПКИ КАМИНА

ДЛЯ ДУБА ИЛИ ВЯЗА ЭТО ПРИСПОСОБЛЕНИЕ ОКАЖЕТСЯ БЕСПОЛЕЗНЫМ.

Безопасный дровокол ручного типа

Схема изготовления пружинного колуна

Следующая идея, как сделать дровокол в домашних условиях – это изготовление механизма на пружине. Составляющие:

отрезок швеллера;
металлические уголки;
пружина (от автомобиля);
пластина-нож (можно от старого колуна);
отрезок трубы, немного меньше пружины в диаметре;
шарнирный узел
утяжелитель (рельса).

Основа инструмента

Процесс изготовления:

В первую очередь необходимо при помощи сварки сделать опору дровокола.

Подготовить площадку для пружины.

Выпиливание отверстия

Приварить к опоре площадку, распорки, трубу.

Приваривание деталей

Сделать вырез для крепления балки к опоре.

Балка приваривается в отверстие

Навесить на опору балку с шарнирным узлом.

Опора должна быть установлена на шарнирах

Приварить балку, сохранив ее подвижность.

Шарниры обеспечат подвижность

Прикрепить горизонтально балку и колун.

Положение колуна

Приварить ручку и утяжелитель к инструменту.

Утяжелителем является рельса

Получившийся механизм лучше окрасить для предотвращения появления ржавчины.

С силой опускаясь на бревно, колун раскалывает его на две части. И тут же возвращается в исходное положение. Это значительно экономит силы человека.

Дровокол-морковка в пошаговой инструкции

Ласковое название «морковка» такой механизм получил благодаря конусообразной форме ножа. Вкручиваясь в полено по принципу самореза, он расщепляет древесину изнутри. В работу дровокол приводит электродвигатель.

Процесс изготовления винтового дровокола

Сделайте винтовой дровокол своими руками, используя, чертежи и пошаговую инструкцию:

Изготовить конус из стали марки 45 длиной 13 см и диаметром 5,5 см (толстая часть) под углом 30°.
На токарном станке нарезать упорную левую резьбу глубиной 2 мм с шагом 6–7 мм. Нос конуса должен быть очень острым.
Установить вал в подшипниках и приварить с тыльной стороны фланец (звездочку).
Плотно одеть конус на вал и зафиксировать его штифтом (подойдет болт М8).
К подшипникам приварить опоры автомобильного кардана (на них механизм будет крепиться к столу).
Сделать распорку между валом и двигателем, при помощи которой будет натянута цепь. Для этого подойдет сгон трубы и гайки.
Изготовить стол из толстых досок (подойдет старая дверь) с железными ножками высотой 40 см.
Зафиксировать опоры кардана и электродвигатель мощностью от 2 КВ. Натянуть цепь.

Чертеж ножа-конуса

ВНИМАНИЕ! НАПРАВЛЕНИЕ РЕЗЬБЫ НЕ ИМЕЕТ ПРИНЦИПИАЛЬНОГО ЗНАЧЕНИЯ. НО ПРИ НАРЕЗАНИИ ПРАВОЙ РЕЗЬБЫ ЕСТЬ БОЛЬШАЯ ВЕРОЯТНОСТЬ ИСПОРТИТЬ ИНСТРУМЕНТ ИЛИ КОНУС

Чертеж вала и опоры для конуса

Важные советы по работе:

Изготавливая конусный дровокол своими руками, стоит помнить, что расстояние от конуса до стола должно быть минимальным. Тогда полено не будет вырывать из рук.
Полено для раскола можно устанавливать только вертикально. Иначе древесина может застрять между конусом и столом и согнуть вал.
Цепь и двигатель следует защитить кожухом. Это уменьшит травмоопасность во время работы.
Поленья не должны быть длиннее 0,5 м и шире 0,6 м в диаметре.
Скорость вращения может быть от 150 до 800 оборотов в минуту (оптимально 400–500). Для этого следует использовать редуктор (к примеру, от старого мотоцикла).

Винтовой колун — что это такое?

Простая конструкция конусного дровокола очень эффективна, если требуется переколоть несколько кубометров дров

Колоть дрова, не прилагая при этом больших усилий, можно с помощью винтового колуна. Чтобы понять, как работает это приспособление, достаточно вспомнить, как в процессе неудачного ввинчивания шурупа в деревянную рейку или планку эти предметы раскалывались в месте физического воздействия. Бороться с этим явлением просто — достаточно предварительно засверлить отверстие под саморез, и он пойдёт как по маслу. Принцип раскалывания древесины при вкручивании винта был использован домашними мастерами в рассматриваемой конструкции. Вот только простой шуруп раздвигает волокна недостаточно, поэтому его модифицировали, намного увеличив конусность и уменьшив соотношение глубины резьбы к диаметру инструмента. В результате получили винт, который представляет собой симбиоз клина и самореза. Приспособление легко вворачивается в древесину благодаря резьбовой части и разрывает её по волокнам за счёт многократного увеличения диаметра инструмента.

Схема винтового дровокола

В зависимости от конструкции привода существует несколько разновидностей винтовых дровоколов. В одних винт насажен непосредственно на вал электрического двигателя. Требования к силовому агрегату в этом случае выдвигаются довольно жёсткие — электромотор должен быть низкооборотным (не более 500 об/мин), и достаточно мощным (не менее 3 кВт).

Схема, при которой конус устанавливают прямо на вал электродвигателя, подходит только для тихоходных силовых установок

В других схемах винтовых колунов используются электродвигатели любого типа, а снижение оборотов вращения достигается за счёт применения механических редукторов, ремённых и цепных передач. При этом на вал силового агрегата устанавливают шкив (звёздочку) малого диаметра, а на вал дровокольного конуса — большого. Соотношения их размеров подбирают так, чтобы понизить частоту вращения электродвигателя до приемлемых 300 – 500 об/мин. Иногда при использовании высокооборотных моторов достичь этого без существенного увеличения диаметра ведомой звёздочки (шкива) невозможно. В таком случае устанавливают промежуточный вал и двойную (ступенчатую) передачу.

Максимально упростить конструкцию механического колуна при сохранении высокой производительности можно, установив электродвигатель с редуктором

Все детали конструкции монтируют на прочной станине, которую для удобства работы оснащают откидным столиком.

К достоинствам конусных дровоколов можно отнести:

простоту конструкции;
возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
высокую производительность оборудования;
низкую стоимость установки;
эксплуатация агрегата не требует квалификации оператора.

К сожалению, простая и надёжная конструкция винтовых колунов не лишена недостатков. Огромным минусом конусного дровокола является то, что древесина с переплетающимися волокнами — непреодолимое препятствие для его буравчика, поэтому прикорневые и особо сучковатые чурбаки придётся разделывать другим способом. Второй недостаток заключается в неполном разделении чурок на поленья. Нередко заканчивать разделку большого чурбака на две отдельные части приходится вручную, а это не каждому под силу. Ещё хотелось бы отметить невозможность изготовления конуса дровокола без применения токарного станка. Конечно, занести это в минусы можно лишь частично, поскольку в сети есть множество предложений как по изготовлению, так и по продаже винтов любого размера.

Винтовой колун — что это такое?

Схема винтового дровокола

К достоинствам конусных дровоколов можно отнести:

простоту конструкции;
возможность изготовления в домашних условиях (практически все комплектующие, кроме конуса, можно найти на собственном подворье);
высокую производительность оборудования;
низкую стоимость установки;
эксплуатация агрегата не требует квалификации оператора.

Пошаговая инструкция по сборке

После составления чертежа будущей конструкции и подготовки необходимых узлов и материалов, можно приступать к сборке механического колуна. Лучше всего воспользоваться готовой инструкцией и выполнять работу в чётком соответствии с планом.

При помощи угловой шлифмашины раскраивают металлические уголки и профильные трубы на отрезки, необходимые для изготовления станины.
Из металлического листа толщиной 4 – 5 мм вырезают прямоугольное перекрытие крышки стола и нижнюю полку. Сборка станины
Используя сварочный аппарат, соединяют детали верхней и нижней рамы, после чего к ним приваривают ножки.
В мобильной версии к станине приваривают оси, на которые устанавливают колёса. Монтаж колёс
Монтируют столешницу и полку.
Собирают опорную раму электродвигателя и крепят её к станине.
Монтируют электродвигатель, устанавливают на его валу ведущий шкив.
Собирают узел рабочего вала конуса, для чего подшипники запрессовывают в корпуса. После этого монтируют вал и устанавливают шкивы. Узел в сборе крепят к станине болтами с гайками, предварительно просверлив отверстия в столешнице. После сборки главный вал должен легко вращаться. Шкивы можно устанавливать на шпоночное соединение или крепить боковыми винтами, предварительно сделав на валу углубления. Монтаж главного вала и электродвигателя
Устанавливают ремни и проверяют прямолинейность их траектории. При необходимости вал с опорами сдвигают, просверлив по паре дополнительных отверстий. При вращении не должно быть радиальных и осевых биений, иначе ремни будут постоянно слетать и быстро изнашиваться. Установка конуса
Посредством шпоночного соединения на ведущий вал устанавливают винтовой конус, после чего крепят его винтами. Во время работы конус может застрять в древесине так, что извлечь его можно будет только обратным вращением. Поскольку реверс в данной конструкции организовать проблематично, то придётся проворачивать клин при помощи газового ключа. Избежать его проскальзывания можно, сделав лыски на выступающей части вала.
Устанавливают рассекатель. Рассекатель можно изготовить из старого молотка
Выполняют электрические подключения — монтируют магнитный пускатель, УЗО, проводку.
Запускают станок и проверяют его в действии. Собранный дровокол окрашивают для защиты от коррозии

После проведения испытаний все части дровокола очищают от ржавчины, обрабатывают преобразователем ржавчины, грунтуют и красят.

Требования к конусному дровоколу

Конструкция винтового колуна должна обеспечивать не только высокую надёжность и производительность, но и безопасность во время эксплуатации

Поэтому при выборе схемы агрегата и его изготовлении важно придерживаться требований к оборудованию этого типа и рекомендаций мастеров, опробовавших станок в деле

Гибкая передача — простой и доступный способ изменить скорость вращения винта при использовании высокооборотных электромоторов

мощность электродвигателя должна находиться в пределах от 2 до 4 кВт;
для снижения количества оборотов рекомендуется применять редуктор или гибкую передачу;
частота вращения конусного винта — не более 500 об/мин;
станок в обязательном порядке должен оборудоваться кнопкой включения/выключения (магнитным пускателем) и устройством защитного отключения (УЗО);
вал конуса устанавливается на подшипниковых опорах;
конус должен иметь упорную резьбу;
при ремённой передаче лучше использовать двухручейные шкивы и пару клиновидных ремней;
во время работы подача чурбаков должна осуществляться с их вертикальной ориентацией, иначе возможно заклинивание винта и повреждение установки.

Не стоит идти на поводу «умельцев», предлагающих простейшую конструкцию дровокола, в которой вал с клиновидным винтом зажимают в патрон мощной электродрели или перфоратора. Такое устройство не только имеет низкую эффективность, но ещё и очень опасно, поскольку удержать его в руках при повышенном сопротивлении древесины будет непросто. Если вы всё же решились использовать данную схему, то постарайтесь закрепить инструмент на прочном основании, чтобы использовать его традиционным способом.

Чтобы получить мобильную конструкцию, в приводе станка используют двигатель внутреннего сгорания

Работы по подготовке: приблизительные размеры и чертежи

Прежде чем взиматься за инструмент главное составить хотя бы обычную схему-набросок с размещением ключевых узлов и деталей станка и указыванием его ключевых размеров. Более того, нужно будет схема электрических соединений, к работе над которой можно присоединить знакомого электрика. Предоставленные для вас схемы и чертежи готовых конструкций смогут помочь правильно сконфигурировать дровокол и неошибиться при его изготовлении.

Расположение станка для раскалывания головешек

Наиболее значимым шагом в процедуре создания механического колуна считается изготовление клина, благодаря этому остановимся на этом подробно.

Прекрасным материалом для конуса считается инструментальная сталь, но лишь не всякий токарь возьмётся делать из неё деталь — металл владеет очень высокой твёрдостью и просит специального обращения. Вероятнее всего, винт будет сделан из довольно востребованная марки конструкционной стали — Ст 45. В данном случае его резьбовую часть лучше упрочнить каждым доступным способом — закалкой, азотированием или цементацией.

Чертёж вала конусного дровокола

Чертёж конуса для винтового дровокола

Долгая и продуктивная работа конуса обеспечена только при его правильном изготовлении. Отдавая заказ токарю, обязательно узнайте, что вам необходим винт с конусностью 1:2 и упорной двухзаходной резьбой с шажком 5 – 6 мм. Простая метрическая резьба не подходит из-за причины быстрого износа. Более того, типовый винтовой нарез гораздо хуже входит в дерево.

Размер винтового клина и значение его конусности прямо связаны с самым большим размером раскалываемых головешек, благодаря этому при подсчете показателей бура воспользуйтесь таблицей.

Таблица для расчёта размеров конуса

Приблизительные размеры станины зависят от комплекции оператора и могут составлять:

высота — до 80 см;
ширина — до 60 см (с откидным столом 100 см);
длина — до 85 см.

Очень часто применяется схема с нижним размещением электрического мотора. Это даст возможность обезопасить его вращающиеся части от стружки и щепок. Если же в виде силового аппарата используют мотор внутреннего сгорания, то его устанавливают в одном уровне с клином. Подобная расположение более удобная как во время запуска, так и во время работы, когда потребуется подрегулировать обороты вращения клина, заправить бачок топливом и т. д.

Конус, Поставленный на станине циркулярке, спасает от потребности делать очередной железный стол для работы, выполняет конструкцию многофункциональной и дает возможность беречь лишнее место при хранении оборудования под выступом крыши или в сарае.

В процедуре проектирования конусного дровокола обязательно предполагают метод натяжения цепи или ремня — при помощи добавочной звёздочки или ролика, салазок и т. д. Будет полезно и кожух для защиты, Поставленный на цепной или ремённой передаче. Его можно согнуть из жести и зафиксировать на станине с помощью винтов.

Стоит обратить внимание, как правильно обустроена защита гибкой передачи

Винтовой колун — что это такое и как им пользоваться

Дровокол придуман, чтобы облегчить труд человека, вынужденного раскалывать древесину для отопления. Особенности строения и используемой энергии в таких устройствах отличаются разнообразием и целенаправленностью. Нередко выбор подходящего инструмента осуществляется с учетом вида древесины. Твердые сорта деревьев лучше обрабатывать станком, который работает на электричестве, менее сложные виды дерева легко поддаются механическому устройству.

Дровокол винтовой конусный

Обратите внимание! В домашних условиях, когда количество материала для переработки ограничивается только ежедневными надобностями, не имеет смысла покупать промышленное оборудование. Оно рассчитано на большое потребление мощности и позволяет перерабатывать большой объем

Для подсобного хозяйства вполне достаточно бытового дровокола, который можно изготовить своими руками.

Неважно, к какой разновидности относится инструмент, к бытовой или промышленной, основное деление происходит по принципу работы. Это три распространенных вида:

Самый дешевый из всех (от 6 тыс. руб*.) — механический. Простое устройство, к которому не требуется особенная инструкция. Полено для обработки размещается на металлическом каркасе, после чего к нему применяется сила с использованием ударного инструмента. Размещенное на станке острое лезвие позволяет раскалывать древесину в несколько раз быстрее, чем это делается топором. При этом энергии тратится в разы меньше. Положительные моменты — стоимость и простота сборки, но к отрицательным относят самую низкую производительность из всех имеющихся разновидностей.
Самый популярный вид — винтовой конусный дровокол. Принцип работы отличается от гидравлического или механического наличием основной рабочей детали, от которой станок получил название. Конусный дровокол «морковка», как его называют на промышленном сленге, работает от конуса, получившего свое название от формы рабочей части. Шарнирная шпилька, управляющая основной рабочей деталью, получает энергию от источника электричества. Это может быть самый простой электродвигатель, в поисках которого народные умельцы особенно не заморачиваются. Часто используют старый от стиральной машины или другого функционального устройства, пришедшего в негодность, но сохранившего мотор в исправности.

На заметку! Винтовой колун, собранный собственноручно, пользуется огромной популярностью. Этому в немалой степени способствует его дешевизна, простота изготовления и существенное облегчение бремени ежедневных работ по колке дров. А в них неизменно наступает необходимость, если отопление производится древесиной.

Принцип работы гидравлического устройства прост, при его работе энергия направлена на гидроцилиндр. Цилиндр перенаправляет ее на шток, а шток заставляет работать упор. Мощность такого устройства зависит от объема цилиндра, но даже небольшой по объему может создать достаточно мощное усилие, чтобы расколоть деревянную чурку. Двигаться может или дерево, или нож, но создаваемого усилия давления все равно хватает, чтобы произвести раскол.

Важно! Чурки или поленья все равно приходится подставлять к устройству вручную, поэтому считается, что у дровокола низкий уровень безопасности. Если заготавливается большой объем, физической работы все равно приходится делать много, но это все же не колка топором вручную

Дровокол конусный своими руками

Подготовительные работы: примерные размеры и чертежи

Перед тем как браться за инструмент важно составить хотя бы простую схему-набросок с расположением основных узлов и деталей станка и указанием его основных размеров. Кроме того, понадобится схема электрических соединений, к работе над которой можно подключить знакомого электрика

Представленные вашему вниманию схемы и чертежи готовых конструкций помогут правильно сконфигурировать дровокол и избежать ошибок при его изготовлении.

Компоновка станка для раскалывания поленьев

Важнейшим этапом в процессе создания механического колуна является изготовление клина, поэтому остановимся на этом подробнее.

Лучшим материалом для конуса является инструментальная сталь, вот только не всякий токарь возьмётся изготавливать из неё деталь — металл обладает повышенной твёрдостью и требует особого обращения. Скорее всего, винт будет изготовлен из самой популярной марки конструкционной стали — Ст 45. В таком случае его резьбовую часть лучше упрочнить любым доступным способом — закалкой, азотированием или цементацией.
