Прокладка электропроводки на открытом воздухе

Прокладка электричества на открытом воздухе требует строгого соблюдения норм безопасности из-за постоянного воздействия влаги и перепадов температур. Обычно такие работы занимают от двух до пяти дней в зависимости от площади участка. Правильный и безопасный монтаж электропроводки на улице исключает риск короткого замыкания и поражения током. Это основа комфорта в саду или на придомовой территории.

Базовые знания перед стартом

Перед тем как брать в руки инструмент, нужно оценить свои силы. Без базовых знаний электрики за дело лучше не браться. Я всегда опираюсь на ПУЭ, ГОСТ и СНиП, так как это единственные гарантии, что дом не сгорит. Работа требует предельной аккуратности и понимания принципов заземления. Оценка сложности зависит от количества точек освещения и общей длины трассы.

Перечень необходимых материалов

Для качественной работы понадобятся компоненты с высокой степенью защиты. Выбирайте материалы с маркировкой IP65 и выше. Покупать всё лучше в специализированных строительных магазинах, чтобы избежать подделок.

• Кабель ВВБШв (бронированный для земли) — расход по фактической длине трассы + 10% запас.
• Гофрированная труба ПНД (черная, стойкая к УФ) — по всей длине прокладки.
• Распределительный щиток уличный (влагозащищенный) — 1 шт.
• Автоматические выключатели (на каждую линию) — от 2 до 5 шт.
• УЗО (устройство защитного отключения) — 1-2 шт.
• Заземляющие стержни и стальная полоса — комплект на одну точку заземления.

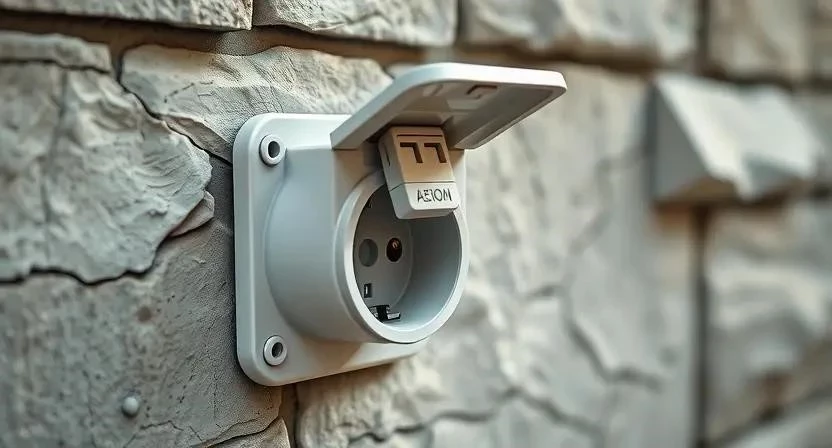

• Розетки уличные с крышкой (IP65) — по количеству точек.
• Светильники фасадные или садовые — по проекту.
• Герметик силиконовый weatherproof — 2-3 тюбика.
• Дюбеля, хомуты и стяжки — по 50-100 шт.

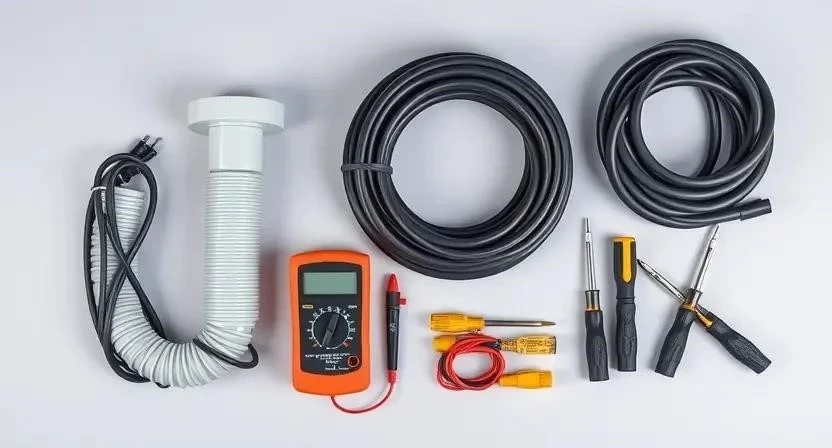

Инструментарий электрика

Инструменты должны быть исправными и с изолированными ручками. Часть дорогого оборудования можно взять в аренду, если планируете делать такой монтаж один раз в жизни.

• Мультиметр — проверка напряжения и целостности цепи (обязательно).
• Набор отверток (крестовые, плоские) — монтаж щитка и розеток (обязательно).
• Пассатижи и кусачки — резка и зажим проводов (обязательно).
• Стриппер — быстрое снятие изоляции без повреждения жил (желательно).
• Обжимник (кримпер) — для надежного соединения наконечниками (желательно).
• Штроборез — если проводка идет по фасаду (аренда).
• Перфоратор — отверстия в бетоне или кирпиче (обязательно).
• Лопата или мини-экскаватор — копка траншей (обязательно).
• Строительный уровень — установка столбов и щитка (обязательно).

Планирование трассы

Грамотная разметка предотвращает случайный разрыв кабеля при будущих работах в саду. Я всегда рисую схему на бумаге с точным указанием всех потребителей. Нужно определить места установки опор, если проводка воздушная, или проложить маршрут траншей. Важно обходить корни крупных деревьев и водостоки.

Подготовка основания и траншей

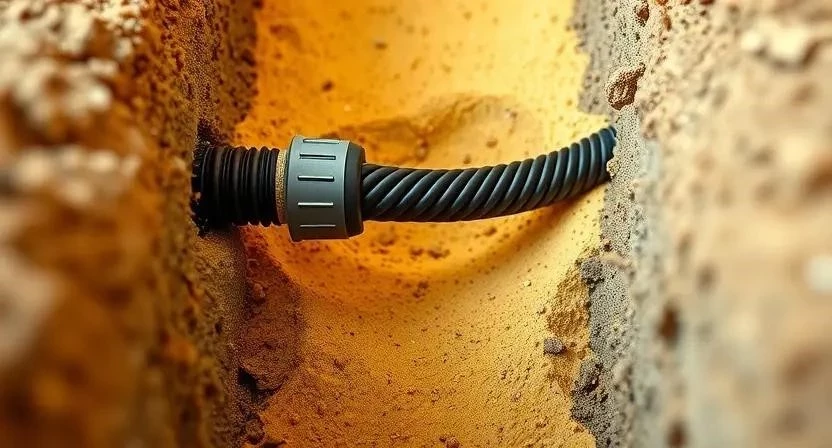

Подготовку начинаем с рытья траншей. Глубина должна быть не менее 70-80 см, чтобы кабель не пострадал от промерзания почвы или случайного удара лопатой. На дно обязательно засыпается песчаная подушка толщиной 10 см. Это защитит изоляцию от острых камней и давления грунта. После этого укладывается защитная труба ПНД, которая служит дополнительным барьером.

Технология монтажа по шагам

Начинайте работы с полного обесточивания сети. Соблюдайте последовательность, чтобы не переделывать этапы.

1. Разработка схемы (2 часа). Определяем точки подключения и мощность каждого прибора.
2. Подбор кабеля (1 час). Выбираем сечение (обычно 2.5 мм² для розеток и 1.5 мм² для света).
3. Земляные работы (6-10 часов). Копаем траншеи с песчаным основанием.
4. Укладка гофры/труб (3 часа). Раскладываем ПНД трубы по маршруту.
5. Затяжка кабеля (2-4 часа). Протягиваем провод через трубы, избегая резких изгибов.

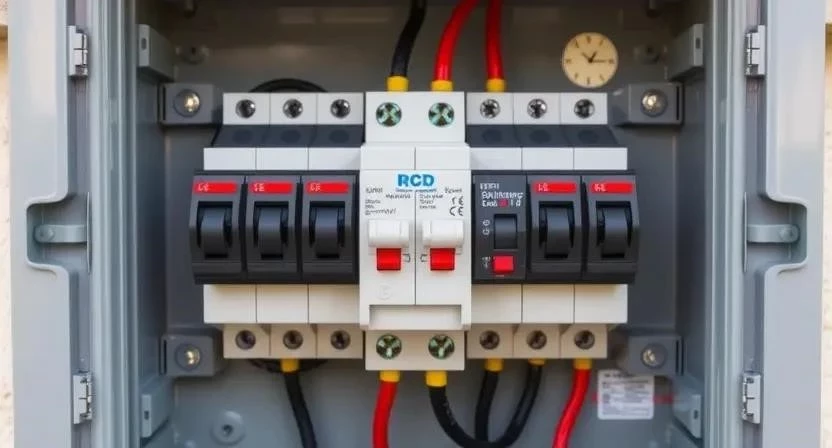

6. Монтаж щитка (4 часа). Устанавливаем влагозащищенный бокс на стене здания.
7. Сборка автоматики (2 часа). Подключаем УЗО и автоматы согласно схеме.
8. Установка точек (4 часа). Монтируем розетки и светильники, герметизируем вводы.
9. Создание заземления (4 часа). Забиваем контур и соединяем его с главной шиной.
10. Финальный тест (1 час). Проверяем напряжение мультиметром и срабатывание УЗО.

Я однажды забыл проверить кабель на целостность перед тем, как затянуть его в длинную трубу. В итоге обнаружил разрыв в середине, и пришлось переделывать всю работу. Теперь я всегда тестирую каждый отрезок провода перед укладкой.

Технические нюансы и нормы

Температура воздуха при работе с герметиками должна быть выше +5 градусов, иначе адгезия будет слабой. Время полного высыхания большинства уличных sealant-ов составляет от 12 до 24 часов. Помните про совместимость материалов: ПВХ-гофра не должна контактировать с агрессивными химикатами. Правильное заземление — это не рекомендация, а требование ПУЭ, без которого уличная сеть становится смертельно опасной.

Типичные промахи новичков

Ошибки в электрике стоят дорого. Я видел, как сосед использовал обычный белый ВВГ для сада, и через одну зиму изоляция просто потрескалась от мороза.

1. Неверное сечение. Слишком тонкий провод греется под нагрузкой, что ведет к пожару.
2. Игнорирование УЗО. Без него утечка тока во влажной среде может привести к трагедии.
3. Мелкая глубина траншеи. Кабель поднимается на поверхность при пучении грунта.
4. Плохая герметизация. Попадание воды в коробку вызывает окисление контактов.
5. Отсутствие заземления. Корпуса светильников могут оказаться под напряжением.

Расчет затрат на электромонтаж

Стоимость зависит от выбранного кабеля и сложности ландшафта. Я сэкономил около 15 000 рублей, выкопав все траншеи самостоятельно, хотя спина после этого болела неделю.

Эксплуатация и уход

После завершения монтажа сеть можно эксплуатировать сразу, если герметики высохли. Рекомендую проводить визуальный осмотр раз в год перед началом сезона. Проверяйте целостность изоляции у выходов из земли и надежность крепления светильников. Срок службы качественного бронированного кабеля в трубе составляет до 30 лет.

Варианты реализации проводки

Существует два основных метода прокладки. Подземный способ надежнее и эстетичнее, но требует тяжелого физического труда. Воздушная линия (по столбам) монтируется быстрее, но подвержена влиянию ветра и обрывам.

Для управления светом я рекомендую системы «умный дом» с датчиками движения и освещенности. Это не только удобно, но и экономит электроэнергию. В плане кабелей ВВБШв — золотой стандарт для земли, а СИП (самонесущий изолированный провод) идеален для воздушных пролетов.

Ответы на частые вопросы

Какой кабель выбрать для улицы?
Для прокладки в земле оптимален ВВБШв с броней. Для воздуха — СИП.

Нужен ли УЗО для уличной проводки?
Да, это обязательно. УЗО сработает при утечке тока, спасая человека от удара.

Как защитить проводку от грызунов?
Используйте толстостенные трубы ПНД. Грызуны редко прокусывают такой пластик.

Какая глубина траншеи для кабеля?
Стандарт — 70-80 см. В местах с высокой проходимостью можно увеличить до 1 метра.

Можно ли использовать обычные розетки на улице?
Категорически нет. Только специализированные с классом защиты IP65 и выше.

Как часто проверять уличную проводку?
Раз в год, желательно весной, чтобы убедиться, что грунт не сдвинул кабель.

Что делать при обрыве кабеля?
Обесточить сеть, найти место разрыва и соединить кабель с помощью термоусадочной муфты.

Меры безопасности: При работе всегда используйте диэлектрические перчатки. Никогда не работайте с электрикой в дождь или при сильной влажности. Перед любым вмешательством в щиток проверяйте отсутствие напряжения мультиметром. Все соединения должны быть надежно затянуты, чтобы избежать искрения.
