Варианты укладки тротуарной плитки: примеры в схемах и рисунках, фото и видео

Схемы укладки

Разработаны 4 основных схемы укладки, приведенные на фото ниже.

Правила изготовления узора/орнамента

Несмотря на правильную форму, существуют оригинальные схемы раскладки, как на фото ниже.

Пример рисунка цветных ФЭМ.

Узор может быть непрерывным либо хаотично расположен из цветных плиток на поверхности мощения серым бетоном.

Редкий разбросанный узор.

Однотонная тротуарная плитка

При использовании не окрашенных плиток восприятие тротуарного покрытия практически не зависит от схемы укладки. Однако существуют нюансы:

  • вместо разноцветной плитки можно использовать элементы с рельефом на лицевой поверхности (элементы противоскольжения), чтобы обеспечить безопасность в гололед, их не обязательно укладывать вплотную друг к другу;

  • интересно смотрится светящаяся плитка, которую, размещают в очень ограниченном количестве (1 – 3 на квадратный или погонный метр).

Схемы узоров для цветных ФЭМ

Обычно дизайнеры применяют следующие методы при декорировании садовых дорожек и зон отдыха цветным Ромбом:

  • два контрастных цвета – продольные/поперечные полосы, свет/тень, звезда/ромб, как на схеме;

  • многоцветный орнамент – необходим точный расчет количества элементов ФЭМ каждой расцветки;

Звезда

Для зон мощения различной величины и конфигурации существует две схемы укладки с рисунком «Звезда»:

  • классическая – изящнее смотрится на узких дорожках и парковках для одного авто, промежутки между углами фигуры заполнены плиткой другого цвета, подчеркивающей нужный дизайнеру рисунок, как на фото;

  • с шестиугольниками – более подходит для широких тротуаров, зон отдыха и стоянок для нескольких машин, звездочки перемежаются фигурами правильной геометрической формы другого цвета, заметной на фото;

В первом случае каждая фигура имеет две точки соприкосновения с любой соседней. Во втором варианте – только одну, зато между ними появляется дополнительный геометрический орнамент.

Объемный 3D рисунок

При получении трехмерной картинки используются стандартные схемы укладки, рассмотренные выше. Объем получается, благодаря применению трех оттенков одного цвета либо сочетанию трех разных.

Простейший объемный рисунок.

Для получения оригинальных объемных узоров можно экспериментировать с цветом и схемами раскладки. Например, размещая по три элемента одного цвета вплотную к таким же фигурам других оттенков/тональностей, можно получить эффект, как на фото снизу.

Как проверить готовую плитку на качество

Визуально определить, качественная перед вами плитка или нет, практически невозможно. Но есть некоторые хитрости, которые помогут выбрать более или менее качественный материал:

  1. Постучите по нему. Если звук звонкий, значит, плотность плитки высокая. Соответственно, и прочность на должном уровне, изделие хорошо просушено.
  2. Яркий цвет – это признак большого количества внесённых пигментов. А они понижают качественные характеристики материала.
  3. Если на срезе цвет располагается только в верхней части изделия, то велика вероятность, что цвет со временем исчезнет или поблёкнет. Пигмент должен быть равномерно распределён по всему телу плитки.
  4. Отсутствие пузырей и трещин – тоже признак качества.
  5. Наличие сертификата говорит о том, что производство налажено по стандартам или техническим условиям, которые зарегистрированы в государственных органах.

Вот, что вас ожидает, если выбрать некачественный материал

Предыдущая БлагоустройствоНовогодняя сказка у порога: морозостойкие светодиодные уличные гирлянды
Следующая БлагоустройствоПростые и оригинальные идеи для тех, кто не знает, как сделать кормушку для птиц своими руками из подручных материалов

Советы по использованию пропитки

Чтобы обработка покрытия была действенной, необходимо соблюдать некоторые условия:

  1. Перед применением рекомендуется испытать пропитку на малозаметном участке.
  2. Обрабатываемую поверхность нужно предварительно подготовить, в том числе замазать трещины и сколы. Свежеуложенную плитку можно сразу покрывать финишным слоем, минуя этап дополнительной обработки.
  3. Если необходимо срочно обработать плохо просохшую поверхность, то можно использовать пропитку Неогард. При этом следует учесть, что такой способ недолговечен.
  4. Любую пропитку рекомендуется наносить обильным слоем, стараясь исключать образование потеков.
  5. Чтобы нанесенный слой скорее просох, с обработанной поверхности следует убирать излишки пропитки. Удаление можно произвести губкой, аккуратно промокая поверхность.

Для вновь укладываемых покрытий фрагменты мощения можно обработать гидрофобизатором с помощью объемного метода: плитку поместить в раствор на несколько секунд, затем вынуть и замостить размеченную территорию.

Преимущества и недостатки 3Д плитки

Изделия с трехмерным эффектом, обладают следующими плюсами:

  • Высокой экологичностью. Также как при производстве обычных тротуарных плит, при изготовлении 3D изделий используются натуральные природные компоненты. В состав, наносимой на поверхность краски, не входят токсины и вредные для здоровья человека вещества.
  • Прочностью, долговечностью и устойчивостью к износу и истиранию.
  • Возможностью использования в условиях высокой влажности и при перепадах температурных режимов (от +50 до -45 градусов).
  • Устойчивостью к химическим веществам.

Благодаря, нанесенному защитному покрытию, плитка выдерживает большие нагрузки. По ней смело можно ходить, ездить на велосипеде и машине. Кроме этого рисунок не будет выгорать даже при длительном воздействии ярких солнечных лучей.

Среди недостатков тротуарной плитки 3Д, можно выделить:

  • Высокую стоимость. Если обычная плитка обойдется в пределах 500 рублей за 1м2, то за 3Д изделия придется заплатить порядка 3 000 – 8 000 рублей за «квадрат».
  • Особенности монтажа. Для плитки с трехмерным рисунком необходимо создать идеально ровную и прочную бетонную поверхность. Кроме этого плиты нельзя резать, чтобы не нарушить целостность композиции, что тоже приводит к затруднениям в процессе укладки тротуарного покрытия.

Изготавливается 3Д плитка исключительно из высококачественных цементных смесей, методами вибропрессования, гиперпрессования и вибролитья. Процесс производства обычной плитки и трехмерной отличается только нанесением рисунка и конечной обработкой.

Примеры раскладки наименее известных коллекций

Брусчатка «Шестигранник» обладает размерами 230 на 260 миллиметров и имеет лишь один способ стыковки. При всем этом разноцветные узоры можно создавать разные. При ширине дорожки во дворе, кратной размеру в 220 миллиметров, для укладки у бордюра хватит половинок. При соединении дорог под углом сто двадцать или же шестьдесят градусов картинка укладки никак не нарушается.

Немного видов исполнения и соответственно укладки брусчатки «Чешуя»

В конце мы предлагаем вам рассмотреть разные варианты укладки тротуарной брусчатки, которые способны послужить примером при разработке своими руками своих индивидуальных схем покрытий в личном дворе.

Требования к тротуарной плитке

Основные требования к тротуарной плитке:

  • Прочность бетона на сжатие. Обозначается как В24, где В – это класс прочности, а 25 – минимальная нагрузка, которую выдерживает конструкция (25 Мпа или 254 кгс/см2). Для плитки применяются классы от 22,5 до 40.
  • Морозостойкость. Имеет маркировку не ниже F200, где F – марка морозостойкости, а 200 – это количество циклов заморозки и оттаивания (от -20 до +20 °С).
  • Истираемость. Показывает, насколько изменится объем и вес плитки при воздействии трения. Используется маркировка G1 (не больше 0,7 г на см²)
  • Группа эксплуатации. Делится в зависимости от воздействия нагрузок в процессе использования: А – пешеходные и уличные тротуары, Б – остановки для общественного транспорта или велосипедные дорожки, В – места для автомобильных стоянок, АЗС и дорог с небольшим трафиком, Г – контейнерные терминалы или складские помещения.
  • Поглощение воды. Влияет на срок службы плитки, так как при высоком проценте впитывания её может разорвать при замерзании и оттаивании. Количество влаги не должно превышать 5-6 % от массы изделия.

Плитка под снегомИсточник i.imgur.com

Также в составе тротуарной плитки при её изготовлении должно быть минимальное количество влаги, так как это напрямую влияет на её прочность.

Видео описание

Весь процесс изготовления тротуарной плитки смотрите в видеоролике:

Коротко о главном

Существует 2 метода изготовления тротуарной плитки: вибропрессом и вибролитьём.

Для изготовления бетона следует учитывать пропорции и порядок замешивания, так как это сильно влияет на конечный результат.

Вибростол для плитки рекомендуется делать из прочного железа, а также использовать фабричный мотор. Это позволит увеличить ресурс работы и производительность.

Высохшую плитку, которую только достали из формы, рекомендуется использовать только через 4-5 дней, так как до этого она будет менее прочной.

Выбор плитки и необходимых инструментов

Толщина вибролитой цементно-песчаной плитки зависит от назначения покрытия:

  • под пешеходную нагрузку: 25-40 мм;
  • с возможностью подъезда автотранспорта, парковка: 40-60 мм.

В частном домовладении оба вида плитки кладут на песчаное основание, кроме тех случаев, когда грунт на участке до значительной глубины является подвижным. Тогда приходится отливать основание из бетона. Чтобы покрытие не выглядело монотонным, помимо обычной серой, приобретают некоторое количество цветной плитки.

Достаточно равномерно распределить ее по площадке в шахматном порядке и та будет выглядеть совсем иначе

Важно сразу закупить плитку на всю площадку. Замечено, что даже у одного производителя плитка из разных партий отличается в размерах

Разница незначительная — в пределах 2 мм, но постепенно накапливаясь, она приводит к заметному смещению шва в конце ряда.

Предусматривают запас до 5% — на случай повреждения материала по неосторожности. Размеры модулей подбирают так, чтобы на участке их умещалось целое количество

Нет ничего страшного в том, что плитку придется подрезать, она относительно легко поддается обработке. Но все-таки следует из эстетических соображений стремиться использовать только целые модули.

Потребуются инструменты:

  1. штыковая и совковая лопаты;
  2. правило;
  3. трамбовка или виброплита;
  4. уровень. Размеры у объектов ландшафтного дизайна велики, потому пузырьковый уровень не годится. Используют водяной или лазерный. Для любителя первый предпочтительнее как более простой в эксплуатации;
  5. киянка с обрезиненной поверхностью;
  6. колышки и моток бечевы либо капроновый шнур — для разметки;
  7. рулетка;
  8. бетономешалка или корыто — для приготовления цементно-песчаной смеси и раствора.

Также необходимы источник воды и средства для ее доставки — шланг или лейка.

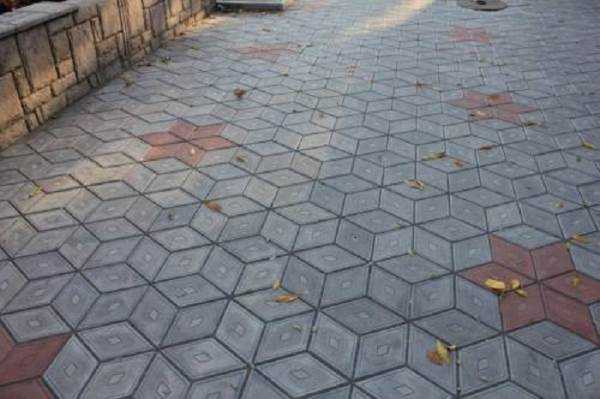

Мощение Ромбом сложных участков

Для радиусных и извилистых тропинок тротуарная плитка Ромб – не самый подходящий вариант. Например, на схеме ниже потребуется подрезать большое количество элементов мощения.

При этом, благодаря правильной геометрии и вертикальной/горизонтальной симметрии, отходы кроя резко снижаются, так как обрезки можно использовать на противоположной стороне дорожки. Но повышается трудоемкость работ, расход абразивной оснастки для УШМ.

Таким образом, предпочтительнее выбирать тротуарную плитку Ромб для мощения прямолинейных тропинок, зон отдыха и парковок с прямолинейной геометрией. Это снизит трудоемкость благоустройства территории и время работ.

Хорошая реклама

Самое читаемое

Порядок действий при обработке плитки

При пропитке поверхность плитки покрывается своего рода защитной пленкой, поэтому рекомендуется тщательно подготовить покрытие к обработке. Все работы можно разделить на несколько этапов:

  1. Подготовительный. Покрытие очищается от мусора и пыли. Если имеются застарелые загрязнения, их тоже рекомендуется удалить с помощью моющих средств, предназначенных для ухода за тротуарным покрытием.
  2. Гидрофобизационный. На очищенную и полностью высушенную поверхность наносится гидрофобный состав, по своему виду напоминающий прозрачную водоотталкивающую пленку. Количество обработок – произвольное, но прежде чем наносить последующие слои, необходимо удостовериться, что предыдущий полностью высох. В противном случае слои не схватятся друг с другом.
  3. Завершающий. На этом этапе поверхность покрывается финишным слоем – декоративным, в основном это специальные лаки. Средства для финишного покрытия придадут видимость «мокрого камня», которая только усилит натуральные оттенки, возвращая потускневшие от времени краски.

Обработанной плитке требуется 2 недели для полного высыхания.

Выбор размера и способа укладки: что нужно знать

Тротуарная плитка широко используется для оформления городских улиц и частных владений. И если для населенного пункта больше подойдут простые варианты мощения, то для придомовой территории подойдут любые варианты, подходящие к общей стилистике.

Оформление придомовой территорииИсточник krrot.net

При выборе способа мощения и вида элементов следует учитывать следующие характеристики:

  • размеры и форма поверхности;
  • особенности территории;
  • цветовое решение;
  • назначение пространства.

Чтобы сэкономить временные затраты на обустройство территории нужно свести объём подрезаемых материалов к минимуму, благодаря чему также получится снизить затраты.

Для поверхностей с повышенной нагрузкой используют брусчатку, фигурная плитка позволит воплотить оригинальные задумки в действительность, камни различной величины помогут сделать сложную мозаику.

Тротуарная плиткаИсточник asfalt-prof.ru

Одноцветную плитку применяют для небольших участков, тропинок, для основной дорожки можно использовать разноцветные элементы. Многоступенчатая укладка позволит оформить неровные участки с сильными перепадами высоты.

Оформление дорожек тротуарной плиткойИсточник ulikes.ru

Разноцветная поверхность визуально сжимает пространство, для маленьких участков стоит подбирать элементы простой формы и одного цвета. Простая гладкая плитка зрительно расширяет границы поверхности. Плитка квадратной и прямоугольной формы является универсальным материалом для разных вариантов мощения.

Вариант укладки тротуарной плиткиИсточник design-homes.ru

Варианты создания 3D-эффекта

Для того чтобы нанести 3D-изображение на плитку, используют два способа.

  • Флексографическая печать. Для этого потребуется фотополимеризующая основа, для нее нужны краска или каучук. Объем на изображении будет достигнут из-за того, что используются контраст, тени и блики на фоне: светлом или темном. Таким образом узор приобретает объем и смотрится реалистично. Стоимость этой технологии невелика, а результатом становится плитка, которая служит долго и выглядит привлекательно на протяжении всего срока службы.
  • УФ-печать – значительно более дорогая процедура. На плитку наносится полноцветное изображение. От метода флексографической печати ее отличает более высокое качество цветопередачи. Это достигается за счет более широкого спектра тонов и полутонов, а также бликов.

После того как рисунок нанесен, нужна финишная обработка. Ее суть в том, что рисунок, который уже нанесли на плитку, подвергается заливке высокопрозрачной полимерной смесью, иногда используют состав, устойчивый к изменениям температуры. Для него применяется эпоксидная смола. Потом этот слой уплотняют и выравнивают, после чего производится окончательная обработка воздухом, который направляют струей посредством высокого давления. Также это может быть холодная жидкость.

Как укладывать плитку?

Перед укладкой плитки необходимо выяснить технические свойства материала. Эту информацию может предоставить продавец брусчатки. Прежде чем покупать плитку, следует убедиться в ее прочности. Этот показатель определяет место будущей укладки. Например, некоторые плитки способны выдержать только нагрузки, которые создает человек. Для организации автомобильной стоянки такой материал не подходит.

Второй важный нюанс – внешний вид плитки. Ее поверхность должна быть шероховатой, чтобы люди не скользили на тротуаре после дождя. Следует учитывать размер плитки и будущей дорожки

Если они не совпадают, то материал придется отрезать вдоль бордюра, на что тоже нужно обратить внимание

Большинство владельцев частных участков вдоль плитки укладывают ливневки, обеспечивающие естественный сток воды.

Непосредственно перед покупкой необходимо подсчитать количество материала, которое потребуется для организации тротуаров. Для этого следует заранее подготовить чертеж участка с указанием места расположения и протяженности дорожек.

Правила укладки плитки

Перед укладкой плитки необходимо разметить и подготовить территорию, где должна появиться дорожка. Земля выравнивается по уровню так, чтобы уклон шел в сторону от дома. Вдоль будущей дорожки следует вбить несколько колышков и между ними протянуть нить. Затем вдоль последней устанавливаются бордюры на требуемой высоте.

Для выравнивания дорожки используют отсев, щебень или песок. После укладки материала его следует обильно полить водой и уплотнить с помощью виброплиты.

После завершения приведенных этапов нужно зафиксировать бордюры. Следом готовится смесь из цементы и песка в пропорции 1 к 4. Ее используют для подсыпки под плитку. Смесь разравнивается посредством грабель. От уровня подсыпки зависит надежность крепления плитки к основе.

Укладку первой брусчатки следует вести с особым старанием. Она определяет уровень последующих рядов. Плитку необходимо выравнивать относительно всех плоскостей. В конце каждую брусчатку нужно простукивать резиновым молотком.

После завершения укладки швы между плитками заполняются сухой смесью. Если во время работы брусчатка треснула, дефекты можно заделать цементом и песком (пропорция 1 к 2).

Гидрофобизатор или лак для плитки: что лучше?

И тот, и другой вид обработки поверхности имеют свои достоинства и недостатки. Гидрофобизатор станет отличной защитой для тротуарного покрытия, предотвратит разрушение материала от влаги, негативного воздействия химических агрессивных веществ и атмосферных осадков.

Кроме этого, гидрофобизатор может проникать вглубь плитки, заполняя поры и образуя своеобразную гидроизоляцию. Однако от механических повреждений пропитка не спасет и декоративными свойствами не обладает, так же как и не вернет покрытию прежней эстетичности.

Лак для камня тоже применяется в качестве водоотталкивающего финишного покрытия, создавая мокрый эффект камням. Недостатком может стать плохая устойчивость к механическим повреждениям – на плитке со временем появляются трещинки, сквозь которые проникает влага и разрушает конструкцию.

Однако покрытая лаком для тротуарной плитки поверхность приобретает обновленный внешний вид и выглядит эффектно. Что касается цены, то, например, обработка брусчатки пропиткой даже в несколько слоев выйдет дешевле, чем покрытие той же площади лаком.

Какой бывает?

Вибропрессованная тротуарная плитка отличается цветом, размером, формой, фактурой, количеством слоев. Ее цветовые решения разнообразны: покупатель может приобрести модули серого, песочного, красного, черного цвета. Помимо того, в продаже встречается материал коричневого, терракотового, зеленого, белого, болотного оттенка.

Размеры брусчатки также разнятся. В продаже встречаются изделия с параметрами 300х300х60, 500х500х50, 100х200х60, 100х200х50 мм. Ходовым материалом являются модули с толщиной 20, 40, 60, 80 мм.

Вес материала тоже разнится: квадратный модуль 40х40 см весит 21 кг. Камень 500х500 мм весит 38 кг, если толщина камня составляет 70 мм и 34 кг, когда толщина 60 мм. Вес брусчатки 200х200х60 мм составляет 5,3 кг (1 шт.). Кирпичик с параметрами 200х100х60 мм весит 2,6 кг.
