Монтаж системы водяного теплого пола

Устройство системы водяного отопления пола начинается с детального анализа теплопотерь конкретного помещения. Реализация такого проекта требует от мастера навыков работы с сантехникой и точности в расчетах. Стоимость материалов для среднего дома может варьироваться от 50 до 150 тысяч рублей, а время выполнения работ обычно занимает от 7 до 14 дней. Правильный монтаж теплого пола и водоснабжения гарантирует комфортную температуру поверхности и энергоэффективность всего здания.

Особенности подготовки к инженерным работам

Прежде всего, нужно оценить инженерную сложность объекта. Без предварительного теплотехнического расчета вы рискуете либо переплатить за избыточную мощность котла, либо получить холодные зоны в комнатах. Я всегда рекомендую составить схему разводки труб на бумаге или в программе до того, как начнете резать пластик. Потребуется базовый навык работы с пресс-фитингами и понимание того, как работает циркуляционный насос. Время на реализацию зависит от площади, но закладывайте минимум неделю на все этапы, включая просушку.

Перечень необходимых материалов

Для работы потребуется качественный набор комплектующих, которые обеспечат герметичность и долговечность системы. Я использую только проверенные бренды, чтобы не вскрывать стяжку через два года из-за одной капающей капли.

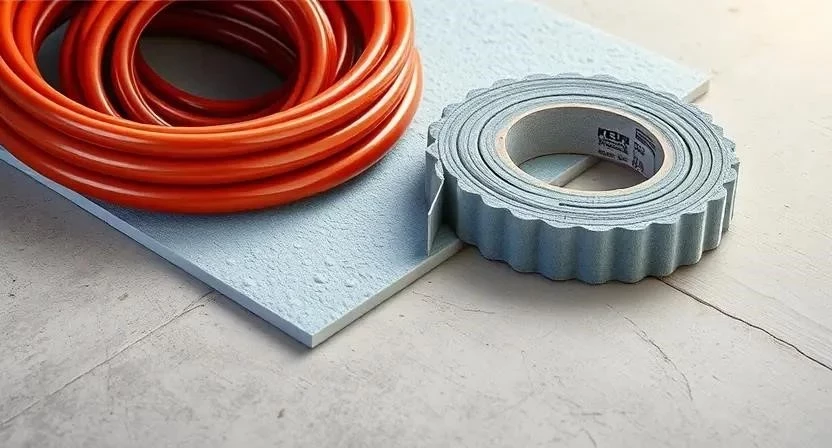

• Трубы из сшитого полиэтилена (PE-Xa) — основной теплоноситель.
• Экструдированный пенополистирол (ППС) — для теплоизоляции основания.

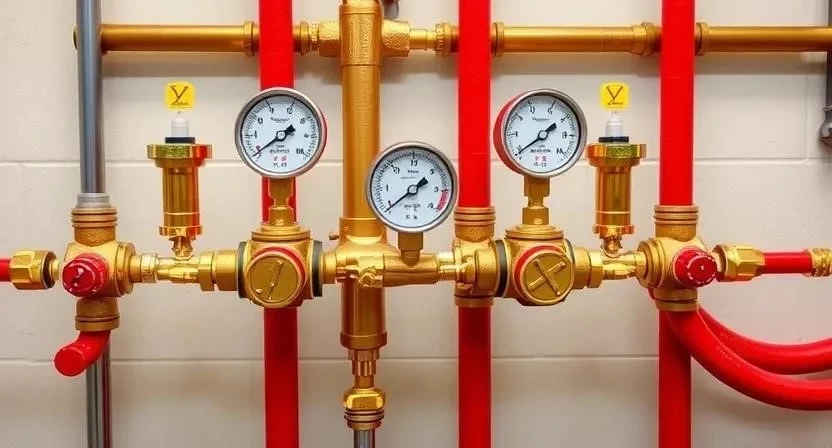

• Коллекторная группа (гребенка) с расходомерами.
• Фитинги для обжима и соединения труб.
• Демпферная лента по периметру стен.
• Пластификаторы для бетонной стяжки.
• Гидроизоляционная пленка.
• Маты с бобышками для фиксации трубы.
• Коллекторный шкаф для размещения узла управления.
• Смесительный узел для регулировки температуры.

Ниже приведен расчет материалов для участка площадью 10 м2:

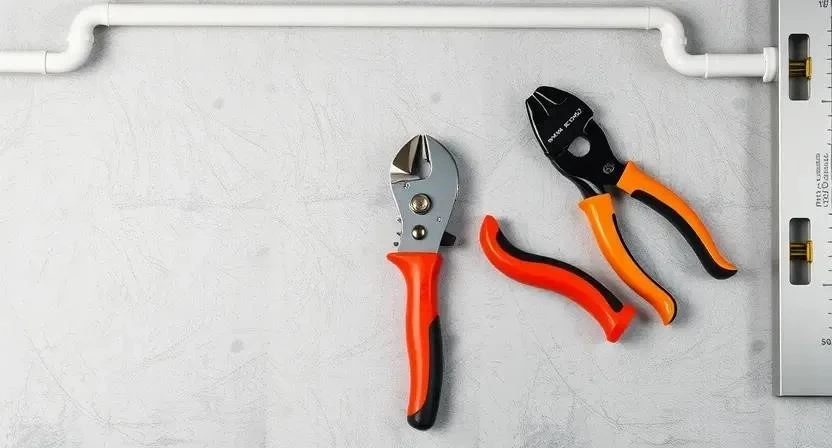

Инструментарий для монтажа

Правильный инструмент экономит время и бережет нервы. Я заметил, что попытки заменить профессиональный труборез обычным ножом приводят к заусенцам, которые потом портят уплотнительное кольцо фитинга.

• Размотчик труб — чтобы избежать заломов при укладке.
• Пресс-клещи — для надежного соединения PE-Xa.
• Труборез — для идеально ровного среза.
• Строительный уровень — проверка горизонтали пола.
• Демпферный нож — для подрезки ленты.
• Миксер для бетона — качественное перемешивание стяжки.
• Рулетка и маркер — разметка шага укладки.
• Насос для опрессовки — проверка системы под давлением.

Первичная подготовка помещения

Сначала выполняется полный демонтаж старых напольных покрытий. Любые остатки клея, старого линолеума или куски плитки должны быть удалены. Я тщательно проверяю горизонтальность основания с помощью уровня. Если перепады составляют более 2-3 см, приходится делать черновую стяжку. Весь строительный мусор выносится сразу, чтобы он не попал в будущий бетонный слой. Готовые стены и конструкции защищаются пленкой от брызг раствора.

Работа с поверхностью пола

Выравнивание чернового пола позволяет избежать лишнего расхода бетона. После этого я наношу грунтовку в два слоя валиком с интервалом в 2 часа — второй слой прохожу перпендикулярно первому. Затем укладывается гидроизоляционная пленка, которая не дает влаге уйти в перекрытие. По всему периметру комнаты монтируется демпферная лента. Она создает необходимый зазор, чтобы стяжка не треснула при тепловом расширении. Без этого элемента пол может просто «вспучиться» в самый неподходящий момент.

Технология установки системы по шагам

Процесс монтажа требует строгого соблюдения последовательности. Я рекомендую работать в перчатках и защитных очках, особенно при резке труб и замешивании смеси. Обязательно проветривайте помещение при использовании химических добавок в бетон.

1. Установка коллекторного шкафа (2 часа). Монтирую гребенку на уровне 40-60 см от пола.
2. Укладка теплоизоляции (4 часа). Раскладываю плиты ППС плотно друг к другу без щелей.

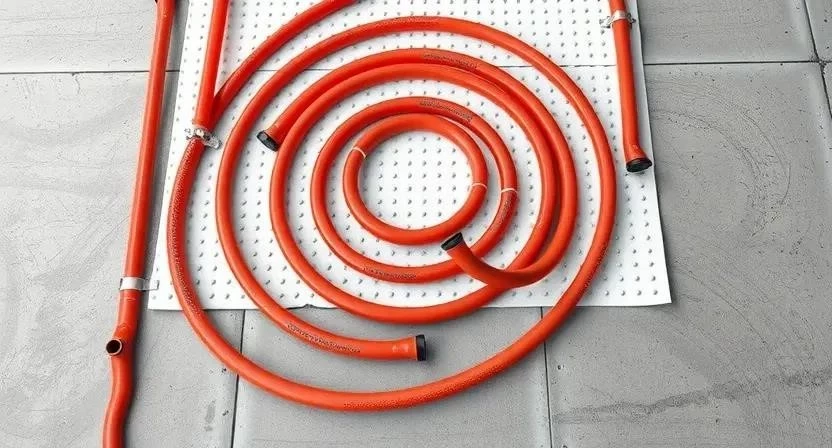

3. Разметка и раскладка труб (6 часов). Использую метод «улитки» для равномерного прогрева.
4. Фиксация труб к матам (5 часов). Креплю трубу к бобышкам с шагом 150 мм.
5. Подключение к гребенке (3 часа). Соединяю контуры с коллектором через пресс-фитинги.
6. Монтаж узлов водоснабжения (4 часа). Подвожу холодную и горячую воду к смесительному узлу.
7. Опрессовка системы (3 часа). Закачиваю воду или воздух под давлением 6 бар на сутки.
8. Подготовка к заливке (2 часа). Проверяю еще раз все крепления и чистоту пола.
9. Заливка бетонной стяжки (6 часов). Использую раствор с пластификатором для прочности.
10. Выравнивание поверхности (2 часа). Провожу правилом по маякам для идеального горизонта.
11. Технологический перерыв (28 дней). Жду полного высыхания бетона перед запуском.
12. Финальный запуск (2 часа). Постепенно поднимаю температуру теплоносителя.

Я однажды перетянул фитинг на коллекторе, и пришлось всё переделывать — будьте аккуратнее с усилием при работе с пресс-клещами. Главное — добиться полной герметичности до того, как бетон закроет доступ к трубам.

Технические нюансы и правила

Существуют критические параметры, которые нельзя игнорировать. Радиус изгиба трубы PE-Xa не должен быть меньше 5 диаметров трубы, иначе возникнет залом. Я всегда слежу за длиной одного контура: если петля будет слишком длинной, насос не сможет прокачать теплоноситель, и край комнаты останется холодным.

При заливке стяжки важно соблюдать температурный режим: не допускайте сквозняков. Время застывания бетона напрямую влияет на прочность, поэтому не спешите включать отопление сразу после заливки.

Типичные ошибки новичков

Ошибаться при первом монтаже легко, но некоторые промахи обходятся очень дорого. Когда я первый раз клал трубы «змейкой», заметил, что прогрев идет неравномерно, поэтому теперь всегда использую «улитку».

1. Превышение длины петли, из-за чего падает эффективность циркуляции.
2. Отсутствие демпферных швов в больших помещениях (более 30 м2).
3. Неправильный выбор диаметра трубы под мощность насоса.
4. Запуск системы отопления до полного высыхания бетона (вызывает трещины).
5. Игнорирование опрессовки, что приводит к обнаружению протечек под стяжкой.
6. Слишком широкий шаг укладки, создающий «холодные полосы» на полу.

Я однажды забыл проложить демпферную ленту в одном углу коридора. В итоге при первом же нагреве стяжка уперлась в стену и дала микротрещину. Теперь я перепроверяю периметр трижды.

Экономика и расчет стоимости

Затраты на систему зависят от того, кто выполняет работу. Я сэкономил около 30 тысяч рублей, выполнив разводку труб самостоятельно, хотя потратил на это три выходных. Окупаемость системы за счет энергоэффективности наступает через 3-5 лет за счет снижения температуры в радиаторах.

Эксплуатация после завершения работ

После высыхания бетона начинается этап запуска. Повышайте температуру теплоносителя постепенно: прибавляйте по 2-3 градуса в сутки. Это предотвратит резкий температурный шок материала. Регулярно обслуживайте фильтры грубой очистки и проверяйте давление в системе водоснабжения. Если давление падает, значит, где-то есть микроутечка или вышел из строя расширительный бак.

Сравнение с альтернативными методами

Иногда водяной пол — не единственное решение. Электрические маты монтируются быстрее и не требуют котла, но потребляют в разы больше электроэнергии. Сухая стяжка позволяет запустить систему уже через пару дней, так как не нужно ждать высыхания бетона. Радиаторное отопление греет воздух быстрее, но не дает того ощущения комфорта, которое обеспечивает теплый пол.

Ответы на частые вопросы

Можно ли класть ламинат на водяной пол?
Да, но выбирайте ламинат с пометкой «подходит для теплого пола» и следите, чтобы температура поверхности не превышала 27-28 градусов, иначе покрытие рассохнется.

Как найти протечку под стяжкой?
Используется тепловизор. В месте утечки теплоноситель будет выходить за пределы трубы, создавая характерное «пятно» тепла на поверхности пола.

Нужен ли отдельный насос?
Да, для водяного пола обязателен циркуляционный насос, так как вязкость воды и длина контуров требуют принудительного движения теплоносителя.

Какой срок службы у труб PE-Xa?
При соблюдении технологии монтажа и отсутствии перегрева свыше 95 градусов, срок службы сшитого полиэтилена составляет 50 лет и более.
