Укладка инженерных коммуникаций в основание пола требует точного расчета и строгого соблюдения технологии. Ошибки на этом этапе обходятся дорого: замена одной протекающей трубы может стоить до 50 000 рублей и потребовать полного демонтажа всей стяжки. Весь процесс монтажа труб в стяжку пола обычно занимает от 3 до 7 дней в зависимости от площади помещения. Правильный подход гарантирует тепло и сухость в доме на десятилетия.
Подготовка к началу работ
Сложность задачи зависит от выбранной системы. Монтаж теплого пола или водоснабжения требует навыков работы с фитингами и понимания гидравлики. Если вы решили делать все самостоятельно, заложите дополнительное время на изучение схем укладки. Работы проводят после возведения стен и установки окон, но до финишной отделки. Важно определиться с назначением системы: будет ли это отопление, теплый пол или прокладка канализационных стоков.
Выбор подходящего типа труб
Материал определяет долговечность всей системы. Для теплого пола чаще всего используют сшитый полиэтилен (PEX) или PE-RT из-за их гибкости и стойкости к перепадам температур. Металлопластик хорош для разводки водоснабжения, но в стяжку его кладут реже из-за большего радиуса изгиба. Полипропилен (ПП) требует много соединений, которые нельзя прятать в бетон без специальной защиты.
| Вид трубы | Характеристики | Применение | Плюсы/Минусы |
|---|---|---|---|
| PEX (Сшитый полиэтилен) | Высокая гибкость, кислородный барьер | Теплый пол, отопление | Долговечность / Высокая цена |
| PE-RT | Термостойкость, эластичность | Теплый пол | Оптимальная цена / Чуть менее прочен |
| Металлопластик | Жесткость, держит форму | Водоснабжение | Надежность / Сложный изгиб |
| Полипропилен (ПП) | Жесткость, сварные швы | Канализация, стояки | Дешевизна / Риск протечки в швах |
| Полиэтилен (ПЭ) | Химическая стойкость | Ввод воды в дом | Прочность / Не для отопления |
Комплектующие и расходные материалы
Для качественного результата одного выбора трубы недостаточно. Понадобится утеплитель, чтобы тепло не уходило в плиту перекрытия, и демпферная лента для компенсации расширения бетона. Я заметил, что экономия на толщине пленки часто приводит к тому, что раствор уходит в щели основания, и стяжка получается неоднородной.
- Трубы (диаметр согласно проекту)
- Экструдированный пенополистирол (ЭППС)
- Полиэтиленовая пленка (от 150 мкр)
- Демпферная лента по периметру
- Фиксаторы трубы (клипсы или маты)
- Коллекторный узел и смесительный узел

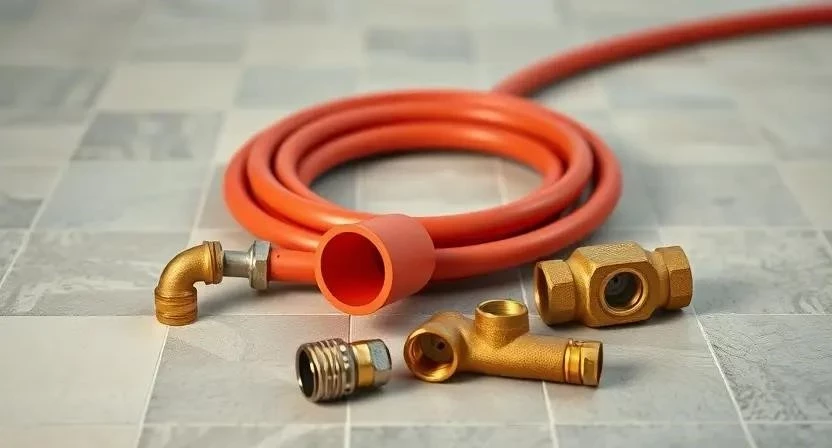

- Фитинги и соединительные элементы
- Цементно-песчаная смесь (ЦПС) или готовый раствор
| Материал | Расход на м2 | Средняя цена за ед. | |
|---|---|---|---|
| Труба PEX 16мм | 5-6 пог. м | 80 руб/м | 9 600 руб |
| ЭППС 30мм | 1 лист (0.5 м2) | 350 руб/лист | 14 000 руб |
| Пленка 200 мкр | 1.1 м2 | 40 руб/м2 | 880 руб |
| Демпферная лента | по периметру | 60 руб/м | 1 200 руб |
| Фиксаторы | 4-5 шт | 15 руб/шт | 1 800 руб |
Инструменты для работы
Помимо базового набора, потребуются специализированные приборы. Для работы с полипропиленом нужен паяльник, для PEX — специальный расширитель и обжимной инструмент. Мой опыт показал, что аренда профессионального опрессовочного насоса сэкономит нервы, так как обычным компрессором проверить систему на герметичность под давлением 6 бар невозможно.
- Строительный уровень и рулетка
- Труборез (для ровного среза)
- Перфоратор (для крепления коллектора)
- Шпатель и правило (для стяжки)
- Бетономешалка или миксер
- Опрессовочный насос (обязательно)
- Строительный пылесос
Подготовка основания
Сначала полностью освободите помещение от мусора и лишних предметов. Я всегда начинаю с тщательной очистки поверхности: даже мелкие камни могут проколоть пленку или помешать плотному прилеганию утеплителя. Если пол имеет сильные перепады, его нужно выровнять или засыпать песком с послойным трамбованием. Затем наносится гидроизоляция. Сверху укладывается ЭППС, который плотно стыкуется между собой, а затем накрывается полиэтиленовой пленкой с нахлестом 15-20 см на стены.
Технология укладки труб пошагово
Разметка схемы — самый ответственный этап. Для теплого пола идеально подходит «улитка», так как она обеспечивает равномерный прогрев и требует меньшего количества контуров. Я столкнулся с тем, что при укладке «змейкой» в концах петель возникают зоны перегрева, что может испортить ламинат.
- Монтаж демпферной ленты по всему периметру стен (30 мин).
- Разметка траектории труб с учетом шага 150-200 мм (1-2 часа).
- Укладка трубы согласно схеме без резких перегибов (4-8 часов).
- Фиксация труб скобами или специальными матами (3-5 часов).
- Подключение концов труб к коллекторному шкафу (2 часа).
- Заполнение системы водой или воздухом (1 час).
- Опрессовка системы давлением, превышающим рабочее в 1.5 раза (3-5 часов).
- Проверка всех соединений на отсутствие протечек (1 час).
- Заливка стяжки (мокрая или полусухая) толщиной 50-80 мм (6-10 часов).
- Разравнивание поверхности правилом под маяки (3-4 часа).
- Уход за стяжкой: увлажнение поверхности в первые дни (ежедневно по 15 мин).
- Высыхание раствора до полного набора прочности (21-28 дней).
Важные нюансы и секреты мастерства
Температура в помещении при заливке должна быть от +5 до +25 градусов. Если в комнате сквозняки, накройте пол пленкой, иначе стяжка потрескается. Важно держать систему под давлением во время заливки бетоном — это предотвратит попадание раствора внутрь трубы при случайном повреждении и позволит сразу заметить протечку. В местах прохода труб через стены или перегородки обязательно используйте гофру, чтобы бетон не «зажал» пластик при тепловом расширении.
Распространенные ошибки новичков
Многие пытаются сэкономить на шаге укладки, увеличивая расстояние между трубами до 300 мм. В итоге в полу появляются «холодные зоны». Еще одна грубая ошибка — отсутствие демпферной ленты. Без нее стяжка при расширении просто выдавит плинтусы или треснет посередине комнаты.
- Слишком резкие повороты трубы (залом), что перекрывает поток воды.
- Использование дешевых фитингов, которые дают течь через год.
- Заливка стяжки без предварительной опрессовки.
- Недостаточная толщина бетонного слоя над трубой (меньше 30 мм).
- Отсутствие армирования в больших помещениях, что ведет к трещинам.
Расчет стоимости работ и материалов
Цена зависит от площади и сложности схемы. Своими руками можно сэкономить на оплате труда, но потребуется покупка или аренда дорогого инструмента. Я рекомендую считать смету с запасом в 10% на обрезки труб и брак.
| Статья расходов | Количество (на 20 м2) | Цена за ед. | |
|---|---|---|---|
| Материалы (трубы, ЭППС, бетон) | Комплект | 25 000 руб | 25 000 руб |
| Работа мастера (монтаж + заливка) | 20 м2 | 1 200 руб/м2 | 24 000 руб |
| Аренда инструмента (опрессовка) | 2 суток | 1 000 руб/сут | 2 000 руб |
| — | — | 51 000 руб | |
| — | — | 27 000 руб |
| Вариант | Стоимость | Срок выполнения | Риски |
|---|---|---|---|
| Эконом (своими руками) | ~27 000 руб | 7-10 дней | Ошибки в схеме, протечки |
| Средний (бригада) | ~51 000 руб | 3-4 дня | Зависимость от качества мастера |
| Премиум (фирма с гарантией) | ~75 000 руб | 2-3 дня | Высокая стоимость |
Правила эксплуатации и уход
Систему нельзя запускать сразу после заливки. Нужно подождать минимум 28 дней, пока бетон наберет прочность. Первый запуск должен быть плавным: поднимайте температуру теплоносителя на 5 градусов в сутки. Это предотвратит возникновение внутренних напряжений в стяжке. Срок службы качественных труб PEX составляет до 50 лет при соблюдении температурного режима (не выше 95 градусов).
Меры безопасности: При работе с бетоном обязательно используйте резиновые перчатки и очки, так как цемент вызывает химические ожоги кожи. При использовании перфоратора надевайте респиратор, чтобы не вдыхать бетонную пыль. Обеспечьте проветривание помещения при работе с химическими добавками для бетона.
Ответы на частые вопросы (FAQ)
Какая толщина стяжки оптимальна?
Обычно делают 60-80 мм. Минимум 30 мм должно быть над трубой для прочности бетона.
Нужна ли гофра для труб?
Внутри основной площади — нет, но в местах прохода через стены и в зонах повышенной нагрузки гофра обязательна.
Как проверить герметичность?
Только с помощью опрессовки насосом. Давление поднимают до 6-10 бар и следят за манометром в течение нескольких часов.
Можно ли использовать ПП трубы в стяжке?
Не рекомендую. Полипропилен жесткий, требует много стыков, которые могут потечь. Лучше выбрать PEX или PE-RT.
Какой шаг укладки лучше для теплого пола?
Стандарт — 150 мм. Для очень холодных полов или плитки можно уменьшить до 100 мм.
Нужно ли армировать стяжку?
Да, использование металлической сетки или фиброволокна предотвращает появление трещин.
Можно ли класть трубы без утеплителя?
Можно, но вы будете греть плиту перекрытия, что увеличит расходы на отопление в 2 раза.
Что делать, если труба заломилась при укладке?
Такой участок нужно вырезать и заменить с помощью специального соединителя, иначе пропускная способность упадет.
