Расширительный бак: устройство, виды и правила выбора

Тепловое расширение воды в закрытой системе отопления неизбежно приводит к росту давления. Если не предусмотреть место для излишков жидкости, избыточное давление просто разорвет трубы или выбьет предохранительный клапан. Стоимость базового бака для частного дома начинается от 2500 рублей, а монтаж занимает около двух часов. Правильно подобранный расширительный бак гарантирует стабильную работу котла и сохранность всей разводки.

Назначение и принцип работы устройства

Этот прибор работает как своеобразный демпфер. Когда вода нагревается, ее объем увеличивается, и она вытесняет часть воздуха из бака, сжимая его. В открытых системах используется простой бак, установленный в самой высокой точке дома, куда просто стекает лишняя вода. В закрытых системах применяются мембранные модели. Внутри такого корпуса находится резиновая перегородка, которая отделяет воду от сжатого воздуха.

Я часто вижу, как люди пытаются сэкономить и ставят бак меньшего объема. В итоге система начинает «дышать» — давление скачет, а клапан сбрасывает воду литрами. Применяют такие устройства везде: от маленьких электрокотлов в квартирах до мощных магистралей в коттеджах и промышленных цехах.

Классификация и конструктивные особенности

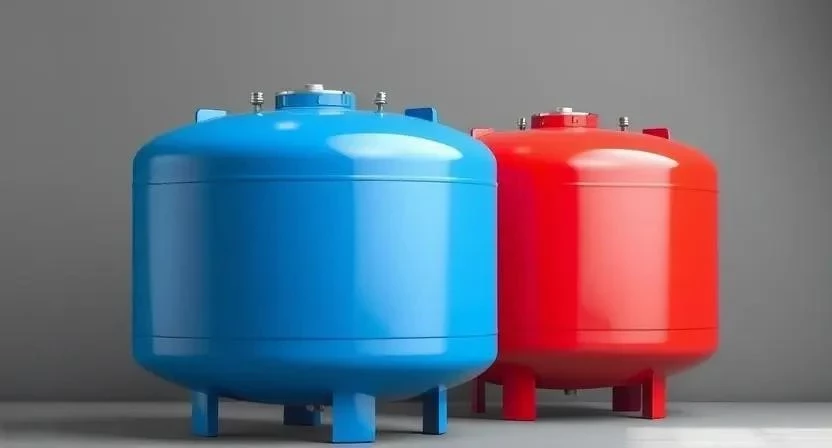

Цвет корпуса здесь служит главным маркером. Красные баки предназначены исключительно для отопления, так как их мембрана рассчитана на высокие температуры. Синие модели используют в водоснабжении, где вода холодная или умеренно теплая. Конструктивно они похожи, но состав резины отличается.

Внутри мембранного бака находится эластичный баллон. Он не дает воде контактировать со стальными стенками корпуса. Это критически важно, потому что без мембраны сталь сгнила бы за пару сезонов из-за коррозии. Я всегда проверяю качество шва мембраны при покупке бюджетных моделей, чтобы не пришлось переделывать монтаж через месяц.

• Тип мембраны: EPDM (этилен-пропиленовый каучук) — стандарт для отопления.
• Бутилкаучук — чаще встречается в баках для водоснабжения.
• Материал корпуса: углеродистая сталь с эпоксидным покрытием.
• Нержавеющая сталь — для агрессивных сред или питьевой воды.
• Тип установки: вертикальный (экономит место).
• Тип установки: горизонтальный (для узких ниш).
• Наличие ниппеля для подкачки воздуха (автомобильного типа).

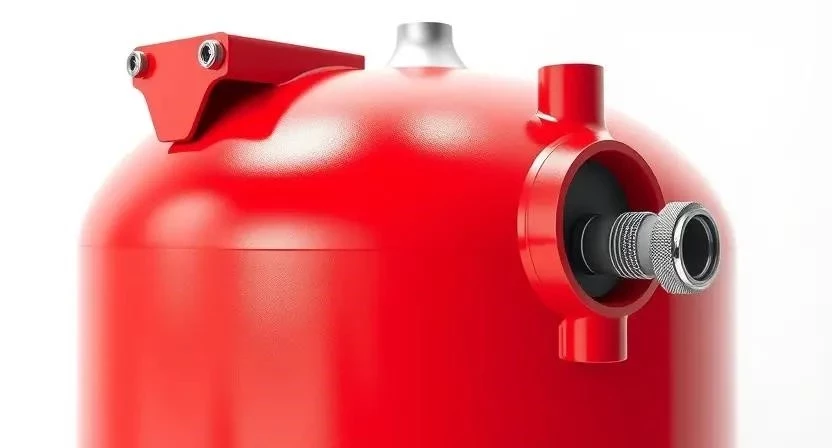

• Размер резьбового соединения: от 1/2 до 2 дюймов.

Технические параметры при выборе

Объем является главным критерием. Слишком маленький бак заставит клапан постоянно срабатывать, а слишком большой — будет стоять без смысла и просто занимать место. Максимальное рабочее давление обычно составляет от 3 до 10 бар. Для частного дома достаточно 6 бар, но запас по прочности никогда не будет лишним.

Важен диапазон температур. Бак для отопления должен выдерживать до 90-110 градусов. Если поставить синий бак в систему отопления, мембрана просто расплавится или станет хрупкой и лопнет. Также обращайте внимание на тип присоединения. Стандартная резьба позволяет легко врезать устройство в трубу с помощью обычного фитинга.

Однажды я ставил дешевый китайский бак в систему с антифризом. Через полгода мембрана превратилась в «кашу», потому что материал не был совместим с химией теплоносителя. Теперь я всегда уточняю состав мембраны, если в системе не чистая вода.

Совместимость и области применения

Каждый тип бака имеет свою узкую специализацию. Закрытые системы отопления требуют баков с высоким температурным порогом. Открытые системы, которые сейчас встречаются редко, используют простые емкости без мембран. Для горячего водоснабжения (ГВС) нужен отдельный бак, так как вода в бойлере расширяется иначе, чем в радиаторах.

Холодное водоснабжение (ХВС) обслуживает гидроаккумулятор. Он не просто компенсирует расширение, а создает запас воды, чтобы насос не включался каждую секунду при открытии крана. Нельзя использовать один бак и для отопления, и для воды — это разные давления и разные температуры.

Методика расчета объема

Расчет объема не должен быть «на глаз». Для систем отопления используется формула, где учитывается общий объем теплоносителя и коэффициент расширения воды при нагреве. Обычно берут 10% от общего объема воды в системе.

1. Считаем объем воды в радиаторах (внутренний объем каждой секции умножаем на количество).
2. Прибавляем объем воды в трубах (длина трубы умножается на площадь сечения).
3. Добавляем объем воды в котле и расширительном баке самого котла (если он встроенный).
4. Определяем коэффициент расширения (обычно 0.01 для разницы температур в 30-40 градусов).
5. Умножаем общий объем воды на этот коэффициент.
6. Корректируем результат с учетом давления в системе.
7. Выбираем ближайший стандартный объем бака в большую сторону.

Обзор основных производителей

Рынок делится на премиум, средний и бюджетный сегменты. Лидерами считаются европейские бренды, которые делают ставку на долговечность мембраны. Бюджетные варианты часто грешат плохой покраской корпуса, которая начинает облезать через год, но внутри могут быть вполне рабочими.

Сравнение типов и моделей

Выбор между мембранным и открытым баком очевиден в пользу первого. Открытый бак требует постоянного долива воды и подвержен замерзанию, если чердак плохо утеплен. Горизонтальные модели удобны, когда нужно спрятать бак под перекрытием или в узком коробе. Вертикальные — классика, которая занимает минимум площади пола.

• Мембранный бак: герметичен, не требует долива воды.
• Мембранный бак: защищает систему от контакта с кислородом (меньше коррозии).
• Мембранный бак: требует периодической проверки давления воздуха.
• Открытый бак: прост в устройстве, не имеет мембраны.
• Открытый бак: требует установки в самой высокой точке.
• Открытый бак: риск замерзания воды в зимний период.
• Горизонтальный бак: сложнее в обслуживании (ниппель может быть снизу).

Типичные ошибки при монтаже и выборе

Самая частая ошибка — покупка бака «на глаз» без расчета. Это приводит к тому, что система постоянно сбрасывает воду через клапан. Вторая проблема — игнорирование настройки давления воздуха в баке перед установкой. Давление воздуха должно быть на 0.2 бара ниже рабочего давления системы.

Помню, как клиент вызвал меня, потому что из предохранительного клапана постоянно текла вода. Оказалось, он просто купил бак и поставил его, не подкачав воздух насосом. В итоге бак был заполнен водой почти полностью, и расширяться ей было некуда.

1. Установка бака без использования гибкой подводки (вибрации передаются на трубы).
2. Использование бака для водоснабжения в системе отопления.
3. Отсутствие сливного крана перед баком (невозможно заменить мембрану без слива всей системы).
4. Забытая проверка давления воздуха раз в год.
5. Установка бака в месте, где температура падает ниже нуля.

Стоимость и рекомендации по покупке

Цена расширительного бака зависит от объема и бренда. Маленькие модели на 8-12 литров стоят от 2000 до 4000 рублей. Большие емкости на 100 литров могут стоить от 15 000 до 30 000 рублей. При покупке обязательно проверяйте целостность покраски и наличие паспорта изделия.

Советую покупать бак в специализированных магазинах сантехники, а не в гипермаркетах. В профильных точках проще подобрать модель под конкретный расчет и получить реальную гарантию. Не гонитесь за самым дешевым вариантом — замена лопнувшей мембраны в закрытом корпусе часто стоит почти как новый бак.

Мнения специалистов и опыт эксплуатации

Мастера единогласно сходятся на том, что бак — это расходный материал, но его срок службы можно продлить. Главный секрет в регулярной проверке давления воздуха. Раз в год, перед началом отопительного сезона, нужно нажать на ниппель: если пошла вода — мембрана порвана, если ничего не идет — нужно подкачать воздух.

За десять лет практики я убедился, что мембраны EPDM служат дольше всего. Также заметил, что баки с нержавеющим корпусом практически вечны, но стоят в три раза дороже. Для обычного частного дома оптимальным выбором будет качественный стальной бак среднего сегмента с установкой через гибкую подводку.

FAQ: Ответы на частые вопросы

Нужно ли подкачивать бак воздухом?
Да, обязательно. Перед установкой и раз в год в течение эксплуатации нужно проверять давление воздуха насосом.

Что будет, если бак выйдет из строя?
Давление в системе будет резко расти при нагреве воды, что приведет к срабатыванию предохранительного клапана и сливу воды.

Можно ли использовать один бак для отопления и ГВС?
Нет, это разные системы с разным давлением и температурой. Для каждой системы нужен свой бак.

Как понять, что мембрана порвана?
Нажмите на ниппель подкачки воздуха. Если из него потекла вода — мембрана повреждена.

Где лучше ставить бак: до или после насоса?
Обычно устанавливают после насоса, но главное — чтобы он был в точке, где давление стабильно.

Влияет ли форма бака (горизонтальный/вертикальный) на работу?
На эффективность работы не влияет, только на удобство размещения в помещении.

Можно ли использовать автомобильный компрессор для подкачки?
Можно, но осторожно. Важно не перекачать бак, используйте точный манометр.

Какое давление воздуха должно быть в баке?
Оно должно быть на 0.2 бар ниже, чем статическое давление воды в вашей системе.

Нужен ли бак, если в котле есть встроенный?
Если объем встроенного бака (обычно 8-10 л) меньше расчетного для вашего дома, нужно ставить дополнительный внешний бак.

Безопасно ли ставить бак в подвале?
Да, это стандартное место, главное — обеспечить доступ для обслуживания и защиты от сильного замерзания.

Меры безопасности: при работе с системой под давлением обязательно используйте защитные очки. Перед любыми работами с баком полностью сбросьте давление из системы через сливной кран. При подкачке воздуха не превышайте максимальное давление, указанное на корпусе изделия, чтобы не повредить мембрану.
