Свайно-ростверковый фундамент: классификация, преимущества и недостатки, требования и нормативы

Исследование

В большинстве случаев лучше не пожалеть средства для такого мероприятия перед закладкой фундамента под дом на болоте. Целью исследования является определение различных параметров грунта. В них входит масса почвенных вод, которая повлияет на то, какая будет выполнена подсыпка под фундамент. Выявляется уровень промерзания грунта, который непосредственно влияет на глубину закладки фундамента. Выясняются места расположения подводных источников, чтобы в процессе установки свай или других элементов под фундамент, не вскрыть их.

Забор грунта перед строительством фундамента осуществляется посредством ручного зонда. Процедура обычно проводится весной, т. к. в этот период в грунте присутствует максимальное количество влаги, особенно если зима была снежной. Забор грунта зондом необходим, чтобы точно определить расположение слоев и их размер. Такой тест также позволит выявить произошедшие изменения в грунте от момента последнего теста.

Обратите внимание! Если планируется возведение кирпичного здания, то зонд погружается на глубину до десяти метров.

Столбчато-свайные основания с ростверком

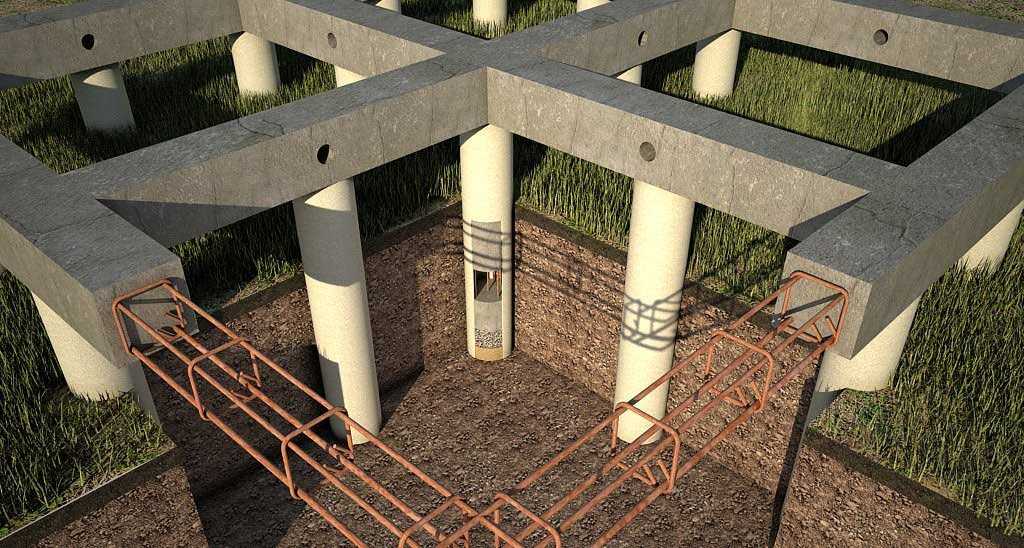

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком. Монолитный ростверковый пояс гарантирует прочность, надежность и высокие эксплуатационные качества. При этом ростверк также служит для:

  1. предотвращения подвижек горизонтальных столбовых свай;
  2. перераспределения и равномерности нагрузки на отдельные столбы, грунт под ними, что особенно полезно для строений в 2-3 этажа, со стеновыми панелями, выполненными из нежестких материалов (бревно, брус, щит).

Для строительства применяются два типа: с высоким или низким ростверком.

Основание столбчатого типа с высоким ростверком

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта. Как правило, расстояние не бывает менее 15 см, что минимизирует угрозу разрушения при вспучивании грунта, а значит, свайно-столбчатый фундамент прослужит намного дольше. Порядок работ следующий:

  1. Монтируются сваи, длина определяется с учетом подъема над грунтом минимум на 15 см и углубления в ростверк на 5-10 см.
  2. Макушки свай покрываются гидроизолирующим составом для предотвращения образования конденсата, когда влага поднимается от грунта. Такая мера минимизирует разрушение ростверка.
  3. Выполняется основание для опалубки. Делать это можно двумя способами:
  • если подъем ростверка минимален, основание можно выполнить из насыпного песка. Увлажнить, утрамбовать, выровнять. После монтажа ростверка песок убрать.
  • если ростверк предполагается делать высокий, основание изготавливается из фанеры, досок.

При монтаже боковых стенок опалубки важно учитывать размеры: поперечное сечение ростверка зависит от толщины предполагаемых стеновых панелей и материала, из которого они возводятся. Так для деревянных строений высота не должна быть менее 50-60 см, что обеспечит высокие прочностные показатели на изгиб, а нижние венцы здания не обрызгаются водой с отмостка, и не будут находиться в контакте со снеговым покровом. Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций

Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций.

После того, как опалубка завершена , делается каркас арматурный, располагаемый сверху и снизу ленты, углубление в бетон не может быть менее 5-6 см. Количество арматурных прутов выбирается в зависимости от сечения: чем больше диаметр, тем меньше прутков потребуется.

  1. Финальное бетонирование . После заливки ростверка не стоит торопиться убирать песок и опалубку. Возведение стен можно начинать уже на 5-6 день, а убрать лишнее можно и позднее, когда придет время сооружения цоколя, отмостков.

Свайный фундамент с высоким ростверком считается одним из самых практичных, однако не всегда возможно обустройство основы именно такого типа. Поэтому есть свайно-столбчатый фундамент с низким ростверком, использование которого наиболее популярно сегодня.

Основание на сваях с низким типом ростверка

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы, причем ленточный мелкозаглубленный (или вообще незаглубленный). Принципиально разная функциональная нагрузка может сыграть плохую шутку. Так, мелкозаглубленная основа имеет вид рамы определенной жесткости, которая под воздействием пучения грунта может слегка подниматься и опускаться. Столбчатая же основа предварительно заглубляется ниже точки промерзания грунтов, чтобы полностью исключить подвижки в холодное время года. На излишне пучнистых грунтах такая технология приведет к заломам ленты в междустолбовых пространствах или полному отрыву ростверкового пояса от свай.

Но все же данная технология отлично подходит для строений, где предполагается сделать полы по грунту, а кроме того не придется выполнять обустройство забирки, необходимой при высоком ростверке. Вместо песочной смеси показано использование пенопласта минимальной плотности толщиной от 10 см. Материал обладает достаточной упругостью, чтобы принять нужное давление грунта, а вот чтобы уменьшить пучение, подойдет отмостка, утепленная ЭППС.

Что касается остальных этапов работы для обустройства, то свайный фундамент с низким ростверком полностью идентичен технологии с высоким ростверком, повторяться нет необходимости.

Нюансы

На болотистых грунтах в принципе возможно сооружение мелкозаглубленного ленточного фундамента. Но в этом случае допускается строительство только каркасных или других облегченных конструкций, т. к. такой фундамент на болотистых почвах не способен выдержать значительные нагрузки. Кроме того, под ленту потребуется выполнить подсыпку по примеру плитного фундамента. Использование такого решения допускается только после качественно проведенных исследований в отношении пластов грунта, которые есть в конкретной местности.

Если у хозяина возникает необходимость в строительстве подвального помещения в болотистой местности, тогда первым делом обязательно выполняются полноценные геологические изыскания. Если не воспользоваться подобными услугами, то самой простой проблемой, который может возникнуть впоследствии будет подтопление подвала. Худшим развитием событий станет полное разрушение фундамента. Если в процессе исследований становится понятным, что дно находится на уровне до 2,5 метра, тогда первым делом выкапывается котлован ниже уровня промерзания грунта.

В процессе делается откачка воды и устанавливается дренажная система по периметру фундамента под здание. Вывозится верхний слой грунта, т. к. он не может быть использован в строительстве. Следующим шагом выполняется заливка ленты и обратная засыпка песком. Обязательно выполняется утепление и качественная гидроизоляция в несколько слоев. Дополнительно укладывается отмостка, которая защитит грунт вокруг фундамента от промерзания и пучения.

Если дно находится ниже чем 2,5 метра, тогда потребуется больше мероприятий при желании сооружения подвального помещения. Одним из них является использование вертикальных дренов для осушения. Они располагаются в шахматном порядке. При этом соблюдается шаг в 1,5 метра. Одновременно осуществляется подгрузка пятна застройки. Для укрепления грунта необходимо засыпка смеси гравия и песка на два метра с интервалом в полгода. Периодически осуществляется откачка жидкости из дренов, что приводит к уплотнению насыпи и набору необходимой прочности для качественного фундамента.

Главным требованием при использовании свайного фундамента является качественная гидроизоляция каждой из свай. Для этих целей могут использоваться различные виды материала, которым они покрываются. Под сваями обязательно сооружается дренажная система, которая будет своевременно удалять излишек жидкости и направлять его к дренажному колодцу, который размещается на требуемом расстоянии от фундамента.

Свайный фундамент

Свайный фундамент также считается оптимальным вариантом для глинистого грунта. Он может быть свайно-ленточным, как описывалось выше или чисто свайным. Преимуществом такого решения является возможность погружения свай на такую глубину, которая будет ниже промерзания, а также позволит свае зафиксироваться в грунте с больше плотностью. Для большой глубины отлично подойдут забивные и винтовые сваи. Буронабивные используются в тех случаях, когда до твердого грунта небольшое расстояние. Опоры располагаются на расстоянии одного метра, чтобы обеспечить надежную основу для всего дома.

Винтовые конструкции для фундамента легко вкрутить вручную. Для этого понадобится хотя бы три человека. Первым делом выполняется разметка на местности, где будет сооружаться фундамент. Отмечаются четыре угла здания на грунте. Первая угловая свая выставляется на свое место и потихоньку утапливается в грунт. Один человек удерживает уровень сваи, используя один или несколько магнитных уровней, а два других вращают ее посредством рычага. После того как она будет утоплена на требуемый уровень, выполняется монтаж следующих трех опор. Следующим шагом между всеми сваями натягивается по две нити, которые обозначат коридор для монтажа остальных элементов.

Сваи для фундамента потребуются и в тех местах, где будут располагаться внутренние стены в доме. Чтобы выровнять все вкрученные элементы по одному уровню, необходимо определиться, на какое расстояние они будут возвышаться над уровнем грунта. После этого делается отметка на одной из свай. Чтобы перенести отметку на другие элементы фундамента, понадобится водяной уровень или лазерный нивелир. Второй вариант предпочтительнее, т. к. позволит сэкономить уйму времени. По намеченным линиям выполняется подрезка, а сверху привариваются квадратные пятака, на которые будет смонтирован ростверк.

Забивные сваи для фундамента чаще всего представляют собой бетонную конструкцию с заостренным концом, которая забивается в грунт на требуемую глубину с использованием специальной техники. Буронабивные свари требуют особого подхода. В этом случае делается лунка требуемой глубины, в нее погружается труба и выполняется заливка подготовленным бетоном. Для таких свай обязательно выполняется армирование. Если предполагается заливка монолитной плиты, тогда свари располагаются равномерно по всему периметру фундамента. После этого устанавливается горизонтальная опалубка, на которую и производится заливка бетона с армированием.

Особенности строительства на глине

Решение вопроса, какой лучше фундамент выбрать для дома из бруса, сруба, каркасной конструкции, покажут инженерно – геологические изыскания на участке. Предварительно можно самостоятельно ознакомиться со срезом залегания грунтов и сделать предварительные выводы. Если состав пород достаточно однороден, их несущая способность определяется с высокой точностью, приглашать специализированные организации для проектирования легкого здания нет особой необходимости.

Самостоятельное устройство фундамента для суглинистой почвы требует тщательного подхода, так как основная проблема в этом случае – поведение грунта под воздействием воды. Сравнительные характеристики (способность поглощать, поднимать по капиллярам, отдавать и пропускать влагу) приводятся в такой таблице:

Способность глины поглощать влагу выражается в том, что у поверхности земли глиняные пласты свободно размываются дождем и весенними талыми водами, разрушая насыпи, подмывая опору фундамента. С ростом глубины залегания увеличивается и плотность слоя. Но и на глубине глиняная масса остается всегда влажной.

Какие мероприятия определяют концентрацию влаги вокруг фундаментов на глинистых грунтах, расскажет специалист на этом видео:

Разновидности глинистой почвы

Разработать самостоятельно проект для дома, у которого будет, например, ленточный фундамент на глине, можно зная несущую способность подстилающей основы. Для этого необходимо определиться с составом имеющегося грунта. По содержанию чистой глины в почве, грунты делят следующим образом:

  • супеси (содержат от 5% до 10% чистых включений);
  • суглинок включает около 10% — 20 %;
  • глина имеет чистое содержание не меньше 30% основного материала.

Без лабораторных исследований эти разновидности различают по пластичности скатанного шарика или столбика толщиной порядка 10 мм: у суглинка на нем образуются трещины, глина слегка сминается без разрушения, а из супеси (песка) изготовить такое изделие невозможно.

Еще один вид деления для глинистой почвы принято делать по ее происхождению:

  1. Отложения, вызванные водяными потоками, называют аллювиальной глиной, которая имеет повышенную пластичность. Устанавливать на них основания типа лента не стоит – в этом случае применяют свайные опоры.
  2. Ледниковые пласты обладают хорошей несущей способностью для заглубленного основания. При обильно поступлении влаги быстро насыщаются и тоже становятся пластичными.

Не самый бюджетный вариант на глине

Строя фундамент на ледниковой глине для дома из пеноблоков, необходимо обеспечивать качественную гидроизоляцию по всей площади и дренажные мероприятия.

Как защищаться

На основания мелких заложений, выполненных без защитных мероприятий, располагающихся на подстилке из глины, будут действовать выталкивающие силы морозного пучения. Принцип их возникновения следующий:

  1. поверхностные или грунтовые воды насыщают влагой частички глины;
  2. почва промерзает на глубину, характерную для этого региона, увеличивая объем каждой глиняной чешуйки в среднем на 9%;
  3. расширяющийся массив грунта поднимается (пучится) и старается вытолкнуть объемные инородные включения, к которым относится фундамент выбранного типа.

Исходя из того, что фактором пучения является соединение мороза и воды, применяют стандартные способы защиты:

  • дренирование (сбор влаги по периметру основания и отвод ее на безопасное расстояние);
  • замена залегающей глинистой почвы непучинистым материалом (песок, щебень) как в виде подушки, так и обратной отсыпки;
  • поверхностное утепление горизонтальной отмостки (исключат промерзание возле конструкции опоры дома).

Специфика их устройства в таких условиях

Наиболее жесткий ленточный фундамент на глинистой почве испытывает самые большие деформирующие воздействия.

К достоинствам глин и суглинков относится высокое расчетное сопротивление вертикальным нагрузкам от общего веса здания. Величина усадки грамотно сделанного основания практически нулевая.

Виды

Опоры, которые используются при строительстве свайно-ростверкового основания, выбираются в соответствии с нагрузкой здания, видом почвы и климатическими условиями. Их могут изготавливать как из металла, бетона, дерева, так и из комбинированных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают некоторые разновидности фундамента.

  • Винтовой. Его делают из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специальной техники. Чтобы конструкция на винтовых опорах получилась прочной, и трубы были защищены от окисления, их полую часть заливают раствором.
  • Буронабивной. Формируется на земельном участке путем заливки бетона в ранее подготовленную армированную скважину, расположенную на забивных сваях. Набивной фундамент обладает высокой прочностью.
  • Железобетонный. Монтаж осуществляется при помощи готовых железобетонных опор, устроенных в скважину.
  • Забивной. Как правило, такие основания выбирают для строительства крупных объектов. Опоры забиваются при помощи специальной техники, после чего заливается бетонный раствор.

Помимо этого, фундамент может отличаться глубиной заложения ростверка и бывает:

  • заглубленным;
  • наземным;
  • поднятым над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно используют при установке свай, предназначенных под тяжелые строения из газобетона или кирпича. В таком случае дополнительно выполняют обвязку плитой, и фундамент может служить цокольным этажом здания. Что же касается строительства деревянных конструкций, то для них идеально подходит фундамент с поднятым ростверком – это позволяет экономить средства на строительном материале, и приподнятая постройка будет защищать от пучения грунта.

Подготовка ленточной основы

Прочную ленточную основу создать несложно, если воспользоваться технологией, выполняемой по предложенному варианту:

  • Произведите разметку строительной площадки согласно требованиям проектной документации.
  • По периметру контура выкопайте траншею, размер которой должен в 3 раза превышать ширину будущего фундамента, а глубина – точку промерзания.

Для строительства загородных домов на супесях и суглинках, с глубоким залеганием грунтовых вод можно закладывать ленточный фундамент

  • Основание выполняйте на 25% шире, по сравнению с его верхом. Это позволит снизить реакцию со стороны грунта, увеличить площадь опоры, предотвратить деформацию или проседание здания.
  • Соберите деревянную, шиферную или металлическую опалубку в зависимости от имеющегося на объекте строительства материала.
  • Засыпьте дно траншеи гравием слоем не менее 15 см, утрамбуйте.
  • Уложите слой песка, повторно уплотните песчано-гравийную подушку под фундамент, которая позволит компенсировать реакцию грунта, удалит с основания излишек влаги.
  • Застелите поверхность дна и стенки рубероидом или полиэтиленовой пленкой для гидроизоляции основы.
  • Смонтируйте в полости армированный каркас усиления, используя проволоку, зафиксируйте его элементы.
  • Подготовьте бетонный раствор согласно рецептуре, залейте его в опалубку до необходимой высоты ленты.
  • Удалите воздушные полости, используя арматуру или глубинный вибратор.
  • Спланируйте бетонную поверхность будущего основания.
  • После высыхания застелите поверхность гидроизоляционным покрытием из рубероида.

Заглубление монолитной ленточной основы на метр ниже уровня залегания водоносных слоев, находящихся в грунте, обеспечит компенсацию усилий почвы, сформирует устойчивую основу для любой постройки. Несмотря на множество недостатков, используя преимущества глины, выдерживающей значительные усилия от массы строения, можно сформировать крепкую конструкцию для строительства здания.

Глубина фундамента на глинистой почве напрямую зависит от глинистой составляющей, уровня промерзания и залегания грунтовых вод

Преимущества и недостатки основания

Вне зависимости от типа, свайный столбовой фундамент обладает следующими достоинствами:

  • Высока скорость монтажа;
  • Возможность обустройства на любых грунтах, при этом монолитный пояс ростверка предохранит подвижку свай на пучнистых, нестойких почвах;
  • Выполнение работ своими руками без привлечения специальной техники;
  • Хорошая финансовая экономия.

Недостатки основания на сваях:

  1. Необходимость особенно тщательных и точных расчетов количества свай, массы строения для обеспечения длительности эксплуатации;
  2. Невозможность обустройства на скальных и каменистых грунтах;
  3. Необходимость гидроизоляции, особенно это касается свай, выполненных из металла.

Главный плюс основания – возможность выбора материалов, типа и особенностей конструкции. Поэтому все большее количество частных застройщиков склоняется в пользу данной технологии строительства, а подробное изучение советов и соблюдение основных пунктов позволит получить прочный и качественный фундамент, на котором дом простоит не один десяток лет.

Как построить столбчатый фундамент на участке земли с глинистой почвой?

Основание столбчатой конструкции несложно соорудить своими руками на участке с глинистой почвой. Сооружение столбчатого фундамента требует дополнительных финансовых расходов, которые компенсируются надежностью и устойчивостью. Сооружают столбчатое основание различными методами.

Первый способ предусматривает выполнение работ в следующем порядке:

  1. Формирование полостей в грунте ниже уровня замерзания грунта.
  2. Заполнение основания приямка щебнем.
  3. Уплотнение сформированной щебеночной подушки.
  4. Опускание в полость металлической или асбестовой трубы.
  5. Изготовление из арматурной проволоки силовой решетки.
  6. Размещение в трубе арматурного каркаса.
  7. Заливка в полость трубы бетонного раствора.

Формирование столбчатой основы по второму методу осуществляется по следующему алгоритму:

  1. Выполняют разметку площадки.
  2. Удаляют плодородный слой грунта.
  3. Выполняют приямки квадратного сечения на глубину 0,5-0,8 м.
  4. Засыпают основание песком.
  5. Выкладывают из кирпича столбчатые опоры или устанавливают бетонные блоки на цементный раствор.

Канализация на суглинке

В качестве канализации в частном доме в большинстве случаев используют септик

Важно правильно установить его в грунте, чтобы не произошло всплывание емкости, деформация труб

Для глинистых почв производители выпускают специальные септики, можно использовать обычные пластиковые модели

Важно отметить, что ёмкости, монтируемые в грунт с высокими грунтовыми водами, должны быть максимально герметичными. То есть бетонные конструкции из колец или кирпичные септики в данном случае не подходят

Как защитить ёмкость от всплывания:

  • на дно котлована насыпают песок для дренажа, можно предусмотреть отводящую трубу. Так снизится риск значительного намокания земли, соответственно, уменьшится пучение и выталкивающая способность;
  • бак можно зафиксировать к нижнему пласту цепями и металлическими пластинами (стержнями), которые заводят под основание котлована в горизонтальном положении;
  • ещё один способ фиксации – поместить в арматурную клетку и прицепить её к закладным якорям в грунте;
  • между грунтом и септиком необходимо оставить зазор 10-15 см и заполнить его песчано-гравийной подушкой. Такая защита особенно актуальна для участков с высоким уровнем залегания грунтовых вод.

Чтобы провести монтажные работы при высоком залегании водоносного пласта, необходимо предусмотреть осушение котлована. Для этого используют насосные установки и систему дренажных труб, расположенных по периметру рабочей зоны.

Плюсы

Как утверждают профессионалы, фундамент, возведенный по технологии ТИСЭ, имеет огромное количество преимуществ:

  • Доступная цена – подобная конструкция обойдется в 2 раза дешевле, чем традиционный ленточный фундамент. При установке уменьшается масштаб земляных работ и затраты бетона, к тому же не надо привлекать специальную технику.
  • Установка такого основания может осуществляться в любое время года и при любых погодных условиях.
  • Работы по обустройству не займут много времени. Такой фундамент отлично подходит для индивидуального строительства, поэтому даже мастер-самоучка сможет быстро установить его.

Разновидности глиняных почв

Перед определением типа фундамента, необходимо четко представлять, на каком типе грунта будет осуществлять строительство.

Суглинки широко распространены в средней полосе России

В зависимости от количества содержания глины почвы бывают следующих видов:

  • супесь – рыхлая горная порода, включающая в состав песчаные и пылеватые компоненты в сочетании с 5-10% глины;
  • суглинок – почва, в составе которой глиняный компонент представлен в количестве 10-25%, а оставшуюся часть занимает песок;
  • глина – мелкозернистая осадочная порода с высоким процентным содержанием глиняного вещества от 30%.

Главная отличительная характеристика глины – слабость перед влагой, благодаря которой она быстро превращается в тестообразную массу и препятствует дальнейшему просачиванию жидкости в грунт. Пласты исследуемой породы могут размещаться на существенной глубине, что увеличивает риск вспучивания почвы в зимний период за счет промерзания застоявшейся воды.

Заливка бетонного раствора

Когда выставлена опалубка и в траншею опущен металлический скелет можно приступать к заливке бетона. Он заливается послойно. Толщина каждого примерно 30 см. Каждый залитый слой необходимо штыковать, чтобы удалить лишний воздух и сделать бетон плотным и прочным.

Технология заливки выглядит следующим образом. Заливается первый слой, тщательно штыкуется вручную или с помощью инструмента, потом заливается следующий. Крайне не рекомендуется заливать половину раствора сегодня, а другую завтра, поскольку у столба в месте стыка возникнет стыковочный шов, уменьшающий его несущую способность.

Опалубку можно снимать через 4 дня. Поверхность каждой опоры необходимо закрыть гидроизоляцией или обработать специальным материалом. Только после этого опору можно засыпать землей. Если на участке находится преимущественно рыхлый глинистый грунт, то в яму его лучше не возвращать, а засыпать ее песком с тщательной трамбовкой.

Оптимальный фундамент для глинистой почвы

Какой лучше фундамент на глинистой почве закладывать? По мнению специалистов, а также исходя из житейской практики, для глинистых участков наиболее всего подходят два вида основания – это фундамент на сваях и ленточный. Сейчас мы рассмотрим их технологии монтажа.

Мелкозаглубленный ленточный

На фото – примерная схема данного вида оснований

Вообще, ленточное бетонное основание является самым распространенным и подходит не только для легких каркасных строений, но и для более громоздких, выложенных, например, из кирпича. Различие лишь в глубине его закладки.

Ниже представлена краткая инструкция монтажа мелкозаглубленного основания:

  1. Сначала нужно снять и выровнять верхний слой почвы там, где предполагается строить будущее здание.
  2. После этого предстоит вымерить углы и вбить колышки не менее 5 см толщиной.
  3. Следующий этап работы – натягивание достаточно прочной нити между колышками, немного выше уровня поверхности почвы.

Важно! Во время натягивания нитей необходимо следить, чтобы угол между ними не отклонялся от 90º

Наглядный пример разметки фундамента

  1. Затем по этим нитям, вдоль всего периметра будущего строения, нужно вырыть траншею определенной глубины и ширины. При закладке мелкозаглубленного ленточного фундамента на пучинистых грунтах глубина траншеи должна быть от 50 до 80 см. А вот бетонный ленточный фундамент для суглинистой почвы лучше строить глубиной на 90-160 см ниже уровня грунтовых вод (т.е. уже получается фундамент глубокого заложения). В таком случае основание получится надежным для любого здания и 100% устоит против подвижек слоев почвы. Ширина фундамента, как в первом, так и во втором случае определяется толщиной стен будущего строения. Обычно это 40-50 см, но бывает и больше.

Траншея под мало заглубленное основание

  1. Далее грунт в траншее хорошенько утрамбовывается, после чего в ней делается песчаная подушка: засыпается 15 сантиметровый слой песка и 10 сантиметровый слой щебня – все опять же тщательно трамбуется.
  2. Дабы усилить монолитную ленту строители часто применяют специальные шуфты (опорные сваи, располагаемые ниже глубины промерзания грунта, через каждые два метра по всему периметру фундамента). Помимо этого, с целью свести к минимуму воздействия вспучивания земли, грани фундамента делают немного расширенными к низу, а образовавшиеся пустоты заполняют утрамбованным песком.
  3. После всего вышеперечисленного необходимо позаботиться об опалубке для ленточного фундамента. которая делается из дерева, металла и прочих материалов, а также об арматурном каркасе. Такой каркас собирается из арматурных прутьев диаметром от 14 до 16 мм, а для его связки используются все те же прутья, только уже диаметром от 8 до 10 мм. Готовая конструкция опускается в траншею на глубину, не доходя около 5 см до поверхности фундамента.

Здесь отчетливо видно, как выполнена опалубка и армирующий каркас

  1. Последние этапы работы – подготовка бетонного раствора (при помощи бетономешалки или своими руками в заранее подготовленной емкости) и заливка монолитной ленты (см. также статью Какой марки нужен бетон для ленточного фундамента: советы по самостоятельному строительству ). В процессе заливки необходимо периодически проверять верхний уровень фундамента, чтобы в дальнейшем не возникло проблем при возведении стен. Для полного высыхания бетона потребуется 3-4 дня, после чего можно продолжить строительство.

Фундамент на сваях

Если на участке сильно глинистая почва какой фундамент лучше сделать (т.е. если имеют место быть супеси)? Пожалуй, самый верный выход – это заложить свайное основание.

Так, для зданий с ощутимыми вертикальными нагрузками возводят целые свайные поля, а для более-менее устойчивых грунтов – ряды свай под стеновые конструкции.

Так или иначе, технология вбивания свай одна и заключается в следующем:

  • В земле при помощи буронабивной машины делаются отверстия диаметром 20-25 см ниже глубины промерзания грунта.
  • В отверстия засыпается гравий, и забиваются асбоцементные трубы.
  • Затем уже в трубы заливается бетонная смесь, которая утрамбовывается послойно.
  • Поверх свай ложится железобетонная плита или балки (ростверки), которые служат для объединения всех свай в одно целое, а также являются основанием под будущее здание.

Схема свайного фундамента

Фундамент, выполненный по такой технологии, отличается максимальной надежностью и 100% исключением возможности повреждения постройки из-за движения нестабильной глинистой почвы. Правда, без помощи профессиональной техники здесь не обойтись, а цена на подобные услуги довольно-таки высокая.

Виды и особенности глинистых грунтов

Ни одна, даже самая незначительная постройка не ставится прямо на землю – ей нужен фундамент. Его главное предназначение – обеспечить устойчивость строения, его стационарное положение. Не выполнив это условие, нельзя рассчитывать на то, что дом, гараж или баня простоят долго. Неравномерные подвижки обязательно приведут к появлению трещин, разломов, напряжений в узлах крепления, провалов. И даже если дом не развалится, он со временем станет непригодным для жилья.

Риск получить такой результат особенно высок при выборе неподходящего фундамента на сложных грунтах, к которым относятся глинистые почвы. Виной всему их состав и связанные с ним свойства.

Любая крупная стройка должна начинаться с анализа грунта Источник magmageo.ru Обойтись без привязанного к участку проекта можно только при возведении второстепенных построек, таких как хозблок или беседка. Тем более, что к моменту их строительства основные строения уже бывают готовы, а выполненные земляные работы позволяют судить о возможных рисках. Для капитальных зданий проект со всеми расчетами необходим. Особенно на пучинистых грунтах.

Чтобы понять, какой фундамент лучше для глинистой почвы, нужно знать о её свойствах.

Существует такое понятие, как морозное пучение грунта. Если говорить простым языком, это значит, что он насыщается водой и удерживает её, а в период сильных морозов эта вода замерзает, увеличиваясь в объеме. Соответственно, более объемным становится и грунт, поэтому его начинает выпучивать вверх вместе со всеми находящимися в нем конструкциями.

Легко себе представить, что произойдет с домом, если фундамент под ним будет двигаться, да ещё и неравномерно.

Силы пучения легко выдавливают из земли даже тяжелые конструкции Источник eurolos.pro

Глинистые почвы как раз и обладают способностью удерживать в себе воду. Они состоят из мелких пластинчатых частиц, непроницаемых для влаги, которая и задерживается между ними. С другой стороны, большие объемы воды способны размывать глину и переносить её своим потоком, что приводит к обнажению элементов фундамента и его промерзанию.

Однако процентное содержание таких частичек в грунте может быть разным не только в одной местности, но и на соседних участках. И от этого во многом зависят его характеристики и то, какой фундамент делать на глинистой почве:

  • Содержание глины менее 5% не влияет на проницаемость грунта. Такие почвы называются песчаными. Они отлично пропускают воду, а под действием нагрузки уплотняются, поэтому на них можно возводить любое основание.
  • 5-10% глины в песке – это супесь, которая в сухом состоянии также является надежным основанием для фундамента и мало подвержена пучению. Но при насыщении водой становится текучей и может перемещаться с её потоком. Такой грунт называют плывуном, он образуется при высоком стоянии грунтовых вод. Строить на нем нежелательно, но если другого выхода нет, используют свайный фундамент.

Свайный фундамент на плывуне Источник stroyfora.ru

Суглинки бывают легкими, средними и тяжелыми в зависимости от процентного содержания глины в песке (от 10 до 50%). Какой фундамент лучше на суглинистой почве, чрезвычайно подверженной морозному пучению, зависит от её однородности, плотности, отметки промерзания, уровня залегания пласта, его толщины и уровня подземных вод. Если он высокий, аварийное проседание здания на мелкозаглубленном ленточном фундаменте неизбежно. Если же водоносные слои расположены гораздо ниже точки промерзания, пучение будет не столь выраженным. Но нужно учитывать и такие факторы, как уровень выпадения осадков, близость природного водоема и многие другие.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
