Несущая способность винтовой сваи

Сбор нагрузок свайного фундамента

Для определения нагрузки рассчитывают вес строительных материалов

При расчете свайно-винтового фундамента требуется найти сумму воздействующих на него нагрузок в единицах массы (для крупных зданий это тонны). Их можно разделить на константные и временные. В последнюю категорию входят:

  • Длительные – стационарное оборудование с его наполнением, временные ограждения.
  • Кратковременные – факторы климата (снег и т.д.), передвижное оборудование, транспорт, воздействия живых существ.
  • Специфические – действие пожаров, взрывов, повреждений фундамента (влияющие на внутреннее строение грунта), сейсмического фактора. Их значение может быть отрицательным.

Подсчет общей нагрузки на фундамент реализуется посредством простого суммирования значений нагрузок по всем приведенным категориям. Чтобы узнать сумму константных воздействий, нужно определить удельный вес затрачиваемых на строительные работы материалов. Требуемую информацию может предоставить их поставщик. Зная материал, его толщину и тип конструкции, можно воспользоваться табличным значением параметра. Наибольший удельный вес на каждый квадратный метр имеет железобетон. Это относится к стеновым конструкциям и к перекрытиям. Обязательно учитывается вес кровли.

Когда расчет свай и фундамента производится собственноручно, нужно брать во внимание, что показатель нагрузки определяется как нормативный параметр, перемноженный на коэффициент надежности γf. Последнее значение зависит от материала конструкции и его плотности и обычно находится в границах 1,05-1,3. К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2

Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки

К примеру, периметр P внутренних и внешних стен деревянного дома равен 50 м, высота h – 5 м, а удельный показатель сырья – 70 кг/м2. Тогда нагрузка будет рассчитываться по формуле P*h*удельный вес=50 м*5 м*70 кг/м² = 17500 кг = 17,5 т. Аналогичные показатели вычисляют для крыши и перекрытий. В первом случае удельный вес материала умножают на площадь. Во втором добавляют еще один множитель – количество перекрывающих элементов. Эти три значения – для каркасных конструкций, крыши и перекрытий – суммируют. Результат, перемноженный на коэффициент надежности (для постройки из дерева он равен 1,1), будет являть собой значение константной нагрузки.

Примерная нагрузка на квадратный метр составляет 150 кг

Поскольку на стадии проектирования нельзя точно узнать общую массу мебели, техники и живых существ, воздействующих на перекрытия, для расчетов используют принятый в нормативах показатель равномерно распределенной нагрузки на квадратный метр (Pt). В жилищах его значение считают равным 150 кг/м². Формула расчета имеет такой вид: S*Pt*n, где n – число использованных перекрытий.

Также при строительстве учитывается снеговая нагрузка на здание, свойственная данному региону. В центральной части ЕТР расчетный показатель считают равным 180 кгс/м². В ряде мест это число значительно выше – в некоторых сибирских регионах оно может достигать 400 кгс/м². Узнать искомое значение можно по карте снеговых районов. Формула для нагрузки состоит из трех множителей: площади крыши, расчетного показателя и коэффициента наклона. Последний параметр для самых типичных покрытий с наклоном в 30-45 градусов считают равным 0,7.

Ветровой нагрузочный показатель часто выражается отрицательным числом (что означает снижение общей массы). Из-за этого при постройке массивных сооружений им часто пренебрегают. Для небольших парусных конструкций, напротив, он очень важен, так как при их возведении нужно представлять влияние на сваи выдергивающих и иных действий. Определяют ветровое давление по формуле: W=0,7* k(z)*c*g, где k(z) – коэффициент для высоты z (находится по таблице для типов местности), с – аэродинамический показатель (зависит от наклона крыши и от того, куда чаще дует ветер – во фронтон или в скат), g – коэффициент надежности, равный 1,4. Чтобы рассчитать общую нагрузку на кровлю, получившееся число W умножают на площадь крыши.

Плюсы и минусы

Свайный фундамент может использоваться для сооружений любого назначения, в т.ч. жилых домов (смотрите: типы частных домов). По сравнению с другими типами оснований он имеет такие преимущества:

  1. Возможность установки практически на любых грунтах, независимо от уровня грунтовых вод и промерзания, а также на участках с уклоном. Единственным исключением являются скальные выходы, в которых очень трудно пробурить скважину или вбить сваю.
  2. Быстрота возведения. Сваи в большом количестве устанавливаются за 1 день. Строительство самого дома можно начинать уже на следующий день (за исключением бурозаливных вариантов).
  3. Отсутствие необходимости в проведении трудоемких земельных работ и тщательного выравнивания площадки.
  4. Большая несущая способность. Одна свая способна выдерживать более 5 тонн.
  5. Долговечность. Срок эксплуатации составляет более 100 лет.

При выборе типа фундамента надо учитывать и имеющиеся недостатки:

  1. Необходимость специальной техники для бурения или погружения свай. Аренда ее обходится достаточно дорого, что повышает значительно общую стоимость строительства.
  2. Существенная зависимость от качества используемых свай. Надежный фундамент получится только из высококачественных изделий, что «съедает» экономию на материалах.
  3. Необходимость полноценных геологических изысканий, позволяющих правильно оценить заглубление и проведение необходимых расчетов.
  4. Сложности с обустройством подвала и цокольного этажа.
  5. При использовании забивной технологии – ограничения по расстоянию до ближайших строений, т.к. использование даже облегченного молота вызывает сильное сотрясение грунта.

Советуем почитать: СНиПы и нормы на строительство частного дома

Наличие указанных недостатков существенно ограничивает применение свайного фундамента. Для больших сооружений он обустраивается по необходимости из-за наличия сложного грунта. В то же время, мелкозаглубленный вариант, когда сваи можно установить вручную, активно используется для небольших построек – бани, гаражи, хозяйственные строения.

Рекомендуем: Монолитная плита фундамента своими руками. Как правильно залить плитный фундамент под частный дом?

Ростверк


Ростверк служит для равномерного распределения нагрузки на конструкцию основания. Независимо от вида ростверка (сборный он или монолитный, высокий или низкий), для его надёжности необходимо рассчитать следующие параметры:

  • силу продавливания фундамента;
  • силу продавливания на каждый угол;
  • силу воздействия на изгиб.

При высоком ростверке вся нагрузка ложится целиком на сваи. На них действуют вертикальные нагрузки снизу, деформирующие нагрузки сбоку (в грунте и на поверхности). Всё это рассчитать довольно сложно для непрофессионала.

Как и для свайного фундамента, эту интеллектуальную работу можно выполнить с помощью компьютерных программ StatPile и GeoPile. Есть вариант проще — воспользоваться стандартом индивидуального строительства, который устанавливает:

  • соединение опор с ростверком — жёсткое или свободное;
  • глубину вхождения головы сваи в ростверк — не менее 10 см;
  • положение ростверка не ниже 20 см над землёй;
  • ширина равна толщине стен (не менее 40 см);
  • высота ростверка — 30 см и более;
  • армирование (продольное и поперечное) прутом ᴓ10-12 мм.

Важно! В нестабильных грунтах прочность свайного основания усилит металлическая обвязка на уровне цоколя (уголком или швеллером)

Расчёт винтовых свай

Чтобы сделать расчёт винтовых свай, можно использовать специальный калькулятор для свай. Однако этот расчёт будет приблизительным. Если вы желаете научиться правильно рассчитывать винтовые сваи вручную, можете воспользоваться нашими инструкциями.

Расчёт винтовых свай – важный этап проектирования здания

Расчёт винтовых свай производится и для сооружений на воде

Свайные фундаменты – это основания здания или сооружения, которые требуют наименьших затрат на своё устройство и могут выполняться на любых типах грунта. В связи с этим свайные фундаменты очень популярны как в жилом, так и в промышленном строительстве. Кроме этого расчёт винтовых свай делается легко и без лишних сложностей.

Общие положения

Расчёт винтовых свай и дальнейшее строительство по нормативным документам должно выполняться в следующей последовательности:

  1. Определение параметров грунтового основания. Для этого производятся инженерно-геологические исследования. В результате мы должны знать показатели несущей возможности грунтов, их плотность и составляющие, а также физико-химические характеристики.
  2. Сбор нагрузок. В данном случае учитывается вес всего дома с мебелью и прочим техническим инвентарём, а также динамические нагрузки (вес снежного покрова, ветровая нагрузка и т.п.).
  3. Предварительный расчёт. На данном этапе составляется приблизительная схема будущих свайных фундаментов.
  4. Далее данные, полученные в ходе предварительного проектирования, пропускаются через специальную программу, учитывающую особенности грунтов, показатели веса объектов, ветровые воздействия и т.д. В ходе этого данные уточняются и оптимизируются. Итогом данного этапа становятся уточнённые данные конструкций фундамента, подогнанные под конкретные геологические и природные условия строительства.
  5. Последним этапом расчётов станут рабочие чертежи свайного поля. После этого можно начинать строительство домов на сваях.

Винтовые сваи для разных типов грунтов

Какой диаметр свай выбрать?

В зависимости от назначения винтовые сваи бывают различного диаметра. Чтобы правильно его подобрать, вы должны точно знать назначение будущего сооружения и возможные нагрузки на основание. В зависимости от этого сваи подразделяются на:

  • винтовые сваи, используемые для лёгких оград из сетки, их диаметр 5,7 см;
  • сваи диаметром 7,6 см подходят для возведения лёгких сооружений (бытовки, навесы, хозяйственные сооружения, уборные и т.п.) и для монтажа заборов из дерева или профнастила, свая может выдержать нагрузки до 3 т;
  • винтовые сваи диаметром 8,9 см с несущей возможностью в 3-5 т применяются для установки массивных ограждений с большой высотой, каркасных коттеджей низкой этажности и всевозможных достроек к ним;
  • винтовая свая диаметром 10,8 см с несущей возможностью в 5-7 т подходят для сооружения двухэтажных построек каркасного типа и для домов из нетяжёлого камня, древесины.

Винтовые сваи: строение

Расчёт винтовых свай для одноэтажного дома

Пример расчета фундамента на винтовых сваях

В большинстве случаев расчет свайного основания (в том числе и винтового типа) ведется на специальных программных продукта – так называемых «калькуляторах фундамента». Но всю последовательность вычислений, проводимых таким «калькулятором» можно произвести и вручную.

И далее по тексту мы изложим именно «ручную» методику расчетов. Причем все вычисления будут изложены именно в том прядке, который был описан при изложении типовой методики расчетов свайного основания. Итак..

Определение характеристик почвы

Как говорилось выше, все характеристики почвы определяют в ходе инженерно-геологических изысканий. Однако для сооружения небольших фундаментов под относительно легкие строения можно воспользоваться и усредненными, табличными данными, увязав несущую способность грунта с типом почвы.

Правда, в этом случае вам придется отрыть шурф, обнажающий слой грунта на глубине погружения сваи. Причем в качестве шурфа можно использовать котлован для септика.

Сбор нагрузок

Сбор нагрузок предполагает  расчет по массе стройматериалов, эксплуатационной, снеговой и ветровой нагрузкам.

Масса строения 6х4 метра определяется по объему и удельному весу стройматериалов. В среднем на такой дом расходуют около 12 кубов бруса на несущие стены и еще 3-4 куба на обустройство кровли, цокольного и чердачного перекрытия. При удельной массе дерева в 550-600 кг/м3 такой объем пиломатериалов «потянет» на 9-10 тонн.

Эксплуатационная нагрузка считается исходя из площади строения, умноженной на усредненный вес оборудования, мебели и жильцов. И при значении среднего веса в 350 кг/м2 эксплуатационная нагрузка равняется 8,4 тонны (6х4х350).

Ветровая нагрузка определяется по площади пола умноженной на коэффициент (40+15Н), где Н – это высота фасада дома. При высоте фасада в 3,5 метра, ветровая нагрузка равна 2,2 тонны (6х4 х (40+15х3,5)).

Снеговая нагрузка вычисляется по площади кровли, умноженной на коэффициент среднего веса снежного покрова (180 кг/м2 для жилищ, расположенных в средних широтах).  И при высоте фронтона в 2 метра площадь двускатной кровли нашего дома равна 34 м2. В итоге, снеговая нагрузка равняется 6,1 тонны (34х180).

Таким образом, сбор нагрузок предполагает, что на грунт и основание будут давить не менее 26,7 тонн общего веса строения.

Расчет параметров свай

Перед тем, как рассчитать количество винтовых свай для фундамента и определить шаг расположения опор, следует вычислить несущую способность одной сваи. Для этого нужно умножить на площадь пяты (винтовой лопасти) опоры несущую способность грунта.

Площадь пяты выбирается по специальной таблице, в которой указан диаметр всех нормированных (производимых по ГОСТ) винтовых свай. Наименьший диаметр такой сваи равен 300 миллиметрам. Следовательно, площадь пяты опоры равняется 706 см2.

А при несущей способности грунта в 3-4 кг/см2 несущая способность сваи будет равна 2,1-2,8 тонны.

Таким образом, для удержания нагрузки в 26,7 тонны достаточно 10-12 свай. Габариты опор берутся по общим рекомендациям. Например, для деревянных конструкций в большинстве случаев советуют опору СВ108 с диаметром стержня в 108 миллиметров.

Свайное поле считают исходя из жесткости балок ростверка. И если под нашим домом заложат металлический или деревянный ростверк то максимальный шаг (расстояние между двумя соседними опорами) будет равен 2-2,5 метрам. Причем формируя свайное поле нужно заложить опоры еще и под межкомнатную перегородку.

https://youtube.com/watch?v=6kJPnSH1oAs

О сайте

zalman

Изучение характеристик грунта

Для проведения инженерно-геологических изысканий и лабораторного исследования почвы выполняется пробное бурение скважин, выемка образцов почвы. Глубина бурения и количество шурфов зависят от характеристик объекта, типа ландшафта. Как правило, скважины делают глубиной на 0,5 м ниже уровня промерзания почвы. Такой подход позволяет оценить плотность несущего слоя, его толщину. Если участок имеет перепады по высоте, то одну из проб делают на самой низкой точке рельефа.

В лабораторных условиях определяется водонасыщенность грунта. Болотистые или глинистые почвы, которые удерживают влагу, имеют более низкую несущую способность. В толще грунта может располагаться небольшой проблемный участок с четко очерченными границами. Тогда элементы фундамента располагают таким образом, чтобы обойти его, не изменяя при этом контуров свайного поля.

Пример расчета несущей способности свайного отдельно стоящего фундамента

Рассчитать свайный фундамент под колонну про­мышленного здания на действие центральной нагрузки N = 1,0 МН. Материал ростверка — бетон класса В25 с расчетным сопротивлени­ем осевому растяжению Rbt= 1,05 МПа. Глубина заложения подош­вы ростверка по конструктивным соображениям принята равной h = 0,8 м. Грунтовые условия стро­ительной площадки: 1 — песок пылеватый (γ1= 0,0185 МН/м 3 , h1 = 3,6 м, E1 = 15 МПа); 2 — супесь пластичная (γ2= 0,0195 МН/м 3 , h2 = 1,7 м; Е2=17 МПа); 3 — песок плотный (γ3=0,0101 МН/м 3 , h3 = 2,2 м, E3 = 32 МПа); 4 — суглинок тугопластичный (γ4 =0.01 МН/м 3 , h4=3,4 м, E4=30 МПа). L/H—5,1.

Решение. Для заданных грунтовых условий проектируем свайный фундамент из сборных железобетонных свай марки С5,5-30, длиной L = 5,5 м, размером поперечного сечения 0,3×0,3 м и длиной острия l = 0,25 м. Сваи погружают с помощью забивки дизель-мо­лотом.

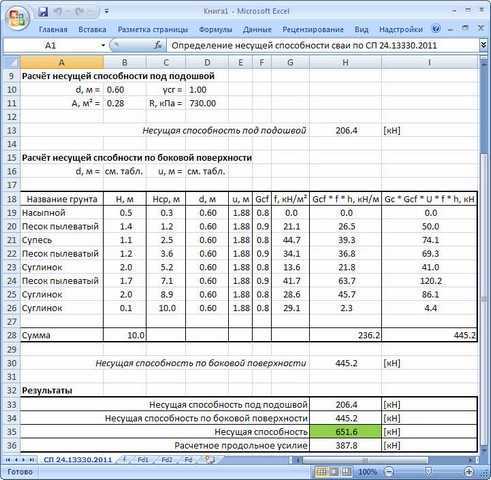

Найдем несущую способность одиночной висячей сваи, ориенти­руясь на расчетную схему, показанную на рис. 6.1, а и имея в ви­ду, что глубина заделки сваи в ростверк должна быть не менее 5 см.

Рис. VI.1

Площадь поперечного сечения сваи A = 0,3·0,3 = 0,09 м 2 , периметр сваи

По табл. 1.18(Приложение I) при глубине погружения сваи 6,5 м для песка мелкого, интерполируя, найдем расчетное сопротивление грунта под нижним концом сваи R = 2,35МПа.

По табл. 1.18(Приложение I) для свай, погружаемых с помощью дизель-моло­тов, находим значение коэффициента условий работы грунта под нижним концом сваи γcR =1,0 и по боковой поверхности γcf =1,0.

Пласт первого слоя грунта, пронизываемого сваей, делим на два слоя толщиной 2 и 0,8 м. Затем для песка пылеватого при сред­них глубинах расположения слоев h1 = l,8 м и h2 = 3,2 м, интерполи­руя, находим расчетные сопротивления по боковой поверхности сваи, используя данные табл. 1.19(Приложение I): f1= 0,0198 МПа, f2 = 0,0254 МПа.

Для третьего слоя грунта при средней глубине его залегания h3 = 4,45 м по этой же таблице для супеси пластичной с показате­лем текучести IL = 0,6, интерполируя, находим f3 = 0,0165 МПа.

Для четвертого слоя при средней глубине его расположения h4= 5,775 м для песка мелкого находим f4 = 0,041б МПа.

Несущую способность одиночной висячей сваи определим по формуле (6.4)

Ф= 1 =0,364 МН.

Расчетная нагрузка, допускаемая на сваю по грунту, составит:

F = 0,364/1,4 = 0,26 МН.

В соответствии с конструктивными требованиями зададимся шагом свай, приняв его равным а = 3b = 3·0,3 = 0,9 м. Далее определим требуемое число свай:

Окончательно примем число свай в фундаменте равным 4 и разместим их по углам ростверка.

Найдем толщину ростверка из условия (8.8):

По конструктивным требованиям высота ростверка должна быть не менее hp= 0,05+ 0,25 = 0,3 м, что больше полученной в результа­те расчета на продавливание. Следовательно, окончательно примем высоту ростверка равной 0,3 м.

Расстояние от края ростверка до внешней стороны сваи в соот­ветствии с конструктивными требованиями назначим равным lр = = 0,3·30+5=14 см, примем его окончательно, кратным 5 см, т. е. lp= 15 см. Расстояние между сваями примем равным: l=3b = 0,9 м.

Конструкция ростверка и его основные размеры показаны на рис. VI.1, б.

Найдем вес ростверка G3 = 0,025·0,3·1,5·1,5 = 0,0169 МН и вес грунта, расположенного на ростверке, Gгр = 0,5·1,5·1,5 ·0,0185 = 0,0208 МН.

Определим нагрузку, приходящуюся на одну сваю, по формуле:

Найдем вес свай:

G1= 4 (5,5·220·10 + 50·10) = 50800 H = 0,0508 МН.

Вес грунта в объеме АБВГ (см. рис. 6.1):

Вес ростверка был найден ранее: G3=0,0169 МН.

Давление под подошвой условного фундамента:

По табл. 1.12(Приложение I) для песка мелкого, на который опирается условный фундамент, с коэффициентом пористости е = 0,598 найдем значение удельного сцепления сп = 0,003 МПа.

По табл. 1.13(Приложение I) по углу внутреннего трения φn = 34°, который был определен ранее, найдем значение безразмерных коэффициентов: Mγ=l,55, Mq=7,22 и Мс=9,22.

Определим осредненный удельный вес грун­тов, залегающих выше подошвы условного фундамента:

По табл. 1.15. (ПриложениеI) для песка мелкого, насыщенного водой, при соот­ношении L/H>4 находим значения коэффициентов γс1 = 1,3 и γс2= 1,1.

По формуле (8.3) определим расчетное сопротивление грунта основания под подошвой условного фундамента:

Основное условие при расчете свайного фундамента по второй группе предельных состояний удовлетворяется: Рср = 0,276 МПа

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения: Учись учиться, не учась! 10546 – | 7960 – или читать все.

93.79.246.243 studopedia.ru Не является автором материалов, которые размещены. Но предоставляет возможность бесплатного использования. Есть нарушение авторского права? Напишите нам | Обратная связь.

Отключите adBlock! и обновите страницу (F5)очень нужно

Ростверк

Ростверк – элемент фундамента, необходимый для равномерного распределения нагрузки, оказываемой строением на фундамент. Для обеспечения надежности ростверка нужно рассчитать ряд параметров, при этом тип ростверка значения не имеет.

В расчеты входят:

  • сила продавливания фундамента;
  • сила продавливания, воздействующая на каждый угол отдельно;
  • сила воздействия на изгиб.

Если используется высокий ростверк, вся нагрузка воздействует на сваи. Вертикальная нагрузка действует снизу, деформирующая нагрузка – сбоку. Такие расчеты очень сложны и требуют профессиональных знаний. Для расчетов необходимо воспользоваться стандартами индивидуального строительства.

Они определяют следующие нормы:

  • соединяться опоры с ростверком могут двумя способами: жестким и свободным;
  • глубина вхождения головы сваи в ростверк – минимум 10 см;
  • расстояние между землей и ростверком – не менее 20 см;
  • толщина ростверка не может быть меньше толщины стен и минимально равняется 40 см;
  • ростверк должен иметь высоту более 30 см;
  • ростверк укрепляется продольным и поперечным армированием с сечением прута от 10 до 12 мм.

Диаметр и длина свай как основные характеристики

Винтовые сваи по своему диаметру подразделяются на несколько видов, которые используются в строительстве для различного предназначения:

  • 57 мм (используются для легких заборов);
  • 76 мм (применяются для монтажа деревянных заборов, а также заборов из профлиста, для установки фундаментов под бытовки, туалеты, хозяйственные блоки);
  • 89 мм (необходимы для монтажа тяжелых заборов, фундаментов под каркасные дома, различных пристроек к дому, таких как веранда, терраса, лестница);
  • 108 мм (используются для установки фундаментов под каркасные многоэтажные дома, для пристроек из бревен, брусьев, легких камней);
  • 133 мм (используются для установки фундаментов под каркасные многоэтажные дома, для домов из бревен, для беседок, монтажа пирсов и причалов).

Определение длины свай

Одним из важных факторов при расчете фундамента является точное определение длины винтовых свай, благодаря чему в последующем дом не просядет под собственным весом. Выбор длины свай зависит от плотности грунта, а также перепадов высоты на участках строительства.

Для определения качества грунта необходимо выкопать лопатой на участке лунку глубиной 0,5 м. в самом низком месте земельного участка. Если под слоем почвы Вы обнаружили песок или глину, данный грунт считается благоприятным для монтажа винтовых свай. Для возведения фундамента можно использовать сваи в 2,5 м.

В случае, когда под почвой Вы нашли торф, воду или плывун, Вам понадобится соответствующий инструмент, так называемый садовый бур. Данный инструмент необходимо вставлять в готовые лунки и вкручивать пока на шнеке инструмента Вы не обнаружите плотные комки песка, глины. Бур во время вкручивания нужно время от времени вытаскивать и стряхивать с его шнека грунт. Благодаря процедуре вкручивания бура Вы сможете рассчитать глубину плотных слоев грунта.

Хотите установить винтовой фундамент своими руками?

Перепад высоты на земельном участке – следующий критерий выбора длины свай. К примеру, длина дома составляет 6 метров, а перепад высоты – 1 метр. В таком случае, для установки фундамента для верхнего ряда свай понадобятся сваи длиной 2,5 м, для среднего ряда – 3 м, а для нижнего ряда – 3,5 м. Советуем при перепадах высоты более полуметра брать в расчет винтовые сваи с запасом в 0,5 м. Достаточно часто случается, что при установке свай с перепадами высоты, на нижних сваях не достает около 30 сантиметров.

Для точного определения длины свай рекомендуем обращаться за помощью специалистов компании «СВИТ», которые в кратчайший срок приедут и произведут точные замеры с пробным бурением за доступную цену.
