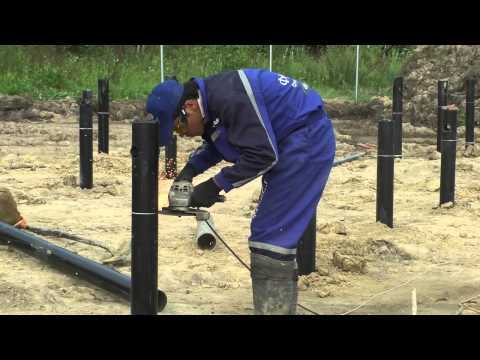

Применение свай из канализационных пластиковых труб для возведения фундамента

Виды фундаментов в зависимости от материала

Выбирать фундамент для теплицы стоит, учитывая особенности самого строения, вид грунта и наличие строительного опыта.

Простые основания может построить и человек без специальных навыков.

Деревянный

Древесина – лёгкий и доступный материал, который только приветствуется в строительстве теплицы.

Основание из дерева сделать просто: сооружается большая ленточная рама. Её размеры должны совпадать с нижней обвязкой теплицы.

Сразу после постройки сверху на такой фундамент можно возводить сам каркас. Это значительно экономит время.

ВАЖНО: Перед строительством брусья необходимо обработать, чтобы избежать порчи их грызунами

Блочный

Такой фундамент возводят в местах с повышенной влажностью, так как она губительно действует на растения.

Для строительства в этом случае понадобиться:

  • Гравий;
  • Раствор бетона;
  • Уровень;
  • Специальный шнур;
  • Кирпичи;
  • Блоки.

На подготовленный грунт насыпают 8 см гравия. Сверху льют бетон и вставляют блоки. Уровнем стоит регулировать наклон, чтобы основание было ровное. Вверх фундамента делают плоским, швы затирают.

ВНИМАНИЕ: Такой вид основания будет дороже остальных по стоимости

Кирпично-бетонный

Такой фундамент будет хорош, когда есть излишки старого кирпича. Например, если остались после разборки какого-то строения.

Порядок работ будет следующим:

  • Расчистить площадку;
  • Разметить её;
  • Выровнять горизонт по уровню;
  • Траншею засыпать песком, гравием, утрамбовать;
  • Залить всё бетонным раствором на 5 см;
  • В эту траншею укладываем рубероид;
  • Ставим кирпичную кладку нужных размеров.

ВАЖНО: Кирпич нужно обмазать специальным составом, предохраняющим от грунтовых вод

Точечный на опорных столбах

Такой тип фундамента представляет собой своеобразные подпорки, на которых и стоит теплица. Это позволит поставить строение ровно и защитить от грунтовых вод.

Опорными столбами могут выступать:

  • Кирпичи;
  • Бетонные блоки;
  • Брус;
  • Пенобетон.

ПОМНИТЕ: Чем выше строение, тем прочнее должны быть опоры.

Бетонный

Такую теплицу устанавливают в местах с низким стоянием грунтовых вод, на косогоре, если нужно заглубить строение.

Порядок работы следующий:

  • Готовим площадку;
  • Делаем опалубку из подручных материалов;
  • Проводим монтаж арматуры, скрепляем её проволокой;
  • Готовим бетонную смесь;
  • Перед заливкой на отмеренном расстоянии устанавливают пластиковые или металлические трубы, в которые потом устанавливают штыри для последующего крепления.

После установки теплицы в углубления их тоже бетонируют и присыпают грунтом.

Каменный

Такой фундамент прослужит длительное время, но обойдётся несколько дороже. Каменное основание особенно хорошо для установки поликарбонатной теплицы на металлическом каркасе.

Материал стоит выбирать тот, который находится в местности. Привезённый издалека может не выдержать природных условий.

Толщина камня не должна быть больше 50 см. Сам материал обязательно целый, без дефектов.

Строительство происходит в несколько этапов:

  • По периметру теплицы выровнять траншею;
  • Насыпать подушку из песка 10-15 см толщины, утрамбовать её;
  • Положить первый слой плоских камней. Сверху них без раствора выложить ещё раз песочную подушку;
  • Следующие слои выкладываются способом «под лопатку» (кладка чередуется короткой и длинной стороной);
  • Каждый слой трамбуют, заливают раствором, пустоты засыпают щебнем.

ВАЖНО: Трамбуют слои сначала всухую, потом кладут раствор и подгоняют молотком

Монолитный из бетонной плиты

Такой тип основания нужен только тогда, когда в местности есть слабый грунт.

В таких случаях территория размечается, и выкапывают котлован. На дно стоит засыпать подушку из песка и гравия. Дальше сооружается арматурная конструкция и заливается бетонной смесью. Главное – не забыть в таком сооружении дренаж.

Фундамент для теплицы из поликарбоната – фото и пошаговая инструкция

Будем устраивать ленточный фундамент под теплицу, размер 3*6 м, с высоким цоколем из кирпича и утеплением по периметру.

Делаем чертеж

Перед строительством теплицы следует выбрать проект или сделать чертеж своими руками, с указанием размеров и основных узлов конструкции. Здесь же определяются материалы, их количество, основные этапы работ. Лучше воспользоваться типовым проектом и адаптировать его под собственные условия.

Типовой эргономичный проект теплицы

Выбираем место

Выбор места зависит от индивидуальных особенностей участка. Теплицу лучше строить с южной и максимально безветренной стороны, за домом. Расчищаем площадку от мусора, корней деревьев, сорняков. Огораживаем периметр колышками, натягиваем веревку, проверяем геометрию. Диагонали должны быть равны. Снимаем верхний, мягкий слой грунта.

Устройство фундамента

Выкапываем по периметру траншею глубиной 800 мм. Дно выравниваем. Застилаем рубероидом на 2 слоя, можно проложить геотекстиль. Засыпаем щебень, песчаник, слои по 100-200 мм, трамбуем подушку.

Устанавливаем армирующий каркас. Будет два горизонтальных пояса, по два параллельных прута в каждом, вертикальные связки через каждые 300-500 мм. Арматура рифленая, с поперечным сечением 8-12 мм. Укладываем на дно камушки, высотой 50 мм, или подставки.

Кладем 2 нижних горизонтальных прута, расстояние между ними 200 мм, прокладываем гладкие тонкие пруты перпендикулярно для лучшего сохранения формы каркаса. На углах арматуру загибаем на смежную сторону, с заходим 500 мм и более. Так же в другой стороны, получается двойной перехлест для усиления конструкции. Вбиваем вертикальные пруты, связываем детали проволокой. Монтируем таким же образом верхний горизонтальный пояс.

Как правильно вязать арматуру

Расстояние между горизонтальными поясами зависит от высоты фундамента для теплицы. Если лента по высоте 400 мм, значит между верхними и нижними прутами должно быть расстояние 300 мм, +50 мм на бетонный слой с каждой стороны. Ширина рассчитывается так же, если общий габарит 300 мм, значит каркас 200 мм. Не забывайте, высота обязательно должна быть больше ширины ленты.

Устанавливаем в траншею опалубку, это могут быть сколоченные щиты из доски, влагостойкой фанеры, пластиковые прочные панели. Для правильной геометрии делаем связку по верху обрешетки брусками, а с внешней стороны устанавливаем распорки, они удержат конструкцию при заливке бетоном.

Ленту следует заливать одномоментно, дабы не образовалось швов и мостков холода. Пропорции раствора для фундамента под теплицу: цемент (связующее) – 1 часть, песок – 3 части, щебень, фракция до 40 мм (лучше 10-20 мм) 4-5 частей, вода 4-5 частей, до консистенции густой сметаны. Сначала тщательно перемешиваются сухие компоненты, затем добавляется вода.

На фото, как правильно залить основание для теплицы из поликарбоната своими руками

В обрешетку заливаем смесь, трамбуем, удаляем воздух. Пузыри в застывшем бетоне приведут к разрушению. Раствору необходимо затвердеть, до полного становления — 4 недели, только потом нагружать фундамент.

Убираем опалубку, проклеиваем бока рубероидом или обмазываем битумной мастикой на 2 слоя, сверху крепим листы пенопласта, можно заказать утепление – напыление ППУ. Сверху листы закрываем 2 слоями рубероида, швы внахлест по 100-200 мм, герметизируем скотчем, свариваем паяльной лампой. Делаем обратную засыпку грунта. Для горизонтальной гидроизоляции поверх фундамента под теплицу укладывается рубероид.

Как установить теплицу из поликарбоната на фундамент

По свежему бетону в центр ленты, по углам и через каждый метр рекомендуется установить и выпустить наружу арматуру для металлоконструкций либо специальные уголки с приваренными анкерами, для крепления брусков, к ним и будет крепится каркас теплицы. Если закладные не были предусмотрены в процессе заливки фундамента под теплицу, то каркас можно фиксировать анкерными болтами.

Способ крепления каркаса к фундаменту

Установка теплицы из поликарбоната на фундамент имеет еще один важный этап: дабы избежать сквозняков, наледи, вымерзания, щель, образовавшуюся при примыкании основания теплицы к фундаменту, заделывают эластичными герметиками, укладывают в зазор прокладку с резиновыми краями

Это особенно важно, если конструкция утепленная и в ней планируется выращивать урожай круглый год. Обустраивая зимнюю теплицу не забудьте про дополнительное освещение и отопление

Установка теплицы на фундамент из бруса

Большинство вопросов, связанных с тем как правильно установить теплицу на брус своими руками, сводится в конечном итоге к одному моменту – какой вариант крепления каркаса к деревянной раме выбрать. На сегодняшний день существует несколько популярных вариантов установки, благодаря чему каждый сможет выбрать для себя оптимальный способ исходя из финансовых затрат и прилагаемых усилий. Если возникают некоторые сложности, то стоит посмотреть, как именно осуществляется монтаж теплицы из поликарбоната на брус на видео, которое представлено ниже в статье.

Завинчивание

Так как в продаже на данный момент времени не существует теплиц из поликарбоната, выполненных из полимерных труб, то стоит брать во внимание то, что для производства каркаса используют металл, а для нижней части металлическую обвязку. Процесс установки брусового фундамента для теплицы, выполненной из поликарбоната, по технологии завинчивания имеет свои особенности

Первым делом изготавливают фундамент из бруса. Нижнюю часть теплицы из листов поликарбоната фиксируют к основанию из дерева при помощи болтов. Согласно прилагаемой инструкции осуществляют сбор каркаса

Процесс установки брусового фундамента для теплицы, выполненной из поликарбоната, по технологии завинчивания имеет свои особенности. Первым делом изготавливают фундамент из бруса. Нижнюю часть теплицы из листов поликарбоната фиксируют к основанию из дерева при помощи болтов. Согласно прилагаемой инструкции осуществляют сбор каркаса.

Используемые для фиксации болты либо винты рекомендуется устанавливать по углам каркаса из поликарбоната. Количество точек крепления по периметру напрямую зависит от размеров теплицы и индивидуальных предпочтений. Минимальный шаг составляет 50 см, а максимальный – 100 см. Многие специалисты рекомендуют тщательно следить за тем, чтобы все крепежные элементы были установлены через одинаковое расстояние.

Арматурные стержни

Сделать фундамент под теплицу из бруса можно при помощи арматурных стержней. Арматурные отрезки пользуются большой популярностью на строительном рынке, так как способны выполнять несколько функций одновременно. Нижняя часть используется в качестве якоря, благодаря которому можно добиться прочной фиксации теплицы из поликарбоната, верхняя является штырем и используется для установки брусков из дерева либо полимерных дуг.

Арматуру разрезают на прутки длиной от 75 до 80 см. После того как коробка фундамента будет полностью готова, прутки забивают в землю так, чтобы арматура находилась с внешней либо внутренней стороны основания из древесины. Все монтажные работы в обязательном порядке должны выполняться поэтапно, только так получится добиться желаемого результата.

Стальные уголки

Кроме этого, крепление теплицы к фундаменту из бруса может осуществляться при помощи стальных уголков. Оцинкованные уголки изготавливают из довольно прочных стальных сплавов, в результате чего их можно использовать не только для деревянных, но и для металлических тепличных сооружений, выполненных из поликарбоната

Важно понимать, что такие крепежные элементы не относятся к бюджетному варианту, однако они являются самыми надежными. В целях экономии допускается использование стальных уголков только в тех местах, которым являются самыми важными, в остальных случаях подойдут гвозди, саморезы, болты

Внимание! В процессе сборки и установки теплицы из поликарбоната на брус необходимо придерживаться советов и рекомендаций опытных специалистов.

Гвозди

Крепление теплицы к брусу при помощи гвоздей выбирают преимущественно те люди, у которых нет навыков работы в столярном и плотницком деле. Гвозди рекомендуется забивать через основание угловых и рядовых стоек, угол должен быть 45 градусов. Гвозди стоит забивать с наружной и внутренней стороны каркаса поликарбонатной теплицы. В качестве дополнительной подпорки для вертикальных стоек отлично подойдут отрезки бруса. После того как работы по установке стоек завершились, потребуется закрепить теплицу к брусу при помощи крестообразных распоров. Угловые стойки в данном случае служат дополнительной опорой для торцевых распорок, первого ряда стропил и верхней обвязки тепличного каркаса.

Пошаговая инструкция по изготовлению

Инструкция по установке свайного фундамента под парник, изготовленный заводом готовых теплиц. Размеры фундамента — 3×4 м.

Видео: сборка и установка поликарбонатной теплицы на сваи

Для изготовления основы потребуется:

  • 14 свай по 70 см длиной;
  • профиль 2 м длиной — 4 шт.;
  • профиль 1,5 м — 4 шт.;
  • саморезы — 56 шт.

Пошаговая инструкция по монтажу готовой основы под парник:

  1. Для начала распаковать комплектующие теплицы, представленные в виде профильных труб 4 шт. по 2 м — это нижнее основание и направляющие, которые собирают на участке.
  2. Взять соединительные тавры и скрепить профили, получив при этом 2 трубы по 4 м в длину.
  3. Далее установить т-образные сваи на нижнее основание теплицы, их должно быть по 5 на каждый 4-метровый профиль. Производить крепёж необходимо таким образом, чтобы 2 крепления были на расстоянии в 10 см от краёв, ещё 2 на середине нижнего основания и 1 на стыке под тавром.
  4. Зафиксировать сваи на саморезы 4 шт. на один крепёж.
  5. Переместить нижнее основание на место, где будет расположена теплица.
  6. Выкопать лунки для фундамента, примерно на 30–40 см глубиной. Они должны располагаться на таком же расстоянии, как сваи на конструкции.
  7. Вставить конструкцию в выкопанные ямы и вбить их в землю до нижнего якоря при помощи кувалды и деревянного бруса. Работу нужно производить аккуратно, чтобы не повредить профильные трубы.
  8. Чтобы вкапывать вторую сторону основания парника, необходимо от края уже установленной конструкции при помощи рулетки отмерить 2 м 98 см длины. Теперь аналогично вбить вторую сторону фундамента.
  9. При помощи уровня и верхней направляющей нужно проверить пропорциональность сторон фундамента.
  10. Далее проводится установка дуг.
  11. Производится работа по обшивке торца.
  12. Выкопать лунки под торец.
  13. Вставить и зафиксировать торец к нижнему основанию.
  14. В углубления под торцом забить 2 сваи, которые располагаются примерно у стойки двери в теплицу.
  15. Снять торец с нижней направляющей и завести на захват свай.
  16. Соединить сваи с нижним основанием торца на саморезы 8 шт.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

  • свайный или столбчатый;
  • ленточный малого или глубокого заложения;
  • плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

  • механический состав;
  • уровень грунтовых вод;
  • несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

  • ввинчиванием;
  • забивкой;
  • заливкой бетона в скважину;
  • кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

  • по углам здания;
  • под пересечениями стен и перегородок;
  • в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
  • между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

  1. Выкопать траншею глубиной 50-70 см.
  2. Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
  3. Установить опалубку из досок, фанеры.
  4. Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
  5. Смонтировать арматурные каркасы.
  6. Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

  • хорошее утепление для снижения теплопотерь;
  • готовый под отделку пол первого этажа;
  • выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Плитный фундамент обладает высокой тепловой инерцией и долго сохраняет накопленную энергию

Для каркасных домов это важно, поскольку их стены хотя и обладают низкой теплопроводностью, но тепло не аккумулируют

Как рассчитать столбчатый фундамент

Задача расчета столбчатого фундамента сводится к тому, чтобы определить расчетные размеры, указанные на рисунке выше: размеры опорной плиты, толщину противопучинистой подушки и размеры котлована под опору.

Расчет столбчатого фундамента для дома или бани ведут в следующей последовательности:

Для расчета в нашем примера примем грунт: суглинок мягкопластичный среднепучинистый, с расчетным сопротивлением нагрузкам на глубине 0,4 м.,  — 13 т/м2.

2. Определяют максимальную нагрузку на грунт от веса здания по каждой стене в осях А, Б, В и 1, 2, 3, 4 (пример на рисунке). При расчете учитывают вес строительных конструкций, а также снега на крыше и другие временные нагрузки

Нагрузку на грунт определяют из расчета, обратите внимание — тонн на 1 погонный метр стены. Считают, что нагрузка по длине стены распределена равномерно

На рисунке ниже показаны графики – эпюры величины нагрузок на грунт, рассчитанные для каждой стены для одноэтажного с мансардой каркасного дома из нашего примера.

Графики – эпюры нагрузок на грунт от веса здания для каждой стены дома, тонн/1 погонный метр. Несущие стены по осям А, Б и В несут собственный вес, перекрытие, крышу, а также снег. Стены по осям 1, 2, 3 и 4 самонесущие, несут только собственный вес.

Используйте программу – калькулятор для расчета нагрузки на грунт под стенами здания. По результатам расчета для наглядности постройте эпюры нагрузок на грунт под стенами своего дома.

3.Определяют силу давления на грунт от веса здания для каждой опоры.

Размеры опорных плит столбчатых опор выбирают так, чтобы обеспечить примерно одинаковое удельное давление на грунт каждой опоры.

Для этого расстояние между соседними опорами условно делят пополам. Сделайте это, и из рисунка наглядно видно, что, например, опора № 1 несет вес стены по оси “В” на длине 1 м., и по оси “1” тоже на длине 1 м. А опора № 3 несет вес стены по оси “В” на длине 2 м и по оси “3” на длине 1 м.

Рассчитаем с какой силой будут давить опоры на грунт:

  • Сила давления опоры № 1 = 2,1 т/м х 1м + 0,4 т/м х 1м =2,5 т.;
  • Сила давления опоры № 2 = 2,1 т/м х 2м = 4,2 т.;
  • Сила давления опоры № 3 = 2,1 т/м х 2м + 0,3 т/м х 1м = 4,5 т.;
  • Сила давления опоры № 4 = 2,1 т/м х 1м + 0,4 т/м х 1м =2,5 т.

Аналогично рассчитывают силу давления на грунт остальных опор.

4. Как мы приняли выше в пункте 1, расчетное сопротивление нагрузкам на глубине 0,4 м. грунта на нашем участке равно — 13 т/м2. Исходя из этого определяем площадь основания (площадь опорной плиты) для каждой опоры фундамента. Например:

  • Площадь основания опоры № 1 = 2,5 т : 13 т/м2 = 0,192 м2, не менее;
  • Площадь основания опоры № 2 = 4,2 т : 13 т/м2 = 0,323 м2;
  • Площадь основания опоры № 3 = 4,5 т : 13 т/м2 = 0,346 м2;
  • Площадь основания опоры № 4 = 2,5 т : 13 т/м2 = 0,192 м2;

Аналогично находим площадь опорной плиты для остальных опор.

5. Как определить размер квадратной опорной плиты, если известна площадь, я думаю, знает каждый. Размер плиты выбирают с некоторым запасом.

Обратите внимание, что размеры опорных плит получаются разными. Размеры опорных плит, указанные на рисунке, обеспечивают примерное равенство удельного давления на грунт под опорами с разной нагрузкой

Если сделать размеры, а значит и площадь всех опорных плит одинаковыми, то удельное давление на грунт (т/м2) соседних плит может существенно отличаться. Грунт под действием разной нагрузки просядет под опорами тоже в разной степени, что создаст дополнительные ненужные деформации и напряжения в конструкциях дома.

Рекомендуется неоднократно повторить расчет с разными вариантами числа опор и их расположением. Выбирают вариант с минимальным объемом земляных работ и материалов для устройства столбчатого фундамента.

Следует также рассмотреть целесообразность изменения конструкции дома. Если, например в рассчитанном выше варианте изменить опирание перекрытия, перенеся его на стены по осям 1, 2, 3 и 4, то распределение  нагрузок по стенам станет более равномерным.

Толщину песчано-гравийной противопучинистой подушки в зависимости от степени пучинистости грунта на участке рекомендуется выбрать:

  • Слабопучинистый — 0,1 м.;
  • Среднепучинистый — 0,2 м.;
  • Сильнопучинистый — 0,4 м.;

Обратите особое внимание на тщательное уплотнение песчано-гравийной подушки. Грунт подушки насыпают слоями не более 20 см

Каждый слой увлажняют и трамбуют.

Размеры котлована по горизонтали для столбчатой опоры зависят от степени пучинистости грунта и глубины заложения фундамента.  Для не пучинистого и слабо пучинистого грунта размер котлована может совпадать с размерами опорной плиты. В грунтах средне и сильно пучинистых размер стороны котлована принимают в пределах 0,8-1,2 м.

Обратную засыпку котлована обязательно выполняют не пучинистым грунтом с послойным уплотнением.

Правильный расчет при выборе оптимального фундамента под дом из бруса

В зависимости от типа грунта площадь основания рассчитывается таким образом, чтобы нагрузка не превышала критического значения, которое выражается в килограммах на квадратный сантиметр. Существует несколько вариантов расчета фундамента для строительства дома из бруса.

  1. Щебень, гравий и галька, крупнообломочные грунты: средней плотности — 5 кг/см2, плотные — 6 кг/см2.
  2. Твердые и пластичные глины: средней плотности — 1-3 кг/см2, плотные — 3-6 кг/см2.
  3. Влажные пески: средней плотности — 2 кг/см2, плотные — 1,5-2,5 кг/см2.
  4. Мелкие пески: средней плотности — 2,5 кг/см2, плотные — 2-3 кг/см2.
  5. Пески средней крупности: средней плотности — 2,5 кг/см2, плотные — 3,5 кг/см2.
  6. Крупные и гравелистые пески: средней плотности — 3,5 кг/см2, плотные — 4,5 кг/см2.

Под воздействием нагрузок в первые годы после строительства дома грунт сжимается, в результате чего происходит осадка грунта. Неравномерная осадка приводит к появлению трещин и различного рода деформаций. Таким образом, несущая способность грунта определяется величиной нагрузки вместе с осадкой, которая не превышает установленных норм.

Так как не все грунты имеют достаточную прочность, а также большинство из них сжимается, глубина сооруженного на них фундамента может быть различной.

Глубина заложения правильного фундамента для дома из бруса на участке с непучинистым грунтом должна составлять не менее глубины промерзания грунта (около 2 м). Выбрав оптимальный фундамент для дома из бруса, он закладывается ниже границы промерзания грунта.

Расчет буронабивного фундамента с ростверком

При расчете необходимо руководствоваться данными о характеристиках грунтов и материалов, указанных в СНиП 2.03.01-84, 11-23-81, 11-25-80, 2.05.03-84 и 2.06.06-85. Всего проводится три расчетные операции:

Расчет буронабивных свай

В ходе расчета определяется длина свай (глубина залегания), их сечение, количество и схема расположения. Диаметр буронабивной сваи для строительства коттеджа составляет от 15 до 40 см. Наиболее часто этот параметр принимают равным 20 см. Чтобы не проводить сложные расчеты с использованием громоздких формул, предлагаем воспользоваться готовой таблицей, в которой указана несущая способность опор различного диаметра, а также приблизительный расход бетона и арматуры:

Зная несущую способность одной опоры можно по простой формуле рассчитать расстояние между элементами:

l = P/Q, где

l — расстояние между сваями;

P — несущая способность 1 сваи;

Q — нагрузка на 1 пог.метр фундамента (масса дома делить на длину ростверка).

Пример расчета: Для дома весом 50 т, возводимого на глинистых грунтах на сваях диаметром 20 см потребуется 27 опор (50 000 кг/1884 кг = 26,53…).

Шаг буронабивных свай в ленточном ростверке проще вычислить, исходя из правила: расстояние между опорами должно быть не более трех их диаметров. Для свай диаметром 20 см шаг будет составлять 0,6 м. Для плотных грунтов этот показатель можно увеличить на 25%, значит, расстояние между сваями в нашем случае будет 0,8 м.

При желании более точно можно рассчитать шаг буронабивных свай по формуле: l = P/Q, где l — расстояние между сваями; P — несущая способность 1 сваи; Q — нагрузка на 1 пог.м фундамента (масса дома/ длина ростверка).

Схема расположения буронабивных свай составляется с учетом СНиП, опоры располагаются:

  • по углам дома;
  • вдоль несущих стен с выбранным шагом;
  • под входной группой.

Дополнительно буронабивные сваи должны быть установлены под тяжелыми элементами, например камином, печью, котельной. Глубина залегания свай зависит от глубины, на которой будут обнаружены несущие грунты, если основание возводится на слабых почвах или от уровня промерзания грунта в регионе. Как правило, глубина бурения под опоры составляет 1,5-3 м.

Расчет монолитного ростверка

Расчет ростверка заключается в определении его ширины и высоты. Для вычисления ширины можно использовать формулу:

В = М/L*R

В — ширина ленты ростверка;

М — масса дома;

L — длина ростверка;

R — несущая способность верхнего слоя грунта.

Данная формула применима как для ростверка нулевой высоты, так и мелкозаглубленного. Висячий ростверк рассчитывается по принципиально другой технологии, которая является крайне сложной. Если вы планируете строительство дома с висячим ростверком, то расчет необходимо заказать в проектной организации.

Расчет армирования

Буронабивные сваи должны быть усилены армированием. Диаметр арматуры зависит от массы сооружения. Оптимальный вариант для частного дома — ребристая арматура 12 мм. Зависимость размера армирования от диаметра свай можно увидеть в Таблице 1. Соединение арматуры осуществляется только специальной металлической проволокой, сварку для фундамента применять нельзя!

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.64%

Дом из кирпича
18.6%

Бревенчатый дом
14.6%

Дом из газобетонных блоков
16.15%

Дом по канадской технологии
11.54%

Дом из оцилиндрованного бревна
3.79%

Монолитный дом
4.09%

Дом из пеноблоков
3.3%

Дом из сип-панелей
3.3%

Проголосовало: 3275

Брус для дома, бани в Вашем городе

Брус. Профилированный. Клееный. Естественной влажности.Бревно.Сруб. доска. обрезная. необрезная


Советы застройщику

Для деревянного, каркасного или щитового дома с цокольным перекрытием по деревянным балкам столбчатый фундамент с высоко расположенным над землей ростверком будет самым экономным вариантом.

Для указанных выше легких зданий ленточный мелко или не заглубленный фундамент рекомендуется устраивать в следующих случаях:

  • Для каркасных и щитовых домов на средне и сильно пучинистых грунтах.
  • Для домов из бревна и бруса на сильно пучинистых грунтах.

Фундаменты на сваях, винтовых и буронабивных с железобетонным ростверком, будут дороже .

Фундаменты на сваях могут быть применены при строительстве дома на болоте.

Читайте рассказ застройщика о том, как он своими руками строил такой столбчатый фундамент с ростверком для дома со стенами из бревна. Повествование о радостях и трудностях, плюсах и минусах фундамента.

Читать далее:

Организация освещения

При обустройстве теплицы осветительными приборами обратите внимание на то, что возможные ошибки не только приведут к плохому урожаю, но и могут навредить росту растений. Для этого следует придерживаться ряда правил:. Не использовать освещение лучами одного цвета

Например, воздействие ультрафиолетовых или инфракрасных лучей на протяжении длительного периода негативно отразится на урожайности.

Не использовать освещение лучами одного цвета. Например, воздействие ультрафиолетовых или инфракрасных лучей на протяжении длительного периода негативно отразится на урожайности.

Каждый вид культуры предпочитает своё оптимальное освещение и расстояние от источника света. Разобраться с этими вопросами можно только изучив специализированную литературу.

Светодиодное освещение для теплицИсточник samara.garden-zoo.ru

Улучшаем качество естественного освещенияИсточник lampagid.ru

Осветительное обустройство теплицы внутри начинается с выбора подходящих ламп. Рассмотрим применяемые виды более пристально:

Лампа накаливания или классическая «лампочка Ильича». Сильно нагреваются, способны нарушить целостность стенок теплицы из поликарбоната и самих растений. Распространяют только красные световые диапазоны, которые плохо подходят для представителей фауны. Преимуществом является только низкая цена, в то время, как недостатков очень много. Ключевыми считаются такие:

  • Полное отсутствие полезного синего цвета и насыщенность неблагоприятными тонами: инфракрасным, красным, оранжевым. Это условие негативно сказывается на росте саженцев, растения замедляет рост, начинает увядать.
  • Сильное потребление электроэнергии. Например, светодиодная лампа, при аналогичном количестве света, «ест» в несколько раз меньше.

Светодиодная. Излучаемые лучи лежат в узком диапазоне, оказывая положительное воздействие на растения. Преимущества использования таких ламп в теплице заключаются в следующем:

  • Длительный срок службы.
  • Невосприимчивость к использованию во влажных условиях.
  • Низкое потребление электроэнергии.
  • Не излучают тепловую энергию (не нагреваются), а значит не повредят листву при случайном соприкосновении.

Люминесцентная. Потребляет мало энергии, относится к группе ламп, выгодных для освещения теплиц внутри

При выборе таких ламп обратите внимание на следующие нюансы:

  • Холодный свет используется только для фонового освещения. Тёплый приносит большую пользу, часто используется садоводами, выращивающими цветы.
  • Грамотная комбинация обеспечивает хороший результат и массу лучей, полезных для развития растений.
  • Лампы могут устанавливаться горизонтально или вертикально, в зависимости от того, куда нужно направить световые потоки.

Недостатком люминисцентных ламп является чувствительность к напряжению. При пониженном токе она может не загореться.

Натриевые лампы в освещении теплицыИсточник lampagid.ru

Натриевая. В сравнении с другими лампочками для использования в теплице, этот вид обладает максимальным коэффициентом светоотдачи в соотношении с потребляемой электроэнергией. При этом, излучаемый свет, так подходящий для растений, плохо воспринимается человеческим зрением, поэтому использовать его в качестве классического освещения не принято.

Ртутные лампы в освещении теплицыИсточник stopdacha.ru

Ртутная. Применяют в качестве освещения в холодный период, лампа сильно нагревается и излучает большое количество ультрафиолетовых лучей, что благотворно сказывается на переросшей и вытянувшейся рассаде. Недостаток заключается в ядовитом компоненте, входящим в состав осветительного прибора. При случайном повреждении потребуется сложный процесс утилизации и очистки помещения. Именно этот фактор является основным критерием, сказывающимся на их непопулярности.

Металлогалогенная. Световой спектр практически идеален для использования внутри теплиц. Недостаток заключается в сравнительно высокой цене и непродолжительном сроке службы. Данная величина зависит от количества включений, чем их больше, тем быстрее перегорит лампа. К преимуществу вида источника относят высокое отношение объёма излучаемого количества световых лучей в соотношении с потребляемой энергией.

Недостатков больше, чем достоинств:

  • Большая вероятность разрыва при скачках электрического напряжения.
  • Не допускается быстрое повторное зажигание. Металлогалогенную лампу нельзя включить и сразу-же выключить.
  • Высокая стоимость в сравнении с другими лампочками.
  • Качество светового излучения зависит от напряжения. Даже малейшее понижение значительно отразится на качестве цветового спектра.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
