Способы расчета нагрузки на фундамент

Конкретные цифры для расчётов

В случае, когда сложно либо невозможно определить несущую способность грунта, принимается значение 2,5 кг\см2,  это усреднённый показатель для грунтов российской средней полосы.

Исходные данные для расчёта свайных фундаментов

Максимальный шаг винтовых свай для малоэтажного и хозяйственного индивидуального строительства:

  • строения из бревна или бруса 3 м;
  • сооружения каркасного либо сборно-щитового типа 3 м;
  • здания с несущими стенами из облегчённых блоков 2,5 м;
  • дома из кирпича  и полнотелых бетонных блоков 2 м;
  • монолитные сооружения 1,7 м.

Для кустов свай под печи, колонны и подобные сооружения с сосредоточенной нагрузкой допустимое минимальное расстояние между сваями 1,5 м, для веранд и аналогичных построек 1,2 м.

Вес конструкций и частей зданий

Для сбора весов  допустим приблизительный подсчёт. Ошибка в большую сторону приведёт к небольшому увеличению стоимости работ. Если же реальные нагрузки окажутся больше расчётных, то возможно разрушение фундамента и здания в целом.

Предпочтительный ориентир при отсутствии точной информации максимальное значение.

Стены :

  • кирпичные 600-1200кг\м2;
  • бревенчатые 600 кг\м2;
  • газо- и пенобетонные 400-900 кг\м2;
  • каркасные и панельные 20-30 кг\м2.
  • листовая сталь, в т.ч. металлопрофиль и металлочерепица 20-30 кг\м2;
  • листы асбоцементные 60-80 кг\м2;
  • рубероид и другие мягкие покрытия 30-50 кг\м2.

Перекрытия:

  • деревянные с утеплителем 70-100 кг\м2;
  • цокольные с утеплителем 100-150 кг\м2;
  • монолитные армированные 500 кг\м2;
  • плитные пустотелые 350 кг\м2.

Какие воздействия испытывает фундамент и как их определить

В процессе эксплуатации сооружение испытывает следующие усилия:

Виды нагрузок, действующих на фундаменты

  • Статические (постоянные).
  • Динамические (переменные).

Статические усилия оказываются весом элементов. Они не изменяются с течением времени. Подобное воздействие оказывают перекрытия и стены. Статические усилия используются в качестве определяющих при проведении вычислений.

При расчете фундамента используют вес крыши, внутренних и наружных стен дома, плит (балок) перекрытий, лестничных маршей, опорной части.

Динамические усилия являются переменной величиной. Включают в себя влияние людей, мебели и оборудования, атмосферных явлений и осадков.

Внимание! Воздействие ветра для условий малоэтажного строительства не учитывается. Действие атмосферных осадков в виде снега является самой значительной разновидностью динамических усилий

Воздействие снега учитывают при подсчете усилий на основание

Действие атмосферных осадков в виде снега является самой значительной разновидностью динамических усилий. Воздействие снега учитывают при подсчете усилий на основание.

Онлайн калькулятор нагрузки

Рассчитать рассматриваемый показатель можно путем использования специальных онлайн-калькуляторов. Примером можно назвать сервис: https://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament.html или https://www.gvozdem.ru/stroim-dom/kalkulyatory/sbor-nagruzok-na-fundament.php.

Особенностями второго онлайн-калькулятора назовем следующие моменты:

  1. Программа учитывает планировку сооружения и тип используемых материалов при строительстве.
  2. Рассматриваются все нагрузки, который оказываются на основание. Данный онлайн-калькулятор позволяет рассчитывать нагрузку стен, кровли, отделочных и других материалов.

На рассматриваемом сервисе есть поля, в которых указывается важная информация, а также таблицы с важной информацией, нужные формулы и многое другое

Советы

Расчет нагрузки на фундамент – не простое, но необходимое мероприятие. Поэтому нужно тщательно просчитывать все составляющие, проверять все значения. Однако кроме строительных материалов, перекрытий, стен и так далее, нагрузку будут оказывать все имеющиеся в доме предметы. Это и мебель, и всевозможная техника, и находящиеся в здании люди.

Высчитать все эти значения довольно проблематично, поэтому определяя полезную нагрузку здания считают, что на квадратный метр приходится 180 кг. Чтобы узнать, какая полезная нагрузка оказывается на все здание целиком, нужно общую площадь умножить на это значение.

Кроме того, каждая конструкция имеет такую характеристику, как коэффициент надежности. Для каждого материала он свой. Так, у металла это значение равно 1,05, железобетонные и армокаменные конструкции имеют коэффициент надежности 1,2 (если они изготовлены на заводе). Если же железобетон изготавливается прямо на строительной площадке, его коэффициент составляет 1,3.

Ознакомление с необходимыми документами, такими как СП «Нагрузки и воздействия», СНиП «Строительная климатология» (хоть последний и отменен), поможет максимально точно рассчитать нагрузку на фундамент и получить все нужные сведения.

Не стоит приступать к строительству, не выполнив расчеты. Это вопрос не просто благоразумного и ответственного отношения к работе, но и безопасности людей, которые будут впоследствии проживать в доме. Неправильное выполнение расчета нагрузки или вовсе отказ от их проведения может привести к деформации, разрушению и фундамента, и самого здания.

О системе расчета нагрузки на фундамент смотрите в следующем видео.

Нагрузки от сооружения фундаментов передаются на основание

Однако они не в одинаковой степени воздействуют на различные грунты, поэтому важно возможное основное сочетание нагрузок, под действием которых развивается рассматриваемый вид перемещений основания, приводящий к деформации элементов конструкции

При определении нагрузок на фундаменты и основания руководствуются СНиП 2.01.07–85 по нагрузкам и воздействиям (их рекомендации кратко излагаются ниже).

Постоянные нагрузки и воздействия прикладываются во время строительства и проявляются в течение всего периода эксплуатации (собственный вес конструкций, давление грунта и т.п.).

Временные нагрузки и воздействия прикладываются или возникают в отдельные периоды строительства или эксплуатации, они могут уменьшаться или полностью исчезать. Различают длительные, кратковременные и особые нагрузки и воздействия.

Длительными называют нагрузки, действующие продолжительное время (вес оборудования, нагрузка от складируемых материалов).

К кратковременным относятся нагрузки, действующие непродолжительное время (от транспорта, включая краны, веса людей, снега, ветра и т.п.).

Особые нагрузки возникают в исключительных случаях (сейсмические, аварийные, от просадки основания при его замачивании и т.п.).

Различают следующие сочетания нагрузок:

Основные, состоящие из постоянных, длительных и кратковременных нагрузок или воздействий; из кратковременных учитывают те, которые способны вызвать рассматриваемый вид деформации (при учете двух и более кратковременных нагрузок их принимают с коэффициентом надежности по нагрузке ).

Особые, состоящие из постоянных, длительных, возможных кратковременных и одной из особых нагрузок и воздействий.

Различают нагрузки нормативные (максимальные типичные) и расчетные, получаемые путем умножения значения нормативной нагрузки на коэффициент надежности по нагрузке , учитывающий возможное отклонение нагрузки от типичного значения.

Расчеты основания по деформациям ведут на основные сочетания расчетных нагрузок . Расчетную нагрузку от веса фундамента и грунта над его уступами вычисляют по их размерам. Сумму временных нагрузок, передаваемых перекрытиями многоэтажных, жилых и некоторых общественных зданий, принимают по СНиП 2.01.97- 85 с понижающим коэффициентом

,

где m – количество этажей.

Рис. 2.1. Расчетная схема к определению нагрузок

на фундаменты: а) – план; б) – разрез здания

Пример 2. Определить нагрузку (при расчете по деформации) на фундамент четырехэтажного административного здания (рис. 2.1), если перекрытия разрезной конструкции; известны постоянные нагрузки g1 = 4кН/м 2 , g2 = 5 кН/м 2 ; стены из бетонных блоков толщиной 0,4 м, кН/м 3 , проемность – 25% (коэффициент проемности К = 0,75); колонна железобетонная 0,4 ´ 0,4 м; временная нагрузка на междуэтажные перекрытия g1вр 2,5 кН/м 3 и на покрытие g2вр = 1 кН/м 2 .

Постоянные нормативные нагрузки, кН/м 2 :

Временные нормативные нагрузки, кН/м 2 :

Исследование грунтов

От характеристик грунта зависит и выбор типа фундамента

В первую очередь на площадке строительства выполняются инженерно-геологические изыскания. В ходе этих работ изучают характеристики грунтов, которые будут воспринимать вес от здания. Также при выполнении этих изысканий определают глубину промерзания и наличие грунтовых вод на участке, выделенном под строительство.

Важными характеристиками, которые необходимо определить во время инженерно-геологических изысканий, являются прочность и несжимаемость грунтов. Также необходимо учитывать, что грунт бывает пучинистым и непучинистым. В первом случае обязательно фундамент должен быть спроектирован с установкой его подошвы ниже уровня промерзания.

Если под домом находятся скальные, обломочные или песчаные грунты, то заглубление фундамента ниже глубины промерзания не требуется. При залегании под зданием глины, супеси, суглинков и других материалов, которые могут в зимний период увеличиваться в объемах подошва обязательно должна находиться ниже глубина промерзания.

Виды и типы строительных блоков

Построить фундамент – дело, требующее определенного опыта и навыков. Сначала необходимо определиться с видом материала для постройки основы.

Фундаментные блоки бывают следующих видов:

  1. Бетонные блоки. Блоки из такого материала наиболее долговечные и прочные. Они имеют значительный вес, из них можно сделать надежную основу для строения.
  2. Керамзитобетонные блоки. Фундамент из керамзитобетонных блоков является прочным и более дешёвым, чем бетонные блоки. Класть такой фундамент легче, чем бетонный. Основание из керамзитобетонных материалов имеет хорошую теплоизоляцию, стойкое к перепадам температур и экологически чистое.
  3. Пенобетонные блоки. Монтаж фундамента из блоков такого вида оптимален для возведения небольших строений. Преимуществом является то, что такой фундамент можно класть без применения строительной техники.

Большой популярностью в строительстве пользуются фундаментные блоки типоразмера 20х20х40 см. Отзывы говорят о том, что стройка с использованием данных блоков обходится гораздо дешевле, чем с другими.

Причем, нужно различать: пустотелые блоки используются для возведения стен, а твердотелые элементы 20х20х40 – для оснований.

Для постройки фундаментов применяются такие типы бетонных блоков:

  1. Монолитные блоки с пазом. Это армированные цельные фундаментные блоки с прорезями для прокладывания коммуникаций (ФБВ).
  2. Цельные фундаментные блоки стенового типа, то есть без отверстий (ФБС). Это монолитные изделия со стальной арматурой, считаются наиболее прочными.
  3. Пустотелые фундаментные блоки П-образные (ФБП). Эти блоки наименее прочные, могут применяться только при возведении легкого дома – каркасного или деревянного.
  4. ФЛ — блоки-подушки, которые применяются как основание для остальных блоков. Необходимость таких подушек обусловлена увеличением устойчивости фундамента и его долговечности.

Коэффициент надежности по нагрузке

Второй коэффициент, на который мы должны умножать все нормативные (характеристические) значения нагрузок, чтобы получить расчетные значения – это коэффициент надежности по нагрузке γf. Суть этого коэффициента в том, что мы никогда не сможем точно определить нагрузку в конкретной ситуации – и плотность материала может варьироваться, и толщина слоев, и временные нагрузки могут выходить за определенные им среднестатистические пределы – в общем, коэффициент γf по сути является коэффициентом запаса, который увеличивает или уменьшает нагрузку в зависимости от ситуации. И самое главное для нас – определиться правильно с расчетной ситуацией, чтобы правильно выбрать γf.

Для того, чтобы разобраться с тем, какое значение коэффициента γf следует выбирать в разных случаях, нужно усвоить для себя понятия предельного, эксплуатационного, квазипостоянного и циклического значения нагрузок. Чтобы вам не показалось, что я хочу вас запутать окончательно (с этим прекрасно справляется и сам ДБН «Нагрузки и воздействия», дополнительных усилий прилагать не нужно), я сразу сильно упрощу разбор этих понятий. Два последних мы отбрасываем, как встречающиеся крайне редко (в расчетах на выносливость, ползучесть и т.п.), а по поводу двух первых запомним:

– предельное значение всегда используется при расчете по первому предельному состоянию (о предельных состояниях подробно здесь);

– эксплуатационное значение всегда используется при расчете по второму предельному состоянию.

Для предельного значения к коэффициенту надежности по нагрузке добавляется буква «m» – γfm, а для эксплуатационного – буква «е» – γfе. Значение предельного значения, как правило, выше значения эксплуатационного, таким образом, в расчете конструкций по первому предельному состоянию (по прочности и устойчивости) расчетное значение нагрузок будет большим, чем в расчете по второму предельному состоянию (по деформативности и трещиностойкости).

Все значения коэффициентов можно выбрать из ДБН «Нагрузки и воздействия», начиная с п. 5.1 и до конца документа.

Пример 1. Определение коэффициентов надежности по нагрузке.

Допустим, у нас есть нагрузка от веса плиты перекрытия 300 кг/м2 и временная нагрузка от веса людей в квартире. Нам нужно определить предельное и эксплуатационное значение этих нагрузок для устоявшегося состояния. Коэффициент надежности по ответственности γn определяется для класса СС2 и категории В (см. пункт 1 данной статьи).

1) Нагрузка от веса плиты относится к весу конструкций, коэффициенты к ней находим из раздела 5 ДБН «Нагрузки и воздействия». Из таблицы 5.1 находим γfm = 1,1; γfе = 1,0.

Коэффициент надежности по ответственности для расчета по первому предельному состоянию равен 1,0; для расчета по второму предельному состоянию – 0,975 (см. таблицу 5 в пункте 1 данной статьи).

Таким образом при расчете по первому предельному состоянию расчетная нагрузка от веса плиты будет равна 1,1∙1,0∙300 = 330 кг/м2, а при расчете по второму предельному состоянию – 1,0∙0,975∙300 = 293 кг/м2.

2) Временная нагрузка от веса людей относится к разделу 6 ДБН, из таблицы 6,2 мы находим нормативное (характеристическое) значение нагрузки 150 кг/м2. Из п. 6.7 находим коэффициент надежности по нагрузке для предельного значения γfm = 1,3 (для значения нагрузок менее 200 кг/м2). Коэффициент надежности по нагрузке для эксплуатационного значения я в разделе 6 не нашла для равномерно распределенных нагрузок, но позволяю себе его по старой памяти принять γfе = 1,0.

Коэффициент надежности по ответственности для расчета по первому предельному состоянию равен 1,0; для расчета по второму предельному состоянию – 0,975 (см. таблицу 5 в пункте 1 данной статьи).

Таким образом при расчете по первому предельному состоянию расчетная временная нагрузка будет равна 1,3∙1,0∙150 = 195 кг/м2, а при расчете по второму предельному состоянию – 1,0∙0,975∙150 = 146 кг/м2.

Из примера 1 мы видим, что значения нагрузок в разных частях расчета будут значительно отличаться.

Рекомендую при подсчете временных нагрузок для многоэтажных зданий не забывать об уменьшающих коэффициентах из пункта 6.8 ДБН «Нагрузки и воздействия», они не допускают перерасхода и приводят расчетную модель к максимально правдоподобной. Правда, при расчете в программных комплексах нужно неслабо извернуться, чтобы учесть уменьшенную нагрузку только для фундаментов, колонн и балок, при этом для перекрытий данное уменьшение не действует.

Уровень углубления основы

Этот показатель в основном зависит от уровня глубины промерзания структуры грунта, а также его строения. В каждом регионе нормативная величина отличается, поэтому необходима специальная таблица, которая и поможет в данном вопросе. Ее составляли ведущие метеорологи страны, которые имеют широкий опыт работы в своей отрасли.

Для надежной эксплуатации основание необходимо углублять с небольшим запасом, то есть ниже промерзающего уровня. Для того чтобы было более понятно, необходимо привести наглядный пример расчетов размещения фундамента на глубину.

Например: строительство основания планируется в городе Смоленск, а грунт, расположенный на участке – супесь. В таблице необходимо найти требуемый город и значение, которое указано напротив него. Для города, который приведен в примере, глубина составляет 120 см. Данные второй схемы указывают на тип грунта, в котором планируется установить основание более чем, на ¾ значения расчетного уровня глубины. Но при этом глубина не должна быть ниже, чем 0,7 метров, в результате получается 80 см. Такой показатель считается самым оптимальным для углубления фундамента в регионе, который приведен в примере.

Расчет крыши

При строительстве четырехскатной крыши нагрузка на основание дома будет равномерной

Кровельный вид нагрузки воздействует посредством несущих стен на все основания жилого строения. В классическом типе обустройства кровли имеется два противоположных ската, которые размещаются по бокам здания. При устройстве конструкции крыши четырехскатного типа нагрузка равномерно будет распределяться на основание дома.

Общий объем нагрузки можно определить при помощи специальной таблицы, в которой имеются данные массы различных строительных материалов.О том, как делать самостоятельный расчет нагрузок на фундамент, смотрите в этом видео:

Опираясь на них, ведется полное распределение строительных элементов по категориям. Используя величину сторон и значения из таблицы, выполняется подробный расчет. Для наглядного понимания приведем пример:

  1. Общая площадь линий проекции строения является 10 на 10 метров, что равняется ровно 100 квадратным метрам.
  2. В случае кровли двухскатного типа берутся в расчет только опорные стороны, в нашем примере их две. В связи с этим необходимо умножить, 10 на 2 получаем 20 метров.
  3. Таким образом, площадь бетонного основания с толщиной 50 см, подверженное нагрузке, будет ровняться 20 х 0,5=10 квадратных метров.
  4. Вид кровельного покрытия – керамический тип черепицы. Ее уклон составляет 45 градусов. Используя таблицу данных, можно обнаружить, что нагрузка, оказываемая на фундамент, ровняется 80 килограмм на один квадратный метр.
  5. В результате вычислений получается, что необходимо 100 разделить на 10 и умножить на 80 – общий размер массы крыши составит 800 кг на один квадрат.

Расчёт нагрузки на ленточный фундамент

Определение нагрузки на ленточное основание начинается с подсчёта массы самой ленты, для чего используется следующая формула:

Pфл= V × q.Расшифровка формулы:V – объём стен;q – плотность материала основания.

Необходимо произвести суммирование всех типов давления на фундамент, для чего можно воспользоваться следующей формулой: (Pд+Pфл+ Pсн+Pв)/ Sф.

Внимание! Важно, чтобы результат вычислений, выражающийся в удельной нагрузке, был меньше допустимых значений сопротивления почвы. Разница должна составлять порядка 25%, что необходимо для компенсации неточностей

Получение точных сведений, возможно при учёте видов стен, надо определить, какие из них несущие и выполняют функцию удержания перекрытий, лестничных пролётов, стропил. Выявляются самонесущие стены, выполняющие функцию поддержания исключительно собственной массы.

Исходя из этих данных, определяют под какую сторону закладывать стены определённой ширины, с обязательной проверкой допустимых значений.

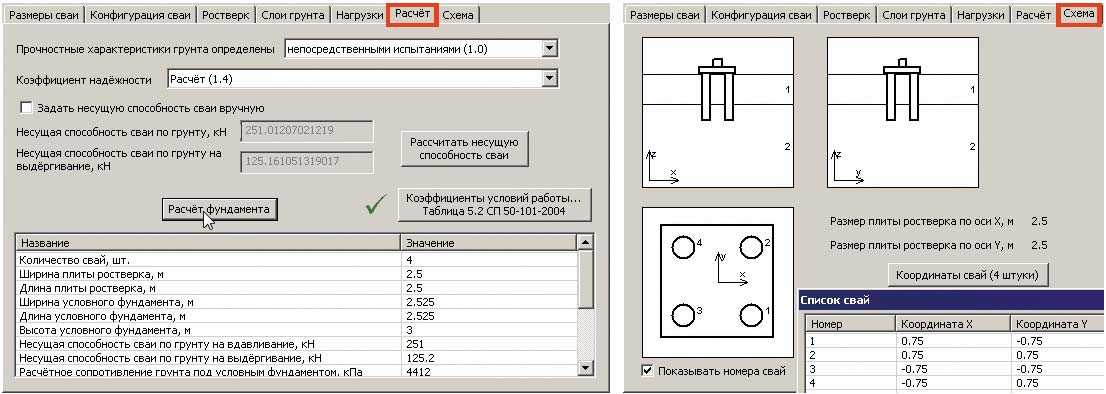

Расчёты нагрузки в программе «APM Civil Engineering»

Расчет ленточного фундамента: определяем ширину подошвы

При расчете ленточного фундамента необходимо будет определить два его параметра:

  • глубина заложения + высота цоколя = высота;
  • ширина ленты;

Третий — длина — известен. Это сумма длин всех стен, под которыми будет закладываться фундамент.

Глубина заложения во многом определяется в зависимости от типа находящихся под подошвой грунтов. Общие рекомендации можно найти в таблице, а описание определения глубины заложения  читайте в статье «Какой глубины должен быть фундамент».

Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Пусть мы примем, что глубина залегания фундамента для наших условий — ниже уровня промерзания грунта, высота цоколя — 20 см. Грунт промерзает в нашем регионе на 1,4 м. По рекомендациям фундамент должен находится на 15 см ниже уровня промерзания. Получаем общую высоту: 1,4 м + 0,2 м + 0,15 м = 1,75 м.

Теперь нужно рассчитать ширину ленточного фундамента. Она зависит от расстояния, на котором находятся стены и материала, из которого будем его строить. Рекомендованные значения  приведены в таблице.

Выбираете ширину фундамента в зависимости от материала и расстояния между стенами (для увеличения размеров картинки щелкните по ней правой клавишей мыши)

Расчет нагрузки на фундамент

Теперь нужно найти, с какой силой будет давить дом на фундамент. Для этого общую массу дома (масса всех элементов + полезная нагрузка + снеговая) делим на площадь фундамента.

Площадь ленточного фундамента находим умножив ее длину на выбранную в предыдущем пункте ширину. Потом общую нагрузку от дома делим на площадь фундамента в квадратных сантиметрах. Получаем удельную нагрузку на каждый квадратный сантиметр ленточного фундамента.

Пример. Пусть нагрузка от дома 408000 кг, площадь ленточного фундамента (длинна 4400 см, ширина 30 см)  — 132000 см2. Разделив эти значения, получаем: на каждый сантиметр давит 3,09 кг.

Теперь необходимо узнать, выдержат ли грунты под подошвой фундамента это значение. Любой грунт в состоянии выдержать какое-то давление. Эти значения просчитаны и занесены в таблицу. Находим тип грунта под подошвой фундамента (определяется геологическими исследованиями) и смотрим его удельную несущую способность.

Несущая способность грунтов — сравниваем найденную нагрузку от дома с нормативной для вашего грунта

Если несущая способность грунта больше чем нагрузка от дома, все выбрано правильно. Если нет, необходимо вносить корректировки.

Корректировка параметров

Если нагрузка, передаваемая через ленточный фундамент, для данных грунтов велика, выхода два: использовать при строительстве более легкие материалы или увеличить ширину ленты.

Изменение материала очень трудоемко: часто изменение одного материала тянет за собой цепочку изменений параметров целого ряда других. В результате расчет массы приходится переделывать. Потому чаще увеличивают толщину ленты в фундаменте. Этим увеличивается уменьшается удельная нагрузка.

Но слишком широкий ленточный фундамент (шире 60 см), особенно глубокого заложения,  невыгоден экономически: большой расход материала и трудозатараты. В этом случае необходимо сравнивать стоимость нескольких типов фундамента.

Ширину монолитно-ленточного фундамента подбирают исходя из рассчитанной нагрузки от дома и несущей способности грунтов

Не забудьте после изменения ширины ленты пересчитать ее массу и соответствующим образом откорректировать массу строения.

Что нужно сделать

Чаще всего при частном строительстве используют ленточный фундамент. Такой тип позволяет сделать в доме подвал, но в некоторых случаях он может быть экономически невыгодным. Чтобы составить смету на выполнение работ (или примерно прикинуть, сколько потребуется вложений), нужно выполнить расчет арматуры для ленточного фундамента, также вычислить объем бетона и его геометрические размеры.

Чаще всего в частном строительстве закладывают ленточный фундамент

Методика расчета предполагает вычисление трех величин. Расчет ленточного фундамента в результате должен дать такие сведения о конструкции:

  • глубина заложения подошвы;
  • ширина основания;
  • ширина по всей высоте.

Расчет фундамента для дома из кирпича или других материалов обязательно начинают с определения глубины заложения. Она зависит от пучинистости грунта, уровня грунтовых вод и климата. Если неправильно высчитать эту характеристику, здание может разрушиться под действием сил морозного пучения. Лента будет одновременно подвергаться воздействию влаги и холода, что приведет к неравномерным деформациям и трещинам.

Ширина основания должна быть достаточной для того, чтобы равномерно передать массу здания на грунт. Чем меньше прочность почвы, тем шире потребуется подошва. За счет большой площади удается распределить нагрузку от ленточного фундамента для дома на основание так, что на каждый его участок приходится не больше допустимой величины.

Фундамент должен быть заложен ниже уровня промерзания грунта

Ширина ленты по всей высоте обычно принимается конструктивно. Она должна быть чуть больше наружных стен. При этом учитывают способ изготовления ленты. Для монолитного фундамента может быть достаточно ширины сечения 200—300 мм, в то время как сборный рекомендуют делать не менее 400—600 мм. Также этот показатель зависит о глубины заложения. Чем она больше, тем сильнее будут опрокидывающие воздействия (потребуются более мощные стены подвала).

Вес строительных конструкций

При расчете нагрузок обязательно учитывается вес следующих конструкций:

  • фундамент;
  • стены;
  • перекрытия;
  • лестничные марши;
  • перегородки;
  • кровля.

Вес стандартных заполнений оконных и дверных проемов при проектировании частного дома можно не учитывать, так как он не превысит вес стен и перегородок.

При расчете необходимо полученное значение умножить на коэффициент надежности ϒϝ.

Конструкции сооружений:

коэффициент надежности ϒϝ

1.       металлические

1,05

2.       бетонные (со средней плотностью более 1600 кг/куб. м), железобетонные, каменные, армокаменные, деревянные

1,10

3.       бетонные (со средней плотностью 1600 кг/куб. м и менее), изоляционные, выравнивающие, отделочные слои (плиты, рулонные материалы, засыпки, стяжки и т.п.) 1,30

Фундамент

Поскольку в будущем величина нагрузки будет использована для расчета площади подошвы фундамента, необходимо принимать во внимание и его вес, так как он тоже оказывает давление на грунт. Чтобы определить вес фундамента, нужно просто умножить объем конструкции на объемный вес материала

Чаще всего фундамент выполняется из сборного или монолитного железобетона.  Объемный вес материала ленточного или столбчатого фундамента равен 2000-2100 кг/куб. м.  Для сплошного (плитного) фундамента эта величина составит уже 2500 кг/куб. м, так как в такой конструкции намного больше стальной арматуры

Чтобы определить вес фундамента, нужно просто умножить объем конструкции на объемный вес материала. Чаще всего фундамент выполняется из сборного или монолитного железобетона.  Объемный вес материала ленточного или столбчатого фундамента равен 2000-2100 кг/куб. м.  Для сплошного (плитного) фундамента эта величина составит уже 2500 кг/куб. м, так как в такой конструкции намного больше стальной арматуры.

Стены

Стенами называются конструктивные элементы здания, ограждающие или разделяющие его по всей высоте, независимо от количества этажей. На несущие стены опираются перекрытия и кровля. Нагрузка, производимая стенами, зависит от их толщины, высоты и объемного веса материала. Для определения веса стен нужно высчитать объем материала и умножить на его объемный вес (плотность). Кроме основного конструктивного материала нужно учитывать еще и вес утеплителя, а также облицовочных материалов.

Наименование строительных материалов: Объемный вес, кг/куб. м
1.       бетон до 2400
2.       бетон высокопрочный 2000-2800
3.       бетон пористый 350-1000
4.       блок газосиликатный 200-600
5.       блок керамзитобетонный, пенобетонный 500-1200
6.       железобетон до 2500
7.       сайдинг виниловый 800-1550
8.       камень натуральный 800-2500
9.       кирпич строительный 1000-2200
10.   пенопласт 10-25
11.   экструдированный полистирол 15-30
12.   дерево 420-1200

Перекрытия

Вес перекрытий можно определить, умножив объем материала на плотность. Если перекрытия из железобетонных пустотных плит, то их вес будет на 30% меньше, чем у монолитного железобетона. Вес перекрытий, выполненных по деревянным балкам, можно определить, зная объем необходимых пиломатериалов и плотность древесины. При расчете нагрузки, создаваемой перекрытием, нужно учитывать и вес напольных покрытий, а также вес теплоизоляции, если перекрытие утепленное.

Лестничные марши

Лестничные площадки и марши опираются на стены и перекрытия. Их вес также нужно учитывать. Чтобы упрощенно определить, какую нагрузку производят лестницы, достаточно перемножить площадь лестницы и высоты подступенка, а потом учесть уклон марша, то есть полученное значение разделить на cos α, где α – угол наклона. Умножив полученное значение на количество этажей здания, можно получить объем материала лестницы. Далее все, как обычно, объем умножается на плотность материала и получается вес. Если и перекрытия, и лестницы выполнены из одинакового материала, например, из железобетона, то можно отдельно не учитывать вес лестниц. При этом, производя расчет фундамента, площадь перекрытий нужно принимать без вычета площади лестниц.

Кровля

Чтобы рассчитать вес кровли, необходимо знать вес материалов, которые применяются при ее изготовлении, включая утеплитель и пароизоляцию. В индивидуальном строительстве обычно применяют скатные кровли выполненные по деревянным стропилам. В качестве покрытия кровли используются асбестоцементные листы (шифер), керамическая черепица, стальные профилированные листы.

Наименование строительных материалов: Объемный вес, кг/куб. м
1.       черепица кровельная керамическая или цементная до 2200
2.       шифер до 2800
3.       профилированные металлические листы (металлочерепица) 5-10
4.       экструдированный полистирол 15-30
5.       стекловата, минвата 15-250
6.       пенопласт 10-25
7.       дерево 420-1200

Стоит или не стоит производить исчисления?

Базисной составляющей строительства любого дома является фундамент. От его прочности, надежности и стойкости зависит «срок годности» здания. Поэтому вопрос о том, сколько воздействий может выдержать этот базис и сколько простоит то или иное здание, по нынешний день поставлен достаточно остро.

Конечно, кроме вычислений, многое еще зависит от материалов и технологии его создания, а также от того, насколько опытны и совестливы специалисты, которые занимаются этой работой. Но предварительный этап, если он сделан без ошибок, по крайней мере, сможет показать, где лучше сэкономить некоторые средства и насколько прочным будет фундамент дома. Если вычислить, сколько может выдержать этот базис, то можно смело, а главное правильно, сделать надежное основание для любого здания или сооружения, вне зависимости от его сложности.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
