Фундамент для двухэтажного дома из пеноблоков

Распространенные ошибки при заливке фундамента

При заливке ленточного основания многие люди допускают типичные ошибки, которые приводят к неудовлетворительному результату. Среди них:

  1. Заливка выше уровня ГПП, что в итоге способствует образованию трещин и разрушению постройки.
  2. Игнорирование нагрузки на подошву основания, что приводит к заваливанию дома.
  3. Игнорирование уровня подземных вод – если они пролегают в непосредственной близости, то при контакте с основанием поспособствуют его разрушению.

При определении глубины ленточного фундамента следует помнить, что это крайне важный параметр, к вычислению которого нужно подходить со всей ответственностью. Только учитывая все нюансы, особенности и показатели можно возвести надежный дом, который прослужит долгое время.

Монтаж фундамента

Вот как в общих чертах выглядит процесс формирования плитного монолита:

  • Устройство обноски, с помощью которой осуществляется разбивка осей здания, их закрепление и передача отметок в котлован.
  • Земляные работы, к которым относится разработка котлована и выравнивание его дна.
  • Устройство нежёсткого подстилающего слоя, он состоит из песчаной подушки толщиной 15-20 см и слоя щебня 15 см. Отсыпка производится послойно, с проливкой водой и трамбованием виброплитой.
  • По уплотнённому дренажному слою выполняется бетонная подготовка или укладка профильной мембраны. Цель устройства этого слоя – компенсировать имеющиеся на основании неровности.
  • Если выбран второй вариант, то выполнять горизонтальную гидроизоляцию не понадобится, так как мембрана является водонепроницаемым материалом. Если же устраивается вариант с подбетонкой, после затвердевания бетона методом наплавки придётся монтировать рубероид.

Обязательно гидроизолируются и торцы плиты. Если предусмотрено утепление фундамента, то ЭППС укладывается именно на этом этапе – сразу после гидроизоляции.

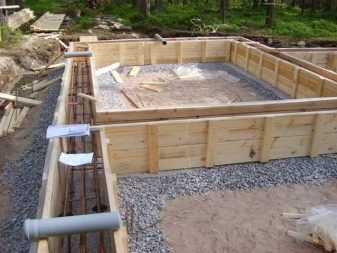

Опалубка и армирование

Опалубку, с помощью которой фундаменту задаётся необходимая форма, чаще всего выполняют из обрезных досок естественной влажности. Если плита возвышается над поверхностью грунта на 20-30 см, из доски сначала собирают укрупнённые щиты, а потом крепят к забитым в грунт кольям.

  • Чтобы опалубку не распирало когда будет залит бетон, доски или щиты со всех сторон укрепляют подпорками. Чем тоньше доска, тем ближе друг к другу должны стоять подпорки, поэтому лучше не пытаться сэкономить, используя доску толщиной 25 мм, а брать сороковку.
  • Опалубку сразу делают по всему периметру дома, в том числе захватывая крыльцо или террасу, если таковая имеется по проекту. На этом этапе прокладывают все выводы под коммуникации, проверяется правильность их положения, после чего можно вязать арматуру.
  • Внутреннее армирование плиты состоит из двух параллельных, установленных с определённым отступом рядов сетки с ячейкой 200*200 мм. Арматура берётся стальная, с периодическим профилем, класса АIII диаметром 12 мм. В заданном положении сетки фиксируются с помощью «лягушек» — изогнутых элементов из стального прута, за счёт которых и обеспечивается разделение сеток.

Снизу защитный слой бетона 70 мм обеспечивается за счёт пластиковых фиксаторов. Сверху на опалубке просто выставляются отметки выше 35 мм от арматуры, чтобы видно было, до какого уровня лить бетон.

Заливка бетоном

Для заливки фундамента используется готовая бетонная смесь (БСГ) класса 22,5, F75, W6, крупность щебня не более 20 мм, изготовленная по ГОСТ 7473.

После того, как работы по армированию закончены, производится геодезическая разбивка схемы укладки смеси, на которой обозначаются траектории движения автобетононасоса. Разметка бетонирования производится от осей опалубки, за нулевую отметку принимается уровень планировки.

Отметки верха фундамента нивелиром переносят на борта опалубки, в этих местах в доски забивают гвозди. Если нужно визуально отметить толщины технологических слоёв, нужное расстояние отмеряют металлической линейкой от гвоздя, и делают отметку краской.

К работам по бетонированию относятся такие технологические операции:

  • приём БСГ и её подача к месту бетонирования;
  • укладка бетона и его уплотнение виброрейкой;
  • уход за твердеющим монолитом.

Перед началом заливки площадь будущего фундамента очищается от грязи, следов масел и битума. При положительной температуре её промывают и дают высохнуть, арматура очищается от ржавчины. В зимнее время наледь и снег убирают горячим воздухом под полиэтиленовым или брезентовым укрытием. Внутренние поверхности опалубки покрывают смазкой (обычно используют отработанные масла).

Бетонирование производят блоками, разрезая массив плиты вдоль и поперёк рабочими швами. На их границах устанавливают внутреннюю опалубку, изготавливаемую из тонкой проволочной сетки с ячейкой 10 мм. Её полоски крепят вертикально, привязывая проволокой к арматуре сеток.

Выбор основания для жилого дома

Вес сооружаемой конструкции является одним из ключевых факторов, определяющих тип и габариты основания. Он также тесно связан с почвенным составом застраиваемого участка.

Одноэтажного


Одноэтажные дома из пеноблока, дерева и кирпича следует относить к тяжеловесным конструкциям. Для таких сооружений подходят заглубленные фундаменты, опущенные на 10% ниже уровня промерзания.

Если участок находится в умеренном климатическом поясе и для него характерен слабопучинистый или непучинистый грунт, то можно обойтись мелкозаглубленной монолитной лентой, опущенной на 0,40 – 1 м в почву.

В болотистых местах, где в земле много глины и влаги, даже легкое каркасное строение нуждается в достаточно прочном и глубоком основании. В таких случаях рекомендуется закладывать монолиты на сваях на глубину до 2,50 м.

Двухэтажного

Для домов с двумя этажами эксперты советуют опускать несущую конструкцию глубоко ниже уровня промерзания земли. Делать мелкое заглубление подошвы допустимо только в тех случаях, если выбран скальный участок или устойчивые почвы. Это касается кирпичных, блочных, каркасных и деревянных домов с несколькими этажами, предназначенными для постоянного проживания.

Как залить основание

Чтобы сделать фундамент для деревянного, кирпичного или блочного двухэтажного дома, Вам нужно будет разметить участок. На отмеченной площади не должно быть коммуникаций, т. к. при рытье траншей можно повредить трубы. Выкапываются ямы подобранного размера, после у них уплотняются стенки. Далее, понадобится пошаговое руководство:

  1. Независимо от того, какой тип фундамента был выбран, перед тем, как залить его, нужно установить под двухэтажный дом песчано-щебневую подушку. Соедините в равных частях песок и щебень мелкой фракции и засыпьте дно. Утрамбуйте слой, его высота должна составлять не менее трети размера ямы;
  2. После начинайте установку арматур. С монолитным основанием удобнее всего работать шахматкой. Соедините в шахматном порядке арматуру и установить по всей площади основания равномерно. Для ленточного подойдут связки из проволоки;

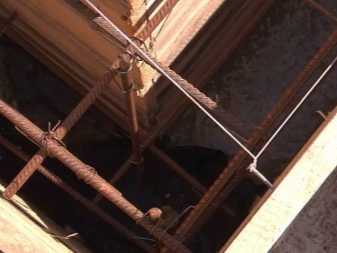

Фото — армирование монолитного фундамента

Для жилого двухэтажного здания очень важно залить опорную систему за один раз. Разделяя работу на этапы, Вы ослабляете общую несущую способность из-за неравномерного застывания раствора;
После накройте строительную площадку пленкой до застывания.. Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги
Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон

Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы

Не забывайте, что в зависимости от того, какой материал будет использоваться для фундамента, его может понадобиться изолировать от влаги. Все виды пенных блоков, плиты газобетона перед установкой нужно будет покрыть специальной пленкой со всех сторон

Для этого установите пленку на песчаную подушку и на неё осторожно монтируйте строительные материалы

Нормативные требования

Сооружение фундаментной ленты мелкой закладки под одноэтажным домом возможно даже на подушке из песка и гравия, это помогает экономить деньги и ускорить производство работ безо всякого риска. Но выполнить такую работу можно только на определенных грунтах:

  • несклонных к пучению;
  • полностью сухих;
  • отличающихся равномерным промерзанием.

Железобетонная лента с мелким заглублением под небольшим частным домом делается шириной 0,3-0,5 м под землей, высота цоколя составляет самое меньшее 0,3 м. Для наибольшей точности работы начинают с разметки, потом копают траншеи, стенки которых должны быть вертикально ровными. Малое заложение позволяет обойтись траншеями глубиной 0,5 и шириной от 0,6 до 0,8 м. Когда выемки выкопаны и выровнены, делается песчаная подушка 200-400 мм. Ее полагается трамбовать, поскольку чем плотнее основание, тем меньше будет со временем просадка всего дома.

Засыпка песка производится послойно, по 150 мм, его требуется перед трамбовкой увлажнить. Для наивысшей механической прочности сверху засыпают гравий с поливкой жидким бетонным раствором.

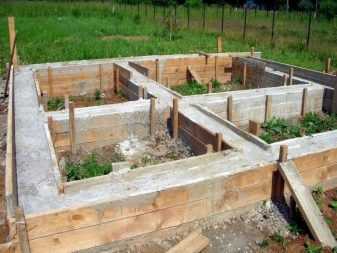

Чтобы сформировать опалубку, используют отшлифованные с одной стороны доски толщиной 2 см. Вместо них, можно брать еще:

  • шифер в виде плоских листов;
  • листовой металл;
  • фанеру.

Укрепление опалубки производится при помощи распорок и опорных кольев, ее обязательно следует выверять по вертикалям и горизонталям. Изнутри конструкция прокладывается плотным гидроизоляционным материалом. Чтобы необходимая толщина этого материала была меньше, следует подбирать глубину закладки, ориентируясь на уровень и движение подземных вод.

Фундамент в виде ленты для двухэтажного дома из кирпичей кладется в котловане, засыпаемом 0,3 м песка. Так как дом придется оборудовать санузлами, рекомендуется добавить поверх водопроводных и канализационных труб стяжку из цемента и песка толщиной до 0,1 м.

На застывшую стяжку кладут гидроизоляцию, а вот теплоизоляционный слой нужен не всегда. Потом идет каркас, создаваемый из арматурной стальной сети, далее опалубка. Только после этого и можно заливать ленту как таковую. Подошва основания под дом должна обязательно заходить на 200-250 мм глубже, чем промерзающая линия. Дома из пеноблоков легче, чем аналогичные по размеру кирпичные постройки.

Но это не означает автоматически, что можно закладывать фундамент ближе к поверхности. Придется проанализировать все параметры, характеризующие геологическую структуру участка

Дополнительно принимается во внимание тяжесть предусмотренных проектом перекрытий, мебельных изделий, снеговая нагрузка, которая может присутствовать на крыше даже на короткий срок. Среди разных вариантов закладки по глубине следует выбирать тот, что только можно позволить себе, по материальным соображениям

Грунт в разных местностях промерзает на 100-180 см, и в большинстве случаев выбирают заложение до 150 см.

Нужно учесть, что даже при использовании сведений геологоразведки и норм СНиП при расчетах позволяет найти только минимально необходимые величины.

Траншеи продумываются и откапываются сразу с резервом под все необходимые слои подсыпки, стяжки и дополнительные конструкции. Относительно легкий дом на грунте, несклонном к пучению, допускается ставить на основание глубиной 600 мм, выполненное в формате плавающей ленты. Такая конструкция должна тщательно рассчитываться, только это позволяет избежать разрушения при подвижках грунтовых масс.

Лента под газобетон должна быть рассчитана не менее тщательно, чем под кирпич или иной тяжеловесный материал. Легкость надземных конструкций обманчива, без тщательных расчетов по прочности и несущей способности опоры они окажутся ненадежными. Проект фундамента следует готовить, максимально гася выталкивающую силу. Для более тяжеловесных стенных материалов она несущественна, а вот облегченные газобетонные блоки легко выталкиваются из почвы.

Если все же сделан именно выбор в пользу заливной опоры, при расчете ориентируются в первую очередь на:

  • массу стен и оказываемое ими давление на 1 пог. м;
  • массу всех перекрытий;
  • тяжесть кровельных материалов и подстилающих конструкций.

Документальная база для расчета

Глубина мелкозаглубленного ленточного фундамента рассчитывается путем определения главных характеристик почвы на участке, предназначенном под строительство. В то же время при помощи карт вычисляется глубина грунтовых вод и промерзания данной территории. Изыскания дают возможность сделать предварительные расчеты и узнать уровень износоустойчивости по отношению к испытываемой нагрузке.

Вычисления приводятся во исполнение с учетом СНиП II-15-74, где регламентируются требования к глубине закладки фундамента в Московской области и других регионов РФ. Нормативная база применяется и для расчетов каркаса постройки, остальных стандартов, необходимых в процессе работы. Изыскания проводятся с использованием справочников с допусками и коэффициентами. Опираясь на них, составляются графические и табличные данные.

Все величины приведены в сокращенном виде для удобства и компактности изложения. Во время разработки проекта важны такие показатели, как уровень промерзания и вид почвы. Производить расчеты можно при помощи квалифицированных специалистов, но это требует больших денежных затрат. Бюджетный вариант – онлайн калькуляторы или специальные программы, которые можно найти на строительных порталах.

Скачать СНиП II-15-74

Когда почвенные воды прилегают близко к поверхности и грунт промерзает глубоко, активизируется его движение. Сила воздействует на ленточный фундамент со всех сторон, захватывая низ, бока и касательные. Начинается вытеснение основания на поверхность и его сжатие.

Для снижения силового влияния основание здания необходимо углублять. Дополнительно можно принять меры по теплоизоляции, водоотведению или обустройству хорошей дренажной системы.

Глубина заложения ленточного основания может отступать от установленных норм в нескольких случаях:

  1. Когда есть опора на пески, но движение грунта отсутствует.
  2. Если проведен комплекс мер, препятствующих промерзанию почвы.

К подобным мероприятиям относятся горизонтальная теплоизоляция почвы, утепление ленточного фундамента в вертикальной плоскости. Нормативными ориентирами служат табличные величины, приведенные ниже.

Наименьшая глубина ленточного фундамента под строительство дома согласно СНиП II-15-74:

Технологии и сроки строительства.

Самый дешевый вариант обустройства. Для такой основы подходит ровный участок в залеганием вод от 2 м и более. Траншеи можно рыть вручную на глубину всего 0,5 м. Перепад высот проверяют водяным уровнем. Ширина ленты должна быть на 10 см больше от будущих стен.

На дне траншеи формируется подушка из песка и гравия (щебня). Песчано-гравийное основание фундамента нужно хорошо утрамбовать во избежание проседания. Далее создается опалубка, укладывается арматура Ø10 мм. Заливку бетоном проводят за один раз.

Основание должно выстоять не менее 10 дней, только после этого можно начинать кладку стен. Но лучше, если фундамент будет застывать положенные 28 дней (4 недели).

Хорошо подходит для дома с цокольным этажом. По сравнению с предыдущим типом, требует больше расходных материалов. В остальном технологии обустройства очень похожи.

Применяется на глинистых, торфяных, пучинистых почвах, а также при уровне промерзания грунта от 1,5 м. Высота столбов должна быть не менее 1 м и соответствовать глубине промерзания. Железобетонные опоры монтируются в углах здания, в точках наибольшей нагрузки, под несущими стенами. Стандартное расстояние между столбами варьируется в диапазоне 1,5-2 м.

Вариант имеет неоспоримое преимущество – кратчайшие сроки обустройства. Вполне реально выполнить все работы за 3-4 дня, но при условии, что высота здания – один этаж. Для более громоздких построек сроки будут увеличены за счет того, что возникает необходимость в ростверке.

Примерная схема устройства самого дешевого фундамента для дома из пеноблоков.

Ее также называют плавающим фундаментом. Этот тип основания обустраивается на любом грунте, кроме глины. Жесткость конструкции достигается за счет армирования. Глубина закладки зависит от проекта (дом с подвалом или без). Важный момент – гидроизоляция. В большинстве случаев такой тип фундамента выполняется бригадой специалистов «под ключ». Недостатками являются длительный срок застывания и значительные финансовые затраты на материалы.

Дом, построенный из пеноблоков, хоть и легкий, но требует правильного под собой основания. В последние годы строители определились, что лучший фундамент на песчаном грунте (после плитного) – свайный. Сваи быстро монтируются. Они являются отличным решением на рельефных участках с проблемной почвой.

Свайный фундамент под пенобетонные блоки независимо от типа примененных опор (висячие, винтовые или сваи-стойки) укрепляется ростверком. Безусловно, это повышает цену строительства. Минусом также может считаться обязательный наем бригады специалистов с техникой.

Цены на обустройство фундамента под ключ.

Бригада берет на себя:

  • подготовку площадки;
  • доставку необходимых материалов;
  • земляные работы;
  • разметку;
  • монтаж и демонтаж опалубки;
  • армирование;
  • бетонирование;
  • обратную засыпку.

Компании применяют различные способы формирования цены за свои услуги. Используются расчеты на 1 м2, на 1 м3 или на 1 погонный метр. Монтаж свай оценивается поштучно, на крупном объекте обычно предусмотрена система скидок.

Самый дешевый фундамент для дома из пеноблоков.

В какую сумму обойдется работа специалистов:

Виды фундамента, применяемые для возведения одноэтажных зданий

Фундамент для одноэтажного дома, возведенного из блоков, выступает в качестве несущей части всей конструкции. Именно от правильного выбора в дальнейшем и будет зависеть надежность и прочность дома. Если нужно возвести невысокую постройку, обычно применяют 3 вида технологии:

Рассмотрим все эти виды фундамента подробно.

Ленточный. Если постройка одноэтажная, а почва, на которой он будет находиться, пучинистая, глубина закладки составит примерно 60 см, если тип мелкозаглубленный.

Что касается заглубленного типа – он должен осуществляться на уровне ниже, чем промерзает земля. В переводе на цифры это составит порядка 1-1,5 м. Специалисты рекомендуют сооружать монолитную ленту с усилением – как правило, такая технология используется в случае, если постройка будет иметь большой вес.

Свайный. Сразу стоит отметить, что прочность постройки зависит от глубины залегания цоколя. Если нужно возвести одноэтажный домик из пеноблоков, свайный фундамент часто становится одним из самых подходящих. Популярность его обусловлена тем, что в работе используются буровидные стержни, которые дарят массу преимуществ:

  • можно использовать на неровной поверхности;
  • экономичный вариант, поскольку для закладки фундамента требуется минимум стройматериалов;
  • не требует расчистки участка, а также подготовительных работ на грунте;
  • можно без проблем провести коммуникации под постройкой ввиду того, что система не является сплошной;
  • здание можно возвести, не прибегая к использованию специализированной техники.


Плитный. Стабильность, долговечность, надежность – все это сказано про монолитный фундамент. Плиты выглядят, как цельная основа, созданная из бетона. Чтобы осуществить их закладку, нужно расчистить участок. Укладывать плиту нужно на глубину от 60 см, на предварительно созданную подушку из песка и гравия. Стоит отметить тот факт, что фундамент предназначен не только для пеноблочных зданий, но и для кирпичных. То есть, выдерживает даже большие нагрузки. Даже, если будет решено обустроить подъезд для авто, или бытовку, прилегающую к зданию, в любом случае дом на плитном фундаменте будет непоколебим.

От теории к практике

Ранее вы имели возможность ознакомиться с перечнем факторов, принимаемых во внимание в процессе проектирования фундамента, а также получили теоретическое представление об основных расчетных мероприятиях на этапе планирования основания. Теперь вам предлагается узнать, как проводится определение оптимальной глубины заложения на практике. На что обращаем внимание?

На что обращаем внимание?

Ранее приводился довольно обширный перечень факторов, определяющих оптимальную глубину заложения фундамента

На практике застройщики обращают внимание лишь на некоторые из них. Об этом в таблице. Таблица

Факторы, определяющие глубину заложения

Таблица. Факторы, определяющие глубину заложения

Факторы Пояснения
Инженерно-геологические В ходе изучения инженерно-геологических условий определяется слой грунта, способный взять на себя функции естественного несущего основания для опорной конструкции. На практике при определении глубины заложения придерживаются нижеперечисленных правил: — глубина заложения – от 50-70 см; — заглубление опорной конструкции в естественный несущий слой – от 10-20 см; — по возможности опорное основание закладывается ниже по отношению к грунтовым водам. Соблюдая это правило, застройщик избавляет себя от необходимости сооружения водоотлива. При этом будут отсутствовать нарушения природной структуры почвы. Если возможность заглубиться ниже уровня грунтовых вод ввиду каких-либо обстоятельств отсутствует, прибегают к обустройству водоотлива, шпунтованного крепления стенок ямы, в результате чего величина суммарных затрат на проведение необходимых земляных работ существенно возрастает.
Климатические Среди значимых климатических факторов, имеющих наибольшее значение при установлении глубины заложения опорных конструкций различного назначения, выделяют, во-первых, глубину промерзания почвы на участке, во-вторых, особенности оттаивания грунта, связанные, прежде всего, с уровнем прохождения подземных вод. Некоторые типы грунтов в процессе промерзания поддаются пучению, т.е. увеличивают свой объем. В подобных условиях фундамент строения должен быть заложен строго ниже точки глубины промерзания. К появлению упомянутого морозного пучения приводит преимущественно перемещение влаги, содержащейся в нижележащих грунтовых слоях, к фронту промерзания. Ввиду этого, большое значение при определении оптимальной глубины обустройства опорной конструкции должно уделяться показателю уровня прохождения подземных вод в холодный период года. К категории пучинистых относятся пылевато-глинистые грунты и разновидности грунтов, состоящие из мелкого и пылеватого песка. При выполнении строительных работ на таких почвах, глубину обустройства опоры определяют по показателю уровня промерзания, если подземные воды проходят менее чем на 200 см ниже точки промерзания.
Конструктивные Среди значимых конструктивных особенностей возводящегося строения, влияющих на итоговое значение глубины заложения основания, выделяют: — наличие цокольных/подвальных помещений и их габариты; — наличие приямков и их размерные характеристики; — наличие и габариты опорных конструкций для различного оборудования, к примеру, банной печи; — наличие подземных коммуникаций и их габаритные характеристики; — характер нагрузок, поступающих на опорную конструкцию, и их величину. Как правило, при наличии подземных помещений опорные конструкции заглубляют на 50 см ниже пола таковых. В случае обустройства столбчатой опорной конструкции, упомянутый показатель может увеличиваться до 150 см.

Зависимость от уровня подземных вод

Подземные источники, которые находятся в верхней толщи земли, перенасыщают почву влагой и постепенно нарушают целостность железобетонного основания. Это фактор должен быть учтен при проектировании фундамента. Застройщик может нанять геодезиста для гидрогеологического анализа или заняться исследованием самостоятельно.

Глубокое залегание ГВ

Когда подземные воды проходят ниже линии промерзания, то дом практически не подвержен их влиянию. Определяющие размеры в этом случае рассчитывают только с учетом особенностей геологии участка и веса конструкции.

Выше или на уровне границы промерзания

Для застройщика такие гидрогеологические условия считаются неблагоприятными и требуют проведения компенсирующих мероприятий. Для исключения разрушающего воздействия, ленту опускают ниже линии промерзания на 0,15 – 0,2 м.

Скалистые, крупнозернистые, гравийные и подобные им породы достаточно плотные, чтоб инженер мог не учитывать залегание источников в расчетах.
