Устройство скважин и ленты

Выкапываем, планируем дно траншеи, контролируя горизонтальность с помощью нивелира. На утрамбованном дне траншеи намечаем и пробуриваем скважины под сваи. Глубина скважины должна превышать глубину промерзания грунта и заходить в плотный грунт на 0,5 – 0,6 м.

В пробуренные скважины вставляем опалубку, которая должна делаться из асбестоцементных труб, выступающих на 0,3 м над дном траншеи. На дно траншеи, прижимая к наружной стороне, по периметру укладываем дренажную трубу и выводим в канаву для отвода воды.

Трубу из скважины вытаскивают на 15 см, чтобы при заливке образовалась подушка

Дно скважин и траншеи засыпаем дренажным слоем из песка и гравия, планируем и утрамбовываем, проливая водой.

Из скважин вытаскиваем трубы на 0,15 м, чтобы при заливке бетона под трубами пропитался раствором гравий, и образовалась подушка для опоры и удержания свай.

Дно траншеи выстилаем слоем рубероида, чтобы при заливке бетон не смешался с дренажным слоем.

Алгоритм действий

  • В отмеченную точку ставиться строго вертикально винтовой анкер. В специальное технологическое отверстие вставляется пруток, на который одевается труба длиной 2500 мм;
  • Один человек удерживает сваю вертикально, двое других, путем свершения круговых оборотов вокруг нее, закручивают анкер в землю. За один оборот получатся вкрутить 192 мм. Все работы проводят под контролем показаний строительного или магнитного уровня. На закручивание одного элемента фундамента подготовленному рабочему потребуется примерно 5-15 минут, а новичку – в несколько раз больше;
  • Далее вкрученные анкера закрепляют при помощи бетона или строительной смеси и обрезают по уровню. К ним приваривают оголовки для крепления деревянного бруса. Иногда вместо оголовков используют швеллер.

Особенности свайно-винтового фундамента

Фундамент на винтовых сваях монтируется из специальных металлических буров, вкручиваемых в грунт при вращении. Для изготовления таких свай используется стальная труба, имеющая внизу радиальную наклонную пластину. Данная пластина – это основной элемент конструкции. Благодаря лопасти, свая погружается в грунт во время монтажа. Это – основная опора, распределяющая вес будущего сооружения и фиксирующая положение сваи на участках, на которых происходят движения почвы и пучение.

Существует несколько типов винтовых свай, которые имеют разные:

  • Устройства винтовых наконечников.
  • Геометрические параметры.
  • Целевое назначение.

Винтовые сваи могут быть:

  • Одновинтовыми.
  • Двухвинтовыми, обустроенными дополнительной лопастью, находящейся в середине сваи, и придающей ей повышенную несущую способность, а также обеспечивающие устойчивость при воздействии пучения и усадки почвы.

Разновидности фундамента

По принципу монтажа свайный фундамент может быть в таких вариантах исполнения:

  • Свайно-винтовой вариант. Он получает все большее признание. Такие сваи представляют собой металлические трубы с приваренными к ним бурами. С помощью рычагов такую трубу просто ввинчивают в грунт на нужную глубину до достижения плотного слоя (подробнее: «Как сделать пол в бане на винтовых сваях – последовательность на примерах»). Лопасти бура придают опоре дополнительную устойчивость.
  • Забивные сваи. Такие изделия производят из дерева, железобетона или металла. Нижний конец такой опоры всегда заострен, чтобы лучше проникать в толщу грунта. Устанавливают подобные сваи путем забивания в землю специальными вибраторами или промышленными молотами на заданную глубину.
  • Сваи-оболочки. Каркасом для таких опор служит труба, диаметром 0,8-1,6 метра или несколько больше, которую вбивают в землю на нужную глубину. Наполнить эту трубу можно либо землей, изъятой из нее, либо установить армирование и залить цементный раствор.
  • Набивные сваи. При таком способе монтажа грунт предварительно обжимают специальным инструментом на нужную глубину. В полученное отверстие помещают каркас из металла и заливают цементным раствором.
  • Буровые опоры. Предварительно в толще грунта нужно подготовить углубления с помощью бура. Основу следует расширить по форме пятки и уложить на нее армированную сетку. В конце все заливается цементным раствором.

Особенности завинчивания винтовых свай «мясорубкой»

Мы сейчас не будем останавливаться на таких важных, но рассмотренных в других статьях вопросах, как выбор свай, расчет свайного поля, разметку площадки и т. п.

Рекомендуется приобрести на 1 сваю больше для пробного завинчивания в аналогичный грунт, что и на площадке (не далеко от будущего фундамента).

Работы по вкручиванию свай удобно делать втроем.

Очередность действий:

  1. Уложить сваю рядом с местом установки;
  2. Подсоедините «мясорубку», в том числе и рычаг;
  3. Установите сваю по разметке вертикально (наверху сваекрут, придерживайте рычаг, чтобы не мешал);
  4. Один удерживает рычаг, остальные придерживают сваю, чтобы она не отклонялась от вертикали;
  5. Включите «мясорубку», контролируйте положение сваи по вертикали, продолжайте до погружения сваи на нужную глубину.

Подробности завинчивания свай «мясорубкой» можно посмотреть на видео:

Как закрутить сваи с помощью мотобура

Мотобур Проводят разметку и подготовку поверхности площадки перед погружением. Мотобур позволяет установить винтовую стойку строго вертикально, но работа проходит с участием двух человек. Диаметр шнека бура выбираю так, чтобы он был меньше поперечного сечения сваи, чтобы получить эффективный захват и избежать перекоса.

Первые элементы устанавливают в углах фундамента, при этом отмечают достижение ими стабильного слоя грунта. Стойки на углах погружают на проектную отметку, а промежуточные элементы можно заглубить меньше, если стойка дальше не идет, и добавить дополнительные опоры по линии разметки.

Особенности работы мотобуром:

  • скалистые и каменистые почвы сверлят на маленьких оборотах, стараясь приподнять крупные элементы;
  • при заклинивании виброшнека используют обратный (реверсный) ход;
  • рабочий принимает устойчивую позицию, чтобы рывок при стопоре не сбил его с ног;
  • сверло вынимают и чистят от земли каждые полчаса работы;
  • каменистые пласты проходят с установкой карбидных лезвий на шнеке.

Мотобур эффективно справляется с любой разновидностью почв, при этом уделяют внимание конструктивным характеристикам свайных стержней. Диаметр, шаг лопастей, угол наклона выбираются индивидуально и зависят от нагрузки и физических свойств земельного слоя

Виды мотобуров и процесс монтажа

Мотобур выбирают в зависимости от категории почвы, классифицируют приспособление для закручивания винтовых свай по типу мотора и мощности.

Механические легкие агрегаты весят 11 кг, с работой справляется один человек. Установки отличаются мощностью мотора до 3,5 л/с. Ручной агрегат применяют только для сверления в почвах 1, 2 категории с небольшими показателями плотности.

Автоматическое устройство с увеличенным объемом двигателя до 7 л/с требует второго работника для управления при бурении плотных пород. Весит установка 30 кг, поэтому на легких грунтах может работать 1 оператор. Такие агрегаты также используют в щадящих условиях.

Двухблочные мотобуры содержат в комплекте мотор и буровой отдел, которые располагаются на соединительной штанге. Мощность составляет 5 – 8 л/с, а масса агрегата на уровне 80 кг. Объединяющий стержень гасит отдачу при большом сопротивлении почвы, поэтому может справиться один работник. Точное оборудование сохраняет вертикаль без отклонений.

Виды заборов

Профнастил – популярный материал для ограждения

Забор – это ограждение земельного участка с целью воспрепятствования проникновения на огороженную территорию животных и нежелательных лиц. Рассмотрим ограждения земли из различных материалов:

  • профнастил, шифер, поликарбонат;
  • решётка;
  • металлическая сетка;
  • деревянный забор;
  • кирпичная кладка;
  • забор из пеноблоков.

Профнастил, шифер, поликарбонат

Поликарбонат монтируют специальными винтами

Листовой материал для забора из винтовых свай применяют, когда нужно сделать ограждение земельного участка глухим.

Прогоны между опорами обычно делают 1,5 или 2 метра. К стойкам приваривают хомуты из круглой стали с резьбовыми окончаниями. Концы хомутов продевают в отверстия листового материала (профнастила, шифера, поликарбоната). На резьбу навинчивают оцинкованные гайки, предварительно одевают на них резиновые и металлические шайбы. Существуют и другие способы крепления листов ограждения.

Монтаж забора на винтовых сваях квадратного сечения удобен тем, что корпус опоры максимально плотно прилегает к листу ограждения. Это гораздо упрощает конструкцию крепления. Квадратные винтовые сваи сваривают из двух частей: подземной трубы и наземной стойки квадратного сечения.

Решётка

Решётку из металлического квадрата и полосы изготавливают в специализированных мастерских. Решётчатое ограждение приваривают к металлическим трубам опор.

Чтобы заборы на сваях такого типа прослужили много лет, раз в два сезона их красят.

Металлическая сетка

Сетка рабица представляет собой плетённое ячеистое изделие из круглой проволоки диаметром от 1,8 до 2 мм. Сетка износостойкое, удобное в монтаже и недорогое ограждение. Для ограждения лучше всего использовать оцинкованную сетку. Такой забор на винтовых сваях прослужит много лет без покраски. При своевременном уходе за ограждением забор из сетки может простоять 50 лет. Подробный разбор монтажа забора из рабицы смотрите в этом видео:

Сквозь верхние ячейки рабицы продевают оцинкованную проволоку

При высоте сетки 2 метра и более её крепят к горизонтальным прогонам из металлического профиля внизу и на высоте 1,5 м. Через верхние ячейки продевают оцинкованную проволоку.

Существует другой вариант ограждения из сетки рабица. Это сварные рамы из 35-го уголка, проёмы которых заполняют сеткой. Сетку в свою очередь приваривают по всему периметру рамы.

Такое ограждение будет стоить дороже, чем в предыдущем варианте. Зато в эстетическом восприятии ограждения из рамных конструкций с сеткой рабица значительно выигрывает среди других видов заборов на сваях.

Деревянный забор

Заборные конструкции из деревянных щитов привлекательны своей простотой монтажа и небольшой стоимостью.

Для крепления деревянных щитов очень удобны столбы для забора из винтовых свай квадратного сечения. Узлы крепления выполняют на болтовых соединениях.

Деревянные щиты готовят из гладко обструганных досок и бруса. Деревянные конструкции тщательно пропитывают антисептиками, покрывают олифой и затем красят масляной краской.

Кирпичная кладка

Для устройства ограждения из кирпичной кладки фундамент делают из мощных винтовых опор большого диаметра. Основание для кладки устраивают из железобетонных балок или швеллера с широкой полкой.

Ширина кирпичной кладки соответствует ширине основания

В качестве опорного основания можно применять промышленные ригели и оконные перемычки. Готовые железобетонные изделия приваривают к металлическим стойкам, используя закладные детали и отрезки арматуры. Узлы крепления затем бетонируют.

В некоторых случаях бетонное основание для кирпичной кладки готовят путём заполнения опалубки с армированным каркасом жидким бетонным раствором. Недостатком такого метода является сезонность мокрых процессов и длительный срок строительства.

Основание должно соответствовать ширине кирпичной кладки. Винтовую опору обкладывают кирпичом, формируя столбики квадратного сечения.

Забор из пеноблоков

Под ограждение из пеноблоков готовят основание такое же, как и под опору кирпичной кладки. Пеноблоки можно использовать только из водостойкого материала. Пеноблоки выгодны тем, что они гораздо легче кирпича. Они легко красятся и имеют красивый вид. О том, как выложить забор из пеноблоков, смотрите в этом популярном видео:

Ограждение на винтовых сваях привлекательно тем, что опоры монтируют в короткий срок независимо от времени года. Благодаря своей универсальности, металлические стойки удобно устанавливать на местности с большими перепадами высот.

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

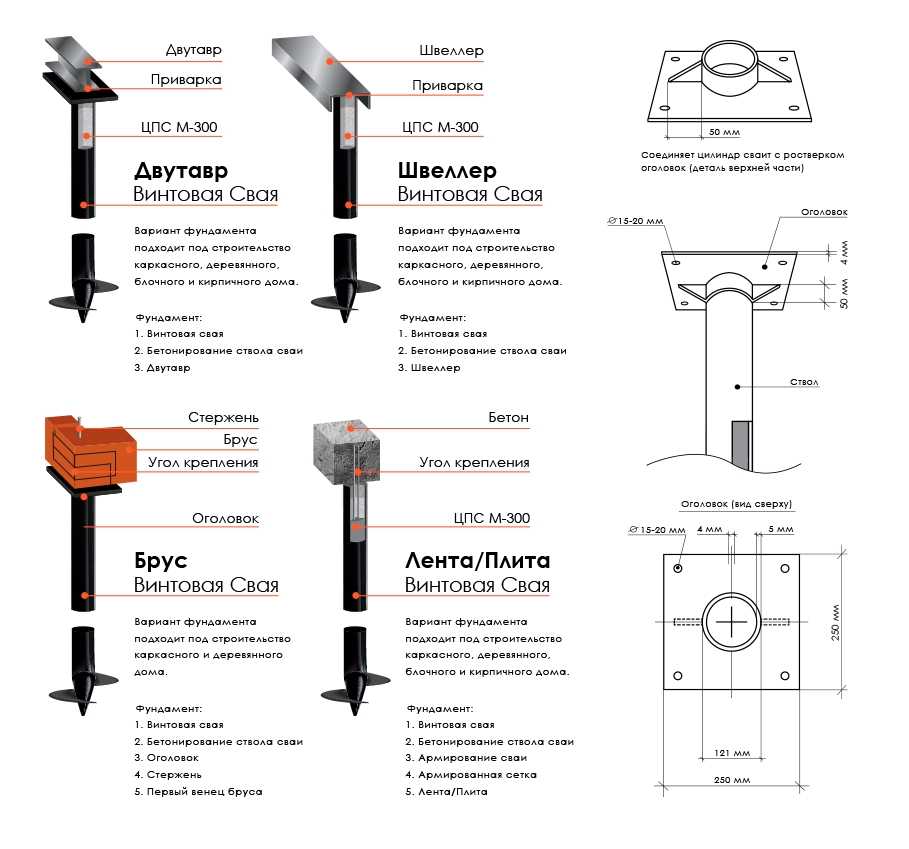

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Устройство свайно ростверкового фундамента своими руками

Первое с чего начинается устройство свайно ростверкового фундамента — это подготовка необходимых инструментов.

Инструменты

Для проведения разметки и установки винтового фундамента необходимо иметь:

  • Рулетку не менее 20 м, она понадобится при проведении разметки.
  • Строительный уровень, желательно запастись инструментом, оснащенным магнитами, так как в процессе проведения работ его можно закрепить на основание сваи, что значительно добавит комфорта.
  • Гидравлический уровень, позволит практически идеально разметить плоскость, которую должны образовывать оголовки изделий для укладки на них ростверка.
  • Бур для земли, необходим для подготовки лунок под монтаж винтовых опор.

Совет: Бур должен быть меньше по диаметру, чем свая. Это необходимо для того, чтобы свая плотно входила в землю.

  • Лом металлический.
  • Два отрезка металлической трубы диаметром 45-50 мм и длиной 2.5 метра для вкручивания опор.
  • Веревка или строительная шнурка для проведения разметки.

Расчет

Для того чтобы максимально точно рассчитать требуемое количество опор для постройки бани, удобно воспользоваться онлайн калькулятором. Если доступа во всемирную паутину нет, а расчет производить необходимо, нужно придерживаться следующих принципов:

  1.   Во всех углах фундамента должно быть установлено по свае.
  2.   Максимальное расстояние между сваями в фундаменте не должно превышать три метра.
  3.   Если у стен есть перегородки, то в том месте, где они пересекаются с основной стеной, должна в обязательном порядке устанавливаться опора.

Придерживаясь этих простых правил, можно без особых проблем высчитать необходимое количество изделий для изготовления надежной и устойчивой конструкции.

Подготовка участка и разметка

Непосредственно перед разметкой, необходимо очистить периметр участка. Сделать так, чтобы разметке и дальнейшему монтажу ничего не мешало.

После этого можно обозначить место установки первой сваи и приступать к дальнейшей разметке. Сначала размечаются места установки угловых свай. Делать это нужно максимально внимательно, при этом обязательно проверять диагонали.

Важно: Максимальное расхождение диагоналей не должно превышать 4 см.

После того как углы размечены и обозначены кольями, между ними натягивается веревка или строительная шнурка. Затем устанавливаются колышки в тех местах, где должны будут располагаться остальные сваи. Не стоит забывать о том, как проводился расчет и где будут располагаться перемычки стен, все необходимо делать по заранее намеченному плану. После того как разметка проведена, можно приступать к бурению и установке свай.

Монтаж

Непосредственно перед тем как вкручивать изделие, для него необходимо подготовить направляющую лунку. Сделать это можно при помощи бура, при этом не стоит забывать, что диаметр бура должен быть немного меньше диаметра сваи.

Глубина бурения выбирается в зависимости от того, на какое расстояние необходимо заглубить сваю, но на несколько десятков сантиметров меньше, т. к. необходимо, что бы свая какое-то расстояние прошла самостоятельно. Так она будет гораздо лучше держаться в почве.

Следующий этап, это непосредственно вкручивание сваи. Для проведения этой операции понадобится минимум три человека. Один находится возле сваи и старается удерживать её строго вертикально, а два других при помощи металлического лома, продетого в технологическое отверстие в верхней части сваи, и двух отрезков металлических труб, одетых на края лома с разных сторон, постепенно проворачивают и тем самым вкручивают сваю в землю.

Такой способ монтажа, хоть и не отличается скоростью, позволяет без особых проблем смонтировать винтовые сваи без применения техники.

Первые сваи устанавливаются по углам, это необходимо чтобы в дальнейшем можно было контролировать установку промежуточных изделий при помощи шнурки.

Совет: конечно, качество ручного монтажа заметно отличается от установки при помощи специальной техники и опоры в некоторых случаях могут устанавливаться немного криво. Чтобы этого избежать, в момент закручивания сваи можно немного наклонять её в противоположную сторону от места, в котором лопасть винта врезается в землю. Это достаточно сложно объяснить на словах, но когда начнутся работы, понять в какую сторону наклонить не составит труда.

Смонтированные трубы выравниваются при помощи гидравлического уровня, после чего на них привариваются оголовки, на которые и будет устанавливаться ростверк. Оголовки позволяют частично компенсировать неточности монтажа свай.

Фундамент на винтовых сваях технология

Технология возведения фундамента на винтовых сваях реализуется в несколько последовательных этапов. Рассмотрим каждых из них.

Анализ строительного участка

В первую очередь проводятся геодезические исследования, которые необходимы для определения типа грунта на месте строительства и уровня расположения грунтовых вод.

Совет эксперта! Исходя из типа грунта определяется вид используемых винтовых свай и глубина из завинчивания — опорные лопасти сваи должны располагаться в глубинном слое почвы, только в таком случае можно добиться отсутствия риска усадки фундамента.

Рис: Пример дома на винтовых сваях возведенного на наклонном участке Также анализируется перепад высоты на месте строительства — в отличие от любых других видов оснований, свайно-винтовой фундамент не требует предварительного выравнивания участка, поскольку равномерную высоту оголовков можно получить используя сваи разной длины, стволы которых просто подрезаются по одному уровню.

Подготовительные работы.

Данный этап заключается в доставке материалов и техники на место строительства, их складировании, проводке всех необходимых коммуникаций — электричества, освещения, и разметке свайного поля.

Завинчивание и обрезка свай.

По завершению разметки мест погружения свай производится их завинчивание. Для этого используется самоходные установки на базе автомобильных кранов, на стреле которых установлен кабестан — гидравлическое оборудование, состоящее из вращателя, дизельного привода и реактивных рычагов.Рис: Кабестан для завинчивания винтовых свайПоследовательность погружения винтовой сваи выглядит следующим образом:

  • Наконечник кабестана устанавливается на стволе сваи, производится фиксации конструкции шкворнем через специальные монтажные отверстия;
  • Посредством передвижения стрелового крана свая устанавливается на месте погружения, к ней подводятся реактивные рычаги кабестана;
  • Оператор включает оборудование и производится завинчивание сваи. Скорость погружения конструкции регулируется с помощью изменения оборотов дизельного привода вращателя.
Совет эксперта! Оборудование для завинчивания свай обладает реверсным ходом, что позволяет быстро демонтировать винтовую сваю в случае ее отклонения от требуемой траектории, и выполнить повторное погружение.

Рис: Процесс погружения винтовой сваи После завинчивания всех свай выполняется обрезка верхушек стволов по проектному уровню. Делается это с помощью сваереза, закрепляемого на стреловом кране вместо кабестана, либо с помощью обычной болгарки.

Бетонирование стволов и обвязка ростверком.

Полые стволы винтовых свай заполняются бетонным раствором марок М200-М300, это необходимо для предотвращения коррозии стенок изнутри и увеличения их несущей способности свай. Далее к стволам привариваются металлические оголовки, сварные соединения в обязательном порядке покрываются защитными грунтовками.

Рис: Обвязка винтовых свай стальным ростверком Последний этап монтажа — обвязка свай ростверком. Для этого к оголовкам приваривается швеллер либо двутавровая балка. Обвязка выполняется как по внешнему, так и по внутренним контурам свайного поля. При дальнейшем строительстве ростверк служит основанием, на котором возводятся стены дома.

Особенности приварных лопастей

Винтовые сваи, к которым приварены наконечники, являются наиболее дешевыми и характеризуются невысоким качеством. Внизу труба заострена и имеет форму конуса, над которым приваривают широкую буровую лопасть. Поскольку невозможно обеспечить достаточную прочность сварному шву, такая свая непрочная. Попав на камни, лопасть обрывается либо деформируется, что ведет к неправильному монтажу трубы.

Поэтому такие сваи используют при установке фундаментов, когда нужно построить легкие хозяйственные сооружения, навесы, ограждения. Очень опасно обустраивать основание на винтовых сваях с приварными наконечниками для жилых зданий.

Технология устройства ростверка

Монтаж ростверка представляет собой процесс создания несущего пояса для стен.

Порядок действий:

  1. Строительство опалубки. Устанавливается прочный желоб из дощатых щитов, внутренние размеры которого повторяют форму сечения ростверка.
  2. Внутренняя поверхность опалубки герметично застилается слоем полиэтилена или рубероида. Это необходимо для исключения утечек бетона при заливке.
  3. Производится сборка и размещение внутри опалубки арматурного каркаса. Он сваривается с армпоясом скважин, образуя единый каркас для всех элементов.
  4. Выполняется заливка бетона. Процесс необходимо выполнить за один раз, перерывы не допускаются . Заливку выполняют с разных точек, равномерно распределяя бетон по всей длине опалубки.
  5. После заливки ленту накрывают мешковиной или полиэтиленом и выдерживают 28 дней. Опалубку можно снимать через 10 дней.
  6. Готовый ростверк тщательно гидроизолируют и переходят к дальнейшему строительству.

Как самостоятельно закрутить винтовые сваи

Подготовив несколько отверстий, было решено пробовать вкручивать своими силами. Работали вдвоём, причём сваи вкручивались относительно легко и останавливались примерно на одном уровне. Ориентировочно – это 170-180 см. Судя по всему на этой глубине начинался другой более плотный материал, а может быть такие же – большие камни. Глубина промерзания в нашем регионе гораздо меньше.

Работа велась стандартным способом: в технологическое отверстие вверху сваи вставляли согнутый лом. С двух сторон лом удлиняли кусками труб по 2,5-3 метра. Получался довольно хороший рычаг, благо место под строительство заранее было подготовлено. Контроль вертикали вели обычным пузырьковым уровнем, без использования двухстороннего магнитного. Ямки засыпали и трамбовали тем грунтом, который из них извлекли.

Чтобы точно отметить горизонтальный рез по периметру всей трубы, использовался обычный лист бумаги формата А4. Его как раз хватает, чтобы обернуть сваю диаметром 89 мм. и при этом сделать точную аккуратную разметку. Чёрный маркер хорошо был виден на рыжем цвете железной трубы.

Маленькая «болгарка», 4 тонких отрезных диска на 115 мм., 45 минут неторопливой работы и все сваи были обрезаны в один уровень. Остатки лишних отрезанных труб получились от 40 до 65 см. И не забывайте одевать защитные очки или маску. Глаза у вас одни и других не будет…

Теперь предстояло залить сваи бетоном. Заранее был приготовлен речной песок (примерно 40-50 ведер) и 2 мешка цемента марки 400. Раствор готовили в старом алюминиевом баке, который раньше служил в столовой или общепите. При помощи перфоратора и насадки-миксера такая работа не составила особого труда. Цемент и песок смешивались в пропорции 1:3.

Через некоторое время после заливки и трамбовки (обычная арматура 6-8 мм. для прокола раствора), бетон даёт усадку. Приходится подливать раствор в уровень труб ещё 6-8 см. Стоит это учитывать и не устанавливать оголовники сразу.

На следующий день были установлены и приварены оголовники. Монтаж элементарный: одеваешь сверху на трубу и привариваешь вертикальным швом (я делал именно так). Со сварных швов был удалён шлак небольшим молотком.

Свайный фундамент под дом и его виды

Свайный фундамент под дом подразделяется на несколько видов в зависимости от материала, способа передачи нагрузки и конструкции.

По материалу:

  • Деревянные. Для опор используются бревна. Данный вид свай в настоящее время встречается редко. На их замену пришли более прочные материалы.
  • Металлические. Бывают двух видов – забивные и винтовые. Винтовые сваи внешне похожи на шурупы, которые вкручивают в грунт. Забивные представляют из себя отрезки различных видов металлопроката. Например, рельса или швеллера. Они обладают следующими преимуществами: высокая прочность, способность пластично изгибаться, сохраняя при этом несущие способности. Существенный недостаток – это склонность к коррозии, что сокращает их срок службы.
  • Железобетонные. Подразделяются на забивные и набивные. Первые изготавливают на производстве, обладают устойчивостью ко всем нагрузкам. Вторые производятся на площадке путем заполнения опалубки, помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

  • Сваи-стойки. Это опоры, которые находятся в контакте с твердыми слоями грунта. Углубляются до плотных слоев грунта.
  • Висячие сваи. Без опоры в нижней части ствола, используют частичную опору на грунт.

По конструкции:

  • Забивные. Стержень с заостренным наконечником, забиваются в грунт до твердых пород.
  • Набивные. Изготавливаются самостоятельно, но имеют меньшую несущую способность. Бетонная отливка в скважину.
  • Винтовые. Представляет из себя трубу с острым концом и спиралеобразными лопастями. В основном используются для вспомогательных сооружений.

Важно!!!

Виды свай

Конструкции буронабивных свай


При создании свайного фундамента подобного вида изготавливаются и применяются свайные конструкции из монолитного бетона

При создании свайного фундамента подобного вида изготавливаются и применяются свайные конструкции из монолитного бетона, комбинированные, сборные (из железобетона). Последние часто делаются с уширением пяты – вариант показан для строительства в проблемных грунтах, где основной состав – глина и суглинки. Уширение пяты позволяет усилить несущую способность свайного элемента, но в скальных грунтах данный технологический прием не используется.

Определяя типы буронабивных свай, необходимо руководствоваться ГОСТ 19804.2-79; ГОСТ 10060.0-95. Самыми используемыми считаются буронабивные, буросекущие, бурокасательные сваи. Также к буровым фундаментам относятся конструкции забойного типа: скважины, заполняемые щебеночной отсыпкой с послойным уплотнением, опоры с уширенной пятой, для изготовления которых применяются взрывные работы и полые опоры, изготовленные посредством использования сердечника.

Буронабивные сваи


Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства

Это конструкции, в том числе железобетонные, получившие широкое распространение, благодаря простоте обустройства, возможности применения для усиления существующего фундамента и строительства оснований на ограниченном пространстве. Достоинством является минимальная динамическая нагрузка на соседние строения, отсутствие разрушительных воздействий на трассы, подземные коммуникации. Кроме того, технология изготовления фундамента допускает работу объекта в обычном режиме при проведении реставрационных работ.

Скважины выполняются посредством буровых приборов, при достижении необходимого заглубления, бур вынимается и скважина армируется предварительно изготовленным каркасом, после чего заполняется смесью бетона. Изготовление буронабивных свай может производиться по следующим технологиям:

  • С применением обсадной трубы;
  • С использованием глиняной болтушки;
  • Посредством использования проходного шнека;
  • С использованием двойного вращателя;
  • Посредством уплотнения грунта.

Достоинства буровых свай:

  1. Возможность изготовление на месте застройки;
  2. Длительный срок службы;
  3. Относительная дешевизна проекта;
  4. Высокая несущая способность фундамента;
  5. Вариабельность толщины;
  6. Минимальные требования к применению тяжелой техники (иногда можно и вовсе обойтись без нее);
  7. Широкие возможности применения.

Однако есть и недостатки: Устройство и бетонирование буронабивных свай

  • По сравнению с ленточными и плитными фундаментами несущая способность низкая;
  • Повышенные трудозатраты;
  • Сложность изготовления свай на водонасыщеных грунтах.

Буросекущие сваи


Буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел

Это конструкции, технология монтажа которых повторяет буронабивные свайные элементы. Отличие в том, что буросекущие элементы монтируются с шагом «в ноль», то есть представляют собой сплошную стену конструкционных тел, которая служит для обустройства полноценной подпорки грунта. Применяются для строительства подземных парковок, тоннелей, переходов. Строительство по СНиП 2.02.01-83 данного типа разрешено на малой глубине – не более 30 метров.

Бурокасательные сваи


Фундамент данного типа применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений

Фундамент данного типа применяется в случае вертикальной и горизонтальной нагрузки на элементы от ближайших строений, грунтовых вод. Как правило, этот способ используется при строительстве на ограниченном пространстве, а также для ограждения очень глубоких котлованов, для прорезки насыпей в грунтах, имеющих твердые крупнофракционные включения.

Преимуществами технологии являются такие показатели:

  • Возможность проведения работ в условиях плотной застройки;
  • Нет необходимости в обустройстве дополнительного водоотведения, водоотлива;
  • Изготавливать бурокасательные сваи несложно как по трудовым затратам, так и оперативно по времени.

Достоинства и недостатки винтового фундамента

В сравнении со всеми известными технологиями, винтовой фундамент является самым экономичным основанием для любых наземных конструкций. Достоинствами СВФ являются:

  • строительство в сложных условиях – холмистая, болотистая местность, прибрежная зона, плотная застройка, наличие на участке деревьев, прохождение сторонних коммуникаций;
  • минимальный бюджет – практически полное отсутствие бетонных, земляных работ, опалубки, ожидания набора прочности бетонными конструкциями, аренды спецтехники;
  • вариабельность технологий строительства – винтовой фундамент пригоден для срубов, кирпичных, панельных построек, щитовых, фахверковых каркасных зданий, контуров заземления дома, заборов, МАФ;
  • максимальная этажность – допускаются разрешенные в индивидуальном строительстве трехэтажные здания с мансардой;
  • высокий ресурс – при нормальной антикоррозионной обработке срок службы винтовых свай составляет 75 – 100 лет.

Обратите внимание что заземление это отдельная конструкция, а не подключение заземляющего провода к телу свайного поля фундамента. Сваи для контура заземления не должны иметь защитных покрытий не проводящих ток

Единственным недостатком СВС является непригодность для проектов с цокольным/подвальным этажом. Ручной монтаж винтовых свай, не только допустим, но и рекомендован специалистами. При погружении этих конструкций спецтехникой сложнее контролировать усилие затяжки при достижении несущих пластов.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
