Глубина котлована под фундамент

Расчет глубины и ширины

Определяя глубину траншеи, необходимо учитывать уровень промерзания почвы и ряд таких важных факторов.

Состояние грунта:

  • Если дом возводится на торфяном или глинистом грунте, глубина не должна достигать менее 150-200 см, поскольку такая почва весной часто может подтапливаться. Основание траншеи засыпается щебенкой с землей, гравием, после чего уже заливается бетон;
  • На мягкой почве во избежание ее проседания лучше создавать легкий, широкий дом с одним этажом. Нужно выкопать траншею около 80-100 см;
  • В супесчаной почве глубина ограничивается 130-140 см;
  • На обычном грунте, где уровень залегания подземных вод глубокий, достаточно выкопать 100-150 см (здесь расчет ведется вместе с утрамбовкой).
  • Кроме климата и грунта, необходимо учитывать материал, применяемый для постройки стен. Если они будут кирпичные, то траншею надо углубить еще на дополнительных 20 см.

При наличии в доме подвала, основание траншеи должно быть ниже уровня промерзания грунта хотя бы на 25 см.

Что касается ширины траншеи, то при определении этих параметров учитывают ширину стен дома. В таком случае траншею копают на 5-10 см больше с каждой стороны. Выкапывая землю вручную, оптимальная ширина составляет 70 см, что облегчает выбрасывание грунта. Когда для рытья используют экскаватор, ширина не может быть меньше его ковша.

Что нужно учесть до начала работ

Не стоит начинать работу с примитивным настроем «бери больше – кидай дальше». Чтобы избавить себя от неприятных неожиданностей и проблем в будущем, нужно думать не о том, как быстро выкопать траншею под водопровод вручную, а о том, как сделать это качественно и аккуратно.

Для этого нужно определиться с параметрами «окопа», выяснить, не пересекается ли его маршрут с линиями других коммуникаций, решить, куда складировать вынутый грунт, разметить наиболее удобный и короткий путь от источника к дому и т.д.

Каким делать сечение траншеи

Вопрос выбора формы траншеи далеко не праздный. Он зависит от её глубины, типа грунта, уровня грунтовых вод.


Типы водопроводных траншей Источник ibb.co

Прямоугольная.

Такую конфигурацию выбирают при плотном несыпучем грунте, небольшой ширине траншеи и глубине не более 1,5 метров.

Трапециевидная.

Форма для глубоких выемок более 1,5 метров или больше высоты копателя по плечи. Предотвращает обвал и осыпание рыхлых грунтов в канаву.

Оптимальная форма для прокладки траншей на участках с высокими грунтовыми водами. До уровня их залегания грунт вынимается с образованием пологих внутренних стенок канавы, затем до нужной глубины выкапывается узкий прямоугольный шурф, который засыпается дренажной смесью из щебня или гравия.

Какой должна быть ширина и глубина

Строительными нормами и правилами строго регламентируется только ширина шурфов глубиной свыше 3 метров. Для прокладки домашнего водопровода она редко превышает указанное значение, поэтому решая, как быстро выкопать траншею, ширину выбирают произвольно, ориентируясь только на удобство работы и последующего монтажа труб.


Ручная копка траншеи Источник ivbb.ru

Как правило, для прямоугольных выемок она не превышает 50 см, а нередко вообще равняется ширине совковой лопаты. Трапециевидные канавы в верхней части имеют ширину 70-80 см.

Иначе обстоит дело с глубиной – её нельзя выбирать произвольно, так как копать траншею для не утеплённых труб нужно до уровня промерзания грунта плюс ещё 30-50 см. Иначе зимой вода в них замёрзнет, что приведёт не только к прекращению её подачи в дом, но и к необходимости замены разгерметизированной трассы. Это означает повторное проведение всех работ, так как место прорыва замороженной трубы без раскопок определить невозможно.

Глубина промерзания почвы зависит от климатических условий в регионе и варьируется от 30 до 300 см. Какова она в вашей местности, можно узнать в архитектурном управлении, коммунальных службах или местных строительных организациях. Либо воспользоваться таблицей средних значений по регионам.


Таблица средних глубин промерзания грунта по городам СНГ Источник izchegopostroit.ru

Найденную величину принимают за исходную и делают поправку в ту или иную сторону в зависимости от типа почвы.

  • Песчаная и глинистая почва промерзает не так глубоко, поэтому прежде чем копать траншею под водопровод, расчётную глубину можно уменьшить на 30-40 см.
  • Пылеватый и каменистый грунт промерзает на большую глубину, значит, уровень заложения трубы нужно опускать на такое же расстояние от средней отметки.

Если водопровод прокладывается от централизованного напорного источника, глубина канавы на всем протяжении может быть одинаковой. Если же источником служит автономный колодец или скважина с насосом, трассу прокладывают с небольшим уклоном в его сторону, чтобы в случае аварии вода не оставалась в трубах, а стекала обратно самотёком.


Схема прокладки водопровода с греющим кабелем от колодца Источник aquacop.ru

Особенности рытья для различных типов фундамента

К котлованам под здания предъявляются определенные требования. Они должны соответствовать размерам и нагрузке дома, строительным нормам, не изменять установленные параметры и форму. Для выполнения последнего пункта необходимо соблюдать технологию копки. Согласно нормам выбирается размер ступеней и угол наклона откосов, выполняется крепление стенок котлована. Особенности разработки зависят от типа фундамента дома.

Ленточный


Котлован под ленточный фундамент роется в виде траншеи. Устройство откосов зависит от типа грунта. На глинистой почве допускается формирование вертикальных стенок. В глубоких траншеях с влажным или песчано-гравийным грунтом устраивают откосы с различным углом наклона – от 45 до 63°. При подсчете ширины учитывают необходимость установки опалубки, удерживающей железобетон. Дополнительно закладывается 50 см, максимальный размер не нормируется.

По углам периметра дома и в месте пересечения внутренних стен вбиваются колышки и выполняется разметка. Ширина траншеи обозначается двумя параллельными линиями. Земляные работы начинают с наиболее высокого угла, следуя вдоль очерченной линии периметра. В процессе рытья глубина контролируется вехами.

При необходимости монтируется крепление ленточной траншеи от осыпания из деревянных щитов, досок, шифера. Между противоположными краями для надежности устанавливают распорки. После застывания фундамента щиты демонтируют. Часть грунта не убирают, а оставляют для обратной отсыпки. Лучше использовать песок. После выкапывания дно траншеи трамбует под засыпку.

Монолитный


Уплотнение грунта виброплитой Котлован под дом с монолитным плитным фундаментом из-за большого объема земляных работ выкапывают с помощью экскаватора. Если заглубление составляет 40-50 см, то можно копать вручную. Грунт вынимается частями, каждый слой по 50 см, постепенно образуются ступени размером 25 см. Почва вынимает, начиная от центра. Затем площадка разравнивается и приступают к следующему слою.

По периметру котлована, ниже общего уровня закладывают дренажные трубы. Это необходимая мера для влажных грунтов. Разработка ведется с учетом особенностей грунта:

  • Песок хорошо уплотняется и держит нагрузку, но осыпается при копке. Потребуется формирование откосов и укрепление боковых стенок.
  • Глина и суглинок в результате замерзания влаги вспучиваются в зимний период. Необходим грамотный расчет при обустройстве плитного фундамента на таком грунте.

Столбчатый


Яма для столбчатого фундамента Под столбчатый фундамент землю можно выкопать самостоятельно. Работа начинается с очищения площадки от верхнего слоя земли и разметки по грунту. Потребуется нанести схему периметра дома, в виде двух параллельно натянутых шнуров. Места ям под столбы намечаются по углам и на пролетах с шагом 1,6-2,5 м.

Для выполнения работы вручную потребуется:

  • лопаты (штыковые и совковые);
  • кирка или лом;
  • тачка для вывоза почвы.

Ямы глубиной до 1 м можно рыть с вертикальными стенками, при увеличении глубины устраиваются откосы, чтобы не осыпался грунт. Ширина ям больше размеров столбов на 20-40 см в каждую сторону. Это расстояние необходимо для установки опалубки. Глубина высчитывается по общим правилам.

Какой фундамент для дома на неровной поверхности выбрать?

В практике возведения коттеджей и частных домов на территориях с уклонами разного типа нашей компанией выбраны несколько наиболее выгодных вариантов оснований. Все они позволяют превратить недостаток неровного участка в достоинства и подчеркнуть уникальность возводимого коттеджа или дома.

Ленточный

Применяется при достаточно небольших перепадах высоты участка. Это связано с достаточно высокими затратами на создание самого основания. В ситуациях, когда уклон более 20%, возведение ленточного варианта не очень рентабельно, если отсутствуют планы создавать цокольный этаж, который может послужить дополнительным пространством для жилых и хозяйственных помещений. Отличие данного типа основания состоит в том, что он должен иметь идеальный горизонтальный уровень по верхней точке. Укладка обычно происходит до уровня промерзания грунта, так как более глубокое залегание приводит к лишним тратам на стройматериалы.

Ленточный фундамент устраивается из высококачественного бетона с обязательным армированием. Возводить данный тип основания лучше всего на почвах, не предрасположенных к пучинистости и заболачиванию. При необходимости на участках с небольшим уклоном проводят подсыпание грунта для выравнивания части склона, выделенной для фундамента.

Ступенчатый

Очень популярный и оригинальный способ устройства фундамента на неровных участках. Он используется, когда перепад территории остаточно высокий и участок позволяет создавать зонированные террасы. Принцип устройства состоит в том, что используется технология возведения ленточного основания с некоторыми уточнениями. На участке сооружаются террасы, которые сглаживают уклон и образуют отдельные площадки. Ступенчатый фундамент для дома на участке с уклоном укладывается на одинаковую глубину на каждой террасе, и соединяется перемычками или подпорными стенками.

Такая конструкция позволяет сэкономить на стройматериалах и работе специалистов. При этом конструктивная часть коттеджа может повторять изменение уровня фундамента, что является дополнительным стимулом создать уникальный загородный дом. На открытых пространствах все террасы также укрепляются различными способами, о которых скажем ниже.

Свайный

Самый распространенный вид фундаментов для участков с уклоном. Он основан на простом и элегантном решении – создание подпорных колонн для основания дома. Таким образом, всей конструкции придается определенное впечатление воздушности и легкости. При необходимости, пространство под полом закрывается декоративной отделкой, что все равно дешевле, чем возводить цельные стены фундамента. В практике применяются винтовые сваи с последующим бетонированием и созданием перемычек.

Уникальность свайного типа фундамента основана на качествах, позволяющих применять его в различных случаях:

  • на пучинистых и нестабильных грунтах – это единственный вариант вооружения фундамента на склонах;
  • на твердых почвах – если нет надобности создавать цокольный этаж, или когда конструкция дома достаточно легкая;
  • совмещать с другими типами фундамента – с ленточным, ступенчатым, если этого требует конструкция коттеджа;
  • при любых углах уклона участка – для свай вообще не принципиален перепад в высотах между крайними точками пятна застройки.

Свайный фундамент под ключ от профессионалов нашей компании позволит решить любой вопрос с неровными участками, разжиженными или подвижными почвами. Сваи вбивают в самый нижний слой почвы, гораздо ниже уровня промерзания. Кроме этого строительство такого типа фундамента происходит быстрее, чем любого другого. Отличительная черта свайного фундамента в том, что он не нарушает целостность склона, если вы собрались строить дом в лесном массиве.

Рытье траншеи вручную как формируется цена за погонный метр

В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует.

Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

Копать вручную

Труд землекопа нелёгок. Такая работа, как рытьё траншеи, считается неквалифицированной, примитивной, однако нередки случаи, когда без ручного труда не обойтись. Наиболее эффективной ручная копка признана для таких задач:

  • прокладка траншеи в труднодоступных для техники местах,
  • рытьё колодцев,
  • прокладка коммуникаций в построенном здании,
  • устройство подпола в частном доме.

Считается также, что копать колодцы нужно только вручную. Объясняется это несколькими причинами. Вот некоторые:

  • точно остановиться на водоносном слое,
  • не попасть в песок, чтобы вода впоследствии не ушла,
  • камни и плотная глина копаются только вручную,
  • недопустимо попадание в ствол колодца машинного масла.

Одним словом, вырыть колодец не просто, помимо обладания специфическими знаниями, требуется внимательность и точность. Автоматического или механического способа рытья колодца не существует.

От чего зависит стоимость 1м³

Анализ рынка земельных работ свидетельствует о том, что соотношение стоимости ручного и механизированного труда одинаково. Сколько стоит вскопать 1м³ земли, зависит от нескольких факторов:

  • типа грунта,
  • срочности заказа,
  • объема работы,
  • сезонности,
  • рельефа местности,
  • параметров траншеи.

Также учитывается, нужна ли обратная засыпка земли. Ценообразование учитывает все факторы, плюс учитывается квалифицированность, опыт бригады.

Формирование цены в зависимости от отдельного фактора

Почему расценки разных бригад разнятся понятно — тренированность и ловкость рабочих имеет свою цену. По-разному формируются цены в столичном регионе и на периферии.

Назначение стоимости работ происходит после непосредственного исследования места предстоящей работы, его особенностей. Оценивают расположение, насколько удобно копать яму, к примеру, под погреб.

Смотрят, как проложить канаву под канализацию. Принимают решение как правильнее рассчитать стоимость работ, учитывают погонный метр или квадратный. Определяют объем траншеи, глубину и ширину, к этому добавляют длину объекта и насколько твёрдая почва.

Зимой расценки выше, что понятно. Мёрзлая земля требует большего количества усилий, создания дополнительных условий для рабочих, специальной доставки людей.

Цена за метр

Москва и Московская область отличаются самыми высокими расценками, куб в среднем стоит от 1000 рублей. Оптовые расценки, вступающие в силу при большом объёме работы, сократят цену примерно на 100 рублей, не больше. Зима поднимает стоимость в два раза.

Цена за траншею, глубиной 100 см, под кабель, к примеру, будет 300 рублей за метр в Московской области. В маленьком райцентре, например, Липецкой области, те же работы обойдутся в 140 рублей.

Каменистая местность сложного рельефа имеет свои повышенные расценки, копать там можно только вручную, потому, что техника туда подойти не может. Это обстоятельство повышает стоимость ручного труда.

Примерно одинаково стоит ручной труд на земельных работах и оплата спецтехники. Поэтому, нанимать ли бригаду землекопов для рытья котлована фундамента, брать ли в аренду буровые установи, экскаваторы для прокладки водопровода или укладки кабеля, решать нужно по ситуации. И стоимость здесь далеко не главный фактор.

Рытье траншеи вручную — как формируется цена за погонный метр

В наше время, когда механизация достигла высокого уровня развития, когда активно используются машины и механизмы, потребность в ручном труде всё ещё существует. Земляные работы ручным способом до сих пор востребованы, и на это есть объективные причины.

Внутреннее обустройство погреба

Разметка

При разметке необходимо учесть толщину стен, чтобы размер погреба получился правильным. Обычно его размер 2*3*2 метра, где большее значение —  ширина

Важно соблюсти равенство по диагонали помещения прямоугольной формы

Демонтаж стяжки

Трудозатраты на демонтаж стяжки зависят от её толщины. Если пол сделан довольно тонким слоем, то из необходимых инструментов понадобятся болгарка, перфоратор и диск по бетону.

По краям прямоугольника будущего погреба вырезаются швы болгаркой, а затем демонтируется внутренний периметр формы с использованием перфоратора. Если стяжка сделана с армированием и толстым слоем, то дойдя до прутов их нужно зачистить от пыли и срезать диском по металлу.

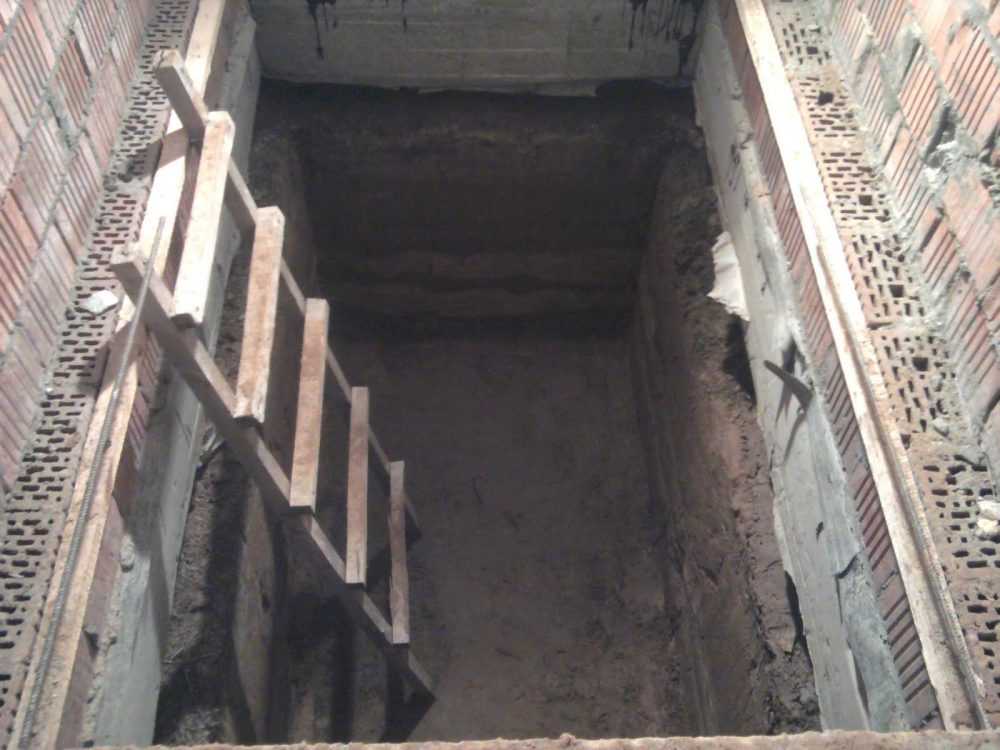

Котлован

Копать яму нужно на глубину подвала, который планируется сделать, добавив 30 сантиметров на перекрытие и отсыпку. Стены должны быть максимально ровными, чтобы уменьшить количеств бетона при их возведении. Дно выравнивается, отсыпается на 10 сантиметров шлаком, утрамбовывается и проливается для уплотнения.

Далее кладется плита из железобетона или асбестоцементные плиты. Стены и подошву нужно покрыть гидроизоляцией в два слоя, закрепив верхние слои на стыке с основанием дома газовой горелкой.

Опалубка

Опалубка может быть как съемной, так и не снимаемой.

В случае, когда опалубку планируют снимать, её делают из досок или щитов нужного размера. Делают короб прямоугольной формы, чуть меньше размера погреба, ставят на дно котлована. В углы ставят бруски квадратной формы для придания жесткости конструкции.

Если полы не забетонированы, можно уложить пруты арматуры, чтобы края выступали за каркас опалубки, и закрепить их винтами или гайками.  Когда опалубка будет снята, концы отпиливают болгаркой, а та часть, что внутри бетона, выполнить функцию армирования.

Если делается неснимаемая опалубка, то распорками будут перемычки, которые ставят между стенками опалубки. При заливке бетона нужно постукивать по каркасу молотком, чтобы избежать образования пустот.  В таком случае стена будет действительно монолитной.

Перекрытие

Бетонная стяжка снимается по всему периметру погреба, а балками двутавра заливается новое перекрытие.  Балки крепят сваркой к закладным. Опалубкой будут листы УСБ, которые подложены под них. По вертикали крепление делается распорками, чаще раздвижными.

Заливка и монтаж перекрытий производится только после того, как стены окончательно просохнут. Как правило, это составляет период до 3 недель. Бетон должен настаиваться и набирать прочность в течение месяца. Съем опалубки делается через 2 недели.

Размеры траншеи

Габариты траншеи и котлована напрямую зависят от проектных размеров фундамента. Размеры траншеи в любом случае будут больше. Для устройства фундамента необходимы щиты опалубки и возможность их сборки и демонтажа; место, чтобы можно было выполнить гидроизоляцию. Для монтажа щитов опалубки хватит и по 200-300 мм с обеих сторон от разметки фундамента. Для устройства гидроизоляции ширину траншеи увеличивают на 600-700 мм с наружной стороны.

При копке траншеи под ленточный фундамент ее глубину увеличивают на 350 мм – для устройства подушки из щебня и песка. Если почва под фундаментом рыхлая, то стенки траншеи придется делать с небольшим уклоном. В легких сухих почвах отклонение от вертикали может составить до четверти глубины ямы. В сыпучих песчаных грунтах – до половины высоты (т.е. до 30°).

Разметка участка

Включает следующие этапы:

Учитывая границы участка, расположение соседей, ставят колышек. Он определяет первый угол здания. Здесь используют отвес, чтобы соблюсти вертикаль.

Привязав к колышку плотную веревку, натягивают ее и перпендикулярно к нему намечают второй и третий угол.

Из второго, а затем третьего получают четвертый колышек. Все их выставляют строго под углом 90 градусов. Так получают наружные стены дома.

Чтобы проверить, нет ли перекоса у фундамента, измеряют все диагонали. Их величина должна совпадать.

Натянутые веревки не снимают, потому что на основании их делают разметку всех внутренних стен комнат и других помещений, устанавливая везде дополнительные колышки и натягивая веревки.

Таким образом, получают схему будущего фундамента.

Общее представление о расчете глубины и площади подошвы ленты

Факторы, которые необходимо учитывать при определении глубины:

  1. Глубина промерзания. Зависит от вида почвы и средней температуры в регионе зимой. По этому параметру различают два типа фундаментов — мелко- и глубокозаглубленные. Первый находится выше уровня промерзания грунта, поэтому менее надежен. Второй располагают на глубине ниже промерзания земли на 10-20 см, за счет этого он эффективно противостоит выталкиванию от пучения. Выбор делают, отталкиваясь от степени пучинистости почвы на участке. Глубину промерзания земли в конкретном регионе можно узнать из специальных таблиц или по формуле.
  2. Тип. Слабые, подвижные, пучинистые почвы часто полностью удаляют до твердых пород и заменяют на песчаную или песчано-щебеночную подсыпку. Тогда глубина траншеи будет зависеть от толщины слоя проблемной земли.
  3. Уровень грунтовых вод. Идеально, когда фундамент находится намного выше него. Если воды расположены высоко, то мелкозаглубленный делать нельзя — делают гулубокозаглубленный или плитный.
Глубина заложения мелкозаглубленного ленточного основания, метры Глубина промерзания, метры
непучинистый грунт слабопучинистый
0,5 менее 2 менее 1
0,8 2 — 3 1 — 1,5
1 3 и более 1,5 — 2,5
1,5 более 2,5

Площадь подошвы рассчитывается по специальной формуле и зависит от предполагаемого веса всего здания с учетом снеговых нагрузок. Ширина подошвы всегда больше ширины ленты, ширина траншеи еще на 10 см больше. Запас необходим для установки опалубки, Если планируется гидроизоляция и утепление, то к ширине рва добавляют еще 50-60 см.

Разметка

Подготовку к рытью начинают с составления схемы. Для нанесения разметки для траншеи или котлована под ленточный фундамент понадобятся:

  • доски;
  • колья;
  • веревка, шнур, шпагат, леска.

Из досок и кольев изготавливают обноски — П-образные приспособления для создания разметки. Два кола служат опорами, из доски делают поперечную перекладину между ними. Ширина и высота обносок — от 60х60 до 90х90 см. На перекладине прибивают гвозди для крепления веревки или лески. Если речь идет о траншее, то расстояние между гвоздями должно быть равно ширине рва.

Обноски устанавливают по углам будущего здания, парами перпендикулярно по отношению друг к другу. Натянув веревки между обносками, отмеряют по одной стороне 3 м, по второй — 4, это катеты прямоугольного треугольника. Между отметками проверяют расстояние, оно должно быть ровно 5 метров (гипотенуза по теореме Пифагора). Если есть отклонения, то одну из обносок перемещают до тех пор, пока не получится идеально прямой угол. Затем все действия повторяют на остальных углах. Для проверки точности измеряют длину диагоналей полученного квадрата или прямоугольника — она должна быть одинаковой.

Технология копки

Порядок действий при рытье траншеи или котлована под ленточное основание:

1. Расчистить участок. Убрать посторонние предметы, удалить корни растений.

2. Снять верхний слой почвы на глубину 25-30 см (его можно будет использовать для посадки растений).

3. Начать копать с внешней части траншеи. Грунт отбрасывать примерно на 1,5 м от рва.

4. Выкопав траншею по наружному периметру, начать рыть по схеме под несущими стенами, которые будут расположены внутри здания.

5. Проверить горизонтальность дна рва.

6. При необходимости (особенно если применялся экскаватор) разровнять и утрамбовать грунт на дне.

В процессе нанесения разметки, рытья следует позаботится о дренаже — отводе влаги. Если почва сыплется, то траншее придают форму трапеции, расширяющейся к верху. Ширина дна рва должна соответствовать расчетной ширине. Если глубина выемки будет больше 1,3 м, то спускаться внутрь можно лишь после проверки откосов

В процессе работы принимать меры предосторожности на случай обвала. При наличии финансов копку траншеи лучше поручить специализированной фирме, профессионально занимающейся этим видом деятельности

Для рытья целесообразно использовать экскаватор — задача будет выполнена намного быстрее, но нужно учитывать возможность заезда на участок крупной техники.

Стоимость работ

Цена за метр при рытье траншеи вручную зависит от требуемой глубины, состояния почвы (копка промерзлой стоит дороже).

Вид землеройных работ Цена, руб/м3
Копка траншеи вручную 600
Механизированная копка 100-450
Копка промерзшего грунта вручную 750
Зачистка дна и стенок рва вручную 100
Срезка растительного грунта вручную на глубину 30 см 600
Перенос грунта вручную (в зависимости от расстояния) 330-830

https://youtube.com/watch?v=YaeIAkXM5zc

Необходимые действия при устройстве траншеи вручную

Перед рытьем траншей снимите с участка дерн

В соответствии с проектными размерами сделайте разметку на участке, при этом не забудьте прибавить внешние 0,2 метра на ширину. Размечать начинают с углов. Вбивают арматуру или колья, натягивают леску и, проверяя градус угла, выводят длину стен. После разметки ещё раз всё перемеряют, включая размер по диагонали.

Во время разметки ленточного фундамента необходимо определить наиболее низкий уровень периметра. Сделать это просто с помощью водяного уровня. В этой точке обустраивается дренажная система.

Итак, разметив участок для рытья, но перед тем как начать выкапывать фундамент вручную, необходимо:

  • расчистить участок под строительство от любых предметов, а также корней деревьев;
  • снять дерн по внутреннему периметру фундамента;
  • переместить верхний плодородный слой почвы в сад;
  • определить место для отвала грунта из траншеи.

Выкапывая траншею, отбрасывайте грунт на 1,5 м от ямы

Грунт отбрасывают на расстояние до 1,5 м от края ямы. Выкапывать начинают с внешнего периметра, затем копают поперечные траншеи под основание для несущих стен. При необходимости дно траншеи уплотняют, заливают водой, отсыпают песчаную подушку и снова уплотняют.

После этого устилают гидроизоляционный материал или устанавливают стены опалубки для предотвращения обвалов стен траншеи.

Несколько дельных советов:

  1. Не рекомендуется рыть котлован под пристройку, вынимая грунт под прилегающим фундаментом готового здания.
  2. При устройстве дренажной системы расширьте траншею с учетом диаметра трубы, прибавив к значению от 20 до 30 см.
  3. В сыпучих грунтах стоит рыть траншею трапециевидно с расширением к верху. При этом расчетное значение ширины должно соответствовать низу траншеи. Подробности о нанесении разметки под фундамент и рытье траншеи смотрите в этом видео:

Как копать траншею под фундамент

После того как вы убедились, что расстановка вашего дома выполнена верно, вы можете приступить к началу рытья траншеи под фундамент. Как мы уже говорили, существуют случаи, в которых вы не можете арендовать гидравлический экскаватор, так что вы должны использовать традиционный метод: рыть траншею лопатами

Хотя это может показаться простой процесс, мы можем заверить вас что это сложно, но если вы обратите внимание на наши рекомендации, вам это покажется легким

Во-первых, нужно отметить на земле размеченные линии будущей траншеи

Важно предусмотреть, куда вы будете скидывать грунт

Умный Совет: прежде чем копать траншею под фундамент, вы должны удалить растения, которые будут на пути вашего дома. Используйте лопату или пилу для удаления кустарников и их корней.

Если вам придется копать траншею, рядом с вашим домом, вы должны обратить особое внимание на то, как это может отразиться на жесткости конструкции вашего дома. Вы должны убедиться, что вы копая траншеи не повредите фундамент дома

Работайте внимательно и терпеливо, любая ошибка вам создаст больше проблем. Как ни странно, есть много людей, которые думают, что фундамент не важен, его же не видно. Ничто не может быть более ошибочным, поэтому убедитесь, что вы строите фундамент в соответствии с планами, иначе ваша безопасность находится под угрозой.

Умный Совет: при расширении вашего дома, в большинстве случаев, вы также должны укрепить фундамент вашего старого дома, чтобы убедиться, что это окажет поддержку старого и нового строения.

Если на вашем пути встречаются бетонные помехи, используйте молоток для разбивки бетона или отбойный молоток. Бетонные камни встречаются если вы делаете пристройку.

Умный Совет: при использовании отбойный молоток убедитесь, что вы используйте защитные очки и защиту ушей.

Продолжайте копать траншею под фундамент в соответствии с планами, и убедитесь, что вы складываете почву рядом с площадкой строительства, в дальнейшем вы будете нуждаться в земле, чтобы заполнить фундамент.

Умный Совет: остатки грунта, вынутого из траншеи может пригодиться, чтобы в дальнейшем применить его на вашем участке. Если вам это не нужно, вы можете отдать его кому-нибудь, кто может использовать его в своем саду.

Вы можете транспортировать почву с помощью тачки. Тачка — удобный инструмент, поскольку она позволяет перенести в почву со строительной площадки, не прикладывая особых усилий.

Умный Совет: убедитесь, что колесо тачки накачано, в противном случае будет сложнее перевозить грунт.

Так же можно сделать мостики для того чтобы было без труда перевозить на тачке грунт по ним.

Умный Совет: прикрывайте траншеи на ночь, чтобы никто не смог в нее упасть и не повредили себе здоровье.

Когда копаете траншею фундамент, важно, убедиться, что её дно идеально выравнено. Используйте лазерный уровень или уровень воды, чтобы сделать видимыми знаки на четырех столбах, установленных на каждом углу траншей

Далее, используйте рулетку для измерения расстояния от знаков отмеченных лазерным уровнем до дна траншеи. Если четыре глубины равны, это означает, что уголки вашей траншеи является в должном уровне. Если глубин разные, вы должны настроить их соответствующим образом

Используйте лазерный уровень или уровень воды, чтобы сделать видимыми знаки на четырех столбах, установленных на каждом углу траншей. Далее, используйте рулетку для измерения расстояния от знаков отмеченных лазерным уровнем до дна траншеи. Если четыре глубины равны, это означает, что уголки вашей траншеи является в должном уровне. Если глубин разные, вы должны настроить их соответствующим образом.

Прочитайте больше о том как построить опалубку для фундамента.

Спасибо за чтение нашей статьи Как выкопать траншею под фундамент и мы рекомендуем, чтобы вы прочли остальные наши статьи. Не забудьте поделиться с друзьями, с помощью социальных кнопок.

Любой дом начинается с фундамента. Можно нанять специалистов, которые выкопают траншею или котлован, согласно проекту, а можно оценить свои силы и справиться с земляными работами самостоятельно.

В статье мы опишем, как копать траншею под фундамент правильно, на что стоит обратить внимание, на какую глубину необходимо вырыть ямы в зависимости от вида грунта

Методы рытья и необходимые инструменты

Для копки траншеи используется 2 метода:

  • ручной;
  • механизированный.

Земляные работы, выполненные ручным трудом, ценятся выше, чем те, которые были сделаны с помощью механизированной техники. Открытая выемка в грунте обычно выполняется трапециевидной или прямоугольной формы.

Чтобы добиться определенной формы – лучше использовать ручной труд. Этот метод используется тогда, когда к месту работ нельзя подогнать технику. Улица возле дома слишком узкая, нет возможности расположить бульдозер или экскаватор.

Эффективность ручного метода зависит не только от качества работы строителей, но от типа грунта. Если он будет слишком сыпучим, шансы на нормальное рытье снижаются. Для копки вручную также выбирают удобную погоду, так как рабочие не смогут нормально копать в плохих погодных условиях.

Рытье траншеи механизированным способом проходит быстрее и надежнее. Оно доступнее ручного труда, но возможно только в том случае, если бульдозер сможет подъехать к месту строительства. При определении стоимости расчет идет исходя из времени, затраченного на работу. Механизированный способ будет актуален в том случае, если предвидится большой объем разработки грунта.

При использовании ручного труда применяют штыковую и совковую лопату. Штыковым инструментом выкапывают грунт, а совковым – его собирают.

В механизированной копке участвует:

  1. экскаватор;
  2. баровая машина;
  3. навесной траншеекопатель.

Процесс и технология рытья траншеи

Перед тем, как выкопать траншею, необходимо учесть ширину будущих труб. Чтобы укладка канализации прошла правильно, нужно дать рабочему возможность находиться на дне траншеи. Для этого определяется ее глубина.

Сам процесс рытья несложный:

Выбор формы траншеи. Существует несколько форм для траншей под канализацию: прямоугольная, трапециевидная и смешанная. Прямоугольная используется на плотных грунтах, когда укрепление стенок не требуется. Трапециевидная нужна при заглублении на расстояние более 1,5 метра. Смешанный тип траншеи подойдет тогда, когда трубу нужно расположить на уровне залегания грунтовых вод.

Выбор ширины. Этот показатель определяется исходя из диаметра используемых труб

Также важно учитывать ширину инструмента для работы: при ручном труде – лопаты, при механизированном – ширину ковша. Стандартные размеры от 0,5 до 0,8 метра в зависимости от заглубления.

Разметка траншеи

Выбирают самый короткий путь для трассы. Для разметки используют колышки, между ними натягивают шнурок. Начало трассы будет там, где канализация выходит из дома, а конец – где расположен септик. Если на пути прокладки трассы есть препятствия – деревья, объекты, то их обходят под углом 90 градусов. Это в дальнейшем облегчает стыковку труб. Перед разметкой и копкой обязательно накрывают газонную траву брезентом, а также укрывают другие объекты от повреждения.

Ручная копка. Сначала снимают верхний дерновой слой. Затем почву разрыхляют штыковой лопатой и вынимают с помощью совковой лопаты. При ручной копке лучше использовать ступенчатый метод, постепенно углубляясь внутрь. Когда траншея достигла нудной ширины, но еще не настолько глубокая, используют черенковую лопату. Здесь нужен помощник: один рабочий привязывает веревку к основанию лопаты, а второй вытягивает грунт на поверхность.

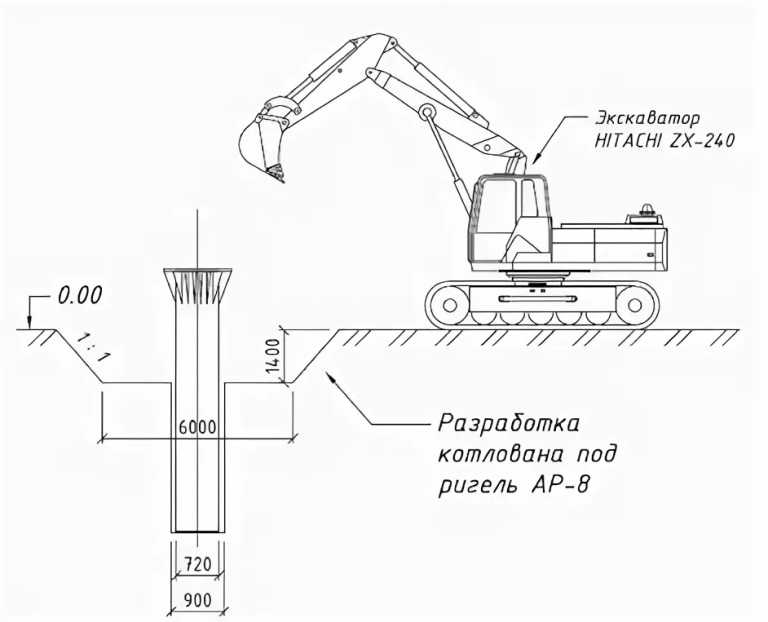

Механизированная копка. На участок заезжает специализированная техника, которая за несколько часов способна выкопать большое количество траншей.

Схема канализации в траншее:

Разработанный грунт оставляют на поверхности – в дальнейшем он пригодится для засыпки канализационных труб.

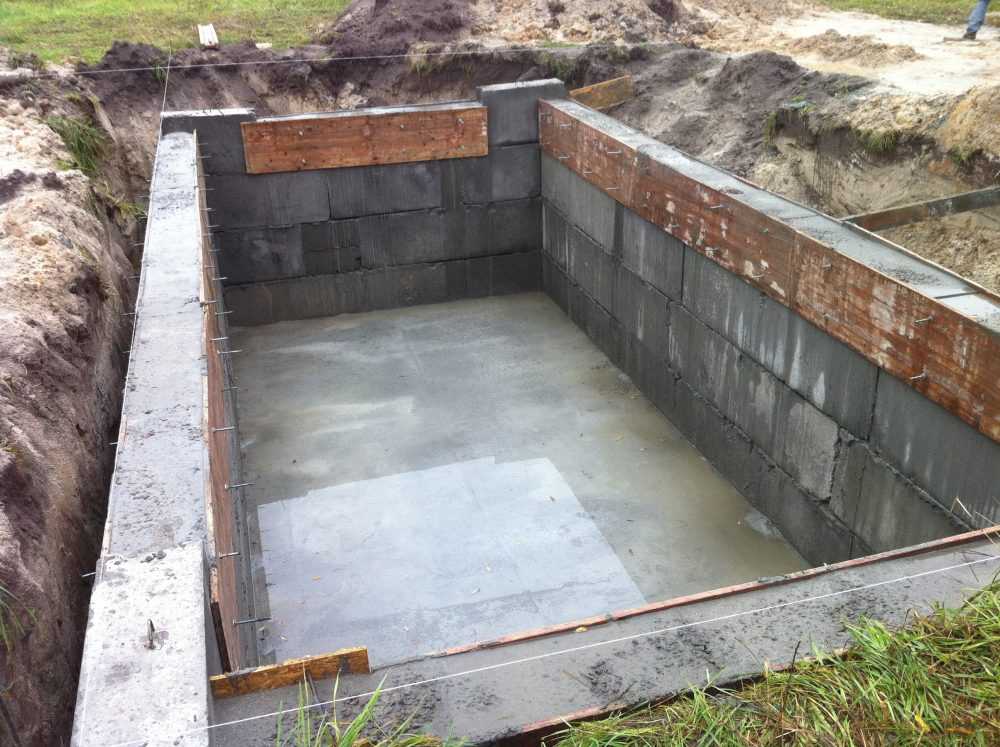

Заглубленный ленточный фундамент

Структура заглубленного фундамента

     Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
