Обустройство котельной в частном доме: нормы, оборудование и советы по установке

Требования к отдельно стоящим топочным

Отдельные котельные строят для мощных теплогенераторов, эксплуатация которых предусматривает усиленный режим безопасности.

Требования к топочным, построенным отдельно от жилого здания:

В помещениях устраивают бетонные полы или покрывают их несгораемой отделкой. Под оборудование массой свыше 200 кг подготавливают усиленное основание высотой 15 см.

Нагретая вода поступает в дом по утепленному трубопроводу с низкими потерями тепла. Отдельно стоящая топочная не занимает полезную площадь дома, безопасна в эксплуатации и не нарушает архитектурный облик здания. Может использоваться для отопления группы построек, например, дома, бани и теплицы.

Требования к дверям

В топочных используют два типа дверей:

  • наружные без усиления для выхода на улицу;
  • внутренние противопожарные для связи с жилыми помещениями.

Внешние двери в случае взрыва должны легко срываться с петель. Тогда энергия будет направлена наружу и принесет меньшие разрушения, чем при жестко и прочно закрепленном полотне. Но в любом случае нужно защитить помещение от посторонних, которые могут войти и повредить дорогостоящее оборудование.

Внутренние двери рассчитаны на сдерживание пламени при пожаре в течение 15 минут. Нормативу соответствуют полотна 3 типа с пределом огнестойкости EI 15. Они сохраняют целостность и теплоизоляционные свойства на протяжении времени, достаточного для эвакуации людей из дома и приезда службы спасения.

Вентиляция котельной

Требования к котельной в частном доме очень строги в отношении вентиляции. Продукты горения, образующиеся при сжигании топлива, опасны для человека. Вдыхание угарного газа приводит к тяжелым отравлениям. Высокая концентрация вызывает парализацию и даже смерть.

Утечки газа в сети создают опасность взрыва. Метан, пропан и бутан тяжелее воздуха. Они накапливаются в нижнем уровне помещения. Именно поэтому рекомендуется для удаления опасных веществ устраивать под наружной дверью зазоры около пола или забранные решетками вытяжные отверстия в стене. На каждые 10 кВт мощности агрегата требуется 0,01 м² площади сечения приточного канала.

Естественная вентиляция, рекомендуемая нормативом, включает приточные и вытяжные каналы для замены воздуха в помещении. Их площадь рассчитывают исходя из тройного объема комнаты и подбирают по специальным таблицам, диаграммам или с помощью он лайн калькуляторов.

На каждые 10 кВт мощности требуется 0,01 м² площади сечения приточного канала.

Продукты горения отводятся через дымоход или вмонтированную в стену коаксиальную трубу. В первом случае сечение канала должно соответствовать диаметру патрубка котла. Оптимальная форма — круг или овал.

Стенки дымохода защищают от образования конденсата. Теплый воздух, перемещаясь по трубе, охлаждается, что приводит к выпадению водяных паров в виде росы. Зимой влага замерзает, канал сужается. Это способствует ухудшению отвода продуктов горения.

Защиту от конденсата проводят футеровкой дымохода или устанавливают внутрь стальную нержавеющую трубу. Углы и повороты должны быть плавными, стыки элементов канала — герметичными.

В остальных случаях вентканал может быть ниже. Для двух агрегатов устраивают отдельные системы для отведения дыма.

Это интересно: Как сделать вентиляцию в квартире: разбираемся в общих чертах

Подготовка приспособлений

Для установки и последующего запуска таких отопительных приборов необходимы следующие инструменты и материалы:

  1. Разъемные соединения по типу «американка», шаровые краны. Эти элементы применяются для подключения труб с холодной и горячей водой.
  2. Саморезы, кронштейны, дюбеля.
  3. Трубы для отопительного контура и дымохода.
  4. Фильтр с глубокой системой очистки на магнитной основе. Это продлевает срок службы котла, так как во внутренний отсек системы не будут поступать частицы мусора и грязи.
  5. Трехжильный кабель, розетки, выключатель автоматического типа 2А.
  6. Ножовка по металлу, отвертки, набор ключей, дрель, напильник.

Классическая схема подключения газового котла позволяет даже новичку выполнить монтаж всего необходимого оборудования.

Правила установки газового котла в квартире многоквартирного дома

Где лучше разместить котлоагрегат

Наиболее рациональным, практичным и часто используемым вариантом является расположение отопительного оборудования на кухне. Зачастую она уже соответствует необходимым требованиям к помещению, на кухне имеется подводка воды и газа. В жилых комнатах и ванной устанавливать газовый котел однозначно нельзя. Что касается тамбура, коридора и прочих подобных помещений: в более, чем 90% случаев они не соответствуют СНиП 42-01 и МДС 41.2-2000, т.е. попросту не подходят по требованиям.

Требования к помещению

Схематическое изображение требований к помещению.

В соответствии с требованиями СНиП 42-01 и МДС 41.2-2000 в помещении, где устанавливается газоиспользующее оборудование должны быть:

  • высота потолка – не менее 2,5 м (площадь помещения более 4 м2);
  • наличие открываемого окна площадью 0,03 м2 на каждый куб. метр объема помещения (а также конструкции с пределом огнестойкости не менее REI 45, ограждающие помещение от соседних);
  • перед котлом должно оставаться свободное пространство в 1 метр;
  • наличие двери шириной не менее 80 см и зазором снизу не менее 2 см;
  • наличие вентиляции из расчета – вытяжка в объеме 3-х кратного воздухообмена помещения в час, приток в объеме вытяжки + объем воздуха на сгорание газа.

Требования к дымоходу

В строительных нормах и правилах, существуют и требования к дымоходу газового котла. Местная компания-поставщик газа не примет котел и не допустит его подключение к газовой магистрали, если газоход не соответствует нижеописанным требованиям:

  • сечение отводящего канала не должно быть меньше сечения соответствующего патрубка котла;
  • газовые котлы с верхним патрубком отвода должны быть присоединены вертикальным участком не менее 25 см, только после него допустимы изгибы;
  • на всем протяжении дымохода допустимо не более 3 колен;
  • между выводом дымохода через стену и потолком должно быть не менее 20 см;
  • продукты из открытых камер сгорания выводятся в дымоход, а из закрытых камер сгорания – как в дымоход, так и на улицу через коаксиальный (двухтрубный) дымоход.

Расположение газового котла

Газовый котел в квартире обычно размещают на кухне, что обуславливается наличием всех необходимых коммуникаций, да и расстояние от газовой трубы до котла выдерживается без проблем. Как правило, для квартир используются настенные котлы, которые крепятся к стенам при помощи специальных кронштейнов, идущих в комплекте с оборудованием.

Если в доме есть лестница, ведущая на верхний этаж, у хозяев возникает желание установить котел под ней. Как правило, объема пространства под лестницей достаточно для котла, а вот с вентиляцией есть проблемы, поэтому ее приходится обустраивать отдельно, используя трубы большого диаметра.

Установка на разные стены

Котлы имеют довольно большой вес, а потому проблемы могут возникнуть, если не учесть надежность фиксации к стене. Существуют определенные нормы установки котлов, где указано, что монтажные работы необходимо проводить только на жёсткой стене.

Требования могут сильно отличаться в зависимости от материала, что был использован при возведении стен в доме. Существуют нормы для деревянных, железобетонных, гипсокартонных и кирпичных поверхностей.

Железобетон

Железобетонные стены – самый подходящий варианты для монтажа настенного газового котла. Они имеют повышенную прочность и полностью негорючие. Поэтому не нужно использовалась дополнительные способы защиты в виде облицовки. Для фиксации корпуса теплогенератора используют металлические анкера, на которые фиксируют монтажную планку. После этого агрегат устанавливают на подготовленную площадку.

Кирпич

В нормах установки отдельно прописаны условия крепления к стене из кирпича. Кирпич – еще один качественный негорючий материал, а потому оборудование устанавливают сразу на стену, но на этот раз придётся провести подготовку поверхности.

Чтобы не нарушать требования газовщиков пред монтажными работами стену необходимо обязательно отштукатурить. Во время проведения этих работ потребуется смонтировать специальную планку. После окончания штукатурки, из стены должны торчать два болта, которые служат посадочным местом для оборудования.

Дерево

Установка настенного газового котла в деревянном доме – сложная задача из-за ряда нюансов. Деревянная стена может загореться, потому нужно позаботиться о мерах безопасности.

Чтобы правильно смонтировать отопительный котел придётся выполнить несколько особых условий:

  1. Тщательно обработать дерево в месте монтажа. Своими руками это сделать довольно просто – в строительных магазинах есть специальные антипирины. Ими потребуется обильно обработать стену.
  2. Стену предварительно облицовывать штукатуркой (толщина – 15 мм). Это минимальное значение, которое гарантирует защиту от высоких температур. Также можно облицевать стену кровельной сталью.

Если нет желания использовать штукатурку или облицовку металлом, можно в месте крепления теплового генератора поставить гипсоволоконную плиту, а после обложить керамической плиткой.

Чтобы тяжёлый котел отопления не упал с установленного места, необходимо площадку укрепить мощным брусом, который подкладывается под облицовочный материал. Таким образом, получится надежно зафиксировать теплогенератор на стене.

Гипсокартон

При установке гипсокартона нельзя избежать наличия пустот. Это создаёт проблемы с крепежом тяжёлого теплогенератора. Однако есть вариант устранить этот недочет.

Когда происходит изготовление металлокаркаса, необходимо заранее выбрать место для фиксации котла и провести подготовительные работы. Необходимо надёжно укрепить площадку, используя деревянный брус и металлопрофиль.

Для установки на хрупкий гипсокартон применяют специальные фиксаторы. Это пробки из пластика, что вкручиваются в облицовочный материал. Метизы же необходимо смонтировать уже в установленную пробку.

Специалисты говорят, что готовые крепежи постепенно расшатываются, что приводит к ухудшению фиксации.

Пенобетон и газобетон

Если дом построен из газобетона или пенобетона, то можно применять для монтажа котла несколько методов:

  1. Крепления заранее устанавливают в тот момент, когда происходит кладка блоков. Установка котла проводится, когда кладочная смесь полностью затвердеет.
  2. В магазинах можно найти ввёртыши для фиксации в пенобетоне. Они очень похожи на пробке, использующиеся для работы с гипсокартоном. Но у них более глубокая резьба и больший шаг. Как только материал будет вкручен в пенобетон или газобетон, в ввёртыши можно установить любой анкер, который надежно удержит газовое оборудование.
  3. Ещё один надёжный способ фиксации – шпильками. Их устанавливают с небольшим промежутком друг от друга, а в стену (с каждой стороны) монтируют планку, что крепко фиксируется болтами для максимальной надежности.
  4. Также можно применять жидкие, химические анкеры. Они обеспечивают прочную фиксацию, но стоят дороже предыдущих вариантов.

Основные правила пользования газовым агрегатом

Пользоваться отопительными газовыми приборами нужно с соблюдением определенных правил:

  1. В котельной или другом помещении всегда должно быть сухо.
  2. Фильтры для теплоносителя следует очищать от грязи своевременно, чтобы продлить срок эксплуатации теплообменника.
  3. Самостоятельные вносить изменения в конструкционное устройство котла категорически не разрешается.
  4. Очистку трубы дымоотводящей конструкции от осевших на ее стенках продуктов горения следует производить своевременно.
  5. В частном домовладении или котельной желательно установить газоанализатор, помогающий выявлять неполадки в функционировании газового оборудования.
  6. Не следует избегать своевременного техобслуживания отопительного агрегата, которое специалисты рекомендуют осуществлять перед стартом отопительного сезона и после его завершения. Для этого нужно пригласить мастера, который комплексно проверит состояние и работу дымохода, системы вентиляции, фильтров, горелки и котла в целом.

Выполненный квалифицированно монтаж и соблюдение профилактических мероприятий способны обеспечить долгое и безотказное функционирование газового оборудования, а соответственно всей отопительной системы домовладения.

Вы спрашивали, мы отвечаем

Несмотря на большой объем имеющейся информации, возникает множество вопросов у пользователей, связанных с установкой, последующем запуском газовых котлов.

Монтаж газового котла в деревянном доме может производиться при соблюдении ряда норм и правил.

Они объединены определенным сводом:

  • установка газового котла в цокольном этаже (подвале) дома из дерева запрещена;
  • для котельной необходимо выделить отдельное помещение, где имеется естественное освещение, вентиляция;
  • размер, высота потолков отвечают предъявляемым требованиям;
  • нахождение в жилых комнатах (кухня-гостинная), с/у запрещено;
  • исключить контакт котла с деревянными поверхностями;
  • зона нахождения котла идеально ровная, облицована негорючим материалом, между стеной и задней стенкой наличие слоя асбеста;
  • индивидуальные средства пожаротушения находятся в непосредственной близости к газовому оборудованию.

Исключить самостоятельный запуск котла. Это возможно только при наличии разрешительных документов и в присутствии специалистов компании, поставляющей газ к домостроению.

На каком расстоянии можно установить розетку

Современные энергозависимые котлы имеют строго регламентируемый шнур и розетку. Использовать удлинители запрещено. Электрический шнур должен спокойно, без натяжения доставать до ближайшего источника тока. Это также регламентируется нормативными документами. Расстояние не более 50 см. Выглядит это приблизительно так, как показано на рисунке.

Какими должны быть двери

О том, какими должны быть параметры котельной и ее входных дверей уже говорилось выше. Не будет лишним напомнить. Ширина двери от 80 см. Открывается она наружу. Внизу обязательно наличие небольшой прорези, что обеспечить нормальное функционирование естественной вентиляции. Представленная схема поможет с ответом на этот и многие другие вопросы
.

Не стоит считать, что собственных знаний достаточно для самостоятельного монтажа газового оборудования. Чтобы не возникало проблем с запуском, получением разрешительных документов, лучше согласовывать приобретение оборудования для котельной или другого помещения с компанией, осуществляющей поставку голубого топлива. Получить проект на установку

Это важно, так как даже новый котел может не соответствовать мощности газовой распределительной сети

Мне нравитсяНе нравится

Советы по эксплуатации

Обязательно требуется систематическая очистка приточного воздушного отверстия. Перекрывать его категорически недопустимо. Даже при коротком недостатке воздуха топливо сжигается не полностью. Это не только вредно для здоровья, но и наносит ущерб самому оборудованию.

Атмосферный турбированный котел с герметичной топкой работает через общеобменную вентиляцию. Зато требуется отслеживать полноценное поступление воздуха снаружи. Процесс наладки включает прежде всего установку оптимального режима горения (или оптимального режима расходования электричества). После этого налаживают автоматику безопасности и средства технического регулирования.

В последнюю очередь настраивают контуры подачи топлива и вспомогательные технические средства.

На заземление котельной обязательно готовится отдельный проект. Без него принятие в эксплуатацию сколько-нибудь серьезных объектов не допускается. Общепринятые меры безопасности при обслуживании котельного оборудования подразумевают, что к такой работе могут допускаться только совершеннолетние люди с хорошими медицинскими показаниями и специальной подготовкой. На подобные требования стоит ориентироваться и в частном хозяйстве. Внутри котельной и на отдельном ее оборудовании непременно следует поддерживать идеальный порядок и чистоту.

При использовании газа перед началом топки помещение проветривают не менее 3 минут. Работа с креплениями на коммуникациях и устройствах, находящихся под давлением, не допускается. На крупных объектах к работе обязательно привлекают механиков, ответственных за состояние оборудования. Даже если они не участвуют непосредственно, то все равно должны присутствовать в процессе. Не допускается включение котлов, если:

  • нарушена изоляция;
  • не герметична топочная камера и специальные коммуникации;
  • изоляция проводов прогрета более чем до 60 градусов;
  • части котла и паропроводы, горячие трубопроводы не изолированы термически;
  • в топке и под насосами скапливается мазут;
  • отсутствуют положенные противопожарные средства.

Систематический инструктаж персонала котельных по технике безопасности проводится раз в 6 месяцев. После любого происшествия инструктаж повторяют, независимо от основных сроков. Пуск систем может проводиться только при полностью исправных управляющих и информационных аппаратах. Обязательно предусматривается стандартное и аварийное электрическое освещение. При работе обязательно требуется:

  • использовать спецодежду;
  • осматривать обслуживаемые устройства;
  • применять только подходящий по всем нормам и правилам инструмент.

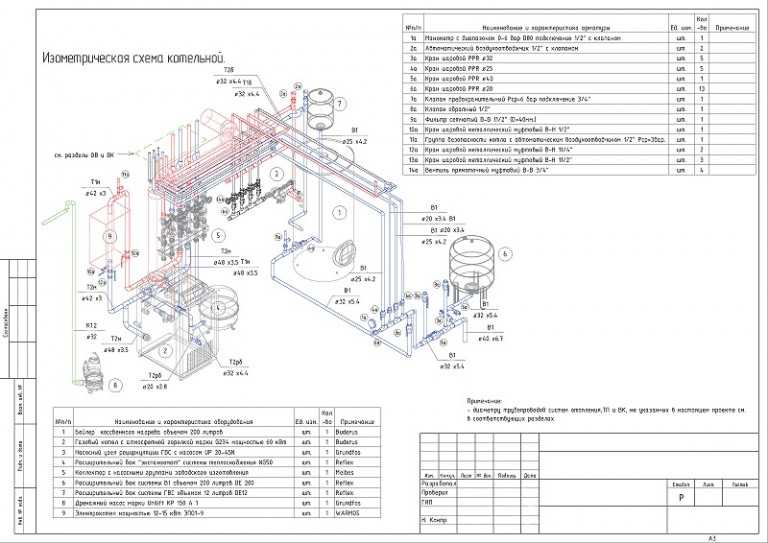

Наглядно о том, из каких элементов состоит современная котельная, вы можете узнать из видео ниже.

Объем котельной в доме в зависимости от котла

  • При мощности до 30 кВт объем помещения 7,5 м.куб. В данном случае котельная может быть встроенная в дом или совмещенная с кухней.
  • 30 — 60 кВт  —  соответственно 13,5 м.куб (котельная может быть представлена пристройкой или отдельно выделенным помещением на любом этаже дома);
  • 60 — 200 кВт — не менее 15 м.куб (отдельно расположенная постройка, пристройка, первый, цокольный или подвальный этаж дома).

Обязательно наличие окна не менее 0,5 м.кв, двери шириной 0,8 м, вывод канализации для предотвращения потопа.

Габариты для газовой котельной

Газовая котельная оборудуется дымоходом по уровню выше крыши и обязательно должен быть канал для чистки дымохода.

Газовая котельная по требованиям должна быть оборудована системой аварийного отключения газа. Если используется газ, но сжиженный, то исключено расположение котельной в подвале или цоколе. Высота до потолка должна быть 2,5 м и выше. Допустимый объем котельной 14 кубических метров.

Габариты для котельной на жидком топливе

Жидкотопливные котельные работают на отработанном масле, мазуте или дизельном топливе.

Требования по размеру котельной для частного дома, выделяемые под такие котлы, такие же, как и для газовых котлов. По площади учитывается 4 кв.м на котел и площадь под емкость для топлива. Бак под топливо можно устанавливать и за пределами котельной.

Поскольку дизельные котельные шумные, целесообразно выделять под них отдельное помещение. Для газовых и жидкотопливных котлов помещение должно хорошо вентилироваться. Для притока воздуха внизу в стене на одной из стен котельной должно быть окно. На каждый куб помещения должно быть окно 0,03 м.кв (но не меньше о,5 м.кв в целом). При этом окно должно быть с форточкой. Ширина двери 0,8 м и более.

Жидкотопливные котлы используются редко, поскольку для их использования необходимо соблюдение строжайших требований пожарной безопасности.

Отдельно стоящая котельная всегда имеет преимущество перед встроенной или пристройкой в связи с безопасностью, меньшей шумностью, экономией жилой площади дома.

Габариты котельной на твердом топливе

Твердотопливные котлы являются наиболее экономически выгодными, поскольку этот вид топлива самый дешевый и не являются взрывоопасными. Требования к котельной не такие жесткие.

Весомым аргументом против твёрдотопливного котла является его низкое КПД — не более 75%. Котельные, оборудованные твердотопливным котлом, должны обязательно иметь средства пожаротушения. Требования к размерам котельной  — не менее 8 м.кв. Твердотопливная котельная должна быть отдельно стоящим помещением, отделка внутри помещения должна быть из негорючих материалов. Проводка в котельной, где котел работает на угле, должна быть скрыта. Лучший вариант — в стальные трубы, поскольку пыль угля может быть взрывоопасна.

Размеры для котельной на электричестве

Электрические котельные при соблюдении всех норм и правил техники безопасности являются самыми пожаробезопасными. Электрические котельные зависят в общей сложности от качества проводки. Их плюсом является экономия места, отсутствие специальных требований в плане вентиляции. Однако, они требуют наличие предохранительных автоматов. Электрокотлы являются самым дорогим способом обеспечения дома теплом. Отдельное помещение для котельной не нужно, котел можно установить где удобно.

Выбор вида котла для отопления частного дома, его мощности и размещения необходимо планировать на этапе проектировки дома с учётом потребностей, возможностей и отапливаемой площади. Индивидуальное отопление при соблюдении техники безопасности и норм является рациональным решением проблемы снабжения теплом частного дома и позволяет регулировать с учётом собственных потребностей.

Читайте так же:

Акты на монтаж котельной

Этот документ состоит из трех основных разделов:

  1. Вводный.
  2. Основной.
  3. Заключительный.

Отнеситесь к оформлению акта достаточно серьезно, ведь он нужен не только человеку, который устанавливал оборудование, но и самому заказчику. Мастер, который исполнял монтаж котельной, пользуется им как доказательством проделанных манипуляций, и получает оплату, согласно расценкам.

Скачать акт можно по этой ссылке.

А для сотрудника любой организации эта бумага выступает как часть обязательного бухгалтерского учета, с которой в дальнейшем может работать бухгалтер и рассчитать налоговый сбор.

Правила монтажа газовых приборов в квартире

Меньше всего проблем с обустройством индивидуального отопления возникает у владельцев новых квартир, не подключенных к централизованной системе отопления. В этом случае нет необходимости в посещении теплосети и не нужно заниматься отсоединением от стояков, а разрешение на то, чтобы смонтировать газовое отопление в многоквартирном жилом доме, может находиться в пакете документов на недвижимость.

Но и в данном случае нужно придерживаться определенных правил. Прежде всего, имея на руках документы, нельзя заниматься установкой газового оборудования самостоятельно – данную работу должны выполнять специалисты. Это могут быть не только сотрудники газопоставляющей организации, а и представители компании, у которой такой вид деятельности лицензирован.

После завершения монтажа инженер предприятия, поставляющего газообразное топливо, проверит правильность выполнения подключения и выдаст разрешение на пользование котлом. Только потом можно открывать вентиль, ведущий в квартиру.

Перед пуском, согласно требованиям к установке котла в многоквартирном доме, обязательно производится проверка системы индивидуального теплоснабжения. Для этого ее запускают под давлением, равным не менее 1,8 атмосфер. Контролировать данный параметр можно с помощью манометра нагревательного агрегата.

Если трубы вмонтированы в пол или стены, желательно увеличить давление и прогнать теплоноситель по ним в течение минимум 24 часов. Только после испытаний системы можно быть уверенным в отсутствии протечек и надежности соединений.

До начала пуска из оборудования следует спустить воздух. Поскольку при установке газового котла в многоквартирном доме системы делают закрытыми, нужно пользоваться кранами Маевского, имеющимися на радиаторах. В каждой батарее спускают воздух, обходя их несколько раз поочередно до тех пор, пока в них не останется воздуха. Систему после этого можно запускать в рабочий режим – включать теплоснабжение.

Размещать электрическую розетку и другой газовый прибор нужно на расстоянии не меньше 30 сантиметров от агрегата.

Где можно и где нельзя ставить газовый котел

Правила установки газового котла предусматривают следующие требования для установки ОТОПИТЕЛЬНОГО котла, независимо от того, обеспечивает он еще и ГВС или нет:

  1. Котел должен устанавливаться в отдельном помещении – топочной (котельной) площадью не менее 4 кв. м., высотой потолка не менее 2,5 м. В правилах указано также, что объем помещения должен быть не менее 8 куб.м. Исходя из этого, можно встретить указания на допустимость потолка в 2 м. Это неверно. 8 кубов – минимальный свободный объем.
  2. В топочной должно быть открывающееся окно, а ширина двери (не дверного проема) – не менее 0,8 м.
  3. Отделка топочной горючими материалами, наличие в ней фальшпотолка или фальшпола недопустимы.
  4. В топочную должен быть обеспечен приток воздуха через сквозную, не закрываемую продушину сечением не менее 8 кв.см. на 1 кВт мощности котла.

Для любых же котлов, в том числе настенных водогрейных, должны также выполняться общие нормы:

  • Выхлоп котла должен выходить в отдельный газоход (часто неправильно называемый дымоходом); использование для этого вентиляционных каналов недопустимо – опасные для жизни продукты сгорания могут попасть к соседям или в другие комнаты.
  • Длина горизонтальной части газохода не должна превышать 3 м в пределах топочной и иметь не более 3-х углов поворота.
  • Выход газохода должен быть вертикальным и поднятым над коньком крыши или наивысшей точкой фронтона на плоской крыше не менее чем на 1 м.
  • Так как продукты сгорания при остывании образуют химически агрессивные вещества, дымоход должен быть выполнен из термо- и химически стойких цельных материалов. Использование слоистых материалов, напр. асбоцементных труб, допустимо на расстоянии не менее 5 м от обреза выхлопного патрубка котла.

При установке настенного водогрейного газового котла в кухне должны быть выполнены дополнительные условия:

  • Высота подвески котла по обрезу наинизшего патрубка – не ниже верхушки излива мойки, но не менее 800 мм от пола.
  • Пространство под котлом должно быть свободным.
  • На пол под котлом должен быть постелен прочный несгораемый лист 1х1 м, металлический. Прочности асбоцемента газовики и пожарники не признают – он истирается, а СЭС запрещает иметь в доме что-либо, содержащее асбест.
  • В помещении не должно быть полостей, в которых могут накапливаться продукты сгорания либо взрывоопасная газовая смесь.

Если котел используется для отопления, то газовики (которые, между прочим, с теплосетью не очень-то дружат – она им вечно должна за газ) проверят и состояние системы отопления в квартире/доме:

  • Уклон горизонтальных участков труб должен быть положительным, но не более 5 мм на погонный метр по току воды.
  • В наивысшей точке системы должен быть установлен расширительный бак и воздушный кран. Убеждать, что вы купите «крутой» котел, в котором все предусмотрено, бесполезно: правила есть правила.
  • Состояние отопительной системы должно допускать ее опрессовку под давлением 1,8 атм.

Требования, как видим, жесткие, но оправданные – газ есть газ. Поэтому о газовом котле, даже водогрейном, лучше и не думать, если:

  • Вы живете в блочной хрущевке или другом многоквартирном доме без магистрального газохода.
  • Если у вас в кухне фальшпотолок, убирать который вы не желаете, или капитальная антресоль. На антресоли с днищем из дерева или ДВП, которое в принципе можно убрать, и антресоли тогда не будет, газовики смотрят сквозь пальцы.
  • Если ваша квартира не приватизирована, можно рассчитывать только на водогрейный котел: выделение помещения под топочную означает перепланировку, которую может делать только владелец.

Во всех остальных случаях поставить водогрейный котел в квартире можно; отопительный настенный возможно, а напольный – весьма проблематично.

В частном же доме можно ставить любой котел: правила не требуют, чтобы топочная находилась непосредственно в доме. Если сделать пристройку к дому снаружи под топочную, то у инстанций будет только меньше поводов для придирок. В ней можно поставить напольный газовый котел большой мощности для обогрева не только особняка, но и служебных помещений.

Для частного же жилья среднего класса оптимальное решение – настенный котел; под него не требуется, как для напольного, устраивать кирпичный или бетонный поддон с бортами в полметра. Установка настенного газового котла в частном доме также обходится без технических и организационных затруднений: несгораемую каморку под топочную всегда можно выгородить, хотя бы на чердаке.

Общие правила монтажа газового оборудования

  • Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
  • Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
  • Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
  • Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
  • Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Газовые котлы напольные

  • Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
  • Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
  • Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
  • Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

  • Ширина полотна двери – от 80 см и более.
  • Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
  • Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.

Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:

  • Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
  • В пределах потолочного перекрытия стыков труб быть не должно.
  • По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

  • Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
  • Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
  • Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

  • Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
  • Производить сварные соединения при монтаже газового оборудования – только на резьбе.
  • Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.
  • Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
  • С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.

Трубная разводка системы отопления

От правильности выбора и сборки трубной разводки также будет зависеть работа всей системы. Различают одно- и двухтрубную систему разводки. Однотрубная система подразумевает последовательное соединение радиаторов отопления. Подающая труба подходит к первому радиатору, от него идет труба к другому радиатору и так далее. Однотрубная система проста и не требует большого количества труб, но при ней невозможно использовать термовентиля.

По усовершенствованной схеме одна труба проходит по всем помещениям, а в нее врезают подачу и обратку от каждой батареи отопления. В таком случае можно установить специальные термовентиля, позволяющие перекрывать подачу теплоносителя в тот или другой радиатор отопления. С применением циркуляционного насоса теплоноситель по системе будет циркулировать быстрее.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
