Нормативные требования к котельной в частном доме: распишем по порядку

Площадь остекления в газовой котельной

Остекление газовой котельной в деревянном доме

Выбирая помещения в доме для размещения газового котла, следует обязательно учитывать следующие нормативы, на которые обязательно обращают внимание пожарные инспекторы при проверке. Это те нормативы, которые при инспекции вам ни за что не простят – и, следовательно, вы будете оштрафованы, и вам придется либо демонтировать оборудование, либо перестраивать помещение котельной

Нормы, которые нельзя нарушать:

• Объем котельной – потолок может быть немного ниже двух с половиной метров – но это не должно повлиять на количество кубических метров помещения
• Вентиляция (естественная и принудительная)
• Наличие выхода наружу – если котел расположен в доме (в отдельных случаях допускается наличие прохода в другое помещение – но в любом случае дверей должно быть две)
• Площадь остекления в газовой котельной – наличие и величина окна (окон)

Окно в газовой котельной

• В помещение, где стоит газовое оборудование, окно должно быть обязательно
• Окно должно быть обязательно оснащено форточкой для проветривания при возможных утечках
• Величина окна (окон) должна соответствовать всем нормам, прописанным в СНиП (Строительные Нормы и Правила), а также инструкциям Министерства Строительства
• Окно должно открываться наружу

Если какое-либо требование из вышеперечисленных не соблюдено, вам предстоит неприятный разговор с принимающим инспектором. Но самое главное – при аварии могут пострадать дом, имущество или даже ваше здоровье. Поэтому соблюдайте нормы не для галочки – делайте все по правилам, чтобы не навредить себе.

Площадь окна

Площадь остекления в газовой котельной рассчитывается, исходя из следующих параметров:

Остекление газовой котельной

1. Если общий объем помещения котельной составляет 15 метров кубических (минимальный размер для котельной), то общая площадь окна должна быть не меньше 0,5 метра квадратного. Большая площадь окна не будет недостатком.
2. В том случае если объем котельной больше минимального, площадь окна рассчитывается по формуле – на каждый дополнительный метр кубический помещения добавляется к площади окна 3 сантиметра квадратных

Даже если вы чувствуете в себе силы самостоятельно рассчитать все размеры, следуя инструкциям и правилам, и смонтировать газовое оборудование, трубы и радиаторы – все равно подумайте о приглашении для установки и расчетов специалистов. И тогда вы избежите волокиты с подписанием и согласованием множества документов, а самое главное – будете уверены, что все сделано надежно и с соблюдением нормативов.

Звоните +7(495)105-95-67 прямо сейчас, получите консультацию специалиста по котельной Вашего дома.

Трубная разводка системы отопления

От правильности выбора и сборки трубной разводки также будет зависеть работа всей системы. Различают одно- и двухтрубную систему разводки. Однотрубная система подразумевает последовательное соединение радиаторов отопления. Подающая труба подходит к первому радиатору, от него идет труба к другому радиатору и так далее. Однотрубная система проста и не требует большого количества труб, но при ней невозможно использовать термовентиля.

По усовершенствованной схеме одна труба проходит по всем помещениям, а в нее врезают подачу и обратку от каждой батареи отопления. В таком случае можно установить специальные термовентиля, позволяющие перекрывать подачу теплоносителя в тот или другой радиатор отопления. С применением циркуляционного насоса теплоноситель по системе будет циркулировать быстрее.

Требования к помещению для установки газового котла

Исчерпывающая информация по правильной подготовке помещения содержится в одном из вышеперечисленных документов. В том числе, там имеются предписания по габаритам котельной, обустройству входной двери, высоте потолочного перекрытия и прочим важным параметрам (ключевые требования см. ниже).

Сразу же стоит отметить, что если максимальная тепловая мощность газового котла более 30 кВт, то под его установку обязательно необходимо выделять отдельное помещение. Модели с меньшей производительностью и с соответствующим расположением вывода под дымоход могут устанавливаться, например, в кухонном помещении. Категорически запрещается монтаж газового котла в ванной.

Нельзя его устанавливать и в санузле, а также в комнатах, которые считаются по назначению жилыми. В качестве альтернативы допускается обустройство котельной в отдельной постройке. При этом, учитываются свои нормы, о которых есть информация ниже.

Котельную в частном доме можно оборудовать на уровне цокольного этажа, на чердаке (не рекомендуется) или просто в специально обустроенной под эти задачи комнате.

В соответствии с правилами установки газового котла в частном доме она должна быть оборудована с учетом следующих критериев:

• Площадь не менее 4 м2.
• Одно помещение рассчитывается не более, чем на две единицы отопительного оборудования.
• Свободный объем берется от 15 м3. Для моделей с небольшой производительностью (до 30 кВт) эту цифру можно уменьшить на 2 м2.
• От пола до потолочного перекрытия должно быть 2,2 м (не меньше).
• Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.
• С фронтальной стороны котла нужно оставлять, как минимум, 1,3 м свободного расстояния для настройки, диагностики и ремонта агрегата.
• Ширина входной двери берется в районе 0,8 м; желательно, чтобы открывалась она наружу.
• В помещении предусматривается окно с открывающейся наружу форточкой для экстренного проветривания помещения; его площадь должна быть не менее, чем 0,5 м2;
• Отделку поверхностей нельзя выполнять из склонных к перегреву или возгоранию материалов.
• В котельную вводится отдельная линия электропитания для подключения освещения, насоса и котла (если он энергозависим) со своим автоматическим выключателем и, по возможности, с УЗО.

Особое внимание следует обратить на обустройство пола. Он должен иметь прочное основание в виде черновой стяжки с армированием, а также финишное покрытие из абсолютно негорючих материалов (керамика, камень, бетон). Чтобы котел было проще выставить, полы делаются строго по уровню

Чтобы котел было проще выставить, полы делаются строго по уровню.

На кривой поверхности установка котла может быть затруднена или невозможна недостаточным вылетом регулируемых ножек. Подкладывать под них сторонние предметы, чтобы выровнять агрегат, запрещено. Если котел установить неровно, то он может работать неправильно, с повышенной шумностью и вибрациями.

Для наполнения водяной системы отопления и ее подпитки в процессе эксплуатации в котельную необходимо ввести водопровод с холодной водой. Для слива системы на период обслуживания или ремонта оборудования в помещении обустраивается канализационная точка.

К дымоходу и обеспечению воздухообмена в котельной частного дома предъявляются особые требования, потому этот вопрос рассмотрен отдельным подпунктом ниже.

Если помещение под установку газового котла оборудуется в отдельной от частного дома постройке, то к нему предъявляются такие требования:

• свой фундамент;
• бетонированное основание;
• наличие принудительной вентиляции;
• двери обязательно должны открываться наружу;
• размеры котельной рассчитываются по вышеуказанным нормам;
• в одной и той же котельной разрешается установка не более двух газовых котлов;
• наличие правильно обустроенного дымохода;
• к нему должен быть обеспечен свободный доступ для прочистки и других операций;
• для питания штучного освещения и отопительного оборудования предусматривается отдельный ввод с автоматом соответствующей мощности;
• подача воды должна быть организована так, чтобы в холодное время года магистраль не замерзла.

Мини-котельная смонтированная возле дома.

Полы, стены и потолки отдельно оборудованной котельной также должны быть выполнены и отделаны материалами, соответствующие классу негорючих и термостойких.

Параметры выбора отопления в деревянном доме

В деревянном доме можно использовать все типы теплоснабжения. Но сначала необходимо проанализировать все факторы, влияющие на выбор. Зачастую варианты отопления деревянного дома напрямую зависят от нескольких из них.

Виды котлов для отопления дома

Первоочередной задачей является определение оптимального энергоносителя. Это может быть твердое топливо, газ, электричество или дизтопливо. Все зависит от стоимости и возможности постоянного снабжения.

Нельзя делать монтаж отопления в деревянном доме своими руками без следующих предварительных этапов анализа:

• Выбор топлива;
• Оборудование для генерирования тепла: котел, конвектор (газовый, электрический), пленочное отопление;
• Разработка схемы расположения отопительных приборов. От этого будет зависеть тепловое распределение по всему дому;
• Анализ постоянных расходов на теплоснабжение. Оптимальный вариант – газовое отопление в деревянном доме. Но при этом учитывается сложный подготовительный этап оформления разрешительной документации.

При наличии подключения к газовой магистрали выбор останавливается на этом типе топлива. Если есть возможность приобретения дешевого (и качественного) дизтоплива – делают водяное отопление деревянного дома с котлом (или горелкой) этого вида

Также берется во внимание общая площадь здания и степень его утепления

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Основные требования к помещению для размещения газовых котлов

Пожарная безопасность помещения обеспечивается за счет огнестойкости стен и пола, а также надежной трехкратной естественной циркуляцией воздуха.

Минимальные объемы помещений зависят от тепловой мощности агрегатов:

• До 30.0 кВт — 7.5 м3;
• от 30.0 до 60.0 кВт — 13.5 м3;
• свыше 60 кВт — 15 м3.

Для агрегатов мощностью более 60 кВт на каждый дополнительный кВт добавляется 0.2 м3 объема, например, для газового котла мощностью 150 кВт объем топочного помещения должен равняться:

150-60 = 90 х 0.2 + 15 = 33 м2.

К кухне

Это помещение сегодня является наиболее применимым для обустройства газовых котлов, особенно настенного варианта. Многие пользователи стараются закрыть котел от всеобщего обозрения, поэтому устанавливают его или в специальный короб или закрывают декоративной панелью.

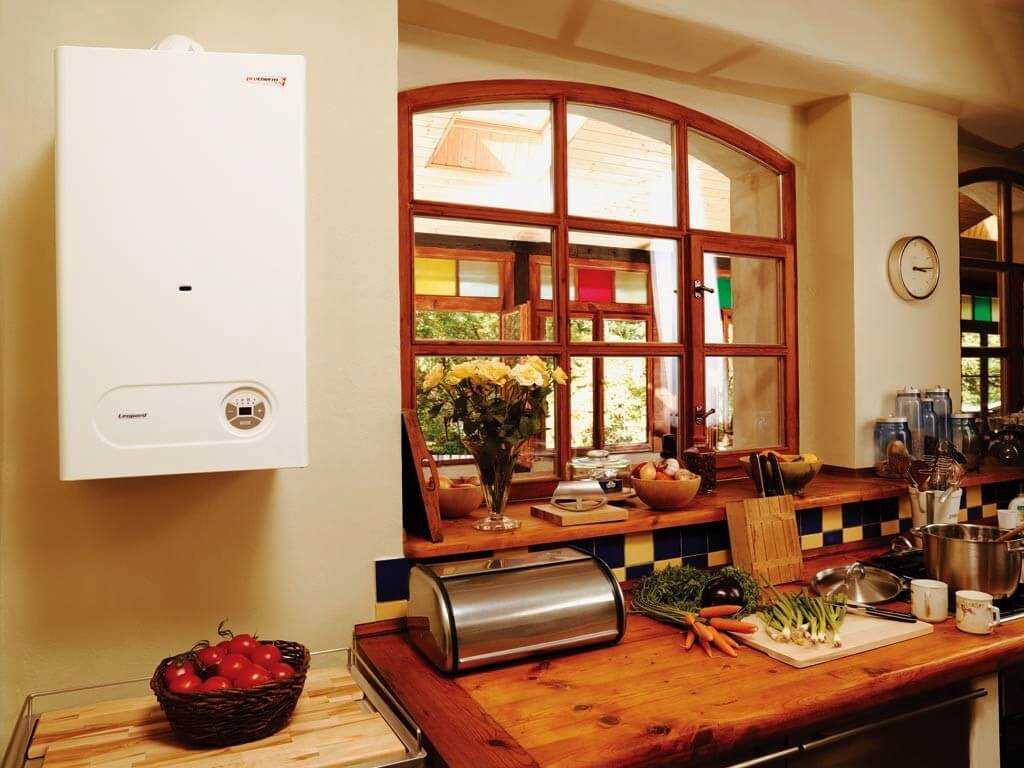

Котел на кухне тоже можно красиво разместить

Для того чтобы газовая служба не наложила запрет на такую установку необходимо знать, и соблюдать нормы размещения котлов на кухне.

По основным параметрам: высоте потолков, минимальной площади и наличию трехкратной циркуляции воздуха требования для кухонь аналогичны другим топочным помещениям.

К квартире

Установить газовый отопительный котел в квартире намного сложнее, особенно в многоэтажном доме, имеющем доступ к центральному отоплению. Владельцу нужно быть очень аргументированным, чтобы получить от местной администрации разрешение на такую установку.

Далее потребуется получить ТУ от всех инженерных служб: горгаза, тепловой сети и балансодержателя дома. Далее по общей схеме выполняется проект, согласовывается в архитектурном ведомстве местной администрации и производится монтаж котла специализированной организацией.

Правила допускают установку котлов в многоквартирных жилых домах не выше 3 этажей и мощностью до 30 кВт. На кухнях, интегрированных в жилую комнату, допускается установка агрегатов закрытого типа.

Все эти действия станут невозможными, если помещение под установку газового котла в квартиру не будет соответствовать общим требованиям. Наиболее сложным будет выполнение сквозного отверстия в стене для подключения дымоотводящей трубы.

К частному дому

В частном доме существует больше возможностей для безопасной установки газового отопительного оборудования. В соответствии с действующими правилами, располагать газовое оборудование допускается исключительно в комнатах с хорошей естественной вентиляцией.

Они могут располагаться:

• На 1-м этаже.
• В цокольных или в подвальных помещениях.
• На чердаке.
• На кухне агрегаты до 35 кВт.
• Тепловой мощностью до 150 кВт – на любом этаже, в индивидуальном здании.
• Тепловой мощностью от 150 до 350 кВт – в пристройках.

К котельной

Пристроенная либо обустроенная внутри дома котельная строится из огнестойких стройматериалов. Внутренняя отделка также выполняется жаростойкой.

Газовая котельная должна иметь:

1. Индивидуальный фундамент и бетонный пол, покрытый керамической плиткой.
2. Примыкание к глухой сплошной стенке объекта.
3. Находиться на расстоянии 1 м от окна и двери.
4. Иметь естественную вентиляцию с трехкратным воздухообменом в час.
5. Иметь открывающееся окно с площадью остекления о 0.03 м2 на 1 м3 объема топочной.
6. Высоту потолков более 2.2 метра.
7. Иметь отдельное электропитание с приборами: розетки, выключатели, автоматы.
8. Для мощности ниже 30 кВт объем топочной должен быть более 7.5 м3, а для 30-60 кВт — свыше 13.5 м3.
9. Забор воздуха для процесса горения газа должен выполняться через коаксиальный дымоотвод, форточку, вентиляционные отверстия.

Обязательно ли нужна вентиляция котельной в частном доме, и почему?

Да, в котельных частных домов обязательно нужно организовать вентиляцию, которая соответствует стандартам СНиП.

В этом помещении вентсистема будет выполнять такие функции:

1. Обеспечивать приток кислорода для нормального горения. Если кислорода не хватает — любое топливо будет сгорать не полностью. Как результат — выделяется меньше тепла, тратится больше топлива для поддержания нужной температуры в жилых помещениях, ускоряется износ котла, внутри дымохода накапливается гарь.
2. Удалять угарный газ. Не все продукты сгорания могут удаляться через дымоход — в небольшом количестве они могут проникать в помещение. Если вентиляция не обеспечивает достаточный воздухообмен — концентрация угарного газа может повышаться до критических показателей, и проникать в другие комнаты.
3. Удалять газ при возможном пропуске. Со временем газовая линия до котла может утратить герметичность, и газ может накапливаться в помещении. Если этого не заметить — возможен взрыв или отравление.

То есть правильно обустроенная вентиляция топочной дает такой эффект:

• уменьшается вероятность пожара или взрыва;
• уменьшается вероятность отравления природным или угарным газом;
• котел работает с полной отдачей, без превышения нагрузок (а значит может прослужить дольше без ремонта);
• температура в доме поддерживается без избыточной нагрузки на котел и без превышения расхода топлива.

Главные правила и требования к вентиляции котельной согласно СНиП (+видео)

Нужна ли вентсистема — выяснили. Теперь про главные правила и требования ее обустройства.

Упрощенная схема вентиляции котельной

Котельная может обустраиваться в таких помещениях:

1. Отдельно стоящее строение или блочный модуль.
2. Пристройка.
3. Помещение внутри дома.
4. Кухня (допустимо, если мощность котла не превышает 30 кВт).
5. Чердак.

При строительстве частных домов топочные обычно обустраивают в отдельной комнате на первом этаже, по соседству с гаражом или другим помещением.

Требования и нормы обустройства котельных в частных домах регламентированы в СНиП 42-02-2002.

Из основных требований:

1. Требования к помещению, если котел ставится в отдельной комнате: объем — от 7.5 м³, площадь — от 6 м², высота потолков — от 2.5 м.
2. Котлы мощностью 30+ кВт — должны устанавливаться только в отдельном помещении. Котлы с меньшей мощностью — можно ставить на кухне.
3. При установке котла на кухне ее площадь должна быть более 15 м²
4. Помещение котельной должно иметь отдельную дверь на улицу.
5. Площадь сечения отверстий для притока: с улицы — от 8 см² на каждый 1 кВт мощности котла, из соседнего помещения (к примеру — из кухни, через стену) — от 30 см² на каждый 1 кВт мощности.

Расчет воздухообмена с формулой и примером (+видео с более подробными объяснениями)

Выбирать сечения вентиляционных каналов и мощность вытяжного вентилятора нужно исходя из нужного воздухообмена.

Чтобы рассчитать нужное количество воздуха, нужно знать:

Кратность воздухообмена. Согласно СНиП — для котельных составляет 3 (то есть за 1 час в помещении котельной воздух должен полностью обновиться 3 раза).
Объем помещения. Для измерения нужно высоту умножить на ширину и умножить на длину (все величины берутся в метрах).
Сколько воздуха нужно котлу для горения

Для газовых котлов (не важно — с открытой или закрытой камерой сгорания) в частных домах большая точность не обязательна, поэтому можно брать для расчетов 10 «кубов» воздуха на 1 «куб» газа. Для дизтоплива — 12.

Приведем пример — выполним расчет вентсистемы для котельной в отдельном помещении, пристроенном к дому:

1. Вычисляем объем помещения. Для примера возьмем размеры 2.5 х 3.5 х 2.5 = 21.875 м³. Для более точного расчета можно отнять от «общего» объема объем (размер) самого котла.
2. Смотрим в характеристиках своего котла, сколько газа максимум он сможет сжечь за 1 час. К примеру, у нас модель Viessmann Vitodens 100 (35 кВт), с максимальным расходом 3.5 «кубов». Значит, для нормального горения при максимальной нагрузке котлу нужно 3.5 х 10 = 35 м³/ч воздуха. На эту характеристику не распространяется норма про трехкратность, поэтому ее просто добавляем к результату.

Теперь выполняем расчет, используя все показатели:

21.875 х 3 (трехкратный воздухообмен) + 35 = 100 м³/ч

На всякий случай нужно сделать запас — в среднем до +20-30% от получившейся величины:

100 + 30% = 130 м³/ч (с округлением в большую сторону) должна подавать и удалять вентиляционная система в котельной при максимальной нагрузке на котел. Для примера мы взяли максимальный запас (30%), по факту можно ограничиться и 15-20%.

Что нужно знать о дверях в котельную дома.

Основные тезисы из СНиП 41-01-2003 и СП 41-104-2000, которые необходимо выполнять производителям дверей в топочную.

• открываться металлическая дверь должна строго наружу, чтобы не стать препятствием в случае эвакуации;
• иметь минимальную ширину 80 см в свету;
• во входных дверях в котельную частного дома должны быть жалюзийнае решетки, размеры которых 250*600 мм, для обеспечения беспрепятственного воздушного потока;
• в случае, если в помещении бойлерной нет окна или же окно имеет недостаточную площадь, устанавливается дверь с вентиляцией и окном для котельной частного дома. Суммарная площадь стекла в дверном полотне и в стене должна быть не менее 0.8 кв.м.;
• быть оснащена противопожарными замками и соответствующей фурнитурой.
• дверной блок, отделяющая помещение бойлерной от жилого, должна быть глухой и противопожарной.

Как правильно расчитать площадь стекла для дверей в котельную частного дома.

Правильней было бы сказать, что нужно расчитывать площадь остекления в дверном полотне. Итак, как произвести расчет самостоятельно? Вычисляем объем помещения котельной умножая площадь помещения на высоту потолков. S (суммарная площадь остекления)= 0,03*V (помещения котельной).

S (остекления в двери)= S (суммарная площадь остекления)- S (стекла в окошке вашей котельной)

Если Вы не смогли произвести расчет площади окна самостоятельно- звоните нам, мы сделаем это совершенно бесплатно.

Виды вентиляционных решеток.

Решетки для проветривания могут быть выполнены в нескольких вариантах. Все они соответствуют требованиям, предъявляемым к данному типу металлических дверей для бойлерной. Логическим завершением является возможность перекрыть вентиляционные решетки с внутренней стороны полотна. Вы ведь не хотите отапливать улицу зимой? Для этого нами была разработана ответная часть, которая дает возможность перекрыть доступ холодного воздуха из вне (регулируемая решетка для вентиляции), если возникает такая необходимость.

Купить дверь для котельной с вентиляцией не сложно. Однако необходимо учитывать не только соответствие изделия стандартам, но и ее технические параметры, безопасность и надежность металлической конструкции. Чтобы сделать правильный выбор необходимо знать одно условие: есть ли окно в помещении котельной частного дома нет или его площади не хватает. Проверяющие службы вряд ли подпишут все необходимые акты. Поэтому необходимо знать- нужно ли окно помимо вент решетки или нет. Остальное- дизайн, отделка, цвет, тонировка стеклопакетов и т.п. — на ваше усмотрение.

Вы можете купить дверь без установки, не важно, в Москве Вы живете или нет. Мы отправим Вам ваш заказ собственной службой доставки по Москве или же транспортной компанией в любой город РФ или СНГ

Если у вас есть сомнения, перед тем как купить двери в котельную, Вы всегда можете позвонить в нашу компанию, и мы с радостью дадим вам исчерпывающую консультацию, рассчитаем площадь стекла для вашей двери.

Твердотопливная котельная

Твердотопливных котлов по строительным нормам в жилых комнатах и на кухнях быть не должно. Пристройку корректно размещать рядом с глухой стеной, как показано на фото котельной в частном доме. Для топливной большой мощности строят самостоятельные здания.

Составляющие эффективной схемы отопления на твердом топливе:

• соответствующий тепловой генератор,
• обвязка котла, включающая циркуляционный насос, трехходовой клапан, группу безопасности,
• дымоход,
• накопительный водонагреватель,
• блок автоматики,
• комплекс пожаротушения.

Уголь, торф или дрова – это и есть твердое топливо

В случае с углем важно помнить про взрывоопасность угольной пыли в большой концентрации. Поэтому важно обеспечить защиту электропроводки
