Минимальное опирание плиты перекрытия на армопояс

О пустотных железобетонных изделиях

Ошибки в укладке перекрытия.

Разобраться в вопросе сложно, если не знать, что собой представляют плиты перекрытия. Это конструктивные элементы капитальных зданий, изготавливаемые из железобетона, для устройства перекрытий между этажами. Внутри вдоль всей плиты есть пустоты различной формы, чаще — круглой.

Изделия производятся по типовым проектам — сериям чертежей, где указаны конструктивные особенности и размеры. Длина элементов — 1,5-12 м. Современные технологии производства позволяют отрезать плиты нужной длины с шагом 100 мм. По ширине изделия изготавливаются 4 типов: 1000, 1200, 1500 и 1800 мм.

Стандартная распределенная нагрузка, на которую рассчитан каждый элемент — 800 кг/м2. Плита может иметь толщину 16-33 см в зависимости от конструкции и длины, наиболее распространенный размер — 22 см.

Плиты перекрытия — это практически незаменимые изделия. Альтернатива — перекрытие из деревянных балок либо монолитного железобетона. Дерево проигрывает армированному бетону по несущей способности, а сооружение монолитной конструкции — процесс сложный и дорогой.

Укладка железобетонных перемычек.

Железобетонные перемычки укладываются над оконными и дверными проёмами, для дальнейшего продолжения стен. Перемычки бывают несущие и ненесущие (заполнитель). Отличаются они между собой своей несущей способностью.

Несущие перемычки укладываются над проёмами несущих стен, такие перемычки способны нести нагрузки, уложенной на них несущей стены и перекрытия. Глубина опирания перемычки на кирпичную стену – 250 мм.

Ненесущие перемычки укладываются над проёмами перегородок и ненесущих стен, такие перемычки служат заполнением стены или перегородки и несут они только нагрузку уложенной на них кирпичной кладки. Глубина опирания железобетонных перемычек на кирпичную стену, 250 мм, на кирпичную кладку перегородки, 200 мм.

Все железобетонные перемычки укладываются на раствор марки 100, с толщиной шва 8–12 мм.

Я сам просматривал это видео несколько раз чтобы понять что же рабочие делали не так и пришел к выводу что свою роль сыграли сразу несколько факторов. Раствора под плиту нужно было класть меньше и раствор должен лежать равномерно и одинаково с одной и другой стороны, крановщику нужно было давать более точные команды чтобы он в самый последний момент очень медленно и аккуратно опускал плиту, возможно раствор был немного жидковат. Эти плиты сильной кривизны не имеют они ПК 220. Но забегая в перед скажу что принял решение перекрывать второй этаж ПНО они 160 мм они немного дешевле и для доставки потребовался один длинномер, а не два. И немного пожалел вот ПНО кривые оказались с ними намучились еще больше об этом тоже будет видео. Песок то они сеяли только скорее всего бетономешалку не отбили или плохо очистили не подготовились в общем.

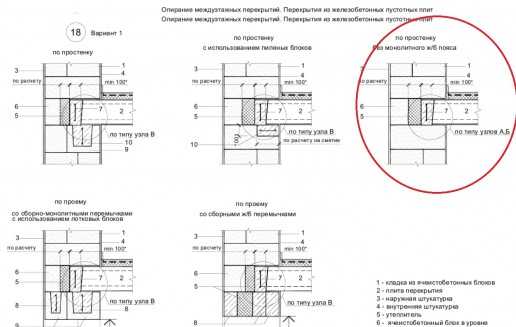

Делать армопояс под плиты или нет?

Я с начало расскажу как я сделал, а потом объясню почему.Армопоясом это назвать нельзя по этому нет не делал. Я сделал по другому, мы проверили гидроуровнем и поставили маяки положили кладочную сетку и сделали стяжку но не во всю ширину стены, а только в местах опирания плит (у меня опирание не более 140мм). Это помогло избежать проваливания раствора в пустоты блока при укладке плит тем самым облегчило их выравнивание по уровню и друг относительно друга.Теперь о том почему я сделал так. Немного истории, на стадии проектирования тоже задумался об армопоясе, но поротерму в отличие от газоблока по рекомендациям производителя нет необходимости устраивать армопояс. На просторах интернета нашел информацию о том что некоторые делают армопояс но из двух трех рядов обычного рабочего кирпича. Когда начали класть блок Porotherm я убедился что блок может нести достаточно большие вертикальные нагрузки и разница в прочности с рабочим кирпичом не существенная у поротерма М100 у кирпича М150, а некоторый кирпич может и уступать блоку по прочности. Так зачем же устраивать мостик холода подумал я ведь теплопроводность блока и кирпича разная, значит будет присутствовать разность температур, а это вызывает выпадение конденсата.

Важно!

Если вы проектируете или строите дом сами. Учитывайте что пустотные плиты перекрытия нельзя укладывать на перемычки над перемычкой должно быть как минимум 3-4 ряда кирпича. Если такой возможности нет, например вы решили сделать высокие окна, выход есть, нужно устраивать тогда не перемычку, а балку. Разуметься она должна быть толще перемычки вместо стандартной 220мм делайте 308мм что равняется 4 рядам кирпича, армируйте по всем правилам арматурой большего диаметра используйте бетон марки не ниже М350.

Виды ж/б плит перекрытия

Существуют несколько видов плит перекрытия. Основные это:

Ребристые раньше применяли для покрытия промышленных зданий. Сегодня их можно встретить только в б/у состоянии после разборки промзданий, которые потом продают частникам для перекрытия пролетов в своем доме.

Пустотные плиты изготавливают по опалубочной технологии и безопалубочной. В опалубочной технологии изготавливается каркас в виде опалубки, закладывается арматура и заливают бетон. При безопалубочной технологии вдоль всего цеха закладывается арматура и потом вдоль неё идет экструдер, который формирует длинную плиту в несколько десятков метров и в последствии обрезная машина формирует плиты нужной длины.

Независимо от того какая плита пустотная или ребристая обе они работаю по однопролетной балочной схеме: шарнирно опертая балка длиной l, сверху действует распределенная нагрузка q.

Эпюра изгибающих моментов будет в виде параболической кривой с максимумом в средней точке с моментом ql 2 /8. Поперечная сила будет иметь треугольное очертание и максимум будет на опорах ql/2. И соответственно армирование каждой плиты подбирается в соответствии с данными усилиями.

Кирпичные проемы и перемычки

Нагруженная кирпичная перемычка несет в себе риски разрушения конструкции или сдвига кладки, если вертикальные растворные швы будут пустыми или не полностью залитыми раствором. Чтобы этого не произошло, необходимо контролировать ровность горизонтальных рядов кирпича, правильно перевязывать кирпичи в кладке. Раствор для перемычки в кирпичных стенах используется марки 25 и выше. Максимальная высота рядового перекрытия — пять рядов кирпича, длина перекрытия — ≥ 0,5 метра ширины строительного проема.

Кирпичная перемычка строится, опираясь на опалубку, сделанную из доски-сороковки. Нижний слой цементного раствора укладывается толщиной ≥ 2 см, и в этот слой требуется уложить несколько рядов гладких арматурных прутьев Ø 6–8 мм по длине перемычки. Укладываются металлические перемычки по одной на полкирпича, при этом на всю длину перекрытия их должно быть не менее трех штук. Так как арматурные стержни в этой конструкции принимают на себя усилия на растяжение, то стержни нужно запускать за торцы проема на 0,25–0,3 м, а их концы — загибать на поверхность стены.

Каркас опалубки будет опираться на выступающие из стены кирпичи, которые после демонтажа деревянного каркаса скалывают или спиливают. При ширине перекрытия ≥ 1,5 м нижняя часть палубы должна опираться на кружала, установленные на торцовую сторону.

Процесс возведения перемычки начинается после того, как до уровня перекрытия были выложены кирпичи стены. Чтобы опирание перемычки было прочным и надежным, сначала нужно сделать кирпичную опорную пяту, а плоскость опорной площадки определяется с помощью отклонения опоры по вертикальной оси. На смонтированную опалубку кирпич укладывается поперек каркаса. Проводя расчет перемычки, определяют количество рядов на опалубочной поверхности с помощью обычной разметки, которая проводится таким образом, чтобы количество кирпичей на перекрытии было нечетным. Ряды считаются в горизонтальной плоскости. Нечетный кирпич по центру кладки — «замковый», и располагаться он должен строго по вертикали и по центру кирпичной кладки.

Лучковые и клиновые перемычки выкладываются одновременно с обеих сторон от опорной пяты к замковому кирпичу так, чтобы ряд заканчивался на замке нечетным кирпичом по центру кладки. Строительным шнуром проверяют ровность растворных швов. Клиновую перемычку нельзя возводить, если длина проема больше двух метров.

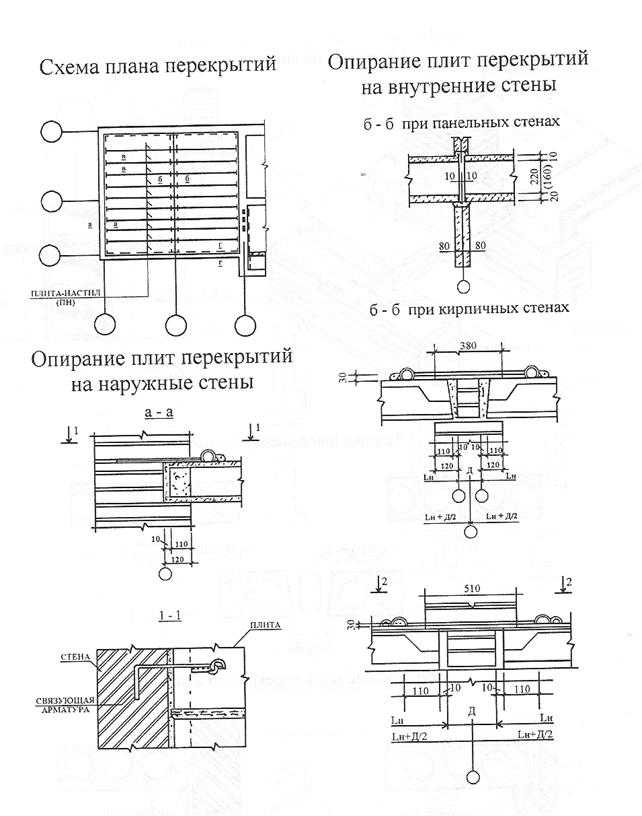

Опирание плит перекрытия в панельных домах

Лекция. Перекрытия и полы для многоэтажных панельных жилых зданий

.В крупнопанельных жи­лых домах применяются сборные железобетонные перекрытия следующих типов:

  • из сплошных железобетонных плит;
  • из сплошных плит с ребрами по контуру(рис.);

  • двухслойные из ребристых плит (плит с подшивным по­толком);
  • из многопустотных настилов (рис.)

Многопустотные панели перекрытий: а — с круглыми пустотами; б — изготавливаемые на установках с бетони­рующими комбайнами (1 — верхний слой; 2 — нижний слой; 3 — средний слой); в — с овальными пустотами

В индустриальном домостроении используют панели перекрытия сплошного сечения толщиной 140, 160 мм и многопустотные панели толщиной 220 мм.

Железобетонные сплошные плиты перекрытия для крупнопанельных зданий.

Панели применяют в перекрестно — стеновой конструктивной системе зданий при шаге поперечных стен (кратный 300 мм) 2,4 – 4,2 м , длина плит достигает 7,2 м (кратна 600 мм), толщина принимается от100 до 200 мм.

Железобетонные сплошные плиты перекрытия для крупнопанельных зданий делят на типы по их толщине и схеме опирания на стеновые панели:

  • толщиной 100 мм , опирание по 4-х сторонам;
  • толщиной 120 мм, , опирание по 2-х та 4-х сторонам;
  • толщиной 140, 160, 180, 200 мм , опирание по 2-х, 3-х та 4-х сторонам.

В современном строительстве наибольшее распостранение получили плиты из тяжелого бетона толщиной 160мм.

Плиты опирают на стены по контуру (4-х сторонам) при малом шаге поперечных стен, по трем сторонам — при малом шаге поперечных стен или по двум противоположным сторонам при большом шаге поперечных стен. Таким образом, рабочая арматура плит размещена в двух или трех направлениях.

Плиты длиной L≥ 4,8 м предназначены для опирания по 2-х сторонам, имеют предварительно напряженную арматуру.

Координационные размеры плит:

  • длина — 3,0 – 7,2 м (через 0,3);
  • ширина – 1,2 – 6,6 м (через 0,3).

За длину плиты принимают:

  • меньший из размеров плиты в плане при опирании по 4-х сторонам,
  • размер стороны плиты, который не опирается на несущие конструкции при опирании по 2-х или 3-х сторонам.

По условиям эксплуатации один из размеров не должен превышать 3,6 м.

  • стальные закладные детали, выпуски арматуры и другие конструктивные элементы для соединения с другими конструкциями здания;
  • каналы спрятанной электропроводки, гнездо для коробок и розеток, пластмассовые коробки с анкерами для крепления светильников;
  • отверстия и проемы для пропуска инженерных коммуникаций.

Боковые грани по сторонам плит , предназначенные для соединения в пролете ( без опирания на стены ), выполняют с замкнутыми или незамкнутыми углублениями, форма которых обеспечивает совместную работу соединенных плит на сдвиг в горизонтальном и вертикальном направлениях после замоноличивания швов между плитами. Плиты могут иметь заглубления для образования шпонок по сторонам, которые опираются на стеновые панели.

Глубина площадки опирания плит на наружные стены – 90 мм. Номинальный размер глубины площадки опирания на внутренние стены составляет половину толщины стеновой панели минус 10 мм. Опирание плит на стены лестничной клетки– на всю толщину стены. Опирание плит перекрытия осуществляется на цементно – песчаном растворе. Все стальные связи плит перекрытия между собой и панелями наружных стен –сварные. Предусматривается не меньше двух связей по каждой из сторон плиты перекрытия.

Панели изготавливают из тяжелого бетона класса не меньше В15, или из легкого бетона на пористых заполнителях классса В12,5. Защитный слой не меньше 15 мм.

Панель перекрытия толщиною 120 мм имеет на одной длиной стороне две подъемные петли, на другой – закладные детали для соединения сваркой с подъемными петлями панели, которая уложена рядом в перекрытии. На каждом скошенном углу панели предусмотрены арматурные выпуски, соединенные при помощи сваривания с выпусками соседних панелей перекрытия. Подъемная петля, размещенная параллельно поверхности панели, выступает на 70 мм за кромку панели. Соответственно, закладная деталь из стального уголка заглублена на 80 мм. Арматурный выпуск на углу панели выгнут под углом 90 ˚.

Сплошные панели имеют вырезы или заглубления для образования шпонок. В сплошных панелях устраивают каналы диаметром 25 мм для спрятанной сменной электропроводки.

Сплошные панелиперекрытия толщиной 160 мм применяют для жилых зданий с малым и большим шагом поперечных стен. Панели применяют совместно с теплоизоляционными полами. Эти панели в Киеве имеют 6 подъемных петель и по 2 закладные детали на каждой стороне.

Укладка стен из кирпича поверх плиты

Можно ли класть кирпичную стену на плиту перекрытия? Проводить укладочные работы с кирпичом поверх плит перекрытий допустимо для всех типах ЖБ-плит.

Работы проводят как вдоль, так и поперек плит, с учетом разработанного плана постройки. Например, стены перегородки можно выкладывать в целый кирпич, половину или четверть – это зависит от толщины стены и рассчитанной массы.

Одновременно учитываются высота помещения, масса и характеристика рабочего кирпича (пустотелый материал весит меньше полнотелого). Имеют значение длина и ширина плит, вид армирования, допустимый уровень нагрузки. Поэтому в каждом случае постройки – укладка проводится индивидуально, в соответствии со сделанными расчетами.

На сборные плиты несущие стены изнутри выкладывают прямо по стыку. Сам стык заливают готовым бетонным составом. Между плитой перекрытия и кирпичом накладывают основу из цемента.

Особое внимание уделяется местам, отвечающим за устойчивость стен снаружи и изнутри. Плиты, имеющие петли, крепят друг к другу с помощью предусмотренных монтажных петель (делают надежное сцепление)

При кирпичной укладке по плитам нужно в обязательном порядке придерживаться общих нормативных строительных правил, и использовать анкеры для скрепления плит друг с другом.

Правильная кладка

Технология укладки стен на плиты перекрытия состоит из таких шагов:

  1. Проверить положение уложенной плиты. Она должна шершавой стороной смотреть вверх, а гладкой вниз.

  2. Подогнать изделие по нижней стороне с помощью специального оборудования и инструмента.
  3. Плиты должны опираться на 2 короткие стороны (несущие стены). Проверить, чтобы между ними не было зазоров.
  4. Приготовить бетонный раствор.
  5. Внутренние стены укладываются только после того, как готовы несущие стены, с уложенными плитами (если дом многоэтажный).
  6. Укладку нужно проводить слаженным коллективом – это экономит время и делает процесс более эффективным, особенно, когда в процессе участвует строительный кран, услуги за использование которого начисляются почасово.
  7. Выкладка кирпича проводится на подушку цемента, с обязательным соблюдением правила перевязки и простукивания.
  8. Если обнаружится, что куска плиты не достает, то фрагмент можно сделать самостоятельно, с помощью опалубки, подпорки, армированного материала и бетонного состава.

Заделывать швы и использовать анкеры нужно после укладки плит, до того, как выполнена кладка из кирпича.

В процессе пользуются схемой расчета по плитам, и стараются делать качественную и ровную кладку. Последний ряд кирпичей (верхний), изнутри делают тычковым. Кладка кирпича осуществляется по полной толщине, до проектного потолочного низа.

Минимальная величина опирания плит.

А теперь мы расскажем Вам о величине опирания железобетонной пустотной плиты на стену. Какова эта величина должна быть и от чего она зависит, и что об этом пишут в различной литературе, в том числе и в нормативной. Начнем мы с того, что посмотрим — из чего состоит плита. Мы увидим сейчас в разрезе круглопустотную плиту перекрытия, и вы увидите что с одной стороны отверстие шире, чем с другой. По серии, отверстие которое шире имеет диаметр 159мм, а с другой стороны отверстие меньше, и это зависит от самой трубы, которая ставится в опалубке на заводе при изготовлении.

При изготовлении плита должна приходить к вам на производство с залитой («замоноличенной», то есть залитой бетонным раствором) одной стороной, а иногда и с двумя. Если она приходит к вам не замоноличена, вам необходимо обязательно сделать это самому. Это нужно сделать раствором М100, или бетоном той же марки что и сама плита. Если этого не сделать, то величина нагрузки, которую сможет выдержать край плиты составит 17 кг / см2, а это очень мало. Поэтому следите за тем, чтобы эти пустоты были заложены, как этого требует нормативная документация.

Когда выполняется заливка на заводе (она выполняется в процессе самого твердения плиты), то это лучше. Вторая сторона плиты имеет меньшее отверстие и выдерживает большую нагрузку, оно может составлять 45 кг/см2, это зависит от ширины опирания. Если ширина опирания 100мм, то и нагрузка будет 45 кг / см2, если опирание больше — нагрузка будет составлять примерно 30 кг/см2, впрочем, в целом этого достаточно.

Поэтому практически все плиты должны быть залитыми монолитом с той стороны, где меньше отверстие, ну а со стороны где отверстие больше — зависит уже от завода, поэтому проследите за этим при строительстве.

Итак, вернемся к нашему вопросу, какая должна быть величина опирания на стену и от чего она зависит. Часто мы можем встречать разные стены, если это газобетон — то опирать плиту на такие стены без монолитного пояса категорически запрещается. Почему это нельзя делать, даже если опирать плиту полностью на газоблок? Пусть это будет даже 30см — это неправильно, так как увеличится величина прогиба плиты, поэтому плита будет скалывать край блока, а в дальнейшем и штукатурку. А если сделать монолитный пояс, то бетон лучше выдержит напряжение, чем газоблок.

Если дом строится из кирпича — то можно и не делать монолитный пояс, но нужно точно знать — какая марка кирпича и величина пролета.

Итак, если у вас кирпичная стена, то от чего зависит величина опирания? Во-первых от материала, на который опирают, во-вторых — от пролета плиты.

Есть такая серия как 1.141-1, которая выпускает плиты от ПК30 до ПК65. Там указано, что плита с пролетом до 4 метров должна опираться на стену минимум 70 мм, а если более 4 метров, то нужно опираться минимум на 90 мм. Также можно ссылаться на рекомендации завода производителя, и один из таких заводов рекомендует нам такие характеристики. На заводе можно встретить плиты различной высоты, это могут быть плиты 220мм, 320мм и 400мм. Глубина опирания зависит от длины пролета, чем он больше — тем нужно брать большую высоту плиты, и для каждой высоты есть своя номенклатура опирания плиты.

У нас может быть три типа опирания плиты: на бетон, кирпич и на металлическую балку. Возьмем стандартную высоту плиты, а именно 220 мм. Завод описывает нормальную и минимальную величину опирания так: «Для плиты с высотой 220 мм, минимальная величина опирания на бетон и металл составляет 80мм, на кирпич 100мм. Нормальная величина опирания для плиты высотой 220 мм, на бетон и металл — 100мм, на кирпич — 150мм.

Если взять литературу советских времен, когда больше внимания уделяли науке и практике, то там написано следующее: «Длина опирания плит на кирпичную кладку определяется по местном смятию и принимается не мене 75 мм для пролета до 4 метров и не мене 120 мм для пролета более 4 метров».

Получается так, что заводская серия и литература дает нам разные цифры, и кому тут верить? Но по нашему мнению лучше верить серии, ведь если что-то произойдет — вы сможете выставить свои претензии заводу.

На этом подытожим: несмотря на то, что при строительстве могут быть отклонения, предлагаем принять во внимание следующие цифры: при пролетах (длине плиты) до 4 метров — минимальное опирание — 80мм, при пролетах более 4 метров — 120мм. » Стены

» Стены

Виды сборных железобетонных плит перекрытий.

Существуют различные виды плит перекрытий.

Шатровые — представляет собой лоток с направленными вниз или вверх ребрами, толщиной 140 — 160 мм. Благодаря такой конструкции и существованию армированного слоя, значительно снижается расход бетона, сохраняя при этом высокие показатели прочности. Такое сборное перекрытие может противостоять деформации. Несколько поперечных ребер обеспечивают дополнительную надежность. К минусам этого вида плит можно отнести небольшую, если сравнить с пустотными плитами, тепло и звукоизоляцию. Очень распространенная П — образная форма используется в строительстве нежилых помещений, таких как гараж или сарай. Применять шатровые плиты для строительства междуэтажных перегородок мы не рекомендуем, потому что они придают потолку не слишком респектабельный вид, да и проведение отделки и установки коммуникаций будет сделать весьма не просто.

Пустотные — внутри этих плит есть параллельные продольные пустоты, обычно круглой формы. Такие сборные железобетонные плиты перекрытия – более распространённые и активно используются при постройке зданий. Пустотные плиты обычно представлены в форме конструкции, с нескольким количеством полостей различного сечения: круглой, полукруглой и овальной формы. Они имеют прекрасные изоляционные характеристики. Данный тип перекрытия в значительной степени, уменьшает нагрузку на фундамент и стены дома.

Сплошные — это перекрытия с отсутствием пустот. Имеют более высокую прочность, но меньшую, по сравнению с пустотными плитами, звуко и теплоизоляцию и больше весят.

Особенности и назначение

Разговор про использование панелей перекрытия уместно начать с того, что при нарушении монтажной технологии в них очень быстро возникают проблемы. Периодически сообщают, что в разных местах перекрытия рушатся. Сразу после этого нормально пользоваться строениями становится невозможно.

Плиты или панели перекрытия могут опираться или на колонну, или на наружную стену. В любом случае они располагаются по горизонтали.

Цель использования плит — восприятие нагрузки, оказываемой сверху, с частичным перенесением ее на вертикальные несущие конструкции дома. В большинстве случаев это типовая продукция. Преимуществом готовых плит является:

  • надежность;
  • комфортность в использовании;
  • отсутствие особых требований при использовании;
  • задержка паров, газов и воды;
  • нулевая опасность воспламенения.

В большинстве случаев накрывающие панели делаются из железобетона. Это составной материал из чисто натуральных компонентов. Современные изделия такого рода соответственно ГОСТ должны переносить плохую погоду и сильные морозы

Важной особенностью качественных блоков является их высокая механическая прочность. Что касается классификации плит, то в основном она исходит из внутреннего строения и методов установки

Если в панели есть продольные полости, то она может применяться и в жилом, и в промышленном строительстве. По диаметру пустот в поперечнике выделяют такие типы продукции:

  • с цилиндрическими каналами 159 мм;
  • с круговыми камерами 140 мм (такие плиты изготавливают из тяжелых видов бетона);
  • с пустотами 127 мм;
  • с круглыми полостями 114 мм.

Изоляция над структурной плитой

Эта типично выглядящая строительная площадка совсем не типична. То, что вы видите, на самом деле является верхним слоем из двух слоев чернового пола OSB. Под черным полом находится слой изоляции EPS типа IX, который устанавливается на несущую плиту.

Иногда обычные вопросы могут привести к необычному решению. В недавнем проекте мы просто спросили: «Как нам изолировать плиту?» Система фундамента для этого высокоэффективного дома должна была быть монолитной, и мы стремились достичь уровня теплоизоляции плит от R-15 до R-20 в нашей зоне того, домовладелец хотел, чтобы на большей части дома настил из досок шириной 10 дюймов, поэтому черновой пол должен был быть прочным и защищенным от влаги снизу. Плюсом было то, что внешние стены 2×8 поддерживали деревянную систему кровли-стропила, а это означало, что площадь пола не будет заграждена внутренними несущими перегородками.

Виды по способу опирания

Плита, размещаемая между этажами, является армированным железобетонным изделием с внутренними пустотами, которые нужны для снижения веса конструкции и ее давления на кирпичную кладку.

Особенности здания влияют на выбор ЖБИ для межэтажной укладки.

Учитывают следующие характеристики:

  • сейсмические свойства региона строительства;
  • действующие на здание и плиту нагрузки;
  • параметры стен — толщину, высоту, материал изготовления;
  • предназначение сооружения — промышленное, общественное, жилое.

Преимуществами использования готовых изделий можно считать:

  • короткое время установки;
  • низкую стоимость;
  • надежность и долговечность в эксплуатации;
  • простоту монтажа с помощью рабочих и автокрана;
  • высокую шумоизоляцию за счет пустот.
