Откатные(сдвижные) ворота своими руками пошаговая инструкция

Виды ограждений

Разновидностей такой конструкции очень много, все они могут быть двух видов: с калиткой, встроенной в само воротное полотно, или без нее.

Сегодня специалисты выделяют следующие типы автоматических ворот:

Распашные. Это наиболее известный и популярный вид такого ограждения. Работает по тому же принципу, что и обычные ворота, то есть створки ворот раскрываются наружу. Неудобство заключается в необходимости освобождения большого пространства для эксплуатации такого изделия. Такое ограждение относится к типу холодных, при этом распашное автоматическое ограждение считается одним из самых простых в монтаже, наименее дорогостоящим.

Имеются пять вариантов подъема:

  • высокий подходит для полотен массой до 890 кг;
  • низкий ппредназначен для полотен весом до 800 кг;
  • стандартный – для полотен, имеющих вес до 870 кг;
  • вертикальный подъем подходит для притолок высотой более полуметра;
  • наклонный подъем предназначен для притолок высотой от 350 мм до 500 мм.

Они могут быть трех видов:

  • Консольные, то есть передающие основные нагрузки несущей балке. В зависимости от производителя она может быть расположена наверху, внизу или в середине конструкции. Именно внутри нее устанавливают шарики, по которым полотно скользит и плавно сдвигается в сторону;
  • Подвесные конструкции имеют несущую балку с роликами в верхней части. Такие ворота подвешены на нее, передвигаются во время работы именно по направляющей балке;
  • Откатывающиеся по рельсам. В этом случае специальные рельсы устанавливают в верхних и нижних балках, и воротное полотно сдвигается именно по ним на специальных роликах, встроенных в нижнюю часть самого полотна.

Все виды таких автоматических ограждений не только оснащаются электроприводом, но и должны иметь специальную функцию, позволяющую открыть их вручную. Большая часть моделей оснащается такой возможностью еще на заводе. Если ее нет, то специалисты смогут ее добавить.

Коротко о главном

Решить какой будет ширина ворот – задача не из лёгких, поскольку она определяется множеством факторов.

Прежде всего, необходимо определиться с расположением ворот. Им необходимо вписываться в окружающее пространство, обеспечивать удобный въезд и безопасность дорожного движения. Ширина створчатых ворот достигает 3 м, раздвижные ворота обычно изготавливают около 4 м шириной, а для складывающихся ворот нет точного значения, поскольку их ширина определяется толщиной, количеством секций. Для гаражных ворот предъявляют особые требования

При расчёте их ширины во внимание принимаются габариты машины. Наиболее приемлемая ширина калитки для забора составляется 1 м

Рекомендуемая ширина ворот для заезда считается ширина в 3,5 – в 4,1 метра.

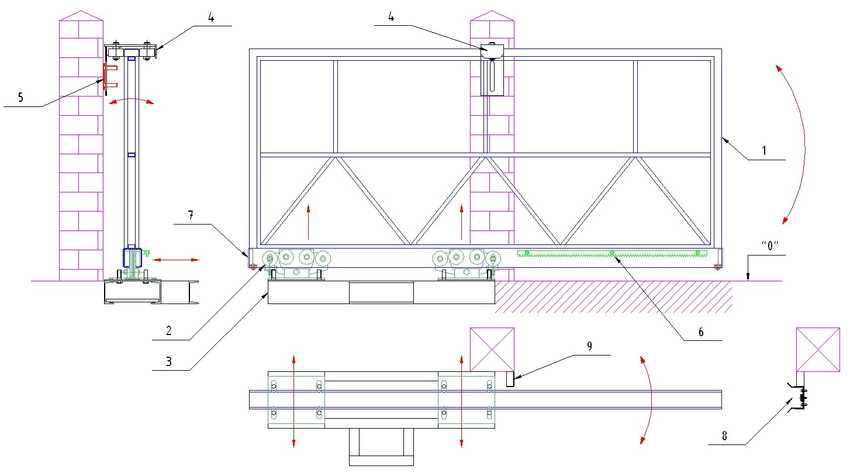

Чертежи, фото и видео откатных ворот своими руками: выбор и установка автоматики

Для установки автоматических откатных ворот понадобится специализированное электрооборудование. Выбор автоматики – это достаточно сложный вопрос, так как он зависит от веса конструкции, условий окружающей среды и многих других факторов

Особое внимание следует уделить таким характеристикам:

Материал шестерней в редукторе – металлические являются самыми надежными и лучше всего переносят неблагоприятные условия окружающей среды. Кроме того, они характеризуются долговечностью.
Запас мощности двигателя – при сильном морозе нагрузка на двигатель больше, чем в обычных условиях, поэтому и запас мощности в таком случае должен быть солидным.
Тип выключателя – металлический концевой выключатель может барахлить в холодное время года, поэтому для использования в суровом климате лучше выбирать магнитный.

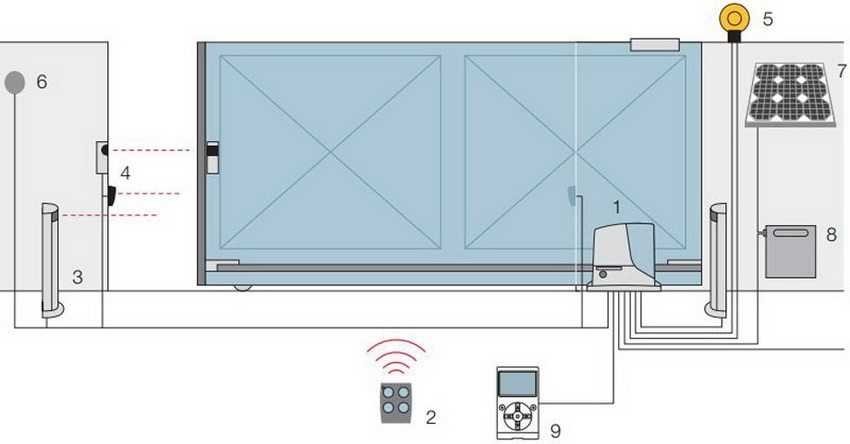

Схема автоматики для откатных ворот: 1 — электромеханический привод, 2 — пульт управления, 3 — фотоэлементы на стойке, 4 — фотоэлементы, 5 — сигнальная лампа, 6 — переключатель, 7 — солнечная панель, 8 — блок аккумуляторных батарей, 9 — многофункциональное устройство O-View

Еще один важный параметр при выборе автоматики – это вес створки. Если он не превышает 500 кг, то можно смело выбирать привод для облегченных ворот, а если доходит до 1 тонны – то нужна автоматика для утяжеленных конструкций. Отдельный тип оборудования применяется для ворот промышленного назначения.

Что касается популярных производителей автоматики для раздвижных ворот, то обратить внимание можно на следующие фирмы:

  • Came – французский производитель, продукция которого пользуется большой популярностью в теплых регионах. Зимой на зубчатой рейке и концевых выключателях может намерзать лед, поэтому модели от этой фирмы не рекомендуется использовать в условиях суровой зимы;
  • Nice – качественная автоматика для ворот облегченного типа. Стоит относительно недорого, характеризуется долговечностью и износостойкостью в условиях нормальной эксплуатации. Внутренние шестерни изготовлены из пластика, поэтому при превышении допустимого веса могут очень быстро прийти в негодность;

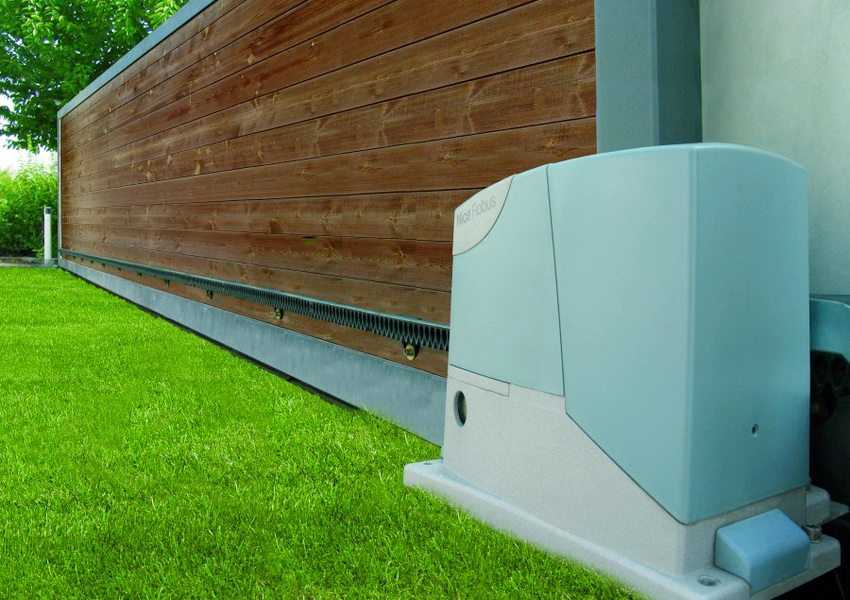

Автоматический привод для откатных ворот

Самостоятельный монтаж автоматики осуществляется достаточно просто, так как в комплекте с набором находится инструкция по установке.

Откатные ворота для участка можно сделать своими руками или заказать готовые и смонтировать

Обзор готовых моделей откатных ворот

Если у вас нет времени, желания или необходимых навыков для того, чтобы изготовить ворота своими руками, можно обратить внимание на ряд готовых моделей от известных производителей:

Производитель Особенности
Hormann Крупнейший в Европе производитель гаражных и других типов ворот, а также комплектующих для них. Ворота от компании пользуются большой популярностью и характеризуются высоким уровнем надежности.
CAME Group Ворота этого производителя характеризуются надежностью, безопасностью и простотой в эксплуатации. Продукция фирмы постоянно совершенствуется, а модельный ряд – расширяется.
РОЛТЭК Отечественный производитель откатных ворот, продукция которого отличается демократичной стоимостью и высоким уровнем качества. Один из лучших производителей ворот и комплектующих для них на рынке.
DoorHan Один из фаворитов на рынке ограждающих конструкций, специализируется на изготовлении полного спектра запчастей для всех типов ворот. Компания активно развивается и постоянно улучшает качество своей продукции.

Как и у любой другой конструкции, у раздвижных ворот есть свои преимущества и недостатки. К положительным можно отнести следующие моменты:

Безопасны для людей, в частности, для маленьких детей.
Характеризуются высокими показателями прочности и несущей способности, а также хорошей жесткостью.
В холодное время года нет необходимости расчищать снег перед воротами для того, чтобы открыть их.

Откатные ворота для въездной зоны могут быть выполнены из металла, дерева, профнастила и иметь свой эксклюзивный дизайн

Негативные стороны:

  • Большинство моделей не предусматривает наличие калитки, т.е. заходить через такие ворота можно, только открывая их полностью.
  • Откатные ворота забирают пространство у забора.
  • Довольно сложно подобрать направляющие решетки нужного типа, для этого нужно провести большое количество расчетов.

Рассуждать о других преимуществах и недостатках откатных ворот можно достаточно долго, однако одно стоит знать наверняка – такой тип ограждения является достаточно надежным и занимает немного места, что может стать решающим фактором при выборе красивой и функциональной конструкции для загородного участка.

Производители

Приобрести качественную фурнитуру для самостоятельного изготовления автоматических ворот или сами готовые ворота сегодня можно у многих производителей.

Чтобы приобрести качественный товар, в первую очередь, лучше обратить внимание на продукцию следующих производителей:

Nice – это бренд, который пользуется широкой популярностью не только в России, но и других странах мира. В ассортименте представлены как автоматические ограждения всех видов, так и наборы фурнитуры для их самостоятельного создания, автоматика различных видов и другие сопутствующие товары. Продукция этой компании ценится за высочайшее качество и адекватные цены.

  • Came – это итальянский бренд. Так же, как и у других производителей, в его ассортименте представлены все виды автоматических ворот, а также фурнитура различного вида. К тому же, именно автоматику ворот этого производителя можно при необходимости соединить с автоматикой других предметов дома, создав «умный гараж» самостоятельно.
  • Hörmann – еще один производитель, заслуживающий внимательности покупателей к своим товарам. Помимо наборов фурнитуры и готовых автоматических ограждений, в ассортименте представлены приводы и двигатели, системы управления различных видов. Вся продукция безопасная и качественная.

Если вы хотите быть уверены в высоком качестве приобретаемых или изготавливаемых самостоятельно автоматических ограждений, то ассортимент товаров этих брендов стоит изучить в первую очередь.

Эксплуатация комплектов для откатных ворот

Нет утверждённых общепринятых или частных правил эксплуатации фурнитуры для откатных ворот.

Но всё же, подбирать и использовать указанные комплекты, следует, руководствуясь следующими правилами:

Заранее рассчитайте вес используемого полотна и подберите комплект фурнитуры так, чтобы его номинальная несущая способность была на 10% выше (в наибольшей степени, это полезно для консольных конструкций).

Такой ход обеспечит долговечность и надёжность работы комплектующих, дополнительный запас прочности при внештатных ситуациях и непредвиденных нагрузках.

  • Не вносите конструкционных изменений в комплектующие.
  • Проводите своевременную очистку направляющих от посторонних тел, таких как грязь, мусор, снег, лёд и так далее;
  • Следует периодически проводить техосмотр деталей.
  • При обнаружении дефектов комплектующих, следует немедленно прекратить эксплуатацию всей конструкции и провести ремонт либо замену повреждённых элементов. В свою очередь, дефекты определяются не только по видимым признакам, а и по возникновению посторонних шумов, запахов и других факторов, отсутствовавших ранее.
  • Эксплуатируйте только правильно отрегулированные ворота, в которых нет люфтов, звуков ударов при движении, значительных вибраций, выраженного скрежета, заеданий и которые находятся в «правильном» положении на каждом из участков движения;
  • При необходимости в автоматизации, стоит тщательно подбирать автоматику и запчасти к ней (зубчатую рейку, привод и так далее) учитывая параметры Ваших ворот.

Раздвижные ворота своими руками. Как сделать Раздвижные ворота своими руками: чертежи и схемы, эскизы и инструкция- лучшие варианты +Видео

Изучив пошаговую инструкцию раздвижных ворот своими руками, а также изучив чертежи и схемы, просмотрев эскизы и инструкцию в нашей статье, выбрав нужный вариант, приступайте к работе, приступайте к действиям немедленно, закупив перечисленные материалы, смело приступайте к работе, а после наслаждайтесь результатом своего труда.

Повседневную жизнь нельзя представать без ограждающих конструкций. Ворота в них занимают главенствующую роль.

Как же установить у себя во дворе понравившуюся конструкцию, что бы и семейный бюджет не сильно пострадал? Их можно сделать самостоятельно.

Раздвижные ворота. Общие сведения

Настоящим хитом сегодня являются раздвижные ворота.  Множество людей отдают предпочтения такому виду сооружений и даже делают раздвижные ворота своими руками.

Внешний вид

Выглядит механизм сложнее привычных распашных ворот, однако, во многом выигрывает у последних. Особенно в компактности, ведь створка раздвижных ворот бегает по направляющей рельсе вдоль забора, и не требует много места вокруг себя. В большинстве случаев именно этот факт привлекает покупателей.

Преимущества перед распашными

Также, если сравнить их в процессе эксплуатации, то раздвижные ворота снова имеют преимущества перед. Например, в сильно ветреную погоду управлять створками на петлях довольно сложно, к тому же их обязательно нужно фиксировать ограничителем, во избежание удара при любом порыве.

С раздвижными полотнами о таких сложностях можно забыть. А вспомнив, сколько времени требуется, чтобы открыть поочередно одну за другой створки, а затем их закрыть, не остается и сомнений в чью пользу хочется сделать выбор.

Виды раздвижных ворот

Раздвижные или откатные ворота представляют собой два полотна определенного размера, которые движутся по направляющей рельсе.

Можно выделить механические и автоматические ворота. В чем их отличие понятно из названий. А вот какие из них предпочтительнее однозначного ответа нет.

Механические

Обычно оснащаются ручкой для удобства управления полотном. Для их монтирования не нужно заморачиваться с подведением электрической схемы и стоимость на них значительно ниже. Механический способ управления воротами исключает возможную поломку автоматики и закупорку проезда как результат.

Автоматические

Зато, автоматические гораздо удобнее в использовании. Еще до недавнего времени гаражные ворота с дистанционным открытием были лишь мечтой. Многие знали о них только из зарубежных кинофильмов.

Сейчас такая функция доступна каждому, а эксплуатировать её одно удовольствие. Автоматический механизм ворот состоит из радиоприемника, фотоэлемента, привода и направляющей рельсы.

Механизмы

Различают три варианта механизма раздвижных ворот:

  1. подвесные (когда направляющий рельс крепиться сверху),
  2. консольные (в этом случае полотно ворот движется по балке, закрепленной на самом конструкции) и двигающиеся по земле.

Каждый из перечисленных вариантов имеет некоторые нюансы.

Подвесные

Например, подвесной способ ограничивает высоту проезда. Для владельцев высоких машин это серьезный минус. В случае, когда ролики двигаются по земле, есть опасность засорения направляющей, которая расположена снизу, около земли. Поэтому в основном их используют либо в помещении, либо в странах с сухим климатом, там, где можно избежать грязи вокруг рельсы.

Консольные

А вот консольная конструкция лишена подобных недостатков, её направляющая монтируется прямо на каркас. Между роликовой кареткой и рельсом образуется та самая консоль, от которой этот вариант раздвижных ворот и взял свое название.

По ценовой категории консольные полотна более высокого уровня, ведь здесь используется непростая специальная фурнитура. Но если есть время и желание можно попробовать снизить затраты на раздвижные ворота. Как? Да просто сделать их своими руками.

Оборудование

Для начала нужно иметь весь необходимый инструмент и материал.

Инструменты, которые понадобятся в процессе изготовления раздвижных ворот:

  1. Строительный миксер для бетона, аппарат для выполнения сварочных работ, машинка для шлифовки или болгарка;

Важно! Сварку необходимо выполнять в шахматные порядки. Иначе каркас может перегреться и деформироваться

  1. Все, что может понадобиться для кладки кирпичей;
  2. Шуруповерт , ножницы для металла, дрель,используются на этапе возведения каркаса и его обшивки;
  3. Лопата, молоток, лом, понадобиться при выполнении земельных работ;
  4. Стремянка,, рулетка и гаечные ключи;

Дело в том, что при подборе комплектующих по-отдельности, они могут просто не подойти друг к другу, а это скажется на качестве и функциональности конструкции.

3 этап – материалы и инструмент

Приведем данные по количеству строительного материала, для изготовления откатных ворот из профлиста размером 4 000 х 2 000 мм.

Смета по расходу материалов и средств на устройство откатных ворот

Материал Количество Стоимость
Профнастил* 4 листа по 2 м.п. около 10 м.кв. 150-350 руб. за м.кв.
Труба 100х100, толщиной 4 мм. 2 560 руб/м.п.
Труба 60х30, толщиной 2 мм. 2 м.п. – 2 шт. 3,5 м.п. – 1 шт. 4 м.п. – 1 шт. 6 м.п. – 1 шт. 153 руб/м.п.
Труба 60х20, толщиной 2 мм. В зависимости от места расположения усиливающих перемычек 147 руб/м.п.
Лист металлический, 2 мм. Для усиления каркаса. Устанавливается в случае сильной ветровой нагрузки. Косынки – 4 шт.150 764,80 руб/м.кв.
Для обустройства нащельника 150х150 2 шт.
Швеллер, длиной 2-3 м.п. Для установки на фундамент под хвостовик 1 шт. 300 руб/м.п.
Саморезы/заклепки 80 шт./130 шт. 1,25 руб./шт. 0,3 руб./шт.
Краска для профнастила 1 шт. 240 руб./1 кг.
Грунтовка антикор: ГФ-021 ЛАКРА Фосфогрунт Цинконол 1 шт. 140 руб./кг. 257 руб./кг. 463 руб./кг.
Краска для каркаса 1 шт.
Цемент М 400 1 шт. 200 руб./50 кг.
Песок   85 руб./50 кг.
Арматура, Ø 12 20 м.п. 41 руб./м.п.
Ручки Нужны, если не используется привод
Скрытые петли
Замки
Механизм откатных ворот 1 шт. для откатных 2 шт. для раздвижных ворот
Ролтэк МИКРО Ширина проема 3 000 Вес створки до 350 кг. 7530 руб.
Alutech Ширина проема 4 000 Вес створки до 450 кг. 150
Came Ширина проема 4 500 Вес створки до 700 кг. 29330 руб.
Came Ширина проема 4 500 Вес створки до 800 кг. 33980 руб.
Автоматика Alutech 1 шт. для откатных 2 шт. для раздвижных 25000 руб.

* Профнастил. Высота равна высоте створки, ширина зависит от вида. Для стенового профнастила рабочая ширина составляет от 1000 до 1190 мм. Для ворот шириной 4 м. понадобится 4 листа высотой 2 м.  Предпочтительно брать окрашенный профлист. Срок его службы намного дольше, а внешний вид красивее.

Комплектующие для откатных ворот

Отдельно остановимся на том, какие элементы включает в себя механизм откатных ворот. В общем виде – это фурнитура и автоматика.

Фурнитура для откатных ворот – это набор (комплект) элементов, обеспечивающих функционирование створки ворот.

Комплектующие для откатных ворот

Балка для откатных ворот (консоль или направляющий рельс)

Продается в размере 6, 7, 8 м.п. Направляющая балка приваривается к трубе каркаса снизу. Внутри консоли размещаются направляющие ролики, которые отвечают за движение створки ворот.

Совет

Покупая консоль, уточните насчет гарантии и обратите внимание на качество металла, его толщину, геометрию. В противном случае рельс прогнется, и створку ворот заклинит. Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка

Заводская консоль отличается сложной геометрической формой

Мастера предостерегают если в сечении консольной балки для откатных ворот квадрат – это подделка. Заводская консоль отличается сложной геометрической формой.

Ролики для откатных ворот (роликовые каретки)

Устанавливаются сверху и снизу рамы. Верхний ролик удерживает створку в горизонтальном положении, и предотвращает раскачивание полотна. Нижний опорный – монтируется в торце консоли (балки). Опорные ролики отвечают за удерживание створки в закрытом положении. А также, за предотвращение ее провисания и самопроизвольного открытия. Ролики жестко фиксируются на фундаменте.

Совет. Ролики с пластиковой оболочкой хорошего качества более долговечны. К тому же, они глушат рокот при движении ворот, и защищают основание ролика от повреждения.

Качественным материалом для роликов считается нестираемый пластик или хромованадиевая сталь. Но в большей мере на качество влияет производитель.

Автоматика для откатных ворот

Выбирается на базе технических характеристик, которые указывает производитель. Включает в себя привод, который может быть нескольких видов:

ременный привод – относительно дешевый, но ремень быстро изнашивается, может лопнуть от перепада температур;

цепной привод – чуть дороже, но цепь склонна к провисанию и требует ухода;

зубчатый привод – самый надежный. Зубчатая рейка гарантирует, что ворота не откроют извне, но в тоже время, они не откроются если отключат электричество. Автоматика с зубчатым приводом может устанавливаться на ворота с калиткой из профнастила.

Совет. Мастера рекомендуют покупать механизм для откатных ворот в комплекте. Так проще подобрать комплектацию и учесть его несущую способность. Хорошие отзывы о таких производителях: CAME (Италия), Rolling-Center (Италия), DOORHAN (Россия), РОЛТЕК (Россия).

Схемы, чертежи и размеры садовых скамеек из профильной трубы

Разумеется, простую универсальную лавочку можно без особых проблем приобрести в строительном или садовом центре. Но те китайские скамейки из тонкого профиля и пластика недостаточно практичны, а фирменная садовая мебель обойдется на порядок дороже

Смысл в изготовлении лавки из профильной трубы своими руками формулируется двумя пунктами:

  • Получится на порядок дешевле, собранный своими руками каркас выдержит самые экстремальные нагрузки;
  • Всегда можно подобрать своими руками чертежи лавки из профильной трубы именно той формы сидения или конструкции спинки, которая наилучшим образом отвечает запросам семьи и своим собственным предпочтениям.

Можно, конечно, использовать болтовое соединение, но из опыта известно, что садовые лавочки и скамейки, каркас которых изготовлен из профильной трубы на болтах, живут не более двух-трех сезонов. Болтовое соединение отлично подойдет для крепления деревянной облицовки, но металл все равно придется сваривать инвертором или полуавтоматом. Альтернативы использованию сварки для профильной трубы практически нет. Скамейка из профильной трубы, изготовленная без сварки, в лучшем случае может использоваться для веранды или террасы.

Чертеж и схема лавочки со спинкой из профильной трубы

Для отдыха в относительно спокойном месте дачного участка можно рекомендовать схему, приведенную на чертеже ниже.

Особенностью конструкции является устройство боковых стоек из профильной трубы, они собираются из криволинейных дуг и соединяются между собой в виде полуарки. Для обеспечения поперечной устойчивости между боковинами вваривается распорка. Это одна из наиболее удачных моделей из всех вариантов лавочки из квадратной трубы. Она по-своему красива и интересна, но устанавливать скамейку можно лишь на твердом покрытии либо на деревянном настиле. Если искать чертежи скамеек из профильной трубы для веранды, то, возможно, эта схема будет наилучшим решением.

Для ситуации, когда требуется наиболее простая и одновременно недорогая и надежная конструкция, можно отдать предпочтение двухстоечной модели, приведенной на схеме ниже.

Расход материалов минимальный, а главное — сделать самому лавочку из профильной трубы не составит от труда даже для человека, впервые столкнувшегося с подобной проблемой. Каждая боковая стойка собирается из 4 деталей, для усиления применяем дополнительную поперечину, а на обшивку сиденья и спинки можно использовать любую доску или брус.

Несмотря на относительно слабый на первый взгляд каркас, лавочка обладает достаточно большой жесткостью и легко выдержит вес 3-4 взрослых. При этом масса скамейки относительно невелика, и ее можно без труда самостоятельно переносить в пределах участка.

Далее приведен чертеж универсальной садовой лавочки для дачи на все случаи жизни.

Скамейка — универсал

Это наиболее сложный вариант, изготавливать его придется в условиях слесарной мастерской с использованием верстака, струбцин и специального сварочного оборудования.

Автоматика для откатных ворот

Откатные ворота, оснащенные надежным электроприводом, – приобретение, о котором стоит задуматься, если вам порядком надоело старое неудобное ограждение, производящее громкие звуки при движении полотна. Кто откажется от современного, бесшумного устройства, работающего от пульта дистанционного управления? Всего одно касание – и оборудование плавно приходит в движение или останавливается.

О преимуществахтаких ворот с автоматикой можно говорить очень долго. Вот лишь некоторые достоинства такой конструкции:

  • Оптимальная цена устройства;

  • Возможность управления в ручном режиме;

  • Бесшумная работа без рывков;

  • Безопасность (в случае риска наезда или обнаружения препятствия полотно самостоятельно прекращает движение);

  • Комфорт (нет необходимости выходить из транспорта, чтобы открыть или закрыть створки);

  • Эксплуатация изделия в любое время года и т. д.

Вам необходимо надежное ограждение на дачу или нужно обустроить парадный въезд к загородному дому? Нет ничего лучше и надежнее, чем оборудование откатного типа с надежной автоматикой. Стоит заказать такое изделие всего один раз и больше никогда не придется думать о смене ограждений. Неподдельные отзывы тех людей, которые уже смогли приобрести продукцию компании «СитиСтрой», говорят о высоком качестве изделий и профессионализме наших мастеров.

Конструкция SLIDING-1300PRO

Изделие имеет стильный герметичный корпус, в эргономическом раздельном исполнении, защищающий элементы конструкции от негативного влияния факторов атмосферного характера и механических повреждений.

Решая, какую автоматику выбрать для откатных ворот, следует учитывать, что данный привод оборудован встроенным механизмом расцепления, позволяющим перемещать створку ворот в ручном режиме (при пропадании электропитания).

Конструкция обеспечивает надёжную фиксацию к монтажной плите, которая предварительно крепится к закладному элементу фундамента.

Основные элементы конструкции указаны на рисунке.

Стандартная комплектация включает:

  • Электропривод;
  • Пара концевых магнитных выключателей;
  • Набор элементов для крепления.

По желанию клиента дополнительно можно приобрести:

  • Различные модели пультов ПДУ, рассчитанные на работу с двумя или четырьмя автоматическими устройствами;
  • Лампу сигнализации о движении створки;
  • Фотоэлементы, проводные и беспроводные (ИК приёмники и передатчики), обеспечивающие безопасное перемещение створки;
  • Звуковая сигнализация, информирующая о движении полотна ворот;
  • Обогреватель, обеспечивающий нагрев электродвигателя и всех элементов конструкции до оптимальной температуры, что позволяет эксплуатировать изделие при температурах до -50°С.

Необходимость в последнем элементе обусловлена тем, что привод работает с использованием густой смазки (редуктор располагается в масляной ванне). При температурах ниже -20°С её вязкость повышается настолько, что мощности двигателя может не хватить для перемещения створки.

Какая автоматика для откатных ворот лучше можно понять, только после сравнения нескольких моделей.

Монтаж

Установка полотна ворот происходит только после полного застывания фундамента, которое возможно через 10-28 дней после заливки. Скорость высыхания зависит от состава раствора, температуры и влажности окружающей среды.

Сначала с помощью лазерного уровня или шнурка намечается траектория движения створки ворот. На максимальном расстоянии друг от друга на швеллер устанавливаются роликовые опоры.

Положение консольных блоков важно правильно отрегулировать и проверить горизонтальность нижней балки строительным уровнем. Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см

Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам

Блок, который находится ближе к проему, располагается так, чтобы в открытом состоянии ворот расстояние от пролета до ролика составляло 15-20 см. Вторая каретка при закрытых воротах должна находиться на расстоянии 5-10 см от конца рельса. В таком положении роликовые механизмы слегка привариваются к швеллеру, вся конструкция еще раз проверяется на легкость хождения полотна по роликам.

Не стоит крепить площадки на швеллер с помощью болтов, которые идут в комплекте. Если окажется, что при установке возникла даже небольшая погрешность, открутить такие болты уже не получится. Для переустановки придется их срезать и проделывать все действия заново.

Роликовые тележки снова закрепляются на площадки, на них надевается полотно и при закрытых воротах производится окончательная регулировка с помощью гаечного ключа. Верхний фиксирующий ролик крепится сваркой к металлическому столбу или закладной в кирпичном столбе, которая находится над фундаментом.

Ответный столб должен быть установлен на фундамент или закреплен сваркой на закладных на кирпичном столбе. Длина столба должна быть равной высоте створки ворот или немного выше. К ответному столбу привариваются нижний и верхний улавливатели. Нижний крепится на 5 мм. выше уровня заезда концевого ролика: так уменьшается нагрузка на опорные консольные блоки при закрытых воротах. Верхний улавливатель нужно крепить на 5 см. ниже верхней части створки ворот.

Концевой ролик необходимо установить внутри направляющей балки и зажать его болтами. Для большей прочности ролик можно приварить в направляющей рельсе. И в завершение на несущую балку с обеих сторон прикрепляются заглушки, которые необходимы для того, чтобы в рельс не попадали снег и грязь, препятствующие работе конструкции. Резиновые заглушки просто вставляются в рельс, а металлические крепятся при помощи сварки.

Выбор размеров ворот для забора в зависимости от типа въезжающего транспорта

Один из главных факторов, влияющих на размер ворот,- тип транспорта, выезжающего на территорию участка. Ведь чем больше габариты въезжающего автомобиля, тем большего размера необходим проем для него. Стоит учитывать, что при строительстве крупногабаритная техника будет заезжать чаще обычного.

Пример расчёта минимальной ширины ворот для въездаИсточник alutech.ru

Легковые машины

Обычно средняя ширина легкового автомобиля не больше двух метров. Поэтому если чаще всего на участок въезжают легковые машины, то ширину ворот для легкового автомобиля выбирают стандартную, и составляет она 2,6 метра. В этом случаем учитывается зазор размером примерно 0,35 метра.

Грузовые автомобили

Для грузовых автомобилей ширину проёма делают значительно больше. Если на участок планируется заезд крупногабаритных автомобилей (например, грузовиков), то ширина ворот для грузового автомобиля будет составлять не менее 3,1 метра.

При условии, что на территорию участка планируется заезд разных машин, стоит опираться на стандартные значения ширины ворот. Оптимальная ширина ворот в частном доме считается от трёх с половиной метров до четырёх метров. Ведь тогда возможен проезд и грузовых машин, и легковых автомобилей.

Декор

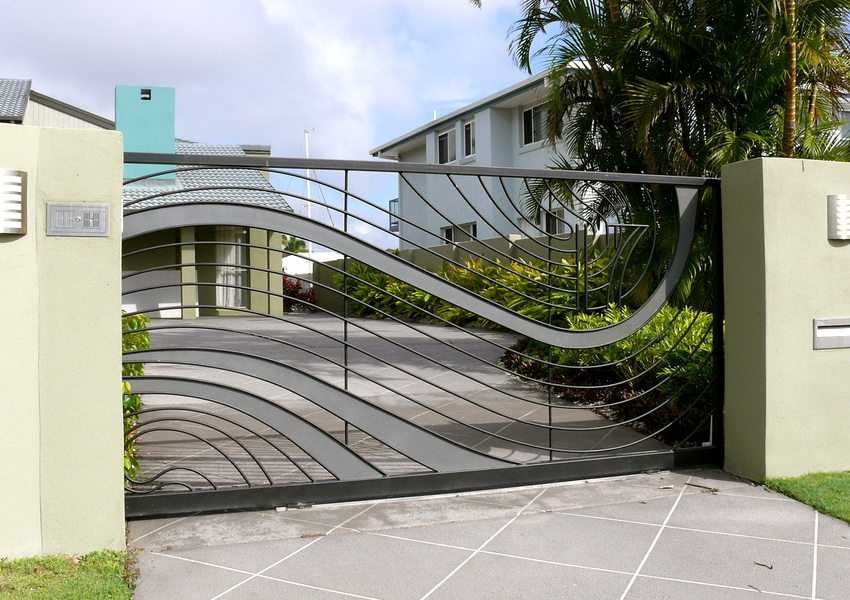

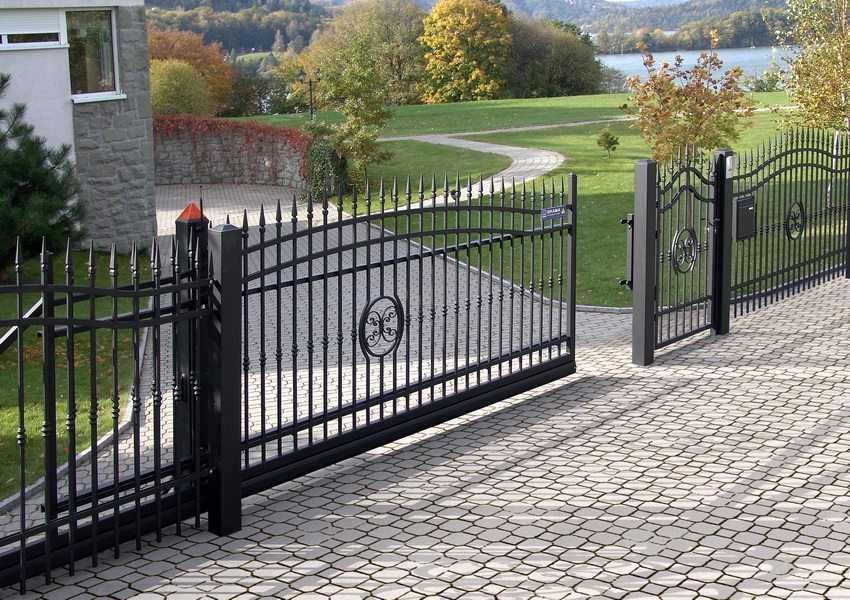

Кованые откатные ворота считаются прочными, долговечными и красивыми. Они прекрасно сочетаются с кирпичными или с каменными заборами и опорами, а также с деревянными вставками.

При этом они могут быть как открытого, так и закрытого типа. Металлические узоры заметно украшают лицевую сторону забора. Они могут быть изготовлены по специальным эскизам, тем самым подчеркивая индивидуальность и вкусы хозяина. Но в то же время дорогие ворота могут привлечь злоумышленников, поскольку недвусмысленно намекают на финансовое положение владельца недвижимости.

В целях удешевления изделия кованые ворота могут быть изготовлены по типовому чертежу. Здесь зачастую применяется технология прямого проката. Каких-либо украшений и вензелей не предусмотрено, только классическое оформление.

Поскольку ворота устанавливаются на улице, очень важно, чтобы на этапе производства они были обработаны. Для этого применяется холодное оцинкование

Сварные швы зачищаются, обрабатываются грунтовкой и красятся. В качестве лакокрасочного покрытия используется спецэмаль любого цвета.

Любители деревянных конструкций закрепляют на металлический каркас обработанную древесину. С точки зрения утяжеления конструкции это не совсем оправдано, поскольку может сильно повлиять на опорные столбы и на другие элементы.

Меньше весят листы профнастила и евроштакетник. Они крепятся к металлической раме при помощи специальных метизов и шуруповерта. Допустимо использование заклепочника. Заклепки прижимают металлические листы с большей эффективностью, чем саморезы. Саморезы можно скрутить, а заклепки демонтировать проблематично.

Большое распространение на Западе имеют сэндвич-панели. Они отличаются небольшим весом, легкостью монтажа и доступной ценой. В магазинах встречаются изделия коричневого или белого цвета.

Не стоит забывать и об аэрографии. Рисунок делает профессиональный художник при помощи спецоборудования. Стоимость его работ, конечно, зависит от сложности рисунка.

Из чего складываются цены?

Особенность ценообразования кованых откатных ворот в том, что составляющими конечной стоимости является довольно большое количество элементов.

  • Материал зашивки – листовой металл, дерево, профилированные листы, поликарбонат или полное отсутствие такого материала, когда ворота получаются «открытыми».
  • Сложность декоративных элементов и их сочетаний. Здесь используется только ручное изготовление, а работа мастеров кузнечного дела довольно высоко оплачивается. Становится понятным, что недорого купить кованые откатные ворота – это практически нонсенс.
  • Создание индивидуального эскиза – при обращении к дизайнеру или художнику.
  • Размер створки влияет на количество материалов.
  • Отдельно считается стоимость откатной фурнитуры и комплекта автоматики.
  • Стоимость материалов для обработки и покрытия металла.

Кованые сдвижные ворота – это всегда эксклюзив, имеющий к тому же огромную функциональность и надежность.

В следующем видео – пример работы конструкции, оснащенной системой автоматики:

Вывод

Оказывается что раздвижные ворота имеют больше преимуществ чем недостатков. Проблемы которые могут возникнуть при эксплуатации достаточно просты для решения, и вполне вероятно что если вы решитесь купить ворота хорошего качества, то даже не появятся.

Как ни странно, но даже со всеми плюсами откатных ворот большинство домовладельцев все же отдают свое предпочтение распашным воротам. Отчасти это происходит из-за стереотипов или желания создать более эстетичное дворовое пространство.

Конечно же, если вы отдаете больше предпочтения удобству использования то выберите сдвижные ворота. В итоге выбор подходящих ворот является индивидуальным, то есть соответствующим вашим предпочтениям.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
