Разбираем в деталях, как собрать и установить откатные ворота своими руками

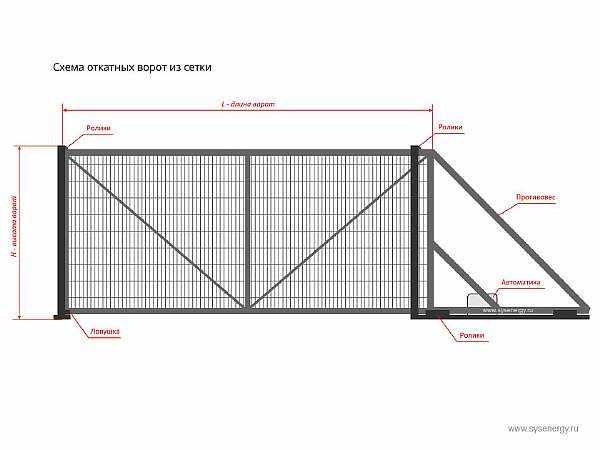

Чертежи и схемы

В качестве примера будет рассмотрен вариант консольной системы с расположением привода в нижней части. В зависимости от месторасположения привода и от стороны открывания эскизы могут незначительно отличаться.

Непосредственно створка ворот крепится к металлическому каркасу, который представляет собой раму, изготовленную либо из металлопрофиля, либо из стальной трубы. К металлическому каркасу приваривается направляющая. Зачастую она представлена в качестве зубчатой рейки, особенно это касается конструкций с электроприводом. Внутрь направляющей балки вмонтировано роликовое основание. Как правило, в консольной системе под роликовым основанием имеются в виду каретки на колесиках.

Направляющая, перемещаясь вправо-влево, передвигает створку ворот в соответствующую сторону, тем самым открывая или закрывая въезд. Поскольку вся сила тяжести створки перемещается на балку и на роликовое основание, для минимизации нагрузки монтируется разгрузочный ролик и улавливатель в нижней части полотна. Благодаря этому в закрытом состоянии консольные ворота не провисают. В некоторых изделиях разгрузочный ролик и улавливатель дополнительно устанавливаются с противоположной стороны, что обеспечивает удержание ворот в открытом состоянии.

Фиксирование воротного полотна в верхней части обеспечивается за счет улавливателя и балки с каретками. Для того чтобы грязь и пыль не попадали внутрь конструкции, используется боковая заглушка. Опорные столбы в обязательном порядке должны быть смонтированы из прочного железобетонного основания, кирпича или из металлической трубы

Особое внимание уделяется и фундаменту для нижней направляющей, в противном случае вся конструкция рухнет под тяжестью собственного веса. Велика вероятность порчи имущества, в том числе и чужого, и риск нанесения увечий проходящим мимо людям

Упомянутый ранее электропривод легко монтируется между каретками, зубчатая рейка фиксируется непосредственно к воротной створке, неподалеку размещается устройство управления, фотофиксаторы и спутниковая навигация.

Изготовление автоматических откатных ворот

Автоматические откатных ворота используются в большинстве случаев на территории с достаточным свободным пространством. Компания «СитиСтрой» предлагает широкий модельный ряд ограждений, различающихся по форме, размеру, наполнению. Мы изготовим для вас ворота в строгом классическом или современном стиле, сделаем оформление с помощью кованых элементов или декоративного орнамента, оснастим полотно надежным электроприводом.

Опытные мастера нашей организации подходят к созданию каждого изделия с творчеством, энтузиазмом и, конечно, соблюдая все технические нормы. Именно поэтому производимая нами продукция пользуется большим спросом. При изготовлении ворот мы используем только качественные материалы и комплектующие известных мировых брендов. По вашему индивидуальному заказу специалисты компании создадут полотна как для парадного въезда в дом, так и для ограждения промышленного предприятия.

Секрет успеха нашей продукции – умелое сочетание всех необходимых технических качеств конструкций с эстетически привлекательным внешним видом изделия. Мы уверено ломаем стереотипы и считаем, что даже промышленные ворота могут быть не только надежными, но и красивыми.

Изготовление бетонного основания

Разметка ямы под фундамент для откатных ворот

В стороне отката ворот, начиная от края проема, вдоль забора отложите расстояние равное половине ширины проезда (это размер бетонного основания в длину). Отступите от плоскости забора примерно 500 мм в глубину территории, по всей длине этого отрезка, и Вы получите периметр ямы, необходимой для изготовления фундамента откатных ворот.

Если столбы забора не могут быть использованы в качестве опорных для откатных ворот – надо с противоположной стороны проема, напротив ямы под бетонное основание, разметить яму под ответный столб. Яма должна быть расположена таким образом, чтобы установленный в ней столб мог примыкать к линии забора изнутри, не заужая проем.

Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

Выемка грунта

Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм. Для Подмосковья глубина промерзания – 1,5 м., соответственно глубина ямы под фундамент – не менее 1,7м.

Изготовление закладного элемента

Для изготовления закладного элемента Вам потребуется швеллер 16, длинной равный длине ямы под бетонное основание, и арматура d 12 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм.

Далее привариваем поперечные связи из той же арматуры.

Установка закладного элемента в готовую яму

Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот

Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

В случае если стандартный зазор в 70-100 мм Вас не устраивает, устанавливать закладной элемент необходимо по уровню ниже проезжей части на желаемое расстояние.

Отдельно хочется остановиться на случаях, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов.

Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.

Закладная деталь для откатных ворот с двумя опорными столбами.

Заливка ямы бетоном

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть, не менее 6 суток.

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

• металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
• металлическая квадратная труба — сечение 40х24 мм;
• две петли металлические дверные (можно полимерные) – ɸ30 мм;
• засов и замок уличный врезной.
• газо- или электросварка;
• болгарка;
• отрезной и шлифовальный круг по металлу;
• шуруповёрт и мощная дрель;
• заклёпочный пистолет;
• краска и кисти;
• отвес или строительный уровень, рулетка на 5 метров;
• строительный угол;
• набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

1. Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.
2. Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.
3. Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.
4. Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.
5. Проверяем их с помощью уголка или уровня.
6. После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.
7. Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.
8. Затем с помощью болгарки и шлифовального круга зачищаем стыки.
9. После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.
10. Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
11. Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.
12. Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.
13. Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.
14. Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.
15. Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
16. Устанавливаем декоративные накладки с ручками на замок.
17. Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.

Простые колёсные откатные ворота с калиткой

(из профлиста своими руками фотографии, инструкция, видео мастер-класс)

Колёсные ворота отличаются от консольных тем, что двигаются они не по кареткам, устанавливаемым перед забором, а по роликам, закреплённым на столбах самого забора. Такой тип откатных ворот встречается немного реже, так давайте же рассмотрим процесс создания колёсных ворот поподробнее.Первый этап:Перед тем, как начинать создавать сами ворота, нужно сначала всё обдумать, определиться с нужными размерами и формой, уточнить для себя материал, из которого лучше всего будет создавать собственные откатные ворота и так далее. И для этой цели лучше всего изобразить схему будущей конструкции ворот, да и не только ворот, перед созданием любого объекта нужно сначала его изобразить, чтобы чётко осознавать то, что вы делаете. Вот так же и поступил создатель данной модели откатных колёсных ворот из профлиста: нарисовал схему.Второй  этап:Что же, схема создана, размеры определены, материалы закуплены, инструменты готовы к работе, можно начинать создавать колёсные ворота с калиткой. Для этого необходимо выкопать яму под столбы, длина её должна соответствовать размерам калитки, а глубина должна быть не менее семидесяти сантиметров. Третий этап:В выкопанную яму по уровню устанавливаются столбы, яма заливается бетоном. Четвёртый этап:На этом этапе необходимо создать каркас ворот, который представляет собой обыкновенную прямоугольную раму из профильной трубы.Пятый этап: На каждый столб устанавливаются на оси вращения ролики, расстояние между которыми должно быть равно расстоянию от верхней горизонтальной трубы каркаса ворот до нижней.Шестой этап: Каркас ворот покрывается профнастилом. Ворота устанавливаются на столбы между роликами и фиксируются.Седьмой этап:На ворота устанавливается ручка. Проверяется готовность конструкции к использованию, если проблем не возникает, такие ворота прослужат долгую службу.

Источник идеи и фотографий видео мастер-класс:Ссылка на первую часть видео мастер-класса: https://www.youtube.com/watch?v=HLDJLDc18OQСсылка на вторую часть видео мастер-класса: https://www.youtube.com/watch?v=6dI-0sCTeq4Оригинальное название: Откатные ворота своими руками простая и надежная конструкция. Изготовление откатных ворот.Автор видео: У Сереги. Делаем сами.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Откатные ворота на винтовых сваях.

(для ворот большого размера)

Ну и, в противоположность вышеописанной модели, я хочу продемонстрировать вам вот такой вариант недорогих консольных откатных ворот из профнастила.

Кстати говоря, на примере этой модели можно рассмотреть решение одной проблемы:Нижняя направляющая с каретками для консольных ворот должна быть зафиксирована по уровню на ровной поверхности, но что делать, если на месте установки ворот одни сплошные ямы? Не засыпать же всё землёй?

В данном случае, создатели поступили следующим образом: в землю они закопали небольшие винтовые сваи, на которую устанавливалась направляющая. В следствие этого, ворота, конечно же, разместились немного выше над землёй, чем могли бы, но это не страшно.

В остальном же процесс создания этой модели ничем не отличается от уже описанных выше, всё внимание на фото мастер-класс и видео на ютубе. Пошаговые фото изготовления:

Пошаговые фото изготовления:

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=CeIqTly4ESoОригинальное название: Откатные ворота и забор на винтовых сваях. ООО «СВ-Фундамент»Автор видео: Строй и Живи

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Откатные ворота своими руками. Пошаговая инструкция

Работы по изготовлению консольных откатных ворот проводят в несколько стадий:

• Проектирование и разметка на местности. Это – наиболее важная стадия, так как ошибки на стадии проекта исправить наиболее трудно. К этой же стадии относится закупка материалов и сбор инструментария.
• Работы по созданию фундамента. Им мы посвятили отдельную главу.
• Сваривание силовой рамы ворот.
• Окраска рамы. На этой стадии также следует тщательно проверить все швы на герметичность.
• Установка роликовых опор и навешивание рамы на место.

Завершающий этап – монтаж на раме обрешетки и подключение электропривода (при необходимости). Также сразу после сборки необходимо проверить, чтобы в закрытом положении ворота находились строго горизонтально. При необходимости их можно отрегулировать, затягивая и отпуская гайки монтажных пластин.

Секционные ворота своими руками читайте в статье: тут

Консольные откатные ворота из профнастила.

(ещё один вариант простой конструкции)

Следующая модель консольных откатных ворот похожа на предыдущую. Но я всё равно хочу продемонстрировать вам процесс их создания.

Итак…

1. Сначала на заборе устанавливаются столбы, на которые будут крепиться ворота, эти столбы представляют собой обыкновенную профильную трубу широкого сечения.
2. Затем, под правым столбом устанавливаются каретки, вдоль которых будут двигаться ворота.
3. Каркас ворот создатели собирают прямо при установке, поэтому следующим этапом на каретки пускается направляющая, к которой прикреплена труба – основание рамы каркаса ворот. На эту трубу устанавливается пять вертикальных столбов, находящихся на равном расстоянии друг от друга.
4. Сверху к столбам в горизонтальном положении крепится ещё одна профильная труба. Верхняя и нижняя горизонтальные трубы соединяются между собой перемычкой.
5. Потом на столбы крепятся фиксаторы для откатных ворот, нужные для того, чтобы ворота не съехали с направления.
6. После того, как все эти действия выполнены, остаётся лишь покрыть каркас профнастилом, и консольные откатные ворота будут готовы.

Пошаговые фото изготовления:

Источник идеи и фотографий видео мастер-класс: https://www.youtube.com/watch?v=ManBeegt-yUОригинальное название: Откатные ворота «СОВА» за 2,5 часа своими руками!Автор видео: Vorota Co
