Варианты расчета осадки фундаментов методом послойного суммирования

Особенности

При расчете фундамента СНиП может оказаться бесценным помощником

Но важно правильно понимать суть изложенных там рекомендаций. Основополагающим требованием будет полное исключение намокания и промерзания подложки под домом

Особенно актуальны эти требования, если грунт имеет повышенную склонность к пучению. Разведав точные сведения о почве на участке, можно уже смело обращаться к строительным нормам и правилам – там приведены скрупулезные рекомендации для строительства в любой климатической зоне и на любых существующих на Земле минеральных материалах.

Следует понимать, что достаточно правильное и глубокое представление могут составить только профессионалы. Когда проектирование фундамента ведется дилетантами, старающимися сэкономить на услугах архитекторов, как раз и получается масса проблем – перекашивающиеся дома, вечно сырые и потрескавшиеся стены, затхлые запахи снизу, ослабление несущей способности и так далее.

Общие особенности подсчета и возможные пути решения

По общему правилу, расчет кубатуры фундамента устанавливается по объему возведенной опалубочной системы. Простыми словами, какая вместимость внутренней полости опалубки, такое количество бетона потребуется для возведения основания.

Необходимое количество раствора поможет осуществить заливку основания за один раз

Установить искомый показатель можно и на этапе проектирования по имеющимся данным на составленном чертеже. При этом выполнение подсчетов вторым способом позволит более точно осуществить расчет и заблаговременно подготовить необходимое количество бетонной смеси.

Наряду с описанными выше способами определения объема, с развитием современных информационных технологий застройщики получили возможность проведения расчета при помощи специальных программных средств, доступных в информационной сети «Интернет».

Особенности расчёта нагрузки от типа основания

После того как определились с глубиной заложения фундамента необходимо рассчитать его ширину и другие параметры в зависимости от его вида. Перед тем, как рассчитать нагрузку на фундамент, определяемся с глубиной его заложения с учетом типа почвы. После этого стараемся определить остальные параметры. Для этого выполняем сбор нагрузок:

  • материалов, из которых будут возводиться стены;
  • деревянных конструкций, стропил, балок;
  • материалов используемых для кровли;
  • предполагаемый вес мебели и людей, которые будут проживать в доме.

Определив все составляющие, необходимо высчитать количество материала и его вес. Полученные результаты умножают на показатель надежности статических нагрузок. Для каждого вида он различен:

  • металл – 1,05;
  • дерево – 1,1;
  • железобетон заводской – 1,2;
  • железобетон, приготовленный своими руками – 1,3;
  • полезные нагрузки – 1,2;
  • снеговая нагрузка – 1,4.

Какие нюансы следует учесть при выполнении расчетов?

Чтобы создать надежную и долговечную несущую конструкцию застройщик должен как знать, как правильно нужно рассчитать расстояние между сваями и глубиной их заглубления. Что касается глубины погружения опор, то для ее вычисления следует учесть тип и сложность почвы. Застройщик должен учесть один важный нюанс. Нижняя часть каждой сваи должна погружаться на 30см глубже нормативной глубины промерзания почвы, определенной для того региона, в котором проводятся строительные работы.

Чтобы рассчитать свайно-ростверковый фундамент, следует учесть такие характеристики:

  1. Степень, с которой будет осуществляться усадка опор при оказании на них вертикальной нагрузки.
  2. Прочностные характеристики материалов, которые будут задействованы при изготовлении ростверка и свай.
  3. Несущие способности оснований опор (если на участке наблюдаются существенные перепады рельефа).
  4. Несущие способности почвы (застройщик должен учесть уплотнение грунта, которое будет происходить в процессе погружения свай).

Расчет осадки свайного фундамента

Такие установки используются для самых разных конструкций, имеют активное распространение благодаря лёгкости монтажа, малозатратности и прочности. Специфика расчета осадки подобных оснований несколько отличается от схем для других оснований. Как быть, когда обнаружились трещины в основании и перекосы дома?

Для начала нужно разобраться, что вызвало этот процесс, понаблюдать за ним, обнаружив или исключив расширение и другие сильные изменения. Есть множество методов для установления точной расчетной осадки и самый из них популярный способ послойного суммирования.

Рассмотрите примеры осадки

Производится осадка методом послойного суммирования опоры дома под влиянием давления в фундаменте, спровоцированной нагрузкой рядом стоящих оснований в таком порядке:

  1. наносятся на геологический разрез очертания фундамента;
  2. подошва делится на горизонтальный, однородный по сжимаемости слой;
  3. рассчитываются стандартные показатели давления, образующиеся в месте пересечения вертикальной оси;
  4. устанавливается величина активной зоны;
  5. по формуле определяется осадка.

Полученные вычисления очень нужны, так как эти цифры сравниваются с допустимой осадкой. Она указывает на деформации, которые, возможно, произойдут в будущем для каждой отдельной конструкции. Если выяснится, что предельная осадка превышает нормы, то добавляются еще сваи, для упрочнения фундамента.

Такая осадка фундамента методом послойного суммирования может проводиться при следующих условиях: грунт у основания – плотное, линейно-деформируемое изотропное тело; невозможно расширение грунта по бокам в фундаменте; опора дома не имеет жесткости.

Выявленная осадка – это стабилизированная деформация, то есть она достигается естественным путем в течение нескольких десятков лет под воздействием грунтов. В глинистых, водонасыщенных почвах стабилизация может выходить за пределы десятилетий до сотен лет.

Причины появления осадки фундамента

Состав грунта – это одна из самых главных причин, из-за которой возникает осадка основания дома. Почва делится на виды и каждый обладает своей прочностью. Самыми прочными видами почвенного покроя являются скальный грунт и дисперсная почва. По-другому эти почвы называют несвязными, так как они не сохранят в себе влагу.


Определение типа грунта вручную

В основе первого вида почвы лежат монолиты, а второй вид состоит из минерального зерна различного размера. Но существуют связные виды почву, они поглощают и сохраняют в себе влагу, поэтому основной составляющей этих типов почвенного покроя является глина, из-за чего слой грунта приобретает свойство подвижности и деформации. В холодное время года, содержащаяся в таких типах почвы влага, замерзает и слой грунта расширяется. Первая причина – связный слой грунта почвы. Вторая причина – особенности конструкции основания дома. Третья причина – неправильно распределенное давление стен на фундамент. При строительстве дома следует учитывать все эти факторы, чтобы в будущем не столкнуться с данной проблемой.

Инструкция по работе с калькулятором

Данный онлайн-калькулятор поможет вам рассчитать:

  • площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
  • объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом
  • количество арматуры, автоматический расчет ее веса, исходя из ее длины и диаметра
  • площадь опалубки и количество пиломатериала в кубометрах и в досках
  • необходимое количество материалов для приготовления бетона — цемент, песок, щебень
  • а также ориентировочную стоимость всех стройматериалов

Шаг 1: Первое — задайте размеры фундаментной плиты — ее длину, ширину и высоту. Далее, заполните параметры для расчета арматуры и опалубки. При расчете арматуры необходимо указать размеры (длину и ширину) ячейки, из которых состоит один пласт (ряд) арматуры, и количество таких рядов (секций) в арматурном каркасе. А также диаметр арматурного стержня. Для опалубки укажите размеры заготовленных досок.

Шаг 2: При расчете бетона имейте ввиду, что количество цемента, требуемое для изготовления одного кубического метра бетона различное в каждом конкретном случае. Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей. Значения по умолчанию для пропорций и количества цемента, песка и щебня даны справочно, так, как обычно рекомендуют производители цемента. Вы можете изменить эти значения в соответствии с вашими требованиями.

Шаг 3: При расчете стоимости стройматериалов, обратите внимание, что стоимость песка и щебня в калькуляторе указывается за 1 тонну. В прайсах же поставщиков цена чаще всего объявляется за кубический метр

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов. В любом случае, расчет все же поможет вам узнать ориентировочные расходы на строительные материалы для заливки фундамента.

При планировании, не забудьте еще про проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

Нормативные документы

Основным документом, описывающим конструкцию и типы фундаментов на свайных опорах, а также регламентирующий их конструирование и расчет считается СНиП 2.02.03-85 «Свайные фундаменты».

Дом на сваях

Более современным документом, разработанным не так давно, является СП 24.13330.2011. В современной редакции СНиП каких-либо значительных изменений не добавлено, хотя некоторые замены и уточнения после появления новых технологий и материалов были внесены. При сомнениях и существенных разногласиях ориентироваться, все же, следует на СП, в которых приведены конкретные примеры.

В Правилах озвучиваются основные запросы, предъявляемые к разработке конкретного типа основания – свайного.

В СП описываются различные типы опор, инженерно-геологические характеристики, рассматриваются нюансы и частные примеры расчетов вновь возводимых зданий, реконструируемых построек. Положения СП 24.13330.2011, равно как и СНиП 2.02.03-85 не применяются к свайным основаниям, строящимся:

  • для сооружений, находящихся под нагружением динамического характера;
  • в вечной мерзлоте;
  • на заглублении, превышающем 35 м;
  • для сооружений, относящихся к предприятиям нефтепереработки.

Несколько советов по заложению фундамента

Многие, особенно начинающие строители, стремясь повысить качество и надёжность основания, допускают некоторые ошибки. Попробуем указать на основные нюансы:

Увеличивая высоту ленты основания можно добиться высокой степени жёсткости. Но данный показатель не всегда приводит к положительным результатам и уменьшает влияния на него нагрузок. Приходиться выполнять армирование фундаментов, которое повышает степень напряжения. Основанию необходимо придать гибкость, тем самым снизить коэффициент жёсткости. Сложно выполнить расчёты деформаций от нагрузки, которые оказывают такие факторы, как морозное пучение или влияния грунтовых вод. Они могут со временем меняться. Поэтому лучше всего обращаться к специалистам для определения типа грунта и влияния климатических условий

Для предотвращения возникновения деформаций основания, следует обратить внимание на мероприятия по усилению, как самого фундамента, так и цоколя со стенами. Для снижения воздействия на основание морозов в зимнее время и демисезонной влаги рекомендуется провести ряд мероприятий по утеплению и гидроизоляции

В том случае, когда они запланированы, то данный фактор надо учесть при расчёте нагрузки.

Если же к этой ответственной задаче приступили самостоятельно, то можно использовать специальные программы например Лира. Это компьютерная программа, которая позволяет выполнять строительные расчёты. Необходимо только правильно ввести все параметры, а техника посчитает и выдаст результат: расчёт фундамента при горизонтальной нагрузке, площадь подошвы и толщину подушки. К тому же, это отличная проверка самостоятельных расчётов. Не стоит забывать и об онлайн калькуляторах.

От чего зависит?

Проектирование фундаментов даже в рамках одного типа может быть довольно разным. Основная граница проходит между основаниями мелкого и глубокого заложения.

Минимальный уровень закладки определяется:

  • свойствами грунтов;
  • уровнем находящихся в них вод;
  • обустройством подвалов и цокольных этажей;
  • расстоянием до подвалов соседних зданий;
  • прочими факторами, которые должны уже учитывать профессионалы.

При использовании плит нельзя поднимать их верхний край больше, чем на 0,5 м до поверхностной части здания. Если строится одноэтажный индустриальный объект, который не будет подвержен динамическим нагрузкам, либо жилое (общественное) здание в 1-2 этажа, существует определенная тонкость – такие постройки на грунтах, промерзающих на глубину от 0,7 м, возводятся с заменой нижней доли фундамента на подушку.

Для формирования этой подушки применяют:

  • гравий;
  • щебенку;
  • песок крупной либо средней фракции.

Тогда каменный блок должен иметь высоту минимум 500 мм; для случая с песком средних размеров готовят основание таким образом, чтобы оно поднималось над подземными водами. Фундамент под внутренние колонны и стены в обогреваемых сооружениях может не приспосабливаться к уровню воды и величине промерзания. Но для него минимальным значением будет 0,5 м. Заводить ленточную конструкцию под линию промерзания нужно на 0,2 м. При этом запрещается понижать ее больше чем на 0,5-0,7 м от нижней планировочной точки строения.

Исходные данные для вычисления

Расчет кубатуры выемки считается одним из важных этапов для определения трудозатрат и стоимостных показателей по выборке земли. По объемам грунта принимают методы исполнения работ, разрабатываются технологические приемы для ключевых процессов строительства, рассчитывают сметы СМР и технико-экономические показатели.

По полученным результатам устанавливается необходимость численности персонала, строительной техники, транспортных машин и стройматериалов.

Площадь является ключом к расчету объема. Большинство формул содержат в себе формулу площади для простейших геометрических фигур от круга до параллелограмма. Для определения кубатуры полученную площадь умножают на высоту. Если котлован не имеет правильной формы, его можно условно разбить на более мелкие классические конфигурации.

Характеристики днища в плане, определяют на стадии проектирования, с учетом геометрии фундамента, методов возведения, а также промежутка для опалубки. Этот параметр будет зависеть от двух базовых характеристик — глубины промерзания почвы и уровня подпочвенных вод по периметру котлована.

Найти глубина выемок можно по проектным данным: от «черной» или «нулевой» отметки плоскости земли до отметки закладки фундаментного основания и понижается на величину толщины снятия растительного грунта, если этот объем подсчитываться дополнительно.

При выборе ширины и длины выемки, имеющей вертикальные стенки должны принимать во внимание характеристику подвала и фундаментов, в том числе толщину изоляционного слоя и опалубку с креплениями. Крутизна откоса котлована — это отношение высоты котлована к длине откоса. На этот показатель влияет качество грунта и высота котлована

Для выполнения расчета объема выемки, потребуется знать ее базовые величины

На этот показатель влияет качество грунта и высота котлована. Для выполнения расчета объема выемки, потребуется знать ее базовые величины

Крутизна откоса котлована — это отношение высоты котлована к длине откоса. На этот показатель влияет качество грунта и высота котлована. Для выполнения расчета объема выемки, потребуется знать ее базовые величины.

Например, если яма имеет габариты:

  • Ширина (В): 10 м;
  • длина (L): 16 м;
  • глубина (Н), 3 м;
  • глубина выемки и длина откоса, 1:2 (один к двум);
  • периметр выемки равняется, 52 м;
  • площадь котлована будет равна, 160 м2;
  • кубатура грунта, 948 м3.

Если у разработчика имеются данные поперечного сечения поля, использование их является предпочтительным при расчете объема. Данные поперечного сечения, обозначены в проекте и представляют информацию о высоте и местоположения точек на грунте. Эти точки могут быть использованы в качестве координат для определения площади.

Расчет осадки свайного фундамента – нормативные документы, требования, формулы

В процесс проектирования дома входит проведение инженерных изысканий грунтов, залегающих на выделенной под строительство площадке, и расчеты конструктивных элементов строения. Определение формы, структуры и габаритов наземных и подземных частей здания сопряжено с направлением, величиной и видами принимаемых нагрузок. Кроме того, учитывается специфика грунтов и детальные особенности дома, указанные в задании на проектные работы. Все эти факторы ведут к разным вариантам и алгоритмам вычислений. В частности, возведение объекта на слабых почвах влечет за собой расчет осадки свайного фундамента, что является одним из способов определения предельных состояний грунтового основания.

Осадка свайного фундамента

Факторы, которые влияют на осадку фундамента, – это конструкция самой постройки и состав самой почвы. Хотя свайные основания отличаются повышенной стабильностью в любых грунтах, при повышенном содержании глины в них они становятся более пластичными и подвижными. Поэтому в этом случае необходимо тщательно рассчитывать длину свай.

На осадку фундамента влияет масса и размеры несущих стен и внутренних перегородок, наличие арок и т. д. Поэтому она может быть неравномерной с различных сторон строения, но тщательный подбор винтовых свай в соответствии с необходимой в каждом случае несущей способностью позволит избежать проседания конструкции.

При определении осадки считается, что нагрузка равномерно распределена по всему периметру основания, который считают монолитным блоком. Верхняя граница такого условного монолита проходит по оголовкам свайных изделий, нижняя – сквозь их наконечники, а боковые – по крайним рядам винтовых свай. Составленный таким образом разрез фундамента позволяет начертить график уплотняющих напряжений, которые способны выдержать слои грунта.

Допустимые осадки свайно-винтового фундамента приводятся в СНиП 2.02.1-83   и они определяются типом постройки:

  • для панельных и блочных бескаркасных домов осадка максимальная осадка не должна превышать 10 см;
  • для сооружений со стальным каркасом допускается максимальная осадка 12 см;
  • для зданий из железобетона значение предельно допустимой осадки равно 8 см и т.д.

Расчет осадки методом послойного суммирования

Чаще всего осадку фундамента рассчитывают методом послойного суммирования. Он предполагает определение осадки отдельных слоев грунта, на которые давит фундамент.

Более подробный алгоритм расчета по методу послойного суммирования выглядит таким образом (рисунок ):

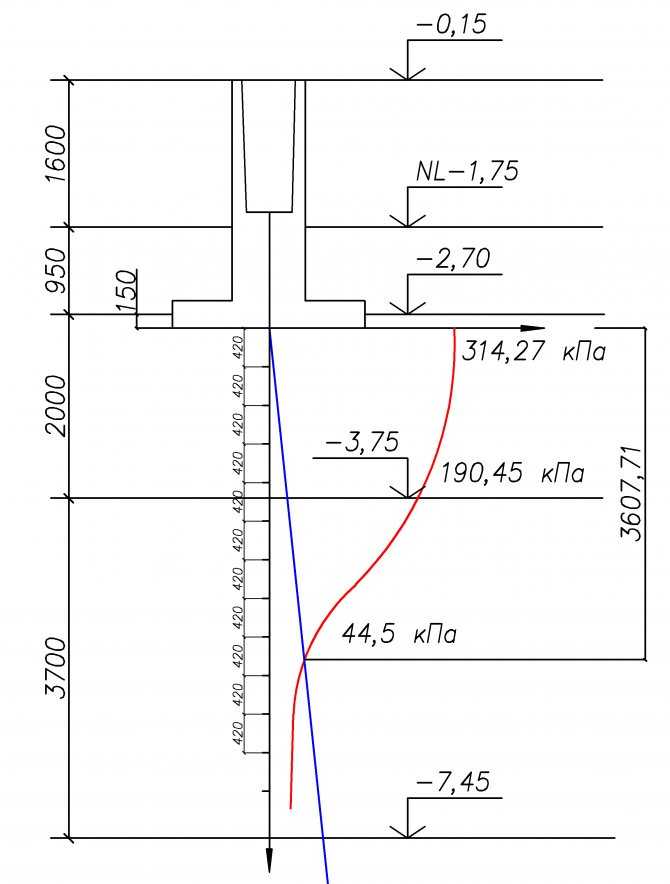

  1. Строят эпюру (график) Pzp, на которую наносят дополнительные напряжения (уплотняющие давления) на фундамент.
  2. Строят график природных давлений Pϫz, предварительно разделив чертеж графика на слои, при этом hi должно быть меньше 0,4b.
  3. Определяют осадку Si отдельных слоев почвы, складывают эти величины и получают окончательную осадку фундамента по формулам:

Si = hi*mvi*Pzi, S = ΣSi.

Величина mvi вычисляется в соответствии с данными компрессионных испытаний, а Pzi – по соответствующей эпюре как среднестатистическое дополнительное давление в i-м слое почвы.

Если мы знаем модуль общей деформации каждого слоя почвы Ei, то осадку можно рассчитать по формуле S = Σhi*β/ Ei*Pzi, где коэффициент β согласно СНиП равен 0,8.

При использовании этого метода предусмотрена линейная зависимость между деформациями и напряжениями. Слои рассматривают непосредственно под центром фундамента, исходя из графика максимальных уплотняющих давлений

При построении зависимости Pzp не учитывается слоистость напластований, боковые расширения почвы, а напряжения принимаются во внимание только по вертикали. Выбираем уровень глубины, ниже которого деформации грунта по нашему предположению отсутствуют, исходя из соотношения Pzp меньше или равно 0,2Pϫz (при Ei больше 5 МПа)

При этой характеристике меньше 5 МПа Pzp меньше или равно 0,1Pϫz.

Пример расчета свайного поля

Чтобы правильно рассчитать количество необходимых свай для строительства двухэтажного дома размером 6х12 из бруса размером 200х200, необходимо провести следующие расчеты:

  1. Если для строительства необходимо 51,9 м3 бруса, масса одного кубометра которого составляет 800 кг, получаем общий вес бруса: 51,9*800 = 41520 кг.
  2. Нагрузка, которая приходится от одного этажа строения на фундамент (при расчетной полезной нагрузке, зависящей от количества проживающих в доме людей, составляет по нормативам 150 кг/м2), составляет: 6*12*150 = 10800 кг. В случае двухэтажного дома эту нагрузку увеличивают вдвое и получают 21600 кг.
  3. Примерная снеговая нагрузка (при значении норматива 180 кг/м2) составит 6*12*180 = 12960 кг.
  4. Складываем все массы: 41520 + 21600 + 12960 = 83 680 кг.
  5. Если предельная допустимая нагрузка на сваю составляет 2500 кг, делим 83680 кг на 2500 кг и получаем необходимое количество свай – 34 штуки.

Расчет нагрузки и осадки свайно-винтового фундамента не требует специализированных инженерных знаний и доступен любому владельцу дома, который хочет сэкономить на услугах специализированных проектировочных фирм.

Несколько советов по заложению фундамента

Многие, особенно начинающие строители, стремясь повысить качество и надёжность основания, допускают некоторые ошибки. Попробуем указать на основные нюансы:

Увеличивая высоту ленты основания можно добиться высокой степени жёсткости. Но данный показатель не всегда приводит к положительным результатам и уменьшает влияния на него нагрузок. Приходиться выполнять армирование фундаментов, которое повышает степень напряжения. Основанию необходимо придать гибкость, тем самым снизить коэффициент жёсткости.
Сложно выполнить расчёты деформаций от нагрузки, которые оказывают такие факторы, как морозное пучение или влияния грунтовых вод. Они могут со временем меняться. Поэтому лучше всего обращаться к специалистам для определения типа грунта и влияния климатических условий

Для предотвращения возникновения деформаций основания, следует обратить внимание на мероприятия по усилению, как самого фундамента, так и цоколя со стенами.
Для снижения воздействия на основание морозов в зимнее время и демисезонной влаги рекомендуется провести ряд мероприятий по утеплению и гидроизоляции. В том случае, когда они запланированы, то данный фактор надо учесть при расчёте нагрузки.

Если же к этой ответственной задаче приступили самостоятельно, то можно использовать специальные программы например Лира. Это компьютерная программа, которая позволяет выполнять строительные расчёты. Необходимо только правильно ввести все параметры, а техника посчитает и выдаст результат: расчёт фундамента при горизонтальной нагрузке, площадь подошвы и толщину подушки. К тому же, это отличная проверка самостоятельных расчётов. Не стоит забывать и об онлайн калькуляторах.

Влияние грунтов на состояние опор для дома

В земле под подошвой развиваются осадки выпирания, которые чаще образуются под краями. Давления перераспределяются по низу фундамента и возникают пластические искажения. Дальнейший рост давления ведет к расширению области деформации и появляется опасность вспучивания почвы из-под подошвы.

Расструктурирование грунта также ведет к созданию опасных зон. Риск возникает при рытье котлована, траншей. При этом обнажается внутренняя структура земли, и на нее влияют негативные факторы, которые ранее сдерживались.

Осадка грунта зависит от следующих условий:

  • метод земляных работ;
  • продолжительность возведения нулевого цикла;
  • устройство водоотведения;
  • мероприятия по сохранности естественной структуры.

Строение грунта нарушается из-за погодных влияний на открытые срезы, динамического напряжения от работы механизмов, подземных газов и влаги. Промерзание увеличивает объем увлажненных слоев и развивает силы пучения, которые иногда превышают осадку ленточного фундамента от внешних влияний. Выпячивание земли негативно влияет при строительстве и при эксплуатации постройки.

Обоснование расчетов

В строительстве всякое действие должно быть строго обосновано. Казалось бы, очевидный факт – перед началом работ следует рассчитать, сколько материала нужно приобретать. Но многие застройщики пренебрегают этим этапом и предпочитают оценивать объем работ «на глаз», вместо того, чтобы провести простейшие математические вычисления. Иногда примерный расчет не подходит – к слову, бетонные работы рекомендуется проводить поточно, без прерывания, иначе обязательно произойдет образование «холодных швов» в ответственных зонах.

Закупить материал с излишком – значит потратить бюджет впустую, а недостача материала приведет к приостановке строительства. Не всегда есть возможность срочно докупить материал, а дополнительный найм службы доставки дорого обойдется, при этом не всякая компания согласится доставлять некомплектное количество монтажных единиц. Излишки материалов редко удается использовать с пользой, к примеру, остатки бетона всегда утилизируют, сливая в технические траншеи. Чтобы избежать бессмысленных затрат нужно определиться с объемами работ и составить небольшую смету.

Простейшая таблица поможет визуально оценить требуемый объем комплектующих, составить ее просто, а пользоваться удобно. В ней, в зависимости от типа возводимого фундамента, указывается объем всех необходимых компонентов с учетом геометрических размеров конструкции. Чтобы посчитать расход материалов для ленточного, столбчатого или свайного фундамента, с учетом запаса, нужно следовать простым указаниям.

Расчет материалов для фундамента (калькулятор) – определяем потребность в цементе

При подготовке бетонного раствора в качестве вяжущего вещества используется цемент различных марок. От характеристик и количества вводимого в бетонную смесь портландцемента зависит прочность, надежность и срок эксплуатации строительных конструкций. Выполняя расчет материала на фундамент, калькулятор, представляющий собой специальную программу, обрабатывает комплекс исходных данных и предоставляет информацию о потребности в цементе для фундаментного основания.

Калькулятор материалов для монолитной фундаментной плиты

На основании этого соотношения определяется количество различных марок цемента на один куб бетона:

  • М100 используется в количестве 160–200 кг;
  • М150 необходимо 200–220 кг;
  • М200 добавляется по 240–280 кг;
  • М250 вводится по 300–330 кг.

С возрастанием марки портландцемента увеличивается его количество в кубометре бетонного состава и составляет:

  • М300 – 320–380 кг;
  • М400 – 400–420 кг;
  • М500 – 510–530 кг.

Ленточный

Наиболее популярным основанием для возведения частного дома считают ленточный фундамент. Он представляет собой своего рода замкнутую ленту из бетона, проходящую под всеми несущими стенами здания.

Как посчитать, сколько кубов бетона надо на фундамент? Калькуляторы, помогающие определить расход цементно-песчаного раствора для заливки, имеются на многих сайтах со строительной тематикой, один из таких представлен в конце данного материала. Чтобы вычислить объем в кубометрах, необходимо знать линейные размеры сооружения: высоту, ширину и общую длину основания.

Бетонирование ленточного основания происходит путем заливки готового цементно-песчаной смеси в деревянную опалубку с предварительно установленной арматурной сеткой. В раствор добавляют крупные фракции (гравий, щебень) для приобретения более высоких прочностных характеристик фундамента.

Размеры основания зависят от габаритов здания, которое планируется возводить. Обычно ширина фундаментной ленты имеет размер не менее 300 мм, высота наземной части — от 400 мм, а глубина может достигать 1500-2500 мм в зависимости от наличия грунтовых вод, глубины промерзания и желания оборудовать подвал. Ленточные фундаменты не рекомендуется устанавливать на пучинистых грунтах, если заглубление опалубки производится менее глубины промерзания.

Длина фундамента будет равняться суммарной длине всех наружных стен, включая внутреннюю несущую стену, под которой также устанавливается основание. В итоге, получив все требуемые значения, можно рассчитать объем бетона для фундамента. Калькулятор в данном случае может и не потребоваться — достаточно перемножить все показатели в метрах и получить искомое число в кубических метрах.

Формула расчета выглядит так:

V=h*b*l, где:

  • V – объем раствора в м3;
  • h – высота в м;
  • b – ширина в м;
  • l – длина ленты в м.

Например, для здания размером 6х6 м и одной внутренней несущей стеной, при высоте фундамента в 2 м и ширине 0,4 м, объем раствора для заливки получится: V=2*0,4*30=24 м3. При той же ширине и высоте фундамента, для дома размером 10х10 и двумя несущими внутренними стенами, вычисление будет выглядеть так: V=2*0,4*60=48 м3.

Данный расчет позволяет высчитывать почти точную кубатуру раствора, но следует помнить, что при транспортировке часть бетона теряется, а также при неплотной опалубке часть бетонного раствора может вытечь, но при этом существует дополнительный внутренний объем, занимаемый арматурным каркасом. Поэтому правильно будет ввести корректирующий коэффициент в сторону увеличения расчетного значения на 2%.

В итоге получаем более точную формулу расчета объема бетона для ленточного фундамента:

V=h*b*l + 0,02*(h*b*l)

Полученное значение округляется до целого числа. Для наших примеров уточненное вычисление будет выглядеть так: для дома 6х6 V=24+0,02*24=24,48 (25) м3, для дома 10х10 V=48+0,02*48=48,96 (49) м3.

Преимущества метода послойного суммирования


Необходимость расчета осадки фундамента методом послойного суммирования

  1. Благодаря методу, можно посчитать усадку практически любого типа основания, независимо от структуры и размеров.
  2. Можно использовать параметры множества слоев грунта, а также учесть уровень расположения грунтовых вод.
  3. Подходит для расчета линейных и монолитных оснований.
  4. Также можно использовать несущие параметры напряжения скальных пород, на которых установлена подошва основания.
  5. Можно использовать не только метод угловых точек. Расчет допустим при использовании любых вертикальных разрезов.

Среди недостатков стоит отметить сложность в расчетах, сделать их может только профессиональный строитель. Также этот метод сложен по времени, поэтому его используют при расчетах оснований для больших массивных зданий с глубоким залеганием подошвы. Для небольших частных домов метод не практикуется.

Особенности

Для строительства можно выделить три типа фундамента:

  • ленточный – полоса из бетона, проходящая под всеми несущими стенами, в состав которой входит железная арматура, песок, гравий и цемент марки не ниже М200;
  • плитный монолитный – мелкозаглубленная плита, равная всей площади постройки;
  • столбчатый – опорная система из столбов, используется при возведении небольших зданий без подвального помещения, при этом расставляются столбы по всему периметру с промежутком до двух метров.

Своё название ленточный вид основания получил из-за внешнего вида, а также конструкции. Ленточный фундамент устраивают по периметру всего дома, включая несущие внутренние стены. Такая конструкция используется для того, чтобы нагрузка распределилась равномерно по всей площади основания. Даже при вспучивании почвы перекоса на здании не произойдёт. Однако при болотистом грунте данный вид основания не подойдёт, в этом случае применяют свайный тип фундамента. Ленточное основание имеет относительно большой объём работ, а также высокий расход материала.

Часто данный вид фундамента с железобетонными перекрытиями возводят для кирпичных или каменных построек и в случае обустройства подвала.

Он достаточно прост даже при возведении своими руками. При наличии крана возведение такого вида фундамента не займёт больше двух дней, а период усадки значительно меньше, чем у монолитных оснований.

Преимущества ленточного фундамента включают несколько характеристик.

  • Относительно низкая стоимость.
  • Лёгкий монтаж.
  • Подходит для любого малоэтажного строения.
  • Скорость. Фундамент для постройки в 100 м2 можно возвести своими руками всего лишь за неделю. На конструкцию ленточного основания влияет рельеф земельного участка, тип почвы, сложность и вес проекта, высота грунтовых вод, а также глубина промерзания грунта.

Плитное основание в силу своей долговечности и надёжности применяют для строительства каменных и кирпичных домов.

Материалы, используемые для возведения – специальные плиты из железобетона и подушка из щебня и песка, укладываемая на дно котлована перед заливкой

При строительстве важно высчитать нагрузку будущей постройки

Главные плюсы данного вида фундамента: простота монтажа и возможность возведения при любом типе грунта. Минусы: для заливки необходимо образовать идеальную ровную поверхность, а также немалые расходы при строительстве ввиду использования железной арматуры и укладки гидроизоляционного слоя. Заливка плитного фундамента происходит по слоям примерно в 15 см.

Столбчатый фундамент – экономичный и надежный для легких построек.

Среди положительных характеристик можно отметить следующие:

  • вне зависимости от времени года и погодных условий, данный вид фундамента можно легко сделать своими руками;
  • бетонные сваи ставятся на любых поверхностях, даже на крутых склонах;
  • дешевизна материалов.

Расчет фундамента на дом – калькулятор затрат

Как рассчитать фундамент дома самому

Определившись с методикой расчета количества бетонного раствора и применяемого для его изготовления портландцемента, можно приступать к определению общего уровня затрат на возведение фундаментной основы.

Общий объем расходов включает затраты на приобретение следующих материалов:

  • речного или карьерного песка средней крупности;
  • портландцемента необходимой марки;
  • среднефракционной щебенки.

Необходимо также учесть расходы на покупку:

  • стальной арматуры, предназначенной для изготовления каркаса;
  • досок, фанерных щитов или металла для сборки опалубки;
  • вязальной проволоки, используемой для соединения стальных стержней;
  • метизов, используемых для сборки опалубочной конструкции.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
