Печь для бани своими руками: 4 вида с чертежами, фото и порядовкой

Советы и рекомендации

Специалисты советуют при изготовлении печи из металла для бани придерживаться нескольких несложных рекомендаций, таких как:

необходимо помнить, что металл подвержен деформации под действием высоких температур. Следует правильно подбирать оптимальную толщину материала;
слишком толстый металл станет причиной неэкономного расхода топлива и увеличения времени разогрева помещения;
в целях оптимизации рекомендуется конструировать дымоотвод так, чтобы он проходил через бак с водой;
отделка металлической конструкции должна обеспечивать проток воздуха;
печь из листов с пониженным содержанием углерода без труда «переживёт» возможные ремонтные работы;

чтобы избежать ситуаций, когда печь дымит, рекомендуется приобретать готовые блоки дымоходов;
основанием для печи может быть цементный пол, лист металла или участок, покрытый огнеупорной плиткой;
стоит помнить, чтобы протопить дровяную печь, необходимо время и существенный объём топлива;
эффективно топить печь из металла только в небольшом помещении;

выбор места расположения источника тепла играет решающую роль для эффективности бани;
вблизи от корпуса печки обязательно следует покрыть стены несгораемыми материалами;
после завершения монтажа рекомендуется сделать отделку из кирпича или камня. Это позволит избежать случайных ожогов и сделает печь более привлекательной.

В России париться в бане – этой целый ритуал, обычай. Позитивное влияние парилки на физическое здоровье известно с древних времён. Многие медицинские терапии сегодня не обходятся без русской бани. Трудно переоценить её значение при лечении разных недугов. Современная диетология с помощью веника и парной избавляет от избытков веса. Баня омолаживает и снимает усталость и стресс.

Печь – это центральная составляющая каждой бани. От грамотного выбора конструкции, удачного расположения и правильного монтажа зависит оптимальный прогрев помещения и качество пара.

Возможные сложности

Одинаковые швы — сложная задача для начинающего. Решение: сделайте направляющие из металлических прутов. Диаметр — 3 или 5 мм. Перед укладкой ряда печи положите их на края кирпича и прижмите следующий блок. Достаньте пруты. Оставшиеся зазубрины исчезнут сами после завершения ряда.

Если раствор для укладки не «схватывает» кирпичи, смочите их водой. Так сцепка станет надёжной.

Во время возведения погрешности незаметны, но в конце можно увидеть их все. Решение: проверяйте каждый ряд печи по горизонтали и вертикали строительным уровнем.

При несоблюдении техники безопасности при кладке печи можно повредить руки. Наденьте перчатки с резиновыми накладками и оберните суставы пальцев изоляционной лентой.

Какие материалы применяются для создания банных печей

У каждого хозяина свои требования к бане. Одним нужна основательность и возможность организовать длительный отдых для себя, семьи, компании друзей. Другие хотят построить баню в кратчайшие сроки и обеспечить ее простым в установке источником тепла. Огромное количество людей желает быстро протапливать помещение и начинать париться. Материал, из которого изготовлена банная печь, может своими свойствами удовлетворить ряд потребностей своего владельца.

Кирпичная

Кирпичные банные печи — это основательные, долговечные, мощные решения. К сожалению, они быстро выходят из моды. Причина этого явления понятна: конструкция банной печи из кирпича сложна, для возведения требуется работа мастера высочайшей квалификации. Факт недостатка настоящих мастеров не может не вызывать сожаления. Кирпичная печка для бани очень привлекательна и имеет множество достоинств.

Отличная тепловая инерция. Тщательно прогретые кирпичные дровяные печи способны сохранять тепло долгие часы. Это хорошо не только для парилки: тепловая инерция позволяет высушивать помещение.
Количество выделяемого тепла огромно. Кирпичная печь на дровах прогревает большой объем помещения.
Высокий уровень пожарной безопасности. Температура поверхностей кирпичной кладки недостаточна для возгорания окружающих предметов.

Наконец, ни одна железная печь не заменит кирпичную. Последняя полностью органична: она выглядит как естественная часть русской бани. Поэтому ценители жанра и впечатления обязательно стараются возвести именно кирпичную печь, даже не глядя на ее недостатки:

конструкция тяжелая и должна устанавливаться на фундаменте;
велика стоимость материалов и производимых работ;
печь занимает много места.

Металлические

Печи, для изготовления которых используется сталь или чугун, имеют большую популярность у потребителей. Высоко оценивается относительно малая масса конструкций, простота их монтажа, размещения. Металлические печи для бани быстро растапливаются, прогреваются, отдают интенсивный поток тепла. Агрегаты данного типа изготавливаются из разных материалов.

Выпускаются металлические печи из чугуна, из нержавейки, из сталей широкого ассортимента толщин и сортов. Агрегаты используют самые разные типы топлива. Есть решения на газу, дровяные, комбинированные. Электропечь позволит полностью отвязаться от источника ресурсов, избавить себя от контроля горения, автоматизировать процесс поддержания температуры.

Все металлические печи обладают рядом несомненных достоинств:

просто устанавливаются;
мало весят и не требуют отдельного фундамента;
относительно быстро прогреваются (зависит от конструкции);
отдают много тепла.

Но те, кому понравилась компактная газовая металлическая или электропечь, должны помнить о недостатках таких агрегатов.

Главный — это очень маленькая тепловая инерция. Металл быстро остывает. Сохранять тепло помогут только камни.
Кроме этого, решение из стали нужно выбирать очень тщательно. Мощность рассчитывают по характеристикам помещения.
Печь из металла заставит постоянно следить за процессом горения, подкидывать дрова или подавать другое топливо.

Гораздо лучше простых стальных выглядят чугунные печи. Такие конструкции массивны, обладают неплохой тепловой инерцией, не требуют ухода и работают до 40 лет. Они полностью безопасны, однако агрегат такого класса могут позволит себе единицы. Причины просты:

печь из чугуна по массе сравнима с кирпичной, требует фундамента для установки;
чугунные печи достаточно хрупкие, металл, из которого они делаются, может расколоться от удара или резкого перепада температуры;
стоимость конструкции очень внушительна.

Именно сочетание хрупкости, трудности транспортировки большой массы, ценника на изделие сделало чугунные печи уделом людей богатых, ценящих стиль и уникальность.

Последний тип нагревательных установок для бани — простые и доступные всем буржуйки из металла. Это может быть достаточно сложное устройство. Сделанная из обычной стали, компактная буржуйка легко оснащается узлом с теплообменником, на нее можно установить блок с баком для воды. Такая маленькая печь очень быстро растапливается, однако совершенно не держит тепло. Ее единственное достоинство заключено в простоте и легкости перемещения с места на место. Буржуйка — идеальное решение для мобильной бани.

Конструкция банной печи своими руками

Банные печи заводского изготовления очень сильно отличаются друг от друга по своей конструкции, не говоря уже о печах, сделанных своими руками. Они могут быть любых форм и изготавливаться из различного материала, например, стальных листов, бочек, труб. Банная печь своими руками может быть изготовлена таким образом: в одном помещении находится топка, а в другом печь.

В основном металлические конструкции состоят из топки, каменки и бака с водой .

В топке происходит процесс горения, поэтому делается дверца, через которую будут загружать дрова, и отверстие для воздуха – поддувало. Золу удаляют через специальную решётку – зольник.

От топки раскалённый воздух поступает в каменку, которая наполнена камнями. Чтобы теплообмен был оптимальным, камни укладывают на решётку, соединяющую топку и каменку. Для опрыскивания камней водой, сбоку печки делают специальную дверь. Затем горячий воздух поднимается к баку с водой. Воду в бак заливают через верх, а для его слива внизу бака приваривают кран.

Из чего делаются металлические печи для бани

Необходимые материалы и детали:

Стальной лист, имеющий толщину 8 мм.
Труба из металла толщиной 5–10 мм.
Квадрат 10х10 мм.
Дверцы для топки, поддувала и каменки.
Дымоход.
Колосник.
Кран для воды.

Необходимые рабочие инструменты:

болгарка;
ножницы по металлу;
аппарат для сварки;
измерительный инструмент.

Изготовление топки печи для бани из металла

Многие чертежи металлических банных печей своими руками предусматривают использование уже готовых элементов. Это могут быть решётки и дверцы. Выбирают именно эти элементы, потому что изделия из чугуна фиксируют по-другому.

Чтобы изготовить топку, необходима металлическая труба длиной около 2 метров, стенки которой должны иметь толщину в 5–10 мм. Её делят на два отрезка: для топки и каменки (0,9 м) и для бака (0,6 м). Остаток потребуется, чтобы изготовить поддувало и дверцы для топки.

В трубе делается отверстие для поддувала шириной в 0,2 м и высотой в 0,5 м. Затем над ним следует приварить металлическую пластину, на которую укладывают колосник. Приобрести его лучше в магазине.

Изготовление каменки

Дверь печной топки должна иметь размеры 20х25 см. Над ней для каменки приваривают пруты. Так как каменка весит очень много, то приваренные пруты или квадрат должны иметь размер не меньше 10 мм. При этом дверца каменки должна выходить в парилку, а топка должна располагаться напротив входа.

После этого каменку почти до верха наполняют специальными камнями. Это может быть диабаз или талькохлорит. Под запретом камни, содержащие слюду. Она способствует выделению угарного газа, опасного для жизни.

Гранит тоже не желательно класть в каменку из-за его крупных кристаллов, которые под воздействием высоких температур начинают крошиться. Лучше всего использовать камни с мелкими кристаллами небольшого размера.

Над каменкой следует приварить металлическую крышку для дымохода. После этого устанавливают бак с водой, хотя во многих банях он и не требуется.

Изготовление бака для нагрева воды

Чертежи печей из металла своими руками предусматривают, что местоположение водного бака будет над каменкой. Над ней приваривают пластину толщиной 8 мм, в которой для дымохода делают отверстие диаметром 150 мм. Затем к пластине приваривают трубу дымохода и заготовку трубы для бака. Отверстие для трубы делают рядом с задней стенкой конструкции.

Часть бака со стороны дымохода закрывают полукругом, изготовленного из стального листа, в котором делается отверстие для трубы дымохода. которую к нему приваривают. Другая часть бака будет наполняться водой. Для него делают специальную крышку с ручкой.

При создании чертежей железной печки для бани своими руками особое внимание уделяют дымоходу, а конкретно, местам его прохождения через крышу. Это необходимо потому, что при топке труба нагревается очень сильно, и чтобы она не загорелась, её следует изолировать

Чтобы была нормальная тяга, её располагают на определённой высоте.

Конструкция печи

Любая печь для бани состоит из нескольких обязательных элементов:

Зольник. Он расположен сразу под топкой, поэтому в него попадает зола, остающаяся после сгорания топлива. Резервуар следует время от времени очищать от золы.
Поддувало. Это специальная дверка, которая обеспечивает доступ воздуха в топку, в результате чего топливо лучше горит.
Задвижка в дымоходе. Такой заслон обеспечивает тягу в печи. Чем шире она открыта, тем интенсивнее и быстрее сгорает топливо в печи. После полного прогорания и остывания углей и печи, эти заслонки полностью перекрывают, чтобы сохранить тепло. Если же угли еще тлеют, то во избежание отравления угарным газом, оставляют зазор в 2 см для вентиляции.
Змеевик или котел. В этих элементах, встроенных в топливный отсек, происходит нагрев воды. Выходящий из них пар создает в бане нужный микроклимат, кроме того, воду не нужно будет кипятить дополнительно.

Каждая из разновидностей печей отличается своими характеристиками, которые нужно учитывать при выборе оптимального варианта для создания определенных условий в бане.

Различают такие печи, как:

На дровах. Такая конструкция печи является наиболее привычной и распространенной. В нее входит топка, колосники, зольник и дымоход. Материалом для печи может быть кирпич, либо металл. Примечательно, что подобные конструкции при небольших габаритах способны быстро и эффективно прогреть даже просторное помещение. Их часто применяют в постройках, куда не подведено центральное газоснабжение. Именно дровяную печь для бани сварить своими руками проще всего. А приятным бонусом является легкое потрескивание дров во время горения, которое успокаивает и умиротворяет.
Чугунные. По технологии работы такие печи бывают постоянного и временного горения (детальнее: «Как выбрать печь чугунную для бани – советы и рекомендации»). Конструкции временного действия протапливаются дровами. Пользоваться парной можно начинать только после полного сгорания топлива. А вот печи постоянного подогрева работают на газе или жидком топливе. В этом случае находиться в парной можно все время, пока печь топится, причем пар распределяется по комнате равномерно, да и прогревается она намного быстрее.
Электрические. Установки такого типа выпускают в различных размерах, мощности и эффективности. Такие печи способны быстро догнать температуру до необходимых показателей, они долговечны и хорошо отдают тепло. По стоимости электропечи не очень затраты, к тому же, для них не нужен дымоход.
Для финских саун. Сама конструкция таких печей предполагает выработку сухого пара и высокой температуры в парной. Они могут быть как электрическими, так и на дровах. При наличии специальных чертежей, сварка печи для бани финского типа может быть произведена самостоятельно (подробнее: «Какая финская печь для бани подойдёт лучше всего»).

В частности, дровяные печи допускается топить и другими видами твердого топлива, например, углем или брикетами. Качественный чертеж печи для бани из металла позволит создать долговечную и надежную печь.

Печь для бани из колесных дисков и кирпича

Использовать для изготовления печей дики от автомобилей начали не так давно, но этот вид самоделок быстро распространяется. Материал практически бросовый, металл хороший, размеры есть разные, можно соорудить агрегат любой мощности. Для данной печи использовались диски от ЗИЛ-160. Они имеют идеальные размеры — высоту 250 мм, диаметр 500 мм, а толщина металла — 7 мм.

Для печки-каменки требуется диски — 4 шт и керамический полнотелый кирпич (около 60 штук). Лучше печной, но можно и обычный, главное — хорошего качества. Для отвода дыма потребуются две стальные трубы диаметром 160 мм, длиной 50-60 см, с толщиной стенки 5-6 мм. В трех дисках приваривают дно и заваривают отверстия (накладками из металла не менее 5 мм толщиной).

Под данную печь требуется отдельный фундамент () — масса получается солидной. На рисунке фундамент преднамеренно сделан ниже уровня пола, чтобы часть зольника оказалась в подполе. Это способствует хорошей вентиляции, сушит доски после процедур.

Нижняя часть складывается в полкирпича. Размеры ее 625*265 мм. Устанавливается дверца поддувала, колосниковая решетка, дверка закладки дров.

Печь-каменка для бани из колесных дисков и кирпича

Берем диск без дна. К нему на прутках привариваем круг диаметром 380 мм из металла толщиной 5 мм. Если есть возможность, его лучше сделать вогнутой формы. Это рассекатель, который заставляет дым двигаться по сложной траектории, улучшая теплосъем.

На одном из дисков без дна привариваем рассекатель

Диск с рассекателем устанавливаем на кирпичный корпус печи. Берем диск, ставим его дном вниз на установленный, привариваем их по кругу. В центре дна вырезаем отверстие и ввариваем трубу. Это — каменка. К ней при помощи ножек (4-6 штук), сделанных из арматуры диаметром 12-60 мм, длиной 200 мм, крепим еще один диск с дном. Если хотите закрытую каменку — сделайте съемную крышку. Надо поддать пара — окрыли, воды налили, потом снова закрыли.

В нем тоже требуется проделать в центре отверстие и приварить к нему кожух-переходник, в который вставляется дымовая труба (на рисунке узел обведен красным). Этот кожух немного больше наружного диаметра трубы. Оставшийся зазор при сборке можно забить асбестовым шнуром, заполнить глиняным раствором, на который складывали кирпичный низ печи.

Средняя часть банной печи из автомобильных дисков

Далее варим еще один рассекатель. Это чаша, диаметр которой на 30-60 мм меньше диаметра диска, высота бортиков 50-60 мм. Чашу делаем из металла толщиной не менее 4 мм. Устанавливаем рассекатель внутри третьего диска на ножки из той же арматуры, высотой 50 мм (количество — 3-5 шт).

Четвертый диск используется как бак для нагрева воды (объем 40 л). Если греть ее будете другим способом, можно сюда сложить камни или обойтись вообще без него.

Этот диск тоже должен иметь герметичное дно с приваренной в центре дымовой трубой. В нижней части привариваем штуцер для слива воды. Вверху делаем крышку. ее можно сделать из металла толщиной от 2 мм. Удобно, если крышка состоит из двух половин.

Бак для нагрева воды и проход через перекрытие

Это бак можно не приваривать. По краю нижнего колесного диска можно уложить асбестовый шнур, вымоченный в глине. Сверху уложить немного глиняного раствора, поставить полученный бак и придавить.

Последнее — потолочная разделка. Можно поставить выше сэндвич-трубу, шиберную заслонку и стандартный или самодельный проходной узел, а можно сделать разделку из кирпича.

А это — как выглядит уже готовая печь для бани из колесных дисков и кирпича

Для поддержания разделки к трубе крепится металлическая площадка, она фиксируется дополнительно при помощи ножек. Сама разделка кладется в полтора кирпича, имеет 5-6 рядов, сечение дымового канала — квадратное. Между первым и вторым рядами устанавливается печная задвижка (кирпичи подрезаются)

Верхняя часть дымохода может быть из сэндвича, можно поставить асбестовую трубу, а можно — металлическую, только ее необходимо будет обернуть термостойкими теплоизоляционными материалами (чтобы не выпадал конденсат). Только обратите внимание, общая масса дымовой трубы не должны быть больше 50 кг — это предельная нагрузка, которую может выдержать конструкция

Как построить в бане печь с открытым типом каменки

Схема печи с открытой разновидностью каменки проста в исполнении. Её габариты 102 на 62 см. Этого достаточно для получения функциональной семейной парной с обеспечением пара и тепла в девяти квадратных метрах бани.

Футеровку в данном варианте не выполняют, поэтому строят печь из высококачественного кирпича марки М150, добиваясь очень тонких швов.

Этот вариант не дорогой, но и недолговечный — раз в два года реставрируют швы, подмазывая их свежим раствором. Камни укладывают на плиту, расположенную над топкой печи. Плита бывает металлической или чугунной.

Такая печь имеет два варианта схем:

с выносной ёмкостью или расположенной вверху;
с нагревом воды от трубы, проложенной через топку.

Каждый строительный процесс начинают с подготовительных работ.

Так как кирпичная печь весит более 500 килограммов, и во время ее эксплуатации возможна просадка пола бани, то под прибор необходимо построить фундамент.

Фундамент

Пошаговая инструкция устройства фундамента для печи:

Зная размеры печи, рисуют разметку на земле с запасом в полкирпича.
Выкапывают котлован глубиной от 0,5 до одного метра.
Исключают слишком близкое соседство с основанием самой бани. В случае движения грунта трение станет разрушительной силой для печи и самой бани. Допускается расстояние 5 сантиметров. По завершении работ зазоры заделывают речным песком.
Дно котлована выравнивают и утрамбовывают.
Выбор связующего раствора диктуется качеством грунта: если сухой, то готовят известково-цементный раствор (6:1) с некоторым количеством речного песка. Для приготовления известковой связующей смеси смешивают песок с известью (2:1). Цементный раствор изготавливают, смешивая песок с цементом (3:1).
На дно котлована укладывают поочерёдно по 10 сантиметров песка и щебня. Затем утрамбовывают.
Сверху располагают гидроизоляционный материал, заводя плёнку на стенки повыше.
Заливают в котлован смесь и оставляют до абсолютного затвердения. Это займёт примерно неделю.
После застывания поверхности на неё выливают свежеприготовленный жидкий раствор, который растечется строго горизонтально.

К этапу кладки печи приступают спустя 14 дней, когда основание печи высохнет окончательно. Раствор готовят из извести, глины и песка (1:1:4).

Постройка печи из кирпича своими руками

Топливная часть выкладывается огнеупорным кирпичом и снабжается колосниковой решёткой, остальная часть выполняется из обыкновенного красного кирпича.

Кладки всех печей для бани имеют однотипные технологии, но в каждом случае к выполнению швов подходят ответственно. Герметичность швов — это залог того, что в помещение не попадут вредные угарные газы.

Порядок работ:

Перед началом кладки печи на подготовленном основании размещают гидроизоляционное полотно из рубероида в два слоя размерами на 5 сантиметров больше габаритов фундамента.
Чтобы кирпич не вытянул влагу из связующей смеси, его перед использованием насыщают водой, опустив в нее на 1—3 минуты.
Готовят однородный и вязкий кладочный раствор из песка с глиной, взятых в равных количествах.
Раствор кладут на всю плоскость кирпича тонким слоем, чтобы получился герметичный, заполненный шов не более 3 мм. Направляющие из трехмиллиметровой проволоки между плоскостями обеспечат качественный шов. После прижимания проволоку извлекают и удаляют излишки смеси с двух сторон.
Завершая каждый ряд печи, проверяют значения величин углов.
Перевязка (смещение) кирпичей в последующем новом ряду обязательна.

Важно! Нельзя использовать рядом жаропрочный и обычный кирпич, так как различная теплоёмкость этих материалов грозит быстрым разрушением печи

Кирпичная классическая и железная печка

Самый простой проект кирпичной банной печи включает в себя топочную камеру из глиняного из огнеупорного кирпича, зольную камеру под топочной, решетку для камней, дымоходные каналы, рубашку для нагретой воды, дверцы камер – зольника и топочной. Кирпичи кладутся только на глиняный раствор, так как цементо-песчаный будет растрескиваться при нагревании. Это – довольно тяжелая конструкция, поэтому требует заглубленного и прочного фундамента.

Заняться печами и их усовершенствованием может любой желающий, потому что материал всегда под рукой – это обычный или бутовый камень, огнеупорный кирпич. Стенки топки делают толщиной 13-25 см (по размеру кирпича), при использовании камня берут валуны весом не более 1-5 кг, чтобы они не растрескивались при нагревании. Используют гранит, бутовый камень или голыш – кремневые породы трескаются даже при небольшом нагреве. Для увеличения теплоотдачи и времени инерции в кладку добавляют железные чушки из расчета 1:4. Котел или резервуар для горячей воды устанавливается на опорные столбы в топке, или делается подвесным. Колосники должны быть только чугунными.

Фрагмент кладки кирпичной печки для бани

Конструкции из чугуна или стали имеют намного меньшие габариты, их теплоотдача выше, а корпус печи нагревается быстрее. К тому же, перед тем, как сделать печь для бани из железа, не нужно обладать опытом печника и каменщика – пригодится только умение обращаться со сварочным аппаратом. Материал для таких агрегатов – самый распространенный: листы железа, металлические бочки, газовые баллоны, и т.д. Корпус может быть любой формы и размеров, что тоже удобно.

Минус таких устройств – недостаточная безопасность. Недостаток превращается в достоинство обкладыванием корпуса кирпичами – тогда печь увеличит теплоотдачу и не будет опасной. Топить такую печь рекомендуется только дровами – самодельные газовые или электрические модели могут представлять опасность при неправильной эксплуатации или ошибках в чертежах.

Этапы кладки

Особенности и требования

К печке в бане, как и к любому другому оборудованию, предъявляют определенные требования не только из-за того, что она должна доставлять удовольствие при эксплуатации, но еще и потому, что она может быть пожароопасной.

Печь устанавливается на отдельном фундаменте (исключение – мобильные варианты).
Она обязательно должна отвечать требованиям герметичности, в идеале не должна иметь ни одного зазора, или трещины.
Деревянная отделка, которая находится в непосредственной близости от печки, обрабатывается с помощью антисептика, и чтобы обеспечить ее пожаробезопасность, не желательно обшивать покрытием из металла.
Необходимо соблюдать безопасную дистанцию до частей из металла у печки до любых предметов, изготовленных из горючих материалов (пластик, дерево и так далее).
Зольника размещают так, чтобы его дверца находилась не ниже 15 см от уровня пола.
Потолок и верх печки должны быть разделены не менее, чем полуметром свободного пространства.
Пол вокруг печи зашивают при помощи металлических листов.
Обычно печку располагают рядом с предбанником.

Когда используют твердое топливо, сгорать оно должно полностью. Еще одно обязательное условие – полная герметичность дымохода и топки печки, чтобы она обладала высоким КПД.

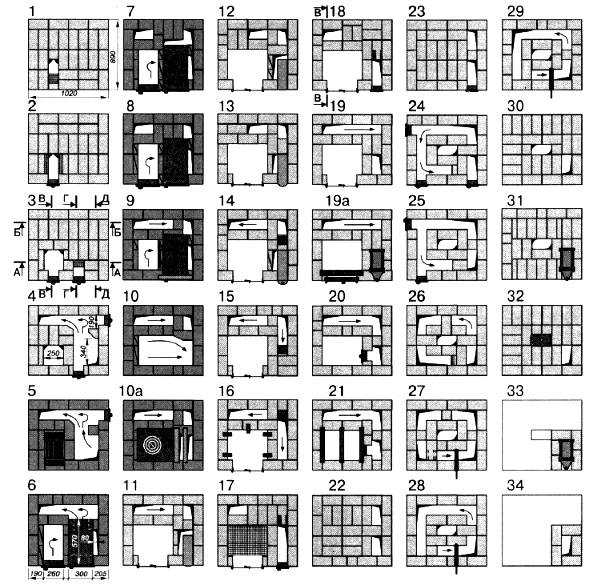

Печь для бани своими руками, чертежи и порядовки
