Изготовление и установка печки для бани своими руками

Печь-каменка для бани своими руками

Существует множество вариантов постройки банной печи-каменки своими руками. Например, можно сделать печь-каменку для бани из железной бочки. Это, пожалуй, один из простейших вариантов. Крышка и днище бочки убираются и получается, таким образом цилиндр. Половину бочки заполняем поставленными ребром кирпичами. На кирпичи устанавливается колосниковая решетка и оставшееся пространство бочонка заполняется на две трети камнями. Устанавливаем дымоход и накрываем бочонок крышкой. Конечно, несмотря на простоту установки, этот вариант не самый удобный в эксплуатации.

Если предполагается использовать печь в маленьком помещении, то можно сварить небольшую печку-каменку излистовой стали и выложить внутри кирпичом. Для стен топки достаточно полкирпича, а для дымохода еще в два раза меньше. Такая печь удобна в эксплуатации, довольно быстро прогревается и топлива для ее разогрева потребуется немного.

металлической печки-каменки без использования кирпича

Итак, давайте подробнее рассмотрим этот способ создания банной печи-каменки своими руками. На рис. 1. представлена металлическая печь-каменка. ​ Она не потребует особых финансовых затрат и выглядит достаточно эстетично. Конструкция должна отапливать предбанник, мойку и непосредственно саму парилку.

Необходимые материалы:

• Лист стали толщиной от 8 мм или просто металлическая труба диаметром от 50 см;
• Арматура диаметром от 10 мм;
• Колосник;
• Труба для установки дымохода диаметром от 100 мм;
• Дверцы для зольника и топки;
• Емкость для воды из прочного металла объемом от 1 м³;

Необходимый инструмент:

• Сварочный аппарат;
• Болгарка;
• Отрезные и зачистные круги.

При наличии всего вышеперечисленного можно приступать к изготовлению печи-каменки. Перед началом производства самой печи необходимо учесть, что если ее вес будет превышать 600 килограммов, то никак не обойтись без фундамента. Он должен быть заложен приблизительно на 0,5 метра и по ширине заходить за стенки отопительного агрегата на 5 см. если же предполагается меньший вес печи, то возможна установка без фундамента, просто на бетонный пол.

Инструменты и материалы

Для того, чтобы изготовить печь для бани своими руками, понадобятся следующие материалы:

• Листовая сталь. Оптимальная толщина — 2 — 3 мм. Листы большей толщины дорогие и тяжёлые, меньшие могут быстро прогореть. И только для топки лучше взять лист потолще, например, 5 мм.
• Чугун для колосниковой решётки. Если в конструкции печи между зольником и поддувалом предусмотрена колосниковая решётка, лучше купить её готовой или изготовить из чугунных балок — этот материал более огнеупорен.
• Асбестовая нить. Заплетённая в шнур, она служит для герметизации соединений.
• Специальная огнеупорная краска для финишного покрытия.

Для топки лучше взять не обычную чёрную сталь, а хромистую, с содержанием 13% Cr. Она держит более высокую температуру и не прогорает.

Минимальный набор необходимых инструментов выглядит так:

• Инверторный сварочный аппарат с набором электродов, маска, краги.
• Углошлифовальная машина (болгарка) с отрезным и шлифовальным кругами по металлу.

• Дрель с набором свёрл по металлу.
• Набор слесарного инструмента: молоток, пару напильников, плоскогубцы.

Банная печь из металла: чертежи, инструкция по монтажу

Современное возрождение интереса к банному делу связано с ошеломляющим открытием медиков, утверждающим, что секрет русской, а вместе с тем и финской бани раскрыт. Следствием данной популяризации парной стала печь для бани, изготовленная своими руками. Это связано с тем, что современный рынок до сих пор не в состоянии полностью удовлетворить потребительский спрос на банные печи, а также с неоправданно высокой ценой на указанные агрегаты.

Кроме того, финская и русская бани являются местом не только для помывки, но и для сложных оздоровительно гигиенических процедур, полностью восстанавливающих энергетический потенциал души и тела. Условия, создаваемые на серийном производстве, не позволяют предусмотреть сочетание конкретных местных факторов, в связи с чем, профессиональные ценители бани зачастую предпочитают сконструировать банный агрегат самостоятельно, а не приобретать заводской, изготовленный по безликим стандартам.

Выбор оптимального размера печи

Первый шаг ‒ рассчитать объем отапливаемого помещения. Поэтому измеряем ширину, длину, высоту парной и перемножаем между собой. Результат нужно поделить на два. Полученная цифра ‒ приблизительное количество киловатт, которое потребуется на обогрев помещения. Но нужно учитывать, что сверху еще будут лежать камни, которые придется нагреть, воду, чтобы мыться. То есть количество киловатт умножаем еще 3. Полученная цифра подойдет для утепленной парной, в которой душевая находится отдельно. Для неутепленной бани это значение умножается еще на 1,5.

Чтобы понять, какой понадобится объем топки, конечную мощность делят на 0,5‒0,6. Результат получают в литрах. Для вычисления линейных размеров объем топки возводят в кубический корень.

В размерах банной печки важно придерживаться следующих пропорций:

1. Объем топки к сечению дымоходной трубы должен находиться в соотношении 1 к 10.
2. Габариты топки к площади помещения ‒ 1:50, 1:70.
3. Глубина топки к общим размерам печи ‒ 1:2, 2:3.

Самыми популярными размерами печей считаются следующие:

1. Размер топочной части 55*55 см. Высота печи 90‒143 см. Средняя мощность 16 кВт. Может помещать от 60 до 150 кг лежачих камней. Хватит для обогрева помещения до 22 куб. м в объеме.
2. Габариты топки 63*63 см. Высота печки от 98 до 158 см. Получится выполнить загрузку камней на 70‒170 кг. Чтобы нагреть за час парную, хватит объема 35 куб. м. Средняя мощность 28 кВт.
3. Большая топка 73*73 см имеет вместительность до 250 кг камней. Как правило, при полной загрузке такой печи хватит жара минимум на 6 часов в помещении объемом до 50 куб. м.

Если с определением габаритов печи возникают трудности, то лучше взять консультацию у опытного печника или найти проекты печей из труб подходящих размеров в интернете.

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Техника безопасности

Чтобы не получить ожоги от раскаленных поверхностей, снизить риск возникновения пожара, необходимо придерживаться правил техники безопасности:

1. В банных помещениях должен быть огнетушитель.
2. Регулярно выполнять очистку печного оборудования от сажи, золы.
3. Печь устанавливать на расстоянии не менее 80 см от стен, закрывать их термостойким материалом с отражающими экранами.
4. Выполнить пробную протопку самодельной печи, чтобы проверить герметичность соединений.

Чтобы уберечь посетителей от возможных ожогов, можно сделать защитное ограждение из дерева. Рейки перед этим пропитываются огнестойким составом.

После строительства бани, человек должен выбрать соответствующее печное оборудование. Если денег не хватает, можно изготовить печь самостоятельно. Для этого необходимо выбрать материал, из которого отопительный агрегат будет изготовлен, подготовить основание. После застывания фундамента, можно начинать изготовление печи.

Раствор для кладки банной печи

Для основной кладки используется глиняный раствор, для топливника – огнеупорный (шамотный).

Глину для состава добывают с глубины 1,5..2 м. Либо находят место в овраге с ручьём в устье, где склоны обсыпаны наполовину, что свидетельствует о средней жирности каолина. Либо покупают. Глину вымочить в чистой воде сутки.

Песок (горный, овражный) промывается, просеивается через сито 0,15..0,25 мм. Все компоненты должны быть чистыми, без примесей.

Раствор замешивается средней жирности. Для этого он тестируется «на палку». Деревянная палочка (черенок) обмакивается в раствор, и если она покрывается слоем 1-2 мм – состав идеален. Если остаются «проплешины», добавить глины; если комки – толчёного кирпича, песка.

Для глиняно-шамотного раствора приобретают шамотный песок. Его термостойкость 1200°С. Если печь небольшая, можно приобрести цементно-шамотный состав.

Декоративная отделка

Печь в бане является не только источником тепла, пара, повышенной опасности, она может быть и украшением помещения.

Если вы заботитесь лишь о сохранности печки, то её достаточно покрасить современной краской для защиты металла от коррозии. Использование термостойкой эмали на основе кремнийорганических красок не отличается от обычных эмалей, но предохраняет металл при температуре до +800 градусов. Металл обезжиривается, а затем наносится краска. После высыхания первого слоя наносится следующий слой. Рекомендуется покрыть краской и те металлические элементы, которые будут прикрыты кирпичом и изоляцией.

Отделка печи в бане может выполнять чисто декоративную функцию в виде кованых украшений и дополнительных элементов декора самой печи. Можно использовать термостойкие краски различных цветов с эффектом старины. Также декорирование может использоваться и для устранения повышенной опасности банной печки.

Печь можно обложить кладкой из красного кирпича (ранее мы уже рассматривали этот способ), но кладка с боковых сторон может быть декоративной, в виде сетки. Со стороны топки печь может закрыть экран из кованых элементов или просто красивой сеткой, закрепленной в раме.

Ее можно закрыть красивым кожухом, также покрытым термостойкой краской, понравившегося вам цвета.

Эффектно будет смотреться печь, облицованная термостойким камнем, это придаст не только благородный вид вашему изделию, но и улучшит качество самой печки.

Декоративная отделка вашей печки в бани зависит только от вашего желания, вкуса и размера кошелька.

Оснащение шибером

Ещё один способ бороться с повышенной тягой, из-за которой дрова прогорают слишком быстро и не полностью — установка шибера на дымоход.

Шибер — это клапан, который перекрывает дымоходный вытяжной канал и перекрывает тягу:

1. В закрытом положении тяги практически нет — воздух почти не засасывается через поддувальную и топочную дверцы.
2. В полностью открытом положении шибера тяга максимальная — это режим растопки.
3. Частично задвинув заслонку, можно уменьшить тягу, чтобы дрова не пылали, а тлели. Так на одной закладке можно париться дольше, чем обычно.

В заводских печах длительного горения шибер делают поворотным. В условиях дачи легче сделать его сдвижным. Для этого лист всего лишь нужно вырезать по размеру, а в дымоходе сделать щель. Вытягивать такую заслонку можно за язычок.

Виды трубных печей

По устройству, форме топки они бывают горизонтальными и вертикальными. Отличия, преимущества, применение каждого из типов опишем подробнее.

Горизонтальная

Это банная печь продолговатой формы с углубленной топкой, которая идет горизонтально, что позволяет сразу загружать большой объем дров и быстро прогревать парилку. А при условии выноса части топки в предбанник, еще и эту комнату. Ее удобно использовать в комплекте с подвесным баком для воды. Большая длины топки греет одновременно и большее количество камней, за счет чего в парной улучшается конвекция теплого воздуха.

Готовая конструкция отличается сложным процессом сборки, но получается прочной, с высокими показателями теплоотдачи.

Основное преимущество горизонтального типа ‒ равномерный прогрев всех уголков помещения, чем вертикальная печка похвастаться не может.

Вертикальная

Этот вид ‒ экономичный вариант для небольшой бани. По виду очень схожа со стандартной буржуйкой. Такую печку ставят не только в баню, но и в гараж, летнюю кухню. Она не занимает много места. Загрузка дров выполняется вертикально. Вся конструкция печи располагается в парилке, что вызывает неудобства при растопке и чистке зольника.

Диаметр вертикальной печи равен диаметру используемой для ее изготовления трубы. Сразу под каменкой идут колосники, сверху каменки ‒ площадка под закладку камней, возможно присоединение бака для нагрева воды. Такая самоделку изготовить гораздо проще, чем горизонтальную, и займет это меньше времени.

Минус вертикального типа ‒ хороший прогрев стен помещения, а вот пол и воздух вверху парной прогреваются плохо.

Но этот недостаток не касается оригинальной «ракетной печи». Конструкция с боевой ракетой не имеет ничего общего, кроме внешнего вида. Отличается высоким КПД, экономичным расходом дров и хорошей теплоотдачей. Бывает с открытой и закрытой топкой. Для бани предпочтительнее второй вариант.

Изготовление самодельной металлической печи

Печка в баню своими руками из железа изготовляется в соответствии с типовыми чертежами, которые можно достаточно легко найти в Интернете. Для начала вам нужно будет подобрать необходимый для производства работ материал и инструмент. При этом практически все операции по сбору печи вы будете производить с помощью сварочного аппарата и угловой шлифовальной машины.

Что же касается материала, то вам понадобится металлический лист, желательно хромированный, толщиной не менее 5 мм. Он пойдёт на зольник. На каркас печи можно использовать такой лист и одновременно металлический уголок, толщиной 3-5 мм.

Для изготовления топки и дна водяного бака придётся приготовить материал потолще – 7-10 мм. Нужны также будут металлические трубы разного диаметра для обустройства дымохода и системы трубопроводов печи.

А вот дверцы для топки нужно будет приобрести уже готовые в магазине строительных и бытовых товаров. Лучше всего, если они будут изготовлены из чугуна, но в случае необходимости их можно и сварить самому из остатков толстостенного трубопровода.

Также можно купить и сетку для камней, но в любом случае фитинги и запорная арматура, а также колосники придётся приобретать, так как изготовить данные элементы самостоятельно не удастся. Стоят они недорого, поэтому купить их вы сможете достаточно легко.

После того, как материал будет подготовлен, можно приступать к сбору печи. Для этого берут чертёж и на его основании начинают при помощи УШМ вырезать заготовки и сваривать их вместе

При этом особое внимание стоит уделить сборке дымохода и топки как наиболее ответственным участкам всей конструкции

Отдельно стоит отметить то обстоятельство, что когда встает вопрос о том, как сделать печку в баню своими руками, всегда интересуются, нужно ли металлическую конструкцию обкладывать кирпичами? Против такого решения выступает возможный перерасход топлива, ведь печи, кроме металла, придётся прогревать и кирпич. Однако всё может быть компенсировано прекрасным внешним видом вашей парной и уникальным микроклиматом, образующемся в помещении от нагретого кирпича.

Металлические печи для бани

более компактныйрегулировать ее работу невозможно.

Холодные печи-каменки отлично подходят для установки в отапливаемом помещении. Они довольно долго нагреваются, однако их температуру можно регулировать. О них трудно обжечься, поскольку температура стен печи редко преодолевает отметку в 50 градусов.

Сделать своими руками такую печь несложно, ее делают из чугуна или толстолистовой стали. Конструкция топки в такой печи претерпела ряд изменений за пару десятков лет: на сегодняшний день она имеет две камеры сгорания топлива, благодаря чему КПД печи возрастает на 20%.

Достоинства металлических печей

1. Быстрый прогрев. Такая печь разогревается за 1−2 часа.
2. Достаточно скромные размеры делают такую печку незаменимой в маленьких банных помещениях.
3. Предполагает постройку облегченного фундамента, чем значительно экономит время и средства на постройку.
4. Устройство такого отопительного аппарата не слишком трудоемкое, в отличие от кладки кирпичной печи-каменки.

Недостатки печей из металла

1. Не способны аккумулировать тепло и быстро остывают. Поэтому такие печи требуют постоянного поддержания горения топлива.
2. Не могут отапливать слишком большие помещения.
3. Если в печи не установлены двойные стенки с прослойкой воздуха между ними, повышается вероятность получить тепловой удар.
4. Уровень пожаробезопасности металлической печи-каменки гораздо ниже чем кирпичной. Это потребует усиленной защиты внутренней обшивки бани.

К банной печи предъявляются определенные требования. Это в первую очередь продуктивность в работе: печь-каменка должна соответствовать площади отапливаемого помещения, максимально быстро прогреваться и иметь такую же максимальную теплоотдачу. Также немаловажным фактором является соблюдение правил пожарной безопасности, поскольку банное помещение, как правило, отделано деревом.

Нужно учесть, что, например, кирпичную печь нельзя будет передвинуть и если вы выбрали такой вариант отопления бани, то необходимо точно определиться с расположением печи, чтобы потом не возникло неудобств.

При установке металлической печи-каменки горячего типа нужно продумать защиту для предотвращения ожогов. Например, можно обложить печь декоративным кирпичом или установить металлический защитный экран, который может также играть роль конвектора, для более равномерного нагрева помещения.

Исходя из вышесказанного, можно сделать вывод, что плюсов и минусов достаточно в любом из вариантов. Для получения качественного результата нужно только постараться совместить преимущества обоих вариантов в одном.

Конструкция печи для бани из металла

Металлические печки примитивнее кирпичных по следующим причинам: они невелики размером, фактически это топка с близко расположенным тонким корпусом, к тому же металл хорошо проводит тепло, но практически его не аккумулирует. Сложные конструкции имеют место быть, но только в случае увеличения размера, внутренней футеровки и других способов увеличения инерционности материала.

Поэтому простейшая каменка из металла будет представлять собой ящик с колосниковой решеткой внутри, отделяющей поддувало от топливника. Каменка расположится над топкой или сбоку от нее, так же может быть расположен бак для воды.

Ниже пример достаточно простой печки с попыткой создания дымооборота и вариантами расположение бака и каменки, а также защитным экраном, установка которого наглядно продемонстрирована в отдельной публикации:

Печь из металла с футерованным топливным ядром

Футеровка — это выкладка шамотным или просто огнеупорным кирпичом внутренностей печки. При этом резко увеличивается инерционность, а вместе с ней — и время протопки. Так что, если нужно за полчаса перегреть парилку, футеровка будет лишней.

НО! У нее есть один немаловажный плюс: она увеличивает сроки эксплуатации печи, потому что корпус ее подвергается меньшим температурным нагрузкам. И это помимо того, что такая печь дольше держит тепло.

Мы показываем самую простую схему с футеровкой топки и закрытой каменкой:

Варианты расположения водяного бака на металлической печке

Выше вы уже видели, что бак можно просто поставить сверху печи и все нагреется. Но можно поступить и иначе.

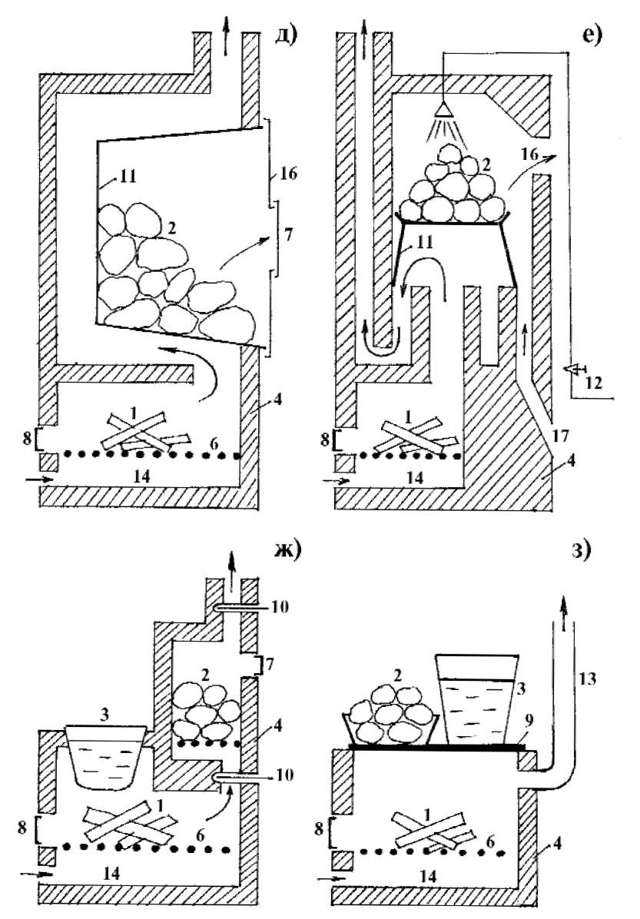

Ниже — схемы совмещения каменки и бака, от самых простеньких, где ведро закапывается в камни или же каменка выводится в отдельную емкость, куда попадают печные газы, а бак при этом стоит прямо над огнем (вода закипит раньше, чем камни нагреются) до вариаций на тему рационального использования верха печи, где можно отделить пространство для бака по горизонтали или вертикали, а можно обогнуть с двух сторон каменку, оставив с одной из противоположных сторон воздушный карман, который, как говорят, способствует теплообмену. Полная информация представлена в соответствующей статье.

Варианты расположения бака и каменки:

Да, и разумеется, всегда, когда есть необходимость в горячей воде, можно заменить бак на теплообменник того или иного типа. Если вам интересно больше узнать о этом — почитайте вот эту статью.

Металлическая каменка из трубы

На нашем сайте вы можете найти материал, в котором рассказывается о том, как изготовить подобную каменку. Здесь же мы лишь приведем сами схемы с некоторыми комментариями.

Итак, на выбор владельца есть два варианта печки из трубы:

• вертикальный;
• горизонтальный.

Обычно берут трубу полуметрового диаметра. На рисунке видно, что трубу можно изнутри футеровать (а можно оставить как есть, тогда она прогорит быстрее). Желтым цветом показан шамот вдоль стенок.

Также владелец волен выбрать печку с глухим подом или поддувалом. О разнице между ними говорилось выше

Но обратите внимание на дверцу печи с глухим подом — чтобы не держать ее открытой в ней просверлены дырочки, которые обеспечивают приток воздуха, если наверху труба не перекрыта шибером. Если же чуточку удлинить печь за счет поддувала, то тяга будет регулироваться открытием поддувальной дверцы

Тогда отверстия становятся излишни.

Бак для воды показан на обоих рисунках, однако на деле он является опциональным. Некоторые делают пониже, приваривая на боку печи металлический короб с крышкой — это для удобства наливания при отсутствии холодного водоснабжения в бане.

Горизонтальная печка имеет совершенно другую структуру — каменка у нее получается открытая. Это приваренная корзинка для камней — с такой печкой уже хорошего пара не получить.

Да, и на рисунке мы изобразили колосник (под пламенем) узнаваемым, но в реальности его решетка перпендикулярна направлению, которое вы видите здесь.

Бак для воды приваривается к задней стенке печки.

Выбор печи для парилки: разновидности конструкций

Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

• скорость нагрева;
• особенности компоновки;
• способ нагрева каменки;
• используемое топливо.

В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

«Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования

Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха

Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

Конструкция печи с открытой каменкой наиболее популярна

Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.
