Печь для гаража на дровах: изготовление своими руками

Различные виды

«Булерьян»

Одна из популярных разновидностей таких устройств печей канадского производства.Он имеет форму, похожую на бочку и сделан из стали. Топка имеет два яруса. Сборник золы в этой конструкции не предусмотрен. Имеются воздуховоды.

Последнее обстоятельство позволяет отапливать соседние помещения.

Такие печи могут работать в одном из двух режимов:

  1. Режим растопки.
  2. Режим длительного горения.

В первом случае речь идёт о первых полчаса работы. В это время происходит разогрев печи и окружающего пространства. Одна закладка способна гореть до 12 часов. Особые требования предъявляются к сухости дров, закладываемых в топку. В этом типе печей, генераторный газ сгорает не полностью. Также, есть необходимость обеспечить утепление дымохода.

«Бренеран»

Она во многом похожа на описанный выше канадский бренд. Но есть и некоторые отличия. Для того, чтобы провести отопление в соседние помещение, на конвекционные трубы нужно надеть специальные алюминиевые рукава.

Но при их использовании происходит существенная утечка тепловой энергии. Существует альтернативный вариант. Для этого, нужно приобрести специальный кожух, который уменьшит теплопотери. Но его стоимость примерно соответствует стоимости самой печи. На дымоходе предусмотрено устройство для сбора конденсата. К сожалению, его нельзя сделать полностью герметичным.

С другой стороны, производится множество разновидностей печей этой марки. Для каждой конкретной ситуации вполне возможно подобрать печь подходящего объёма. В отличие от канадской модели, здесь можно использовать различные виды твёрдого топлива.

Также, есть возможность подключить водяное отопление. Но в последнем случае, время длительного горения будет сокращено из-за дополнительных затрат на прогрев воды.

“Профессор Бутаков”

Ещё одна достаточно известная отечественная марка. Она отличается более продуманным внешним видом. Здесь используются колосники (решётка, на которой находится горящее топливо).

Конвекционные трубы здесь гораздо более эффективны, чем в предыдущем типе печей. Конденсат при горении стекает в печь и полностью сгорает. При установке, необходимо ставить такую печь на специальный постамент. Длительное горение менее предположительно, чем в канадских печах. Связано это с использованием колосников.

Популярные модели

Для сравнения основные характеристики лучших 10 моделей печей длительного горения представлены в таблице:

Модель и цена (руб.) Мощность, кВт Площадь обогрева, м² Время горения дров, ч КПД, % Размеры, см
Теплодар

Матрица – 200,

17890 руб.

20 200 8 85 750х370х695
Breneran АОТ – 08,

16250 руб.

8 140 10 – 12 80 760х560х610
Везувий ПК – 01,

18540 руб.

9 150 5 78 813х434х500
Альпина 250,

45870 руб.

10 250 15 – 20 80 970х560х610
Профессор Бутаков «Доцент»,

29800 руб.

25 500 10 – 12 85 570х820х100
Ермак — 70 ОВ,

7600 руб.

6 30 8 — 12 80 510х320х470
Flama Eldur

Keramik Plus,

54 000 руб.

10 200 10 – 12 73 970х730х390
Ангара 12 АКВА,

75 000 руб.

16 120 12 – 14 80 1040х700х535
Варта,

41 200 руб.

9 90 6 – 8 80 1030х550х415
Теплушка 100,

11 900 руб.

4 30 – 35 6 – 8 78 540х370х500

Пошаговая инструкция по изготовлению печи

Шаг 1. В нашем примере используется простая 250-литровая бочка с толстыми стенками – идеальный вариант для изготовления печи. Отрежьте верхнюю часть бочки, но не выбрасывайте.

Верхняя часть бочки отрезана

Шаг 2. Сделайте из верхней части своего рода крышку – «блин» для подачи кислорода. Подгоните ее по размерам бочки – в итоге при установке между ней и стенками должно оставаться по 2 мм по всей окружности. Заварите горловину крышки. В ее центре проделайте отверстие для установки трубы, посредством которой будет подаваться воздух. Также приварите 4 швеллера, как на фото ниже.

«Блин» для подачи воздухаЕще одно фото элемента

Шаг 3. Немного отступив от верхнего края, вырежьте в стенке бочки еще одно отверстие – для монтажа дымохода. В нашем примере дымоходом послужит труба диаметром 140 мм.

Отверстие для установки дымохода

Шаг 4. Приступайте к изготовлению крышки. Сделайте ее из листового металла толщиной 4 мм, а снизу приварите герметизирующее кольцо, соответствующее диаметру бочки. По центру крышки сделайте отверстие для трубы, которая была приварена к «блину».

Крышка для печиВ середине крышки – отверстие для воздуховода от «блина»

Шаг 5. На дне бочки сделайте простые ножки, чтобы конструкция была устойчивой. Ножки должны быть металлическими, равно как и все другие элементы.

Изготовление ножек для печиНожки должны быть металлическими

Шаг 6. Установите печь в нужном месте и приступайте к созданию дымохода. В нашем примере он сборного типа. В первую очередь, изготовьте хомут, посредством которого дымоход будет крепиться к корпусу.

Хомут, который позволит прикрепить дымоход к печи

Шаг 7. Сделайте направляющие в дымоходе, благодаря которым он с легкостью будет зафиксирован на корпусе.

Направляющие в дымоходе

Шаг 8. Состыкуйте бочку с трубой, в обязательном порядке проложив асбестовой тканью все стыки. Поверх ткани наденьте хомут, затяните его.

Асбестовая тканьЗатягивание хомута поверх тканиГотовый стык между трубой и бочкой

Шаг 9. Все, конструкция собрана, можно проверить ее работоспособность. Загрузите внутрь опилки или дрова.

Печь загружена топливом

Шаг 10. Полейте топливо отработанным маслом, затем установите крышку. Что касается «блина», то его пока не используйте. После того как топливо разгорится, снимите крышку и поставьте «блин». Для полноценного прогрева подобной конструкции требуется примерно 10 минут, в дальнейшем дрова будут гореть еще долго. Хотя то, сколько именно будет длиться горение, во многом зависит от качества топлива.

Фото готовой печи для гаража

Видео – Самодельная буржуйка для гаража

Если есть желание, можете доработать описанную выше конструкцию, хотя она и без того будет отлично справляться со своими функциями. К примеру, для повышения КПД можно увеличить поверхность и тем самым улучшить теплообмен. С этой целью по бокам корпуса приварите металлические пластины.

Помимо того, можете изготовить колосник с зольником: вырежьте из листа металла круг по внутреннему диаметру корпуса, просверлите отверстия диаметром 60-80 см и установите снизу. После этого зола через отверстия будет ссыпаться вниз – туда, где оборудован зольник. Считается, что топливо из-за этого будет быстрее гореть, помните об этом моменте и позаботьтесь, чтобы зольник был максимально герметизирован.

Самодельная печь длительного горения из металла

Из материалов нам понадобится:

Элементы самодельной печи

  • Круглая бочка, которая будет служить корпусом печи. Не используйте старую бочку со следами коррозии – такая печь не прослужит долго. Бочка должна иметь толстые стенки, чтобы выдерживать большую температуру.
  • Стальная труба.
  • Строительный уровень и маркер.
  • Молоток.
  • Ножовка по металлу.
  • Киянка.
  • Швеллер.
  • Топор.
  • Лист стали.
  • Сварочный аппарат.

Процесс работы будет связан с определенным шумом и грязью, поэтому такую печь лучше собирать на улице или в гараже.

  1. Определяем место размещения самодельной печи.

    Учитывая ее низкие внешние качества, лучше использовать для этого нежилую зону. Если же дача оборудована всего одной комнатой, то печь можно расположить в углу, создав небольшой декоративный экран, закрывающий конструкцию.

  2. Возьмите металлическую бочку и с помощью маркера нанесите в верхней части разметку, по которой необходимо будет отрезать верхушку. Сразу определите, какой объем бака нужен для закладки дров. Чем большее количество дров вы заложите, тем дольше печь будет прогорать.

  3. С помощью болгарки снимите верхнюю крышку бочки.
  4. Из кусков арматуры вырежьте «ножки» для бочки и приварите их к основанию. Убедитесь, что бочка находится в идеально горизонтальном положении.
  5. Теперь приступаем к изготовлению патрубка дымохода. Для этого в верхней части бочки выполните разметку под вывод трубы и вырежьте с помощью болгарки.

  6. С помощью листовой стали выполните трубу диаметром 100 мм и приварите к кругу.
  7. Приступаем к изготовлению прижимного устройства, с помощью которого дрова будут медленно тлеть. Используем для прижимной крышки отрезанную верхушку бочки.

    Только предварительно с нее нужно срезать боковину. Получится стальной круг. С помощью дисковой насадки на болгарку обточите этот круг со всех сторон — он должен плавно входить вовнутрь бочки.

  8. Выполняем по центру этого круга отверстие, диаметр которого равен диаметру стальной трубы.
  9. Возьмите швеллер и сделайте на нем разметку для 4 частей, которые, подобно лопастям будут приварены к стальному кругу крышки.
  10. Нарежьте швеллер на 4 части болгаркой и приварите их на одинаковом расстоянии по диаметру стального круга.
  11. Привариваем стальную трубу по центру прижимного круга.

  12. Из листа стали выполняем крышку для бочки, предварительно выполним разметку в соответствии с необходимым диаметром. По центру крышки делаем отверстие под трубу прижимного устройства.

  13. Выполняем дверцу для загрузки топлива, которая, в отличие от стандартной печи, будет находиться в верхней части корпуса. Дверцу можно купить заводского изготовления, а можно выполнить самостоятельно, приварив ее к бочке.

  14. Ниже отверстия для загрузки топлива выполните разметку еще под одну дверцу, через которую будете проводить систематическую чистку печи от сажи. Не делайте ее слишком большой – достаточно будет, чтобы проходила рука.
  15. После того, как печь готова — нужно выполнить под нее отдельное основание из кирпича, обеспечить противопожарную безопасность примыкающих стен и установить конструкцию.

    Учитывая небольшой вес стальной конструкции, нет необходимости строить отдельный фундамент под печь. Достаточно будет выложить основание из кирпича, которое превосходит по размерам саму печь.

  16. Подключаем самодельную печь к дымоходу.

    Здесь действует одно правила – надевайте секции трубы друг на друга в обратном направлении движения дыма.

В принципе, на этом можно считать конструкцию готовой к эксплуатации. Но в процессе топки вы можете заметить, насколько сильно разогреваются стенки печи. Поэтому, для удобства пользования и обеспечения безопасности жизнедеятельности, лучше обустроить защитный экран.

Защитный экран из кирпича

Защитный экран можно сложить из кирпича. Для этого подойдёт обычный красный кирпич, который следует выложить на расстоянии 10-15 см от стен печи. Кирпичный экран, кроме защиты, будет увеличивать теплоотдачу даже после прекращения горения печи.

Если вы планируете самодельную печь длительного горения установить в отдельной котельной, подключив к ней систему отопления, то в установке защитного экрана из кирпича не будет никакого смысла.

Виды буржуек

Буржуйки изготавливаются из чугуна и нержавеющей стали. Конструкция печи представляет собой бункер с дверцей топки, в некоторых моделях — зольником и патрубком для дымохода.

Разновидности:

  • печь с варочной плитой для приготовления пищи;
  • печь с варочной плитой, духовкой и конфорками;
  • печь-калорифер— обладая кожухом вокруг своего корпуса, печь-калорифер способна эффективно увеличивать теплоотдачу. Воздух всасывается в пространстве между печкой и ее кожухом в нижней зоне, поднимается, нагревается о стенки печи и выходит в верхней зоне из-под крышки или сквозь отверстия в ней. Невысокая температура кожуха создает безопасную для человека поверхность, о которую не обожжешься. Кожух может быть стальным и керамическим.
  • газогенераторная печь— стальная конструкция, покрытая жаропрочной краской, состоящая из двух камер горения: нижняя — камера газификации; верхняя — камера дожига.

Разновидности ракетных печей

В этом разделе мы рассмотрим самые распространенные виды ракетных печей, использующихся в походных и стационарных условиях.

Простые печи из металла

Самая простая реактивная печка на дровах изготавливается из Г-образного отрезка металлической трубы большого диаметра. Горизонтальная часть короткая, она представляет собой топку. Камера сгорания располагается в вертикальной части трубы, здесь активно горят дрова. В горизонтальный участок нередко вваривается небольшая металлическая пластина, образующая поддувало. После прогрева ракетная печь выходит на рабочий режим, из ее вертикального участка (жаровой трубы) вырывается пламя.

Такие ракетные печи используются для приготовления еды в походных или уличных условиях – за счет маленькой площади они отличаются небольшим тепловыделением, а подавляющая часть тепловой энергии уходит через жаровую трубу. На эту трубу ставятся чайники, сковороды и кастрюли, чтобы бушующее пламя обеспечивало их прогрев. Для поддержания тяги в верхней части трубы располагаются подставки, на которые и ставится посуда – продукты сгорания смогут беспрепятственно выходить наружу.

Для того чтобы металлическая ракетная печь из Г-образного отрезка трубы получилась более эффективной, ее оснащают металлическим кожухом из старой бочки. В нижней части бочки виднеется поддувало, а из верхней выглядывает жаровая труба. При необходимости, внутренний объем засыпается утеплителем, например, золой – она не горит и хорошо удерживает тепло.

Наибольшим удобством отличаются металлические ракетные печи с вертикальными топками, расположенными под углом к жаровой трубе. Нередко топочные отверстия закрываются крышками, забор воздуха в этом случае осуществляется через поддувало. Иногда топка делается по диаметру больше жаровой трубы, чтобы обеспечить длительное горение.

Простые печи из кирпича

Малогабаритная печь ракета из кирпича – это еще один самый простой вариант постройки ракетной печи своими руками. Для ее сборки не требуется цементный раствор, достаточно уложить кирпичи друг на друга, чтобы получить в свое распоряжение удобный кирпичный уличный агрегат для приготовления пищи. В разделе по самостоятельной сборке ракетных печей мы предложим вам ознакомиться с самой простой порядовкой для самостоятельной сборки.

Печь ракета, сделанная своими руками из кирпича, может быть использована для обогрева домовладений. В этом случае простой порядовкой не обойтись – придется сооружать стационарный вариант с применением специального цементного раствора. Порядовок для этого много, вам останется лишь выбрать подходящий вариант. Кстати, отдельные варианты таких печей предусматривают наличие водяного контура.

Преимущество кирпичных ракетных печей:

  • Простая конструкция;
  • Длительное сохранение тепла;
  • Возможность создания удобной теплой лежанки.

Отдельные модели делаются комбинированными, в них используются как сталь, так и кирпичи.

Сложные ракетные печи

Реактивная печь для отопления домовладений или для бани отличается повышенной сложностью. Главным звеном здесь по-прежнему является райзер (жаровая труба), заключенный в металлический корпус. Верхняя его часть может использоваться для приготовления еды, образуя своеобразную варочную поверхность. Топка делается большой, чтобы вместить увеличенное количество твердого топлива. В качестве исходных материалов выступают металл, кирпичи и глина.

На основе глиняной обмазки изготавливаются обтекаемые ракетные печи неправильной формы, что хорошо воспринимается человеческим зрением.

Существуют проекты дровяных ракетных печей, предусматривающие наличие дополнительных модулей. Схемы их постройки включаются в себя небольшие бойлеры для подготовки горячей воды, варочные поверхности, водяные рубашки и даже небольшие духовые шкафы. Такие печки помогут обогреть домовладения и создадут комфортные условия для проживания человека.

Ракетный котел с водяной рубашкой, созданный на основе дровяной печи, поможет прогреть многокомнатную постройку. Он оснащается водяным контуром для подогрева теплоносителя. Дополнительное удобство создают образцы с лежанками – эти лежанки создаются на основе тепловых каналов между жаровой и дымоходной трубами.

Буржуйки — проверенные и простые конструкции

Буржуйки — хит 20-х годов прошлого столетия. Тогда эти печки конкурировали с кирпичными и стояли везде, даже в квартирах. Позже, с появлением централизованного отопления, они утратили актуальность, но применяются в гаражах, на дачах, для обогрева подсобных или хозяйственных построек.

Из листового металла

Буржуйки из баллона, бочки или трубы

Наиболее подходящий материал для изготовления буржуйки для гаража — пропановые баллоны или труба с толстой стенкой. Подойдут и бочки, но надо искать не очень большого объема и с толстой стенкой. В любом варианте минимальная толщина стенки — 2-3 мм, оптимальная — 5 мм. Такая печка будет служить не один год.

По конструкции они бывают вертикальными и горизонтальными. Дровами удобнее топить горизонтальную — более длинные поленья влезают. Делать проще вытянутую вверх, но топка при этом имеет небольшие размеры, придется дрова пилить мелко.

Буржуйку для гаража можно сделать из баллона или трубы с толстой стенкой

Вертикальные

Сначала о том, как сделать вертикальную печь для гаража из баллона или трубы. Выбранный отрезок делите на две неравные части. Внизу меньшая — для сбора золы, выше — основная для закладки дров. Далее порядок работ такой:

  • Вырезаем дверки. Внизу небольшую, вверху — солидных размеров. Отрезанные куски используем как дверки, так что их не выбрасываем.
  • В выбранном месте привариваем колосники. Обычно это нарезанная на куски нужной длинны стальная арматура толщиной 12-16 мм. Шаг установки арматурин — около 2 см.
    Как сделать колосники
  • Привариваем дно если его нет.
  • В крышке вырезаем отверстие под дымоход, привариваем полосу металла высотой около 7-10 см. Наружный диаметр полученного патрубка лучше сделать под стандартные дымоходы. Тогда с устройством дымовой трубы не будет проблем.
  • Крышку с приваренным патрубком привариваем на место.
  • К вырезанным кускам-дверкам с помощью сварки крепим запоры, петли и все это устанавливаем на место. Как правило, буржуйки негерметичны, так что уплотнители можно не делать. Но при желании по периметру дверок можно наварить полосу металла шириной в 1,5-2 см. Выступающая ее часть будет закрывать небольшую щель по периметру.

В общем и целом, это все. Осталось собрать дымоход и можно испытывать новую печку для гаража.

Горизонтальные

Если корпус расположен горизонтально, зольный ящик обычно приваривают снизу. Его можно сварить по требуемым размерам из листовой стали или использовать кусок швеллера подходящего размера. В той части корпуса, которая будет направлена вниз, проделывают отверстия. Лучше нарезать что-то типа колосников.

Как сделать буржуйку в гараж из газового баллона

Затем в верхней части корпуса делаем патрубок для дымохода. Для этого можно приварить отрезанный кусок от трубы подходящего диаметра. После того, как кусок трубы установлен и проверен шов, металл внутри кольца вырезают.

Далее можно сделать ножки. Лучше всего подойдут отрезки уголка, к которым снизу приделывают небольшие куски металла, чтобы стояли устойчиво.

Следующий шаг — установка дверок. На поддувало можно вырезать кусок металла, приделать петли и запор. Тут без особых проблем. Зазоры по краям не мешают — через них будет поступать воздух для горения.

Не возникнет сложностей и в том случае, если вы делаете дверку из металла — приварить петли не проблема. Только тут, для того чтобы была возможность хоть немного регулировать горение, дверку надо сделать немного больше — чтобы периметр проема был закрыт.

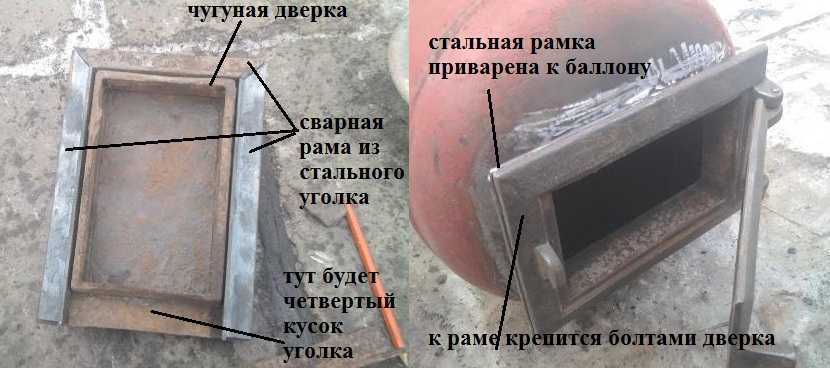

Как установить печное литье на металлическую печку

Проблематично установить печное литье. Вдруг кому-то захочется иметь не стальную дверку, а чугунную. Тогда надо из стального уголка сварить рамку, к ней болтами прикрепить литье, и всю эту конструкцию приварить к корпусу.

Из двух бочек

Все кто пользовался буржуйкой, знают, что от ее корпуса идет очень жесткое излучение. Часто стенки раскаляются до красного свечения. Тогда рядом с ней находится невозможно. Решается проблема интересной конструкцией: две бочки разного диаметра, вставлены одна в другую. Промежутки между стенками засыпаны галькой, перемешанной с песком глиной (прокалить на огне, засыпать только остывшим). В качестве топки выступает внутренняя бочка, а наружная — это только корпус.

Такая печка будет греться дольше. Она не сразу начнет отдавать тепло, но в гараже будет более комфортно и после того как топливо прогорит, она еще пару часов будет согревать помещение — отдавая накопленное в закладке тепло.
