Стропильная система двускатной крыши своими руками: обзор конструкций висячего и наслонного типа

Виды стропил

Перед тем, как положить стропила, необходимо узнать об их конструктивных особенностях и определиться с вариантом установки.

Существует два вида стропил: наслонные и висячие.

Висячие стропила – это наклонные балки, установленные на опоры с различной высотой. Опорой могут быть наружные стены дома (в случае односкатной крыши) или одновременно внутренние и наружные стены (при двухскатной крыше). Стропильные ноги не обязательно укладывать в одной плоскости противоположнее скатов. Их можно монтировать попеременно на коньковый прогон. Попеременная укладка стропил в области конька дает возможность создавать стропильную ферму. С этой целью все детали висячих стропильных систем связывают между собой в единую жесткую конструкцию.

Деревянную ферму для крыши обязательно укладывают на две крайние опоры. Благодаря тому, что внутренняя опора отсутствует, стропильные ноги упираются друг в друга в коньковом соединении, из-за чего создается достаточно сильное горизонтальное давление. Если технология стропильной системы была соблюдена неправильно, то на стены может передаваться слишком большая нагрузка, достаточная для их разрушения.

Чтобы такого не произошло, специалисты рекомендуют внизу у стропильной фермы делать пояс-затяжку. Его назначением является погасить возникающий распор.

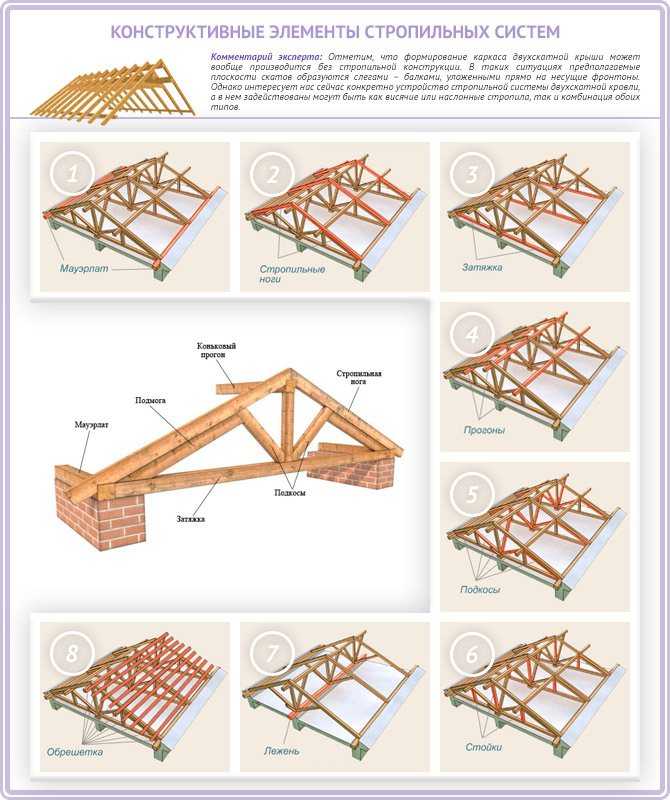

Устройство: конструкция

Наклон крыши, именуемый «скатом», предназначается для того, чтобы на крыше не задерживались осадки. Угол его наклона бывает различным, причем зависит он от различных факторов – наличия или отсутствия чердака/мансарды, ветровой нагрузки, характерной для данной местности, количества осадков, характерных для данной местности, а также самого материала, используемого для покрытия кровли – у каждого из них есть свои ограничения по допустимому углу наклона поверхности.

Следует знать! Чем меньше угол наклона крыши, тем меньше «парусность», то есть сопротивление ветру, но при этом больше снега задерживается на крыше. Также верно и обратное – снег не задерживается на крышах с большим наклоном, но они подвергаются значительной ветровой нагрузке. Следовательно, исходить надо из того, что у вас сильнее – осадки или ветра.

Односкатные крыши желательно ставить так, чтобы их низкая часть была повернута навстречу основному и самому сильному ветру данной местности.

Конструкция односкатной крыши для бани очень простая: стропила имеют опору на две противоположные стены строения, при этом опорой могут быть как сами стены, так и различные фермы и иные конструкции, настроенные на этих стенах. (Тут многое зависит от проекта и материала, из которого построена баня).

Если баня выстроена из блочного материала (кирпича или ячеистых бетонов), то опорой будет служить мауэрлат – это особый обвязочный брус из дерева, который крепится к основному материалу стен прочными металлическими шпильками и служит, в свою очередь, для крепления стропил.

Брус на высокой стороне называется «коньковым», но это условное название, перенятое у двускатных крыш.

ВАЖНО! Требования пожарной безопасности запрещают устройство чердаков с высотой менее 1,6 метра. Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть

В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани

Поэтому нужно хорошенько посчитать, что подходит для вашей бани, и что вы сами хотите в ней видеть. В принципе, можно делать и бесчердачную конструкцию, только потолок нужно будет хорошенько утеплить (ссылка на статью про материалы и прочее). И вот еще одна статья про утепление крыши бани.

Хорошо подойдет для стропил доска 50Х150

А если хочется и чердак, и односкатную крышу, то можно поднять стены или сделать фермы таким образом, чтобы образовалось пространство, соответствующее пожарным требованиям.

Стропила или стропильные ноги – это либо бревна/брусья, либо доски, которые служат основой крыши. Распределяются они следующим образом: обязательно нужно, чтобы с краев на стены опиралось по стропильной ноге.

Остальные ноги распределяются следующим образом: шаг между ними достаточно произвольный, поэтому расположить их просто – для бревен/брусьев шаг 1,5-2 м, для досок 1-1,75 м. Главное – равное расстояние между соседними стропилами.

Сечения используемых материалов для стропил таковы:

  • бревно/брус – минимум 12 см;
  • пластина – мин. 7 см;
  • доска – мин. 4 см.

Что касается необходимости подкосов, то она возникает только в том случае, если длина прогона составляет более 4,5 м. Если длина до 6 м – делается один подкос, если 6-9 м – два подкоса с обеих сторон. Далее уже нужна консольно-прогонная конструкция, но мы же говорим о бане, а откуда у нее такие размеры?

Сечения подкосов тоже стандартные:

  • бревно – от 10 см;
  • брус – от 8 см по стороне сечения;
  • доска – спаренная от 25х150 мм.

Теперь немного о материалах. У каждого кровельного материала есть диапазон, в котором он лучше всего удерживается на поверхности крыши. Обычно производители указывают минимальный угол, при котором материал сохраняет свои рабочие характеристики.

Посмотрите таблицу, заимствованную нами из книги Назаровой В. И. «Современные работы по постройке крыши и настилу кровли».

Само собой разумеется, что при выборе сечения стропил нужно учитывать суммарный вес всего настила и будущей снеговой нагрузки, которая рассчитывается по картам осадков (оттуда берется количество снега на квадрат площади) и площади крыши.

Расчет сечения стропил для односкатной кровли площадью 7 на 9 м (это образец, не более)

  Д (м) Ш (м) В (м) Площадь (м2) Кол-во Вес (кг)
Металлочерепица 9 7 0,5 63 347
Обрешетка (доска 25 мм) 9 7 25 63 788
Утеплитель 8 7 200 48 960
Подшивка потолка вагонкой 8 6 12 288
Снеговая нагрузка 9 7 63 111 6993
Собственный вес балки 7 0,05 200 35
Шаг между балками, кол-во балок, их вес 0,25 33 1155
Общая нагрузка на кровлю с коэфф. запаса прочности 1,1 11583
Расчетная нагрузка на квадрат (м2) кровли 184

Сфера применения и недостатки конструкции

Несомненными плюсами односкатной крыши, изображенной на фото, является простота и дешевизна постройки. И правда, по сравнению с ломаной мансардной, да и обычной двускатной кровлей, на нее расходуется значительно меньшее количество стройматериалов. Это одна из причин, почему данная конструкция применяется в большинстве бюджетных сооружений.

Кровлю с одним наклонным скатом принято делать в следующих типах строений:

  • в отдельно стоящих банях, гаражах и сараях;
  • в пристроенных к жилым зданиям беседках и верандах;
  • на объектах коммерческой недвижимости – павильонах, небольших магазинах и складах.

На картинке хорошо заметно, насколько один фасад выше другого

А вот в частных домах и больших загородных коттеджах односкатная крыша встречается довольно редко, невзирая на дешевизну. Причина тому – несколько существенных минусов конструкции:

  1. Внешний вид. Чтобы обеспечить наклон единственного ската, надо выдержать перепад высот между лицевым и тыльным фасадом от 0,4 до 2 м. Подобный дизайн нравится далеко не всем.
  2. Устройство жилого мансардного помещения практически исключено из-за особенностей стропильной системы.
  3. Крыши с малым уклоном не имеют полезного чердачного пространства.

Если знать о перечисленных недостатках заранее, то с ними вполне можно мириться, поскольку для бюджетных и хозяйственных построек они не играют большой роли. Но есть нюанс, который в определенных условиях нивелирует главное преимущество односкатных кровель – низкую стоимость.

Один скат очень гармонично смотрится на пристроенной веранде

При ширине перекрываемого пролета от 4,5 до 6 м стропила достаточно усилить подкосами. Если же расстояние между опорами превышает 6 м, придется собирать жесткую кровельную конструкцию – ферму, что увеличит расход лесоматериалов. Если приплюсовать сюда затраты на наращивание лицевого фасада, то финансовая картина выйдет не слишком радужной.

Виды стропильных систем для односкатных крыш

Односкатные крыши по особенностям фиксации стропил делятся на несколько видов.

  1. Скользящие. Применяются для деревянных срубов. Дело в том, что такие бани постоянно изменяют линейные параметры – летом высыхают, зимой намокают. Для крепления стропил к мауэрлату используются специальные металлические приспособления, позволяющие им двигаться во время изменения высоты бани. Скользящие крыши по показателям прочности несколько уступают другим видам. В качестве кровельного материала рекомендуется применять битумную черепицу, она выдерживает незначительные колебания размеров.

  2. Наслонные. Полностью жесткая стропильная система, стропила фиксируются к мауэрлату жестко. Отличаются повышенной устойчивостью, используются для покрытия бань из кладочных материалов.

  3. С промежуточной рамой. Используются для бань, у которых длина стропил превышает шесть метров. Для уменьшения прогиба стропильных ног делается еще одна промежуточная упорная рама.

При наличии одной промежуточной опоры стропильные ноги опирают на мауэрлаты наружных стен и на продольный прогон, опертый на стойки

В односкатных крышах бань очень ограниченное чердачное пространство, приспособить их под жилые помещения (мансарды) невозможно. В связи с этим их не утепляют, не используют различные влагозащитные диафрагмы и т. д.

Выбор стропильной системы

При возведении любых кровель используется 2 типа систем – висячие и наслонные. Первые имеют лишь 2 точки опоры в виде наружных стен, в то время как вторые ставятся на 3 стенки (бывает и больше), одна из которых является внутренней перегородкой.

Если ширина вашего дома или веранды не превышает 6 м, то смело принимайте к исполнению висячую стропильную систему, показанную на схеме. При длине до 4,5 м стропила не нуждаются в дополнительных подпорках, а при ширине пролета от 4,5 до 6 м требуется установка подкосов. Это и есть самый дешевый вариант крыши, пригодный для всяческих пристроек, сараев и небольших бань.

Пролеты до 18 м делятся на участки длиной не более 6 м и перекрываются наслонной конструкцией, чье устройство показано на картинке. Под длинную стропильную балку, сделанную из двух или трех досок, ставятся дополнительные опоры, закрепленные на внутренних стеновых перегородках. Для жесткости фермы соединяются между собой прогонами, что и показано на чертеже.

Что касается шага установки стропил, то для односкатных крыш, возводимых в умеренных и северных широтах, лучше взять интервал 600 мм. В южных регионах, где снеговая нагрузка на покрытие невелика, это расстояние можно увеличить до 1—1,2 м. Угол уклона кровли принимайте из диапазона 8—45° в зависимости от назначения здания и других условий. Пошагово расчет угла описывается в отдельной публикации.

По графику можно определить минимальный угол уклона для различных покрытий

Расчет

Нельзя недооценить важность расчетов стропильной системы двускатной крыши. В процессе проектирования необходимо вычислить полезную площадь и исходя из полученных данных решить, насколько высокими будут вертикальные стойки

В этом случае имеет значение несколько факторов.

Нагрузка

При возведении кровельной конструкции важно рассчитать максимальную нагрузку на крышу дома, на все стропила и перекрытия балками. Может понадобиться усиление стропил, тогда в проект вносятся коррективы

Например, может потребоваться использование дополнительных накладок или бруса с большим сечением, чем планировалось. Важен и вес всей стропильной системы. В этом случае расчет ведется с учетом не только сечения пиломатериалов, но и плотности и влажности древесины, определяется расстояние шага между стропилами.

На сегодняшний день существует специальная классификация нагрузок на кровельную систему:

  1. Основная нагрузка касается веса стропильной конструкции, температуры нагрузки, снеговых и других погодных факторов.
  2. Дополнительная нагрузка касается расчетов влияния ветра и гололеда.
  3. Форс-мажорные нагрузки связаны с техногенными обстоятельствами (современная кровля должна выдержать все).

Уклон

Важно грамотно рассчитать угол наклона скатов. При стандартной ширине дома в 6-8 м угол скатов составляет 45 градусов, но этого мало для пространства в мансарде

При угле наклона в 60 градусов конструкция обойдется дороже, но вся крыша будет выполнена удачней. При 45 градусах наклона можно выбирать любые кровельные материалы. Если двускатная крыша изначально планируется асимметричной, то в чердачном пространстве можно спокойно обустроить жилую мансарду, но для этого надо посчитать полезную площадь. Выбирается обычно стандартная двускатная крыша. При этом важно учесть нагрузки на крышу из-за ветра и снега. При увеличении угла наклона скатов увеличится и расход материалов. Но и эксплуатационные характеристики такой кровли будут выгодно отличаться. Если планируется возвести двускатную крышу с неравными углами скатов, то все работы можно выполнить в оригинальном дизайне. Тем не менее, при проектировании лучше отталкиваться от классической конструкции в виде симметричной кровли с равнобедренным треугольником в основании.

Шаг

Шаг стропил, используемый при создании крыши, является одним из основополагающих при возведении конструкции. Существует зависимость шага стропильной системы от кровельного материала. В качестве последнего используется профнастил, шифер, мягкая кровля или металлочерепица.

Шифер для кровли используется повсеместно. Этот кровельный материал отличается относительной прочностью, невысокой стоимостью и устойчивостью к температурным перепадам. Однако материал обладает определенным весом, соответственно, необходимо обеспечить крышу мощной стропильной системой. Стоит учесть, что для шиферной кровли должно быть не менее трех точек опоры (по центру и по краям).

В последние годы достаточно большое распространение среди кровельных материалов получила металлочерепица. Материал прост в монтаже и отличается привлекательным внешним видом. Металлические листы для кровли удобно использовать, так как они имеют малый вес. В связи с этим расстояние между стропилами может быть большим (например, 600-950 мм с сеченным брусом 150х50 мм).

Покрытие из профнастила может быть выполнено из оцинкованного стального листа со специальным защитным покрытием (от внешних погодных воздействий). Современный профнастил отличается по цвету, ширине гофры. Внешне такое покрытие отличается по дизайну. Шаг между стропилами под профнастил будет зависеть от вида профиля, от углов наклона и конфигурации крыши. Для стропильной системы в этом случае используется брус сечением 50-75 мм. Это может быть и доска 20-50 мм шириной.

Уход

Односкатная кровля прослужит много лет, если обеспечит необходимый уход. Он подразумевает такие мероприятия:

  1. Регулярный осмотр стропильной системы для своевременного выявления гниения и повреждений. Перед монтажом ее обязательно подвергают пропитке специальным составом. Если в ходе осмотра выявлены дефекты, то необходимо срочно провести ремонт поврежденных элементов.
  2. Нельзя допускать накопление на кровле мусора, в т.ч. листьев и веток. Его необходимо регулярно удалять.
  3. Не следует ждать, когда накопится слишком много снега. Регулярная очистка кровли – это устранение избыточных нагрузок.
  4. На односкатной крыше хорошо заметны повреждения кровельного материала. Если обнаруживается разрушение отдельных элементов, то их сразу следует заменить.

Монтаж стропильной системы с наслонными стропилами

Стропильную систему наслонного типа применяют в том случае, когда длина пролета не превышает 6,5 метра.

При наличии несущих конструкций внутри строения имеется возможность установить дополнительные стойки.

Главной опорой стропильных ног является мауэрлат.

Монтаж мауэрлата

Перед монтажом мауэрлата необходимо установить армпояс. Он состоит из опалубки, в который закладывается арматура и заливается бетоном. В основании при еще не застывшем бетоне устанавливаются шпильки, к которым потом крепится мауэрлат.

Мауэрлат — брус, который укладывается на опору (несущую стену) и является основанием стропильного каркаса. Предварительно укладывается слой гидроизоляционного материала. Если длины бруса не хватает на длину стены, то его наращивают.

Далее, поэтапно проводят установку:

  • Проверяют равенство диагоналей. Несоответствие в несколько сантиметров может привести к переоборудованию каркаса;
  • Закрепляют углы мауэрлата;
  • Прикрепляют мауэрлат при помощи шпилек или проволоки. Затяжку шпилек производят в два приема, предварительно просверлив для них отверстия.

ВАЖНО!
От того, насколько прочно будет установлен мауэрлат зависит устойчивость кровельной конструкции.

Поэтому необходимо серьезно отнестись к креплению мауэрлата к несущей опоре.

Монтаж мауэрлата

Лежень

После высыхания мауэрлата (через 5 дней), отмечают на брусе мауэрлата установки лежня: его ось должна быть с одинаковым отступом с каждой стороны от бруса мауэрлата. Лежень крепится на двухслойный гидроизоляционный слой анкерными болтами. К стене с внутренней стороны крепить лежень следует скрутками из проволоки или скобами. Далее делают разметку для установки стропил.

Лежень

Монтаж стропильной системы двухскатной крыши

Опорными точками наслонных стропил являются стены и стойки внутри каркаса. Стропилы монтируют шарнирными узлами крепления. При использовании ползунков для крепления, обеспечивается небольшое опущение каркаса крыши в первые годы службы кровли.

Такой метод установки необходим для предотвращения перекосов, так как в первые годы здание немного оседает.

Крепить стропильные балки следует либо путем установки их в подготовленные пазы и укрепляют крепежными элементами, либо путем крепления досчатых накладок.

Монтаж стропил

Коньковый узел

Стропила соединяют встык, обрезав край бруска таким образом, чтобы угол при соединении противоположных балок соответствовал углу ската. Забивают стропила под коньком гвоздями. Возможен вариант, при котором балки соединены болтами, гвоздем или шпилькой, то есть внахлест.

При необходимости (если предусмотрено проектом) делается пропил в стропильных балках для крепления коньковой балки (прогона).

Коньковый узел

Стойки

Стойки крепятся при небольшой длине пролета — по центру, по бокам и центру — при более широком основании крыши. Крепление производится вертикально от конька к внутренней стене.

Стойка

Прогон — соединительная балка для закрепления стропильных ног. Крепится болтами или скобами к стойке.

Прогон

Установка кобылки

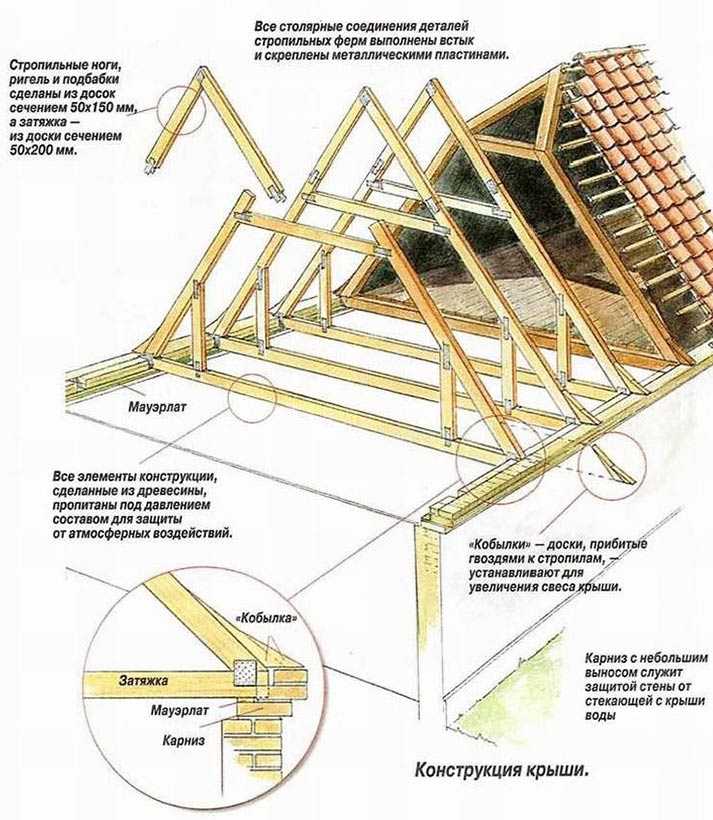

Заключительным этапом монтажа наслонной системы является установка кобылок при короткой длине стропильных ног для свеса. Для установки козырька необходимо устанавливать дополнительно небольшие стропильные доски.

Кобылки

Монтаж стропильной системы с наслонными стропилами

Угол наклона

Монтаж кровли начинают только после того, как составлен проект, выполнены расчеты и определен угол наклона. Угол определяют в зависимости от погодных условий региона, вида стройматериалов и пожеланий к дизайну. В местности с большим количеством осадков лучше делать большой угол наклона выше 45 градусов. Чем больше угол наклона, тем эффективнее будет сход снега и сток дождевых вод.

Для территории с сильными ветрами, угол, наоборот, делают меньше, вплоть до 5-15 градусов. Но учтите, что дома с уклоном кровли до 5-10 градусов выглядят не очень эстетично, особенно если в качестве покрытия используют простой и недорогой шифер. Шифер и черепица требуют угол минимум 25 градусов. А вот профнастил можно использовать для любой конструкции.

Учтите, что по техническим нормам угол двускатной крыши не должен быть менее 5 градусов!

По мнению экспертов, оптимальный угол составляет 35-40 градусов.

Установка стропильной фермы

Варианты врубки стропил в балкуИзмерения и разметка вальмового стропила

Установку стропильных ферм выполняем в следующей последовательности:

  • монтируем крайние фермы;
  • фиксируем центральные фермы.

При установке крайних ферм придерживаемся следующих важных правил:

  • основание треугольника устанавливаем на мауэрлат либо же верхний сруб в случае обустройства крыши деревянного строения;
  • предварительно делаем в основании несколько отверстий для его последующего скрепления со срубом;
  • обязательно контролируем прямолинейность установки фермы. Для этого используем отвес, закрепленный на ригеле;
  • основание стропильной фермы закрепляем только после подтверждения ровности его установки;
  • для обеспечения дополнительной устойчивости фермы закрепляем укосины от сруба к стропильной ноге. Длину подбирайте по ситуации, принципиального значения она не имеет;
  • прежде чем затягивать укосину шурупами, повторно убеждаемся в прямолинейности ее размещения.

После завершения монтажа крайних ферм переходим к фиксации центральной и последующих конструкций, если их размещение предусмотрено проектом. Оптимальный шаг установки ферм – 100 см.

Для закрепления центрального стропильного треугольника используем временные укосины. После того как будет установлен козырек, укосины можно убрать. Рекомендации по креплению центральных и остальных ферм такие же, как и в случае с крайними конструкциями.

Каркас дома со стропилами

Удачной работы!

Сборка коньковой фермыМонтаж коньковой фермыМонтаж стропилМонтаж стропил

Установка стропил для двухскатной крыши своими руками

Укладка мауэрлата на стены

Этот элемент крепится на несущей стене по всей ее протяженности. Если речь идет о бревенчатом доме, то мауэрлатом может служить верхний венец. Для зданий из газобетона или кирпича потребуется мауэрлат, равный длине стены. Иногда эту деталь можно укладывать между стропилами.

При недостатке длины материала для мауэрлата можно срастить несколько кусков. При этом края запиливают под 90º и стыкуют с помощью болтов – проволока, нагели или гвозди не годятся.

Есть два способа укладки мауэрлата поверх несущей стены:

  • симметрично по центру;
  • со смещением в нужную сторону.

Монтаж мауэрлата выполняется на предварительно уложенный гидроизоляционный слой из рубероида. Это защитит древесину от гниения.

Стоит ответственно отнестись к процессу крепления мауэрлата, поскольку при сильном ветре он должен выдерживать особенно большую нагрузку.

В качестве креплений для мауэрлата можно использовать такие расходники:

  • Анкера, которые незаменимы для монолитных материалов.
  • Деревянные нагели. Эти детали применяются в домах из бруса и бревен, хотя к ним требуются дополнительные крепления.
  • Скобы.
  • Арматура или специальные шпильки. Такой вариант предпочтителен для построек из пено- или газобетона.
  • Вязальная или стальная проволока – это вспомогательный крепежный элемент, применяемый практически всегда.

Сборка ферм или стропильных пар

Сборка ферм может быть выполнена одним из методов:

  • Брусья для стропил собираются и крепятся прямо на крыше здания. Этот процесс довольно трудоемок, поскольку все замеры, подрезку и сцепку брусьев придется делать на высоте. Однако можно обойтись своими силами, без привлечения техники.
  • Фермы или стропильные пары можно закрепить на земле, а потом готовые элементы поднять на крышу здания. С одной стороны – это упрощает процесс установки стропил, а с другой – из-за большого веса конструкции ее подъем наверх потребует наличия специального оборудования.

Обратите внимание, что начинать сборку стропильных пар стоит только после нанесения разметки. А если заранее изготовить шаблон, для которого взять две доски, равные длине стропил, и соединить их между собой, то тогда все пары получатся абсолютно одинаковыми

Монтаж стропил

После сборки и подъема на высоту выполняется установка стропил двухскатной крыши деревянного дома. Чтобы зафиксировать их на мауэрлате, в нижней части стропил делают запилы. Первыми устанавливают две фермы с противоположных концов крыши.

После этого между стартовыми парами натягивают веревку, по которой будут выравнивать все остальные стропильные фермы и устанавливать конек.

Теперь можно монтировать оставшиеся пары с соблюдением расчетного шага между ними. В тех случаях, когда сборку пар производят непосредственно на крыше, между двумя торцевыми фермами крепят коньковый прогон. На него впоследствии и производят установку стропил.

Порядок установки половинок стропил согласно мнениям профессионалов может отличаться. Некоторые предпочитают укладывать брусья в шахматном порядке, чтобы не перегружать фундамент и стены в процессе работы. Другие склоняются к последовательной установке пар стропил. Как бы то ни было, стропильные ноги могут нуждаться в подпорках и стойках – все зависит от размеров крыши и формы ферм.

Крепление конька

Конек – это элемент, который образовывается посредством крепления стропил в верхней точке. Как только все детали стропильной системы для двухскатной кровли будут установлены, следует выполнить капитальное закрепление всех элементов конструкции.

Установка обрешетки

Наличие обрешетки является обязательным при строительстве любой крыши. Она не только поддерживает кровельный материал и позволяет его надежно закрепить, но и дает возможность перемещаться по крыше в процессе работы.

Расстояние между отдельными досками выбирают, исходя из типа кровельного материала:

  • мягкая кровля укладывается на сплошную обрешетку без зазоров;
  • для металлочерепицы нужна обрешетка с шагом в 35 см (между двумя нижними рядами – 30 см);
  • шифер и профнастил можно укладывать на обрешетку с шагом в 44 см.

Итоги

Таким образом, чтобы собрать стропильную систему для крыши с двумя скатами, следует учесть много нюансов и предусмотреть любые возможные осложнения. Надеемся, что наши советы помогут вам справиться с этой нелегкой задачей и создать качественную и долговечную крышу для вашего дома.

С висячими стропилами

Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.

Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.

Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами

Стропильная система двухскатной крыши для небольших домов

Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.

Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).

На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.

Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы

Для мансардных крыш

Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.

Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля

Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника

В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.

При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.

Для больших домов

При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.

Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил

При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).

Прямой и косой прируб для соединения затяжки

Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.

Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки

Крепление подкосов для стропильной системы висячими стропилами

При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
