Установка печи в бане: монтаж кирпичных, стальных и чугунных конструкций, особенности выносной топки

Врезка в стену и установка банной печи

Для вывода топочной части печи в стене прорезается прямоугольное отверстие. Его размеры зависят от конструкции печки, особенно той ее части, которая будет выходить в соседнее помещение.

Точный размер зазора между корпусом и горючими частями стены указываются в паспорте на печку. Установка железной печи в деревянной бане включает обкладывание контура отверстия кирпичом, базальтовой ватой, гипсом или любым другим негорючим и влагостойким теплоизолятором.

Для самодельной печи можно рекомендовать зазоры в 30 см, при условии хорошей теплоизоляции. Нельзя использовать для данной цели стекловату или вату для утепления стен. Этот материал плохо держит нагрев более 150 градусов и начинает рассыпаться. Кроме того, использование стекловаты не безопасно, так как продукты горения вредны для человеческого организма.

Установка теплообменника к банной печи или котлу своими руками

Современные модели банных печей, котлов нередко дополняются теплообменниками ‒ устройствами для нагрева воды. Какими они бывают, нюансы и сложности монтажа разберем ниже.

Схема: 1 – теплообменник; 2 – накопительный бак; 3 – верхний отвод (min наклон 20°); 4 – нижний отвод (min наклон вниз 1-2°); 5 – сливной кран накопительного бака; 6 – сливной кран системы.

Устройство теплообменника

В основе работы ‒ физические свойства воды, которая в горячем виде расширяется, идет кверху, холодная вода остается внизу.

В баню ставят небольшие теплообменники для быстрого нагрева. К нему идет одна труба сверху, другая – снизу.

Бак с водой иногда устанавливают в парилке, но чаще в помывочной. Причем на таком уровне, чтобы его нельзя было задеть.

Горячая вода идет по верхней трубе к баку, по нижней трубе по мере расхода горячей воды заливается холодная.

Важные нюансы монтажа

Теплообменник может:

быть встроенным в печь;
крепиться к дымоходу;
фиксироваться к потолку парной.

Для постоянного наличия в моечной горячей воды нужно поддерживать процесс горения в печи и бесперебойную подачу воды в бак. Для реализации второго момента часто применяют циркуляционный насос.

Без него можно обойтись, когда диаметр труб составляет 1 дюйм.

Для снижения тепловых потерь общая протяженность труб не должна быть более 3 м.

Перед установкой стоит учесть такие рекомендации:

Качественный теплообменник не должен потреблять больше 10% от выработанной энергии печи.
Трубы укладываются таким образом, чтобы вода текла сама при прямой подаче под углом 250 градусом, при обратной подаче под углом 30 градусов.
Объем воды в баке под каждую модель теплообменника подбирается отдельно. Это зависит от выбранной мощности. Если ее будет мало, то она будет часто кипеть и на стенках начнет накапливаться накипь, что может стать причиной пожара. При завышенном объеме воды процесс нагревания займет много времени.
Запаса мощности должно хватать на случай остывания после прогорания дров в печке.

Когда бак с водой размещен прямо в парилке, подключение теплообменника проходит в таком порядке:

Входное отверстие в бак делается на 5 см выше верхнего штуцера регистра (минимум 1,5 м от пола). Это обеспечит лучшую циркуляцию воды.
Низ бака должен находиться от пола минимум на высоте 1,5 м или даже выше.
От потолка нужно отступить еще полметра.

Из-за слишком высокого расположения бака сложно проконтролировать уровень воды в нем.

Поэтому есть другие варианты подключения:

Бак размещается ниже.
Штуцер оборудуется сбоку под подводный контур.

Минус этого способа в том, что, когда уровень воды будет меньше верхнего штуцера, циркуляция не произойдет. Вода в теплообменнике будет стоять и временами кипеть, а в баке так и останется холодной.

Размещая бак в мойке, требования к монтажу остаются такими же.

Можно покупать соединительные трубы из металлопластика или брать обычные гибкие шланги. Диаметр ‒ 1 дюйм. При большем диаметре придется ставить циркуляционный насос.

Уплотнители должны быть из прочного тангита, прокладки фитингов ‒ из паронита.

Обязателен к установке сливной кран. Через него можно удалить засорения из системы, слить воду на период неиспользования бани.

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Несколько пояснений по проведению расчета.

Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Печь с выносным топливным каналом

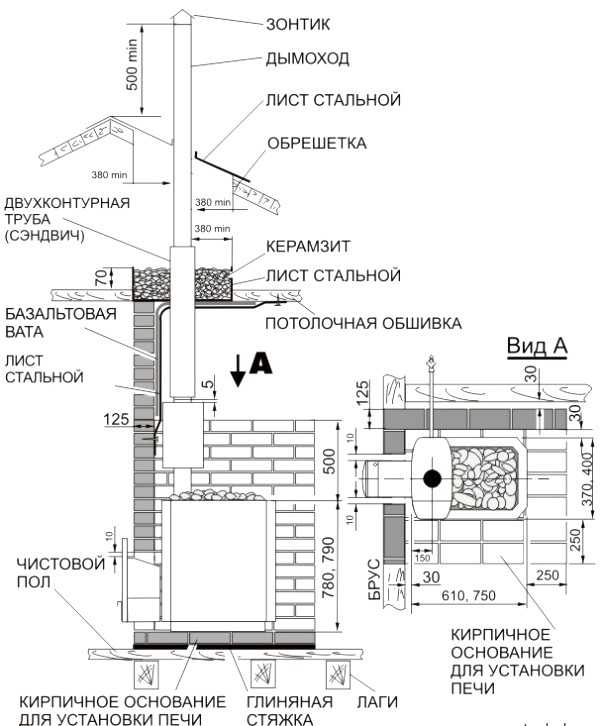

Рассмотрим монтаж заводской печки-каменки с выносным топливным каналом, как нельзя лучше подходящей для деревенской бани.

Стандартная инструкция предполагает следующие этапы работ:

обустройство проема в стене;
термоизоляцию печки;
огнезащиту стен;
установку дымоходной конструкции.

Площадка вблизи конструкции покрывается глиной, цементным раствором или жидким стеклом. На это основание уже допустимо ставить печку. Место для печки точно согласовывается с направлением дымохода. В стене, рядом с определенным для нее местом подготавливается проем. Он должен быть больше размеров зольника.

Поверхность стены защищается минеральной изоляцией насыпного типа. Теплостойким материалом отделывается стена, примыкающая к корпусу печки. В каркасных банях, а также в конструкциях из бруса область примыкания выкладывается кирпичом. Поверх кладки наклеивается термозащитная плитка. Для закрепления печи используются специальные петли, прикрученные анкерами.

Идеальный дымоход не должен иметь поворотов и колен, а первые метры обязательно из жаропрочной стали. Для трубы желательно наличие корпуса из теплоизолирующего материала. Стандартная прямая труба выводится через крышу. Поэтому в кровле, в отведенных точках, подготавливаются монтажные проемы. Пространство около нее заполняется минватой и асбестовым листом. Труба закрывается кожухом.

В целом, при правильном подходе, монтаж печки займет два-три рабочих дня. Однако воспользоваться можно будет не менее чем через семь дней. Надо, чтобы кладка под фундамент, защитные системы получили необходимую степень надежности. Заполнение камнями каменки возможно только через 14 дней. За этот период постамент под печью даст положенную усадку.

Подготовка к сооружению портала

До начала строительства этого элемента печи в бане следует тщательно продумать проект, так как впоследствии конструкцию нельзя будет переделать, только сломать и построить заново. Вначале просчитаем размеры будущего обрамления, которые зависят от габаритов отопительного прибора.

При расчетах складываются следующие параметры.

Высота и ширина и самой печи, учитывая высоту ножек.
Ширина зазора при расширении стенок печи во время эксплуатации.
Кладка из кирпича вокруг печи. Ее ширина и высота должна быть не менее 25 см.
Ширина пространства между кладкой и деревянной стеной бани.

Чтобы определить количество кирпичей для портала, следует разделить площадь кладки на площадь одной стороны кирпича (для этого ширину строительного элемента умножают на его длину). К полученному значению прибавляют еще 10 % от всего количества кирпичей. Эта мера необходима на случай их повреждения.

Расчеты размера портала

Портал можно построить из различных материалов. Выбор зависит от интерьера помещения. Иногда для создания общего дизайна бани может потребоваться сочетание разных видов материалов. Естественно, необходимо учитывать, что те элементы, которые контактируют с печью, должны быть огнеупорными.

Обрамление портала для банной печи выполняется из:

Ни один из перечисленных материалов нельзя назвать идеальным. У каждого есть свои достоинства и недостатки. Поэтому специалисты рекомендуют использовать те материалы, которые будут соответствовать всем требованиям.

Портал из кирпича и камня

Он смотрится и красиво, поэтому впишется в любой интерьер бани. Для любителей классики портал из кирпича для банной печи будет отличным вариантом. Обычно для сооружения П-образной конструкции используют красный кирпич. Он более теплоустойчивый и хорошо переносит влагу. Клинкерный материал также подходит для кладки.

Силикатный кирпич использовать не рекомендуется.

Камень тоже хорошо переносит высокие температуры и эффективно отдает приятное и благотворное тепло. При этом не имеет значения: натуральный он или искусственный. Некоторые виды камней (ракушечник, мрамор, песчаник, травертин) не стоит укладывать около топочной дверцы: копоть будет въедаться в их пористую структуру, и от сажи не избавиться. Украсит интерьер бани обыкновенная галька, которую можно выложить в виде рамки вокруг портала, присоединив специальным клеем. Необходимо помнить о большом весе камня и кирпичей. Поэтому нужно позаботиться об усилении фундамента.

Портал из древесины

Дерево является легковоспламеняющимся материалом, к тому же быстро рассыхается и деформируется под воздействием высоких температур. В основном древесина подходит в качестве декоративной отделки портала. Ее обязательно следует защитить специальными пропитками от огня, которые будут препятствовать возгоранию.

Деревянный портал для печи необходимо изолировать светоотражающим экраном, который состоит из теплоизоляционного и облицовочного негорючего материалов. Например, из термостойкого утеплителя и листа из нержавейки или стали. Зеркальная металлическая поверхность будет отражать тепловые лучи от деревянных стен бани, тем самым защищая ее от возгорания.

Портал из гипсокартона и применение металла

В качестве декоративной отделки печного входа нередко используют этот легкий и недорогой материал. Единственный его недостаток: требует дополнительной отделки. Для бани лучше всего применять термостойкий гипсокартон. Он пожаробезопасен, так как благодаря особой технологии не имеет в своей структуре воздуха. Известно, что огонь подпитывается кислородом, а при его недостатке пламя тухнет. Отсутствие воздуха обеспечивает максимальное сжатие всех компонентов в гипсокартоне. К тому же такое изделие обрабатывают специальными составами для повышения стойкости к огню. Но несмотря все на тонкости производства жаростойкого гипсокартона, он не выдерживает открытый контакт с огнем более чем 25–30 минут.

Преимущества моделей с наружной топкой

Конечно же, установка обычной каменки — процедура гораздо более простая, чем монтаж печки с выносной топкой. Однако все сложности сборки такой модели в бане своими руками с лихвой перекрываются удобствами ее использования. К преимуществам печей с наружной топкой можно отнести:

Возможность одновременного обогрева парилки и предбанника. Конструкции этого типа устанавливают обычно у перегородки, разделяющей эти два помещения. В особенности подобное расположение печи может быть удобным в бане, используемой в том числе и в холодное время года.
Отсутствие особой необходимости в обустройстве вентиляции в парной. Поскольку топка у такой печи выносится в предбанник, воздух в этом помещении выгорает гораздо меньше. В любом случае пар в парилке будет оставаться «легким».
Сохранение чистоты в парилке. Дрова в этом случае хранятся в предбаннике. Там же производится их закладка в топку. А поэтому на полу в парилке не будет оставаться никакого мусора. Смести же золу и щепки в сухом предбаннике при уборке особого труда не составит.

Подготовка стен

Выше мы определились с тем, каким должно быть расстояние до горючей стены, и там же пришли к выводу, что гораздо практичнее отделать их огнеупорами, чтобы не тратить зря пространство парилки. Теперь пора рассказать о том, как это делается.

Бюджетный, но не самый лучший вариант, к стене на бруски прибит лист оцинкованной жести

Итак, у нас три с половиной варианта:

крепим лист огнеупора на стену;
штукатурим стену;
делаем кожух из кирпича для печи;
заменяем кирпичом часть деревянной стены.

Объясним, почему 3,5 — часто и огнеупор на стену вешают, и кожух строят. Причем последний ставится не только с целью противопожарной безопасности, но и просто безопасности, а также для перераспределения тепла. Подробнее о том, зачем он нужен и как его сделать вы узнаете из этой статьи.

Что касается огнеупора, то можно воспользоваться минеритом — это листы цемента с наполнителями, армированные волокнами. Отличный огнеупор. Только надо правильно его крепить.

Если печка стоит почти впритык к стене, то понадобится два слоя минерита с воздушной прослойкой между ними, которую вы создадите с помощью 3-сантиметровых керамических втулок. Первый слой непосредственно прилегает к деревянной стене, затем идут втулки и второй слой минерита.

Если расстояние побольше, можно ограничиться одним слоем, но и он не должен касаться стены — те же втулки используются для его крепления к дереву.

Обратите внимание! В новой бане из сруба нельзя крепить огнеупор жестко. В силу усадки, которая длится годами, жесткое крепление может стать причиной разрыва огнеупорного материала

Поэтому делайте пазы для скольжения крепления. Со временем усадка завершится, тогда и закрепите намертво).

Поверх минерита можно положить, например, термостойкую плитку (ее сажают на жаростойкую мастику) или придумать другое декоративное оформление. Как вариант — зеркальная нержавейка. Ее листы прекрасно отражают тепло, но при этом нагреваются сами. Поэтому нержавейку крепят на слой любого огнеупора — минваты, керамоволокна, суперизола и др.

В принципе, можно и оштукатурить горючую стену (слой не менее 2,5 см) или воспользоваться огнестойким гипсокартоном.

Те, кто решился вывести топку в предбанник, либо сразу ставят кирпичную стенку, либо потом вырезают часть сруба или бруса. В кирпичной кладке оставляется место для топочного тоннеля с запасом, куда потом забивается теплоизолятор, например, минеральная вата. Теплоизолятор применяют и в местах контакта кирпичной кладки с деревянной стенкой. Если не хотите заменять всю стенку, сделайте портал — минимум метровый.

Необходимые инструменты

В процессе планирования установки банной печи надо позаботиться не только об эффективности, безопасности и функциональности, но и о нужных инструментах.

Для улучшения качества монтажа следует предварительно подготовить:

стальные листы (8 мм толщиной);
трубу с окружностью около 50 см;
прутья из металла, сечением 100 мм;

колосник, топочную, дверцы поддувала;
дымоход;
краны для горячей воды;
бак под воду в объеме до 1 м куб.

Для монтажа конструкции точно пригодятся сварочный аппарат, болгарка

Все комплектующие материалы важно выбирать в соответствии с существующими СНиПами и ППБ. К примеру, не рекомендованы к использованию оцинкованные асбестовые трубы

Особенности установки печи в зависимости от материала

По форме, конструкции печи бывают:

горизонтальные;
вертикальные;
цилиндрические;
прямоугольные.

Делают их из:

чугуна;
металла (сталь, железо);
кирпича.

Отдельные модели оснащают сеткой для камней, баком для нагрева воды.

Чугунная

Чугун представляет собой сплав металла (железо, графит, углерод). Это экологически чистое и безопасное сырье.

Плюсы чугунной печи:

Длительный срок службы – от 30 и более лет.
Создание конструкции не предусматривает сварку. Отсутствие швов положительно сказывается на качестве и сроке эксплуатации изделия.
Материал обладает высокой устойчивостью к перепадам температур. Ему не страшна деформация.
Скорость нагрева. Чугун быстро нагревается, хорошо сохраняет и удерживает тепло. Такая печь способна нагреть большую баню за 2‒3 часа. Одной загрузки топлива хватает до 9 часов обогрева.
Устройство собрано из отдельных элементов, соединенных между собой замками. При поломке одну деталь легко заменить.
Чугунная печка отлично впишется в любой дизайн помещения.

Из минусов агрегата:

Большой вес. Установить одному такую конструкцию не выйдет. Средний ее вес ‒ 200 кг.
Подверженность коррозии, поэтому ставить прямо в парной такую печь не рекомендуется.

Любые трещины, повреждения изделия нужно своевременно устранять во избежание пожара.

Печь будет отлично смотреться в предбаннике, комнате отдыха.

Стальная (железная)

Среди владельцев дачных участков, загородных домов металлические печи пользуются большим спросом по причине доступности и низкой цены материала в сравнении с другими видами.

Плюсы металлических печей:

Небольшой вес готового изделия ‒ от 80 кг.
Под многие модели печей не нужно отдельно заливать бетонный фундамент.
Устанавливаться печь будет просто. Справится с этим и один человек.
Компактные размеры – она не займет много места.
Металл быстро нагревается, отдавая тепло, снижается расход топлива.
Корпус полностью герметичен. Риск утечки угарного газа минимален.
Доступная цена готовых изделий.
Печь можно сделать самому.

Из минусов устройства:

Быстрое остывание металла. Для поддержания комфортной температуры в помещениях топить зимой придется постоянно.
Сильный нагрев металла пересушивает воздух.
Незащищенные перегородками раскаленные поверхности могут стать причиной ожогов.
Сталь, железо в условиях постоянной влажности без дополнительной защитной обработки начнут быстро ржаветь.

В банях с деревянными полами следует сделать дополнительную защиту участков вокруг печи, обустроив покрытие из негорючих материалов. Это же касается и изделий на 4 ножках. Пол под ними без защитного настила постепенно продавится.

Кирпичная

Кладку печи выполняют огнеупорным кирпичом (шамотом), облицовывают готовое изделие керамическим.

Преимущества классической каменки:

Долгое сохранение тепла.
Пожарная безопасность.
Возможность отапливать большие по площади помещения.
Вырабатывается мягкий водяной пар.
Постройка прогревается равномерно и постепенно.
Материал негорючий, устойчив к перепадам температур.
Долговечность. Правильно выложенная печь прослужит не одно десятилетие.

Но есть у такой конструкции и минусы:

Сложность кладки. Без знаний технологии порядовки браться за возведение не стоит.
Высокая стоимость материалов и работ.
Большой вес готового изделия требует заливки надежного фундамента.

Данный материал будет полезен:

Монтаж фундамента под кирпичную печь
Какой кирпич для печи лучше выбрать

Правила монтажа электропечей

В частном строительстве для оснащения саун и бань применяются электроплитки с запиткой от сети 220 В. При их монтаже стоит соблюдать следующие правила:

Подбирать по мощности печки тип и сечение кабеля

Для модификаций на 3; 4,5 и 6 кВт подойдет проводник 1,5 мм2.
Пол под электрокаменкой выкладывать керамической плиткой.
От ограждения плиты до полок и возгораемых предметов оставлять зазор минимум 7 см.
Промытые камни укладывать только поверх ТЭНа.
При наличии печи использовать светильники, рассчитанные на температурный предел до 140 градусов.
Вентиляционное отверстие располагать за каменкой на высоте 5-10 см от пола.
Воду подавать максимально осторожно, камни не поливать морской водой.

Советы и рекомендации

Несмотря на все ограничения пожарной безопасности, схема размещения банной печи внутри парилки допускается разной. Например, если устройство сместить к углу, можно высвободить достаточный объем рабочего пространства. Размещение печи посередине стены позволит установить лавки и полки по бокам, увеличив количество посадочных мест. Однако, последний вариант не очень удобен в обслуживании и во время банных процедур.

Руководства по установке печи в бане предполагают максимальное приближение агрегата к стене. При этом расстояние до горючих материалов стен должно составлять не менее метра. Правила установки агрегата в готовой бане предполагают разметку места относительно лаг. Таким образом, обеспечится равномерное распределение нагрузки на опоры.

Деревянные поверхности покрываются защитной основой, которая обеспечит высокую стойкость древесины к температурным перепадам. Эффективность прогрева лучше, если топочная часть будет находиться очень близко от основания. Некоторые умельцы даже специально устанавливают печь, углубляя ее в полу на 10-15 см, чтобы доски стали теплыми. При установленной ниже пола печи неудобно закладывать дрова в топку.

Где лучше расположить топку в бане?

Дверца выносной топки может быть установлена в нескольких местах — моечной, помещении для отдыха или предбаннике. При наличии достаточного свободного пространства можно использовать любой из вариантов. Однако в первом случае потребуется особенно тщательно подойти к поиску места, чтобы в нём дрова были защищены от намокания. Еще нужно учитывать, что в помещение может проникнуть газ.

Комната отдыха отлично подойдет для этих целей, ведь здесь довольно сухо, к тому же наблюдать за горением дров через стеклянную дверцу будет необычайно приятно всем находящимся в бане.

Зимой дверцу можно даже приоткрыть, тогда в предбаннике станет теплее. При условии, что печь имеет красиво оформленный дизайн, она вдобавок ко всему может стать украшением интерьера.

В любой бане обязательно есть предбанник — специальное помещение, выполняющее функцию тамбура. Оно не предназначено ни для приема водных процедур, ни для отдыха. Поэтому, если вы решите хранить дрова именно здесь, то никому неудобств они не создадут. Для дверцы лучше всего выделить отдельное помещение, тогда люди не смогут почувствовать запах дыма, в какой бы комнате они ни находились.

Меры безопасности

Металлическая печь — потенциальная угроза для людей и самого строения, ведь в процессе работы конструкция нагревается до критических температур. Во избежание неприятных последствий нужно соблюдать правила пожарной безопасности.

Рекомендуется выбирать для печки из металла место не ближе 50 см от стены строения. Рядом с перегородкой, через которую выводится топочный канал, обязательно должен быть установлен тепловой экран из изоляционного материала.
Для защиты от перегрева на боковую стену бани можно установить одинарный слой теплоизоляции, в качестве которого можно использовать металлический или волокнистый цементный лист толщиной до 1 мм. В этом случае разрешается устанавливать печь относительно стены не ближе 25 см. В случае использования двойного слоя изоляции пространство может быть сокращено вплоть до 12,5 см. Устанавливается изоляционный материал на стену не впритык, а обязательно с зазором 3 см. При этом нужно убедиться, что он не контактирует с потолком и полом. Верхняя часть поверхности печки должна быть удалена от потолка на расстоянии не менее 1,2 м. Правила пожарной безопасности определяют оптимальное расстояние от дверцы топки до ближайшей двери, которое должно быть равно не менее 1,25 м.
Топочный канал нужно располагать не ближе 40 см от деревянной стены. Если же на ней находится защитный экран, то это расстояние можно уменьшить до 25 см. В целях увеличения защиты от возгорания можно дополнительно обложить кирпичом или камнем металлические стенки отопительного прибора. Непосредственно под саму печь укладывают стальной лист, который предотвратит возникновение пожароопасной ситуации из-за случайно выпавших угольков. Выбирать его необходимо с учетом следующих размеров: ширина должна быть больше ширины канала на 20 см, а перед дверью необходимо уложить квадрат размерами 40 x 40 см.

Некоторые производители предлагают для бани печи с выносной топкой, которую не нужно дополнительно обкладывать кирпичом. Это обеспечивается благодаря наличию у них стальных защитных экранов для стен и пола.
