Ворота дорхан: инструкция по монтажу для чайников

Программирование пультов DoorHan друг от друга

Дистанционные пульты DoorHan, новое в программировании

В автоматике от компании Дорхан появилась очередная новинка: программирование ДУ пультов для любой автоматики ограждающих систем: въездных и гаражных ворот, шлагбаумов, воротных систем других видов.

Брелоки ДУ безопасны в использовании, посторонние ни в коем случае не смогут открыть ворота своим устройством. Несмотря на то, что выглядит компактное устройство достаточно простым, это сложная, хорошо продуманная и отлично работающая система. Ворота управляются следующим образом: пульт передаёт сигнал, имеющий строго заданную частоту. Внутри блока управления или в корпусе привода помещена плата радиоканала. Она распознаёт сигнал с пульта и передаёт команду блоку. Каналов у пульта ДУ может быть несколько, в таком случае им одним можно управлять несколькими устройствами. Питание пульта – от батарейки, которой хватает обычно на 2-3 года работы, её легко заменить.

Удалённое программирование

Сегодня стало возможным добавлять новый пульт в память приёмника, затрачивая на это считанные минуты. Можно сделать такую запись с помощью работающего пульта, который уже был записан в память раньше.

Удалённое программирование пультов бренда ДОРХАН теперь позволяет передавать их коды сигнала на новый пульт, в том случае, если вы находитесь возле ворот, или в радиусе действия их приёмника. Теперь для программирования каждого нового пульта не нужно снимать корпус и работать конкретно с блоком управления.

Положительные особенности и новые возможности блока программирования:

  • Записать пульт можно быстро и без проблем, для этого не потребуется специально приглашать специалиста,
  • Не придётся вмешиваться в работу привода,
  • Несмотря на то, что режимы программирования остаются достаточно сложными, нет необходимости в них полностью разбираться, если нужно всего лишь запрограммировать пульт,
  • Программирование легко выполнить самостоятельно, требуется лишь соблюсти последовательность действий. Простое следование инструкции обеспечивает правильность установки.

Данная функция уже реализована во всей линейке устройств автоматизации воротных систем от ДОРХАН. И всё это с полной гарантией безопасности, так как во всей линейке пультов бренда используется безопасная и надёжная система кодирования KEELOG*.

Пульты ДУ ДОРХАН применяются для управления любыми автоматизированными системами, в которых установлена автоматика этого бренда. Возможно использовать устройства и для автоматики других производителей. Основное условие – наличие управленческого контакта с нормальным размыканием.

Схожие по теме

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу

В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей

Чертежи гаражных ворот: подготовка, работа над каркасом, монтаж

Как установить гаражные ворота: чертежи, советы. Чертеж гаражных ворот: особенности, установка. Гаражные ворота: чертеж, этапы возведения, рекомендации.

Установка распашных ворот своими руками: выбор материалов и сборка

Правильная установка ворот распашного типа — это залог их долговечности. Изучив инструкции, даже неискушенный человек может своими руками осуществить монтаж двустворчатой конструкции.

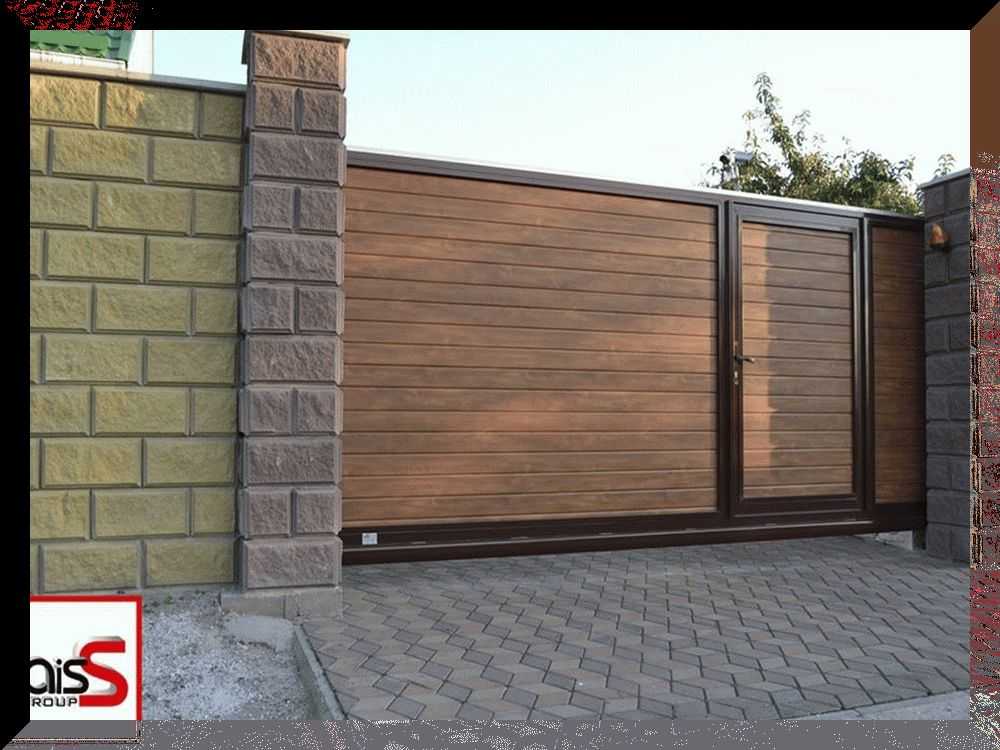

Ремонт откатных ворот

Откатные ворота относятся к наиболее функциональным и оправданным, с экономической точки зрения, типам конструкций, что и обусловливает их высокую популярность. Срок службы откатных ворот является практически неограниченным, так как в их конструкции отсутствуют хрупкие и легко ломающиеся элементы. Их устройство отличается простотой и практической рациональностью, поэтому кажется, что поломок там быть не должно.

Несущие конструкционные элементы таких ворот и их полотно выполнены из материалов, устойчивых к износу, и необходимость в ремонте автоматических откатных ворот возникает крайне редко. Автоматика привода створок таких ворот также не представляет собой ничего сложного. Тем не менее электрический привод и управляющая им автоматика может стать их уязвимым местом.

Двухканальный пульт-брелок DoorHan Transmitter 2 для дистанционного управления воротами и шлагбаумами

Выбирайте автоматику правильно!

Гарантировано обеспечим доставку: Киев, Харьков, Днепр, Одесса, Донецк, Запорожье, Львов, Кривой Рог, Николаев, Мариуполь, Луганск, Макеевка, Винница, Херсон, Полтава, Чернигов, Черкассы, Сумы, Житомир, Днепродзержинск, Кировоград, Хмельницкий, Ровно, Черновцы, Кременчуг, Тернополь, Ивано-Франковск, Луцк, Белая Церковь.

Пульт DoorHan Transmitter 2 управляет автоматикой ворот и шлагбаумов фирмы DoorHan.

Брелок небольшого размера, очень компактный.

Используемая радиочастота 433 МГц . Сигнал передается на расстоянии 50 метров .

Передатчик с двумя кнопками , каждая из которых управляет определенными воротами или шлагбаумом.

Пульты DoorHan Transmitter 2 работают по технологии динамического кода . Цифровой сигнал скрывается за изменяющимся внешним, для защиты от несанкционированного копирования.

В корпусе прибора находится батарейка марки 27А . Менять ее рекомендуется один раз в два года.

Программирование пультов DoorHan Transmitter 2

Активация нового передатчика происходит благодаря записи его кодов в приемник блока управления ворот (шлагбаума).

Каждая кнопка программируется отдельно. Процедура эта несложная.

1. На приемнике нажать кнопку программирования. Где она расположена и как называется, описано в руководстве по настройке привода или внешнего приемника. Загорается индикатор приемника.

2. Нажать программируемую кнопку пульта дважды. Мигающий свет индикатора или звуковой сигнал (зависит от типа приемника) сигнализирует о том, что код записан.

3. Проверить действие запрограммированной кнопки.

4. Подобным образом происходит программирование всех кнопок и пультов.

Пульты программируются от старого к новому. Для этого оба пульта должны находиться в зоне действия приемника.

1. Подготовка действующего передатчика. На старом пульте нажать кнопку 2 (нижняя). Удерживая ее нажать кнопку 1 (верхняя). Отпустить обе.

2. Ввод приемника в режим программирования. На старом пульте нажать кнопку, код которой будет передаваться. Издается звуковой сигнал платы управления (загорается индикатор).

3. Передача кода. На новом пульте два раза нажать кнопку, которая программируется. Звуковой сигнал (мигание индикатора) оповещает, что код принят.

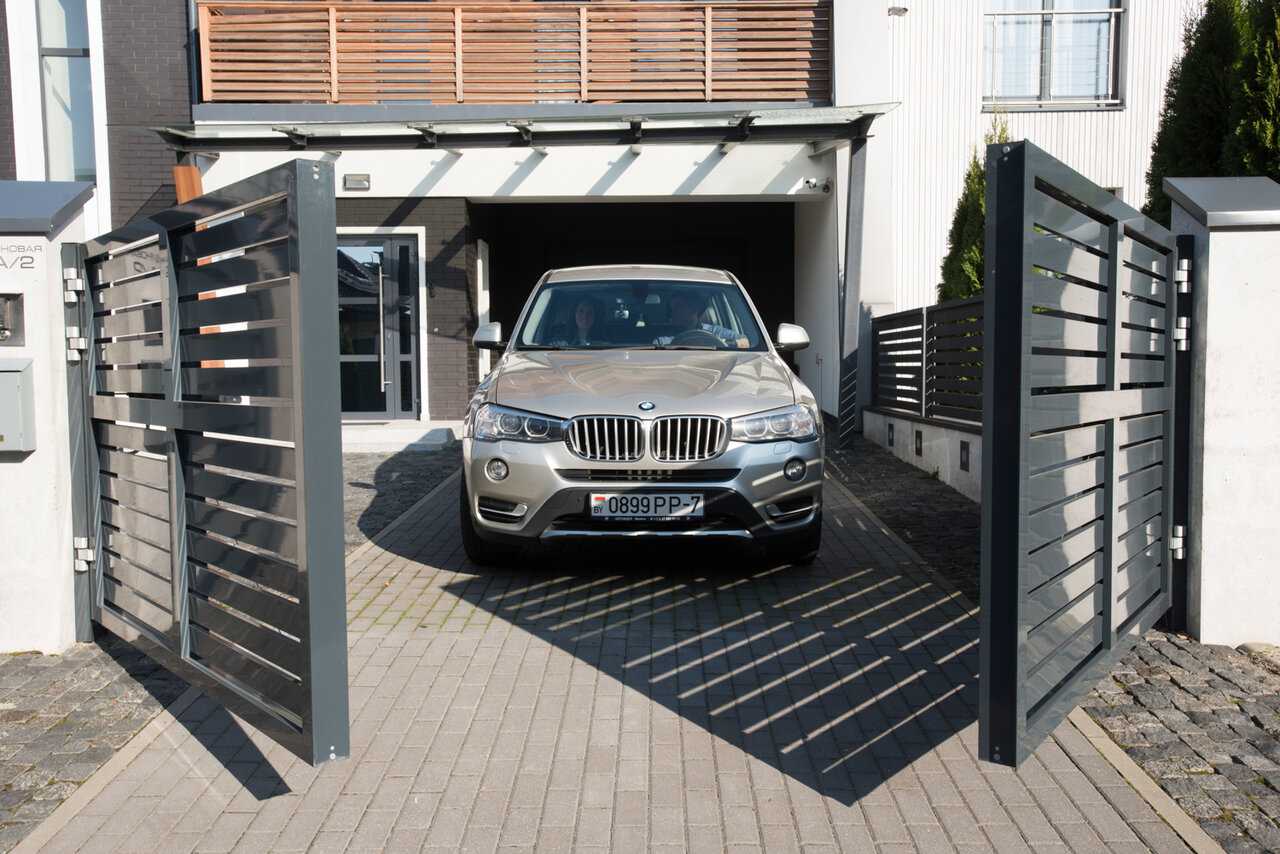

Плюсы и минусы автоматических распашных ворот

встроенную автоматическую систему

Обычно распашные ворота могут двигаться в обе стороны, но лучше, чтобы они открывались в сторону дороги. Такие правила нужны, чтобы снизить риски при возникновении пожара, да и просто использовать такой вариант удобнее и красивее в частном доме.

Даже если система, на первый взгляд, обладает большим количеством положительных характеристик, это не значит, что нужно спешить с покупкой, и в случае автоматического механизма действует аналогичное правило.

Например, отбить желание устанавливать автоматическую систему, может лишь цена этой конструкции, ведь покупка обычных распашных ворот обойдётся значительно дешевле. Стоимость автоматической системы может быть и большая, но при этом можно немного сэкономить. Цена на распашные ворота зависит от веса конструкции, электрического привода и красоты полотна.

Кроме того, на стоимость влияет и наличие дополнительной калитки, которая увеличивают цену на 20−30%. Поэтому если хочется всё-таки поставить автоматику, то можно отказаться от некоторых деталей или выбрать более простое в оформлении полотно и тем самым снизить стоимость конструкции.

К преимуществу автоматических ворот можно отнести их долговечность, универсальность и надёжность. Многие не доверяют электромеханическим системам, но практика показывает, что использование подобной конструкции не усложняет жизнь. Створки на протяжении многих лет открываются плавно в течение 12−15 секунд.

К недостаткам автоматической системы можно отнести то, что ворота фактически перестают работать, как только появляется препятствие, которое мешает нормально двигаться полотну. В итоге это может привести к деформации деталей.

Как следить за техническим состоянием распашных ворот

постоянно проводить диагностику

Нагрузка из-за мусора во время работы автоматической системы ворот может привести к ухудшению работы или полному выходу из строя привода.

Если нет возможности постоянно проверять отверстия и выемки системы, нужно хотя бы проводить профилактические работы. Это своего рода поддержание состояния полотна и внутренней системы.

В профилактику входят очистные работы, а также смазка важных деталей. Это снижает нагрузки на автоматическую систему и не даёт деталям стираться.

Иногда люди и сами становятся виновниками поломки конструкции, когда прилагают физические усилия, чтобы закрыть ворота, которые не работают просто из-за попадания мусора. Такой сценарий почти всегда приводит к поломке основных деталей механизма. Помочь в этом случае может только специалист.

Подбор электропривода

Именно эта часть отвечает за качество работы автоматики, поэтому следует делать правильный выбор.

Для этого необходимо выделить основные данные полотна, а именно:

  • линейные размеры ворот;
  • расстояние от дверных петель до опоры с боковой стороны;
  • общий вес конструкции.

Существует несколько типов электрического привода, но большей популярностью пользуется рычажной или линейный вариант. Система автоматического управления у обеих систем почти одинакова. Створки ворот перемещаются по команде владельца с помощью специальной металлической руки, которая двигает полотна.

С технической стороны между рычажным или линейным типом также нет разницы. Даже несмотря на то, что системы идентичны между собой, люди предпочитают выбирать себе линейный вариант, который отличается компактностью и красивым видом. Такая система устанавливается на въездных воротах, а вот на гаражи ставят уже рычажный тип.

Вариант с рычажным приводом для ворот отличается своей неприхотливостью в работе. То есть за системой почти не нужно ухаживать, а достаточно проводить профилактические работы раз в год. Кроме того, такой вид оборудования легче устанавливать своими руками, правда, потребуется проводить точную регулировку дверных полотен во время движения.

Особенности

Устройство гаражных ворот от DoorHan не является технологическим или механическим чудом. Они имеют стандартные конструкции и набор основных функций.

Но все же стоит выделить определенное количество неоспоримых плюсов данной продукции:

  • Комфортабельность на всех этапах: от сборки и установки до полноценной и продолжительной эксплуатации.
  • Безопасность и долговечность. Материалы, используемые при изготовлении гаражных ворот DoorHan, противопожарные и прочные.
  • Возможность улучшения имеющихся моделей. То есть на любом этапе эксплуатации покупатель может докупить опции или детали, позволяющие сделать использование ворот еще более комфортным.
  • Устойчивость к любым атмосферным явлениям и погодным условиям.
  • Вариативность. Покупатель может осуществить свой выбор среди разнообразия цветов, фактур, текстур и функционала гаражных моделей.
  • Скорость установки зависит лишь от квалификации и опытности мастера либо самого покупателя, если монтаж ворот производится собственными силами. Максимальный срок установки не более 7-8 часов. Для монтажа нет необходимости приобретать дорогостоящие инструменты и оборудование. Процесс происходит посредством имеющихся под рукой «ингредиентов».
  • Наличие сертификатов качества не только отечественного, но и европейского образца.
  • Сфера применения не ограничена только лишь бытовым использованием. DoorHan обеспечивает большое количество государственных проектов своей продукцией, изготавливая промышленные модели ворот.
  • Ценовая политика. Стоимость ворот российской компании в разы ниже европейских.
  • Собственное производство всех комплектующих и автоматики.

Среди минусов покупатели часто выделяют более сложную схему монтажа и подключения к автоматике. Свои комментарии автовладельцы выстраивают около электрической схемы, которая имеет несколько нестандартный вид. А кто-то просто зациклен на европейском качестве и не доверяет российскому производителю, считая, что отечественное – не значит качественное.

Преимущества и недостатки гаражных конструкций от DoorHan – понятия индивидуальные. Однако их инструкции по монтажу имеют настолько четкую и структурированную форму, что разобраться в процессе установки гаражных ворот не составит труда даже человеку, впервые взявшемуся за это дело.

Подготовка и монтаж

Перед осуществлением монтажных работ следует понять, что у каждого гаражного проема есть свои особенности. Именно поэтому у вас не получится делать все строго по инструкции, ведь в любом случае будут те или иные непредвиденные нюансы. Однако задать определенный тип установки вполне возможно.

При самостоятельном осуществлении монтажных работ и настройке системы своими руками следует всегда помнить о соблюдении определенных правил и технике безопасности. От этого будут зависеть долговечность и работоспособность ворот.

Перед монтажом конструкции необходимо подготовить проем. Если вы хотите избежать перекосов рамы, придайте ему идеальную прямоугольную форму. Убедитесь в том, что проем и рама находятся в одной плоскости.

Убедитесь в том, что на поверхности нет дефектов: трещин, неровностей. Такие недостатки пола могут оказать негативное влияние на результаты монтажных работ.

При осуществлении монтажных работ необходимо учитывать все рекомендации, указанные производителем в заводской инструкции. Так вы избежите возникновения проблем с конструкцией в будущем. После установки конструкции нужно будет проверить, плотно ли подогнан уплотнитель. В противном случае в гараже потом возникнут сквозняки. Если при закрытых воротах и выключенном свете не будет просветов – с уплотнителем все в порядке.

Проверьте, нет ли сбоев при работе автоматики. Ворота должны двигаться свободно и достаточно быстро.

Разводка электрических проводов и кабелей

Практически монтаж автоматики начинается ещё при установке или кладке боковых опорных столбов. Провода для электропитания и управления приводной системы движения практичнее прокладывать внутри столбов, и в нужных для монтажа местах иметь выводы наружу.

Кроме того, под дорогой следует проложить трубу, в которой протянуть все провода и кабеля для работы воротной панели, находящейся на противоположной стороне от блока управления. Это рекомендуется делать до того, как прокладывается асфальт или укладывается дорожная плитка, чтобы потом, при монтаже, не нарушать целостность дорожного покрытия.

Провода желательно брать указанных маркировок и соблюдать все размеры для прокладки, которые требуются по инструкции. Для автоматики, собранной по своей схеме и собственными руками, следует тоже конкретно прописывать используемые материалы и размеры.

Как запрограммировать пульт Doorhan (Дорхан)

У компании Doorhan существует достаточное количество приводов, шлагбаумов, блоков управления и прочей автоматики. В данной статье мы разберем самые популярные модели, а так же подробно опишем процесс записи пультов, иными словами – как записать пульт самому, без помощи специалиста.

Рассмотрим самые популярные модели шлагбаумов Дорхан.

Doorhan Barrier N, самая первая модель шлагбаума. Barrier N очень похож на шлагбаум AN Motors ASB6000, точно такая же тумба, только в другом цветовом исполнении. Внутренности тоже практически ничем не отличаются, за исключением блока управления.

В каждом шлагбауме находится блок управления, который задает логику работы шлагбаума, скорость закрытия, так же к плате шлагбаума подключаются фотоэлементы и внешние радиоприемники.

Следующее поколение шлагбаумов Doorhan серии Barrier выглядит уже более интересно. На крышке шлагбаума появляется встроенная сигнальная лампа, которая при открытии шлагбаума загорается. Это хорошее решение, так как в предыдущей модели для реализации этой функции приходилось отдельно покупать лампу и выносить её на забор или здание. Плата управления у него находится под крышкой. Чтобы до неё добраться, необходимо разблокировать крышку. Для этого имеются два рычага, которые проходят внутри тумбы с левой и правой стороны. После того как разблокировали крышку, не снимайте её резко, так как к ней подключен кабель питающий сигнальную лампу, его можно на время программирования отсоединить.

И наконец самая последняя версия шлагбаума Doorhan PRO.

Новая модель шлагбаума очень похожа на предыдущую, но имеет свои особенности. Конструкция шлагбаума стала более футуристической и интереснее. Для того чтобы добраться до платы управления, вам необходимо открыть дверцу тумбы крестообразным ключом, а далее открутить 3 болта – шестигранником. Только после этого можно будет снять крышку шлагбаума, но помните про сигнальную лампу, в этом шлагбауме её так же можно на время отсоединить.

Теперь рассмотрим плату Doorhan PCB, эта плата используется как в шлагбаумах так и в приводах для ворот (откатных). Плата может отличаться от предшественников только исполнением, все остальные клеммы и кнопки выполняют аналогичные функции.

Как записать пульт в плату Doorhan?

Процесс программирования пульта в плату Doorhan PCB достаточно прост. На каждой плате имеется кнопка “Radio” или в некоторых версиях она называется “Code”. К примеру вы уже купили пульт для управления автоматики Doorhan. Нажмите на кнопку RADIO/CODE и удерживайте до тех пор, пока не загорится красный светодиод на плате, в момент когда он загорится, вы услышите щелчок на плате. После чего, сразу отпустите кнопку RADIO/CODE и в течении 5 секунд нажмите два раза (нажатие 1сек) на новом пульте, ту кнопку, которой вы планируете открывать шлагбаум, например №1. В подтверждение успешной записи пульта в плату, вы услышите щелчок и светодиод погаснет

Внимание! не удерживайте кнопку RADIO/CODE более 8 секунд, иначе память радиоприемника будет очищена!

Радиоприемник DHRE-1. Запись в него осуществляется точно так же как и в плату PCB. Для этого необходимо снять крышку приемника, открутив 4 винта. Под крышкой находится кнопка CODE. Для записи нажать и удерживать (3 сек) пока не загорится синий светодиод. После того как светодиод загорелся, в течении 5 секунд нажмите на кнопку пульта два раза. Приемник издаст звуковой сигнал и светодиод погаснет, что означает что ваш пульт – успешно запрограммирован. Очистка памяти приемника выполняется удержанием кнопки CODE дольше 8 секунд!

В этой статье мы подробно разберем как записать пульт Дорхан своими руками в гаражный привод SE 800PRO. Какие ошибки можно допустить при программировании.

Нам постоянно задают вопросы насчет копирования пультов, а именно, – какие можно скопировать, а какие нет. В этой статье мы разберем каждый по порядку.

Как установить своими руками?

Установка ворот DoorHan не представляет собой опасность или сверхсложную задачу. Самое простое – это следовать пошаговой инструкции при монтаже, которая представляет собой понятное руководство по сборке ворот с картинками. Производитель трепетно позаботился о том, чтобы его продукцию смог собрать любой автолюбитель самостоятельно.

Вот несколько основных моментов, на которые необходимо обратить внимание при сборке гаражной конструкции DoorHan:

  • Подготовка панелей. Основное правило – осуществлять сборку снизу вверх. Нижняя секция должна плотно прилегать к полу, иметь строго горизонтальное положение, и оба конца полотна должны одинаково заходить за проем. Если пол в месте соприкосновения с секцией гаражной конструкции неровный, то на него необходимо положить ровную металлическую пластину. Выровнять полотно при помощи строительного уровня.
  • Установка вертикальных направляющих. Здесь имеется два варианта сборки: стандартный (в проеме) и нестандартный (на полу). Сборка также начинается снизу. Вертикальные направляющие монтируются на основании нижней секции ворот, с зазором 25-30 мм от крайней кромки полотна до выемки направляющей. Следующим шагом будет крепление угловых стоек, от которых потом пойдут горизонтальные профили.

  • Чтобы правильно установить торсионный механизм, начать нужно с монтажа концевых опорных кронштейнов. В них уже монтируется торсион. На вал надевается подшипник и пружина. Барабан монтируют на вал, предварительно проделав в нем отверстия для троса. Хвосты тросов сгибают и образовывают петли, которые прячут в своеобразный «карман» на кронштейне. Последний этап заключается в том, чтобы отрегулировать натяжение тросов. Можно попробовать натянуть трос самостоятельно, проверив тем самым правильность монтажа торсионного механизма. После окончания мероприятий по сборке гаражных ворот DoorHan следует попробовать открыть и закрыть их. Правильно установленная конструкция будет двигаться плавно, без рывков и остановок.
  • Настройка автоматики. В первую очередь вам придется выбрать тип привода для открытия и закрытия гаражных ворот DoorHan: потолочный или вальный. Первый еще называют электромеханический привод цепного типа. Регулировка и установка этого компонента самостоятельно также не составляет проблемы.

Производитель советует обратить внимание на следующие нюансы:

  1. Убедиться в сбалансированности и правильном функционировании ворот;
  2. Удостовериться в том, что между подвижной и неподвижной частями электропривода не произойдет защемления посторонних предметов;
  3. Запрещено использования привода в неисправном состоянии;
  4. Убедиться в том, что в зоне действия привода отсутствуют посторонние предметы;
  5. Проезд и проход под воротами разрешен только в том случае, если конструкция остановлена, а привод отключен;
  6. Дополнения и аксессуары, разрешенные к использованию, только фирмы DoorHan.

Производитель сообщает, что вместе с приводами можно использовать также родные пульты дистанционного управления. Удивительно, что данное устройство может управлять одновременно несколькими функциями. Например, правильное программирование брелока может обеспечить вам бесперебойное дистанционное управление электрозамками, электроприводами гаражных ворот DoorHan, а также освещением внутри помещения. Очень удобно запрограммировать пульт на открытие и закрытие сразу нескольких автоматических конструкций DoorHan: секционные ворота, ролл-ставни, шлагбаумы, откатные ворота.

Торговая марка выпускает также специальное дополнение – GSM-модуль, который принимает сигнал мобильного телефона и передает его электроприводу. Достаточно настроить специальное приложение на вашем гаджете. Таким образом, ваш смартфон станет вашим персональным пультом. В этом приложении также можно прописать все нюансы: от кодировки до уточнения состояния ворот.

Came

Came – компания из Италии, предлагающая российским потребителям несколько интересных моделей Twin с защитой от копирования.

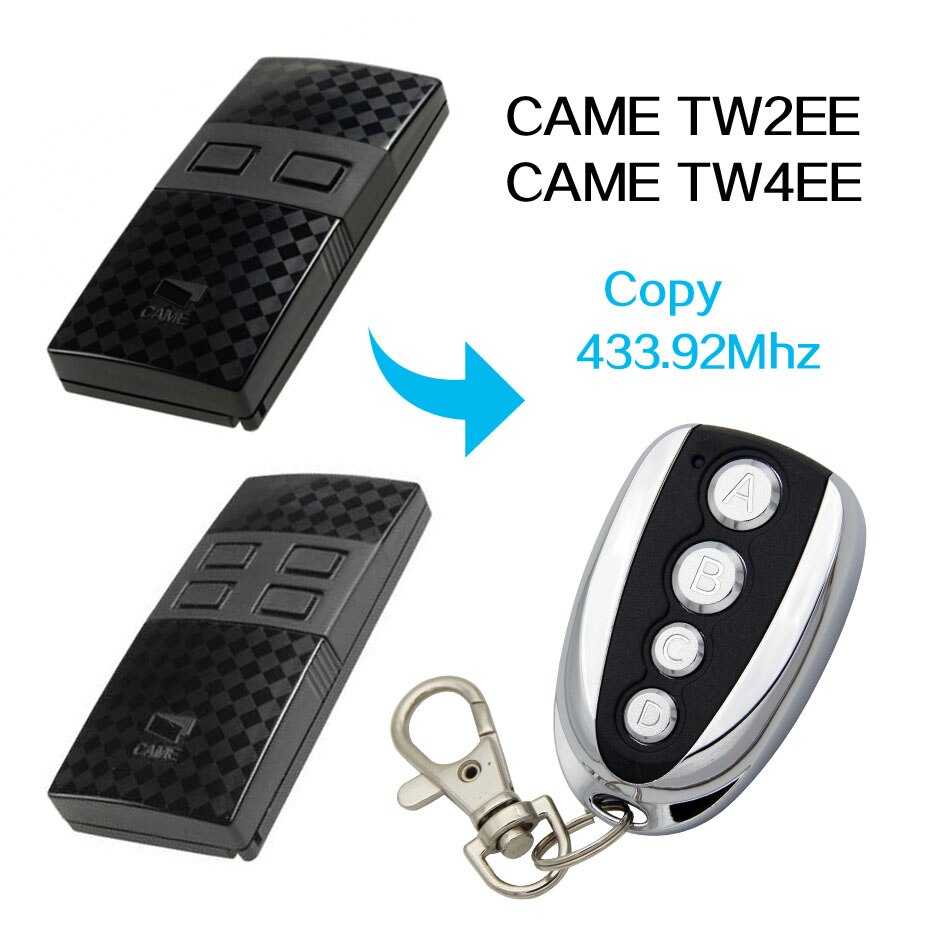

Особенности моделей TW2EE и TW4EE

Серия Twin предлагает варианты с двумя (TW2EE) или четырьмя (TW4EE) программируемыми кнопками. Передача данных обеспечивается на частоте 433, 92 МГц, что обеспечивает хороший сигнал, независимо от уровня радиопомех в области установки. И TW2EE и TW4EE способны функционировать, в режиме Twin (защита от клонирования сигнала злоумышленниками), или в более популярных стандартах передачи радиосигнала TOP и TAM. Обе модели взаимозаменяемы, при условии, что управление осуществляется при помощи радиоплаты управления воротами нового поколения CAME AF43TW.

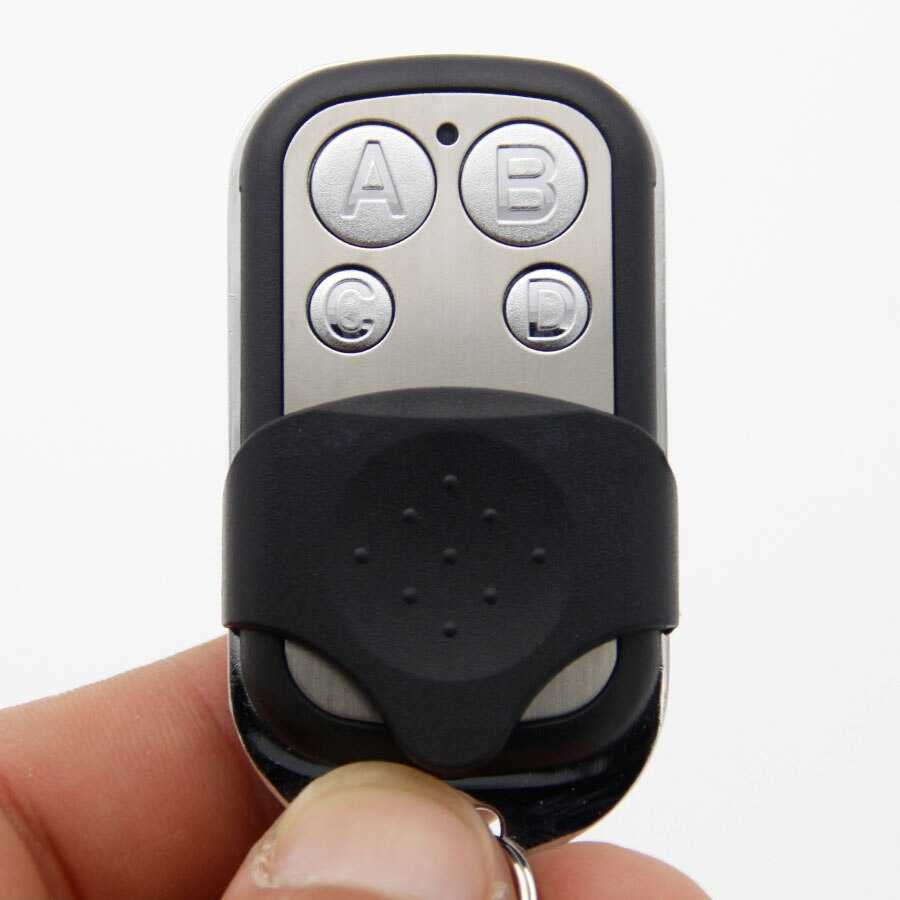

Копирование пульта при использовании технологии TOP и TAM

Алгоритм действий, чтобы прописать пульт по стандарту TOP и TAM:

  • Зажать две функциональные кнопки, пока не замигает LED-индикатор;
  • Отпустить клавиши, зажать обучаемую (при готовности к кодировке индикатор загорится непрерывным светом);
  • Поднести основной брелок к корпусу нового и однократно нажать требуемую клавишу.

Если программирование брелка прошло успешно, индикатор трижды моргнёт и погаснет. Перед использованием рекомендуется проверить новый ПДУ на работоспособность, нажав последовательно каждую кнопку, отвечающую за работу автоматических ворот.

Как обновить настройки, если включён защитный режим

Под задней крышкой пульта Came есть 10 микропереключателей. По умолчанию, они выставлены в режиме «Выкл». Защита пульта активируется созданием уникальной комбинации, путём передвижения части тумблеров в положение «Вкл», таким образом, происходит программирование пульта для шлагбаума с защитой Twin. После установки кода, рекомендуется сохранить шифр, записав в таблицу.

После установки кода, рекомендуется записать шифр в таблицу для хранения. Чтобы сохранить выбранную установленную защитную комбинацию, необходимо:

  • Нажать одновременно две кнопки на ПДУ от ворот, дождаться, пока светодиодный индикатор начнёт часто моргать;
  • Отпустить первую кнопку, дождаться, пока LED-индикатор загорится непрерывным светом, таким образом, пульт от шлагбаума символизирует, что защитный код сохранён во внутренней памяти.
  • После этого следует передвинуть микропереключатели в положение «Выкл», скрыв выставленную комбинацию.

В дальнейшем, перед тем, как запрограммировать брелок, потребуется выставить пользовательский код.

Чтобы сохранить выбранную установленную защитную комбинацию, необходимо:

  • Нажать две клавиши на ПДУ от ворот, дождаться, пока индикатор начнёт часто моргать;
  • Отпустить первую кнопку, дождаться, пока LED-лампочка непрерывно загорится, таким образом, пульт от шлагбаума символизирует, что защитный код сохранён во внутренней памяти.
  • После этого следует передвинуть микротумблеры в положение «Выкл», скрыв выставленный код.

В дальнейшем, перед тем, как запрограммировать брелок, потребуется выставить пользовательский код.

Процедура копирования при активированном защитном режиме

Если необходимо выполнить повторное программирование пульта для ворот, пользователю следует:

  • На мастер пульте и новом брелоке установить одинаковый защитный, код, который был прописан при первом подключении.
  • Удерживать на новом девайсе две кнопки, пока он не перейдёт в режим настройки (индикатор будет непрерывно гореть);
  • Нажать на программируемую клавишу.
  • В течение 10 секунд поднести мастер пульт к задней части нового ПДУ, в течение нескольких секунд удерживать копируемую кнопку.

Если пульт не программируется, Led-будет продолжать гореть. При успешном завершении диод трижды моргнёт и погаснет. С этого момента можно управлять воротами с нового ПДУ.

Подготовка и монтаж

Перед осуществлением монтажных работ следует понять, что у каждого гаражного проема есть свои особенности. Именно поэтому у вас не получится делать все строго по инструкции, ведь в любом случае будут те или иные непредвиденные нюансы. Однако задать определенный тип установки вполне возможно.

При самостоятельном осуществлении монтажных работ и настройке системы своими руками следует всегда помнить о соблюдении определенных правил и технике безопасности. От этого будут зависеть долговечность и работоспособность ворот.

Перед монтажом конструкции необходимо подготовить проем. Если вы хотите избежать перекосов рамы, придайте ему идеальную прямоугольную форму. Убедитесь в том, что проем и рама находятся в одной плоскости.

Убедитесь в том, что на поверхности нет дефектов: трещин, неровностей. Такие недостатки пола могут оказать негативное влияние на результаты монтажных работ.

При осуществлении монтажных работ необходимо учитывать все рекомендации, указанные производителем в заводской инструкции. Так вы избежите возникновения проблем с конструкцией в будущем. После установки конструкции нужно будет проверить, плотно ли подогнан уплотнитель. В противном случае в гараже потом возникнут сквозняки. Если при закрытых воротах и выключенном свете не будет просветов – с уплотнителем все в порядке.

Проверьте, нет ли сбоев при работе автоматики. Ворота должны двигаться свободно и достаточно быстро.

Удобство использования инструкции DOORHAN

Все устройства DoorHan отличаются простотой и комфортом применения. На нашем сайте вы найдете любые инструкции для всех видов автоматики Doorhan. Благодаря этим инструкциям можно оперативно и просто настроить пульт для любого выбранного устройства. Эти инструкционные пособия позволят выполнить всю работу самостоятельно, без привлечения специалистов, услуги которых придется оплачивать дополнительно. И если установка обязательно должна проводиться профессионалами, имеющими определенные знания и опыт, то инструкция, подобранная к автоматике на нашем сайте, позволит все сделать своими силами.

Этот производитель известен своей надежностью и удобством использования, поэтому многие пользователи выбирают именно его. Большая подборка инструкций по всем видам автоматики поможет выбрать руководство для любой модели.

Все инструкции очень понятные, поэтому и неопытный пользователь легко их поймет и оперативно выполнит все действия. Грамотная установка продлит срок работы качественной автоматики.

Виды

DoorHan выпускает целый ряд бытовых гаражных конструкций, имеющих свои уникальные характеристики и функционал.

Четыре основных вида этой продукции:

  • секционные;
  • откатные;
  • распашные;
  • рулонные.

Все типы делятся на определенные модели, каждая из которых совершенно индивидуальна.

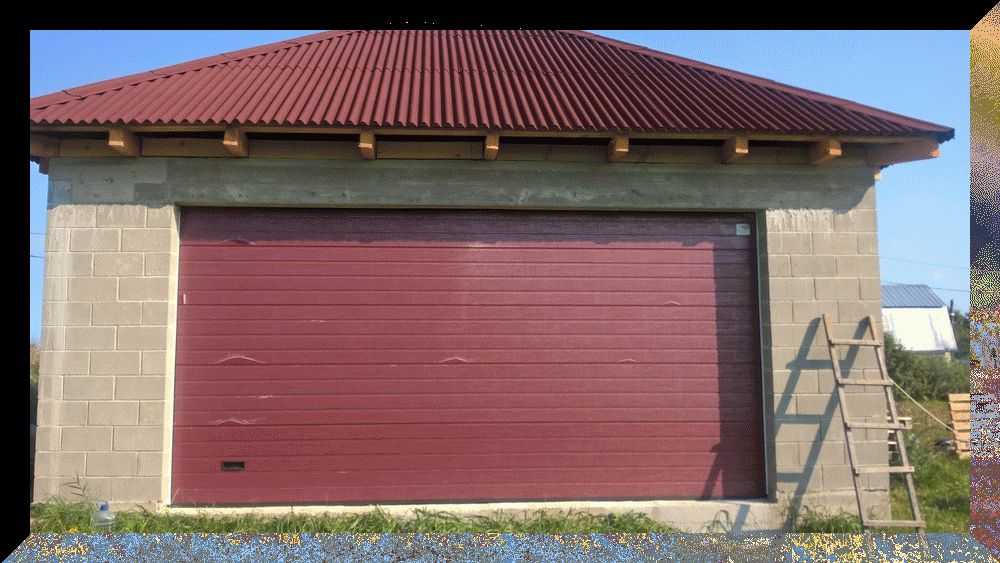

Одним из самых популярных в России является первый вариант – автоматические секционные ворота для гаража.

Они имеют две основные категории в зависимости от способа подъема:

  • конструкции с пружинами растяжения;
  • с торсионным механизмом.

Главное различие двух этих разновидностей в том, что первые поднимают и опускают полотно ворот при помощи системы «пружина в пружине». Этот метод давно зарекомендовал себя как максимально эффективный и безопасный. В случае растяжения или разрыва одного участка пружины, на его место становится другая. Это не позволяет полотну ворот упасть.

Второй вариант основан на установке механизма с задней торсионной пружиной. Это позволяет устанавливать гаражные секционные ворота даже в помещения, в которых притолока составляет не более 150 мм. Торсионный механизм рассчитан на 25 000 подъемов и опусканий. Имеет очень прочную конструкцию, которая обеспечивает эффективную и удобную долговечную эксплуатацию.

В дополнение к базовой комплектации можно приобрести механические средства открывания ворот на случай, если отключили электричество или имеются неполадки в автоматической системе.

Материал

Продукция компании DoorHan радует обилием материалов, из которых изготавливаются ворота. Стандартным для российского завода-производителя является создание конструкций из сэндвич-панелей. Для откатных и распашных ворот характерны такие материалы, как профлист, «стальной сэндвич» и кованое железо.

Размеры

В отличие от прочих современных производителей гаражных конструкций DoorHan позволяет выбрать необходимый размер ворот согласно имеющейся таблице. Так, диапазон ширины конструкции колеблется в пределах от 2 до 6 тысяч мм. А высота составляет: минимум – 1 800 мм, максимум – 3 500 мм. Однако производитель оставляет за покупателем право вносить изменения в стандартные размеры, предоставляя возможность делать гаражные ворота под индивидуальный заказ.

Цвета

Цветовая гамма конструкций для гаража в основном зависит от материала, из которого они изготовлены. Существует небольшое разнообразие стандартных цветов: белый, серый, бежевый, зеленый, красный и так далее. А также имитация деревянной поверхности: золотой дуб и венге.

Существует интересное дополнение к стандартным фактурам металлических ворот – декорирование полотна гаражных ворот алюминиевыми молдингами. Последовательность и месторасположения этих дополнительных декоров создает некое подобие орнамента или узора.

Итак, определившись с видом, цветом, размером и фактурой будущих гаражных ворот, можно приступать к установке конструкции DoorHan своими руками.

Особенности

Все большим спросом пользуется продукция, представленная компанией Doorhan. Эта фирма занимается производством и выпуском большого ассортимента ворот. Примечательным является то, что панели для таких конструкций производятся непосредственно в России, а не везутся из-за рубежа.

Ворота устанавливаются многими автовладельцами в их гаражи. Автоматическая регулировка, а также настройка и программирование брелока позволяет, не выходя из автомобиля, свободно проникнуть в место его хранения.

Отличительной особенностью продукции данной компании является надежность и долгий период эксплуатации. Степень ее защиты от проникновения посторонних в гараж очень высокая. Цена приобретения – вполне доступная.

Обладая навыками монтажных и сварочных работ, можно выполнить установку ворот самостоятельно, не прибегая к помощи специалистов. Необходимо пошагово следовать пунктам инструкции (она обязательно имеется в комплекте приобретаемой продукции), настроиться на скрупулезную подготовительную работу.

Декоративное оформление

Гаражные и промышленные секционные ворота представлены в различных цветах. Несмотря на идеальный подобранный дизайн и широкую цветовую палитру, изделия считаются противопожарными.

На сегодняшний день вы сможете найти более ста различных цветов, в которых изготовлены ворота такого типа. Для тех, кто любит все натуральное, в ассортименте даже представлены оттенки изделий под древесину. Кроме того, за дополнительную оплату у клиентов имеется возможность заказать ворота именно того цвета, которого они хотят.

Дизайн и оформление на любой вкус и цвет обеспечивает возможность подобрать изделия для любого оформления частного дома или предприятия.

Автоматические шлагбаумы CAME и аксессуары к ним:

GARD 2500 (ZG2-ZC2) GARD 4000 GARD 6000 GARD 4 (G 4040Z – G 4040IZ) GARD 8 (G 2080Z – G2080IZ) G 0460 Лампы на прямоугольную стрелу G 0462 Фиксированная опора G 0463 Шарнирная опора G 0465 Шторка на стрелу G 0467 Шарнир для прямоугольной стрелы Правый – Левый (переделка) G 028011 Защита стрелы от удара GARD 12000 G 02803 – G 02804 Дюралайт (старый) Совместимость дюралайта и кабеля GARD 3750 GARD 2500 (ZC5) GARD 3000 G 02801 Купольная лампа G 02802 Кронштейн для DIR G 028401 – G 028402 Дюралайт (новый) G 02805 Кронштейн для аккумулятора G 02807 Фиксированная опора G 02808 Подвижная опора G 03003 – G 04001 Защита стрелы от удара G 03003 Крепление полуовальной стрелы G 03004 Крепление круглой стрелы G 03755 Шарнир для полуовальной стрелы G 06802 Дополнительная вставка для стрелы G 06803 Соединитель и вставка для стрелы GARD 6500

Кодирование пульта от ворот Came

Программирование изделия от ворот фирмы Came предполагает следующую последовательность манипуляций:

  1. Нажмите клавишу PROG.
  2. Индикатор должен начать мигать.
  3. Кликните по нужно клавише на брелоке.
  4. Появится ровный свет, который указывает на успешное программирование блока управления.
  5. Уберите пальцы от кнопок. Сигнал записан.

Если необходимо записать еще один прибор, сделать это можно. Но предыдущий сотрется по умолчанию. Поэтому учимся копировать сигнал:

  1. Кликните и удерживайте клавиши на новом приборе, которые следует закодировать.
  2. Когда индикатор начнет мигать, отпустите кнопки и нажмите ту, которую хотите запрограммировать.
  3. Индикатор будет излучать ровный свет.
  4. Через 10 секунд поднесите уже запрограммированное изделие внизу и позади программируемого сейчас. Нажмите рабочую клавишу.
  5. Светодиод мигнет 3 раза и потухнет.

Эта операция настраивает систему Came на функционал с любым числом брелоков и одинаковым сигналом.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Усадьба
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
